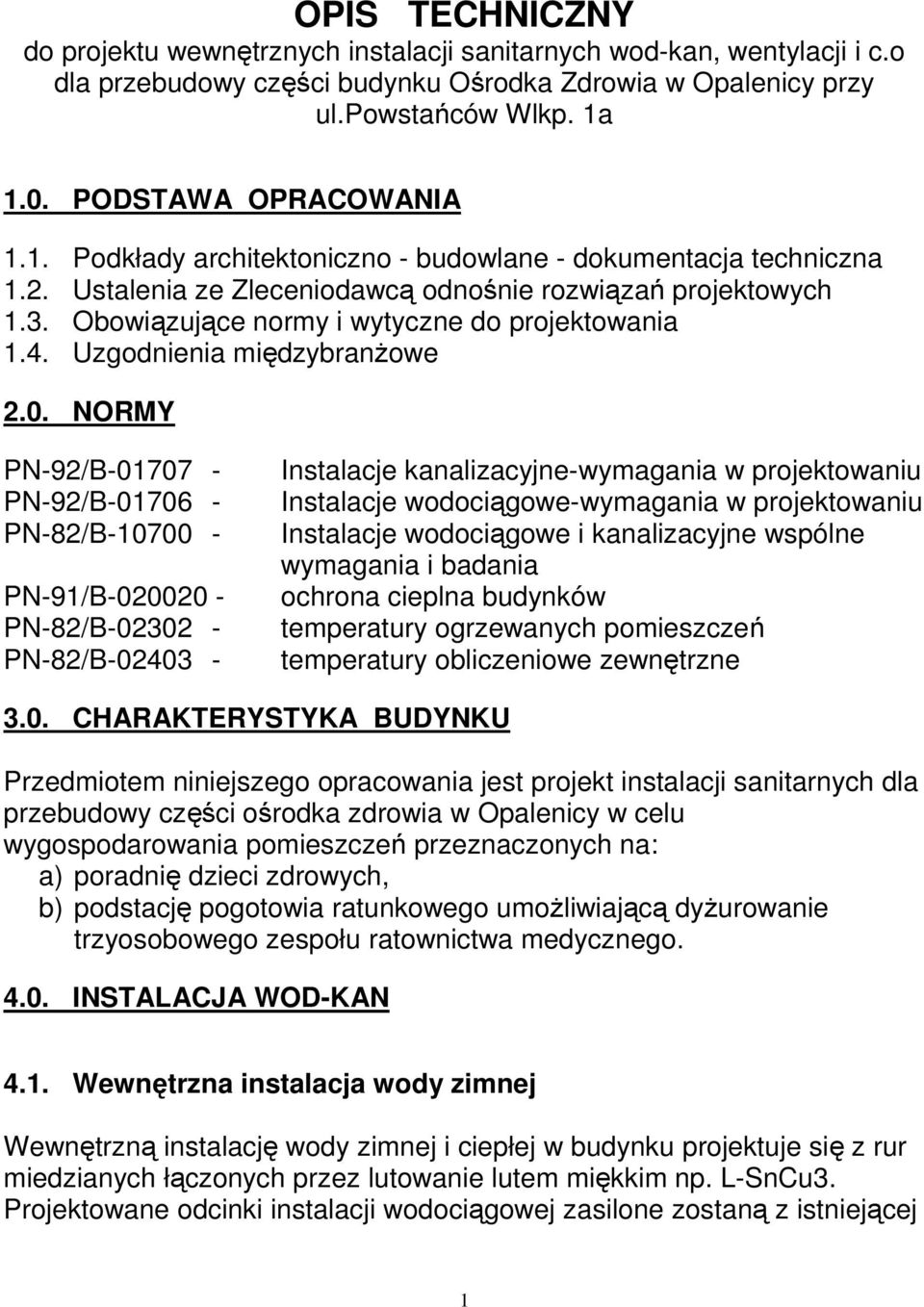

1 OPIS TECHNICZNY do projektu wewnętrznych instalacji sanitarnych wod-kan, wentylacji i c.o dla przebudowy części budynku Ośrodka Zdrowia w Opalenicy przy ul.powstańców Wlkp. 1a 1.0. PODSTAWA OPRACOWANIA 1.1. Podkłady architektoniczno - budowlane - dokumentacja techniczna 1.2. Ustalenia ze Zleceniodawcą odnośnie rozwiązań projektowych 1.3. Obowiązujące normy i wytyczne do projektowania 1.4. Uzgodnienia międzybranŝowe 2.0. NORMY PN-92/B PN-92/B PN-82/B PN-91/B PN-82/B PN-82/B Instalacje kanalizacyjne-wymagania w projektowaniu Instalacje wodociągowe-wymagania w projektowaniu Instalacje wodociągowe i kanalizacyjne wspólne wymagania i badania ochrona cieplna budynków temperatury ogrzewanych pomieszczeń temperatury obliczeniowe zewnętrzne 3.0. CHARAKTERYSTYKA BUDYNKU Przedmiotem niniejszego opracowania jest projekt instalacji sanitarnych dla przebudowy części ośrodka zdrowia w Opalenicy w celu wygospodarowania pomieszczeń przeznaczonych na: a) poradnię dzieci zdrowych, b) podstację pogotowia ratunkowego umoŝliwiającą dyŝurowanie trzyosobowego zespołu ratownictwa medycznego INSTALACJA WOD-KAN 4.1. Wewnętrzna instalacja wody zimnej Wewnętrzną instalację wody zimnej i ciepłej w budynku projektuje się z rur miedzianych łączonych przez lutowanie lutem miękkim np. L-SnCu3. Projektowane odcinki instalacji wodociągowej zasilone zostaną z istniejącej 1

Obowiązujące normy i wytyczne do projektowania 1.4. Uzgodnienia międzybranŝowe 2.0.

2 instalacji znajdującej się w przebudowywanej części budynku. Podejścia wykonać zgodnie z załączonymi rysunkami. Rury i złączki powinny być atestowane i dopuszczone do stosowania w budownictwie. Przewody będą układane w posadzkach, bruzdach ściennych (podejścia do urządzeń) oraz częściowo pod stropem pomieszczeń. Na instalacji przed bateriami w półpostumentach montować zaworki kulowe odcinające. Po próbie szczelności instalację w bruzdach betonowych owinąć papierem falistym i zabetonować, pozostałą instalację zimnej wody zaizolować otulinami o zamkniętych porach gr.9 mm. Instalację wykonać zgodnie z częścią graficzną opracowania Instalacja ciepłej wody uŝytkowej i cyrkulacji. Instalację cw i cwu wykonać z rur miedzianych łączonych lutem miękkim. Instalację połączyć z istniejącą instalacją ciepłej wody. Ciepła woda jest przygotowana w zasobniku ciepłej wody znajdującym się w pomieszczeniu kotłowni. Projektuje się doprowadzenie ciepłej wody do wszystkich urządzeń sanitarnych tj. umywalek, natrysku i zlewozmywaków umieszczonych w przebudowywanej części przyziemia. Przewody wykonać z rur miedzianych łączonych przez lutowanie lutem miękkim. Przewody ciepłej wody i cyrkulacji prowadzone będą podobnie jak przewody zimnej wody w posadzce i ścianach działowych podtynkowo. Ciepłą wodę i cyrkulację zaizolować otulinami o zamkniętych porach gr.9 mm np: THERMAFLEX. Wszystkie podejścia do baterii i zaworów czerpalnych naleŝy wykonać pod tynkiem uŝywając przy tym kształtek miedzianych. Uzbrojenie instalacji miedzianej stanowić będą zawory kulowe odcinające, natomiast ostateczny rodzaj armatury czerpalnej moŝe być uzgodniony z Inwestorem na etapie montaŝu. Proponuje się baterie stojące z głowicami ceramicznymi typu CLIVIA Instalacja kanalizacji sanitarnej. Nowo projektowane odcinki kanalizacji sanitarnej wykonać z rur i kształtek PCV o złączach kielichowych z uszczelkami gumowymi. Ciągi kanalizacyjne sanitarne wewnątrz obiektu układane będą pod posadzką zgodnie z dyspozycjami zawartymi w części rysunkowej opracowania. 2

Na instalacji przed bateriami w półpostumentach montować zaworki kulowe odcinające.

3 Minimalne przykrycie 0,2 m. Projektowane odcinki kanalizacji sanitarnej włączyć do istniejącego ciągu kanalizacji sanitarnej Dn150 z Ŝeliwa biegnącego centralnie przez budynek pod posadzką w przebudowywanej części obiektu. Przewidziano jako przybory ceramikę serii NOVA - zakładów ZWS Koło tj. umywalki model nr , półpostumenty nr ( półpostumenty nr modelu ),kompakt nr JednakŜe ostateczny dobór przyborów sanitarnych moŝe nastąpić w trakcie realizacji inwestycji w uzgodnieniu z Inwestorem, wówczas wszystkie podejścia pod przybory wykonawca wykona w zaleŝności od ich rodzaju i po otrzymaniu urządzeń na budowę INSTALACJA CENTRALNEGO OGRZEWANIA - załoŝenia obliczeń dokonano na podstawie obowiązujących norm tj. PN-91/B i PN-94/B Obliczeniowe zapotrzebowanie ciepła dla budynku wynosi (w wyniku przenikania przez przegrody chłodzące) - rodzaj budynku masywny - rodzaj ogrzewania wodne,pompowe w układzie zamkniętym - obliczeniowe temp. wody 80/60 o C - strefa klimatyczna II temp. zewnętrzna -18 o C - działanie ogrzewania bez przerw lecz z osłabieniem w nocy - obliczenia hydrauliczne instalacji wykonano w egz.archiwalnym W wyniku obliczeń otrzymano między innymi : - średnicę rur instalacji - stratę ciśnienia na poszczególnych zaworach termostatycznych - wymagane ciśnienie dyspozycyjne - nastawy na zaworach termostatycznych 5.1. Rozdział : dolny, system dwururowy pompowy Przewody : rury miedziane, 5.3. Rozdzielacze : w pomieszczeniu kotłowni 5.4. Poziomy : prowadzone w posadzce i na ścianach 5.5. Piony : podejścia do grzejników w bruzdach w ścianie 3

Przewidziano jako przybory ceramikę serii NOVA - zakładów ZWS Koło tj. umywalki model nr 021155, półpostumenty nr 027000 ( półpostumenty nr modelu 027100),kompakt nr 023200.

4 5.6. Grzejniki : kompaktowe Cosmo Nova typu V, pomieszczeniu A5,A6 i A7 grzejniki w wykonaniu higienicznym 5.7. Odwodnienia : dwa kurki spustowe na rozdzielaczach lub korki z tyłu grzejnika 5.8. Odpowietrzenie : miejscowe przy grzejnikach przy zastosowaniu odpowietrzników automatycznych typu TACO-HY-VENT 5.9. Armatura : przy rozdzielaczach zawory kulowe mufowe, przed grzejnikami zawory termostatyczne typu RTS-R Everis firmy DANFOSS Izolacje : ze spenionego poliuretanu o zamkniętych celach typu THERMAFLEX grub.9mm dla przewodów prowadzonych w warstwie izolacji posadzki oraz w pozostałych przypadkach otulina typu STEINONORM z płaszczem z folii grubość izolacji 20mm Pomiary : na rozdzielaczach manometry i termometry, Próby : ciśnieniowa na zimno, na ciśnienie 0,6 MPa oraz na gorąco po wykonaniu regulacji przy ujemnych temperaturach Płukanie : całość instalacji przepłukać minimum trzykrotnie z prędkością wypływu co najmniej 1,5 m/s Istniejące grzejniki z rur stalowych oŝebrowanych naleŝy zdemontować. Grzejniki projektowane zasilić z istniejącej instalacji c.o. przebiegającej pod stropem przyziemia. Podejścia do projektowanych grzejników naleŝy wykonać w bruzdach pionowych w ścianach INSTALACJA WENTYLACJI W przebudowywanej części przyziemia projektuje się wentylację mechaniczną nawiewno-wywiewną. W celu usuwania zuŝytego powietrza zaprojektowano wentylatory ścienne firmy Venture Industries. Zaprojektowane wentylatory to typoszereg SILENT, wentylatory SILENT wyposaŝone są klapy zwrotne co umoŝliwia montaŝ kilku wentylatorów na jednym przewodzie wentylacyjnym. W celu dostarczenia świeŝego powietrza zaprojektowano w części pomieszczeń kanały nawiewne zakończone kratkami wentylacyjnymi PCV, w pozostałych pomieszczeniach projektuje się nawietrzaki w formie klapowego nawiewnika okiennego TC60 firmy RENSON. Nawiewnik TC60 montowany jest górnej części okna na całej jego szerokości. MontaŜ wykonać zgodnie z DTR producenta. Wszystkie projektowane kanały wentylacyjne zamontować zgodnie z wytycznymi zawartymi w części rysunkowej. Projektowane kanały 4

Armatura : przy rozdzielaczach zawory kulowe mufowe, przed grzejnikami zawory termostatyczne typu RTS-R Everis firmy DANFOSS 5.10.

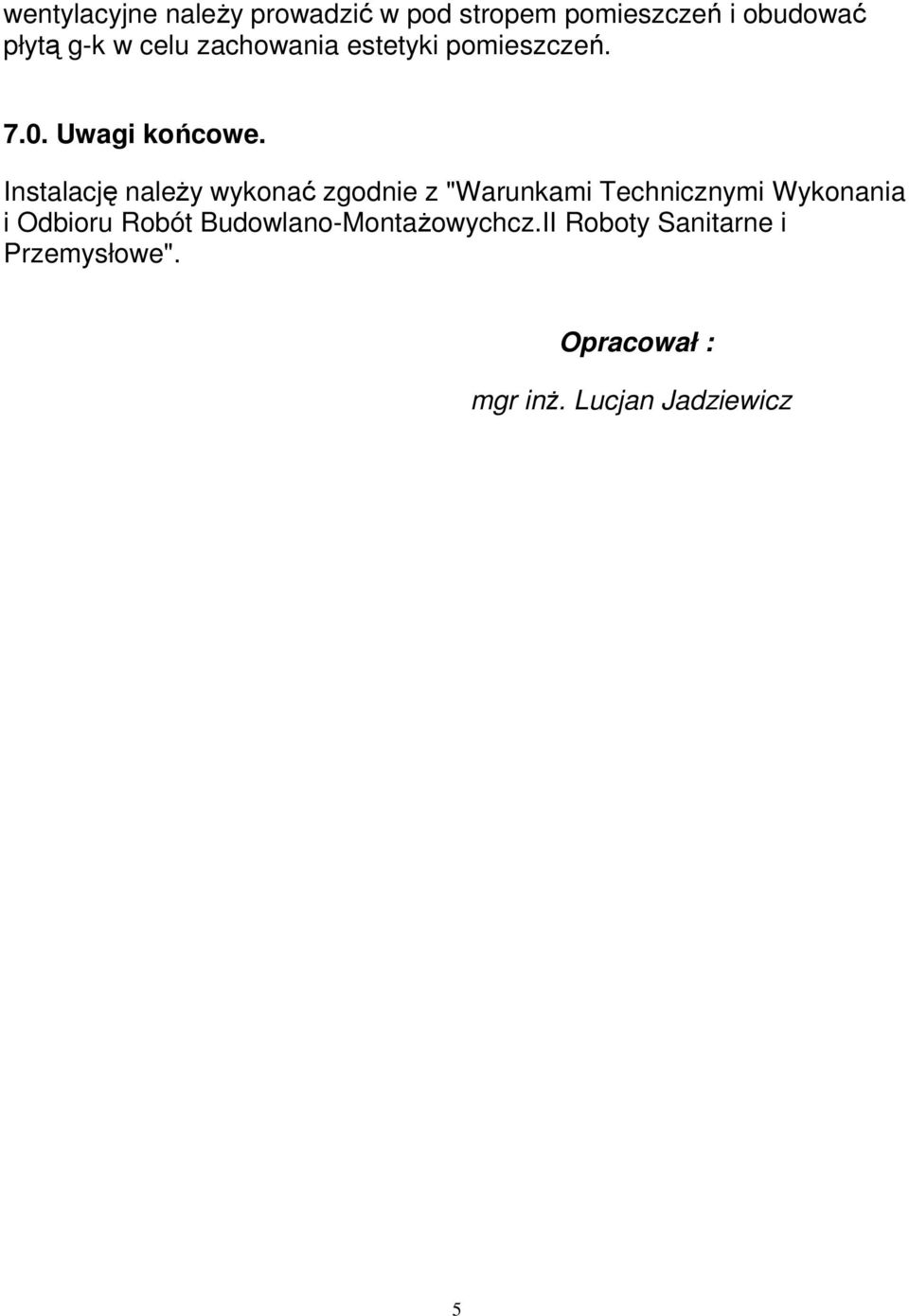

5 wentylacyjne naleŝy prowadzić w pod stropem pomieszczeń i obudować płytą g-k w celu zachowania estetyki pomieszczeń Uwagi końcowe. Instalację naleŝy wykonać zgodnie z "Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano-MontaŜowychcz.II Roboty Sanitarne i Przemysłowe". Opracował : mgr inŝ. Lucjan Jadziewicz 5

Instalację naleŝy wykonać zgodnie z "Warunkami Technicznymi Wykonania i Odbioru
