1 OPIS TECHNICZNY DO PROJEKTU WEWNĘTRZNEJ INSTALACJI WODNO -KANALIZACYJNEJ I CENTRALNEGO OGRZEWANIA. 1. Przedmiot opracowania: Przedmiotem opracowania jest projekt budowlany wewnętrznej instalacji sanitarnej obejmujący instalacje : - wody zimnej, - ciepłej wody uŝytkowej, - kanalizacji - centralnego ogrzewania wraz z projektem, wraz z niezbędnym wyposaŝeniem technicznym i wskazaniem miejsca jego usytuowania. Opracowanie projektowe nie obejmuje przyłączy wodociągowych, kanalizacyjnych które, wg oświadczenia zamawiającego, realizowane będą w oparciu o istniejące instalacje. 2. Podstawa opracowania: Opracowanie projektowe wykonane zostało w oparciu o : - zlecenie inwestora, - projekt architektoniczno budowlany, - dane dotyczące poniŝszego projektu uwzględniające propozycje rozwiązań, zamawiającego. 3. Materiały wykorzystane przy projektowaniu: - obowiązujące Polskie Normy i Przepisy, - katalogi producentów, - literatura fachowa. - innych przepisów, których rodzaj i zakres przytoczono w poszczególnych częściach niniejszego opracowania. 4. Ogólna charakterystyka obiektu: Projekt obejmuje adaptację pomieszczenia strychowego budynku Domu Dziecka usytuowanego w Obornikach przy ul. Parkowej 6, dla utworzenia dodatkowych pomieszczeń uŝytkowych. W adoptowanej części budynku przewidziano wykonanie dodatkowych pokoji i gabinetów z ustaloną funkcją i wyposaŝeniem pozwalającym na wygodne i komfortowe funkcjonowanie. Instalacje wody zimnej i centralnego ogrzewania zasilana będzie z istniejących w budynku instalacji w tym kotła grzewczego. Przyjęty sposób wykonania projektowanych instalacji przedstawiono w dalszej części opracowania. 1

ogrzewania wraz z projektem, wraz z niezbędnym wyposaŝeniem technicznym i wskazaniem miejsca jego usytuowania.

2 5. Opis projektowanej instalacji wodociągowej. Instalację wodociągową zaprojektowano zgodnie z wymaganiami Normy PN 92/B i Dz. U. Nr 10 z 1995r. Projektowana instalacja będzie doprowadzała wodę do 4 ech umywalek umieszczonych w projektowanych gabinetach. Instalację wody zimnej naleŝy wykonać z miedzianych o połączeniach zgrzewanych o średnicach φ12x1,15x1, Ø18, mm z podłączeniem do istniejącej instalacji wodociągowej budynku w miejscu jak pokazano na planie Rys.nr.1s. Połączenia wykonać za pomocą złączek i kształtek zgrzewanych. Poziome odcinki instalacji naleŝy układać w bruzdach ścian, w otulinie z pianki poliuretanowej. w tym dla instalacji c.w.u. stosować otulinę z pianki o grubości ścianki = 9 mm. Odcinki instalacji naleŝy prowadzić w bruzdach ściennych. W trakcie montaŝu naleŝy stosować się do wszystkich zasad opracowanych przez producenta elementów instalacji, a dotyczących sposobu mocowania, podparć i kształtowania instalacji w celu kompensacji wydłuŝeń cieplnych. Połączenia przyborów z instalacją wykonać po zamontowaniu urządzeń i armatury. Ciepła woda uŝytkowa przygotowywana będzie przez przepływowe elektryczne podgrzewacze umieszczone pod kaŝdą umywalką Urządzenia zasilane będą prądem zmiennym o napięciu V. Podgrzewacz podłączyć do instalacji wody zimnej a następnie do baterii umywalkowej przewodem giętkim. Całą instalację wody zimnej naleŝy po wykonaniu dokładnie przepłukać a następnie poddać próbie szczelności zgodnie z obowiązującymi normami. Przed włączeniem systemu do eksploatacji przeprowadzić jej dyzenfekcję. Bez względu na przyjęty do realizacji rodzaj rur naleŝy je, w trakcie układania mocować na uchwytach. rurowych. UWAGA : NaleŜy zwrócić szczególną uwagę na ochronę rur przed działaniem cementu wapna itp. stosując szczelne osłony ochronne. 6. Instalacja kanalizacyjna. Instalację kanalizacyjną zaprojektowano jako instalację tłoczną odprowadzającą ścieki z umywalek do istniejącej instalacji kanalizacyjnej budynku pionu o średnicy Ø 100 mm. którego usytuowanie pokazano na Rys.nr.1s. Instalację kanalizacyjną wykonać z rur PVC Ø 40 mm o połączeniach klejonych i prowadzić, na uchwytach rurowych po zewnętrznej stronie projektowanych ścian. Na całej długości instalację kanalizacyjną zabezpieczyć termicznie. Odcinek podejścia kanalizacji do piony kanalizacyjnego prowadzić w wnęce ściany. Instalację kanalizacyjną prowadzić z 1 % spadkiem w kierunku pionu kanalizacyjnego. 2

Instalację wody zimnej naleŝy wykonać z miedzianych o połączeniach zgrzewanych o średnicach φ12x1,15x1, Ø18, mm z podłączeniem do istniejącej instalacji wodociągowej budynku w miejscu jak pokazano na

3 Projektowaną instalację kanalizacyjną tłoczną podłączyć do wskazanego pionu kanalizacyjnego poprzez wmontowany trójnik kanalizacyjny Ø 100*50* o i redukcję kanalizacyjną PCV Ø 50*40 mm. Podejścia kanalizacyjne pod urządzenia - umywalki wykonać poprzez pompę fekalną ( młynek ściekowy ) zamontowany w szafce umywalkowej i obsługujący dwie umywalki. Na podejściu do pompy zamontować zawór zwrotny Ø 40 mm. Połączenie syfonu umywalki z pompą feralną wykonać rurą PCV Ø 40 mm o połączeniach kielichowych Średnicę poszczególnych podejść określono na podstawie wartości równowaŝników odpływu wg PN 92/B równej = 0,5. Zasilanie pompy feralnej prądem o napięciu znamionowym 230 V. Instalację elektryczną wykonać jako wspólną dka pomp i przepływowych podgrzewaczy wody. Przybory sanitarne umieścić na wysokościach odpowiednich dla poszczególnych rodzajów przyborów sanitarnych. Dodatkowe informacje dotyczące sposoby wykonania instalacji kanalizacyjnej w tym średnic, długości i spadków naleŝy odczytywać na Rys.nr. 1s, 3s. 7. Instalacji centralnego ogrzewania Dane ogólne. Budynek został zaprojektowany z przegród o następujących współczynnikach przenikania ciepła U : - ściana zewnętrzna: U = 0,25 W/m 2 K, - podłoga: U = 0,29 W/m 2 K, - stropodach: U = 0,22 < 0,30 W/m 2 K, - okna i drzwi balkonowe (szyby): U = 1,1 W/m 2 K, - drzwi wejściowe: U = 1,1 W/m 2 K. Lokalizacja budynku w drugiej strefie klimatycznej tj. t o = - 18 C, Rodzaj ogrzewania: pompowe, dwururowe. Parametry t z /t p = 70/55 C Rozwiązania techniczne - instalacja. W przyjętym rozwiązaniu projektowym, zgodnie z zaleceniami zamawiającego, zastosowano dla ogrzewania pomieszczeń - grzejniki naścienne zasilane z istniejącej instalacji grzewczej budynku z pionami zasilania i powrotu oznaczonymi na Rys.nr. 4s., Jako elementy grzejne projektuje się zamontowanie grzejników aluminiowych segmentowych typu PURMO typ VKO22 o wysokości h = 600 mm z wbudowaną wkładką zaworu termostatycznego z regulacją wstępną oraz odpowietrznikiem. Zasilanie od góry - powrót od dołu, za pomocą zintegrowanej armatury przyłączeniowej z moŝliwością odcięcia i spustu wody oraz grzejników zasilanych z boku. Wszystkie zawory 3

Na podejściu do pompy zamontować zawór zwrotny Ø 40 mm.

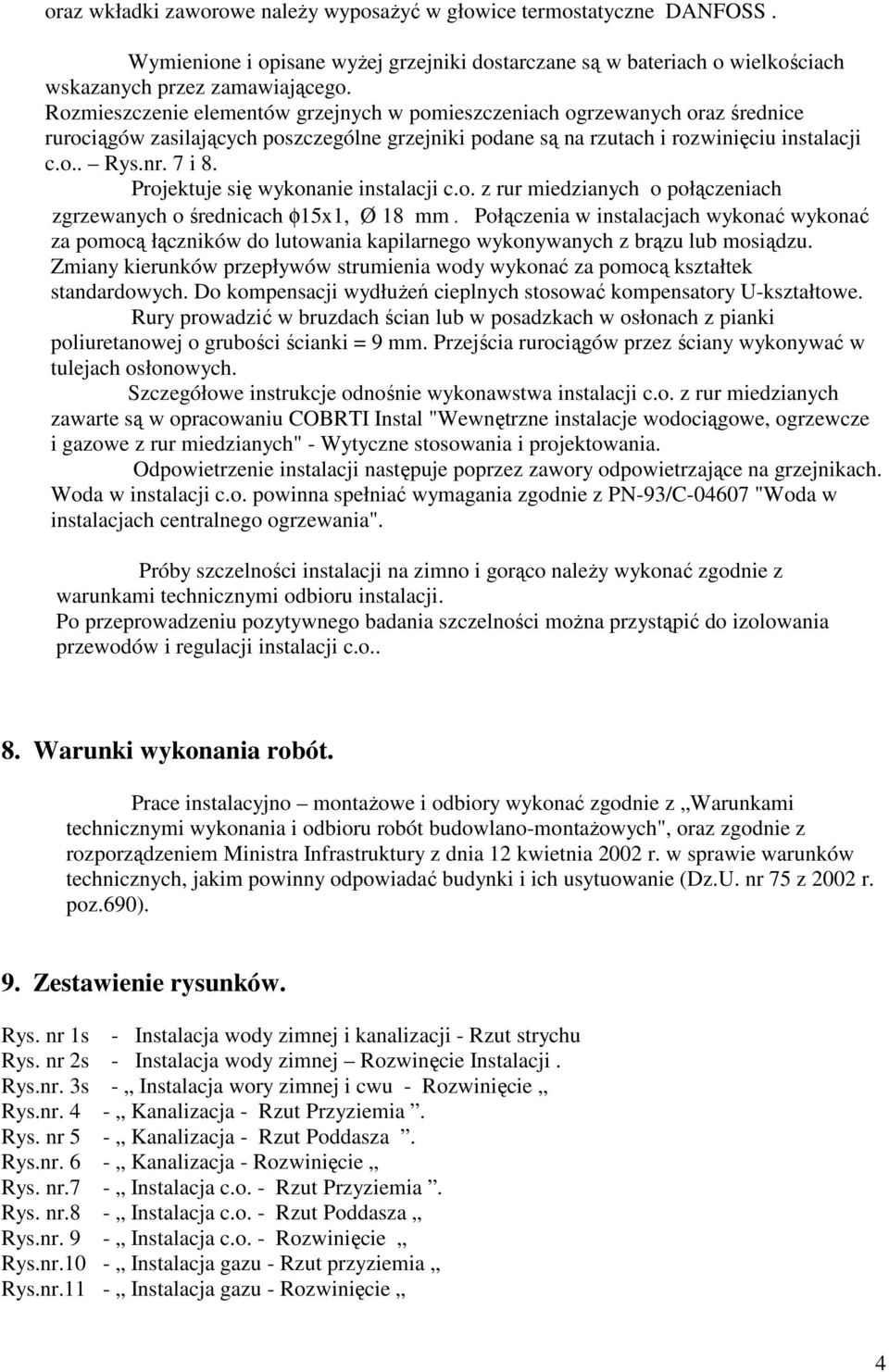

4 oraz wkładki zaworowe naleŝy wyposaŝyć w głowice termostatyczne DANFOSS. Wymienione i opisane wyŝej grzejniki dostarczane są w bateriach o wielkościach wskazanych przez zamawiającego. Rozmieszczenie elementów grzejnych w pomieszczeniach ogrzewanych oraz średnice rurociągów zasilających poszczególne grzejniki podane są na rzutach i rozwinięciu instalacji c.o.. Rys.nr. 7 i 8. Projektuje się wykonanie instalacji c.o. z rur miedzianych o połączeniach zgrzewanych o średnicach φ15x1, Ø 18 mm. Połączenia w instalacjach wykonać wykonać za pomocą łączników do lutowania kapilarnego wykonywanych z brązu lub mosiądzu. Zmiany kierunków przepływów strumienia wody wykonać za pomocą kształtek standardowych. Do kompensacji wydłuŝeń cieplnych stosować kompensatory U-kształtowe. Rury prowadzić w bruzdach ścian lub w posadzkach w osłonach z pianki poliuretanowej o grubości ścianki = 9 mm. Przejścia rurociągów przez ściany wykonywać w tulejach osłonowych. Szczegółowe instrukcje odnośnie wykonawstwa instalacji c.o. z rur miedzianych zawarte są w opracowaniu COBRTI Instal "Wewnętrzne instalacje wodociągowe, ogrzewcze i gazowe z rur miedzianych" - Wytyczne stosowania i projektowania. Odpowietrzenie instalacji następuje poprzez zawory odpowietrzające na grzejnikach. Woda w instalacji c.o. powinna spełniać wymagania zgodnie z PN-93/C "Woda w instalacjach centralnego ogrzewania". Próby szczelności instalacji na zimno i gorąco naleŝy wykonać zgodnie z warunkami technicznymi odbioru instalacji. Po przeprowadzeniu pozytywnego badania szczelności moŝna przystąpić do izolowania przewodów i regulacji instalacji c.o.. 8. Warunki wykonania robót. Prace instalacyjno montaŝowe i odbiory wykonać zgodnie z Warunkami technicznymi wykonania i odbioru robót budowlano-montaŝowych", oraz zgodnie z rozporządzeniem Ministra Infrastruktury z dnia 12 kwietnia 2002 r. w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie (Dz.U. nr 75 z 2002 r. poz.690). 9. Zestawienie rysunków. Rys. nr 1s - Instalacja wody zimnej i kanalizacji - Rzut strychu Rys. nr 2s - Instalacja wody zimnej Rozwinęcie Instalacji. Rys.nr. 3s - Instalacja wory zimnej i cwu - Rozwinięcie Rys.nr. 4 - Kanalizacja - Rzut Przyziemia. Rys. nr 5 - Kanalizacja - Rzut Poddasza. Rys.nr. 6 - Kanalizacja - Rozwinięcie Rys. nr.7 - Instalacja c.o. - Rzut Przyziemia. Rys. nr.8 - Instalacja c.o. - Rzut Poddasza Rys.nr. 9 - Instalacja c.o. - Rozwinięcie Rys.nr.10 - Instalacja gazu - Rzut przyziemia Rys.nr.11 - Instalacja gazu - Rozwinięcie 4

Projektuje się wykonanie instalacji c.o. z rur miedzianych o połączeniach zgrzewanych o średnicach φ15x1, Ø 18 mm.

5 opracował : inŝ. Władysław Janicki upr.projektowe nr. 445/87/UW 5
