1 OPIS TECHNICZNY 1. Podstawa opracowania. Zlecenie Inwestora, P.B. -,,Architektura, Projekt budowlano-wykonawczy instalacji wod-kan, wykonany przez firmę- Usługi Techniczne ETA Sp. z o.o. - Nowy Sącz, r., P.B.W. -,,Wewnętrzna instalacja wod-kan, wykonany przez firmę - Usługi Techniczne Sp. z o.o. ETA, Nowy Sącz r. Obowiązujące normy i przepisy, Wizja lokalna. 2. Zakres opracowania Projekt obejmuje rozwiązania w zakresie zmiany prowadzenia instalacji wod-kan w przyszkolnej sali gimnastycznej Szkoły Podstawowej, zlokalizowanej w miejscowości Złota, działka nr ewid Zakres opracowania obejmuje rozwiązania w zakresie zmiany instalacji sanitarnych: wody zimnej, wody ciepłej i cyrkulacyjnej, instalacji hydrantowej, kanalizacji sanitarnej, oraz lokalizacji przyborów sanitarnych w sali gimnastycznej Szkoły Podstawowej, zlokalizowanej w miejscowości Złota, działka nr ewid Źródło zasilania Zasilanie w wodę budynku przyszkolnej sali gimnastycznej nastąpi z istniejącego przyłącza wodociągowego, przebiegającego przez teren szkoły. Ciepła woda użytkowa będzie przygotowywana w planowanej do przebudowy kotłowni gazowej. Według P.B.W. -,,Kotłownia gazowa, wykonany przez Usługi Techniczne Sp. z o.o. ETA - Nowy Sacz r., kotłownia gazowa wyposażona zostanie w kocioł grzewczy firmy De Dietrich o mocy znamionowej 164kW, współpracujący z pojemnościowym zasobnikiem c.w.u. typ S300 firmy Reflex. Odprowadzenie ścieków sanitarnych z budynku nastąpi do istniejącej kanalizacji sanitarnej przebiegającej przez teren szkoly. 2

Zakres opracowania Projekt obejmuje rozwiązania w zakresie zmiany prowadzenia instalacji wod-kan w przyszkolnej sali gimnastycznej Szkoły Podstawowej, zlokalizowanej w miejscowości Złota, działka nr

2 .4. Instalacja wody zimnej Wymiarowanie przewodów wodociągowych dokonano metodą przepływu obliczeniowego wg PN- 92/B1706. Ze względu na charakter projektowanego budynku oraz przy założeniu, iż wypływ jednostkowy punktów czerpalnych qn < 0,5 dm 3 ; 0,1 < qn 20 dm 3, przepływ q określono wg wzoru: q = 0,682 x (Σqn) 0,45 0,14 [l/s] Normatywny wypływ z punktów czerpalnych: szt. qn qn umywalka 12 0,07 0,84 zlewozmywak 1 0,07 0,07 miska ustępowa 3 0,13 0,39 natrysk 10 0,15 1,50 zawór ze złączką 1 0,15 0,15 qn = 14,59 Przepływ obliczeniowy: q = 0,682 x (Σq n ) 0,45 0,14 = 0,682 x 2,95 0,45 0,14 = 0,96[ l/s] Przewody wody zimnej w budynku zaprojektowano z rur polipropylenowych (łączonych przez termiczne zgrzewanie polifuzyjne. Przewody rozprowadzone będą pod stropem (w istniejącej części szkoły) oraz w posadzce (w części projektowanej). Przy prowadzeniu przewodów w podwieszeniu, przewody należy mocować podporami przesuwnymi oraz obudować płytami G-K. Podejścia do przyborów podtynkowo. Jako armaturę odcinającą przyjęto zawory kulowe gwintowane. Odcięcie podejść do armatury stanowić będą zawory kulowe o średnicach określonych na zał. rysunkach. Piony wody zimnej zaopatrzono w zawory odcinające z kurkami spustowymi. Przewody poziome prowadzić ze spadkiem 3 promil w kierunku źródła zasilania oraz mocować podporami przesuwnymi. Φ16, Φ20 80 cm Φ25 85 cm Φ cm Φ cm Φ cm Przewody rozprowadzające należy izolować otulinami z pianki polietylenowej typu Thermaflex FRZ o grubości 9,0mm. Piony oraz poziomy prowadzone w bruździe ściennej (lub w posadzce), należy izolować otuliną z pianki polietylenowej typu Thermocompact Stabi, laminowanej na zewnątrz folią polietylenową grubość izolacji 9,0mm. W przypadku średnic wyższych (powyżej 3

0,14 [l/s] Normatywny wypływ z punktów czerpalnych: szt.

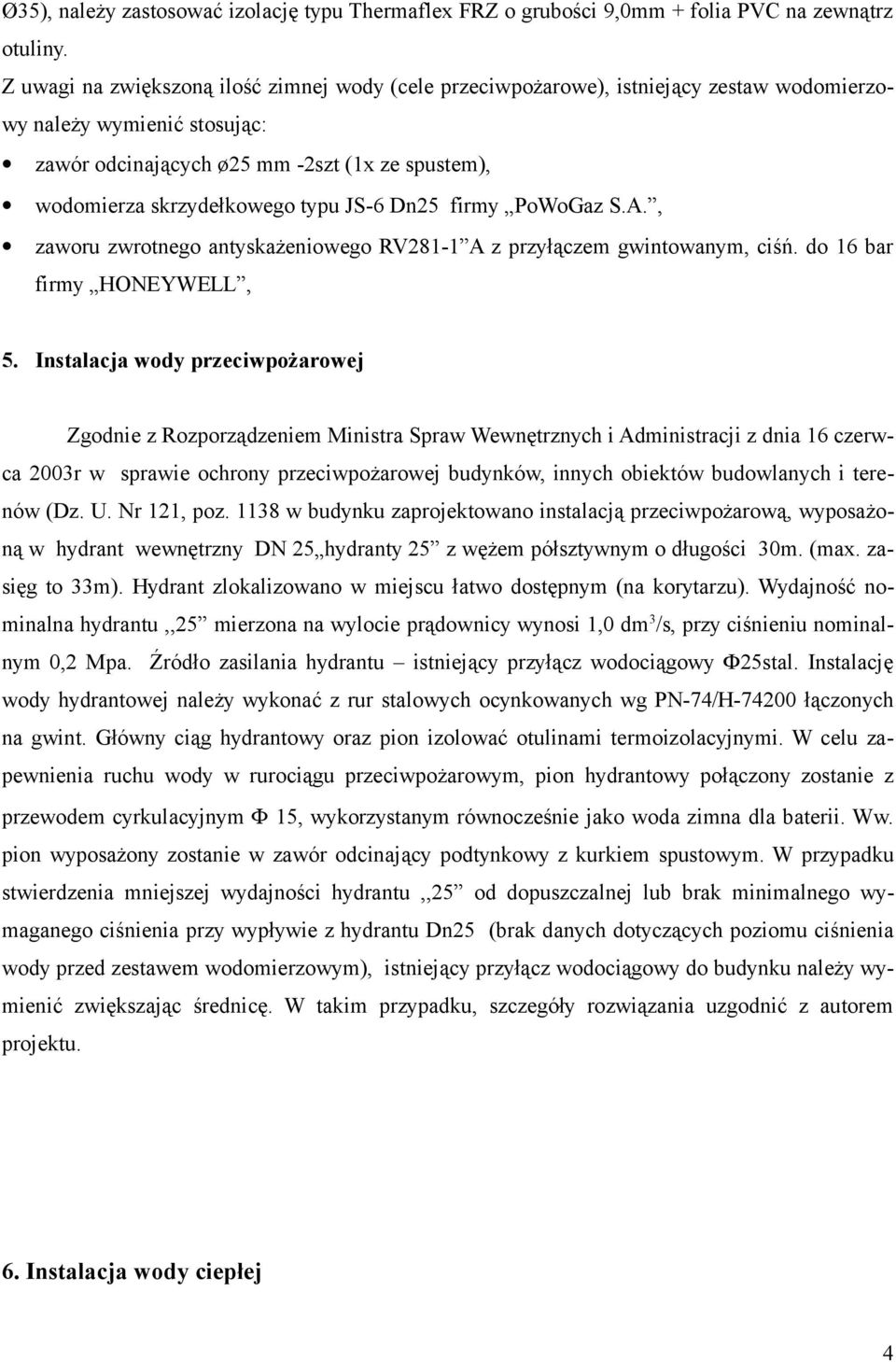

3 Ø35), należy zastosować izolację typu Thermaflex FRZ o grubości 9,0mm + folia PVC na zewnątrz otuliny. Z uwagi na zwiększoną ilość zimnej wody (cele przeciwpożarowe), istniejący zestaw wodomierzowy należy wymienić stosując: zawór odcinających 25 mm -2szt (1x ze spustem), wodomierza skrzydełkowego typu JS-6 Dn25 firmy PoWoGaz S.A., zaworu zwrotnego antyskażeniowego RV281-1 A z przyłączem gwintowanym, ciśń. do 16 bar firmy HONEYWELL, 5. Instalacja wody przeciwpożarowej Zgodnie z Rozporządzeniem Ministra Spraw Wewnętrznych i Administracji z dnia 16 czerwca 2003r w sprawie ochrony przeciwpożarowej budynków, innych obiektów budowlanych i terenów (Dz. U. Nr 121, poz w budynku zaprojektowano instalacją przeciwpożarową, wyposażoną w hydrant wewnętrzny DN 25 hydranty 25 z wężem półsztywnym o długości 30m. (max. zasięg to 33m). Hydrant zlokalizowano w miejscu łatwo dostępnym (na korytarzu). Wydajność nominalna hydrantu,,25 mierzona na wylocie prądownicy wynosi 1,0 dm 3 /s, przy ciśnieniu nominalnym 0,2 Mpa. Źródło zasilania hydrantu istniejący przyłącz wodociągowy Ф25stal. Instalację wody hydrantowej należy wykonać z rur stalowych ocynkowanych wg PN-74/H łączonych na gwint. Główny ciąg hydrantowy oraz pion izolować otulinami termoizolacyjnymi. W celu zapewnienia ruchu wody w rurociągu przeciwpożarowym, pion hydrantowy połączony zostanie z przewodem cyrkulacyjnym Φ 15, wykorzystanym równocześnie jako woda zimna dla baterii. Ww. pion wyposażony zostanie w zawór odcinający podtynkowy z kurkiem spustowym. W przypadku stwierdzenia mniejszej wydajności hydrantu,,25 od dopuszczalnej lub brak minimalnego wymaganego ciśnienia przy wypływie z hydrantu Dn25 (brak danych dotyczących poziomu ciśnienia wody przed zestawem wodomierzowym), istniejący przyłącz wodociągowy do budynku należy wymienić zwiększając średnicę. W takim przypadku, szczegóły rozwiązania uzgodnić z autorem projektu. 6. Instalacja wody ciepłej 4

JS-6 Dn25 firmy PoWoGaz S.A., zaworu zwrotnego antyskażeniowego RV281-1 A z przyłączem gwintowanym, ciśń. do 16 bar firmy HONEYWELL, 5.

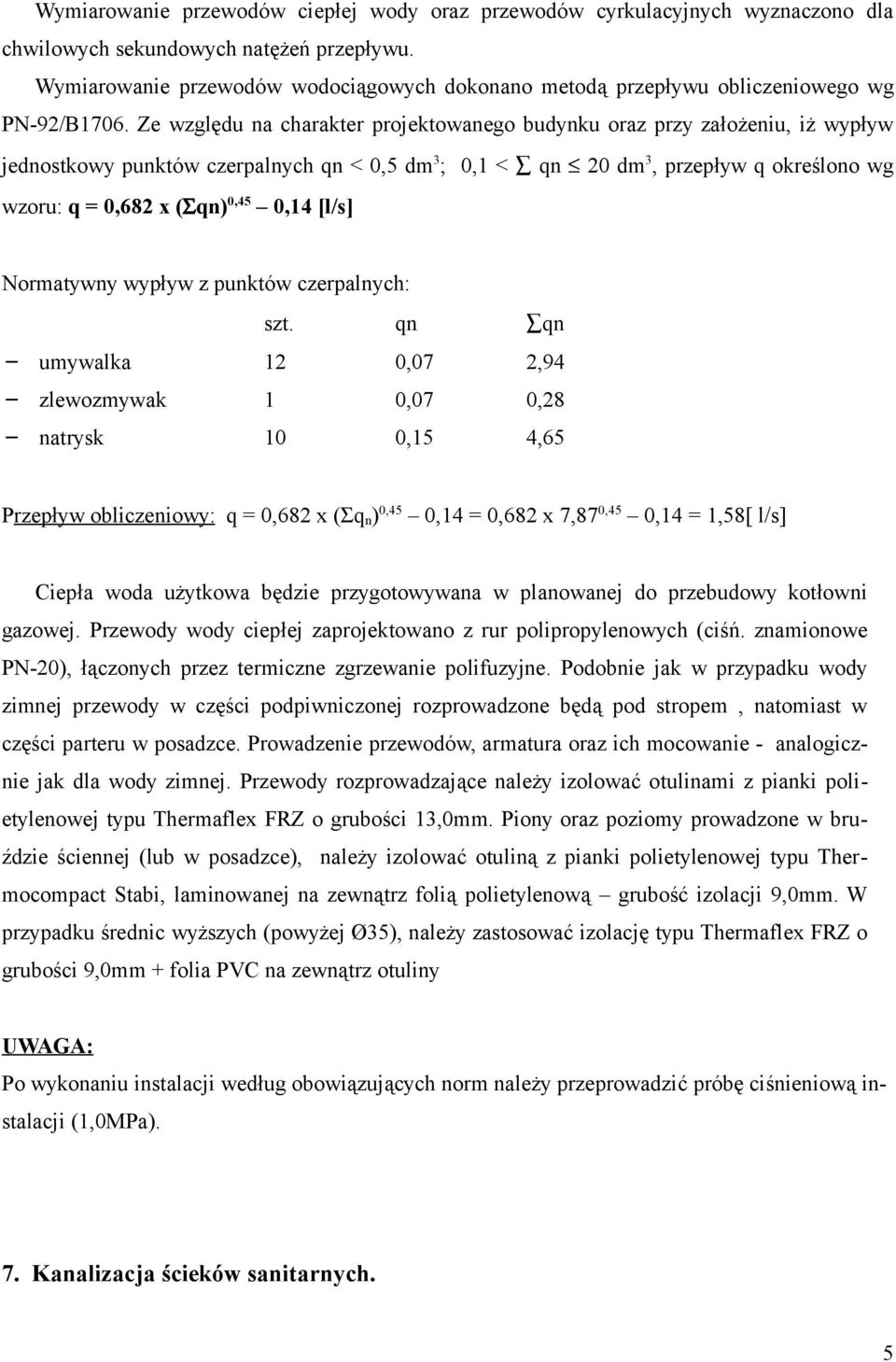

4 Wymiarowanie przewodów ciepłej wody oraz przewodów cyrkulacyjnych wyznaczono dla chwilowych sekundowych natężeń przepływu. Wymiarowanie przewodów wodociągowych dokonano metodą przepływu obliczeniowego wg PN-92/B1706. Ze względu na charakter projektowanego budynku oraz przy założeniu, iż wypływ jednostkowy punktów czerpalnych qn < 0,5 dm 3 ; 0,1 < qn 20 dm 3, przepływ q określono wg wzoru: q = 0,682 x (Σqn) 0,45 0,14 [l/s] Normatywny wypływ z punktów czerpalnych: szt. qn qn umywalka 12 0,07 2,94 zlewozmywak 1 0,07 0,28 natrysk 10 0,15 4,65 Przepływ obliczeniowy: q = 0,682 x (Σq n ) 0,45 0,14 = 0,682 x 7,87 0,45 0,14 = 1,58[ l/s] Ciepła woda użytkowa będzie przygotowywana w planowanej do przebudowy kotłowni gazowej. Przewody wody ciepłej zaprojektowano z rur polipropylenowych (ciśń. znamionowe PN-20), łączonych przez termiczne zgrzewanie polifuzyjne. Podobnie jak w przypadku wody zimnej przewody w części podpiwniczonej rozprowadzone będą pod stropem, natomiast w części parteru w posadzce. Prowadzenie przewodów, armatura oraz ich mocowanie - analogicznie jak dla wody zimnej. Przewody rozprowadzające należy izolować otulinami z pianki polietylenowej typu Thermaflex FRZ o grubości 13,0mm. Piony oraz poziomy prowadzone w bruździe ściennej (lub w posadzce), należy izolować otuliną z pianki polietylenowej typu Thermocompact Stabi, laminowanej na zewnątrz folią polietylenową grubość izolacji 9,0mm. W przypadku średnic wyższych (powyżej Ø35), należy zastosować izolację typu Thermaflex FRZ o grubości 9,0mm + folia PVC na zewnątrz otuliny UWAGA: Po wykonaniu instalacji według obowiązujących norm należy przeprowadzić próbę ciśnieniową instalacji (1,0MPa). 7. Kanalizacja ścieków sanitarnych. 5

Ze względu na charakter projektowanego budynku oraz przy założeniu, iż wypływ jednostkowy punktów czerpalnych qn < 0,5 dm 3 ; 0,1 < qn 20 dm 3, przepływ q określono wg wzoru: q = 0,682 x (Σqn) 0,45

5 Średnice instalacji zostały dobrane wg normy PN-92/B Instalacje kanalizacyjne- wymagania projektowe.ze względu na charakter projektowanego budynku przepływ q s określono wg wzoru: q s = kx(saw s ) 1/2 [dm 3 /s] gdzie: k = 0,5 odpływ charakterystyczny dla danego rodzaju budynku, AWs równoważnik wypływu. Przybory sanitarne AWs Średnica podejścia d n Ilość [szt.] ΣAWs Umywalka 0,5 0, ,0 Zlewozmywak 0,5 0,05 1 0,5 Miska ustępowa 2,5 0,10 3 7,5 Natrysk 0,5 0, ,0 Wpust podłogowy 1,0 0,10 1 1,0 ΣAWs =20,0dm 3 /s Zatem: q s = 0,5 x (20,0) 0,5 = 2,23dm 3 /s Poziomy i piony kanalizacji wewnętrznej zaprojektowano z rur PCV kielichowych, łączonych na wcisk, uszczelkę gumową wg PN-80/C i PN-81/C Piony kanalizacyjne należy wyprowadzić ponad dach oraz zakończyć wywiewką Φ110/160. Pozostałe piony wyposażyć w zawory napowietrzające Φ50. W dolnej części, przed przejściem w poziome przewody odpływowe, piony zaopatrzyć w czyszczaki. Przewody poziome odpływowe z poziomu parteru prowadzone będą pod posadzkami, oraz pod stropem części podpiwniczonej i włączone do istniejącej kanalizacji sanitarnej. 8. Uwagi końcowe Całość instalacji wykonać zgodnie z warunkami technicznymi wykonania i odbioru robót budowlano montażowych przez uprawnionych instalatorów, pod nadzorem branżowym, W trakcie realizacji robót przestrzegać przepisów bhp i p.poż., Wszystkie materiały i urządzenia muszą mieć dokumenty dopuszczające do stosowania, Całość instalacji wykonać zgodnie z PN-81/B ,,,Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montażowych Tom II. Instalacje Sanitarne i Przemysłowe, przez uprawnionych instalatorów oraz pod nadzorem branżowym.. Opracował: 6

wypływu. Przybory sanitarne AWs Średnica podejścia d n Ilość [szt.
