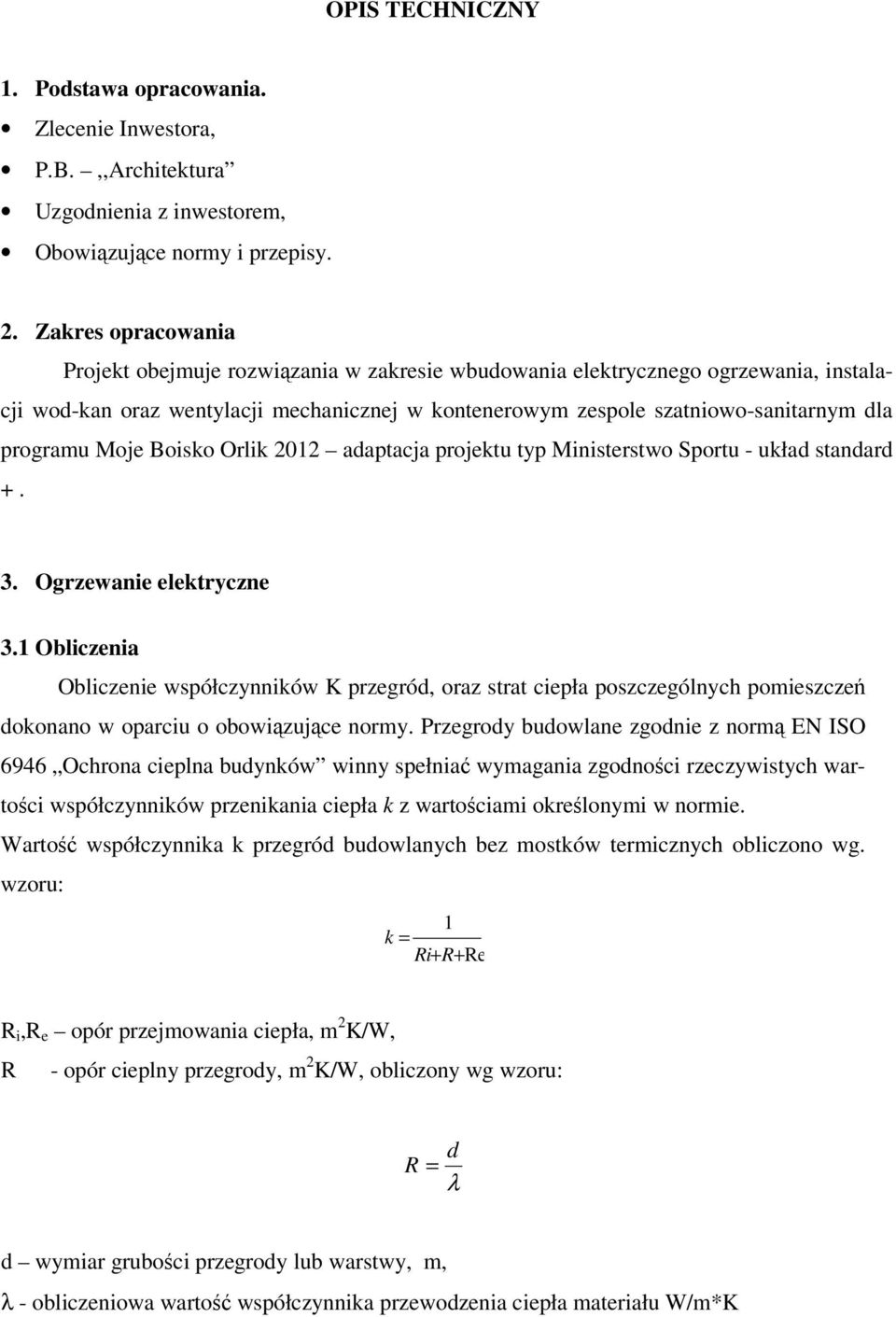

1 OPIS TECHNICZNY 1. Podstawa opracowania. Zlecenie Inwestora, P.B.,,Architektura Uzgodnienia z inwestorem, Obowiązujące normy i przepisy. 2. Zakres opracowania Projekt obejmuje rozwiązania w zakresie wbudowania elektrycznego ogrzewania, instalacji wod-kan oraz wentylacji mechanicznej w kontenerowym zespole szatniowo-sanitarnym dla programu Moje Boisko Orlik 2012 adaptacja projektu typ Ministerstwo Sportu - układ standard Ogrzewanie elektryczne 3.1 Obliczenia Obliczenie współczynników K przegród, oraz strat ciepła poszczególnych pomieszczeń dokonano w oparciu o obowiązujące normy. Przegrody budowlane zgodnie z normą EN ISO 6946 Ochrona cieplna budynków winny spełniać wymagania zgodności rzeczywistych wartości współczynników przenikania ciepła k z wartościami określonymi w normie. Wartość współczynnika k przegród budowlanych bez mostków termicznych obliczono wg. wzoru: 1 k = Ri+ R+ Re R i,r e opór przejmowania ciepła, m 2 K/W, R - opór cieplny przegrody, m 2 K/W, obliczony wg wzoru: d R = λ d wymiar grubości przegrody lub warstwy, m, λ - obliczeniowa wartość współczynnika przewodzenia ciepła materiału W/m*K

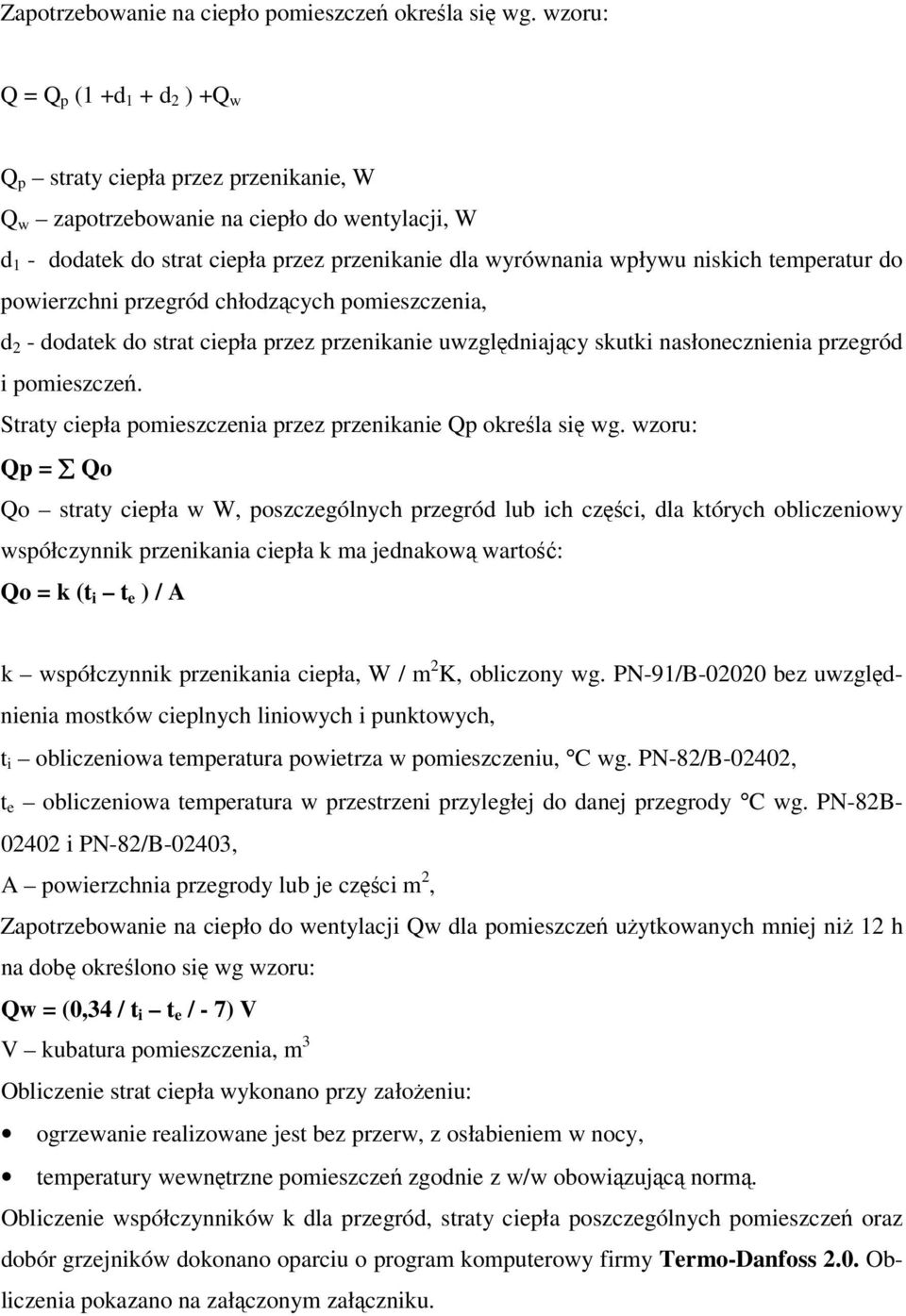

2 Zapotrzebowanie na ciepło pomieszczeń określa się wg. wzoru: Q = Q p (1 +d 1 + d 2 ) +Q w Q p straty ciepła przez przenikanie, W Q w zapotrzebowanie na ciepło do wentylacji, W d 1 - dodatek do strat ciepła przez przenikanie dla wyrównania wpływu niskich temperatur do powierzchni przegród chłodzących pomieszczenia, d 2 - dodatek do strat ciepła przez przenikanie uwzględniający skutki nasłonecznienia przegród i pomieszczeń. Straty ciepła pomieszczenia przez przenikanie Qp określa się wg. wzoru: Qp = Qo Qo straty ciepła w W, poszczególnych przegród lub ich części, dla których obliczeniowy współczynnik przenikania ciepła k ma jednakową wartość: Qo = k (t i t e ) / A k współczynnik przenikania ciepła, W / m 2 K, obliczony wg. PN-91/B bez uwzględnienia mostków cieplnych liniowych i punktowych, t i obliczeniowa temperatura powietrza w pomieszczeniu, C wg. PN-82/B-02402, t e obliczeniowa temperatura w przestrzeni przyległej do danej przegrody C wg. PN-82B i PN-82/B-02403, A powierzchnia przegrody lub je części m 2, Zapotrzebowanie na ciepło do wentylacji Qw dla pomieszczeń użytkowanych mniej niż 12 h na dobę określono się wg wzoru: Qw = (0,34 / t i t e / - 7) V V kubatura pomieszczenia, m 3 Obliczenie strat ciepła wykonano przy założeniu: ogrzewanie realizowane jest bez przerw, z osłabieniem w nocy, temperatury wewnętrzne pomieszczeń zgodnie z w/w obowiązującą normą. Obliczenie współczynników k dla przegród, straty ciepła poszczególnych pomieszczeń oraz dobór grzejników dokonano oparciu o program komputerowy firmy Termo-Danfoss 2.0. Obliczenia pokazano na załączonym załączniku.

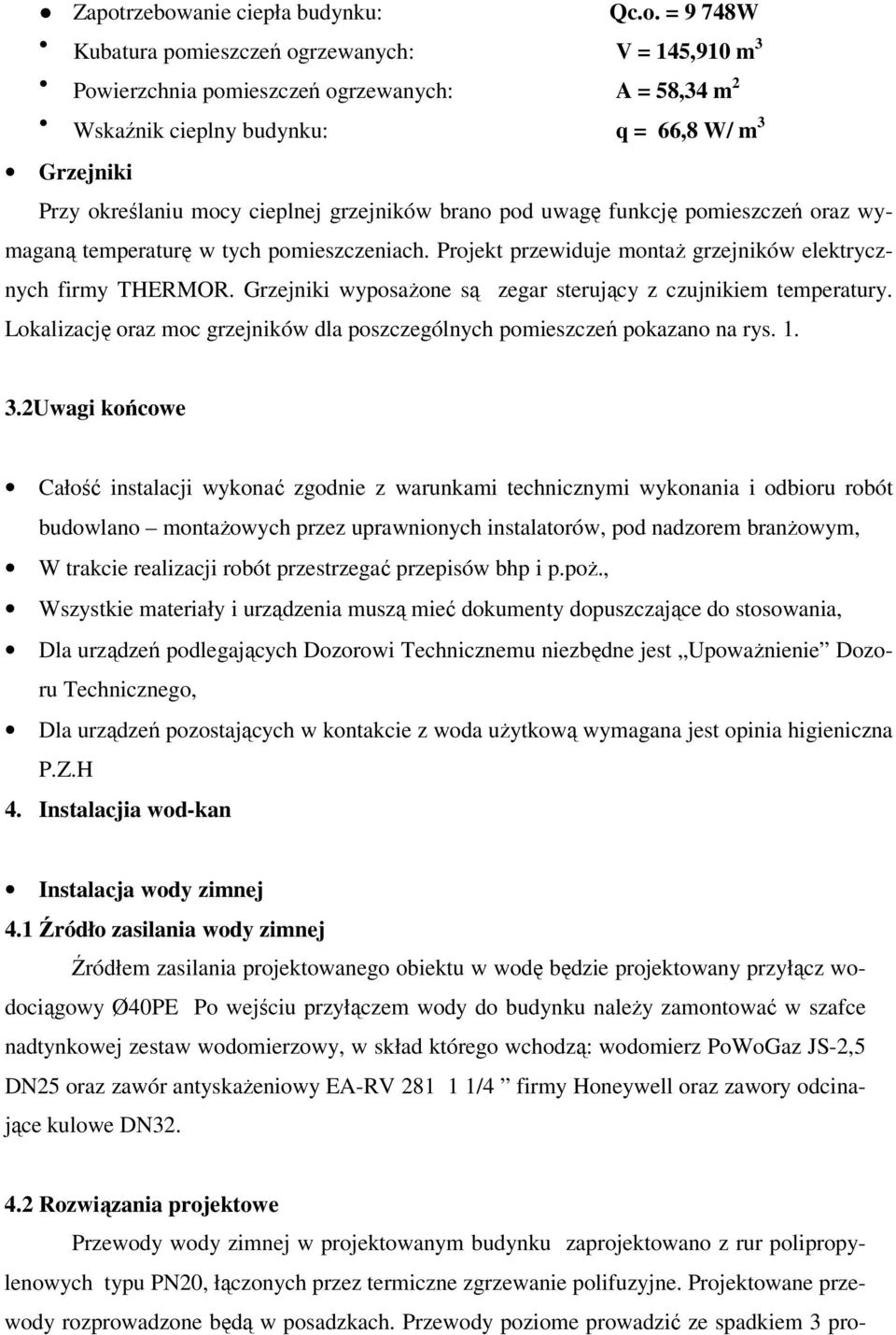

3 Zapotrzebowanie ciepła budynku: Qc.o. = 9 748W Kubatura pomieszczeń ogrzewanych: V = 145,910 m 3 Powierzchnia pomieszczeń ogrzewanych: A = 58,34 m 2 Wskaźnik cieplny budynku: q = 66,8 W/ m 3 Grzejniki Przy określaniu mocy cieplnej grzejników brano pod uwagę funkcję pomieszczeń oraz wymaganą temperaturę w tych pomieszczeniach. Projekt przewiduje montaż grzejników elektrycznych firmy THERMOR. Grzejniki wyposażone są zegar sterujący z czujnikiem temperatury. Lokalizację oraz moc grzejników dla poszczególnych pomieszczeń pokazano na rys Uwagi końcowe Całość instalacji wykonać zgodnie z warunkami technicznymi wykonania i odbioru robót budowlano montażowych przez uprawnionych instalatorów, pod nadzorem branżowym, W trakcie realizacji robót przestrzegać przepisów bhp i p.poż., Wszystkie materiały i urządzenia muszą mieć dokumenty dopuszczające do stosowania, Dla urządzeń podlegających Dozorowi Technicznemu niezbędne jest Upoważnienie Dozoru Technicznego, Dla urządzeń pozostających w kontakcie z woda użytkową wymagana jest opinia higieniczna P.Z.H 4. Instalacjia wod-kan Instalacja wody zimnej 4.1 Źródło zasilania wody zimnej Źródłem zasilania projektowanego obiektu w wodę będzie projektowany przyłącz wodociągowy Ø40PE Po wejściu przyłączem wody do budynku należy zamontować w szafce nadtynkowej zestaw wodomierzowy, w skład którego wchodzą: wodomierz PoWoGaz JS-2,5 DN25 oraz zawór antyskażeniowy EA-RV /4 firmy Honeywell oraz zawory odcinające kulowe DN Rozwiązania projektowe Przewody wody zimnej w projektowanym budynku zaprojektowano z rur polipropylenowych typu PN20, łączonych przez termiczne zgrzewanie polifuzyjne. Projektowane przewody rozprowadzone będą w posadzkach. Przewody poziome prowadzić ze spadkiem 3 pro-

4 mil w kierunku źródła zasilania oraz mocować podporami przesuwnymi w odległościach zależnych od średnic przewodów: cm, 85 cm, 100 cm, 110cm. Poziomy prowadzone w posadzce oraz piony w bruździe ściennej, należy izolować otuliną z pianki polietylenowej typu Thermocompact Stabi, laminowanej na zewnątrz folią polietylenową grubość izolacji 9,0mm. W przypadku średnic wyższych (powyżej Ø32 dla rur polipropylenowych oraz Ø35 dla rur stalowych), należy zastosować izolację typu Thermaflex FRZ o grubości 9,0mm + folia PVC na zewnątrz otuliny. Określenie przepływów obliczeniowych przedstawiono w dalszej części opracowania. Wymiarowania przewodu wodociągowego dokonano metodą przepływu obliczeniowego wg PN-92/B1706. Ze względu na charakter projektowanego budynku oraz przy założeniu, iż wypływ jednostkowy punktów czerpalnych qn < 0,5 dm 3 ; 0,1 < qn 20 dm 3, przepływ q określono wg wzoru: q = 0,682 x (Σqn) 0,45 0,14 [l/s] Normatywny wypływ z punktów czerpalnych: szt. qn qn - umywalka 6 0,07 0,42 - miska ustępowa 2 0,13 0,26 - natrysk 2 0,15 0,30 - pisuar 3 0,30 0,90 - zawór ze złączką 2 0,15 0,30 qn = 2,18 Przepływ obliczeniowy: q = 0,682 x (Σq n ) 0,45 0,14 = 0,682 x 2,18 0,45 0,14 = 0,82 [ l/s] Dobowe zapotrzebowanie wody q=0,9 [m 3 /d]

5 5 Instalacja wody ciepłej 5.1. Źródło zasilania wody ciepłej Źródłem ciepłej wody będą projektowane przepływowe podgrzewacze elektryczne Rozwiązania projektowe Przewody wody ciepłej zaprojektowano z rur polipropylenowych z wkładką aluminiową (ciśń. znamionowe PN-20), łączonych przez termiczne zgrzewanie polifuzyjne. Armatura oraz ich mocowanie - analogicznie jak dla wody zimnej. Przewody rozprowadzające należy izolować otulinami z pianki polietylenowej typu Thermaflex FRZ o grubości 13,0mm. Poziomy prowadzone w bruździe ściennej należy izolować otuliną z pianki polietylenowej typu Thermocompact Stabi, laminowanej na zewnątrz folią polietylenową grubość izolacji 9,0mm. UWAGA: Po wykonaniu instalacji według obowiązujących norm należy przeprowadzić próbę ciśnieniową instalacji (1,0MPa). Wymiarowania przewodu wodociągowego dokonano metodą przepływu obliczeniowego wg PN-92/B1706. Ze względu na charakter projektowanego budynku oraz przy założeniu, iż wypływ jednostkowy punktów czerpalnych qn < 0,5 dm 3 ; 0,1 < qn 20 dm 3, przepływ q określono wg wzoru: Wymiarowanie przewodów ciepłej wody oraz przewodów cyrkulacyjnych wyznaczono dla chwilowych sekundowych natężeń przepływu: q = 0,682 x (Σqn) 0,45 0,14 [l/s] Normatywny wypływ z punktów czerpalnych: szt. qn qn - umywalka 6 0,07 0,42 - natrysk 2 0,15 0,30 qn =,72 Przepływ obliczeniowy: q = 0,682 x (Σq n ) 0,45 0,14 = 0,682 x 0,72 0,45 0,14 = 0,44 [ l/s]

6 6. Kanalizacja sanitarna 6.1. Rozwiązania projektowe Średnice instalacji zostały dobrane wg normy PN-92/B Instalacje kanalizacyjne. Wymagania projektowe. Ze względu na charakter projektowanego budynku przepływ q s określono wg wzoru: q s = kx(σaw s ) 1/2 [dm 3 /s] gdzie: k = 0,50 (odpływ charakterystyczny dla danego rodzaju budynku) AWs równoważnik wypływu, zestawiony poniżej: Przybory sanitarne AWs Średnica podejścia d n Ilość [szt.] ΣAWs Umywalka 0,5 0,05 6 3,0 Pisuar 0,5 0,05 3 1,5 Miska ustępowa 2,5 0,10 2 5,0 Natrysk 1,0 0,05 2 2,0 Wpust podłogowy 1,0 0,10 2 2,0 Zatem: q s = 0,5 x (13,5) 0,5 = 1,83 dm 3 /s ΣAWs = 13,5 dm 3 /s Dobowy zrzut ścieków q s = 0,81 m 3 /d. Poziomy i piony kanalizacji wewnętrznej zaprojektowano z rur PCV kielichowych, łączonych na wcisk, uszczelkę gumową wg PN-80/C i PN-81/C Piony kanalizacyjne przed przejściem w poziome przewody odpływowe, w dolnej części zaopatrzyć w czyszczaki, w górnej zakończyć wywiewkami Ø75/160 lub zaworami kanalizacyjnymi napowietrzającymi (Ø ). Przewody poziome odpływowe z części poziomu parteru prowadzone będą pod posadzkami, włączone do projektowanego przyłącza kanalizacji sanitarnej Ø160PVC. Średnice instalacji zostały dobrane wg normy PN-92/B Instalacje kanalizacyjne- wymagania projektowe.

7 7. Wentylacja mechaniczna: 7.1 Dane wyjściowe: Warunki zewnętrzne: lato Tz=32 C, wilgotność względna 52%, zima Tz=-24 C, wilgotność względna 100%. Warunki wewnętrzne: zima Tn=20-24 C, wilgotność względna w zależności od funkcji pomieszczeń w granicach 40-60% Prędkość ruch powietrza w strefie przebywania ludzi <0,3m/s Rozwiązania projektowe Projekt obejmuje wykonanie instalacji wentylacji mechanicznej w pomieszczeniach szatniowych oraz sanitariatach zlokalizowanych na parterze projektowanego budynku Układ wentylacji mechanicznej sanitariatów oraz szatni Zestawienie pomieszczeń objętych wentylacją Nazwa Kubatura Temperatura Krotność Ilość powietrza Pomieszczenia pomieszczenia wewnętrzna Wymiany wentylacyjnego nawiew/wywiew wg. proj. budow. m 3 C m 3 /h WC męski 16, m3/przy 100 bór WC niepełnosprawnych 16, m3/ 50 przybór Natryski męski 17,1 24 4/5 100 Natryski niepełnosprawnych 17,1 24 4/5 100 Szatnia męska 37, Szatnia damska 37,

8 W ww. pomieszczeniach przewidziano zastosowanie wentylacji mechanicznej, nawiewno-wywiewnej realizowanej poprzez wentylatory kanałowe typu TD-500 oraz wentylatory wywiewne typu Silent firmy Venture Industries o wydajności Vn=100, 150 [m 3 /h], oraz Vw=50,100, 150 [m 3 /h]. Nawiew do poszczególnych pomieszczeń realizowany będzie za pomocą wentylatorów kanałowych typu TD-500 firmy Venture Industries. Przed wentylatorami należy zamontować nagrzewnice kanałowe typu DH-160 firmy Venture Industries oraz filtry powietrza typu DF. Układy nawiewno wywiewne należy wyposażyć w automatykę, pozwalającą na jednoczesną pracę systemu. W skład automatyki wchodzi regulator nagrzewnicy, sonda kanałowa, styczniki, presostat, regulator wentylatora itp. Całość automatyki - wykonanie indywidualne. Do rozprowadzenia powietrza przewidziano kanały z blachy stalowej ocynkowanej o przekroju kołowym. Kanały w budynku należy zaizolować wełną mineralną w płaszczu z folii PVC, grubość izolacji 30mm. Dla ww. układów nawiew powietrza realizowany będzie przy pomocy anemostatów nawiewnych typu CKT160 +KKK 160 firmy Venture Industries. W pomieszczeniach WC należy zamontować wentylatory łazienkowe typu SILENT 300 firmy Venture Industries. Dodatkowo w drzwiach należy zamontować kratki wentylacyjne o wym. 400x150. W wentylowanych pomieszczeniach przyjęto rozdział powietrza: nawiew górą wywiew górą Wytyczne budowlane Wszystkie przejścia przewodów wentylacyjnych przez przegrody budowlane należy wykonać o mm większe od podanego na rysunku gabarytu przewodu. Przejścia należy wykonać na gładko, po przeprowadzeniu kanałów izolować wełną mineralną. Ze względu na możliwość wykraplania się pary wodnej na ściankach kanałów, niezbędne jest wykonanie izolacji zewnętrznej tych kanałów. 8. Uwagi końcowe Całość instalacji wykonać zgodnie z warunkami technicznymi wykonania i odbioru robót budowlano montażowych przez uprawnionych instalatorów, pod nadzorem branżowym, W trakcie realizacji robót przestrzegać przepisów bhp i p.poż., Wszystkie materiały i urządzenia muszą mieć dokumenty dopuszczające do stosowania, Dla urządzeń podlegających Dozorowi Technicznemu niezbędne jest Upoważnienie Dozoru Technicznego, Dla urządzeń pozostających w kontakcie z woda użytkową wymagana jest opinia higieniczna P.Z.H

9 Całość instalacji wykonać zgodnie z PN-81/B ,,,Warunkami Technicznymi Wykonania i Odbioru Robót Budowlano Montażowych Tom II. Instalacje Sanitarne i Przemysłowe, przez uprawnionych instalatorów oraz pod nadzorem branżowym.. Prace prowadzić przez uprawnionym monterów i pod nadzorem branżowym. Opracował:
