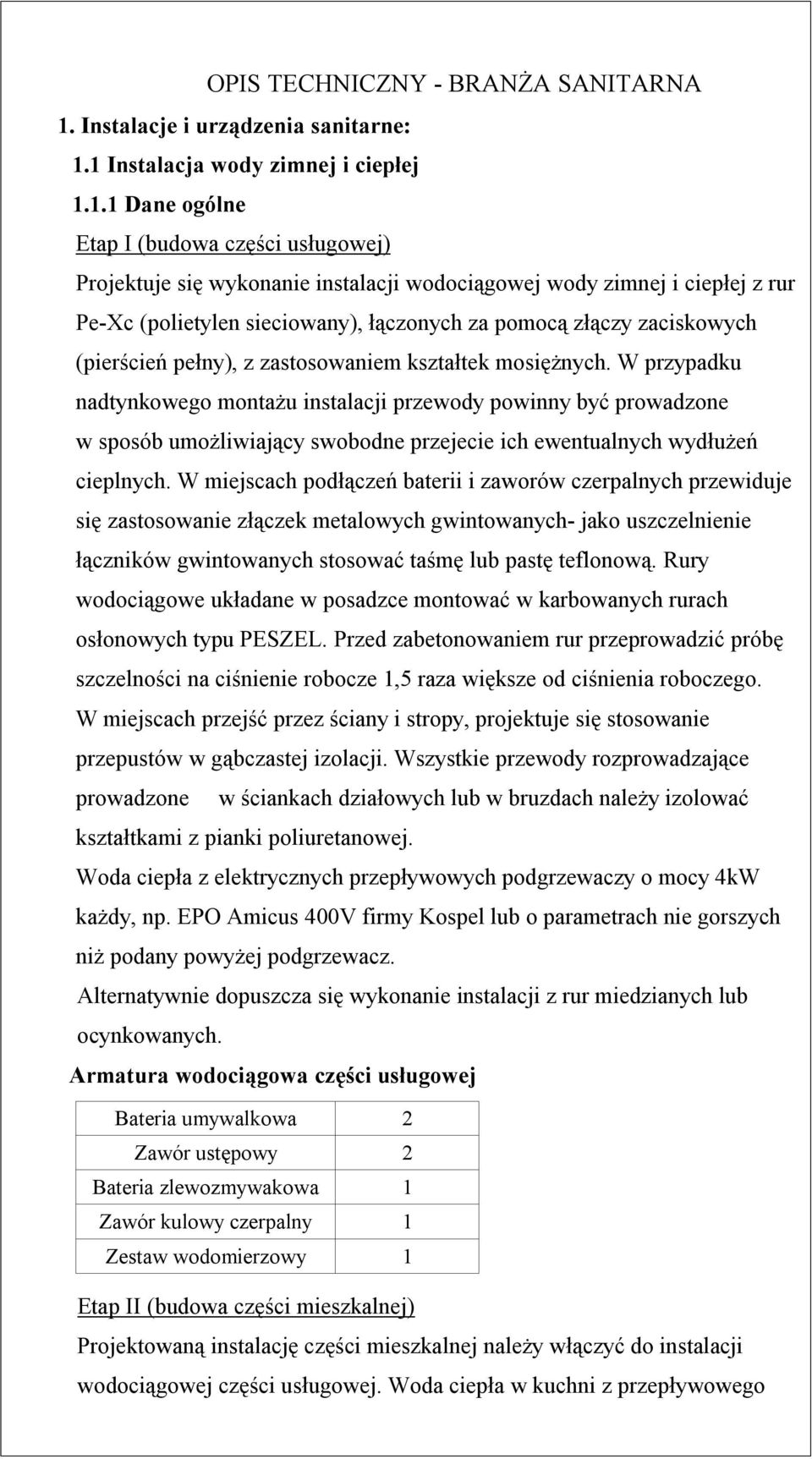

1 OPIS TECHNICZNY - BRANŻA SANITARNA 1. Instalacje i urządzenia sanitarne: 1.1 Instalacja wody zimnej i ciepłej Dane ogólne Projektuje się wykonanie instalacji wodociągowej wody zimnej i ciepłej z rur Pe-Xc (polietylen sieciowany), łączonych za pomocą złączy zaciskowych (pierścień pełny), z zastosowaniem kształtek mosiężnych. W przypadku nadtynkowego montażu instalacji przewody powinny być prowadzone w sposób umożliwiający swobodne przejecie ich ewentualnych wydłużeń cieplnych. W miejscach podłączeń baterii i zaworów czerpalnych przewiduje się zastosowanie złączek metalowych gwintowanych- jako uszczelnienie łączników gwintowanych stosować taśmę lub pastę teflonową. Rury wodociągowe układane w posadzce montować w karbowanych rurach osłonowych typu PESZEL. Przed zabetonowaniem rur przeprowadzić próbę szczelności na ciśnienie robocze 1,5 raza większe od ciśnienia roboczego. W miejscach przejść przez ściany i stropy, projektuje się stosowanie przepustów w gąbczastej izolacji. Wszystkie przewody rozprowadzające prowadzone w ściankach działowych lub w bruzdach należy izolować kształtkami z pianki poliuretanowej. Woda ciepła z elektrycznych przepływowych podgrzewaczy o mocy 4kW każdy, np. EPO Amicus 400V firmy Kospel lub o parametrach nie gorszych niż podany powyżej podgrzewacz. Alternatywnie dopuszcza się wykonanie instalacji z rur miedzianych lub ocynkowanych. Armatura wodociągowa części usługowej Bateria umywalkowa 2 Zawór ustępowy 2 Bateria zlewozmywakowa 1 Zawór kulowy czerpalny 1 Zestaw wodomierzowy 1 Projektowaną instalację części mieszkalnej należy włączyć do instalacji wodociągowej części usługowej. Woda ciepła w kuchni z przepływowego

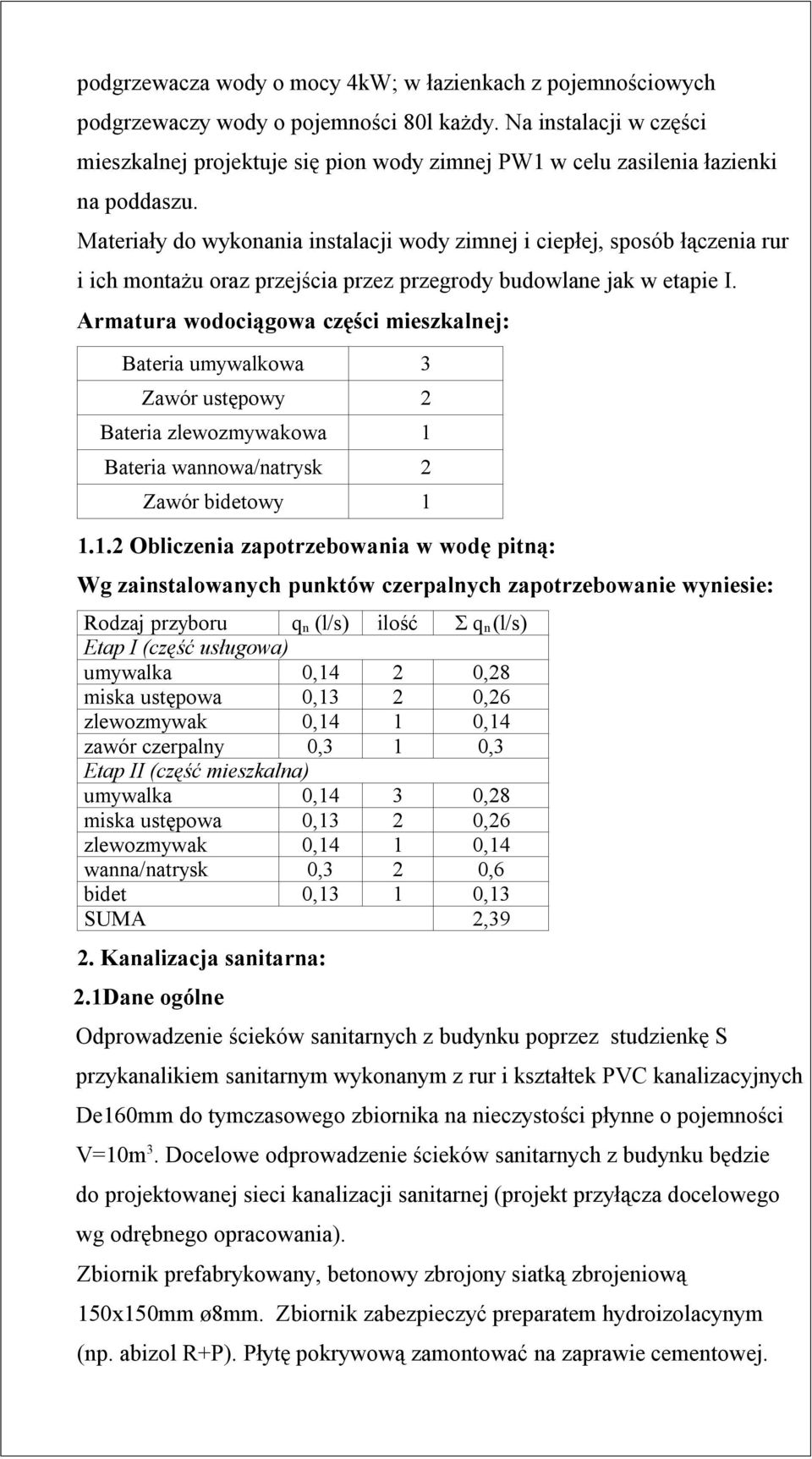

2 podgrzewacza wody o mocy 4kW; w łazienkach z pojemnościowych podgrzewaczy wody o pojemności 80l każdy. Na instalacji w części mieszkalnej projektuje się pion wody zimnej PW1 w celu zasilenia łazienki na poddaszu. Materiały do wykonania instalacji wody zimnej i ciepłej, sposób łączenia rur i ich montażu oraz przejścia przez przegrody budowlane jak w etapie I. Armatura wodociągowa części mieszkalnej: Bateria umywalkowa 3 Zawór ustępowy 2 Bateria zlewozmywakowa 1 Bateria wannowa/natrysk 2 Zawór bidetowy Obliczenia zapotrzebowania w wodę pitną: Wg zainstalowanych punktów czerpalnych zapotrzebowanie wyniesie: Rodzaj przyboru q n (l/s) ilość Σ q n (l/s) Etap I (część usługowa) umywalka 0,14 2 0,28 miska ustępowa 0,13 2 0,26 zlewozmywak 0,14 1 0,14 zawór czerpalny 0,3 1 0,3 Etap II (część mieszkalna) umywalka 0,14 3 0,28 miska ustępowa 0,13 2 0,26 zlewozmywak 0,14 1 0,14 wanna/natrysk 0,3 2 0,6 bidet 0,13 1 0,13 SUMA 2,39 2. Kanalizacja sanitarna: 2.1Dane ogólne Odprowadzenie ścieków sanitarnych z budynku poprzez studzienkę S przykanalikiem sanitarnym wykonanym z rur i kształtek PVC kanalizacyjnych De160mm do tymczasowego zbiornika na nieczystości płynne o pojemności V=10m 3. Docelowe odprowadzenie ścieków sanitarnych z budynku będzie do projektowanej sieci kanalizacji sanitarnej (projekt przyłącza docelowego wg odrębnego opracowania). Zbiornik prefabrykowany, betonowy zbrojony siatką zbrojeniową 150x150mm ø8mm. Zbiornik zabezpieczyć preparatem hydroizolacynym (np. abizol R+P). Płytę pokrywową zamontować na zaprawie cementowej.

3 Następnie od środka miejsca łączeń uszczelnić zaprawą wodoszczelną. Inwestor może podjąć decyzję o montażu zbiornika innego producenta lecz o pojemności nie większej niż 10m 3. Przewody poziome łączące piony kanalizacyjne z głównym kanałem odpływowym ułożone będą pod posadzką pomieszczeń na głębokości zabezpieczającej je przed przemarzaniem i uszkodzeniami mechanicznymi. 2.2 Przykanalik sanitarny: Projektowany przykanalik sanitarny wykonać z rur kielichowych PVC klasy S szereg S 16,7 (SDR 34) o średnicy D y =160mm, z kielichami uszczelnionymi przy pomocy uszczelek gumowych. Połączenie kielichowe przed zasypaniem owinąć folią z tworzywa sztucznego w celu zabezpieczenia uszczelki przed ścieraniem w czasie pracy przewodu. Trasę prowadzenia projektowanego przykanalika, średnice i spadki, pokazano na rysunkach. Rury przykanalika układać w wykopie ziemnym o ścianach pionowych umocnionych, sposób umocnienia ścian ustalić podczas prowadzenia robót ziemnych, biorąc pod uwagę warunki terenowe i geologiczne, jakie wystąpią na trasie projektowanego przyłącza kanalizacyjnego (zgodnie z PN-83/ ). Rurociągi układać na zagęszczonej podsypce piaskowej grubości 15-tu cm. Po wykonaniu prac montażowych rury obsypać warstwą piasku grubości 30-tu cm. zagęścić, pozostałą część wykopów zasypać ziemią rodzimą. Zagęszczać warstwami co 30 cm. Przed zasypaniem, po odbiorze technicznym należy zlecić wykonanie inwentaryzacji powykonawczej, geodezyjnej. Przy zasypywaniu wykopu należy pamiętać, że zagęszczona zasypka strefy prowadzenia rury (do wysokości 30 cm ponad rurą) musi być wykonana ręcznie tym samym materiałem, co podłoże i nie zawierać ziaren o średnicy przekraczającej 20mm. Wykop dobrze ubić warstwami co 30 cm. Teren przywrócić do stanu pierwotnego. 2.3 Wewnętrzna instalacja kanalizacji sanitarnej: Pion i podejścia do przyborów sanitarnych wykonać z rur i kształtek PVC kielichowych. Projektuje się pion PK1, który należy wyprowadzić ponad

4 dach. Na pionie zamontować czyszczak. Usytuowanie pionu oraz sposób podłączenia przyborów pokazano na rysunkach. W celu podłączenia części mieszkalnej (etap II) należy wykonać trójnik skośny 45 o w pomieszczeniu nr 5 - kuchni (część usługowa). Projektowaną instalację części mieszkalnej należy włączyć do instalacji kanalizacyjnej części usługowej poprzez wyprowadzony trójnik w pom. nr 5 (kuchnia) oraz bezpośrednio do pionu PK1 (wpięcia pokazano na rysunkach). W części mieszkalnej projektuje się dodatkowy pion kanalizacyjny PK2, który należy wyprowadzić ponad dach. Na pionie zamontować czyszczak. Przewody kanalizacyjne prowadzić w szachtach i pod posadzką. Instalacje zaprojektowano z rur PCV bezciśnieniowych do kanalizacji wewnętrznej, kielichowych, wciskowych na wargową uszczelkę gumową. Zmiany kierunku oraz wpięcia wykonać za pomocą gotowych kształtek. Do czyszczenia rur używać urządzeń hydraulicznych. Poziomy kanalizacyjne poddać próbie wodą na ciśnienie 0,02 Mpa. Piony kanalizacyjne wyprowadzone ponad dach na wysokość 0,5m. 3. Wentylacja: W budynku zastosowano tradycyjny system wentylacji grawitacyjnej nawiewno-wywiewnej. Dopływ powietrza zewnętrznego do sali głównej i kuchni za pomocą nawiewników zamontowanych w oknach. Dopływ powietrza wewnętrznego do pomieszczeń sanitarnych oraz kuchni przez otwory nawiewne (kratki) w dolnej części drzwi o łącznej powierzchni 200cm 2. Odprowadzenie powietrza z pomieszczeń sanitarnych, kuchni i sali grawitacyjnymi kanałami wentylacyjnymi. Dopływ powietrza do salonu, pokoju i sypialni przez nawiewniki zamontowane w oknach. Dopływ powietrza wewnętrznego do kuchni, pomieszczeń sanitarnych oraz odprowadzenie powietrza z pomieszczeń jak w etapie I.

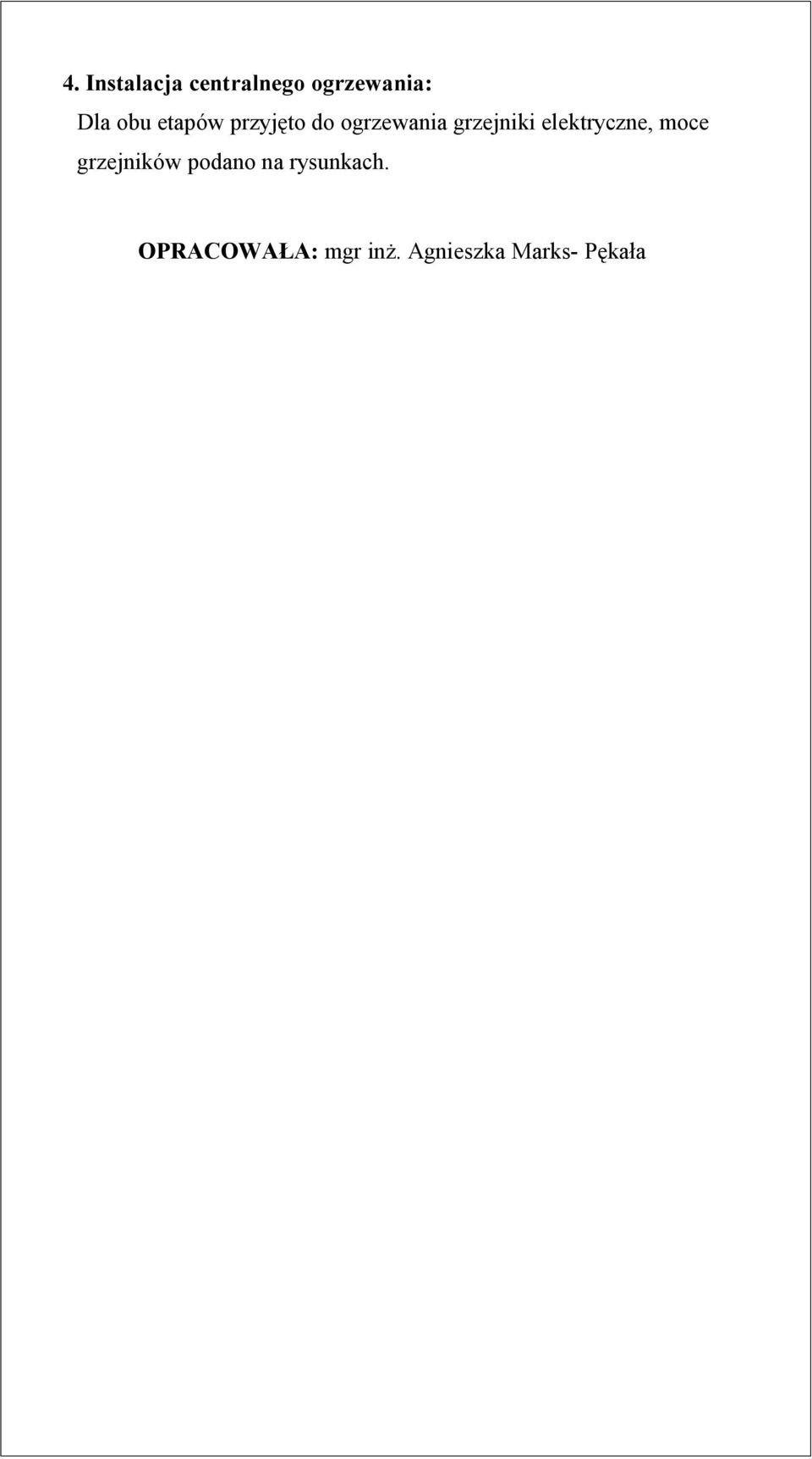

5 4. Instalacja centralnego ogrzewania: Dla obu etapów przyjęto do ogrzewania grzejniki elektryczne, moce grzejników podano na rysunkach. OPRACOWAŁA: mgr inż. Agnieszka Marks- Pękała
