KARTA TYTUŁOWA. Obiekt: Budynek mieszkalno- usługowy CIESZYN ul. Głęboka 48 dz. nr 65 obręb 42.

Transkrypt

1 1 NR ZLECENIA: Cn KARTA TYTUŁOWA Obiekt: Budynek mieszkalno- usługowy CIESZYN ul. Głęboka 48 dz. nr 65 obręb 42. Treść: PROJEKT BUDOWLANY Remont klatki schodowej i układu komunikacji korytarzowej Wymiana świetlika dachowego wraz z wymianą dachu nad klatką schodową Branża: ARCHITEKTURA Inwestor: Zakład Budynków Miejskich Cieszyn ul. Liburnia 2a Zespół projektowy: autor mgr inż. R. Raszka opracował inż. bud T. Przywara MIASTOPROJEKT SPÓŁKA Z O.O CIESZYN UL. 3 MAJA 18 prezes Szczepan Serafin wspólpraca inż. bud. S. Serafin CIESZYN dnia: luty 2014r.

2 2 Opracował : Miastoprojekt Cieszyn sp. z o.o. Projekt: Cieszyn ul. Głęboka 48 Strona 2 SPIS TREŚCI I CZĘŚĆ OPISOWA OPIS OGÓLNY - karta tytułowa - spis treści - przedmiot i zakres opracowania - opis stanu istniejącego - opis prac projektowych - opinia techniczna - BIOZ Plan zapewnienie bezpieczeństwa ludzi i mienia - część formalno- prawna oświadczenie,uprawnienia II DOKUMENTACJA ZDJĘCIOWA III CZĘŚĆ RYSUNKOWA ======================== Stan projektowany sytuacja... skala 1:500 rys. nr 1 rzut parteru... skala 1:100 rys. nr 2 rzut pietra....skala 1:100 rys. nr 3 rzut dachu..skala 1:100 rys. nr 4 przekrój skala 1:50 rys. nr 5 drzwi wejściowe 1. skala 1:20 rys nr 6 schemat przepierzenia ścianka skala 1:20 rys nr 7 drzwi wewnętrzne 2. skala 1:20 rys nr 8 drzwi wewnętrzne 3,4,7 skala 1:20 rys nr 9 drzwi wewnętrzne 5,6 skala 1:20 rys nr 10 drzwi wewnętrzne 8 skala 1:20 rys nr 11 element balustrady schodów...skala 1:10 rys. nr 12 schemat okna wewnętrznego skala 1:20 rys nr 13 Stan istniejący rzut parteru... skala 1:100 rys. nr I-1 rzut pietra....skala 1:100 rys. nr I-2 rzut dachu..skala 1:100 rys. nr I-3 przekrój skala 1:100 rys. nr I-4

3 3 Opis budowlany do projektu budowlano - wykonawczego remontu klatki schodowej i układu komunikacji korytarzowej wraz z wymianą świetlika dachowego i połaci dachu nad klatką schodową w budynku mieszkalnousługowym w Cieszynie przy ul. Głębokiej 48 działka nr 65 obręb 42 wprowadzenie projekt obejmuję: * Wykonanie Badań stratygraficznych na obiekcie zabytkowym mają na celu ustalenie i określenie chronologii występujących ewentualnie warstw technologicznych i nawarstwień historycznych * Remont stolarki okienno- drzwiowej i ścianki przepierzenia w częściach korytarzowych budynku * Remont tynków wewnętrznych w klatce schodowej i ciągach korytarzowych budynku wraz z wykonaniem tynków renowacyjnych * wymianę istniejących płytek lastrikowych na płytki gressowe w poziomie parteru korytarz * Renowację balustrady żeliwnej wraz z poręcza drewnianą z oczyszczeniem mechanicznym nawierzchni schodów kamiennych. * wymianę świetlika dachowego wraz z wymianą dachu w obrębie klatki schodowej * uporządkowanie przewodów instalacji teletechnicznej i sanitarnej znajdujących się na ścianach korytarzy 1.0 Podstawa opracowania Umowa nr ZBM /TT/1/ 2014 oraz ZBM /TT/48/2013 Pismo WUOZ oddz. Bielsko Białą B-NR. /2014 M.M kopia mapy zasadniczej z wypisami inwentaryzacja budowlana -stanu istniejącego opinia techniczna stanu ścian i dachu nad klatką schodową dokumentacja zdjęciowa obowiązujące normy i przepisy prawne 2.0 Zakres opracowania Zakres opracowania obejmuję: = Zgodnie z opinia techniczną należy wykonać wymianę tynków wg wskazań graficznych rys nr 2-3 w 100 % oraz wymianę świetlika dachowego wraz konstrukcją i pokryciem dachu nad klatką schodową. Pozostałe prace budowlane w porządku przedstawionego w części wprowadzającej. Powyższy obiekt jest wpisany do rejestru zabytków pod nr. A-234/77 z dnia Stan istniejący Budynek mieszkalno-usługowy zlokalizowany na działce nr 65 w obrębie nr 42 przy ulicy Głębokiej położony w strefie śródmiejskiej miasta Cieszyna. Teren zabudowy zwarty o funkcji usługowomieszkalnej. Budynek o konstrukcji murowanej tradycyjnej 2 kondygnacyjny częściowo podpiwniczony z nie użytkowym poddaszem z dachem zasadniczym 2 spadowym o konstrukcji drewnianej z pokryciem blachą płaską. Obiekt powstał na przełomie XVII i XVIII wieku. Układ komunikacji wewnętrznej korytarzowy z centralną klatką schodową która na poziomie pietra wydzielona jest ścianką drewnianą z przeszkleniem i drzwiami wewnętrznymi. Drzwi wejściowe do części korytarzowej drewniane wymagające bieżącej renowacji. Zgodnie z wykonaną opinią techniczna na podstawie uzyskanych danych z wykonanych badań stratygraficzne gdzie nie stwierdzono jakichkolwiek śladów nawarstwień historycznych oraz stwierdzonych zniszczeń tynków i bardzo znaczących pow. tzw. pustych tynków z licznymi spękaniami podjęto decyzje o wykonaniu nowych tynków wapienno- cementowych klasy III. Istniejący świetlik dachowy wraz sufitem i pokryciem jest w złym stanie technicznym i wymaga wymiany. Przewidziano do wymiany stolarkę okienną w ilości 2 szt. okien drewnianych znajdujących się pomiędzy klatka schodową a pom. gospodarczymi. Powyższe prace należy wykonać z zachowaniem istniejącego układu i formy stolarki wg. stanu istniejącego bez parapetów wewnętrznych. W poziomie parteru na odcinku zwężonego korytarza wykonane zostaną tynki renowacyjne ze względu na stan zawilgocenia ścian oraz zasolenia murów. Natomiast istniejąca posadzka z płytek lastriocwych o wym. 15/15 cm w poziomie parteru zostanie wymieniona na płytki gressowe na wylewce samopoziomującej. Drzwi wejściowe do budynku należy podać całkowitej renowacji wraz z wymianą przeszklenia. Na ścianach parteru i pietra na pow. tynku prowadzone są instalację teletechniczne o zróżnicowanej formie i układzie, które docelowo zostaną schowane pod wykonanym tynkiem. 4.0 Stan projektowany Zgodnie z opinia techniczną należy wykonać wymianę tynków na ścianach korytarzowych i klatki schodowej. Po wykonaniu tynków wap- cementowych kat. III wykonać przetarcie masą gipsowa celem uzyskania gładzi tynków. Drzwi wejściowe drewniane do części korytarzowej jak i ścianka przepierzenia klatki schodowej na piętrze oraz stolarki drzwi wejściowych do pomieszczeń od strony korytarza zostanie podana renowacji wraz z wymiana przeszklenia. Ściany wewnętrzne wg wskazań w części korytarza na poziomie parteru zostaną poddana gruntownej renowacji po przez wymianę na tynki renowacyjne o wysokości około 3,0 m. Wykonane badania stratygraficzne na obiekcie zabytkowym wykonane w celu

4 4 ustalenie i określenie czy występują elementy nawarstwienia historyczne, (takich jak podstawowy budulec, zaprawy, podkłady i warstwy malarskie) dostarczyły nam informacji,iż można przyjąć decyzję o skuciu istniejących tynków, które znajdują się w złym stanie technicznym. Poniżej opisano poszczególny zakres prac remontowych: 5.0 Prace remontowe 5.1 Stolarka okienna --- Projektuje się wymianę istniejącej drewnianej stolarki okiennej w ilości 2 szt. z zachowaniem formy podziału wg załączonego rys. schematów w kolorze RAL Przed wykonaniem nowej stolarki dokonać pomiaru sprawdzającego i podziału okien istniejących. Po wyborze określonego producenta i dostawy okien należy sprawdzić ilościowo i rzeczowo w obecności nadzoru i projektanta powyższe zamówienie. Tynki wewnętrzne uzupełniające wapienno- cementowe kat III 5.2 Renowacja drzwi Renowacja drzwi wejściowych drewnianych z przeszkleniem do części korytarzowej należy wykonać po przez opalanie przy pomocy opalarki z czyszczeniem ręczno-mechanicznym następnie zabezpieczenie drewna środkami np. typ Hylotex Q (podany na rysunku wzór kolorystyczny drzwi) a następnie malowanie lakierobejcą Altax w kolorze Tik. Elementy stalowe zawiasów pomalować farbą olejną w kolorze brązowym. Naświetle drzwi do wymiany w nawiązaniu do stanu do istniejącego.) Powyższe prace dotyczą także pozostałych drzwi wewnętrznych, których renowacja dotyczny strony wewnętrznej oraz ościeżnicy. W przypadku Krat w drzwiach typu nr 2 oraz nr 3, kraty w stanie istniejącym oczyścić i pomalować farba olejna w kolorze brązowym. Ściankę przepierzenia przy klatce schodowej na poziomie pietra zachować w stanie obecnym z pracami remontowymi jak wyżej opisano. Przeszklenie wymienić w całości na nowe ( szkło float bezbarwne gr 5 mm) 5.3 Tynki wewnętrzne -- Wszelkie prace naprawczo remontowe w zakresie ścian wewn, tynków wykonać jako skuciu wybrzuszeń i części słabo przyczepnej w ilości 100 % pow. ścian i sufitu z wykonaniem nowego tynku cementowo- wap kat III. Zalecana do wygładzania powierzchni ścian drobne kruszywo (do 1 mm) pozwala uzyskać bardzo gładką powierzchnię. Całość tynków, malowana farbą silikatowa (krzemianowa) tynki renowacyjne Na wysokości około 3,0 m ściany wew. wg wskazań graficznych na rysunku wykonany zostanie tynk renowacyjny po wcześniejszym skuci starego tynku i oczyszczeniu powierzchni. Powyższe dotyczy również ścianach wew. korytarza wg wskazań przedstawionych na rysunku nr 2. Zastosowany tynk musi być zgodny z normą EN 998-1( PN-EN ) i spełniający wytyczne instrukcji WTA nr Ogólne wytyczne stosowania tynków renowacyjnych Technologia użycia tynków renowacyjnych jest inna niż w przypadku tradycyjnych wypraw tynkarskich. Nakładanie tynków renowacyjnych jest przede wszystkim obarczone większym reżimem technologicznym, który musi zagwarantować uzyskanie i zachowanie ich specyficznych właściwości. Dotyczy to nawet mieszania suchej mieszanki z wodą podczas przygotowywania zaprawy. Trzeba ściśle przestrzegać zalecanych proporcji i czasu mieszania tylko wówczas uzyska się zaprawę o oczekiwanym stopniu porowatości zarówno w stanie mokrym, jak i po utwardzeniu, gwarantującą jakość tynku. Warstwy systemu powinny być wykonywane zgodnie z technologią, a kluczowe jest przestrzeganie zalecanych oraz co bardzo ważne na całej powierzchni jednakowych grubości poszczególnych warstw. Przed przystąpieniem do prac związanych z aplikacją systemu tynków renowacyjnych zalecane jest określenie stopnia zasolenia podłoża. W przypadku średniego i wysokiego stopnia zasolenia, przed nakładaniem właściwej warstwy tynku renowacyjnego ATLAS ZŁOTY WIEK TR, zastosować należy Podkładowy Tynk Renowacyjny ATLAS ZŁOTY WIEK TRP; w razie niskiego stopnia zasolenia, Tynk Renowacyjny ATLAS ZŁOTY WIEK TR nanosi się bezpośrednio na obrzutkę. Przygotowanie podłoża Wilgotne i zasolone tynki należy usunąć do wysokości około 80 cm powyżej najwyższej widocznej linii zasolenia i/lub zawilgocenia. Zaprawę murarską ze spoin wykuć na głębokość około 20 mm. Następnie odsłoniętą powierzchnię ściany trzeba oczyścić z kurzu, wykwitów, resztek zaprawy i słabo przylegających fragmentów muru. Uwaga! Powstały gruz najlepiej na bieżąco usuwać z placu budowy. Kolejną czynnością jest wykonanie warstwy sczepnej z zaprawy o wysokiej wytrzymałości Obrzutki Renowacyjnej TRO, która zapewni odpowiednią przyczepność kolejno nakładanym warstwom. Obrzutka powinna tworzyć ażurową warstwę, pokrywającą około 50% tynkowanej powierzchni. 5.4 malowanie ścian Tynki wewnętrzne malowane farbami oddychającymi (farby silikatowe) w kolorach jasnych (odcienie jasnego beżu ) 5.5 klatka schodowa - balustrada schodów wraz z stopnicami z kamienia Na rysunku nr 12 przedstawiono szczegół elementu balustrady żeliwnego do otworzenia w ilości 1 szt. Pozostałe elementy balustrady należy oczyścić ręcznie i pozostawić w kolorze naturalnym. Natomiast istniejącą poręcz drewniana oczyścić po przez opalanie w uzupełnieniem niewielkich ubytków i pomalować lakierobejcą Atlas w

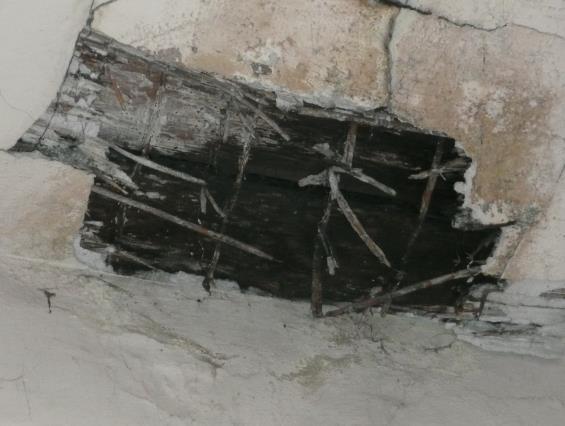

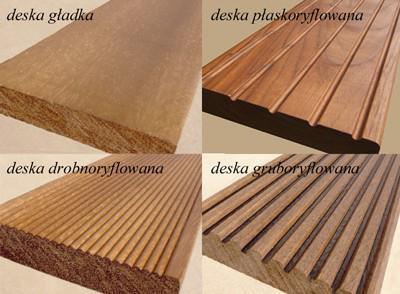

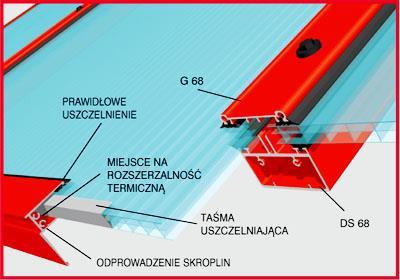

5 5 kolorze Tik. W obrębie naroża ścian korytarza po lewej stronie wejścia do budynku zamontować do wysokości około m deski frezowane gr 1,8 cm malowane lakierobejcą Altax w kolorze Tik. ( na odcinku 60cm cm) Powyższe stanowić będzie zabezpieczenie ścian prze uderzeniami stojących tam pojemników na śmieci na czas ich wyw ozu. Element stopnic schodów kamiennych klatki schodowej zostanie podany zabiegom oczyszczenia po przez czyszczenie mechanicznym strumieniem wody wraz z dodatkami chemicznymi np.: Knauf Środek do czyszczenia kamienia to wysoce aktywny koncentrat, który służy do usuwania resztek betonu, zapraw, wykwitów cementowych, osadów rdzy i kamienia cegieł, płyt glinianych, również z płyt i marmurów ogrodowych. Następnie pow. kamienia zostanie zaimpregnowany środkami chemicznymi celem przywrócenia naturalnej kolorystki kamienia. 5.6 Połać dachowa nad klatką schodową. Istniejąca drewniana konstrukcja dachu z deskowaniem pełnym i pokryciem z blachy płaskiej w której zamontowany jest świetlik stalowy zostanie wymieniona na nową konstrukcję ze względu na zły stan techniczny. Połać dachu nie jest ocieplona z widocznymi dużymi ubytkami w suficie wykonanym na trzcinie na deskowaniu Podkład deskowania i elementy więźby dachowej Istniejące układ konstrukcji pokrycia dachu z krokwi wspartych na murłatach zostanie wymieniony na nowy ze względu na zły stan techniczny przy miejscowym zużycie materiału podkładu deskowania jak i odpadających elementów trzciny pod sufitowej. Na wykonaną w stanie otworzenia konstrukcję dachu z wykonaniem pełnego deskowania ułożona zostanie blacha płaska z obróbkami blacharskimi i nowym świetlikiem wg rozwiązań systemowych. Powyższy zakres prac nie narusza formy i stylu istniejącej konstrukcji budynku. Przewidziano uszkodzone elementy krokwi i murłaty wymienić na nowe o analogicznym przekroju. Zaleca się wykonanie impregnacji grzybobójczej o ogniochronnej elementów wieżby dachowej objętej zakresem remontu. Elementy dachu drewniane zabezpieczone impregnatami przed korozją biologiczną oraz zabezpieczeniem drewna jako materiał trudno zapalny. Przyjęto środki firmy Altax Poznań tel. 61/ Ogniochron zabezpieczenie drewna przed ogniem, grzybami, owadami technicznymi szkodnikami drewna, impregnat solny nawierzchniowy z barwnikiem kontrolnym zielonym zużycie około 40 kg/m3 krotność malowania - 3 głębokość wnikania 4 mm. Konstrukcje dostarczyć na budowę już za impregnowaną z uzupełnieniami malowania na budowie na złączach konstrukcji. W przestrzeni konstrukcji dachu ułożyć na łaceniu i foli wełnę mineralna gr 15 cm, która od spodu pomieszczenia ( sufitu )zostanie wykończona z płyt karton gips wodoodpornych 2* 12,5 mm 5.7 Wymiana pokrycia dachu Projektowana wymiana pokrycia dachu polega na zastąpieniu dotychczasowego pokrycia wykonanego z blachy płaskiej ocynkowanej na pełnym deskowaniu na analogiczne lecz nowe pokrycie z blachy powlekanej płaskiej Model Maxi Classic typ GL 84 na Rabek łączenie stal S320Gd gr 6 mm z rdzeniem obustronnie ocynkowanym i powlekanym powłokami epoksydowymi w kolorze szarym. Obróbki wykonac w analogicznej formie i stylu kolorystycznym 5.8 Świetlik Istniejące doświetlenie klatki schodowej w połaci dachu wykonane z szkła zbrojonego zamocowanego w konstrukcji stalowej i wspartej na podłużnych elementach stalowych jak na rysunku o wym 1,4m/ 1,5 m zostanie zastąpiony systemowym rozwiązaniem z elementów pokrycia z poliwęglanów na konstrukcji systemowej pc Partners Gliwice (Lexan) Przyjęto podparcie w 2 krawędziowe płyt poliwęglanowych Lexan LTC 20/5RS /3300 lub Marlon St longlife pięciokomorowych przezroczystych o grubości 20 mm i szerokości płyty 700 mm o max. długości podpór 1,5 m przy założonym obciążeniu użytkowania 1.2 KN/m2, izolacja termiczna Współczynnik W wynosi 2,6 W/m2 K przepuszczalność światła 76. Dostawca zobowiązany jest dostarczyć aprobaty techniczne ITB na dany produkt.projektowane rozwiązanie jest konstrukcją lżejszą od istniejącej co nie powoduję ujemnego wpływu na istniejący układ ścian podporowych, które są ścianami nośnymi.

6 6 5.9 Posadzka w poziomie parteru. Istniejąca posadzka z płytek lastricowych 15/15 cm zostanie rozebrana. Po mechanicznym oczyszczeniu nawierzchni podłoża wykonać wylewkę samopoziomująca firmy Atlas a następnie ułożyć płytki gressowe szkliwione typ Vulcan Ceramika Gres w kolorze szarym o wymiarach 40/40 cm. Układ płytek w formie karo jak pokazano na rysunku. Na ścianach wykonać cokolik o wysokości 10 cm Uporządkowanie przebiegu instalacji teletechnicznej znajdujących się na ścianach pom. korytarzy parteru i pietra. Przyjęto zasadę,iż przy wykonaniu nowych tynków istniejące przewody teletechniczne jak i instalacji wody zimnej zostaną skryte pod warstwą tynku. Przewody teletechniczne prowadzić w peszlach fi od mm. W przypadku wskazanym na rysunku nr 2 na odcinku A-B (7,5mb) należy dokonać zmiany trasy widocznej na rysunku nr 5. Powyższa zmiana pozwoli na ominięcie elementów sklepień stropu przez które obecnie była prowadzona. Wszelkie małe i nieczynne skrzynki teletechniczne należy zdemontować lub je zaślepić. 6.0 OPINIA TECHNICZNA Budynek mieszkalno- usługowy w Cieszynie przy ul. Głębokiej 48 roboty remontowe scian wew. korytarzy i klatki schodowej elewacji, wymiana świetlika i pokrycia dachu, nad klatką schodową 6.1. Cel i zakres opracowania Niniejsza opinia określa stan techniczny techniczny ścian wew. wraz z ich zawilgoceniem oraz stan techniczy świetlika z pokryciem dachu nad klatką schodową w budynku mieszkalno- usługowym w Cieszynie przy ul. Głębokiej Opis stanu istniejącego ścian, zawilgocenia, pokrycie dachu ze świetlikiem Powyższy obiekt powstał na przełomie XVII i XVIII wieku. Obiekt jest wpisany do rejestru zabytków pod nr. A-234/77 z dnia i znajduję siew zwartej zabudowie miejskiej. Budynek wykonany w konstrukcji tradycyjnej murowanej, dwu kondygnacyjny częściowo podpiwniczony z nieużytkowym poddaszem z dachem dwuspadowym o konstrukcji drewnianej kryty blachą płaską. a) Sciany wewnętrzne z widocznym zawilgoceniem i zasoleniem tynków, ze znacznymi powierzchniami tzw. pustych tynków słabą przyczepnością powierzchni z licznymi spękaniami b) stolarka wewnętrzna budynku wymagająca pełnej renowacji. c) świetlik dachowy wykonany w konstr. stalowej z szybami ze szkła zbrojonego siatką mocno skorodowany

7 7 z widocznymi przeciekami na pow. połaci dachu nad klatka schodową. Brak części podsufitki w obrębie świetlika z widocznymi elementami trzciny. Brak dostępu do części konstrukcyjnej dachu, lecz wobec widocznych zewnętrznych oględziny z poziomu schodów należy przyjąć iż elementy konstrukcyjne dachu ( krokwie) mogą być mocno zawilgocone. Natomiast pokrycie dachu w powyższym obszarze jest w stanie dostatecznym, lecz z uwagi na stan świetlika i proponowanej jego wymiany należy docelowo przyjąć także wymianę pokrycia na nowe. d) konstrukcja schodów wewnętrznej klatki schodowej w stanie dobrym wymagającej bieżącej konserwacji powyższe dotyczy również balustrady żeliwnej. e) istniejąca posadzka na poziomie parteru wykonana z płytek lastricowych jest mocno zużyta z widocznymi elementami wytarcia i uszkodzeń elementów 6.3. Wnioski oraz zestawienie uszkodzeń zakres koniecznych napraw 1. Wewnętrzne tynki wapienno- cementowe w całości zostaną skute z wykonaniem nowych tynków wapienno- cementowych poza obszarem ścian zawilgoconych w poziomie parteru na zawężonym odcinku korytarza gdzie należy wykonać pracą renowacyjno-remontowym z wykonaniem, tynku renowacyjnego na całej wysokości. Wykonanie tynków wew. skucie i wykonanie nowych tynków około 100 % pow. 2. Wykonać bieżącą renowację drzwi wejściowych i pozostałej stolarki okienno- drzwiowej wraz z wymianą 2 szt wewnętrznych okien na klatce schodowej. Wykonać renowacje drzwi po przez czyszczenie ręcznomechaniczne struktury drewna następnie zabezpieczenie drewna środkami np. typ Hylotex Q następnie malowanie lakierem bejca. 3. Wymiana pokrycia dachu wykonanego z blachy ocynkowanej płaskiej wraz z wymiana drewnianą konstrukcją dachu nad klatką schodową przy prowadzonych pracach wymiany świetlika z konstrukcji stalowej na konstrukcje systemowa z elementów lekkich aluminiowych z pokryciem z płyt poliwęglanowych 4 proponuje się dokonanie rozebranie posadzki z płytek lastricowych i wykonanie nowej posadzki z płytek gressowych. 7.0 Wpływ obiektu na środowisko oraz na zdrowie ludzi Powyższa inwestycja nie oddziaływuje swym zakresem na pogorszenie stanu istniejącego środowiska jak i na wpływ czynnika ludzkiego. 8,0 OŚWIADCZENIE O ZGODNOŚCI WYKONANEGO PROJEKTU Powyższy projekt budowlany remontu klatki schodowej i układu komunikacji korytarzowej wymiana świetlika dachowego wraz z wymianą dachu nad klatką schodową w budynek mieszkalnousługowy w ClESZYNIE ul Głęboka 48 dz. nr 65 obręb 42. w zakresie jak wyżej opisano został wykonany zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej zgodnie z z Dz. U Prawo Budowlane Tekst jednolity ustawa z 7 VII 1994 roku oraz rozporządzenie M.I z 12. Iv 2002 roku z zmianami Dz. U. z 2006.nr. 156.poz 1118 mgr inz. R. Raszka inż. bud S. Serafin

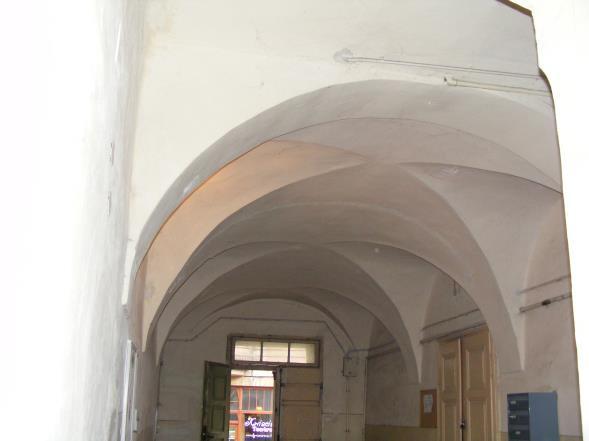

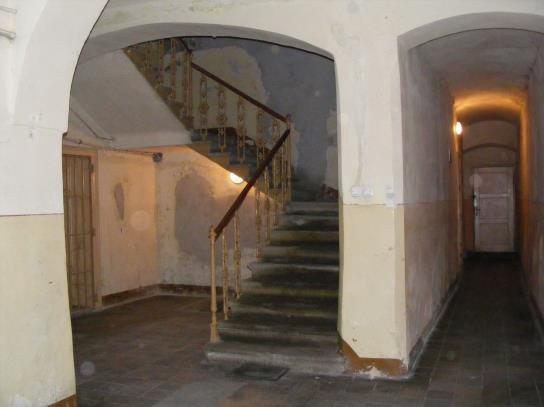

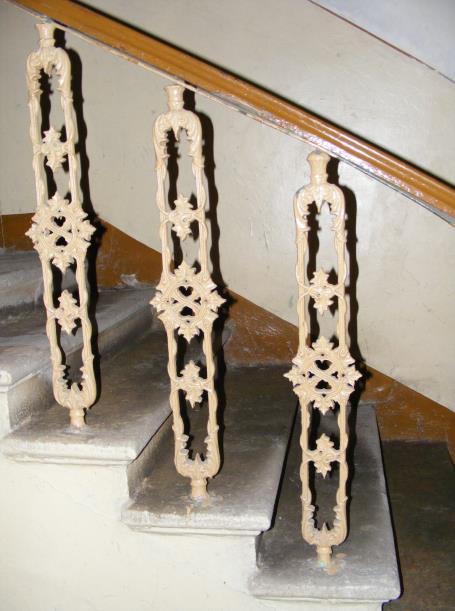

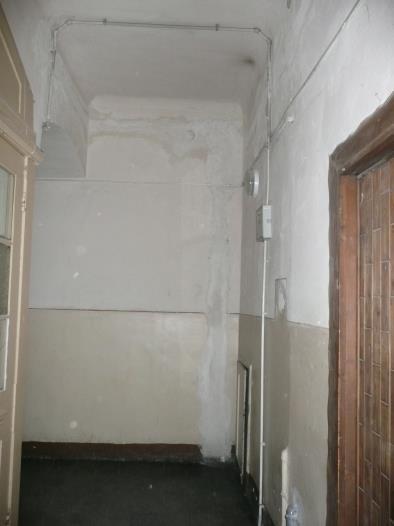

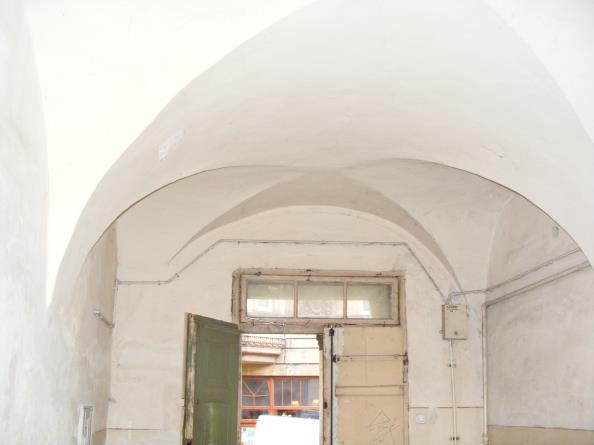

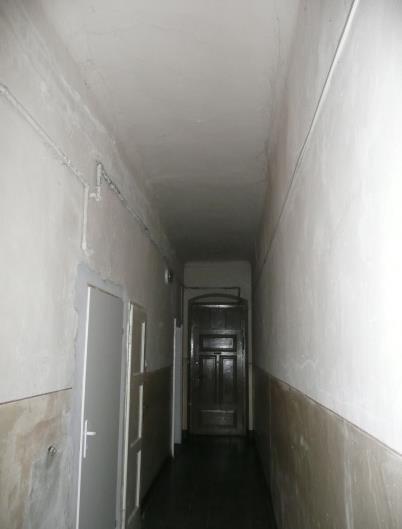

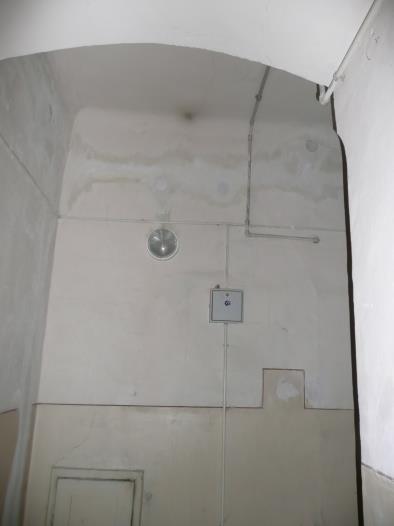

8 8 I. Dokumentacja fotograficzna Instalacja nad tynkowa teletechniczna - wprowadzenie instalacji pod tynk parter Pietro Instal. wody zimnej dn mm oraz teletechniczna wprowadzenie instalacji pod tynk Pietro scianka drewniana wydzielająca klatkę schodową wraz balustradą schodową Renowacja ścianki z wymiana przeszklenia oraz remont balustrady wraz z stopnicami schodów.

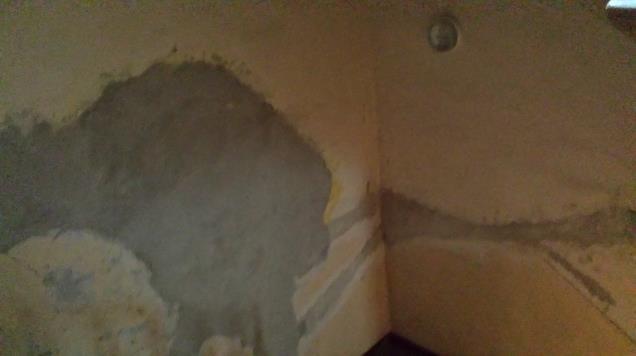

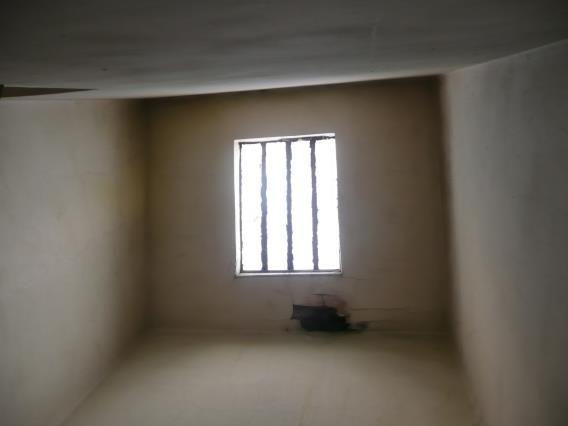

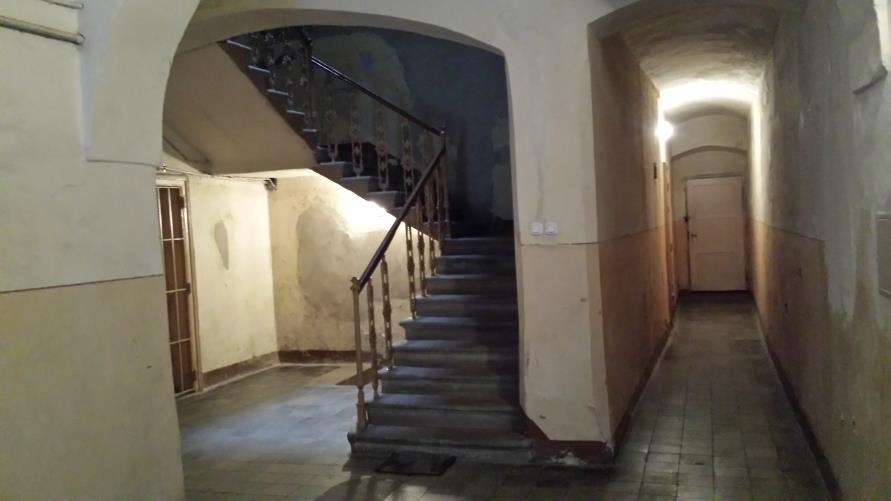

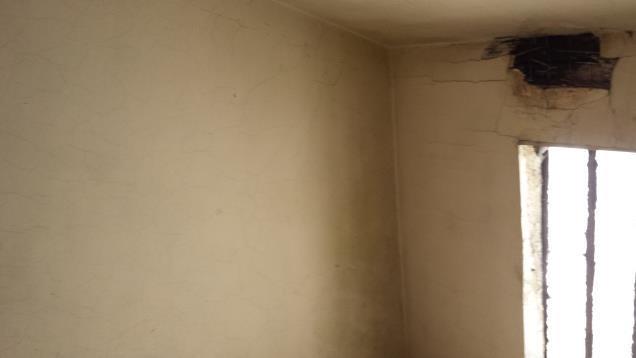

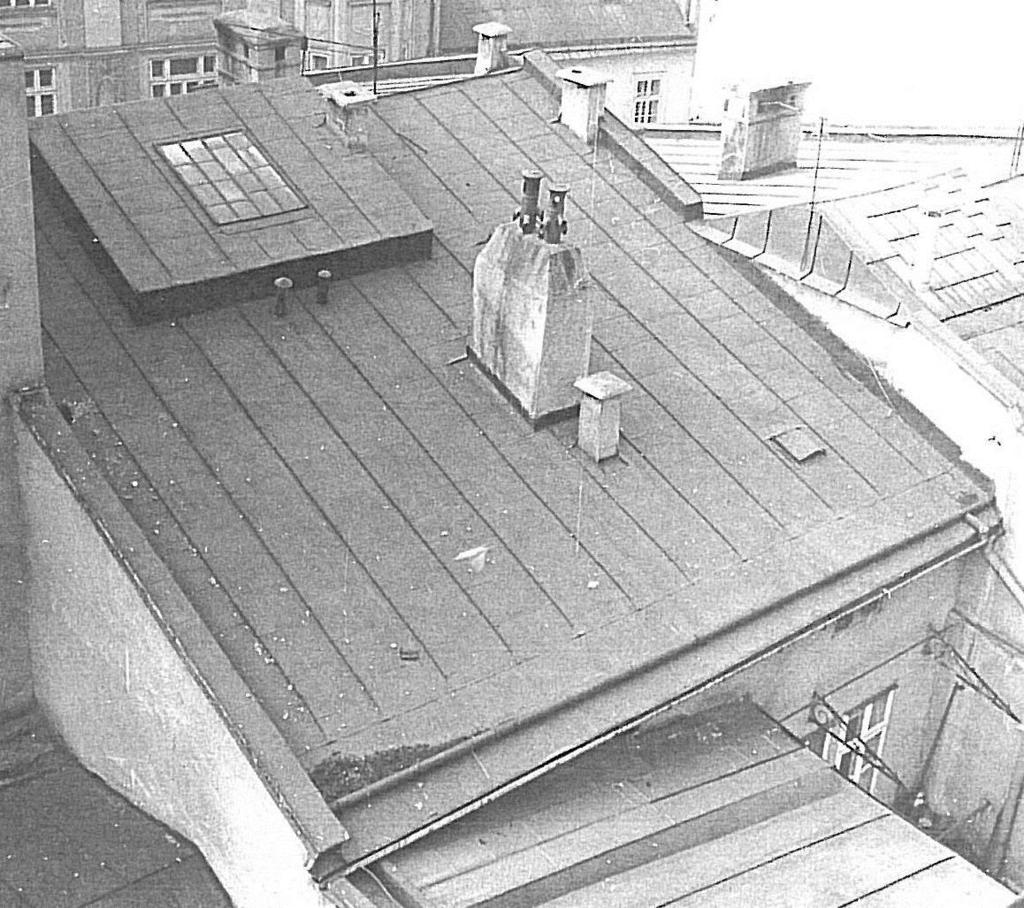

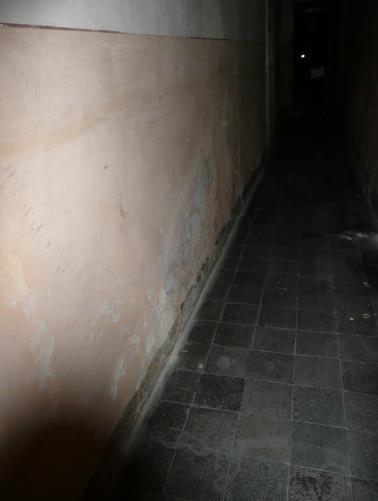

9 9 Parter ściana zwężnienia korytarza i posadzka z pł. lastricowych. Wykonanie tynku renowacyjnego na wskazanym odcinku wg rys. oraz wymiana posadzki z pł. lastricowych na pł. Gressowe Tynki tynki, ubytki, świetlik Świetlik Dach świetlik

10 10 INFORMACJA DOTYCZĄCA BEZPIECZEŃSTWA I OCHRONY ZDROWIA (na podstawie rozporządzenia Ministra Infrastruktury z dnia 23 czerwca 2003 r.) Informacje ogólne 1) Budynek mieszkalno usługowy 2 kondygnacyjny częściowo podpiwniczony (Nazwa budynku') Cieszyn ul. Głeboka 48 dz (Adres inwestycji') 2) ZBM s p z o.o Cieszyn ul. Liburnia 2 (imię i nazwisko oraz adres inwestora ') 3) Robert Raszka,Szczepan Serafin Cieszyn ul. 3 Maja 18 (Imię i nazwisko oraz adres projektanta sporządzającego informację ') Część opisowa 1) Zakres robót dla całego zamierzenia budowlanego: - Remont tynków wew. skucie i wykonanie nowych - Wymiana cześci okien wew. oraz renowacja stolarki drzwiowej - Wymian połaci dachu i świetlika nad klatka schodową - Obróbki blacharskie - Malowanie ścian - Wymiana posadzki z płytek ceram. w poziomie parteru 2) Zabudowa zwarta budynki przylegające bezpośrednio do obiektu remontowanego do działek nr 62/2 oraz 66.. Obiekt w trakcie użytkowania z dostępem od ulicy Głębokiej ( Wykaz istniejących na działce obiektów budowlanych 1 ) 3) Elementy zagospodarowania terenu, które mogą stwarzać zagrożenie bezpieczeństwa i zdrowia ludzi: - Komunikacja wewnętrzna i zewnętrzna obiekt w ciągłym użytkowaniu w zabudowie śródmiejskiej - Rusztowania w klatce schodowej - praca na wysokości (Inne ') 4) Zagrożenia dla bezpieczeństwa i zdrowia ludzi występujące podczas budowy: 4.1) Prowadzenie prac na wysokości powyżej 5m a w szczególności - wykonywanie obróbek blacharskich, roboty blacharskie dachu, montaż systemowego świetlika w dachu,tynki wewnętrzne, malowanie ścian : - niebezpieczeństwo upadku z rusztowań - Roboty pokrywcze na wysokości na wysokości : niebezpieczeństwo upadku z rusztowań 4.2 Wykonywanie prac z udziałem dźwigu: Brak (Inne zagrożenia występujące podczas realizacji robót budowlanych; określić: rodzaj, miejsce oraz czas ich wystąpienia 1 ) 5) Sposobu prowadzenia instruktażu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych 5.1) Przy wykonywaniu ścian: wszyscy pracownicy powinni być zapoznani z przepisami zawartymi w ROZPORZĄDZENIU MINISTRA INFRASTRUKTURY z dnia 6 lutego 2003 r. w sprawie bhp przy wykonywaniu robót budowlanych; Dz.U. nr 47 póz. 401 rozdział 8 - Rusztowania i ruchome podesty robocze, rozdział 9 - Roboty na wysokościach, rozdział 12- Roboty murarskie i tynkarskie, 5,2) przy wykonywaniu prac : wszyscy pracownicy powinni być zapoznani z przepisami zawartymi w rozporządzeniu j.w.; Dz.U. nr 47 póz. 401 rozdział 9 - Roboty na wysokościach, 17 - Roboty dekarskie i izolacyjne 5,3 Przy wykonywaniu prac z użyciem dźwigu: wszyscy pracownicy powinni być zapoznani z przepisami zawartymi w rozporządzeniu j.w.; Dz.U.nr 47 póz.401 rozdział 7 Maszyny i inne urządzenia techniczne 6) Wykaz środków technicznych i organizacyjnych zapobiegającym niebepieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagrożenia zdrowia

11 11 6.1)Na pomieszczeniu socjalnym oznaczonym na planie terenu budowy ( sporządza kierownik budowy) umieścić wykaz zawierający adresy i numery telefonów: - najbliższego punktu lekarskiego - straży pożarnej - posterunku Policji 6.2) W pomieszczeniu socjalnym oznaczonym na planie j/w umieścić punkty pierwszej pomocy obsługiwane przez wyszkolonych w tym zakresie pracowników 6.3) Telefon komórkowy umieścić w pomieszczeniu socjalnym oznaczonym na planie j/w 6.4) Kaski ochronne, umieścić w pomieszczeniu socjalnym oznaczonym na planie j/w 6.5) Pasy i linki zabezpieczające przy pracach na wysokościach, umieścić w pomieszczeniu socjalnym oznaczonym na planie j/w 6.6) Ogrodzenie terenu budowy wykonać o wys. min l,5m,oznakować na planie j/w 6.8) Rozmieścić tablice ostrzegawcze, 6.14) Na terenie budowy za pomocą tablic informacyjnych wyznaczyć drogę ewakuacyjną i oznaczyć na planie j/w...
