METRYKA OPRACOWANIA. Egz. Nr 1. OBIEKT: Budynek Urzędu Stanu Cywilnego. STADIUM: Projekt wymiany stolarki okiennej

Transkrypt

1 Egz. Nr 1 METRYKA OPRACOWANIA OBIEKT: Budynek Urzędu Stanu Cywilnego STADIUM: Projekt wymiany stolarki okiennej LOKALIZACJA: Olesno, ul. Jaronia 2 INWESTOR: Gmina Olesno ADRES INWESTORA: Olesno, ul. Pieloka 21 Projektant: Techn. bud. Mieczysław Domański Opracował: Inż. Paweł Gatkowski Praszka, styczeń 2012 r.

2 SPIS ZAWARTOŚCI OPRACOWANIA 1. Metryka opracowania Zawartość opracowania Oświadczenie, kopia uprawnień i wpis do Izby Opis techniczny do projektu wymiany stolarki okiennej Część graficzna

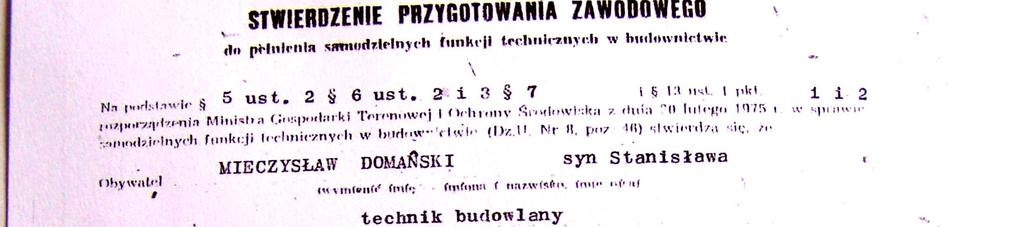

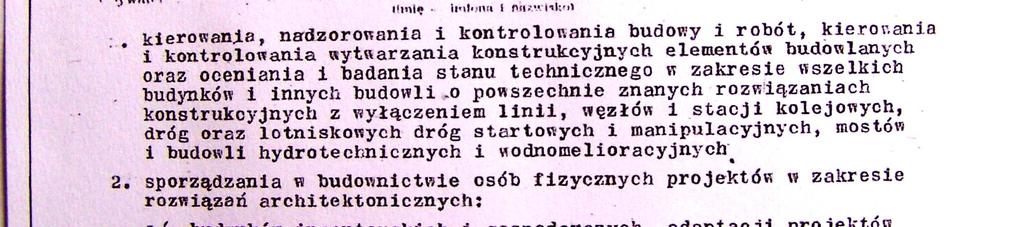

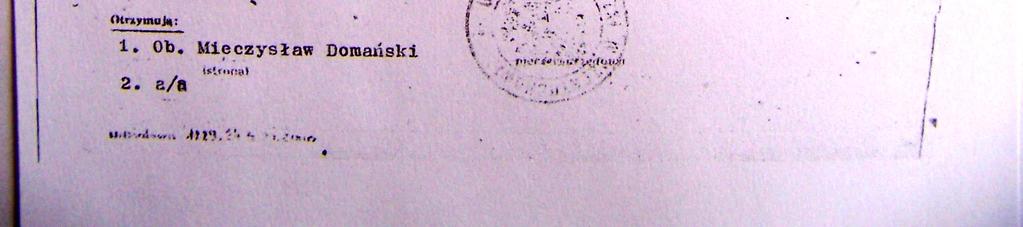

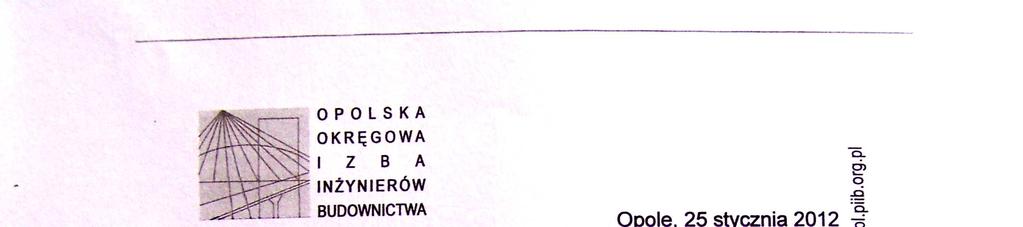

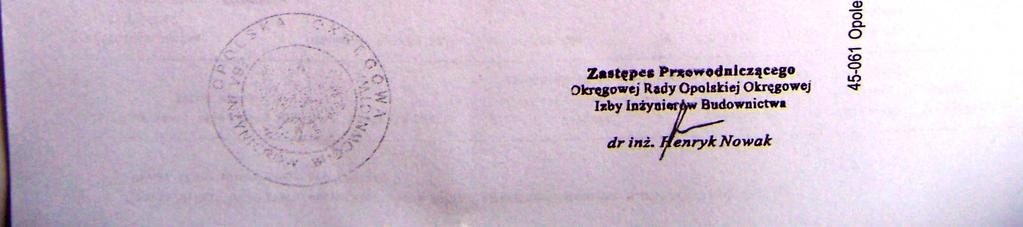

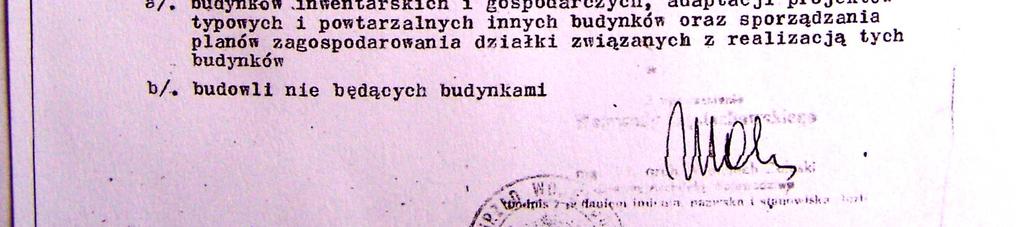

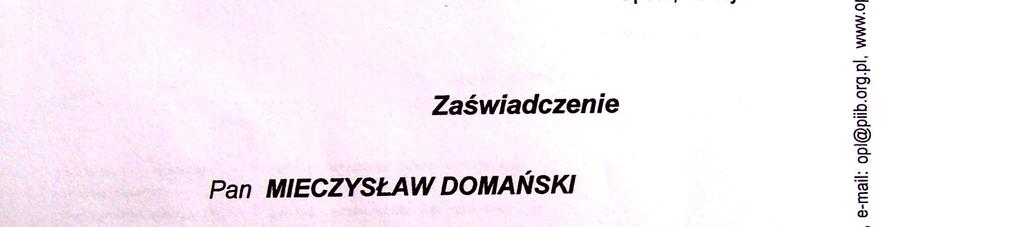

3 OŚWIADCZENIE O SPORZĄDZENIU PROJEKTU WYMIANY STOLARKI OKIENNEJ My niżej podpisani: oświadczamy, na podstawie art. 20 ust. 4 ustawy z dnia 7 lipca 1994 r. - Prawo budowlane (Dz. U. Z 2000 r. nr 106 poz z późniejszymi zmianami), że niniejsze opracowanie projektu wymiany stolarki okiennej jest sporządzone zgodnie z obowiązującymi przepisami oraz zasadami wiedzy technicznej. Nazwa projektu budowlanego: Projekt budowlany wymiany stolarki okiennej Obiekt: Budynek Urzędu Stanu Cywilnego Lokalizacja: Olesno, ul. Jaronia 2 Inwestor: Gmina Olesno Adres inwestora: Olesno, ul. Pieloka Projektant: techn. bud. Mieczysław Domański... 3

4 4

5 5

6 OPIS TECHNICZNY DO PROJEKTU WYMIANY STOLARKI OKIENNEJ 1. Zakres opracowania Zakres opracowania dotyczy wymiany stolarki okiennej w budynku Urzędu Stanu Cywilnego zlokalizowanego w Oleśnie przy ulicy Jaronia Dane wyjściowe do opracowania Zlecenie od Inwestora z dn r. Oględziny techniczne istniejącej stolarki okiennej. Wywiad środowiskowy przeprowadzony z Użytkownikiem obiektu. Fachowa literatura techniczna, normy, warunki techniczne obowiązujące w budownictwie. 3. Ogólny opis obiektu i stolarki okiennej Budynek Urzędu Stanu Cywilnego posiada trzy kondygnacje nadziemne, jest podpiwniczony. Budynek jest zrealizowany w technologii tradycyjnej murowanej o podłużnym układzie ścian nośnych, przykryty dachem wielospadowym, pokrytym papą termozgrzewalną. Istniejąca stolarka okienna to okna drewniane skrzynkowe, malowane farbami olejnymi w kolorze białym. Okna posiadają parapety zewnętrzne wykonane z blachy oraz parapety wewnętrzne drewniane malowane farbami olejnymi. Stan techniczny stolarki okiennej i parapetów jest zły: skorodowane biologicznie elementy konstrukcyjne okien, występują liczne nieszczelności pomiędzy ramami a skrzydłami, miejscowe braki w okitowaniu szyb, miejscowe braki powłok malarskich. 4. Zakres prac a) prace rozbiórkowe - demontaż stolarki okiennej, - demontaż parapetów wewnętrznych i zewnętrznych (również w oknach zamurowanych na poddaszu), - demontaż krat stalowych. b) prace modernizacyjne - montaż stolarki okiennej z PCV, - montaż parapetów zewnętrznych, - uzupełnienie ubytków tynków zewnętrznych między stolarką a ścianą, parapetami i ścianą oraz w miejscach po wykutych kratach, - przyklejenie do istniejących nadproży łukowych płyt ze styropianu, a następnie zabezpieczenie narożnikami i siatką z włókna szklanego, - przymurowanie ościeży bocznych bloczkami z betonu komórkowego, - przymocowanie wymurowanych ościeży kołkami SM do istniejących ścian, - montaż narożników i przyklejenie siatki z włókna szklanego na wymurowanych ościeżach bocznych, - montaż parapetów wewnętrznych, - gruntowanie powierzchni nadproży i ościeży na całej szerokości, 6

7 - wykonanie gładzi gipsowych na nadprożach i ościeżach wewnętrznych, - malowanie nadproży i ościeży wewnętrznych. c) prace zabezpieczające - zabezpieczenie wnętrza pomieszczeń U.S.C. folią ochronną, - zabezpieczenie terenu wokół budynku i wejść do budynku w trakcie prowadzenia prac, - zabezpieczenie otworów okiennych w czasie prowadzenia prac budowlanych. 5. Opis prac Zakres projektu obejmuję wymianę starej drewnianej stolarki okiennej na nową stolarkę okienną z PCV na profilach 5 lub 6 komorowych w kolorze białym, wypełnionych szybami niskoemisyjnymi o współczynniku U=1,1 w/(m2*k). Podział poszczególnych skrzydeł okiennych musi być zbliżony do podziału istniejących okien. W pomieszczeniach na parterze gdzie występują zabezpieczające kraty stalowe, należy po zdemontowaniu krat zamontować okna z szybami antywłamaniowymi P4 i okuciami antywłamaniowymi WK2. W pomieszczeniach na parterze gdzie mieści się solarium, należy zamontować 2 szt. okien wyposażonych w kratkę wentylacyjną zamontowaną w skrzydle górnym w panelu ocieplonym gr. 20 mm, w kolorze białym. Na klatce schodowej budynku okna należy złożyć z dwóch niezależnych części (okien), połączonych wkrętami samowiercącymi i profilem łączącym z PCV. Wszystkie okna należy wyposażyć w nawiewniki ciśnieniowe samoregulujące. Okna montować do muru kotwami rozporowymi fi 10 mm w rozstawie zgodnym z zaleceniami producentów stolarki i uszczelnić pianką poliuretanową. Parapety zewnętrzne należy wykonać z blach stalowych powlekanych o gr. 0,55-0,6 mm, malowanych farbami w kolorze RAL Parapety wewnętrzne należy wykonać z PCV komorowego w kolorze białym. Parapety zewnętrzne i wewnętrzne należy wyposażyć w zakończenia systemowe z PCV w kolorach j.w. Na poddaszu w zamurowanych oknach należy wymienić również parapety zewnętrzne, po wcześniejszym ustawieniu rusztowania zewnętrznego kolumnowego. Parapety wewnętrzne i zewnętrzne montować na piance poliuretanowej. Do nadproży łukowych przykleić płyty styropianowe EPS o średniej grubości 8 cm zaprawą np. LEPSTYR. Do ościeży bocznych domurować ścianki gr. 6 cm z bloczka z betonu komórkowego odmiany 500 na zaprawie klejowej np. MURLEP 125. Wymurowaną ściankę dodatkowo wzmocnić z murem poprzez montaż kołków SM 8*120 mm w ilości 2 szt. na pustak. Płyty styropianowe i ścianki z betonu komórkowego (nadproża i ościeża boczne) zabezpieczyć narożnikami z siatką, a następnie przykleić siatkę z włókna szklanego na zaprawie np. STYRLEP. Następnie zagruntować powierzchnię preparatem gruntującym np. GRUNTOLIT-W i wykonać gładź gipsową np. GIPSEL PLUS 603. Wokół stolarki okiennej (na zewnątrz i wewnątrz) na styku: oknoościeże, parapet-ościeże, okno-parapet wykonać uszczelnienie z masy silikonowej np. SILIKOLOR 720 i TYTAN SILIKON AKRYLOWY. Całość ościeży wewnętrznych pomalować farbą emulsyjną np. EKO-ŚNIEŻKA MAX. 7
