1 1. Router brzegowy 1.1. Ustawienia ogólne LAN 1.2. Ustawienia ogólne WLAN 2. VigorAP 2.1. AP Ustawienia systemowe Ustawienia podstawowe Bezpieczeństwo 2.2. AP Tryb pracy Ustawienia ogólne LAN Ustawienia ogólne WLAN 3. Status routera brzegowego 4. Sprawdzenie łączności Tryb Stacja-Infrastruktura pozwala na przewodowe podłączenie urządzeń (w przykładzie PC3) do VigorAP i pracę w trybie klienta bezprzewodowego. Główne założenia: Tryb pracy routera brzegowego: AccessPoint Tryb pracy VigorAP: Stacja-Infrastruktura Standardy: b/g/n urządzenia pracują na tym samym kanale radiowym kanał 11 urządzenia wykorzystują ten sam SSID test (Vigor AP łączy się z SSID test ) oraz tryb zabezpieczeń WPA2(AES)/PSK z kluczem testtest urządzenia w sieci lokalnej: - bezprzewodowy router brzegowy (serwer DHCP, punkt dostępu) LAN IP Vigor AP - IP PC1 (host podłączony przewodowo do routera brzegowego) - IP PC2 (host podłączony bezprzewodowo do routera brzegowego) - IP PC3 (host podłączony przewodowo do Vigor AP) - IP Uwaga! W trybie Stacja-Infrastruktura nie należy używać funkcji Przypisz IP do MAC w routerze brzegowym, gdyż komputery podłączone do VigorAP prezentują się adresem MAC VigorAP (patrz punkt 3). 1/6

168.1.1. 1.2. Ustawienia ogólne WLAN Przejdź do zakładki WLAN>>Ustawienia ogólne w panelu konfiguracyjnym routera.

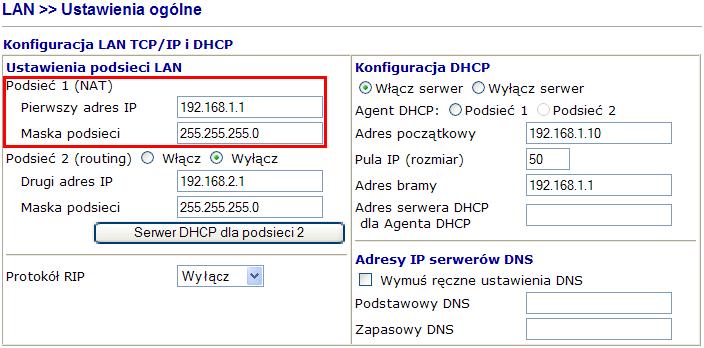

2 1. Router brzegowy 1.1. Ustawienia ogólne LAN Przejdź do zakładki LAN>>Ustawienia ogólne w panelu konfiguracyjnym routera i sprawdź lub zmień Adres IP na właściwy. W przykładzie użyto adresu IP Ustawienia ogólne WLAN Przejdź do zakładki WLAN>>Ustawienia ogólne w panelu konfiguracyjnym routera. Poniżej ustawienia zgodne z 1.3. Bezpieczeństwo WLAN Przejdź do zakładki WLAN>>Ustawienia zabezpieczeń w panelu konfiguracyjnym routera. Poniżej ustawienia zgodne z założeniami przykładu dla klientów bezprzewodowych. 2/6

1. Ustawienia systemowe Przejdź do zakładki Ustawienia systemowe w

1.2. Ustawienia podstawowe Przejdź do zakładki Ustawienia podstawowe

3 2. VigorAP 2.1. AP Ustawienia systemowe Przejdź do zakładki Ustawienia systemowe w panelu konfiguracyjnym VigorAP700. Poniżej ustawienia zgodne z Ustawienia podstawowe Przejdź do zakładki Ustawienia podstawowe w panelu konfiguracyjnym VigorAP700. Poniżej ustawienia zgodne z Bezpieczeństwo Przejdź do zakładki Bezpieczeństwo w panelu konfiguracyjnym VigorAP700. Poniżej ustawienia zgodne z 3/6

2.2. AP800 2.2.1. Tryb pracy Przejdź do zakładki Operation mode w panelu konfiguracyjnym VigorAP800. Wybierz tryb Station-Infrastructure.

4 2.2. AP Tryb pracy Przejdź do zakładki Operation mode w panelu konfiguracyjnym VigorAP800. Wybierz tryb Station-Infrastructure Ustawienia ogólne LAN Przejdź do zakładki LAN>>General setup w panelu konfiguracyjnym VigorAP800. Poniżej ustawienia zgodne z 4/6

5 Ustawienia ogólne WLAN Przejdź do zakładki Wireless LAN>>General setup w panelu konfiguracyjnym VigorAP800. Kliknij przycisk Add aby utworzyć nowy profil. Poniżej ustawienia profilu zgodne z Wybierz stworzony profil a następnie kliknij przycisk Connect aby połączyć. 5/6

3. Status routera brzegowego Przejdź do zakładki WLAN>>Lista stacji w panelu konfiguracyjnym routera brzegowego. Znajduje się tu lista podłączonych stacji bezprzewodowych.

6 3. Status routera brzegowego Przejdź do zakładki WLAN>>Lista stacji w panelu konfiguracyjnym routera brzegowego. Znajduje się tu lista podłączonych stacji bezprzewodowych. Następnie przejdź do zakładki Diagnostyka>>Tablica ARP w panelu konfiguracyjnym routera brzegowego. Zauważ, że PC3 prezentuje się adresem MAC Vigor AP. 4. Sprawdzenie łączności Ping z PC3 do PC1: Krzysztof Skowina Specjalista ds. rozwiązań sieciowych k.skowina@brinet.pl 6/6
