Vigor AP - tryb AP Bridge WDS

Wielkość: px
Rozpocząć pokaz od strony:

Download "Vigor AP - tryb AP Bridge WDS"

Transkrypt

1 1. Router brzegowy 1.1. Ustawienia ogólne LAN 1.2. Ustawienia ogólne WLAN 1.3. Bezpieczeństwo WLAN 1.4. WDS tryb bridge 2. VigorAP 2.1. AP Ustawienia systemowe Ustawienia podstawowe Bezpieczeństwo 2.2. AP710/AP800/AP810/AP900/AP910C Tryb pracy Ustawienia ogólne LAN Ustawienia ogólne WLAN Bezpieczeństwo WLAN 3. Status routera brzegowego 4. Sprawdzenie łączności Tryb AP Bridge WDS zapewnia bezprzewodowe przesyłanie danych pomiędzy segmentami LAN. Tryb pozwala na ustanowienie bezprzewodowego połączenia z czterema bezprzewodowymi punktami dostępowymi pracującymi w trybie bridge. W trybie AP Bridge WDS, dane mogą być przesyłane pomiędzy hostami podłączonymi do bezprzewodowego routera brzegowego (w przykładzie PC1, PC2) a lokalnymi hostami przewodowymi (w przykładzie PC3) i bezprzewodowymi (w przykładzie PC4) podłączonymi do VigorAP. Główne założenia: Tryb pracy routera brzegowego: WDS Bridge z AccessPoint Tryb pracy VigorAP: AP Bridge WDS Standardy: b/g/n urządzenia pracują na tym samym kanale radiowym kanał 11 urządzenia wykorzystują ten sam SSID test (Vigor AP łączy się z SSID test ) oraz tryb zabezpieczeń WPA2(AES)/PSK z kluczem testtest urządzenia w sieci lokalnej: - bezprzewodowy router brzegowy (serwer DHCP, punkt dostępu) LAN IP Vigor AP - IP PC1 (host podłączony przewodowo do routera brzegowego) - IP PC2 (host podłączony bezprzewodowo do routera brzegowego) - IP PC3 (host podłączony przewodowo do Vigor AP) - IP PC4 (host podłączony bezprzewodowo do Vigor AP)- IP /10

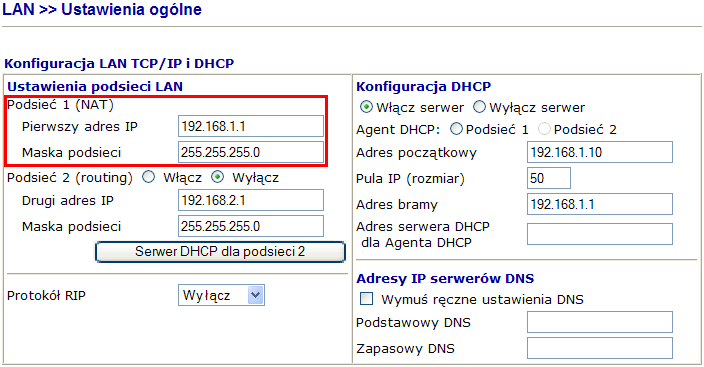

2 1. Router brzegowy 1.1. Ustawienia ogólne LAN Przejdź do zakładki LAN>>Ustawienia ogólne w panelu konfiguracyjnym routera i sprawdź lub zmień Adres IP na właściwy. W przykładzie użyto adresu IP Ustawienia ogólne WLAN Przejdź do zakładki WLAN>>Ustawienia ogólne w panelu konfiguracyjnym routera. Poniżej ustawienia zgodne z założeniami przykładu 2/10

3 1.3. Bezpieczeństwo WLAN Przejdź do zakładki WLAN>>Ustawienia zabezpieczeń w panelu konfiguracyjnym routera. Poniżej ustawienia zgodne z założeniami przykładu 1.4. WDS tryb bridge Metoda 1: wykrycie dostępnych AP Przejdź do zakładki WLAN>>Wykrywanie AP w panelu konfiguracyjnym routera brzegowego. Kliknij przycisk Skanuj aby wyszukać dostępne sieci bezprzewodowe. Metoda 2: manualne ustawienia W AP700 przejdź do zakładki Strona Główna w panelu konfiguracyjnym. Odczytaj i zanotuj adres MAC. W AP710/AP800/AP810/AP900/AP910C przejdź do zakładki System Maintenance>>System Status w panelu konfiguracyjnym. Odczytaj i zanotuj adres MAC modułu WLAN. 3/10

4 Przejdź do zakładki WLAN>>Ustawienia WDS w panelu konfiguracyjnym routera brzegowego. Wybierz tryb Bridge, w opcji Zabezpieczenia wybierz Klucz i wprowadź odpowiedni klucz dla połączenia WDS. Następnie Włącz Adres MAC partnera i użyj odpowiedniego adresu MAC. Włącz funkcję Access Pointa jeżeli Vigor ma pełnić również taką rolę. W przykładzie użyto wartości jak na rysunku poniżej. Uwaga!!! Typ klucza DrayTek WPA służy do szyfrowania połączenia WDS pomiędzy bezprzewodowymi routerami Vigor. Typ klucza WPA i WPA2 służy do szyfrowania połączenia WDS pomiędzy bezprzewodowym routerem Vigor a Access point VigorAP. 4/10

5 2. Vigor AP 2.1. AP Ustawienia systemowe Przejdź do zakładki Ustawienia systemowe w panelu konfiguracyjnym Vigor AP700. Poniżej ustawienia zgodne z założeniami przykładu Ustawienia podstawowe Przejdź do zakładki Ustawienia podstawowe w panelu konfiguracyjnym Vigor AP700. Użyj odpowiedniego adresu MAC zanotowanego w punkcie 1. dla routera brzegowego. Poniżej ustawienia zgodne z założeniami przykładu Bezpieczeństwo Klienci bezprzewodowi: Przejdź do zakładki Bezpieczeństwo w panelu konfiguracyjnym Vigor AP700. Poniżej ustawienia zgodne z założeniami przykładu. 5/10

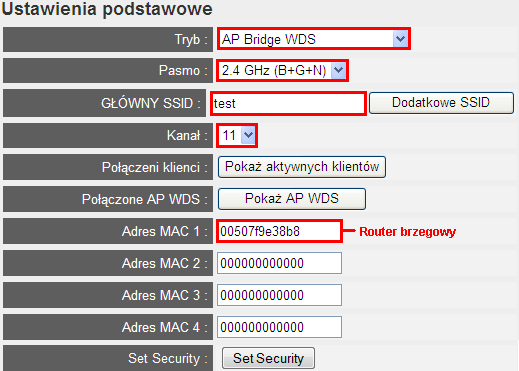

6 Łącze WDS: Przejdź do zakładki Ustawienia podstawowe w panelu konfiguracyjnym Vigor AP700. Kliknij przycisk Set Security. Poniżej ustawienia zgodne z założeniami przykładu. 6/10

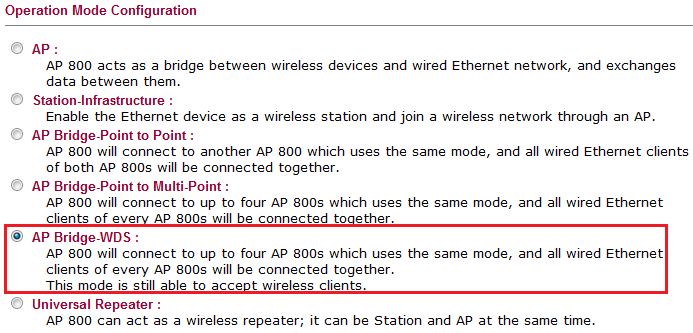

7 2.2. AP710/AP800/AP810/AP900/AP910C Tryb pracy Przejdź do zakładki Operation mode w panelu konfiguracyjnym VigorAP. Wybierz tryb AP Bridge WDS Ustawienia ogólne LAN Przejdź do zakładki LAN>>General setup w panelu konfiguracyjnym VigorAP. Poniżej ustawienia zgodne z założeniami przykładu. 7/10

8 Ustawienia ogólne WLAN Metoda 1: wykrycie dostępnych AP Przejdź do zakładki Wireless LAN>>AP Discovery w panelu konfiguracyjnym VigorAP. Kliknij przycisk Scan aby wyszukać dostępne sieci bezprzewodowe. Metoda 2: manualne ustawienia W routerze brzegowym przejdź do zakładki System>>Status systemu w panelu konfiguracyjnym. Odczytaj i zanotuj adres MAC modułu WLAN. 8/10

9 Przejdź do zakładki Wireless LAN>>General setup w panelu konfiguracyjnym VigorAP. Poniżej ustawienia zgodne z założeniami przykładu Bezpieczeństwo WLAN Przejdź do zakładki Wireless LAN>>Security w panelu konfiguracyjnym VigorAP. Poniżej ustawienia zgodne z założeniami przykładu. 9/10

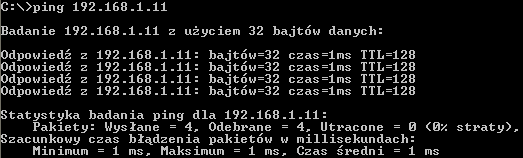

10 3. Status routera brzegowego Przejdź do zakładki WLAN>>Lista stacji w panelu konfiguracyjnym routera brzegowego. Znajduje się tu lista podłączonych stacji bezprzewodowych. Następnie przejdź do zakładki Diagnostyka>>Tablica ARP w panelu konfiguracyjnym routera brzegowego. Zauważ, że każde z urządzeń w LAN prezentuje się własnym adresem IP i MAC. 4. Sprawdzenie łączności Ping z PC4 do PC1: Krzysztof Skowina Specjalista ds. rozwiązań sieciowych k.skowina@brinet.pl 10/10
