1 SIECI KOMPUTEROWE I TECHNOLOGIE INTERNETOWE, AiR r. I, sem. II Politechnika Gdańska Wydział Elektrotechniki i Automatyki Katedra Inżynierii Systemów Sterowania SIECI KOMPUTEROWE I TECHNOLOGIE INTERNETOWE Temat: Budowa, konfiguracja oraz testy heterogenicznej sieci komputerowej Ćwiczenia Laboratoryjne nr 2 Opracowanie: Rutkowski Tomasz, dr inż. Tarnawski Jarosław, dr inż. Gdańsk, marzec 2011

2 Ćwiczenie 1 Celem ćwiczenia jest zestawienie, uruchomienie oraz testy heterogenicznej sieci komputerowej w Laboratorium E55 (Rysunek 1, Tabela 1). Sieć ma charakter heterogeniczny występują połączenia oparte o karty WiFi, połączenia z wykorzystaniem kabla typu skrętka oraz kabla koncentrycznego. Budowa sieci prowadzona jest w czterech grupach: I. Grupa 1: zajmuje się przygotowaniem połączenia oraz konfiguracją komputerów K1 oraz K2 z wykorzystaniem skrętki II. Grupa 2: zajmuje się przygotowaniem połączenia oraz konfiguracją komputerów K3, K4 oraz K5 z wykorzystaniem skrętki III. Grupa 3: zajmuje się konfiguracją połączenia radiowego (WiFi) w komputerach K7 i K10 oraz podłączeniem punktu dostępowego PD (ang. access point, AP) oraz komputera K6 z wykorzystaniem skrętki IV. Grupa 4: zajmuje się przygotowaniem połączenia komputerów K8 i K9 z wykorzystaniem kabla koncentrycznego V. Grupa 5: zajmuje się przygotowaniem połączenia oraz konfiguracją komputerów K11, K12 oraz K13 z wykorzystaniem skrętki 2

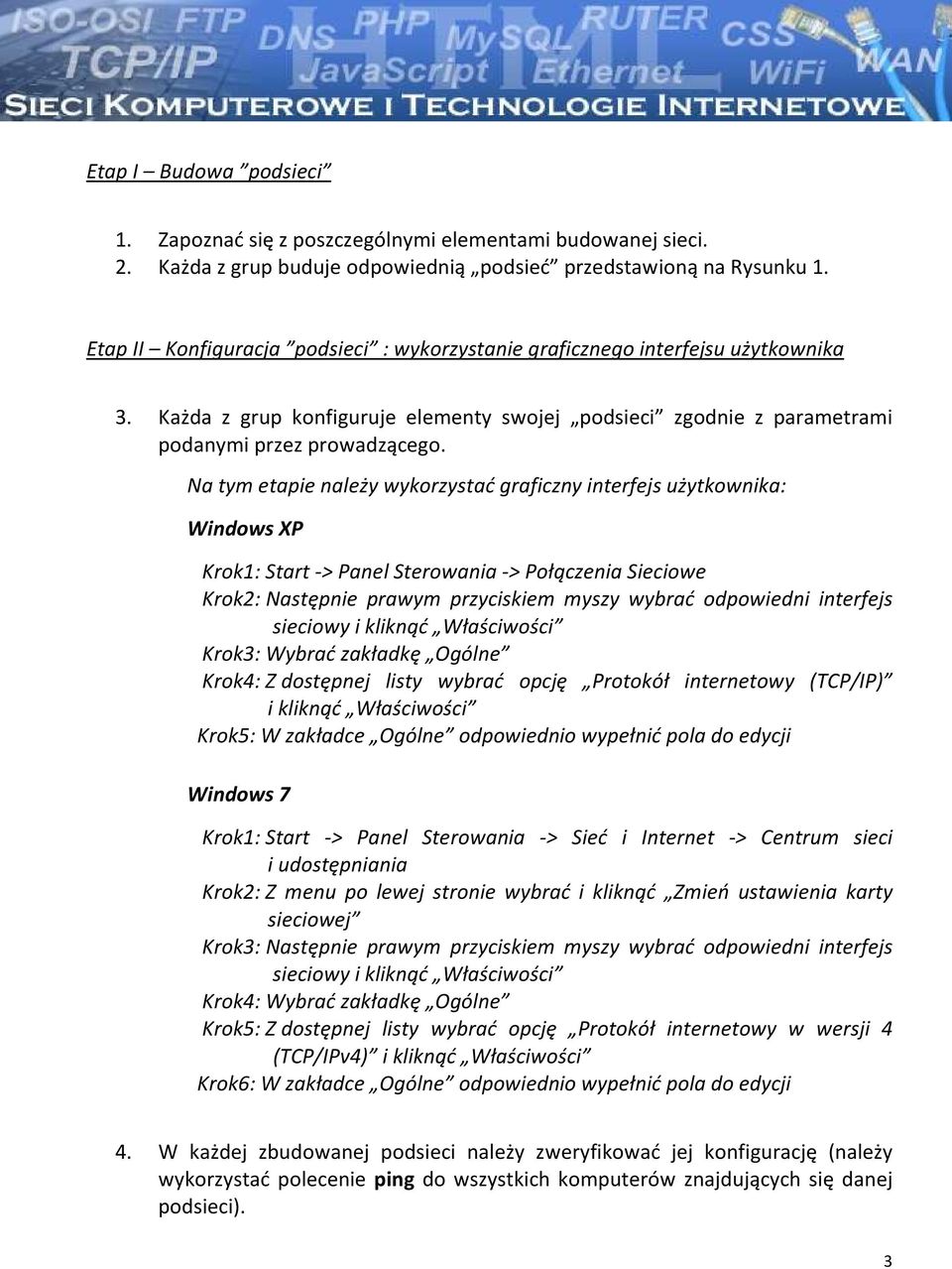

3 Etap I Budowa podsieci 1. Zapoznać się z poszczególnymi elementami budowanej sieci. 2. Każda z grup buduje odpowiednią podsieć przedstawioną na Rysunku 1. Etap II Konfiguracja podsieci : wykorzystanie graficznego interfejsu użytkownika 3. Każda z grup konfiguruje elementy swojej podsieci zgodnie z parametrami podanymi przez prowadzącego. Na tym etapie należy wykorzystać graficzny interfejs użytkownika: Windows XP Krok1: Start -> Panel Sterowania -> Połączenia Sieciowe Krok2: Następnie prawym przyciskiem myszy wybrać odpowiedni interfejs sieciowy i kliknąć Właściwości Krok3: Wybrać zakładkę Ogólne Krok4: Z dostępnej listy wybrać opcję Protokół internetowy (TCP/IP) i kliknąć Właściwości Krok5: W zakładce Ogólne odpowiednio wypełnić pola do edycji Windows 7 Krok1: Start -> Panel Sterowania -> Sieć i Internet -> Centrum sieci i udostępniania Krok2: Z menu po lewej stronie wybrać i kliknąć Zmień ustawienia karty sieciowej Krok3: Następnie prawym przyciskiem myszy wybrać odpowiedni interfejs sieciowy i kliknąć Właściwości Krok4: Wybrać zakładkę Ogólne Krok5: Z dostępnej listy wybrać opcję Protokół internetowy w wersji 4 (TCP/IPv4) i kliknąć Właściwości Krok6: W zakładce Ogólne odpowiednio wypełnić pola do edycji 4. W każdej zbudowanej podsieci należy zweryfikować jej konfigurację (należy wykorzystać polecenie ping do wszystkich komputerów znajdujących się danej podsieci). 3

4 Etap III Łączenie wszystkich podsieci i testy 5. Za pomocą przełącznika głównego (switcha), zgodnie ze wskazówkami prowadzącego, połączyć wszystkie podsieci. 6. Każda z grup powinna zweryfikować łączność z komputerami ze wszystkich podsieci (należy wykorzystać polecenie ping). 7. Zgodnie ze wskazówkami prowadzącego, na każdym z komputerów założyć na Pulpicie i udostępnić katalog SKiTI_KXX (gdzie KXX to nr komputera). 8. Odszukać pozostałe komputery pracujące w tej samej grupie roboczej co dany komputer. Windows XP Krok1: Start -> Mój komputer Krok2: Następnie w polu Inne miejsca wybrać opcję Moje miejsca sieciowe Krok3: Następnie w polu Zadania sieciowe wybrać opcję Wyświetl komputery grupy roboczej Windows 7 Krok1: Na pulpicie kliknąć ikonkę Sieć 9. Sprawdzić czy na pozostałych komputerach są udostępnione odpowiednie katalogi. 10. Odszukać plik lista_obecności.txt znajdujący się na komputerze K4 w katalogu SKiTI_K4 i dokonać odpowiednich wpisów (zgodnie ze wskazówkami prowadzącego). Etap IV atak typu ping flood 11. Zgodnie ze wskazówkami prowadzącego, przeprowadzić atak typu ping flood na wybrany komputer w zbudowanej sieci. 4

5 Etap V dynamiczne ustawienia interfejsu sieciowego : wykorzystanie polecenia netsh 12. Za pomocą polecenia netsh przeprowadzić rekonfigurację każdej z podsieci ze statycznej konfiguracji interfejsu sieciowego na konfigurację pozyskiwaną dynamicznie, zgodnie z protokołem DHCP (ang. Dynamic Host Configuration Protocol). Windows XP i Windows 7 Na tym etapie należy wykorzystać Okno Wiersza Poleceń : Krok1: Start -> Uruchom Krok2: W oknie Otwórz: wpisać cmd, a następnie kliknąć OK Krok3: W Oknie Wiersza Poleceń wpisać cd \ i kliknąć ENTER Krok4: W celu zidentyfikowania nazwy interfejsu sieciowego (domyślna nazwa to Połączenie lokalne ) można wykorzystać następujące polecenie Okna Wiersza Poleceń : netsh interface ip show config Polecenie to wyświetla listę wszystkich interfejsów sieciowych dostępnych w komputerze Krok5: W celu przełączenia określonego interfejsu sieciowego z adresu statycznego IP na adres pozyskiwany dynamicznie zgodnie z protokołem DHCP, w Oknie Wiersza Poleceń należy wpisać następujące polecenie: netsh interface ip set address Połączenie lokalne dhcp Krok6: Dodatkowo aby pozyskać dynamicznie adresy serwerów DNS zgodnie z protokołem DHCP, należy wpisać następujące polecenie: netsh interface ip set dns "Połączenie lokalne" dhcp Uwaga: Połączenie lokalne jest nazwą interfejsu sieciowego dostępnego w danym komputerze Gdy jest to konieczne, nazwę tę należy zmienić zgodnie z listą prezentowaną przez polecenie w Kroku4). 13. Wykorzystując polecenie ipconfig zweryfikować wprowadzone zmiany w ustawieniu interfejsu sieciowego. W Oknie Wiersza Poleceń należy wpisać polecenie: ipconfig 5

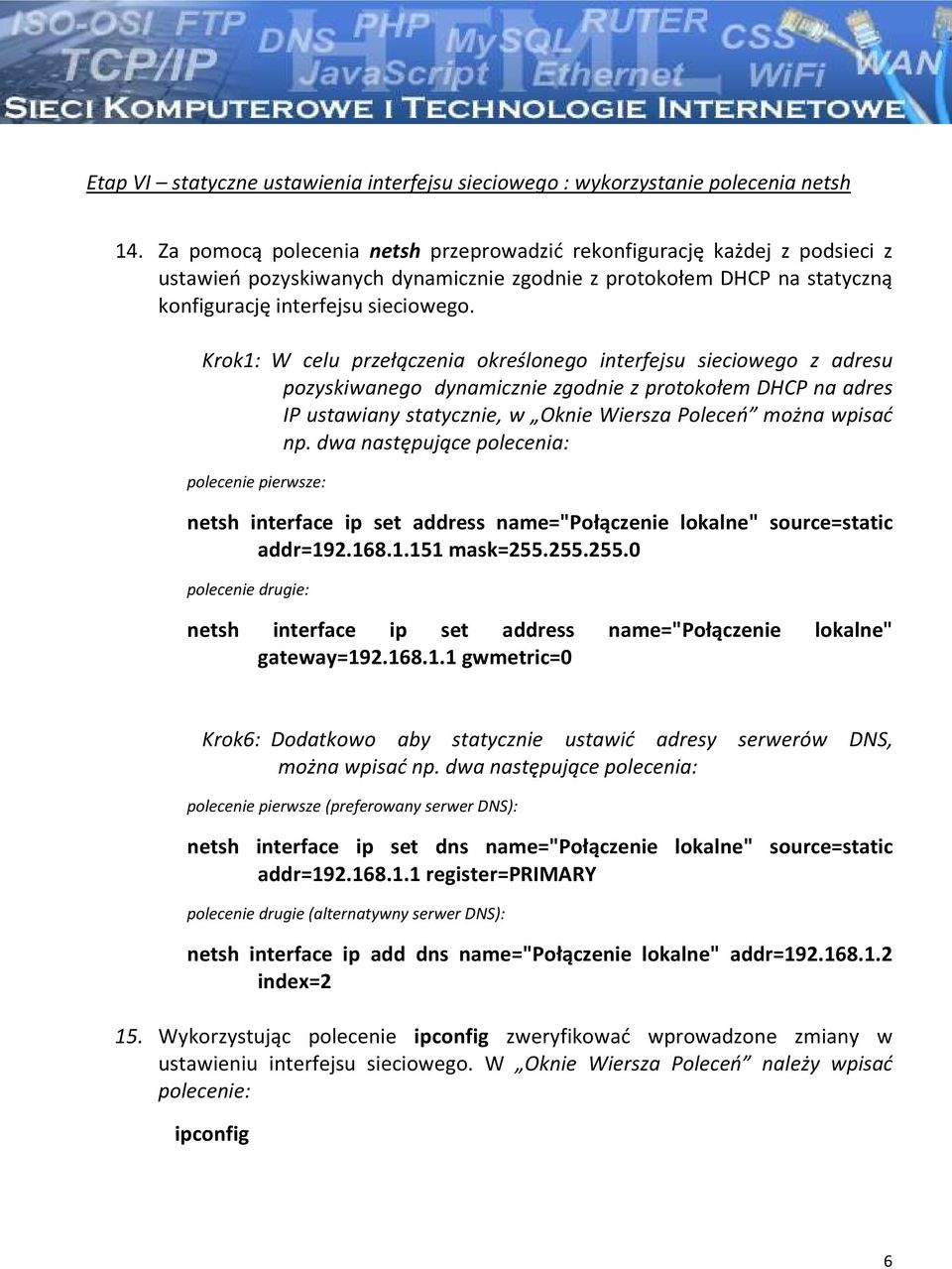

6 Etap VI statyczne ustawienia interfejsu sieciowego : wykorzystanie polecenia netsh 14. Za pomocą polecenia netsh przeprowadzić rekonfigurację każdej z podsieci z ustawień pozyskiwanych dynamicznie zgodnie z protokołem DHCP na statyczną konfigurację interfejsu sieciowego. Krok1: W celu przełączenia określonego interfejsu sieciowego z adresu pozyskiwanego dynamicznie zgodnie z protokołem DHCP na adres IP ustawiany statycznie, w Oknie Wiersza Poleceń można wpisać np. dwa następujące polecenia: polecenie pierwsze: netsh interface ip set address name="połączenie lokalne" source=static addr= mask= polecenie drugie: netsh interface ip set address name="połączenie lokalne" gateway= gwmetric=0 Krok6: Dodatkowo aby statycznie ustawić adresy serwerów DNS, można wpisać np. dwa następujące polecenia: polecenie pierwsze (preferowany serwer DNS): netsh interface ip set dns name="połączenie lokalne" source=static addr= register=primary polecenie drugie (alternatywny serwer DNS): netsh interface ip add dns name="połączenie lokalne" addr= index=2 15. Wykorzystując polecenie ipconfig zweryfikować wprowadzone zmiany w ustawieniu interfejsu sieciowego. W Oknie Wiersza Poleceń należy wpisać polecenie: ipconfig 6

7 Etap VII podsumowanie 16. Omówić sposób połączenia, wąskie gardła i ograniczenia zbudowanej w ramach laboratorium sieci komputerowej. 7

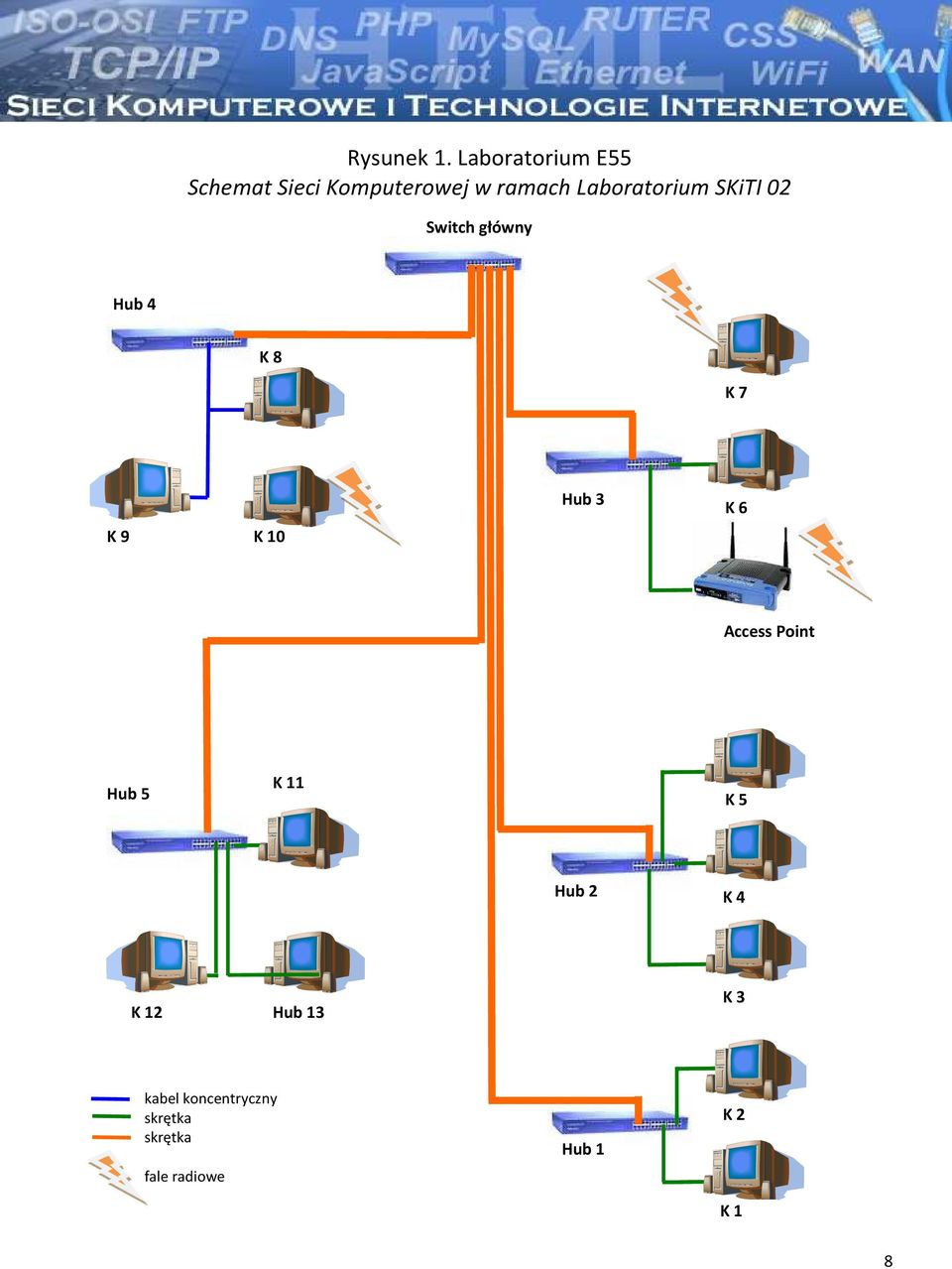

8 Rysunek 1. Laboratorium E55 Schemat Sieci Komputerowej w ramach Laboratorium SKiTI 02 Switch główny Hub 4 K 8 K 7 K 9 K 10 Hub 3 K 6 Access Point Hub 5 K 11 K 5 Hub 2 K 4 K 12 Hub 13 K 3 kabel koncentryczny skrętka skrętka fale radiowe Hub 1 K 2 K 1 8

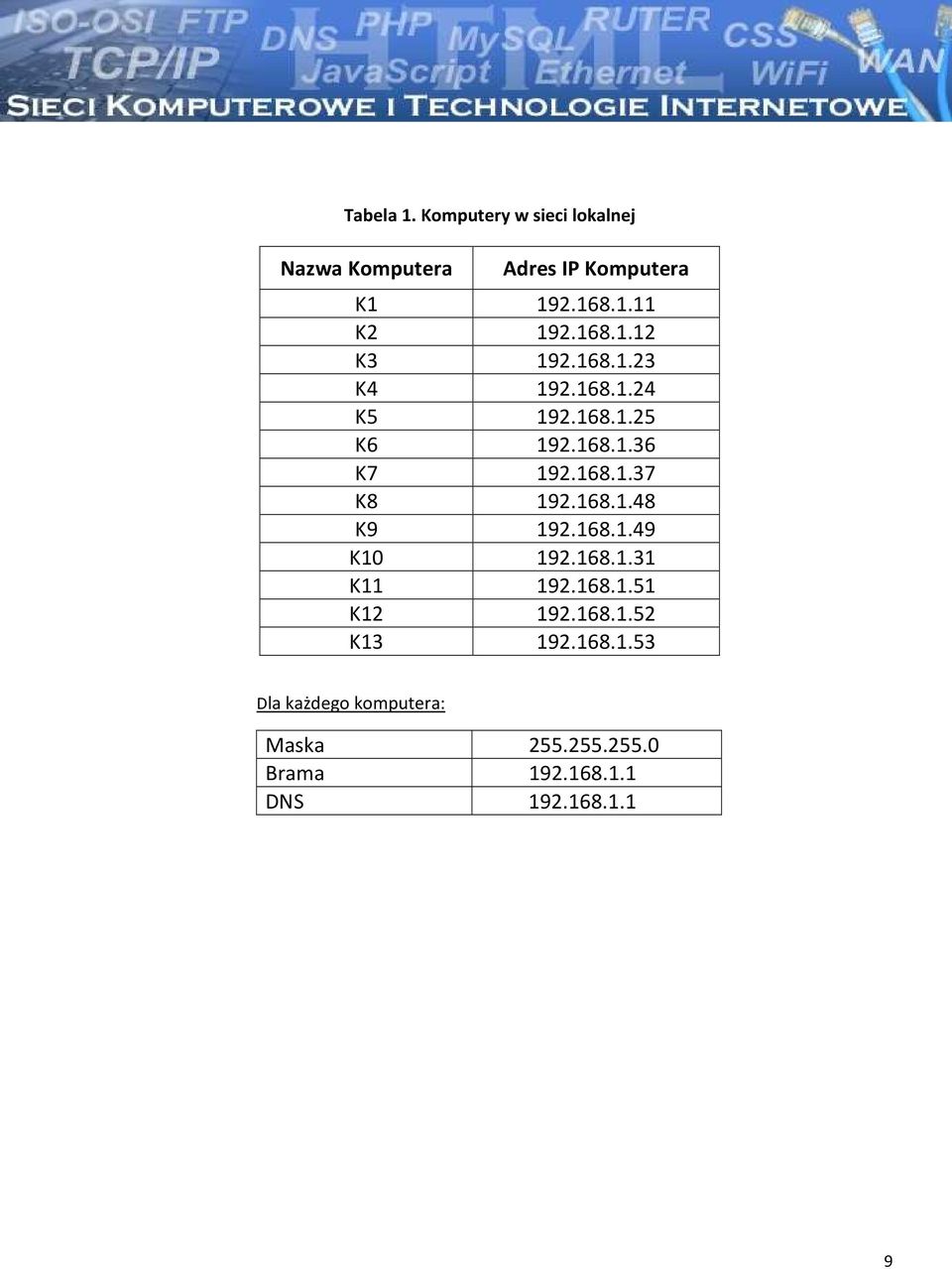

9 Tabela 1. Komputery w sieci lokalnej Nazwa Komputera Adres IP Komputera K K K K K K K K K K K K K Dla każdego komputera: Maska Brama DNS
