1 Routery Vigor oznaczone symbolem G (np. 2900Gi), dysponują trwale zintegrowanym koncentratorem radiowym, pracującym zgodnie ze standardem IEEE g i b. Jest to zbiór protokołów, definiujących pracę bezprzewodowej sieci LAN w paśmie 2.4 GHz. Komputer wyposażony w bezprzewodową kartę sieciową kompatybilną z g lub b może stać się takim samym członkiem sieci LAN jak maszyny podłączone kablami do portów switcha. Takie rozwiązanie jest szczególnie zalecane użytkownikom komputerów przenośnych, które należy zaopatrzyć w dostępne na rynku bezprzewodowe karty WLAN typu PCMCIA. Będzie to oznaczać możliwość przenoszenia notebooka przy zachowaniu połączenia z Internetem i innymi lokalnymi hostami. Dostępne są też karty WLAN z interfejsem USB, odpowiednie zarówno dla notebooka jak i komputera PC. Obie wersje kart są produkowane również przez DrayTek. Sieć WLAN (ang. Wireless LAN) nie powinna być tutaj traktowana jako oddzielna sieć lokalna. Koncentrator radiowy stanowi rozszerzenie możliwości oferowanych przez zintegrowany przełącznik 10/100 Mbit/s. Komputery należą do tej samej sieci LAN, niezależnie od tego czy używają bezprzewodowego interfejsu WLAN czy są podłączone kablem. I chociaż występuje różnica pod względem prędkości transmisji, to jednak dla potrzeb komunikacyjnych router identyfikuje stacje wyłącznie na podstawie adresów protokołowych (MAC i IP). Nasza sieć lokalna składa się po prostu z części radiowej i przewodowej, jest to jednak ciągle pojedynczy segment LAN, w którym obowiązuje jednolita adresacja IP (patrz rysunek). Internet NAT dodatkowy switch część przewodowa część radiowa Koncentrator oferuje prędkość 54 Mbit/s. Wartość ta maleje co prawda wraz ze wzrostem odległości od routera, jak i na skutek przybywania kolejnych użytkowników w kanale radiowym, lecz i tak utrzymuje się na poziomie wystarczającym do swobodnej komunikacji np. z Internetem czy z innymi stacjami. Należy bowiem zwrócić uwagę na proporcje, jakie zachodzą pomiędzy łączem ADSL i LAN pod względem dostępnego pasma: zwykle całe pasmo oferowane przez linię ADSL jest dużo mniejsze niż to, jakim lokalnie dysponuje pojedynczy komputer. Dlatego nawet spadek przepustowości w łączu radiowym do 1 Mbit/s nie będzie stanowił przeszkody spowalniającej dostęp do Internetu. Komfort związany z przenośnym dostępem do Sieci pozostaje zatem niezakłócony. Uzyskiwany zasięg jest w przybliżeniu wystarczający do objęcia kilku sąsiadujących pomieszczeń, ewentualnie, w zależności od warunków propagacyjnych, całego piętra budynku: 1

11 g lub b może stać się takim samym członkiem sieci LAN jak maszyny podłączone kablami do portów switcha.

2 W terenie otwartym zasięg może sięgać 200 m i więcej. Możliwa jest obsługa do kilkudziesięciu stacji bezprzewodowych. Opcje konfiguracyjne Koncentrator WLAN potrafi pracować zarówno w trybie IEEE g, jak i łączyć się ze starszymi kartami WLAN typu IEEE b. Można określić następujące tryby pracy: Istotną opcją (wartą podkreślenia dlatego że często nie jest ona dostępna w tego typu urządzeniach), jest możliwość wyłączenia koncentratora radiowego w czasie kiedy nie jest on potrzebny. Aby to docenić, należy rozważyć kwestie takie jak: wyeliminowanie zbędnego promieniowania i zmniejszenie zużycia energii bezpieczeństwo sieci (odcięcie dostępu radiowego) zmniejszenie niepotrzebnego obciążenia routera (przetwarzanie ramek w celu kontroli dostępu) Zdarzają się odcinki czasu, kiedy dostęp radiowy nie jest konieczny np. w biurze będą to godziny po pracy, w domu może to być okres kiedy jesteśmy w pracy, w szkole czy na wyjeździe. Z wymienionych powodów warto wówczas wyłączać dostęp WLAN, skoro router oferuje pod tym względem bogate możliwości. Mianowicie zamiast trwałego wyłączenia koncentratora można zastosować automatyczny profil czasowy, określający dokładnie dni i godziny aktywności sieci radiowej (pole Scheduler). Inne podstawowe ustawienia to nazwa SSID i numer kanału radiowego, a także opcja wydłużenia preambuły ramek w sytuacji kłopotów z obsługą starszych kart b: 2

Można określić następujące tryby pracy: Istotną opcją (wartą podkreślenia dlatego że często nie jest ona dostępna w tego typu urządzeniach), jest możliwość wyłączenia koncentratora radiowego w czasie

3 Przede wszystkim jednak należy zwrócić uwagę na bogactwo mechanizmów zabezpieczeń. Dla umożliwienia współpracy z jak największą liczbą kart WLAN router udostępnia wszystkie klasyczne standardy zabezpieczeń. Jest to ukrywanie identyfikatora SSID, szyfrowanie WEP oraz kontrola dostępu na podstawie adresów MAC (patrz rysunki). Jednak zasadniczym elementem zabezpieczeń jest obsługa standardu WPA (ang. Wireless Protected Access) w połączeniu z protokołem uwierzytelniania X i współpracą z serwerem RADIUS. Możliwe są zatem różne warianty zabezpieczeń do wyboru, starsze i nowe: 3

Jest to ukrywanie identyfikatora SSID, szyfrowanie WEP oraz kontrola dostępu na podstawie adresów MAC (patrz rysunki).

4 Dodatkowo istnieje opcja wymuszenia stosowania przez wybrane stacje połączenia VPN (czyli mocnego systemu zabezpieczeń na poziomie protokołu IP). Stacja taka, umieszczona na liście dostępu (okno Accesss Control) z zaznaczoną opcją używania VPN, nie połączy się inaczej niż inicjując połączenie VPN do wskazanego serwera. Może nim być sam router Vigor, obsługujący do 32 tuneli VPN. Tak więc dla 32 stacji bezprzewodowych wymagających absolutnego bezpieczeństwa można natychmiast zastosować opcję VPN over WLAN z wykorzystaniem routera Vigor jako serwera VPN (protokoły PPTP/MPPE, IPSec, L2TP/IPSec). Można być wówczas zupełnie spokojnym o bezpieczeństwo komunikacji radiowej. Bardzo wygodna jest karta Station List, w której możemy mieć podgląd aktywnych stacji WLAN z ich adresami MAC. Są to stacje aktywne radiowo, co nie znaczy, że mają dostęp do naszej sieci. Odpowiednie oznaczenie informuje nas o statusie stacji: C podłączona do naszej sieci, B zablokowana przez politykę zabezpieczeń, N próbująca uzyskać dostęp itd. 4

Może nim być sam router Vigor, obsługujący do 32 tuneli VPN.

5 5

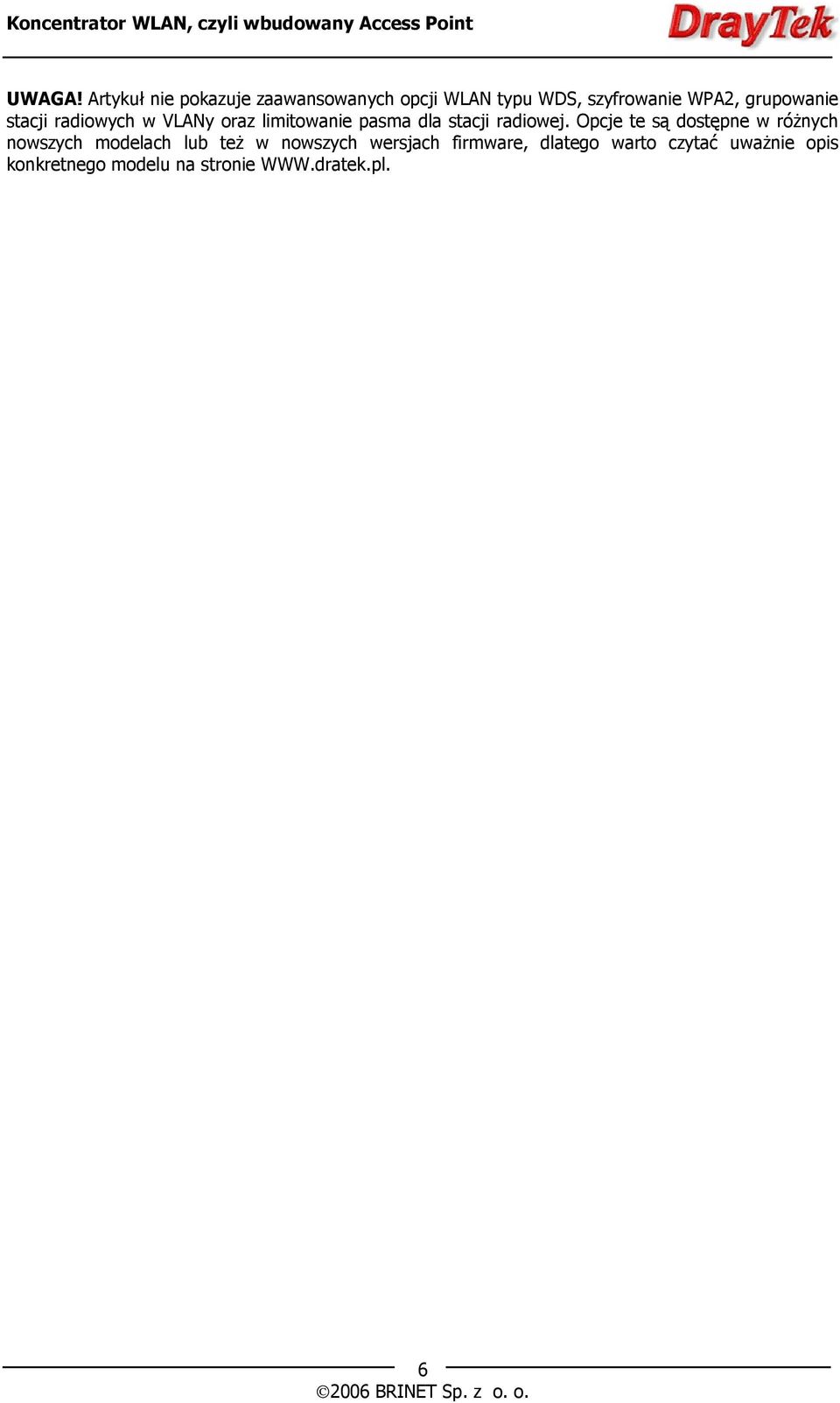

6 UWAGA! Artykuł nie pokazuje zaawansowanych opcji WLAN typu WDS, szyfrowanie WPA2, grupowanie stacji radiowych w VLANy oraz limitowanie pasma dla stacji radiowej. Opcje te są dostępne w różnych nowszych modelach lub też w nowszych wersjach firmware, dlatego warto czytać uważnie opis konkretnego modelu na stronie 6

grupowanie stacji radiowych w VLANy oraz limitowanie pasma dla stacji radiowej.
