11868379 Repeater WLAN i Access Point do 300 Mb na sekundę Drodzy Klienci, Dziękujemy, że zdecydowaliście się na zakup Repeatera WLAN.

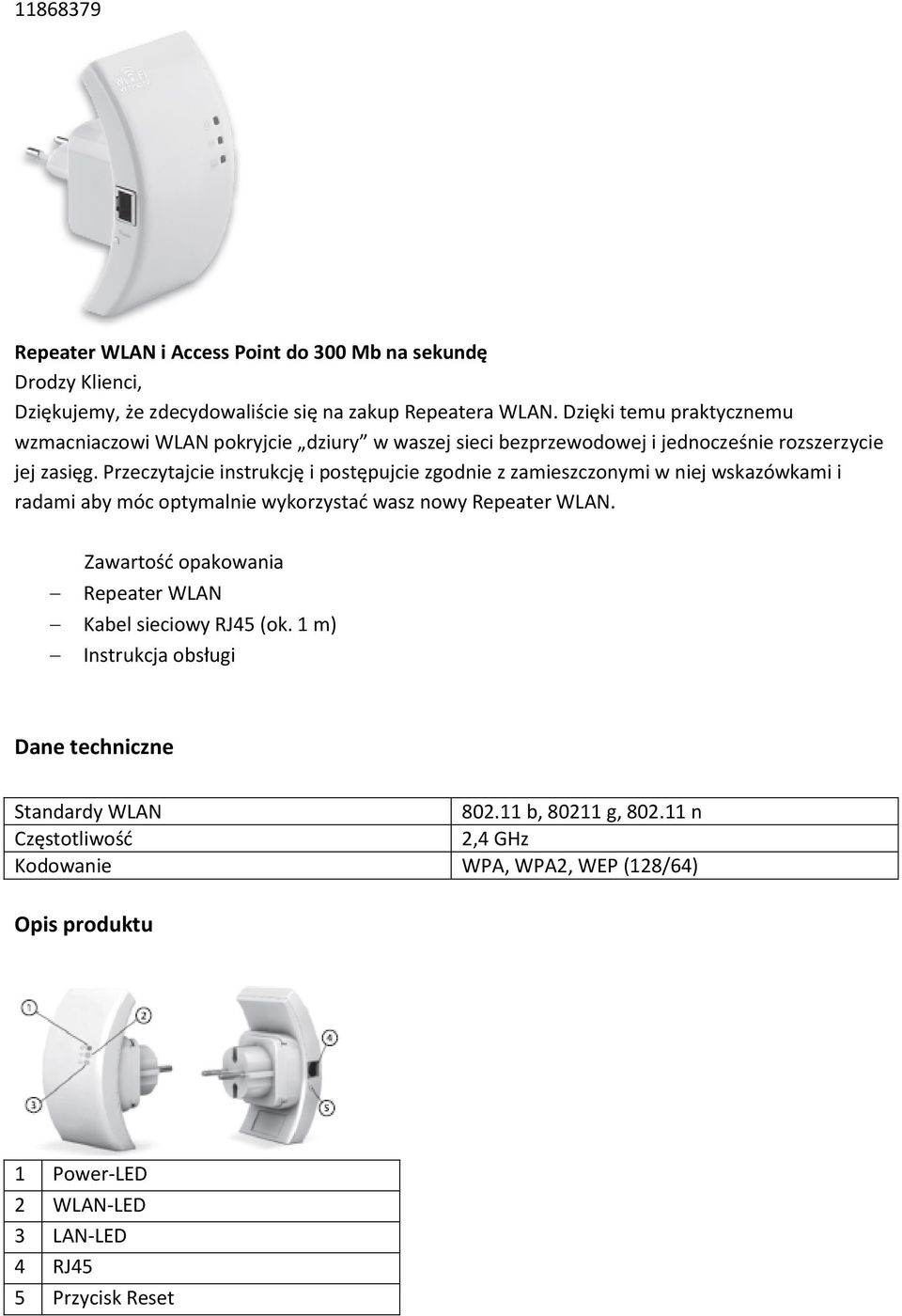

1 Repeater WLAN i Access Point do 300 Mb na sekundę Drodzy Klienci, Dziękujemy, że zdecydowaliście się na zakup Repeatera WLAN. Dzięki temu praktycznemu wzmacniaczowi WLAN pokryjcie dziury w waszej sieci bezprzewodowej i jednocześnie rozszerzycie jej zasięg. Przeczytajcie instrukcję i postępujcie zgodnie z zamieszczonymi w niej wskazówkami i radami aby móc optymalnie wykorzystać wasz nowy Repeater WLAN. Zawartość opakowania Repeater WLAN Kabel sieciowy RJ45 (ok. 1 m) Instrukcja obsługi Dane techniczne Standardy WLAN b, g, n Częstotliwość 2,4 GHz Kodowanie WPA, WPA2, WEP (128/64) Opis produktu 1 Power-LED 2 WLAN-LED 3 LAN-LED 4 RJ45 5 Przycisk Reset

Przeczytajcie instrukcję i postępujcie zgodnie z zamieszczonymi w niej wskazówkami i radami aby móc optymalnie wykorzystać wasz nowy Repeater WLAN.

Jak rozpocząć konfigurację Repeatera WLAN? Podłącz Repeater WLAN do kontaktu. W Windowsie wyszukaj sieci bezprzewodowe. Wybierz sieć WiFi-Repeater i kliknij na Ustanów połączenie.

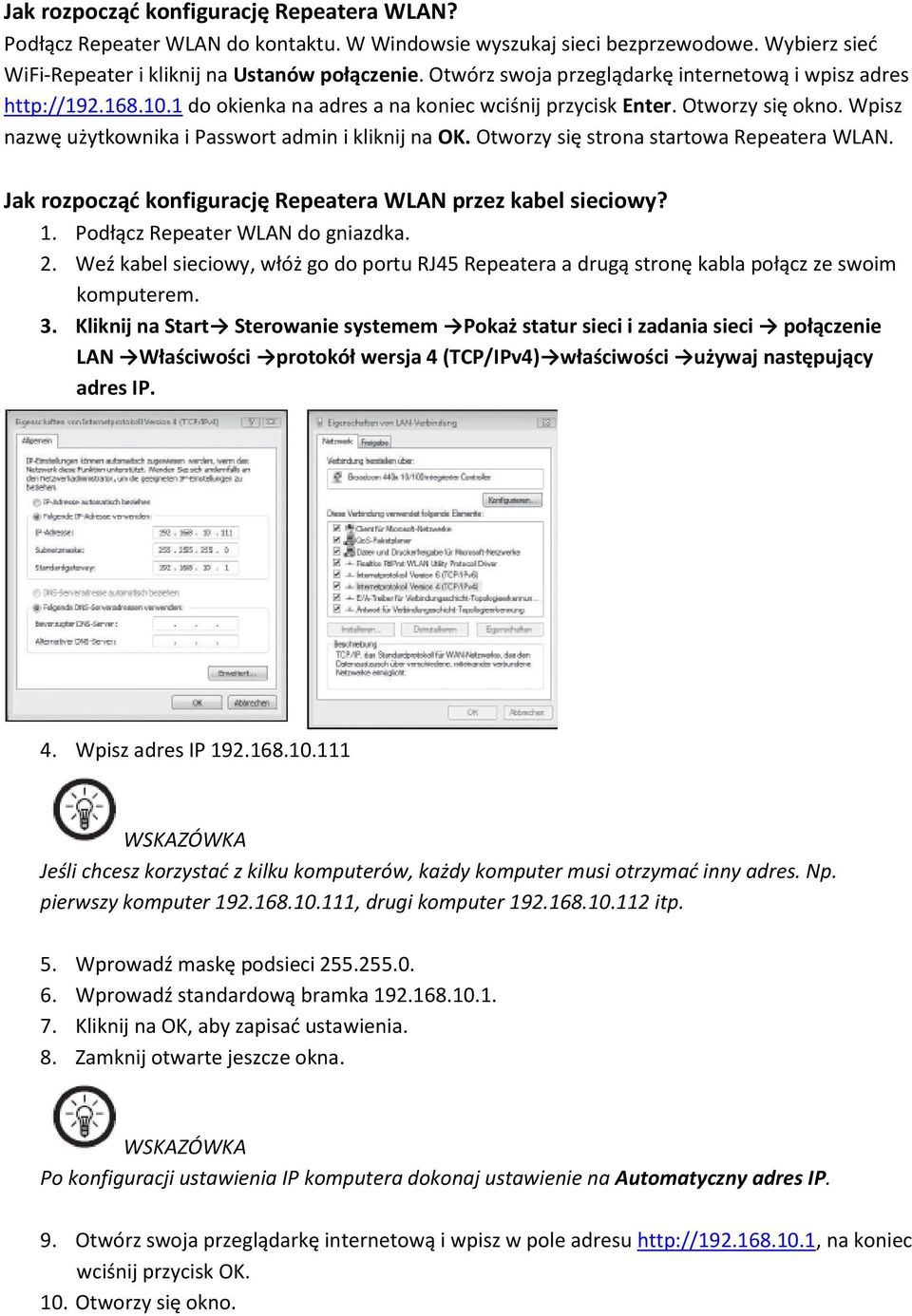

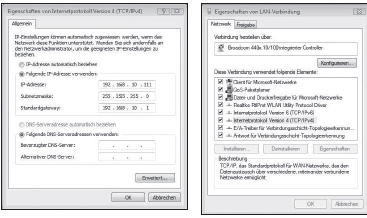

2 Jak rozpocząć konfigurację Repeatera WLAN? Podłącz Repeater WLAN do kontaktu. W Windowsie wyszukaj sieci bezprzewodowe. Wybierz sieć WiFi-Repeater i kliknij na Ustanów połączenie. Otwórz swoja przeglądarkę internetową i wpisz adres do okienka na adres a na koniec wciśnij przycisk Enter. Otworzy się okno. Wpisz nazwę użytkownika i Passwort admin i kliknij na OK. Otworzy się strona startowa Repeatera WLAN. Jak rozpocząć konfigurację Repeatera WLAN przez kabel sieciowy? 1. Podłącz Repeater WLAN do gniazdka. 2. Weź kabel sieciowy, włóż go do portu RJ45 Repeatera a drugą stronę kabla połącz ze swoim komputerem. 3. Kliknij na Start Sterowanie systemem Pokaż statur sieci i zadania sieci połączenie LAN Właściwości protokół wersja 4 (TCP/IPv4) właściwości używaj następujący adres IP. 4. Wpisz adres IP Jeśli chcesz korzystać z kilku komputerów, każdy komputer musi otrzymać inny adres. Np. pierwszy komputer , drugi komputer itp. 5. Wprowadź maskę podsieci Wprowadź standardową bramka Kliknij na OK, aby zapisać ustawienia. 8. Zamknij otwarte jeszcze okna. Po konfiguracji ustawienia IP komputera dokonaj ustawienie na Automatyczny adres IP. 9. Otwórz swoja przeglądarkę internetową i wpisz w pole adresu na koniec wciśnij przycisk OK. 10. Otworzy się okno.

Wpisz nazwę użytkownika i Passwort admin i kliknij na OK. Otworzy się strona startowa Repeatera WLAN. Jak rozpocząć konfigurację Repeatera WLAN przez kabel sieciowy? 1.

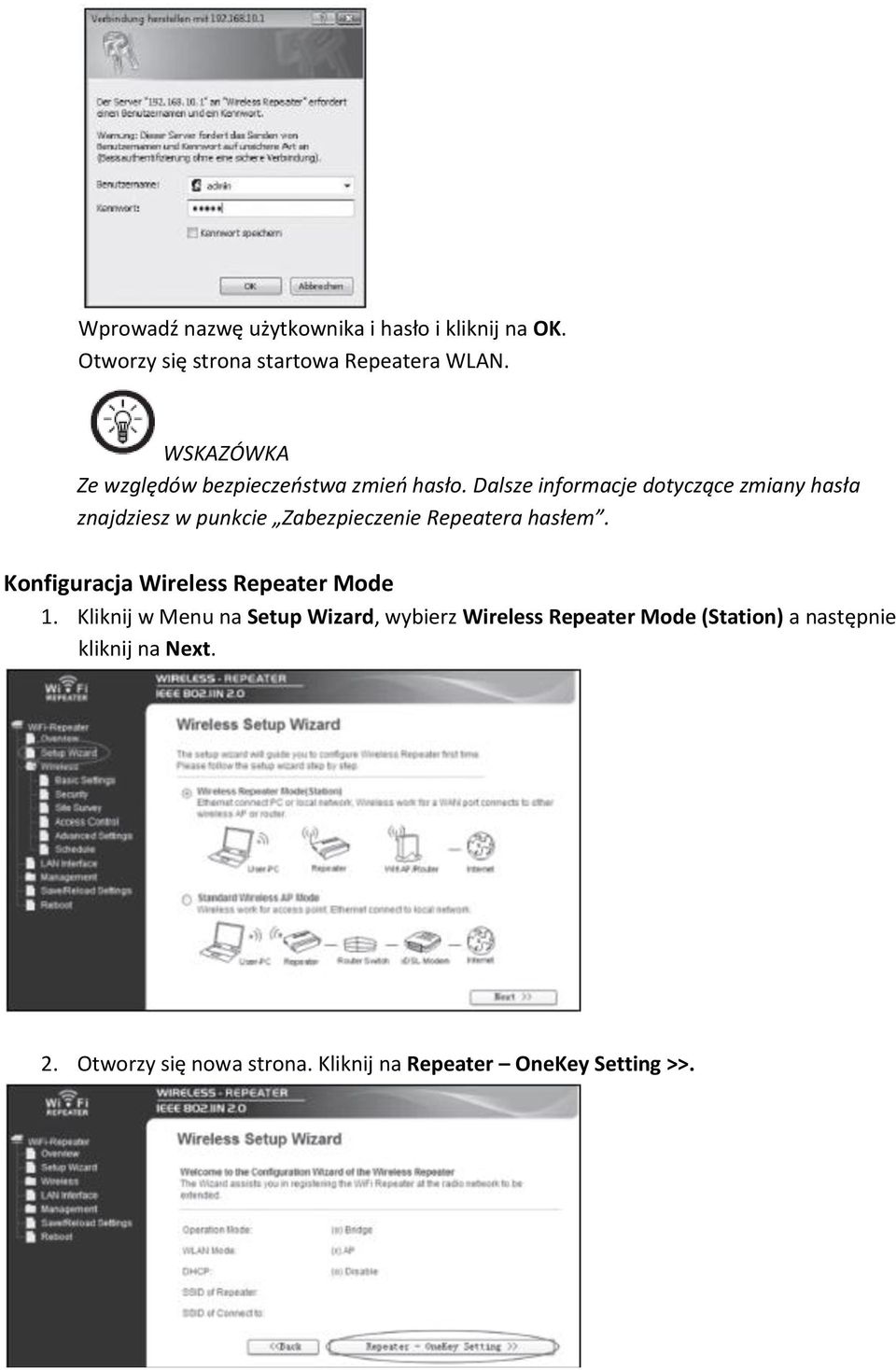

3 Wprowadź nazwę użytkownika i hasło i kliknij na OK. Otworzy się strona startowa Repeatera WLAN. Ze względów bezpieczeństwa zmień hasło. Dalsze informacje dotyczące zmiany hasła znajdziesz w punkcie Zabezpieczenie Repeatera hasłem. Konfiguracja Wireless Repeater Mode 1. Kliknij w Menu na Setup Wizard, wybierz Wireless Repeater Mode (Station) a następnie kliknij na Next. 2. Otworzy się nowa strona. Kliknij na Repeater OneKey Setting >>.

Dalsze informacje dotyczące zmiany hasła znajdziesz w punkcie Zabezpieczenie Repeatera hasłem.

3. Otworzy się następna strona. Wyszukaj na liście sieć, którą chcesz wzmocnić Repeaterem WLAN Kliknij na okrągły guzik w kolumnie Select a następnie kliknij na Next. 4. Otworzy się następna strona. Wpisz w pole obok Pre-Shared Key: hasło swojej sieci bezprzewodowej.

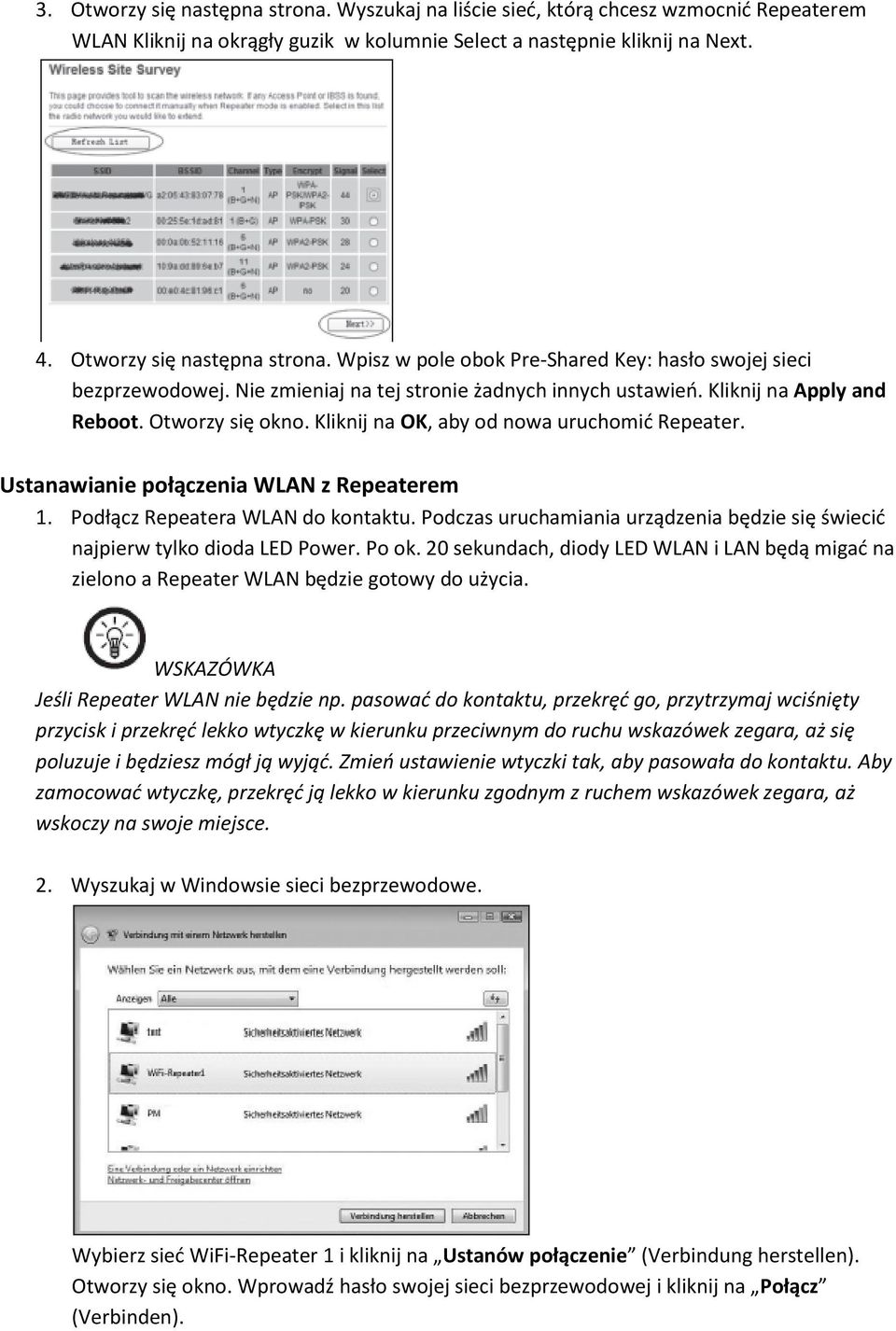

4 3. Otworzy się następna strona. Wyszukaj na liście sieć, którą chcesz wzmocnić Repeaterem WLAN Kliknij na okrągły guzik w kolumnie Select a następnie kliknij na Next. 4. Otworzy się następna strona. Wpisz w pole obok Pre-Shared Key: hasło swojej sieci bezprzewodowej. Nie zmieniaj na tej stronie żadnych innych ustawień. Kliknij na Apply and Reboot. Otworzy się okno. Kliknij na OK, aby od nowa uruchomić Repeater. Ustanawianie połączenia WLAN z Repeaterem 1. Podłącz Repeatera WLAN do kontaktu. Podczas uruchamiania urządzenia będzie się świecić najpierw tylko dioda LED Power. Po ok. 20 sekundach, diody LED WLAN i LAN będą migać na zielono a Repeater WLAN będzie gotowy do użycia. Jeśli Repeater WLAN nie będzie np. pasować do kontaktu, przekręć go, przytrzymaj wciśnięty przycisk i przekręć lekko wtyczkę w kierunku przeciwnym do ruchu wskazówek zegara, aż się poluzuje i będziesz mógł ją wyjąć. Zmień ustawienie wtyczki tak, aby pasowała do kontaktu. Aby zamocować wtyczkę, przekręć ją lekko w kierunku zgodnym z ruchem wskazówek zegara, aż wskoczy na swoje miejsce. 2. Wyszukaj w Windowsie sieci bezprzewodowe. Wybierz sieć WiFi-Repeater 1 i kliknij na Ustanów połączenie (Verbindung herstellen). Otworzy się okno. Wprowadź hasło swojej sieci bezprzewodowej i kliknij na Połącz (Verbinden).

Podłącz Repeatera WLAN do kontaktu. Podczas uruchamiania urządzenia będzie się świecić najpierw tylko dioda LED Power. Po ok.

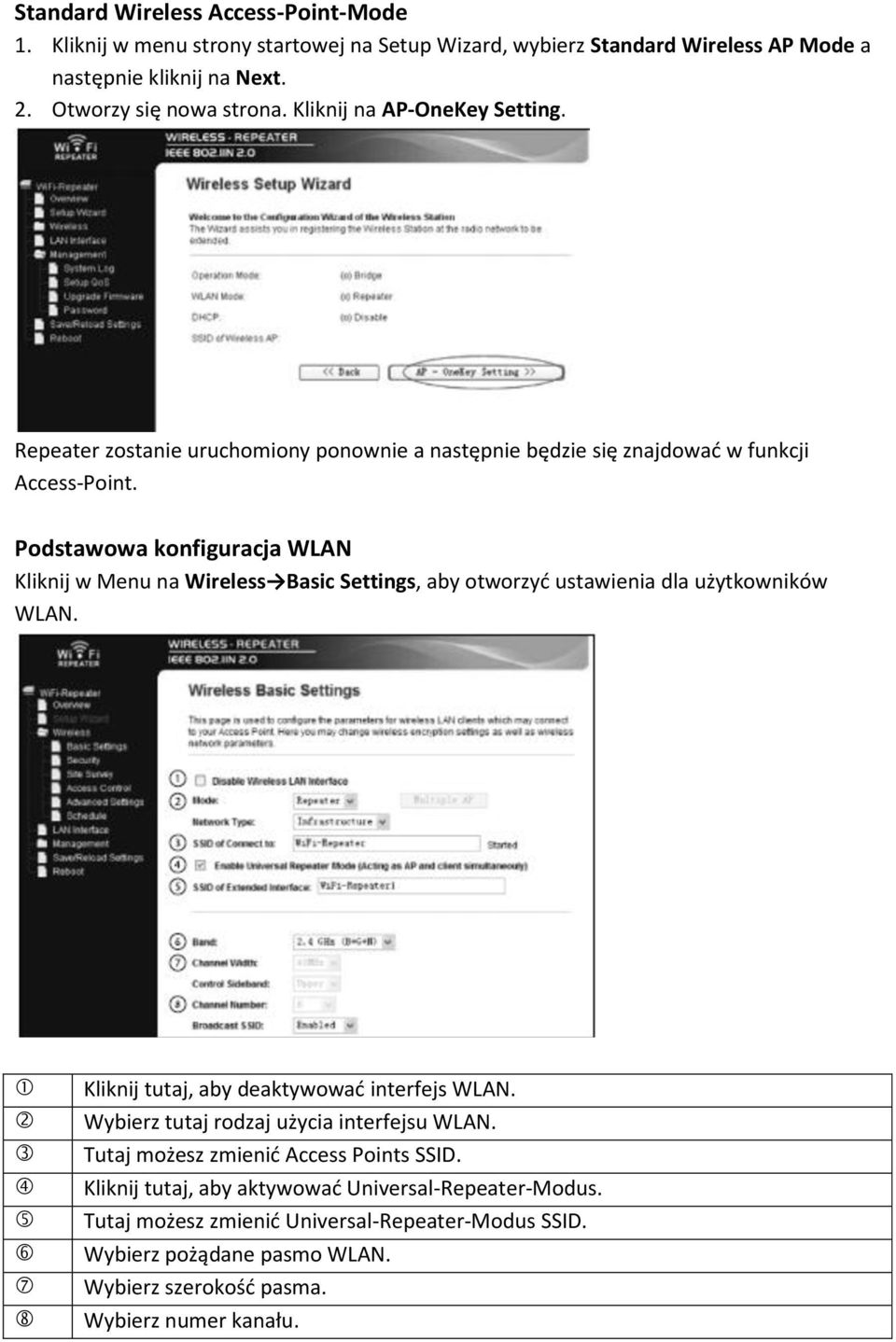

5 Standard Wireless Access-Point-Mode 1. Kliknij w menu strony startowej na Setup Wizard, wybierz Standard Wireless AP Mode a następnie kliknij na Next. 2. Otworzy się nowa strona. Kliknij na AP-OneKey Setting. Repeater zostanie uruchomiony ponownie a następnie będzie się znajdować w funkcji Access-Point. Podstawowa konfiguracja WLAN Kliknij w Menu na Wireless Basic Settings, aby otworzyć ustawienia dla użytkowników WLAN. Kliknij tutaj, aby deaktywować interfejs WLAN. Wybierz tutaj rodzaj użycia interfejsu WLAN. Tutaj możesz zmienić Access Points SSID. Kliknij tutaj, aby aktywować Universal-Repeater-Modus. Tutaj możesz zmienić Universal-Repeater-Modus SSID. Wybierz pożądane pasmo WLAN. Wybierz szerokość pasma. Wybierz numer kanału.

Podstawowa konfiguracja WLAN Kliknij w Menu na Wireless Basic Settings, aby otworzyć ustawienia dla użytkowników WLAN. Kliknij tutaj, aby deaktywować interfejs WLAN.

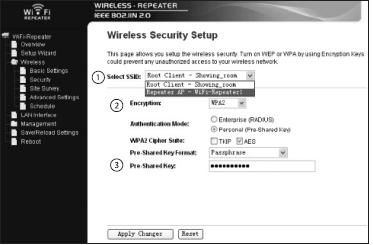

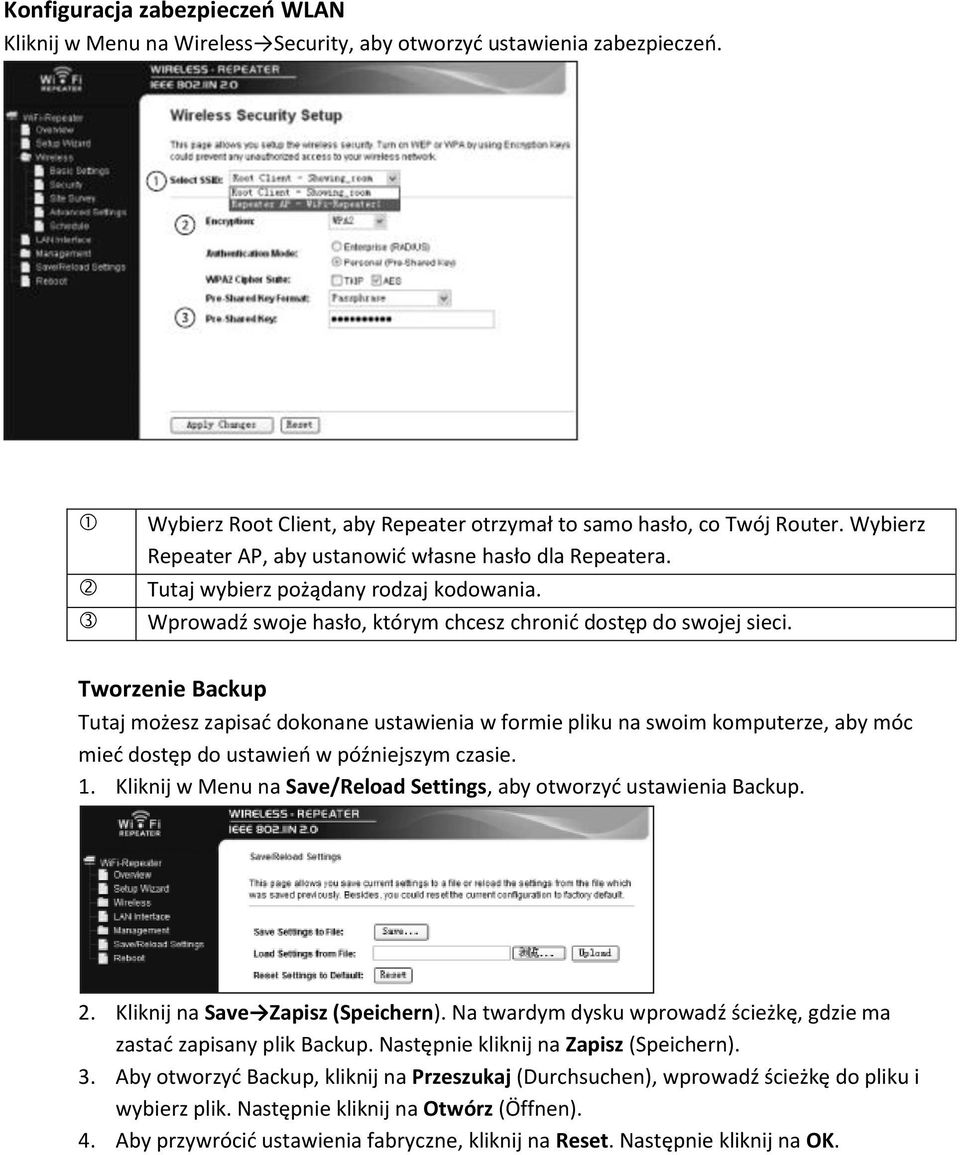

Konfiguracja zabezpieczeń WLAN Kliknij w Menu na Wireless Security, aby otworzyć ustawienia zabezpieczeń. Wybierz Root Client, aby Repeater otrzymał to samo hasło, co Twój Router.

Tworzenie Backup Tutaj możesz zapisać dokonane ustawienia w formie pliku na swoim komputerze, aby móc mieć dostęp do ustawień w późniejszym czasie. 1.

6 Konfiguracja zabezpieczeń WLAN Kliknij w Menu na Wireless Security, aby otworzyć ustawienia zabezpieczeń. Wybierz Root Client, aby Repeater otrzymał to samo hasło, co Twój Router. Wybierz Repeater AP, aby ustanowić własne hasło dla Repeatera. Tutaj wybierz pożądany rodzaj kodowania. Wprowadź swoje hasło, którym chcesz chronić dostęp do swojej sieci. Tworzenie Backup Tutaj możesz zapisać dokonane ustawienia w formie pliku na swoim komputerze, aby móc mieć dostęp do ustawień w późniejszym czasie. 1. Kliknij w Menu na Save/Reload Settings, aby otworzyć ustawienia Backup. 2. Kliknij na Save Zapisz (Speichern). Na twardym dysku wprowadź ścieżkę, gdzie ma zastać zapisany plik Backup. Następnie kliknij na Zapisz (Speichern). 3. Aby otworzyć Backup, kliknij na Przeszukaj (Durchsuchen), wprowadź ścieżkę do pliku i wybierz plik. Następnie kliknij na Otwórz (Öffnen). 4. Aby przywrócić ustawienia fabryczne, kliknij na Reset. Następnie kliknij na OK.

Zabezpieczanie Repeatera hasłem 1. Aby zabezpieczyć router przed niepożądanym wejściem, konieczne jest zabezpieczenie go przy pomocy hasła. 2. Kliknij w Menu na Management Password. 3.

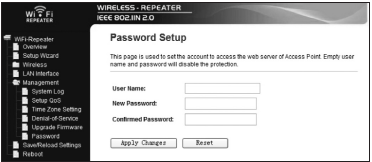

7 Zabezpieczanie Repeatera hasłem 1. Aby zabezpieczyć router przed niepożądanym wejściem, konieczne jest zabezpieczenie go przy pomocy hasła. 2. Kliknij w Menu na Management Password. 3. Wprowadź nazwę użytkownika i nowe hasło (np. ) i jeszcze raz je potwierdź. Kliknij na Apply Changes, aby zapisać ustawienia. Wskazówki bezpieczeństwa i gwarancja Niniejsza instrukcja obsługi służy do tego, aby zapoznać Cię ze sposobem działania produktu. Zachowaj instrukcję obsługi, aby móc do niej zajrzeć w każdej chwili. Nabywając produkt uzyskujesz dwa lata gwarancji na uszkodzenia, powstałe przy użytkowaniu produktu zgodnym z przeznaczeniem. Zwróć też uwagę na Ogólne Warunki Zakupu! Korzystaj z produktu wyłącznie w celu, do jakiego został stworzony. Każdy inny sposób użycia zostanie uznany za niezgodny z przeznaczeniem może ewentualnie doprowadzić do uszkodzenia produktu lub powstania szkód w jego otoczeniu. Przebudowa, zmiana produktu zmniejsza jego bezpieczeństwo. Uwaga, ryzyko odniesienia obrażeń! Obchodź się z produktem ostrożnie. Może on zostać uszkodzony w wyniku uderzenia czy spadku, nawet z niewielkiej wysokości. Nigdy nie otwieraj produktu samodzielnie. Nigdy nie dokonuj samodzielnie żadnych napraw. Przechowuj produkt z dala od wysokich temperatur i wilgoci. Nigdy nie zanurzaj produktu w wodzie ani w innych cieczach. UWAGA Nie ponosi się odpowiedzialności za szkody skutkowe. Zmiany techniczne i błędy zastrzeżone! Ważne wskazówki dotyczące utylizacji Urządzenia elektrycznego nie wolno wyrzucać wraz z odpadami domowymi. W sprawie fachowej utylizacji zużytego urządzenia należy zwrócić się do publicznych miejsc zbiórki tego typu odpadów w gminie zamieszkania. Szczegóły dotyczące miejsca zbiórki oraz ewentualne ograniczenia ilościowe, przypadające na dzień/miesiąc/rok, jak również dotyczące ewentualnych opłat można uzyskać we właściwej gminie. Importer: PEARL Agency GmbH PEARL Str Buggingen Niemcy

Wskazówki bezpieczeństwa i gwarancja Niniejsza instrukcja obsługi służy do tego, aby zapoznać Cię ze sposobem działania produktu. Zachowaj instrukcję obsługi, aby móc do niej zajrzeć w każdej chwili.
