Backup łącza WAN- ISDN jako łącze zapasowe WAN1
|
|
- Ludwika Dominika Stefaniak
- 9 lat temu
- Przeglądów:
Transkrypt
1 Jednym z wielu zastosowań wykorzystywania routera z portem ISDN jest łącze zapasowe (backup) głównego dostępu do Internetu (np. ADSL, telewizja kablowa) - gdy zawiedzie WAN1 router użyje automatycznie łącza ISDN. Kroki konfiguracji łącza zapasowego WAN: 1. Ustawienia ogólne WAN 2. Dostęp do Internetu 2.1. WAN ISDN 3. Sprawdzenie działania łącza zapasowego 4. Problemy 4.1. DNS 4.2. Awaria u dostawcy ISP Procedura konfiguracji została oparta na poniższym przykładzie. Główne założenia: WAN1: adres IP , maska , brama , DNS ISDN: operator Netia numer , użytkownik ppp, hasło ppp ISDN stanowi backup łącza WAN1 awaria łącza WAN1 symulowana przez wyciągnięcie wtyczki z portu W1 1/7
2 1. Ustawienia ogólne WAN Przejdź do zakładki WAN>>Ustawienia ogólne w panelu konfiguracyjnym routera. Zaznacz Tak przy opcji Włącz dla WAN1 (domyślnie WAN1 jest włączony). Dodatkowo możesz wprowadzić dowolną nazwę wyświetlania zarówno dla WAN1. 2. Dostęp do Internetu WAN1 Przejdź do zakładki WAN>>Dostęp do Internetu w panelu konfiguracyjnym routera. Wybierz właściwy Tryb dostępu i kliknij przycisk Konfiguracja, aby przejść do ustawień szczegółowych. W przykładzie użyto Statyczny IP lub DHCP dla WAN1. 2/7

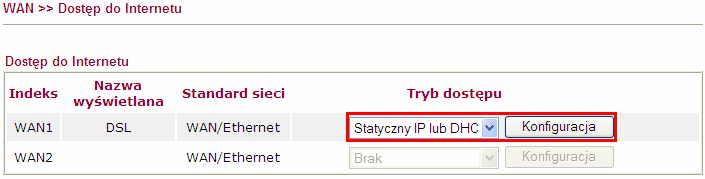

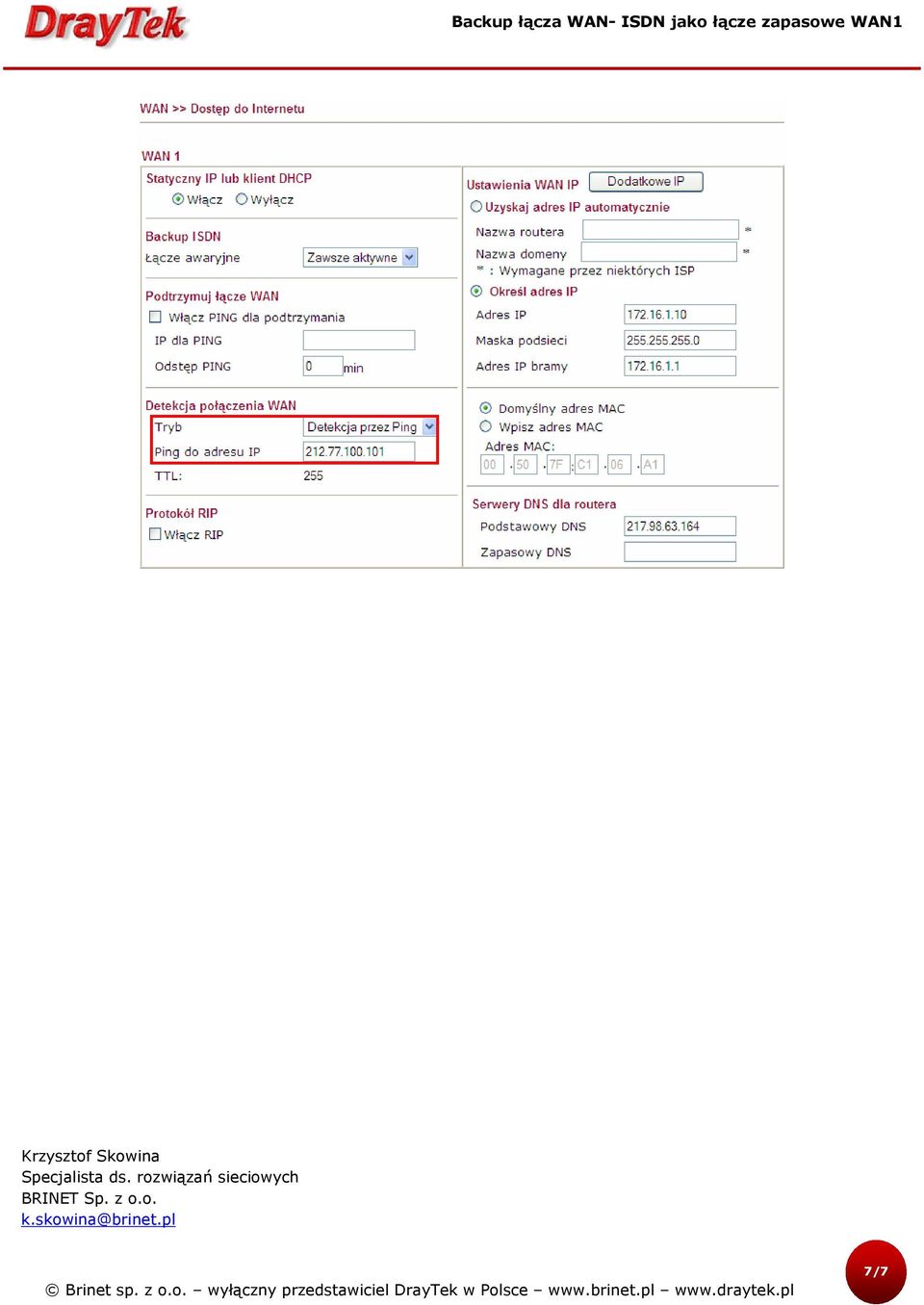

3 2.1. WAN1 Po kliknięciu przycisku Konfiguracja dla WAN1 wprowadź odpowiednie dane. Konfiguracja WAN1 polega na wprowadzeniu odpowiednich parametrów (m.in. adresy IP, maska, adresy DNS) uzyskanych od dostawcy Internetu oraz włączeniu opcji Backup ISDN. W przykładzie użyto wartości jak na rysunku poniżej ISDN Przejdź do zakładki Interfejs ISDN>>Ustawienia ogólne w panelu konfiguracyjnym routera. Włącz Interfejs ISDN, wybierz Polska jako kod kraju i wprowadź numer MSN (w przykładzie numer 750). 3/7
4 Następnie przejdź do zakładki Interfejs ISDN>>Tryb pojedynczego ISP w panelu konfiguracyjnym routera. Wprowadź odpowiednie dane dostępowe do operatora ISDN. W przykładzie użyto operatora Netia i wartości jak na rysunku poniżej. 3. Sprawdzenie działania łącza zapasowego Aktywne łącze WAN1 Dla przykładu z adresu odwiedzono stronę Przejdź do zakładki Diagnostyka>>Tablica sesji NAT. Zauważ, że widniejący wpis sesji NAT dotyczy interfejsu WAN1. 4/7

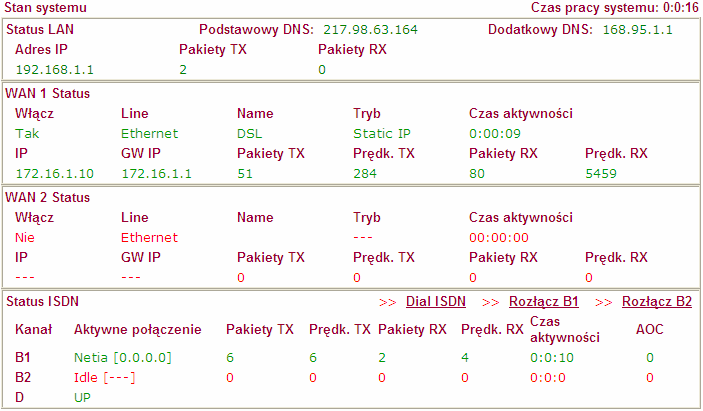

5 Awaria WAN1 Niedostępność łącza WAN1 została zasymulowana poprzez wyciągnięcie wtyczki z portu W1. Dla przykładu z adresu odwiedzono stronę Przejdź do zakładki Diagnostyka>>Tablica sesji NAT. Zauważ, że widniejący wpis sesji NAT dotyczy interfejsu ISDN. Koniec awarii WAN1 Ponowna dostępność łącza WAN1 została zasymulowana poprzez ponowne włożenie wtyczki do portu W1. 5/7
6 Dla przykładu z adresu odwiedzono stronę Przejdź do zakładki Diagnostyka>>Tablica sesji NAT. Zauważ, że widniejący wpis sesji NAT dotyczy ponownie interfejsu WAN1. 4. Problemy 4.1. DNS W przypadku problemów z DNS przejdź do zakładki LAN>>Ustawienia ogólne. Jako Podstawowy DNS wprowadź adres serwera DNS otrzymanego (lub pobranego automatycznie) od dostawcy skonfigurowanego na WAN1, jako Zapasowy DNS użyj adresu serwera DNS otrzymanego (lub pobranego automatycznie) od dostawcy skonfigurowanego na ISDN. Następnie zaznacz opcję Wymuś ręczne ustawienia DNS Awaria u dostawcy ISP Opisywany powyżej przykład dotyczy awarii portu WAN1 lub modemu ADSL (łącza pomiędzy Vigorem a modemem ADSL). Przy zastosowaniu powyższej konfiguracji nie zostanie zlokalizowana awaria, któregoś z łączy u dostawcy ISP router Vigor nie przełączy się na zapasowe łącze ISDN. Aby Vigor przełączał się również w przypadku awarii u dostawcy ISP należy wskazać mu publiczny adres IP (adres ten musi być zawsze osiągalny i odpowiadać na ping) i monitorować połączenie z tym adresem. Przejdź do zakładki WAN>>Dostęp do Internetu dla WAN1 w panelu konfiguracyjnym routera. W ustawieniach Detekcja połączenia WAN wybierz opcję Detekcja przez Ping i wprowadź publiczny (zawsze osiągalny) adres IP. W przykładzie wykorzystano adres strony prezentującej się adresem IP /7
7 Krzysztof Skowina Specjalista ds. rozwiązań sieciowych BRINET Sp. z o.o. k.skowina@brinet.pl 7/7
