Procedura konfiguracji została oparta na poniższym przykładzie z wykorzystaniem VigorSwitch2240 i VigorSwitch2260.
|
|
|
- Laura Piekarska
- 9 lat temu
- Przeglądów:
Transkrypt

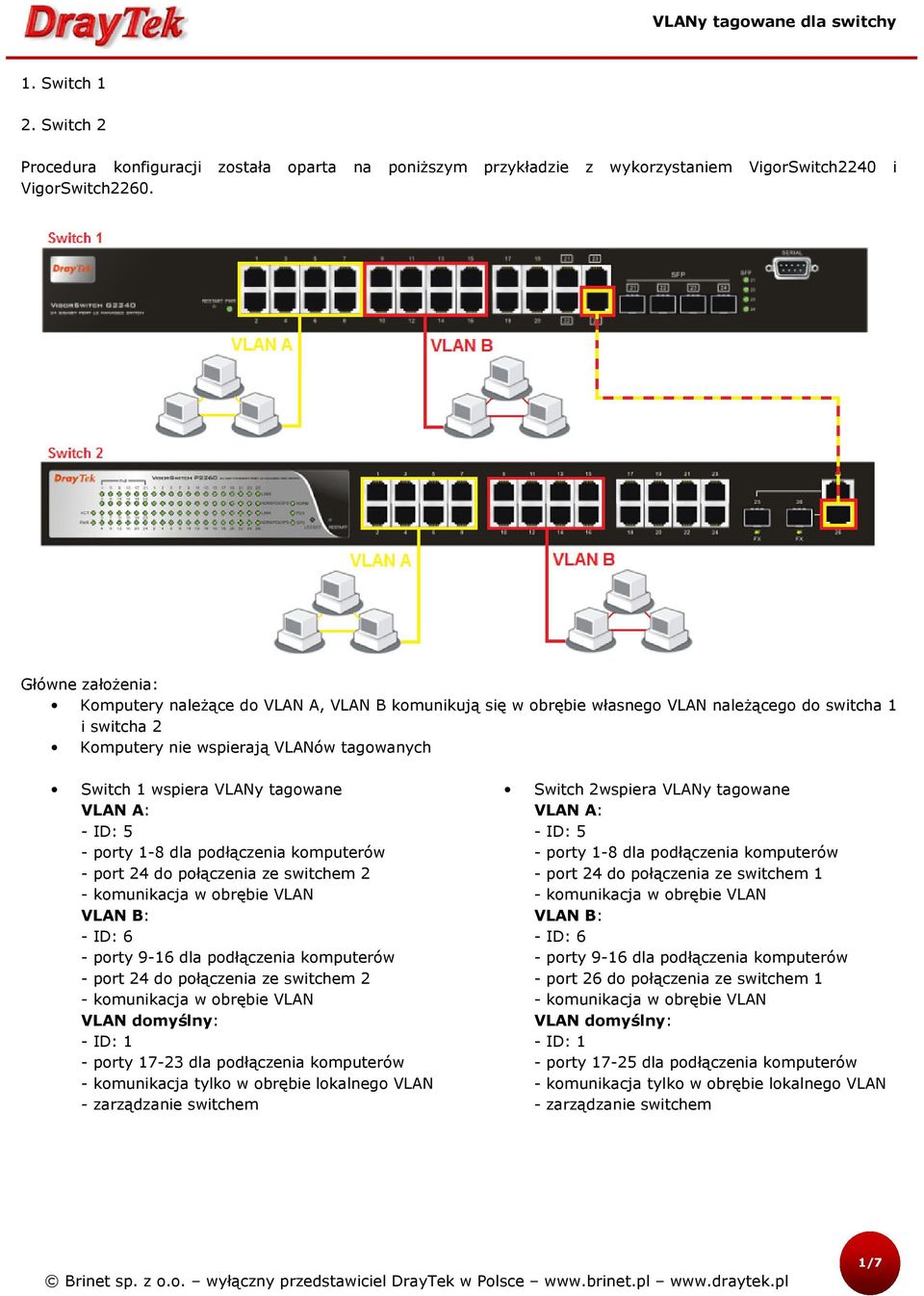

1 1. Switch 1 2. Switch 2 Procedura konfiguracji została oparta na poniższym przykładzie z wykorzystaniem VigorSwitch2240 i VigorSwitch2260. Główne założenia: Komputery należące do VLAN A, VLAN B komunikują się w obrębie własnego VLAN należącego do switcha 1 i switcha 2 Komputery nie wspierają VLANów tagowanych Switch 1 wspiera VLANy tagowane VLAN A: - ID: 5 - porty 1-8 dla podłączenia komputerów - port 24 do połączenia ze switchem 2 VLAN B: - ID: 6 - porty 9-16 dla podłączenia komputerów - port 24 do połączenia ze switchem 2 VLAN domyślny: - ID: 1 - porty dla podłączenia komputerów - komunikacja tylko w obrębie lokalnego VLAN - zarządzanie switchem Switch 2wspiera VLANy tagowane VLAN A: - ID: 5 - porty 1-8 dla podłączenia komputerów - port 24 do połączenia ze switchem 1 VLAN B: - ID: 6 - porty 9-16 dla podłączenia komputerów - port 26 do połączenia ze switchem 1 VLAN domyślny: - ID: 1 - porty dla podłączenia komputerów - komunikacja tylko w obrębie lokalnego VLAN - zarządzanie switchem 1/7

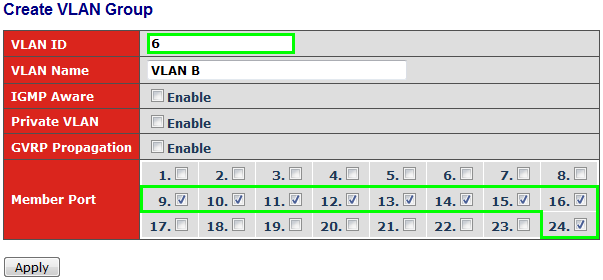

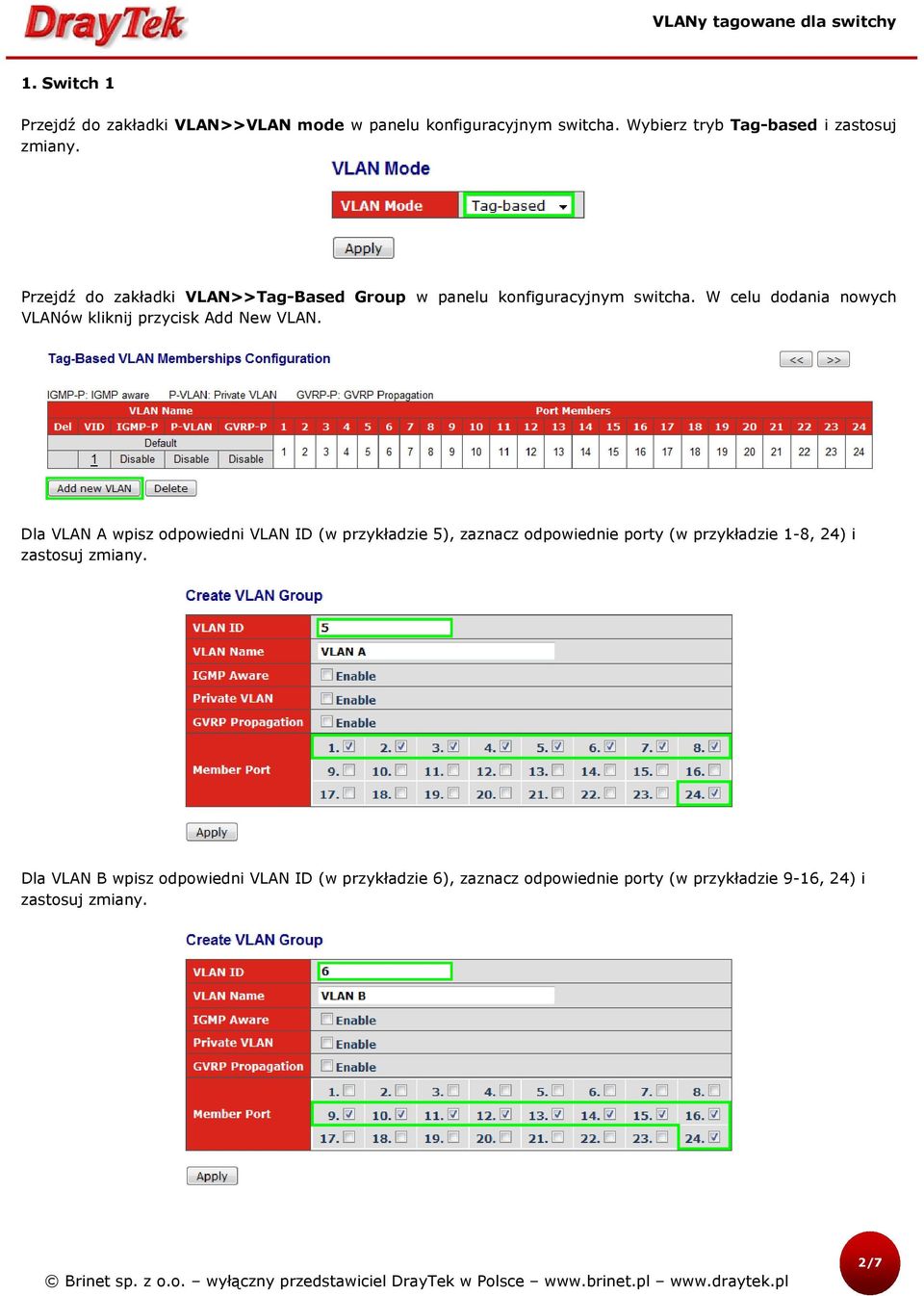

2 1. Switch 1 Przejdź do zakładki VLAN>>VLAN mode w panelu konfiguracyjnym switcha. Wybierz tryb Tag-based i zastosuj zmiany. Przejdź do zakładki VLAN>>Tag-Based Group w panelu konfiguracyjnym switcha. W celu dodania nowych VLANów kliknij przycisk Add New VLAN. Dla VLAN A wpisz odpowiedni VLAN ID (w przykładzie 5), zaznacz odpowiednie porty (w przykładzie 1-8, 24) i Dla VLAN B wpisz odpowiedni VLAN ID (w przykładzie 6), zaznacz odpowiednie porty (w przykładzie 9-16, 24) i 2/7

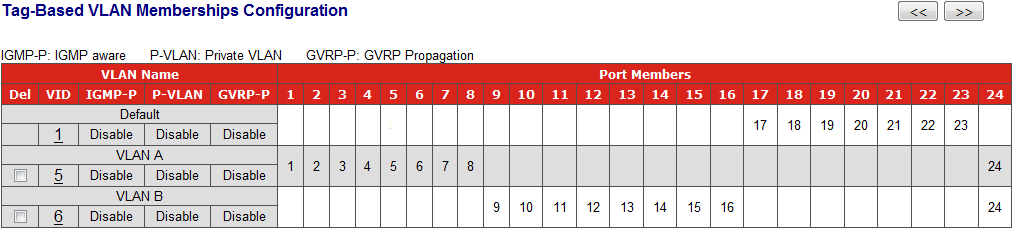

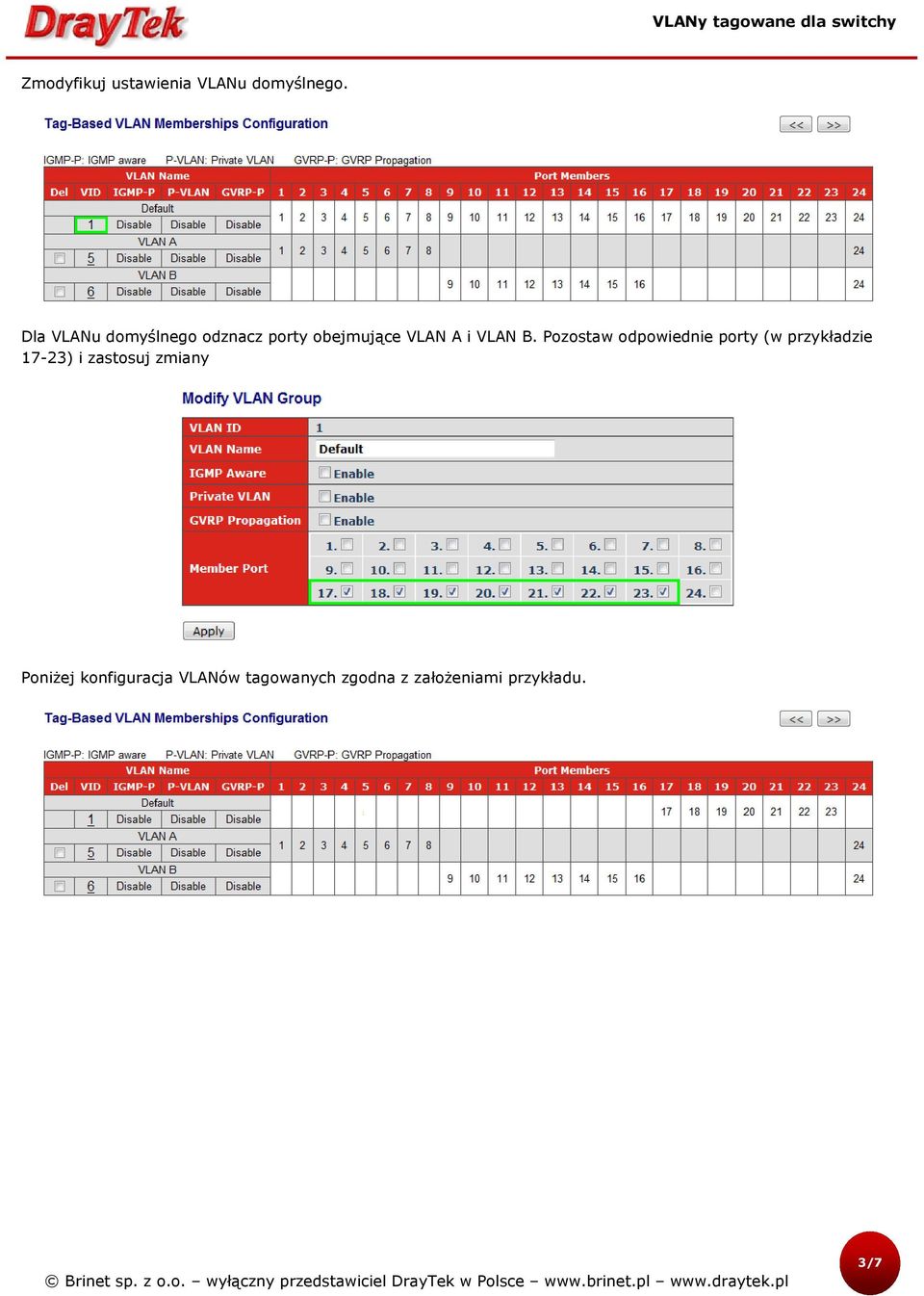

3 Zmodyfikuj ustawienia VLANu domyślnego. Dla VLANu domyślnego odznacz porty obejmujące VLAN A i VLAN B. Pozostaw odpowiednie porty (w przykładzie 17-23) i zastosuj zmiany Poniżej konfiguracja VLANów tagowanych zgodna z założeniami przykładu. 3/7

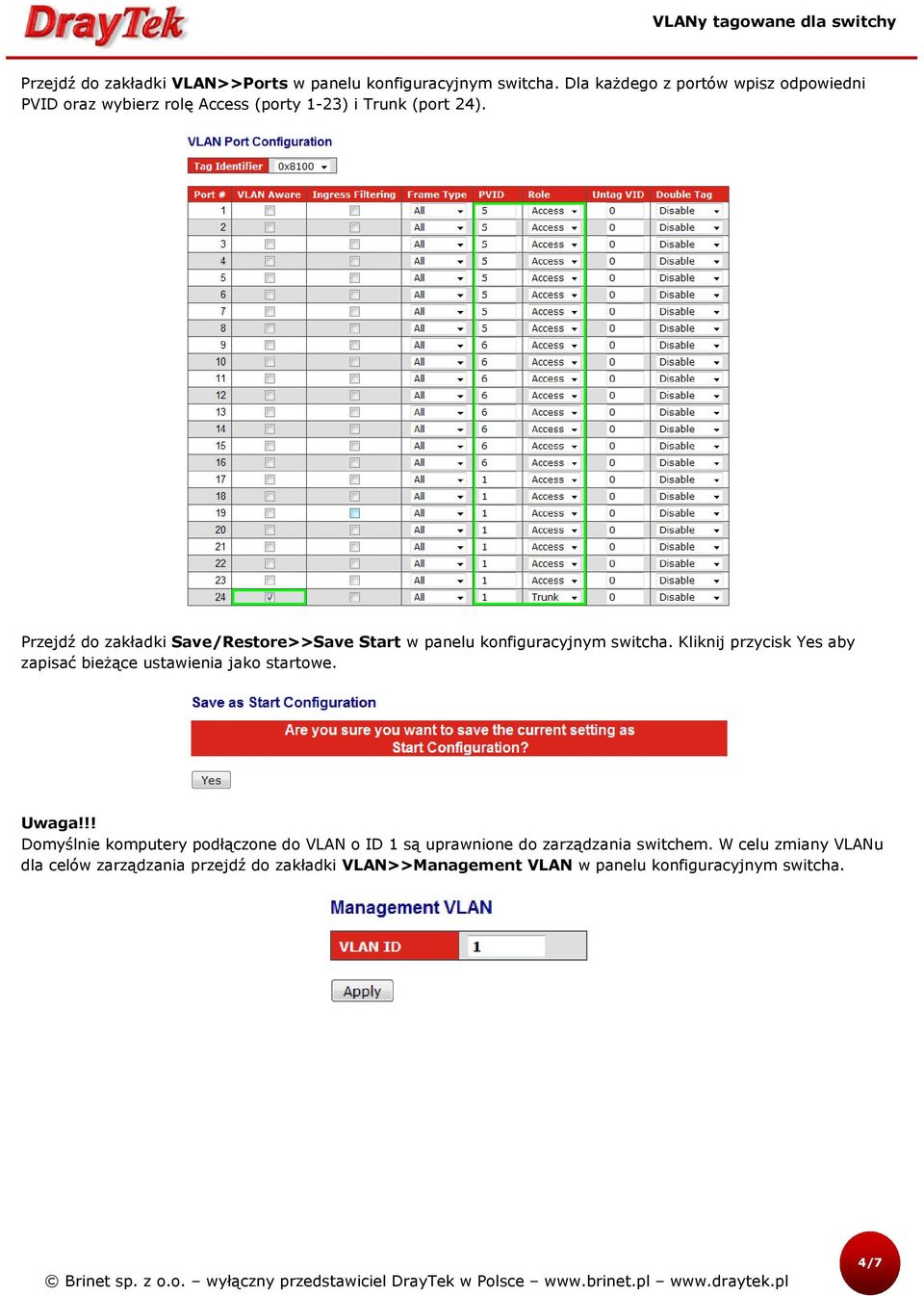

4 Przejdź do zakładki VLAN>>Ports w panelu konfiguracyjnym switcha. Dla każdego z portów wpisz odpowiedni PVID oraz wybierz rolę Access (porty 1-23) i Trunk (port 24). Przejdź do zakładki Save/Restore>>Save Start w panelu konfiguracyjnym switcha. Kliknij przycisk Yes aby zapisać bieżące ustawienia jako startowe. Uwaga!!! Domyślnie komputery podłączone do VLAN o ID 1 są uprawnione do zarządzania switchem. W celu zmiany VLANu dla celów zarządzania przejdź do zakładki VLAN>>Management VLAN w panelu konfiguracyjnym switcha. 4/7

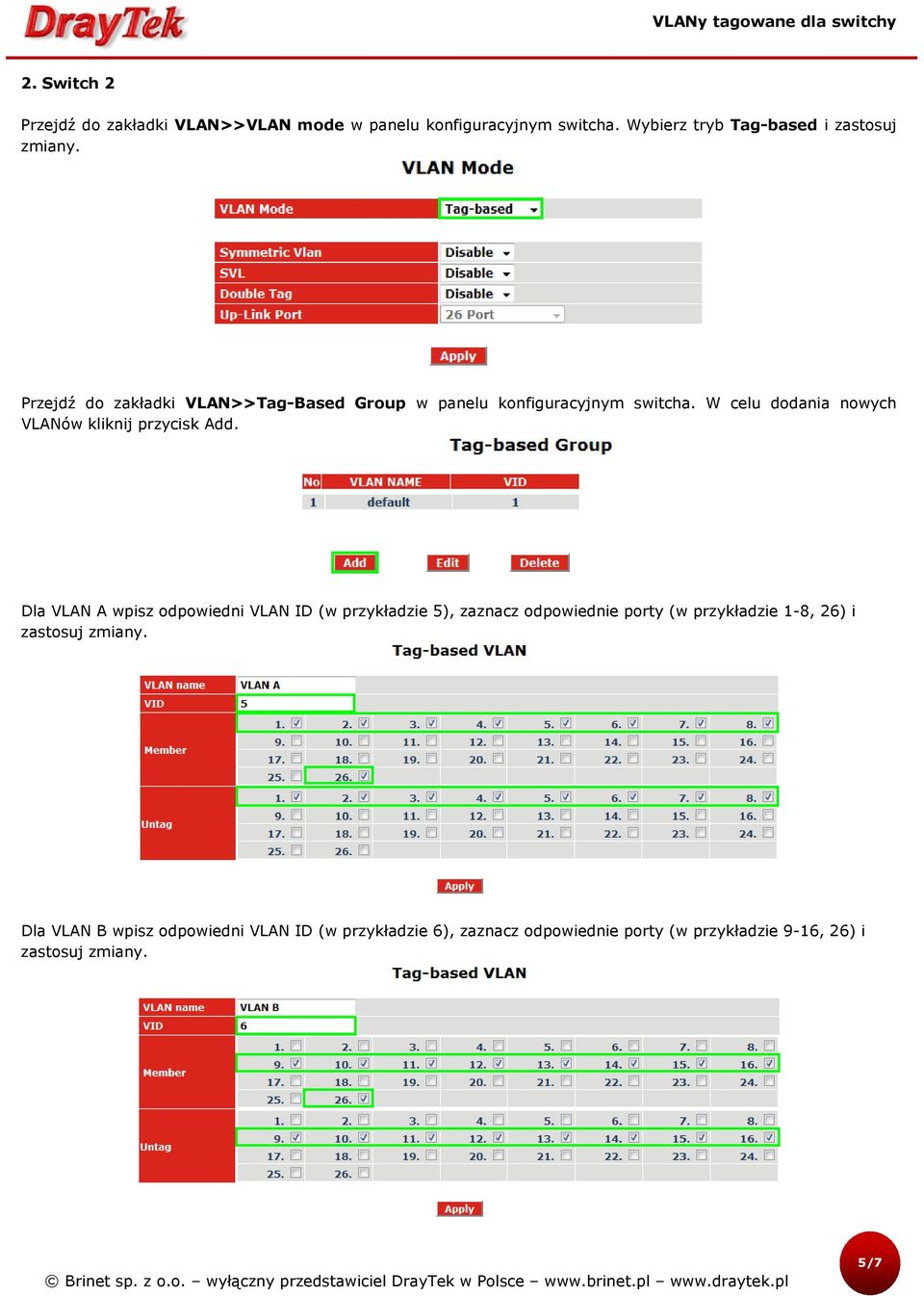

5 2. Switch 2 Przejdź do zakładki VLAN>>VLAN mode w panelu konfiguracyjnym switcha. Wybierz tryb Tag-based i zastosuj zmiany. Przejdź do zakładki VLAN>>Tag-Based Group w panelu konfiguracyjnym switcha. W celu dodania nowych VLANów kliknij przycisk Add. Dla VLAN A wpisz odpowiedni VLAN ID (w przykładzie 5), zaznacz odpowiednie porty (w przykładzie 1-8, 26) i Dla VLAN B wpisz odpowiedni VLAN ID (w przykładzie 6), zaznacz odpowiednie porty (w przykładzie 9-16, 26) i 5/7

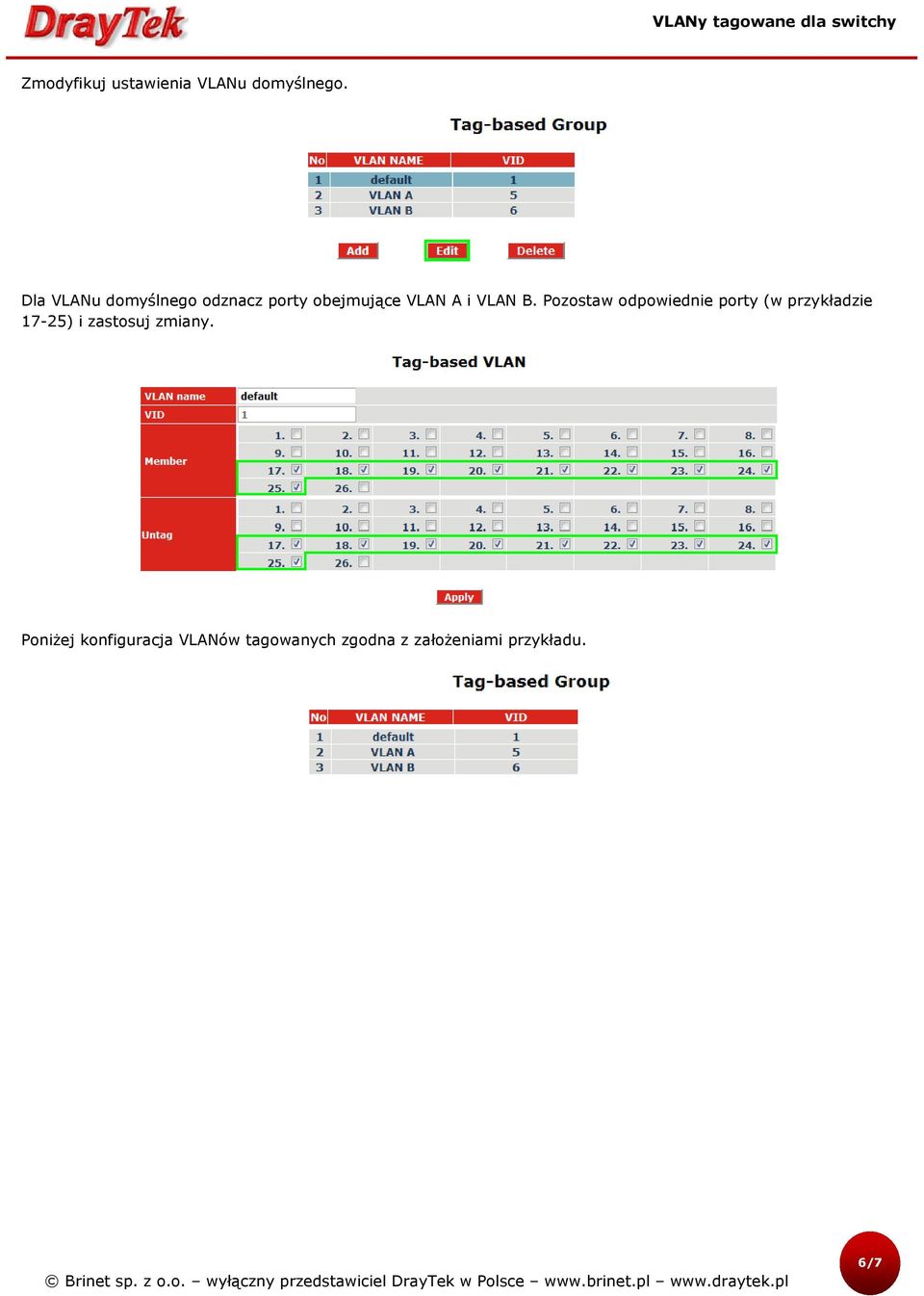

6 Zmodyfikuj ustawienia VLANu domyślnego. Dla VLANu domyślnego odznacz porty obejmujące VLAN A i VLAN B. Pozostaw odpowiednie porty (w przykładzie 17-25) i Poniżej konfiguracja VLANów tagowanych zgodna z założeniami przykładu. 6/7
7 Przejdź do zakładki VLAN>>PVID w panelu konfiguracyjnym switcha. Dla każdego z portów wpisz odpowiedni PVID i Przejdź do zakładki Configuration>>Save/Restore w panelu konfiguracyjnym switcha. Kliknij przycisk Save Start aby zapisać bieżące ustawienia jako startowe. Uwaga!!! W celu włączenia i ustawienia VLANu dla celów zarządzania przejdź do zakładki VLAN>>Management VLAN w panelu konfiguracyjnym switcha. Krzysztof Skowina Specjalista ds. rozwiązań sieciowych BRINET Sp. z o.o. k.skowina@brinet.pl 7/7
