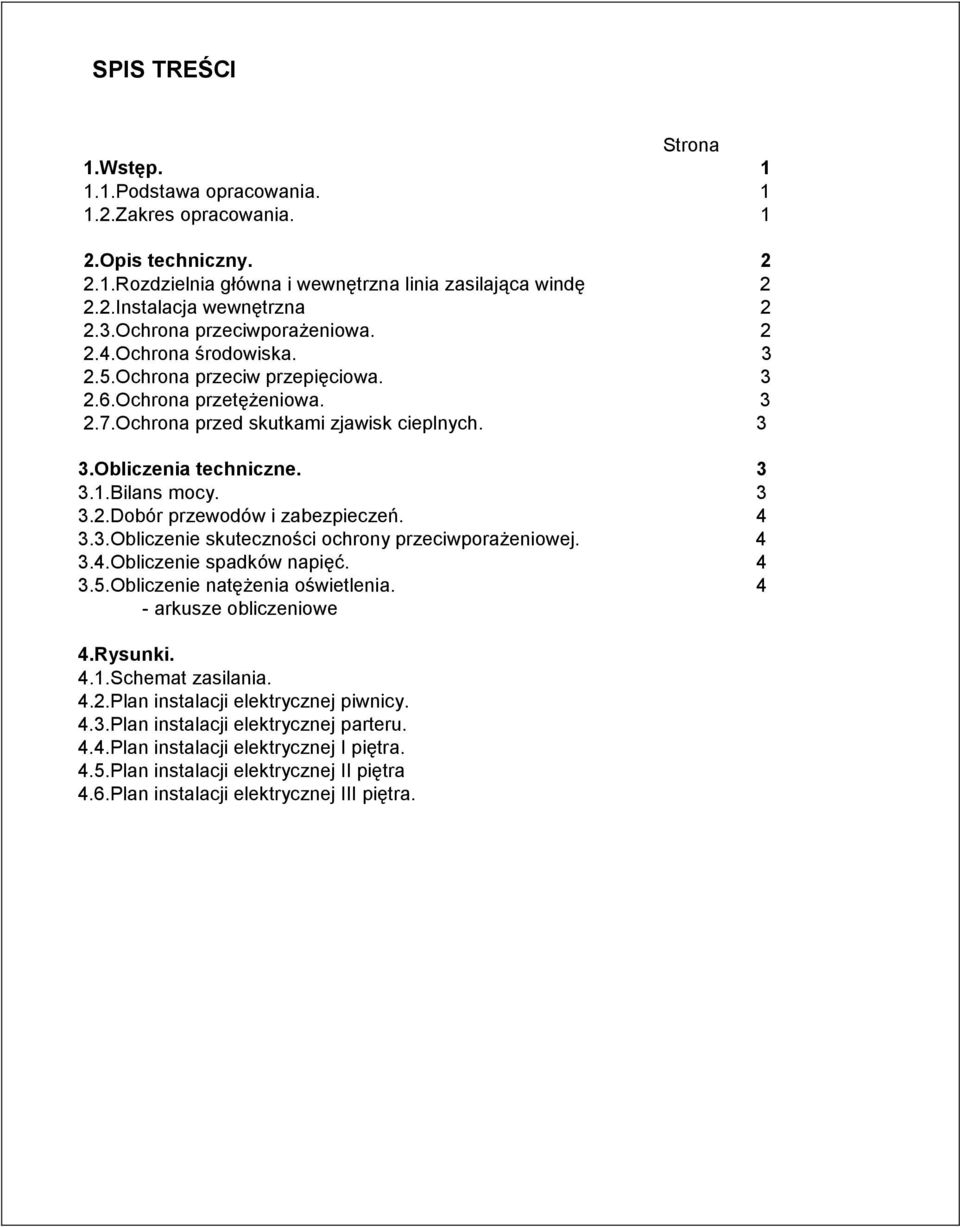

1 SPIS TREŚCI Strona 1.Wstęp Podstawa opracowania Zakres opracowania. 1 2.Opis techniczny Rozdzielnia główna i wewnętrzna linia zasilająca windę Instalacja wewnętrzna Ochrona przeciwporaŝeniowa Ochrona środowiska Ochrona przeciw przepięciowa Ochrona przetęŝeniowa Ochrona przed skutkami zjawisk cieplnych. 3 3.Obliczenia techniczne Bilans mocy Dobór przewodów i zabezpieczeń Obliczenie skuteczności ochrony przeciwporaŝeniowej Obliczenie spadków napięć Obliczenie natęŝenia oświetlenia. 4 - arkusze obliczeniowe 4.Rysunki. 4.1.Schemat zasilania. 4.2.Plan instalacji elektrycznej piwnicy. 4.3.Plan instalacji elektrycznej parteru. 4.4.Plan instalacji elektrycznej I piętra. 4.5.Plan instalacji elektrycznej II piętra 4.6.Plan instalacji elektrycznej III piętra.

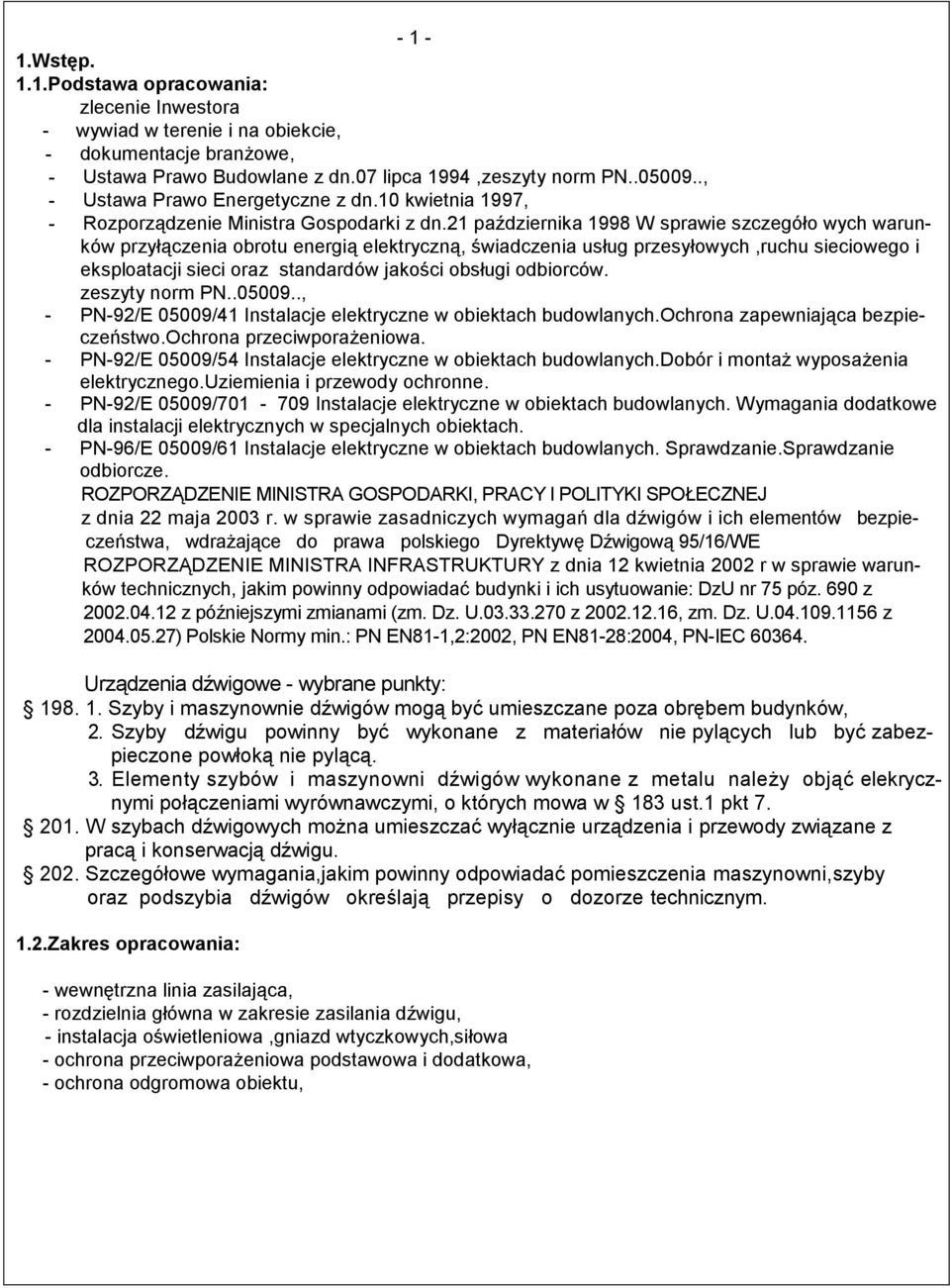

2 - 1-1.Wstęp. 1.1.Podstawa opracowania: zlecenie Inwestora - wywiad w terenie i na obiekcie, - dokumentacje branŝowe, - Ustawa Prawo Budowlane z dn.07 lipca 1994,zeszyty norm PN , - Ustawa Prawo Energetyczne z dn.10 kwietnia 1997, - Rozporządzenie Ministra Gospodarki z dn.21 października 1998 W sprawie szczegóło wych warunków przyłączenia obrotu energią elektryczną, świadczenia usług przesyłowych,ruchu sieciowego i eksploatacji sieci oraz standardów jakości obsługi odbiorców. zeszyty norm PN , - PN-92/E 05009/41 Instalacje elektryczne w obiektach budowlanych.ochrona zapewniająca bezpieczeństwo.ochrona przeciwporaŝeniowa. - PN-92/E 05009/54 Instalacje elektryczne w obiektach budowlanych.dobór i montaŝ wyposaŝenia elektrycznego.uziemienia i przewody ochronne. - PN-92/E 05009/ Instalacje elektryczne w obiektach budowlanych. Wymagania dodatkowe dla instalacji elektrycznych w specjalnych obiektach. - PN-96/E 05009/61 Instalacje elektryczne w obiektach budowlanych. Sprawdzanie.Sprawdzanie odbiorcze. ROZPORZĄDZENIE MINISTRA GOSPODARKI, PRACY l POLITYKI SPOŁECZNEJ z dnia 22 maja 2003 r. w sprawie zasadniczych wymagań dla dźwigów i ich elementów bezpieczeństwa, wdraŝające do prawa polskiego Dyrektywę Dźwigową 95/16/WE ROZPORZĄDZENIE MINISTRA INFRASTRUKTURY z dnia 12 kwietnia 2002 r w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie: DzU nr 75 póz. 690 z z późniejszymi zmianami (zm. Dz. U z , zm. Dz. U z ) Polskie Normy min.: PN EN81-1,2:2002, PN EN81-28:2004, PN-IEC Urządzenia dźwigowe - wybrane punkty: Szyby i maszynownie dźwigów mogą być umieszczane poza obrębem budynków, 2. Szyby dźwigu powinny być wykonane z materiałów nie pylących lub być zabezpieczone powłoką nie pylącą. 3. Elementy szybów i maszynowni dźwigów wykonane z metalu naleŝy objąć elekrycznymi połączeniami wyrównawczymi, o których mowa w 183 ust.1 pkt W szybach dźwigowych moŝna umieszczać wyłącznie urządzenia i przewody związane z pracą i konserwacją dźwigu Szczegółowe wymagania,jakim powinny odpowiadać pomieszczenia maszynowni,szyby oraz podszybia dźwigów określają przepisy o dozorze technicznym. 1.2.Zakres opracowania: - wewnętrzna linia zasilająca, - rozdzielnia główna w zakresie zasilania dźwigu, - instalacja oświetleniowa,gniazd wtyczkowych,siłowa - ochrona przeciwporaŝeniowa podstawowa i dodatkowa, - ochrona odgromowa obiektu,

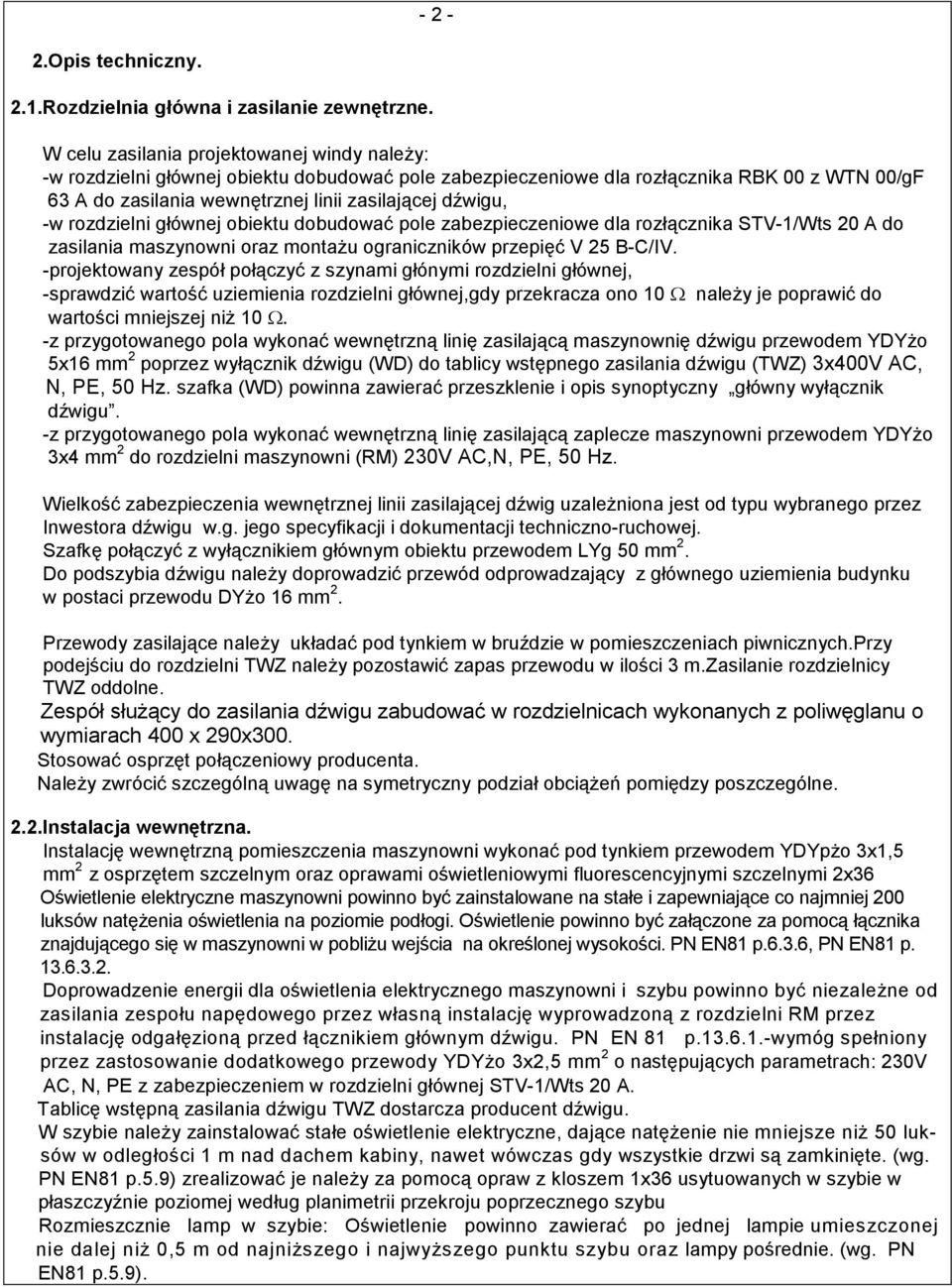

3 - 2-2.Opis techniczny. 2.1.Rozdzielnia główna i zasilanie zewnętrzne. W celu zasilania projektowanej windy naleŝy: -w rozdzielni głównej obiektu dobudować pole zabezpieczeniowe dla rozłącznika RBK 00 z WTN 00/gF 63 A do zasilania wewnętrznej linii zasilającej dźwigu, -w rozdzielni głównej obiektu dobudować pole zabezpieczeniowe dla rozłącznika STV-1/Wts 20 A do zasilania maszynowni oraz montaŝu ograniczników przepięć V 25 B-C/IV. -projektowany zespół połączyć z szynami głónymi rozdzielni głównej, -sprawdzić wartość uziemienia rozdzielni głównej,gdy przekracza ono 10 Ω naleŝy je poprawić do wartości mniejszej niŝ 10 Ω. -z przygotowanego pola wykonać wewnętrzną linię zasilającą maszynownię dźwigu przewodem YDYŜo 5x16 mm 2 poprzez wyłącznik dźwigu (WD) do tablicy wstępnego zasilania dźwigu (TWZ) 3x400V AC, N, PE, 50 Hz. szafka (WD) powinna zawierać przeszklenie i opis synoptyczny główny wyłącznik dźwigu. -z przygotowanego pola wykonać wewnętrzną linię zasilającą zaplecze maszynowni przewodem YDYŜo 3x4 mm 2 do rozdzielni maszynowni (RM) 230V AC,N, PE, 50 Hz. Wielkość zabezpieczenia wewnętrznej linii zasilającej dźwig uzaleŝniona jest od typu wybranego przez Inwestora dźwigu w.g. jego specyfikacji i dokumentacji techniczno-ruchowej. Szafkę połączyć z wyłącznikiem głównym obiektu przewodem LYg 50 mm 2. Do podszybia dźwigu naleŝy doprowadzić przewód odprowadzający z głównego uziemienia budynku w postaci przewodu DYŜo 16 mm 2. Przewody zasilające naleŝy układać pod tynkiem w bruździe w pomieszczeniach piwnicznych.przy podejściu do rozdzielni TWZ naleŝy pozostawić zapas przewodu w ilości 3 m.zasilanie rozdzielnicy TWZ oddolne. Zespół słuŝący do zasilania dźwigu zabudować w rozdzielnicach wykonanych z poliwęglanu o wymiarach 400 x 290x300. Stosować osprzęt połączeniowy producenta. NaleŜy zwrócić szczególną uwagę na symetryczny podział obciąŝeń pomiędzy poszczególne. 2.2.Instalacja wewnętrzna. Instalację wewnętrzną pomieszczenia maszynowni wykonać pod tynkiem przewodem YDYpŜo 3x1,5 mm 2 z osprzętem szczelnym oraz oprawami oświetleniowymi fluorescencyjnymi szczelnymi 2x36 Oświetlenie elektryczne maszynowni powinno być zainstalowane na stałe i zapewniające co najmniej 200 luksów natęŝenia oświetlenia na poziomie podłogi. Oświetlenie powinno być załączone za pomocą łącznika znajdującego się w maszynowni w pobliŝu wejścia na określonej wysokości. PN EN81 p.6.3.6, PN EN81 p Doprowadzenie energii dla oświetlenia elektrycznego maszynowni i szybu powinno być niezaleŝne od zasilania zespołu napędowego przez własną instalację wyprowadzoną z rozdzielni RM przez instalację odgałęzioną przed łącznikiem głównym dźwigu. PN EN 81 p wymóg spełniony przez zastosowanie dodatkowego przewody YDYŜo 3x2,5 mm 2 o następujących parametrach: 230V AC, N, PE z zabezpieczeniem w rozdzielni głównej STV-1/Wts 20 A. Tablicę wstępną zasilania dźwigu TWZ dostarcza producent dźwigu. W szybie naleŝy zainstalować stałe oświetlenie elektryczne, dające natęŝenie nie mniejsze niŝ 50 luksów w odległości 1 m nad dachem kabiny, nawet wówczas gdy wszystkie drzwi są zamkinięte. (wg. PN EN81 p.5.9) zrealizować je naleŝy za pomocą opraw z kloszem 1x36 usytuowanych w szybie w płaszczyźnie poziomej według planimetrii przekroju poprzecznego szybu Rozmieszcznie lamp w szybie: Oświetlenie powinno zawierać po jednej lampie umieszczonej nie dalej niŝ 0,5 m od najniŝszego i najwyŝszego punktu szybu oraz lampy pośrednie. (wg. PN EN81 p.5.9).

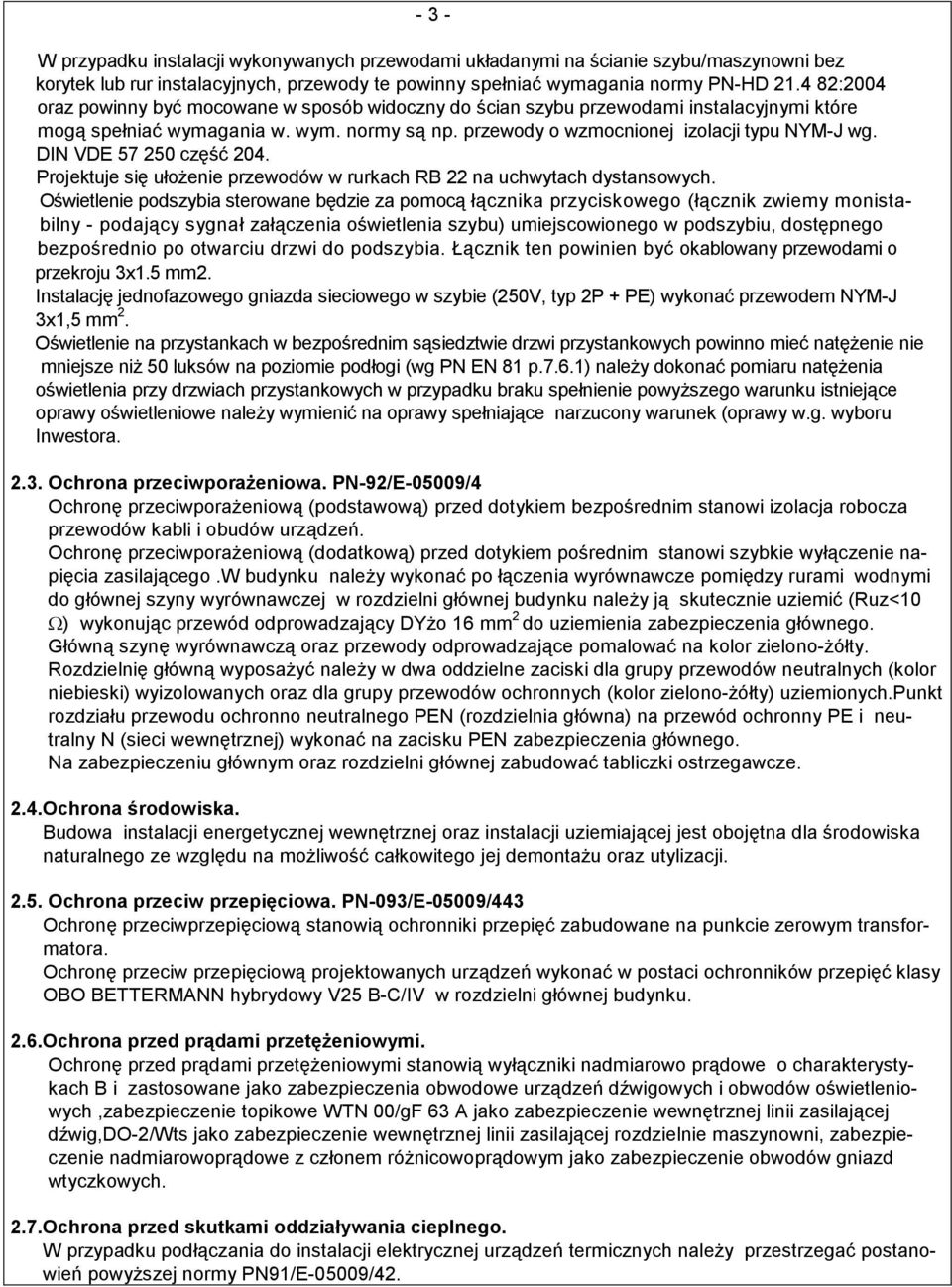

4 - 3 - W przypadku instalacji wykonywanych przewodami układanymi na ścianie szybu/maszynowni bez korytek lub rur instalacyjnych, przewody te powinny spełniać wymagania normy PN-HD :2004 oraz powinny być mocowane w sposób widoczny do ścian szybu przewodami instalacyjnymi które mogą spełniać wymagania w. wym. normy są np. przewody o wzmocnionej izolacji typu NYM-J wg. DIN VDE część 204. Projektuje się ułoŝenie przewodów w rurkach RB 22 na uchwytach dystansowych. Oświetlenie podszybia sterowane będzie za pomocą łącznika przyciskowego (łącznik zwiemy monistabilny - podający sygnał załączenia oświetlenia szybu) umiejscowionego w podszybiu, dostępnego bezpośrednio po otwarciu drzwi do podszybia. Łącznik ten powinien być okablowany przewodami o przekroju 3x1.5 mm2. Instalację jednofazowego gniazda sieciowego w szybie (250V, typ 2P + PE) wykonać przewodem NYM-J 3x1,5 mm 2. Oświetlenie na przystankach w bezpośrednim sąsiedztwie drzwi przystankowych powinno mieć natęŝenie nie mniejsze niŝ 50 luksów na poziomie podłogi (wg PN EN 81 p.7.6.1) naleŝy dokonać pomiaru natęŝenia oświetlenia przy drzwiach przystankowych w przypadku braku spełnienie powyŝszego warunku istniejące oprawy oświetleniowe naleŝy wymienić na oprawy spełniające narzucony warunek (oprawy w.g. wyboru Inwestora Ochrona przeciwporaŝeniowa. PN-92/E-05009/4 Ochronę przeciwporaŝeniową (podstawową) przed dotykiem bezpośrednim stanowi izolacja robocza przewodów kabli i obudów urządzeń. Ochronę przeciwporaŝeniową (dodatkową) przed dotykiem pośrednim stanowi szybkie wyłączenie napięcia zasilającego.w budynku naleŝy wykonać po łączenia wyrównawcze pomiędzy rurami wodnymi do głównej szyny wyrównawczej w rozdzielni głównej budynku naleŝy ją skutecznie uziemić (Ruz<10 Ω) wykonując przewód odprowadzający DYŜo 16 mm 2 do uziemienia zabezpieczenia głównego. Główną szynę wyrównawczą oraz przewody odprowadzające pomalować na kolor zielono-ŝółty. Rozdzielnię główną wyposaŝyć naleŝy w dwa oddzielne zaciski dla grupy przewodów neutralnych (kolor niebieski) wyizolowanych oraz dla grupy przewodów ochronnych (kolor zielono-ŝółty) uziemionych.punkt rozdziału przewodu ochronno neutralnego PEN (rozdzielnia główna) na przewód ochronny PE i neutralny N (sieci wewnętrznej) wykonać na zacisku PEN zabezpieczenia głównego. Na zabezpieczeniu głównym oraz rozdzielni głównej zabudować tabliczki ostrzegawcze. 2.4.Ochrona środowiska. Budowa instalacji energetycznej wewnętrznej oraz instalacji uziemiającej jest obojętna dla środowiska naturalnego ze względu na moŝliwość całkowitego jej demontaŝu oraz utylizacji Ochrona przeciw przepięciowa. PN-093/E-05009/443 Ochronę przeciwprzepięciową stanowią ochronniki przepięć zabudowane na punkcie zerowym transformatora. Ochronę przeciw przepięciową projektowanych urządzeń wykonać w postaci ochronników przepięć klasy OBO BETTERMANN hybrydowy V25 B-C/IV w rozdzielni głównej budynku. 2.6.Ochrona przed prądami przetęŝeniowymi. Ochronę przed prądami przetęŝeniowymi stanowią wyłączniki nadmiarowo prądowe o charakterystykach B i zastosowane jako zabezpieczenia obwodowe urządzeń dźwigowych i obwodów oświetleniowych,zabezpieczenie topikowe WTN 00/gF 63 A jako zabezpieczenie wewnętrznej linii zasilającej dźwig,do-2/wts jako zabezpieczenie wewnętrznej linii zasilającej rozdzielnie maszynowni, zabezpieczenie nadmiarowoprądowe z członem róŝnicowoprądowym jako zabezpieczenie obwodów gniazd wtyczkowych. 2.7.Ochrona przed skutkami oddziaływania cieplnego. W przypadku podłączania do instalacji elektrycznej urządzeń termicznych naleŝy przestrzegać postanowień powyŝszej normy PN91/E-05009/42.

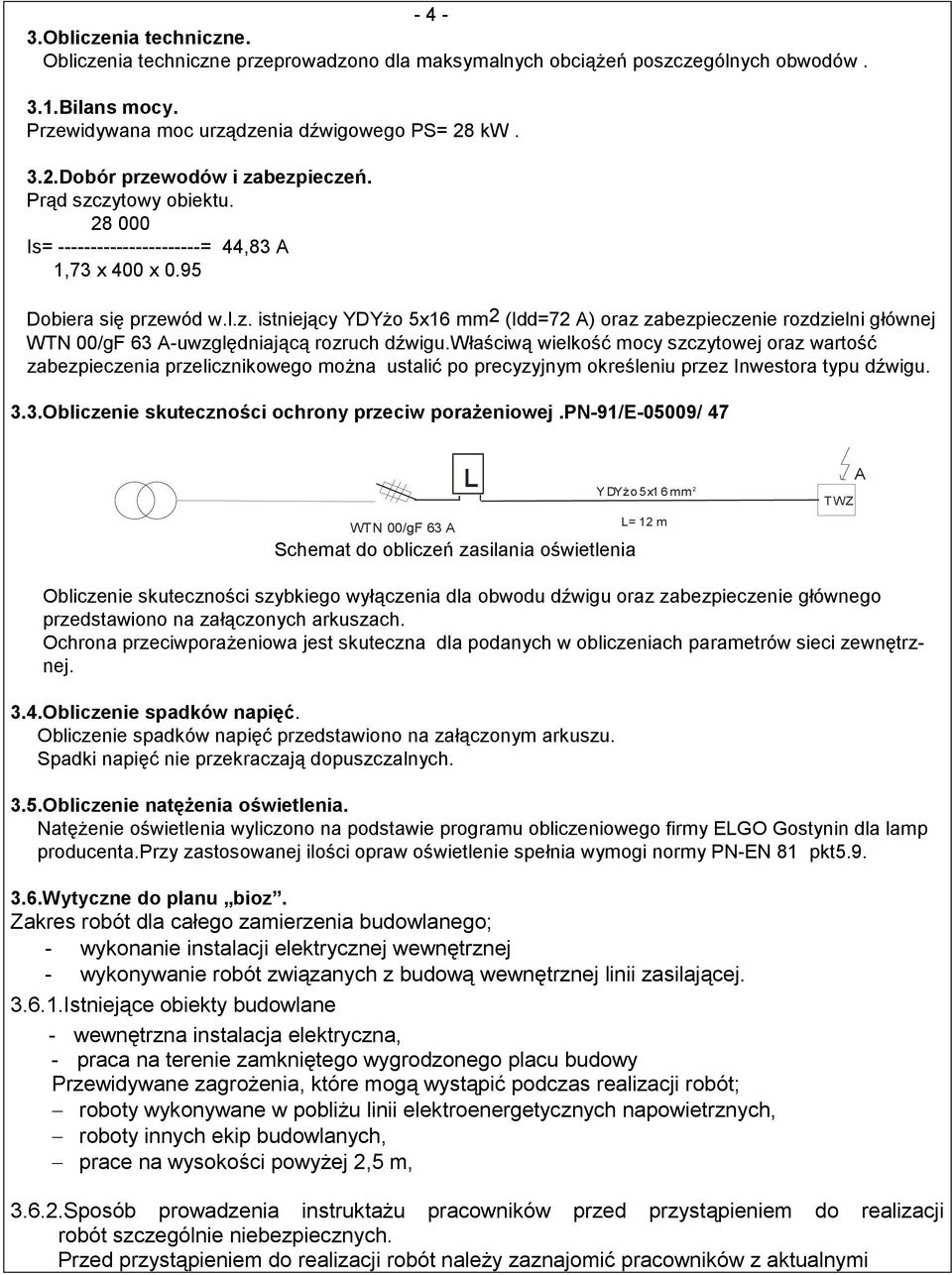

5 - 4-3.Obliczenia techniczne. Obliczenia techniczne przeprowadzono dla maksymalnych obciąŝeń poszczególnych obwodów. 3.1.Bilans mocy. Przewidywana moc urządzenia dźwigowego PS= 28 kw. 3.2.Dobór przewodów i zabezpieczeń. Prąd szczytowy obiektu Is= = 44,83 A 1,73 x 400 x 0.95 Dobiera się przewód w.l.z. istniejący YDYŜo 5x16 mm2 (Idd=72 A) oraz zabezpieczenie rozdzielni głównej WTN 00/gF 63 A-uwzględniającą rozruch dźwigu.właściwą wielkość mocy szczytowej oraz wartość zabezpieczenia przelicznikowego moŝna ustalić po precyzyjnym określeniu przez Inwestora typu dźwigu. 3.3.Obliczenie skuteczności ochrony przeciw poraŝeniowej.pn-91/e-05009/ 47 Y DYŜo 5x1 6 mm 2 L= 12 m WTN 00/gF 63 A Schemat do obliczeń zasilania oświetlenia TWZ A Obliczenie skuteczności szybkiego wyłączenia dla obwodu dźwigu oraz zabezpieczenie głównego przedstawiono na załączonych arkuszach. Ochrona przeciwporaŝeniowa jest skuteczna dla podanych w obliczeniach parametrów sieci zewnętrznej. 3.4.Obliczenie spadków napięć. Obliczenie spadków napięć przedstawiono na załączonym arkuszu. Spadki napięć nie przekraczają dopuszczalnych. 3.5.Obliczenie natęŝenia oświetlenia. NatęŜenie oświetlenia wyliczono na podstawie programu obliczeniowego firmy ELGO Gostynin dla lamp producenta.przy zastosowanej ilości opraw oświetlenie spełnia wymogi normy PN-EN 81 pkt Wytyczne do planu bioz. Zakres robót dla całego zamierzenia budowlanego; - wykonanie instalacji elektrycznej wewnętrznej - wykonywanie robót związanych z budową wewnętrznej linii zasilającej Istniejące obiekty budowlane - wewnętrzna instalacja elektryczna, - praca na terenie zamkniętego wygrodzonego placu budowy Przewidywane zagroŝenia, które mogą wystąpić podczas realizacji robót; roboty wykonywane w pobliŝu linii elektroenergetycznych napowietrznych, roboty innych ekip budowlanych, prace na wysokości powyŝej 2,5 m, Sposób prowadzenia instruktaŝu pracowników przed przystąpieniem do realizacji robót szczególnie niebezpiecznych. Przed przystąpieniem do realizacji robót naleŝy zaznajomić pracowników z aktualnymi

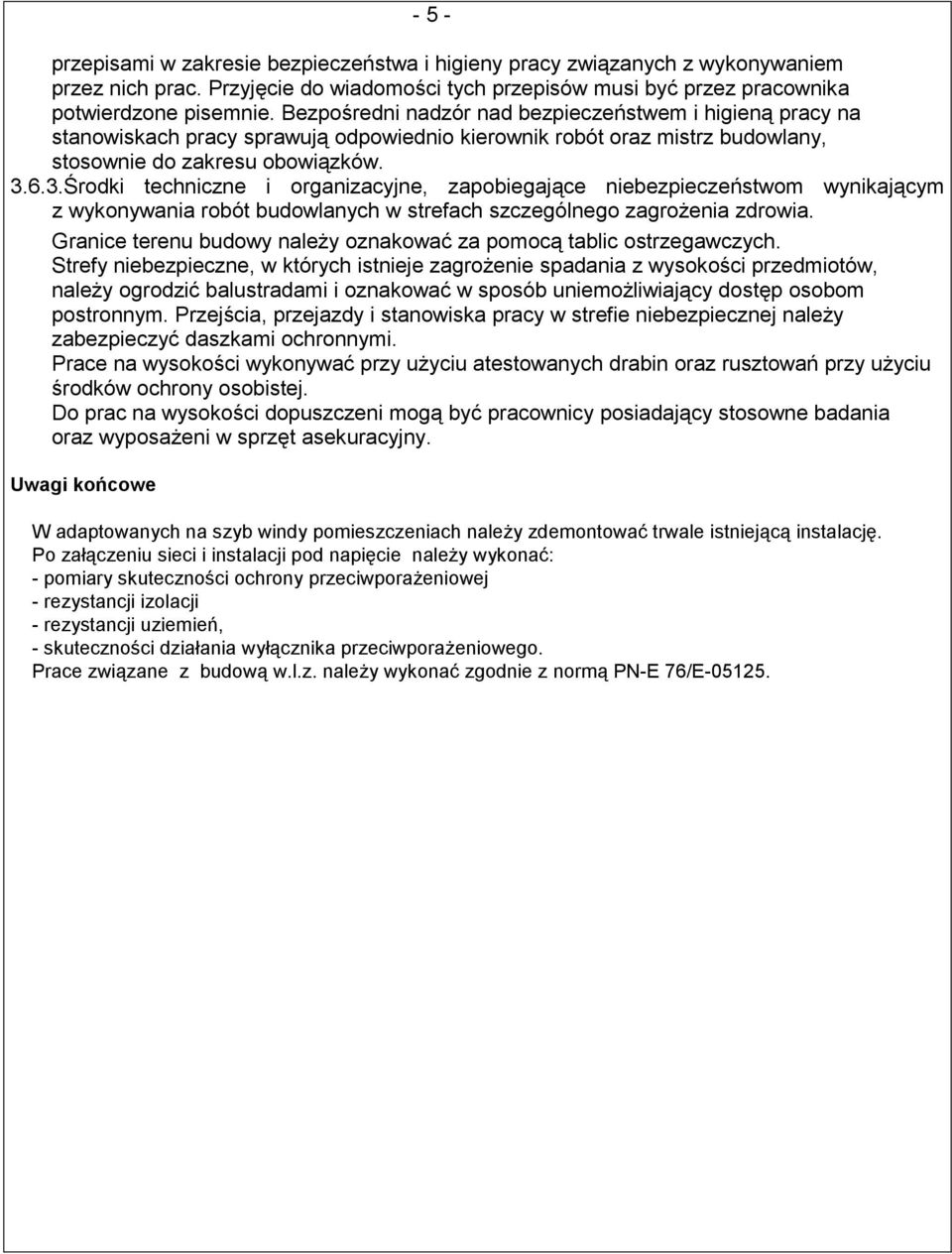

6 - 5 - przepisami w zakresie bezpieczeństwa i higieny pracy związanych z wykonywaniem przez nich prac. Przyjęcie do wiadomości tych przepisów musi być przez pracownika potwierdzone pisemnie. Bezpośredni nadzór nad bezpieczeństwem i higieną pracy na stanowiskach pracy sprawują odpowiednio kierownik robót oraz mistrz budowlany, stosownie do zakresu obowiązków Środki techniczne i organizacyjne, zapobiegające niebezpieczeństwom wynikającym z wykonywania robót budowlanych w strefach szczególnego zagroŝenia zdrowia. Granice terenu budowy naleŝy oznakować za pomocą tablic ostrzegawczych. Strefy niebezpieczne, w których istnieje zagroŝenie spadania z wysokości przedmiotów, naleŝy ogrodzić balustradami i oznakować w sposób uniemoŝliwiający dostęp osobom postronnym. Przejścia, przejazdy i stanowiska pracy w strefie niebezpiecznej naleŝy zabezpieczyć daszkami ochronnymi. Prace na wysokości wykonywać przy uŝyciu atestowanych drabin oraz rusztowań przy uŝyciu środków ochrony osobistej. Do prac na wysokości dopuszczeni mogą być pracownicy posiadający stosowne badania oraz wyposaŝeni w sprzęt asekuracyjny. Uwagi końcowe W adaptowanych na szyb windy pomieszczeniach naleŝy zdemontować trwale istniejącą instalację. Po załączeniu sieci i instalacji pod napięcie naleŝy wykonać: - pomiary skuteczności ochrony przeciwporaŝeniowej - rezystancji izolacji - rezystancji uziemień, - skuteczności działania wyłącznika przeciwporaŝeniowego. Prace związane z budową w.l.z. naleŝy wykonać zgodnie z normą PN-E 76/E
