1 Armatura Premium + Systemy Unibox pomieszczeƒ i/lub ograniczanie temperatury wody w rurach instalacji ogrzewania p aszczyznowego Wyró nienia

2 Wprowadzenie Unibox T / Unibox E T (Êcienne lub pod ogowe) zyskuje na popularnoêci z wielu powodów. Rosnàce wymagania wzgl dem jakoêci ocieplenia budynku niosà za sobà istotny spadek jego zapotrzebowania na ciep o. Wspomniany typ ogrzewania pozwala zaoszcz dziç na iloêci zu ytego ciep a i zapewnia wysokie poczucie komfortu w zamieszkiwanym pomieszczeniu. Wyposa a si w nie coraz cz Êciej co najmniej jedno pomieszczenie (z regu y kuchni lub azienk ) i to zarówno w budynkach nowobudowanych jak i w remontowanych. Modu y Unibox firmy Oventrop w zale noêci od wybranej wersji produktu umo liwiajà regulacj temperatury, ograniczanie do bezpiecznego poziomu temperatury wody w rurach grzewczych lub kombinacj obu tych funkcji. Unibox-y sprawdzajà si doskonale i upraszczajà wykonanie instalacji, w których pracujà jednoczeênie grzejniki i p tle ogrzewaƒ p aszczyznowych. Sà cz sto w stanie w wystaczajàcym stopniu zastàpiç kosztowne uk ady zmieszania wyposa one w dodatkowe pompy obiegowe. Oventrop oferuje wykonania produktu: modu Unibox T / Unibox E T regulacja temperatury z u yciem zaworu termostatycznego (regulacja temperatury wewn trznej) modu Unibox RTL / Unibox E RTL regulacja temperatury posadzki poprzez ograniczanie temperatury wody w p tli modu Unibox plus / Unibox E plus regulacja temperatury z u yciem zaworu termostatycznego i temperatury wody w rurze przy u yciu ogranicznika temperatury modu / regulacja temperatury posadzki poprzez ograniczenie temperatury powrotu. Po dozbrojeniu mo liwoêç regulacji temperatury za pomocà elektrycznego termostatu pokojowego z nap dem nastawczym lub termostatu ze zdalnym nastawnikiem. Zalecany zakres zastosowania: wielkoêç (wzgl dnie powierzchni grzejnej): do 0 m d ugoêç p tli grzejnych do 100 m (przy Êrednicy rury ok. 1 mm) Wyró nienia dla modu u Unibox plus : Interclima Paris Trophee du Design Interclima Paris Concours de I Innovation Wyró nienia dla modu u Unibox E plus Good Design Award, Japan Rozdzielacz Regulacja temperatury Unibox T do regulacji temperatury z u yciem zaworu termostatycznego (regulacja wydajnoêci ogrzewaƒ pod ogowych). (z nastawà wst pnà), z zaworem odpowietrzajàco-p uczàcym, z maskownicà, z termostatem z pozycjà zero, przy àcze gwintowe G / pod z àczki zaciskowe firmy Oventrop. Zakres temperatury zadanej: 7-8 C (temperatura ). Nr katalogowy: patrz tabela na str. 6 Rozdzielacz Regulacja temperatury Unibox E T do regulacji temperatury z u yciem zaworu termostatycznego (regulacja wydajnoêci ogrzewaƒ pod ogowych). (z nastawà wst pnà), z zaworem odpowietrzajàco-p uczàcym, z maskownicà, termostatem z nastawà zero, gwint G / pod z àczki zaciskowe firmy Oventrop. Zakres temperatury zadanej: 7-8 C (temperatura ). Nr katalogowy: patrz tabela na str. 6

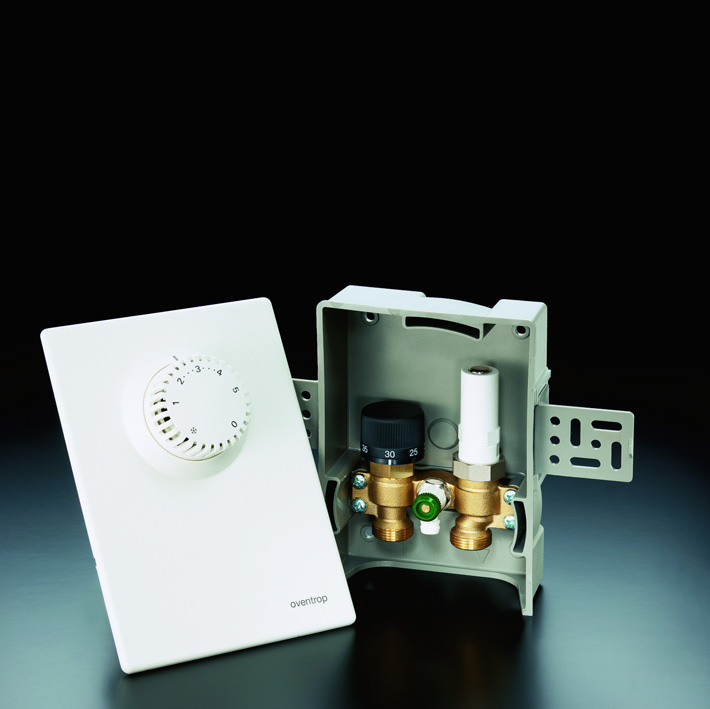

3 Unibox RTL / Unibox E RTL Unibox plus / Unibox E plus Ogranicznik temperatury wody w p tli Modu Unibox RTL do regulacji temperatury posadzki poprzez regulacj temperatury wody w p tli, z u yciem zaworu RTLH (ogranicznik temperatury powrotu). Kaseta Êcienna z zaworem RTLH, zaworem odpowietrzajàco-p uczàcym, z maskownicà, z termostatem Uni RTLH (z pozycjà zero), gwint G / pod z àczki zaciskowe firmy Oventrop. Zakres temperatury zadanej: 0-50 C (temperatura czynnika), ustawienie fabryczne 0 C Ogranicznik temperatury wody w p tli Modu Unibox E RTL do regulacji temperatury posadzki poprzez regulacj temperatury wody w p tli, z u yciem zaworu RTLH (ogranicznik temperatury powrotu). Kaseta Êcienna ze zintegrowanym ogranicznikiem temperatury czynnika, z zaworem odpowietrzajàco-p uczàcym, z maskownicà, gwint zaworu G / pod z àczki zaciskowe firmy Oventrop. Zakres temperatury zadanej: 0-0 C (temperatura czynnika) Nr katalogowy: patrz tabela na str 6 i temperatury wody w p tli oventrop 0 1 Modu Unibox plus do regulacji temperatury z u yciem zaworu termostatycznego i do regulacji temperatury posadzki z u yciem zaworu RTLH (regulacja temperatury i ograniczanie temperatury czynnika w rurze instalacji). (z nastawà wst pnà) i zaworem RTLH, z zaworem odpowietrzajàco-p uczàcym, z maskownicà, z termostatami i Uni RTLH (z pozycjami zero), gwint zaworu G / do z àczek zaciskowych Oventrop. Zakres temperatury zadanej: 7-8 C (temperatura ), 0-50 C (temperatura czynnika) ustawienie fabryczne 0 C Nr katalogowy: patrz tabela na str. 6 i temperatury wody w p tli Modu Unibox E plus do regulacji temperatury z u yciem zaworu termostatycznego i do regulacji temperatury posadzki z u yciem zaworu RTLH (regulacja temperatury i ograniczanie temperatury czynnika w rurze instalacji). (z nastawà wst pnà) i ze zintegrowanym ogranicznikiem temperatury czynnika, z zaworem odpowietrzajàco-p uczàcym, z maskownicà, z termostatem (z pozycjà zero), gwint zaworu G / do z àczek zaciskowych firmy Oventrop. Zakres temperatury zadanej: 7-8 C (temperatura ) 0-0 C (temperatura czynnika).

4 1 0 5 z termostatem zdalnym nastawnikiem Modu do ogrzewania p aszczyznowego, który w podstawowym wyposa eniu posiada funkcj ograniczania temperatury wody w p tli (poprzez termostat Uni RTLH ). Zakres temperatury zadanej: 0-50 C (temperatura powrotu), fabryczne ograniczenie na 0 C. Temperatura : niezale na od u ytego regulatora. Mo liwoêç dozbrojenia do nast pujàcych wariantów: z elektrycznym termostatem pokojowym i nap dem nastawczym z termostatem zdalnym nastawnikiem z elektrycznym termostatem pokojowym i nap dem nastawczym z termostatem (ze zdalnym nastawnikiem) Nastawnik montowany jest na pionowym przy- àczu zaworu w kasecie Unibox. Rurka kapilary mo e zostaç wyprowadzona z kasety Unibox do em, do zdalnego czujnika temperatury (zaleca si u o enie w rurce os onowej). lub z elektrycznym termostatem pokojowym i nap dem nastawczym Nap d nastawczy montowany jest na pionowym przy àczu zaworu w kasecie Unibox. (W przypadku zastosowania nap du elektromotorycznego konieczne jest dokupienie przed u ki trzpienia zaworu, nr kat ). Kabel mo e zostaç wyprowadzony z kasety Unibox do em, do termostatu pokojowego (zaleca si u o enie w rurce os onowej). (Uwaga: przy instalacji w azience przestrzegaç wytycznych dotyczàcych instalacji elektrycznych w ch wilgotnych.) Modu do ogrzewania p aszczyznowego, który w podstawowym wyposa eniu posiada funkcj ograniczania temperatury wody w p tli (poprzez termostat Uni RTLH ). Z maskownicà. Zakres temperatury zadanej: 0-50 C (temperatura powrotu), fabryczne ograniczenie na 0 C. Temperatura : niezale na od u ytego regulatora. Mo liwoêç dozbrojenia do nast pujàcych wariantów: z termostatem (ze zdalnym nastawnikiem) Nastawnik montowany jest na pionowym przy- àczu zaworu w kasecie Unibox. Rurka kapilary mo e zostaç wyprowadzona z kasety Unibox do em, do zdalnego czujnika temperatury (zaleca si u o enie w rurce os onowej). lub z elektrycznym termostatem pokojowym i nap dem nastawczym Nap d nastawczy montowany jest na pionowym przy àczu zaworu w kasecie Unibox. Kabel mo e zostaç wyprowadzony z kasety Unibox bokiem przez wykonany otwór, do termostatu pokojowego (zaleca si u o enie w rurce os onowej). (Uwaga: przy instalacji w azience przestrzegaç wytycznych dotyczàcych instalacji elektrycznych w ch wilgotnych.)

5 Zakres zastosowania Zabudowa i monta 0 1 oventrop oventrop 1 5 Szacht Êcienny 1 Unibox plus Unibox E plus Prawid owo B dnie Termostat Uni RTLH Zawór z nastwà wst pnà z termostatem B dnie B dnie Kaseta Êcienna 5 Termostat Zawór ze zintegrowanym ogranicznikiem temperatury powrotu Zastosowanie: Modu y Unibox mogà byç u yte do u o enia instalacji ogrzewania pod ogowego w pomieszczeniu, którego powierzchnia nie przekracza 0m. Konstrukcja modu u zosta a zaprojektowana do obs ugi jednej p tli instalacji. Przy zastosowaniu rury o Êrednicy wewn trznej 1 mm jej d ugoêç maksymalna nie powinna przekroczyç 100 m. Przy rozk adaniu rur nale y zwracaç uwag na naprzemienne uk adanie odcinków rur cieplejszych z ch odniejszymi (patrz szkice zabudowy na stronach,, ). Dzi ki temu uzyska si równomierne nagrzanie posadzki. Unibox T / Unibox E T umo liwia regulacje temperatury poprzez regulacj wydajnoêci p tli ogrzewania p aszczyznowego. Mo e byç pod àczony do instalacji ogrzewania niskotemperaturowego z temperaturà zasilania max. 55 C. Unibox RTL / Unibox E RTL umo liwia ograniczanie temperatury czynnika w rurze instalacji ogrzewania p aszczyznowego. P tla grzewcza mo e byç w àczona do instalacji ogrzewania grzejnikowego o max. temperaturze zasilania 70 C. Unibox plus / Unibox E plus / àczy funkcje regulacji temperatury i ogranicznika temperatury czynnika w rurze instalacji ogrzewania pod ogowego. Kombinacja ta mo e byç zastosowana przy w àczaniu p tli grzewczej do instalacji ogrzewania grzejnikowego o temperaturze zasilania max. 70 C (podobnie jak w przypadku wariantu RTL/E RTL). Zabudowa i monta : Dla u atwienia prowadzenia rur w Êcianie firma Oventrop oferuje specjalny szacht Êcienny, dopasowany do g bokoêci zabudowy kaset Unibox / Unibox E. Monta systemu jest bardzo atwy. Szacht Êcienny i kaseta mocowane sà w Êcianie (patrz rys. nr 1- szkic zabudowy). Rury instalacji grzewczej sà prowadzone w Êcianie zgodnie z projektem instalacji. Wa ne: Wymagane jest przestrzeganie zasady e jedynym dopuszczalnym miejscem zabudowy modu u Unibox jest koƒcowy odcinek p tli ogrzewania p aszczyznowego (szkic nr ). Rury sà mocowane do zaworu w kasecie za pomocà z àczek zaciskowych Oventrop. Szacht Êcienny jest zamykany Êcianà czo owà i przykryty tynkiem k adzionym na Êcianie. Regulacja odbywa si z u yciem atwo dost pnego dla u ytkownika temostatu. Przy wyborze miejsca zabudowy nale y uwzgl dniç koniecznoêç przestrzennego odizolowanie termostatu od obcych êróde energii cieplnej: dodatkowego grzejnika (ilustr. ) miejsca poddawanego bezpoêredniumu dzia aniu promieni s onecznych (ilustr. ) miejsca znajdujàcego si w strefie silnych przeciàgów Przyk ad instalacji sk adajàcej si z dwóch p tli grzewczych: W przypadku powierzchni powy ej 0m i d ugoêci rury w p tli wi kszej ni 100 m zaleca si u o enie dwóch p tli pod àczonych do modu u Unibox (ilustr 5). Po àczenia wykonaç mo na z pomocà np: kszta tki-h, nr kat lub Êrubunka nr kat firmy Oventrop. 5

6 Wskazówki Przeglàd wykonaƒ Temperatura zasilania instalacji Zalecana temperatura powrotu Nastawa na termostacie RTL Nastawa na pokr tle RTL Powierzchnia D ugoêç p tli grzejnej: rura z miedzi 1/15 mm rura z tworzywa sztucznego lub wielowarstwowa 16 mm Wa ne wskazówki dotyczàce uruchomienia instalacji Wykonania Unibox T Unibox RTL / Unibox E RTL Unibox plus / Unibox E plus / Unibox E plus wszystkie wykonania Unibox RTL Unibox plus Unibox E RTL Unibox E plus wszystkie wykonania wszystkie wykonania Maximum 55 C 70 C 0 C Nastawa Nastawa 0 0 m 100 m Przed rozpocz ciem nagrzewania nale y: Po otynkowaniu Êciany wylaç estrich grzewczy na rur grzewczà. Nagrzewanie estrichu cementowego i anhydrytowego musi przebiegaç zgodnie z zaleceniami normy DIN 75 cz Êç wzgl. ZVSHKFBH - D1 do D. Poczàtek nagrzewania estrichu najwczeêniej: 1 dni po roz o eniu estrichu cementowego 7 dni po roz o eniu estrichu anhydrytowego Nagrzewaç powoli!!! dni z temperaturà ok. 5 C dni z temperaturà ok. 55 C (na zasilaniu). Inne wskazówki wg wytycznych producenta estrichu. Przed uruchomieniem nale y: Zalecany zakres pracy ogranicznika temperatury czynnika 5 do 0 C. Ârednia temperatura estrichu w pobli u rury grzewczej nie powinna przekraczaç: 55 C przy zastosowaniu estrichu cementowego lub anhydrytowego 5 C przy zastosowaniu estrichu bitumicznego wzgl. wg wytycznych producenta estrichu Wykonania Unibox T Unibox RTL Unibox plus do wyboru termostat ze zdalnym nastawnikiem lub elektryczny termostat pokojowy + elektrotermiczny nap d nastawczy Unibox E T Unibox E RTL Unibox E plus NowoÊç w programie: do wyboru termostat ze zdalnym nastawnikiem lub elektryczny termostat pokojowy + elektrotermiczny nap d nastawczy Ogranicznik Nr katalogowy Termostat temperatury powrotu Maskownica bia a chromowana Widoczny termostat bia a chromowana Dalsze informacje w katalogu Oventrop, grupa produktów 1. Do uzyskania w: OVENTROP Sp. z o. o. ul. Polna 6 B Stare Babice tel fax info@oventrop.pl 6
