Armatura Premium + Systemy Regusol-130 armatura do instalacji solarnej

Transkrypt

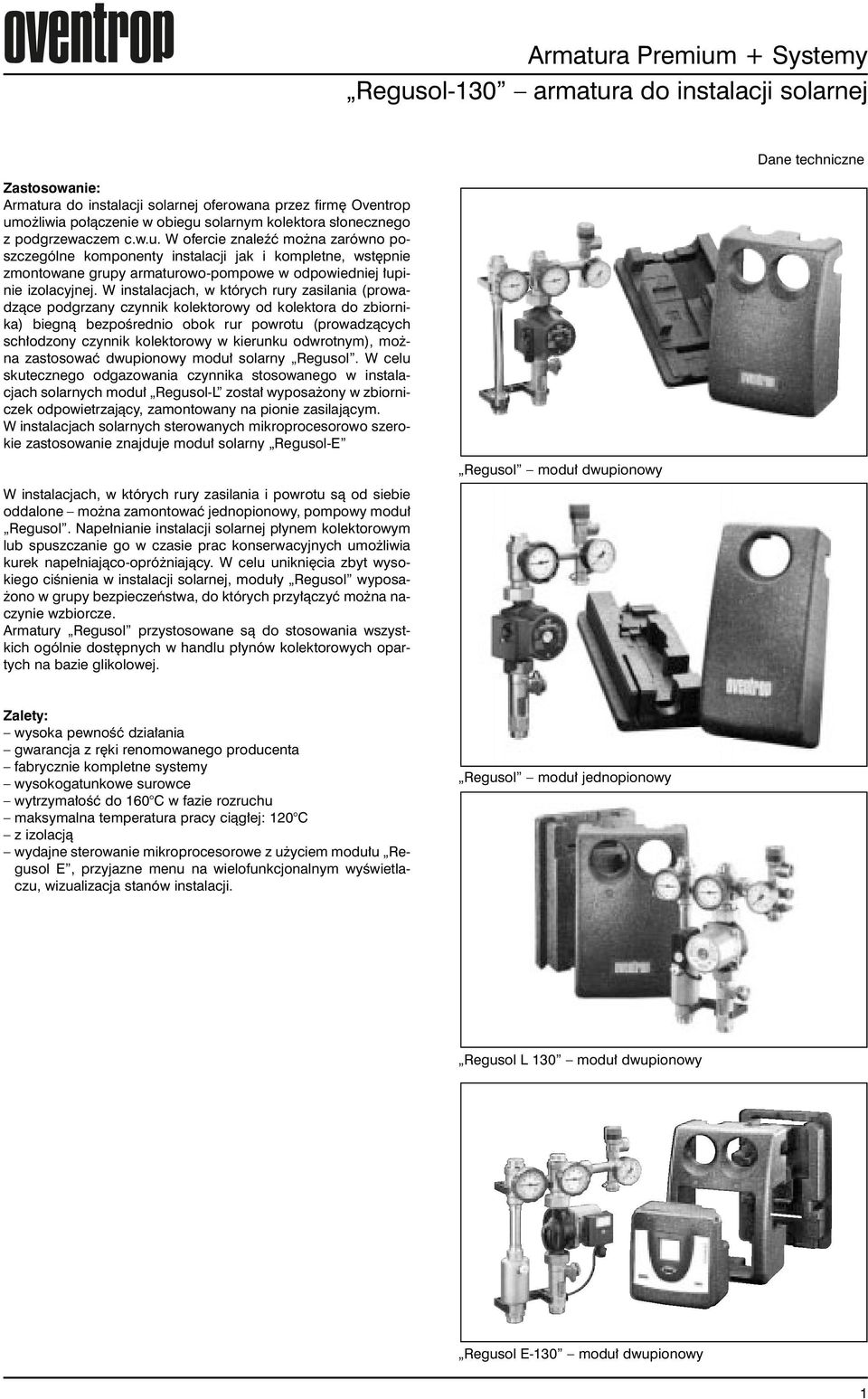

1 Armatura Premium + Systemy Regusol-130 armatura do instalacji solarnej Dane techniczne Zastosowanie: Armatura do instalacji solarnej oferowana przez firm Oventrop umo liwia po àczenie w obiegu solarnym kolektora s onecznego z podgrzewaczem c.w.u. W ofercie znaleêç mo na zarówno poszczególne komponenty instalacji jak i kompletne, wst pnie zmontowane grupy armaturowo-pompowe w odpowiedniej upinie izolacyjnej. W instalacjach, w których rury zasilania (prowadzàce podgrzany czynnik kolektorowy od kolektora do zbiornika) biegnà bezpoêrednio obok rur powrotu (prowadzàcych sch odzony czynnik kolektorowy w kierunku odwrotnym), mo na zastosowaç dwupionowy modu solarny Regusol. W celu skutecznego odgazowania czynnika stosowanego w instalacjach solarnych modu Regusol-L zosta wyposa ony w zbiorniczek odpowietrzajàcy, zamontowany na pionie zasilajàcym. W instalacjach solarnych sterowanych mikroprocesorowo szerokie zastosowanie znajduje modu solarny Regusol-E W instalacjach, w których rury zasilania i powrotu sà od siebie oddalone mo na zamontowaç jednopionowy, pompowy modu Regusol. Nape nianie instalacji solarnej p ynem kolektorowym lub spuszczanie go w czasie prac konserwacyjnych umo liwia kurek nape niajàco-opró niajàcy. W celu unikni cia zbyt wysokiego ciênienia w instalacji solarnej, modu y Regusol wyposa- ono w grupy bezpieczeƒstwa, do których przy àczyç mo na naczynie wzbiorcze. Armatury Regusol przystosowane sà do stosowania wszystkich ogólnie dost pnych w handlu p ynów kolektorowych opartych na bazie glikolowej. Regusol Regusol - Übergabestation Zalety: wysoka pewnoêç dzia ania gwarancja z r ki renomowanego producenta fabrycznie kompletne systemy wysokogatunkowe surowce wytrzyma oêç do 160 C w fazie rozruchu maksymalna temperatura pracy ciàg ej: 120 C z izolacjà wydajne sterowanie mikroprocesorowe z u yciem modu u Regusol E, przyjazne menu na wielofunkcjonalnym wyêwietlaczu, wizualizacja stanów instalacji. Regusol Regusol - Pumpenstrang modu jednopionowy Regusol L modu Übergabestation dwupionowy Regusol E-130 E modu Übergabestation dwupionowy 1

2 Opis, dane techniczne: Regusol-130 modu z grupà bezpieczeƒstwa, do monta u w instalacji solarnej DN 25 za pomocà z àczek skr canych Regusol (zamawianych oddzielnie). Kompletna, wst pnie zmontowana, sprawdzona pod wzgl dem szczelnoêci jednostka z grupà bezpieczeƒstwa i przy àczem do naczynia wzbiorczego: z mo liwoêcià odci cia przep ywów w pionie zasilajàcym i w pionie powrotnym z miernikiem przep ywu z nastawà i odci ciem do regulacji przep ywu w instalacji solarnej z uchwytem do monta u na Êcianie i dok adnie dopasowanà upinà izolacyjnà z zaworami stopowymi na pionach zasilajàcym i powrotnym Rozstaw pionów zasilajàcego i powrotnego mm Temperatura pracy ciàg ej 120 C Krótkotrwa a temperatura rozruchu 160 C Maksymalne ciênienie (zawór bezpieczeƒstwa) 6 bar CiÊnienie otwierajàce zawór stopowy 20 mbar Wymiary: Pompy: Grundfos UPS Pobór mocy stopieƒ 1 45 W stopieƒ 2 65 W stopieƒ 3 90 W Maksymalna wysokoêç podnoszenia 6 m Maksymalny wydatek 4,5 m 3 Pobór mocy stopieƒ W stopieƒ W stopieƒ W Maksymalna wysokoêç podnoszenia 6 m Maksymalny wydatek 3,5 m 3 Regusol-130 Regusol-130 Übergabestation Wilo Star ST 25/7 Pobór mocy stopieƒ W stopieƒ W stopieƒ W Maksymalna wysokoêç podnoszenia 7 m Maksymalny wydatek 4 m l/min (tylko z pompà Wilo St 25/7) Pozosta e modele: Regusol L-130 modu z odpowietrznikiem i grupà bezpieczeƒstwa. Zbudowany jak modu Regusol 130, wyposa ony dodatkowo na zasilaniu w odpowietrznik do odgazowania p ynu kolektorowego. Rodzaje pomp: Grundfos UPS Wilo Star ST 25/ l/min (tylko z pompà Wilo St 25/7) Regusol L-130 L-130 modu Übergabestation dwupionowy Regusol E-130 modu z regulatorem elektronicznym i grupà bezpieczeƒstwa. Zbudowany jak modu Regusol 130, wyposa ony dodatkowo w regulator elektroniczny. Rodzaje regulatorów: Prozeda Solareg II Basic Regusol Delta Sol BS/1 Pompa: Regusol E-130 E-130 Übergabestation 2

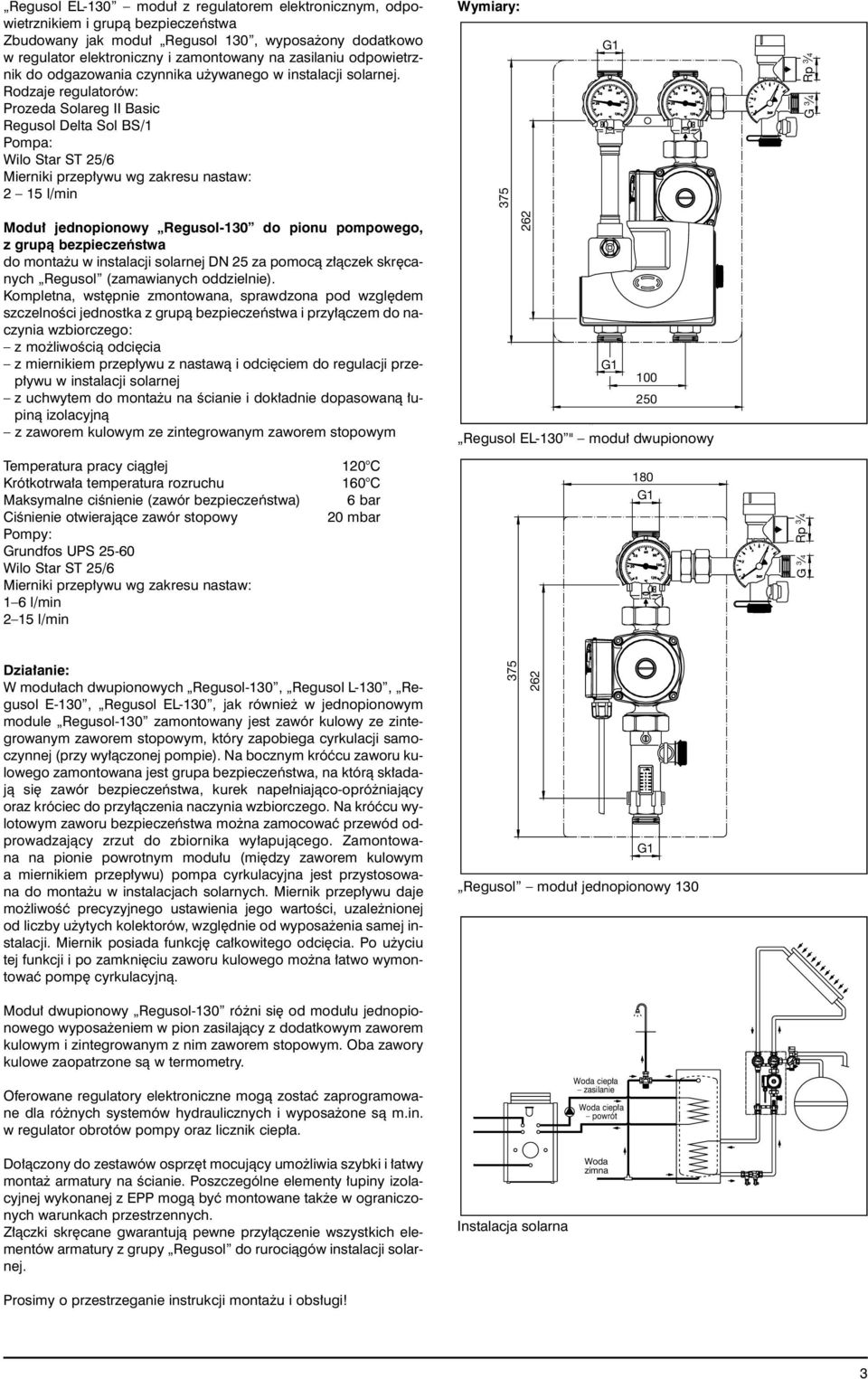

3 Regusol EL-130 modu z regulatorem elektronicznym, odpowietrznikiem i grupà bezpieczeƒstwa Zbudowany jak modu Regusol 130, wyposa ony dodatkowo w regulator elektroniczny i zamontowany na zasilaniu odpowietrznik do odgazowania czynnika u ywanego w instalacji solarnej. Rodzaje regulatorów: Prozeda Solareg II Basic Regusol Delta Sol BS/1 Pompa: 2 15 l/min Wymiary: Modu jednopionowy Regusol-130 do pionu pompowego, z grupà bezpieczeƒstwa do monta u w instalacji solarnej DN 25 za pomocà z àczek skr canych Regusol (zamawianych oddzielnie). Kompletna, wst pnie zmontowana, sprawdzona pod wzgl dem szczelnoêci jednostka z grupà bezpieczeƒstwa i przy àczem do naczynia wzbiorczego: z mo liwoêcià odci cia z miernikiem przep ywu z nastawà i odci ciem do regulacji przep ywu w instalacji solarnej z uchwytem do monta u na Êcianie i dok adnie dopasowanà upinà izolacyjnà z zaworem kulowym ze zintegrowanym zaworem stopowym Temperatura pracy ciàg ej 120 C Krótkotrwa a temperatura rozruchu 160 C Maksymalne ciênienie (zawór bezpieczeƒstwa) 6 bar CiÊnienie otwierajàce zawór stopowy 20 mbar Pompy: Grundfos UPS Regusol EL-130 " EL-130 Übergabestation 180 Dzia anie: W modu ach dwupionowych Regusol-130, Regusol L-130, Regusol E-130, Regusol EL-130, jak równie w jednopionowym module Regusol-130 zamontowany jest zawór kulowy ze zintegrowanym zaworem stopowym, który zapobiega cyrkulacji samoczynnej (przy wy àczonej pompie). Na bocznym króçcu zaworu kulowego zamontowana jest grupa bezpieczeƒstwa, na którà sk adajà si zawór bezpieczeƒstwa, kurek nape niajàco-opró niajàcy oraz króciec do przy àczenia naczynia wzbiorczego. Na króçcu wylotowym zaworu bezpieczeƒstwa mo na zamocowaç przewód odprowadzajàcy zrzut do zbiornika wy apujàcego. Zamontowana na pionie powrotnym modu u (mi dzy zaworem kulowym a miernikiem przep ywu) pompa cyrkulacyjna jest przystosowana do monta u w instalacjach solarnych. Miernik przep ywu daje mo liwoêç precyzyjnego ustawienia jego wartoêci, uzale nionej od liczby u ytych kolektorów, wzgl dnie od wyposa enia samej instalacji. Miernik posiada funkcj ca kowitego odci cia. Po u yciu tej funkcji i po zamkni ciu zaworu kulowego mo na atwo wymontowaç pomp cyrkulacyjnà. Modu dwupionowy Regusol-130 ró ni si od modu u jednopionowego wyposa eniem w pion zasilajàcy z dodatkowym zaworem kulowym i zintegrowanym z nim zaworem stopowym. Oba zawory kulowe zaopatrzone sà w termometry. Oferowane regulatory elektroniczne mogà zostaç zaprogramowane dla ró nych systemów hydraulicznych i wyposa one sà m.in. w regulator obrotów pompy oraz licznik ciep a. Regusol Regusol - Pumpenstrang modu jednopionowy Woda ciep a zasilanie Woda ciep a powrót Do àczony do zestawów osprz t mocujàcy umo liwia szybki i atwy monta armatury na Êcianie. Poszczególne elementy upiny izolacyjnej wykonanej z EPP mogà byç montowane tak e w ograniczonych warunkach przestrzennych. Z àczki skr cane gwarantujà pewne przy àczenie wszystkich elementów armatury z grupy Regusol do rurociàgów instalacji solarnej. Prosimy o przestrzeganie instrukcji monta u i obs ugi! Instalacja solarna Woda zimna 3

4 Pozosta a armatura do wykorzystania w instalacji solarnej: Modu nape niajàco-p uczàcy Regusol, z zaworami kulowymi oraz króçcami do z àczek skr canych, do zamontowania w najni szym punkcie obiegu kolektora s onecznego. G oventrop G 1 oventrop oventrop Króciec 3 4" Außengewinde z gwintem für 3 /4" pod Schlauchverschraubung koƒcówk do w a 48.5 Króciec 3 4" Außengewinde z gwintem für 3 /4" pod Schlauchverschraubung koƒcówk do w a Z àczki skr cane Regusol z mosiàdzu; do àczenia armatury Regusol z instalacjà solarnà; przystosowane do àczenia z rurami wykonanymi z miedzi lub ze stali precyzyjnej. D Größe D SW 12 mm mm Uwaga: Przy zastosowaniu rur miedzianych o gruboêci Êcianki 1 mm trzeba dodatkowo wzmocniç rurk tulejami wsporczymi. Przy Êciankach o gruboêci powy ej 1 mm nale y zasi gnàç opinii producenta rur. SW 16 mm mm mm Zestaw przy àczeniowy MAG do przy àczania naczynia wzbiorczego do modu u Regusol Elementy sk adowe: wà o d. 500 mm uchwyt Êcienny o wymiarach 210 mm x mm szybkoz àczka osprz t mocujàcy L= 500 mm Miernik przep ywu z nastawà wst pnà i odci ciem do zastosowania w modu ach Regusol l/min L/MIN Pompa uzupe niajàca Regusol Pompa uzupe niajàca Regusol s u y do r cznego uzupe niania czynnika solarnego w instalacji, z zewn trznego zbiornika. Urzàdzenie to mo e byç u ywane stacjonarnie lub przenoênie. 4

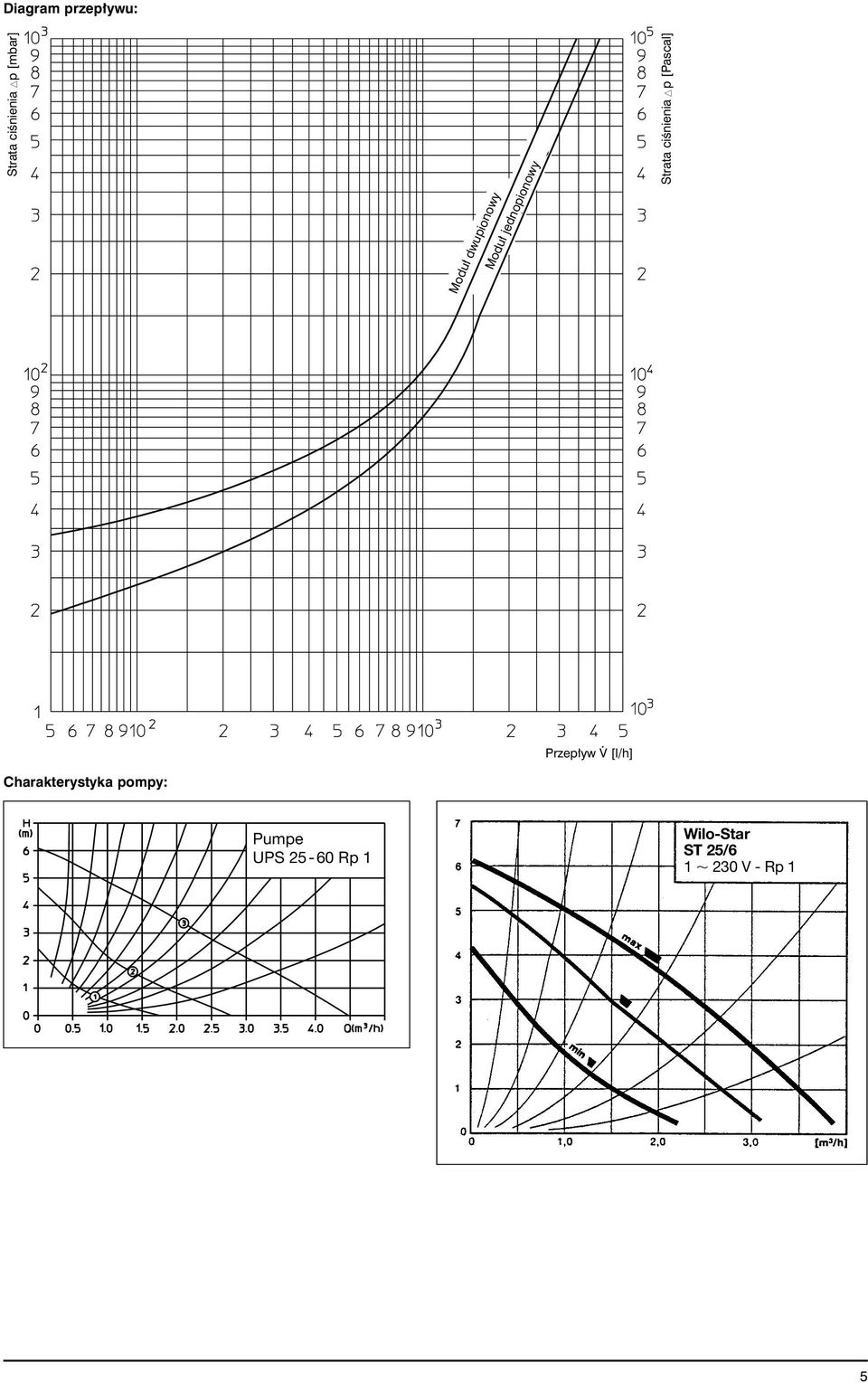

5 Diagram przep ywu: Druckverlust Strata ciênienia p [mbar] Modu dwupionowy Übergabestation Pumpenstrang Modu jednopionowy Druckverlust Strata ciênienia p p [Pascal] Pumpenkennlinien: Charakterystyka pompy:. Durchfluss Przep yw Przep yw V V [l/h] Pumpe UPS Rp 1 Wilo-Star ST 25/ V - Rp 1 5

6 6
