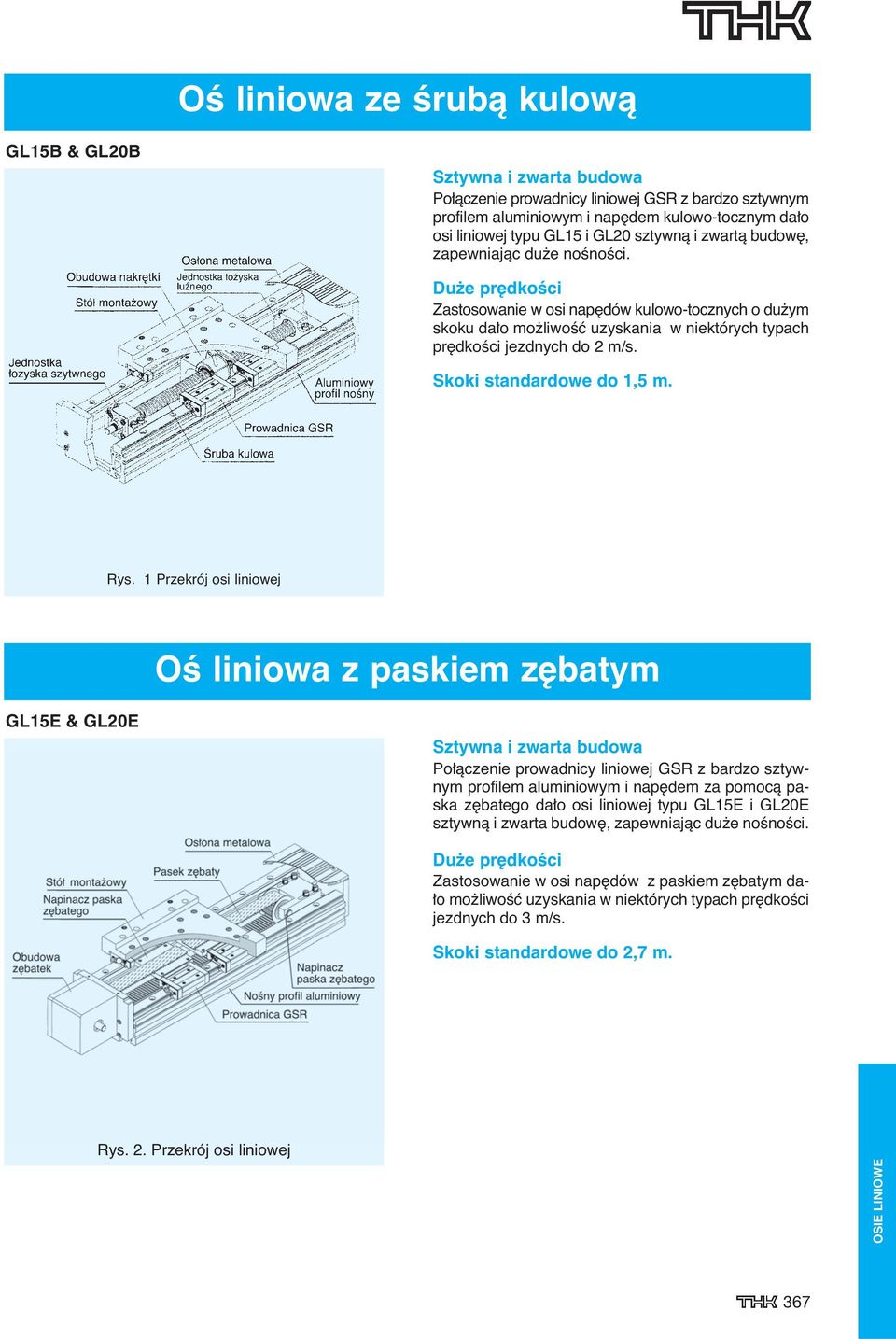

1 OÊ liniowa ze Êrubà kulowà GL15B & GL20B Sztywna i zwarta budowa Po àczenie prowadnicy liniowej GSR z bardzo sztywnym profilem aluminiowym i nap dem kulowo-tocznym da o osi liniowej typu GL15 i GL20 sztywnà i zwartà budow, zapewniajàc du e noênoêci. Du e pr dkoêci Zastosowanie w osi nap dów kulowo-tocznych o du ym skoku da o mo liwoêç uzyskania w niektórych typach pr dkoêci jezdnych do 2 m/s. Skoki standardowe do 1,5 m. Rys. 1 Przekrój osi liniowej OÊ liniowa z paskiem z batym GL15E & GL20E Sztywna i zwarta budowa Po àczenie prowadnicy liniowej GSR z bardzo sztywnym profilem aluminiowym i nap dem za pomocà paska z batego da o osi liniowej typu GL15E i GL20E sztywnà i zwarta budow, zapewniajàc du e noênoêci. Du e pr dkoêci Zastosowanie w osi nap dów z paskiem z batym da- o mo liwoêç uzyskania w niektórych typach pr dkoêci jezdnych do 3 m/s. Skoki standardowe do 2,7 m. Rys. 2. Przekrój osi liniowej 367

2 Standardowe skoki i d ugoêci (bez mieszków os aniajàcych) Tab. 1 Jednostka: Typ D ugoêç bazowa L GL15B Skok (Êruba) GL15E Skok (pasek) GL20B Skok (Êruba) GL20E Skok (pasek) Budowa numeru zamówieniowego GL 4 Typ GL15 GL20 Monta ASSY: zmontowany wst pnie D. bazowa Symbol wózka Symbol sto u 034:340 do 300:3000 V4: wózek krótki T4: wózek d ugi S: Typ krótki L: Typ d ugi Symbol uszczelnienia kein Symbol: bez C: z uszczelnieniem J: z mieszkiem os aniajàcym Symbol p yty kóncowej 2) bez symbolu: bez p yty P: z p ytà koƒcowà Symbol nap du B05: Âruba kulowa ze skokiem 5 B16: Âruba kulowa ze skokiem 16 (tylko GL15) B20: Âruba kulowa ze skokiem 20 (tylko GL20) B30: Âruba kulowa ze skokiem 30 (tylko GL15) B40: Âruba kulowa ze skokiem 40 (tylko GL20) E: Pasek z baty Dost pne tylko do d ugoêci bazowej ) P yty koƒcowe stosowane sà tylko dla Êrub kulowych. Dla nap du za pomocà paska symbol nie jest potrzebny. Przyk ad 1: (zmontowana wst pnie) GL T4-L-B30-P-J-ASSY Przyk ad 2: (zestaw do monta u). GL T4-L-E-C-KIT Przy zamówieniu zestawu do monta u wszystkie cz Êci sà wysy ane razem. 368

3 Dane techniczne Do obliczania statyki i ywotnoêci osi brane sà pod uwag dynamiczne i statyczne noênoêci prowadnicy liniowej, Êruby kulowej i o ysk. Do tego dochodzà specyficzne warunki obcià enia i iloêci cykli. Prosimy o porównanie danych typu GSR (patrz rozdzia GSR i Êruby kulowej (p. katalog Standardowe Êruby kulowe ). Dane techniczne zawarte sà w tabeli w dalszej cz Êci niniejszego rozdzia u. NoÊnoÊci i momenty statyczne osi liniowej GL z zabudowanà prowadnicà GSR-T bazujà na ywotnoêci odpowiedniej do m przebytej drogi. Podane wartoêci sà wa ne tylko dla wbudowanej prowadnicy. Ze wzgl du na àdanà du à ywotnoêç celowym jest, w praktyce stosowanie ma ych obcià eƒ osi. W przypadku dodatkowych pytaƒ prosimy o kontakt. Maksymalne pr dkoêci dla osi nap dzanych Êrubami kulowymi GL15B i GL20B GL15B GL20B Skok 30 Skok 40 Skok 16 Skok 20 Skok 5 skok 5 369

4 Pokrywa metalowa 4 4 (produkowane do d ugoêci bazowej L 0 =1240 ) Mieszek os onowy Sensor Szczelina monta owa Szczelina monta owa Sensor indukcyjny Sensor optyczny Przyk ad monta u W zastosowaniach w warunkach o du ych zanieczyszczeniach oraz o szkodliwych oparach osie liniowe mogà byç os oni te os onami. W takim przypadku prosimy o kontakt. Sensor optyczny EE-SX671 Sensory indukcyjne TL-W3MC1 NPN-zwierzacz TL-W3MC2 NPN-rozwieracz TL-W3MB1 PNP-zwieracz TL-W3MB2 PNP-rozwieracz 370

5 GL15B z Êrubà kulowà Widok z lewej Widok z prawej Detal C Detal D Detal E Dane prowadnicy Typ GSR15T Dyn. noênoêç C (N) 5690 Stat. noênoêç C 0 (N) 8430 WartoÊci odnoszàce si do jednego wózka Momenty statyczne M a (Nm) 1130 M b (Nm) 1040 M c (Nm) 1140 M a M b M c Dane o yska sztywnego Dyn. noênoêç C (N) 6080 Stat. noênoêç C 0 (N) 450 Dane Êruby nap dowej Ârenica () Skok () Dyn. noênoêç C (N) Stat. noênoêç C 0 (N) Klasa dok adnoêci C10 Luz osiowy <0,1 PowtarzalnoÊç +/-0,02 Powierzchniowe momenty bezw adnoêci l x ( 4 ) 2, l y ( 4 ) 2, M (kg/m) 7,4 razem z szynà D. skoku: S D. bazowa: L

6 GL15E z paskiem z batym Widok z lewej Widok z prawej Detal C Detal D Detal E Dane prowadnicy Typ GSR15T Dyn. noênoêç C (N) 5690 Stat. noênoêç C 0 (N) 8430 WartoÊci odnoszàce si do jednego wózka. Momenty statyczne M a (Nm) 1130 M b (Nm) 1040 M c (Nm) 1140 M a M b M c Dane paska z batego Ârednica ko a pasowego () 35,01 Podzia ka z bów () 5,0 Max. si a ciàgu (N) 765 Szer. paska () 25 PowtarzalnoÊç +/-0,08 Powierzchniowe momenty bezw adnoêci l x ( 4 ) 2, l y ( 4 ) 2, M (kg/m) 7,4 razem z szynà D. przesuwu: S D. bazowa: L

7 GL20B z Êrubà kulowà Widok z lewej Widok z prawej Detal C Detal D Detal E Dane prowadnicy Typ GSR20T Dyn. noênoêç C (N) 9220 Stat. nóênoêç C 0 (N) WartoÊci odnoszàce si do jednego wózka. Momenty statyczne M a (Nm) 1970 M b (Nm) 1810 M c (Nm) 2000 M a M b M c Dane o yska sztywnego Dyn. noênoêç C (N) 6660 Stat. noênoêç C 0 (N) 550 Dane Êruby nap dowej Ârednica () Skok () Dyn. noênoêç C (N) Stat. noênoêç C 0 (N) Klasa dok adnoêci C10 Luz osiowy <0,1 PowtarzalnoÊç +/-0,02 Powierzchniowe momenty bezw adnoêci l x ( 4 ) 4, l y ( 4 ) 4, M (kg/m) 10,4 razem z szynà D. skoku: S D. bazowa: L

8 GL20E z paskiem z batym Widok z lewej Widok z prawej Detal C Detal D Detal E Dane prowadnicy Typ GSR20T Dyn. noênoêç C (N) 9220 Stat. noênoêç C 0 (N) WartoÊci odnoszàce si do jednego wózka. Momenty statyczne M a (Nm) 1970 M b (Nm) 1810 M c (Nm) 2000 M a M b M c Dane paska z batego Ârednica ko a pasowego () 38,2 Podzia ka z bów () 5,0 Max. si a ciàgu (N) 765 SzerokoÊç paska() 25 PowtarzalnoÊç +/-0,08 Powierzchniowe momenty bezw adoêci l x ( 4 ) 4, l y ( 4 ) 4, M (kg/m) 10,4 razem z szynà D. przesuwu: S D. bazowa: L

9 Arkusz danych osi liniowych GL Opracowane przez Data Firma Osoba kontaktowa Kod/MiejscowoÊç Telefon Fax Opis zastosowania: OÊ x y z Pozycja zabudowy (pozioma, pionowa, poprzeczna, wiszàca) àdany nap d Âruba kulowo-toczna B Skok h (GL 15-5, 16, 30 ) (GL 20-5, 20, 40 ) Przesuw s Max. pr dkoêç v m/s Max. przyspieszenie a m/s 2 Dopuszczalna masa m Si a dotykowa kg N Po o enie punktu ci koêci masy Lr1/ Lr2 LT1/Lt2 La1/La2 Dok adnoêç pozycjonowania PowtarzalnoÊç àdana ywotnoêç h km Prosimy o za àczenie szkicu. Zaoferowaç: Mieszki Metalowa os ona Ko nierz silnika (za àczyç dane silnika) Sprz g o Max. moment obrotowy Zbli eniowe czujniki indukcyjne Sensory optyczne àcznik 375

10 Punkty dzia ania si i Êrodki ci koêci mas: Pozycje zabudowy: a = pozioma c = poprzeczna d = wiszàca b = pionowa Cykle pracy: 376
