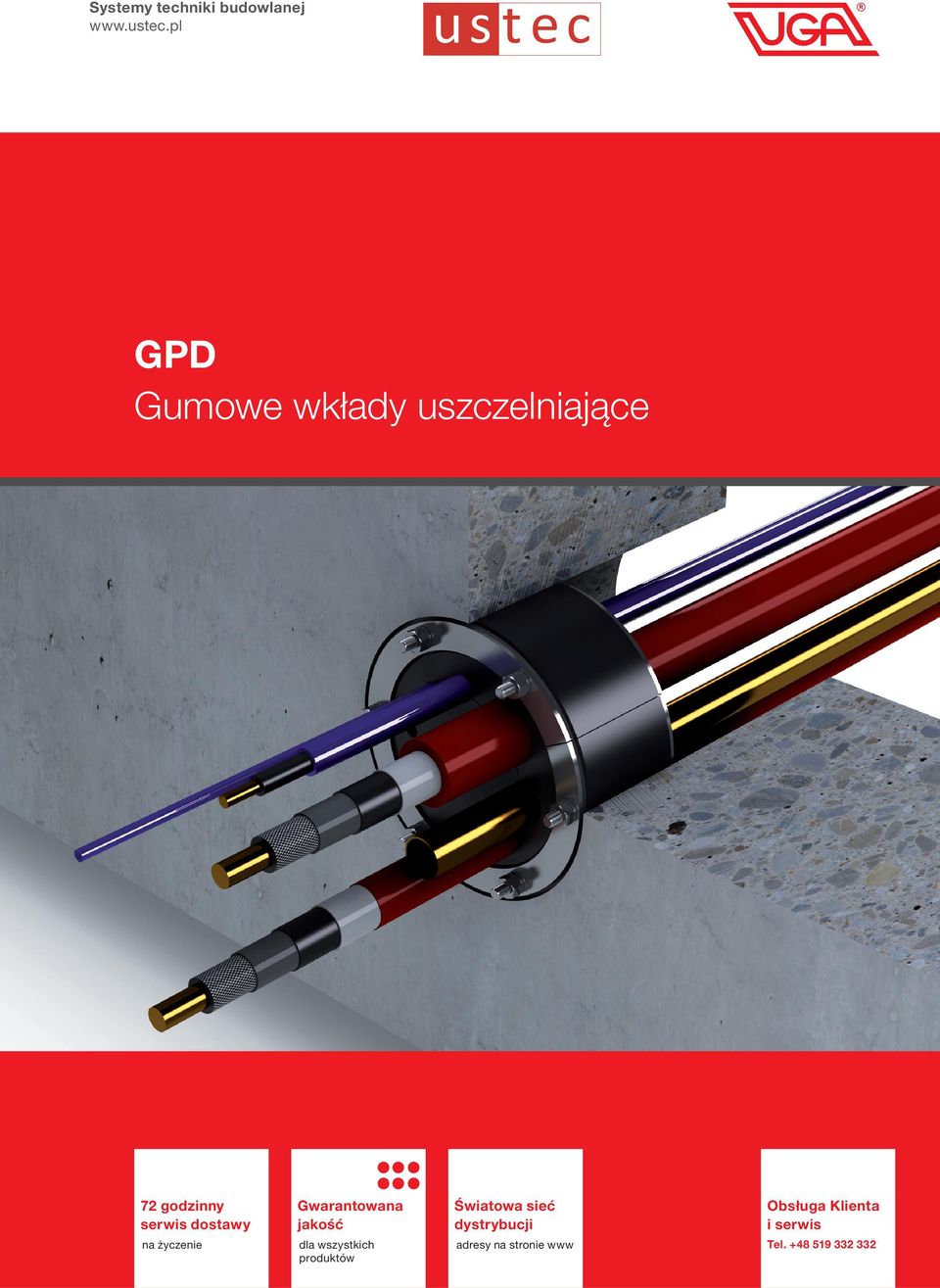

1 Systemy techniki budowlanej GPD Gumowe wkłady uszczelniaja ce 72 godzinny serwis dostawy Gwarantowana jakość Światowa sieć dystrybucji Obsługa Klienta i serwis na życzenie dla wszystkich produktów adresy na stronie www Tel

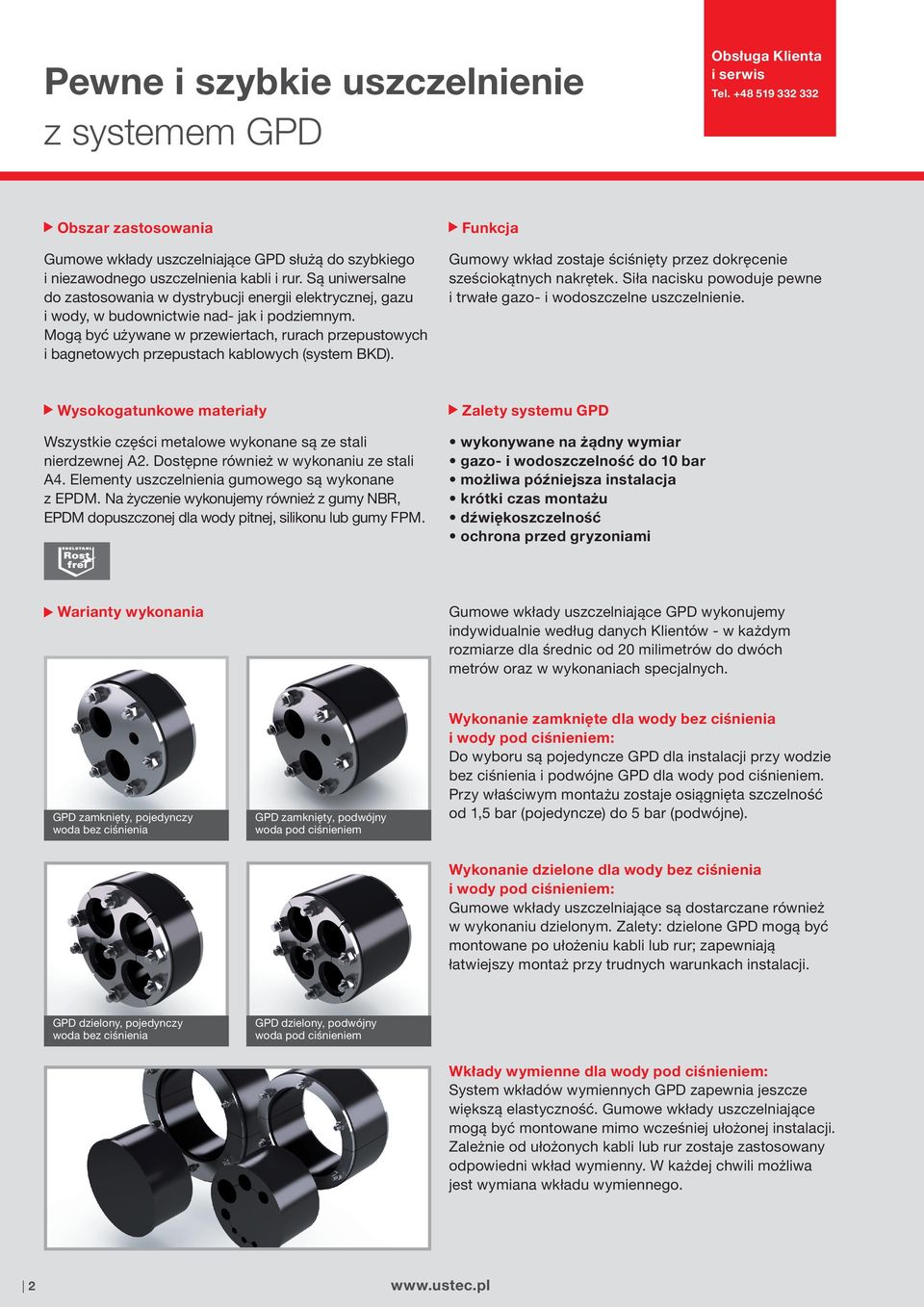

2 Pewne i szybkie uszczelnienie z systemem GPD Obsługa Klienta i serwis Tel Obszar zastosowania Gumowe wkłady uszczelniające GPD służą do szybkiego i niezawodnego uszczelnienia kabli i rur. Są uniwersalne do zastosowania w dystrybucji energii elektrycznej, gazu i wody, w budownictwie nad- jak i podziemnym. Mogą być używane w przewiertach, rurach przepustowych i bagnetowych przepustach kablowych (system BKD). Funkcja Gumowy wkład zostaje ściśnięty przez dokręcenie sześciokątnych nakrętek. Siła nacisku powoduje pewne i trwałe gazo- i wodoszczelne uszczelnienie. Wysokogatunkowe materiały Wszystkie części metalowe wykonane są ze stali nierdzewnej A2. Dostępne również w wykonaniu ze stali A4. Elementy uszczelnienia gumowego są wykonane z EPDM. Na życzenie wykonujemy również z gumy NBR, EPDM dopuszczonej dla wody pitnej, silikonu lub gumy FPM. Zalety systemu GPD wykonywane na żądny wymiar gazo- i wodoszczelność do 10 bar możliwa późniejsza instalacja krótki czas montażu dźwiękoszczelność ochrona przed gryzoniami Warianty wykonania Gumowe wkłady uszczelniające GPD wykonujemy indywidualnie według danych Klientów - w każdym rozmiarze dla średnic od 20 milimetrów do dwóch metrów oraz w wykonaniach specjalnych. GPD zamknięty, pojedynczy woda bez ciśnienia GPD zamknięty, podwójny woda pod ciśnieniem dla wody bez ciśnienia i wody pod ciśnieniem: Do wyboru są pojedyncze GPD dla instalacji przy wodzie bez ciśnienia i podwójne GPD dla wody pod ciśnieniem. Przy właściwym montażu zostaje osiągnięta szczelność od 1,5 bar (pojedyncze) do 5 bar (podwójne). dla wody bez ciśnienia i wody pod ciśnieniem: Gumowe wkłady uszczelniające są dostarczane również w wykonaniu dzielonym. Zalety: dzielone GPD mogą być montowane po ułożeniu kabli lub rur; zapewniają łatwiejszy montaż przy trudnych warunkach instalacji. GPD dzielony, pojedynczy woda bez ciśnienia GPD dzielony, podwójny woda pod ciśnieniem Wkłady wymienne dla wody pod ciśnieniem: System wkładów wymiennych GPD zapewnia jeszcze większą elastyczność. Gumowe wkłady uszczelniające mogą być montowane mimo wcześniej ułożonej instalacji. Zależnie od ułożonych kabli lub rur zostaje zastosowany odpowiedni wkład wymienny. W każdej chwili możliwa jest wymiana wkładu wymiennego. 2

3 GPD dla rur GPD dla kabli Woda bez ciśnienia (pojedynczy) Woda bez ciśnienia (pojedynczy) GPD (A)/1/1x(D) GPD (A)/G/1/1x(D) GPD (A)/1/(Z)x(D) GPD (A)/G/1/(Z)x(D) Woda pod ciśnieniem (podwójny) Woda pod ciśnieniem (podwójny) GPD (A)/2/1x(D) GPD (A)/G/2/1x(D) GPD (A)/2/(Z)x(D) GPD (A)/G/2/(Z)x(D) Oznaczenie produktu GPD (przykład) GPD (A)/G/F/1 lub 2/WE lub ST/(Z)x(D) średnica zewnętrzna kabla lub rury (Øzewn.) ilość kabli lub rur litery oznaczające wykonanie z króćcami ze stali nierdzewnej z rurami termokurczliwymi (tylko zamknięty, wykonanie podwójne) litery oznaczające wykonanie z wkładem wymiennym cyfra oznaczająca 1 - woda bez ciśnienia / cyfra oznaczająca 2 - woda pod ciśnieniem litera oznaczająca wykonanie z zewnętrznym kołnierzem litera oznaczająca wykonanie dzielone średnica zewnętrzna GPD ^= średnicy wewnętrznej przewiertu, Na życzenie mogą zostać dostarczone bez dodatkowych kosztów wywiercone w gumie korki o średnicy do 70mm. 3

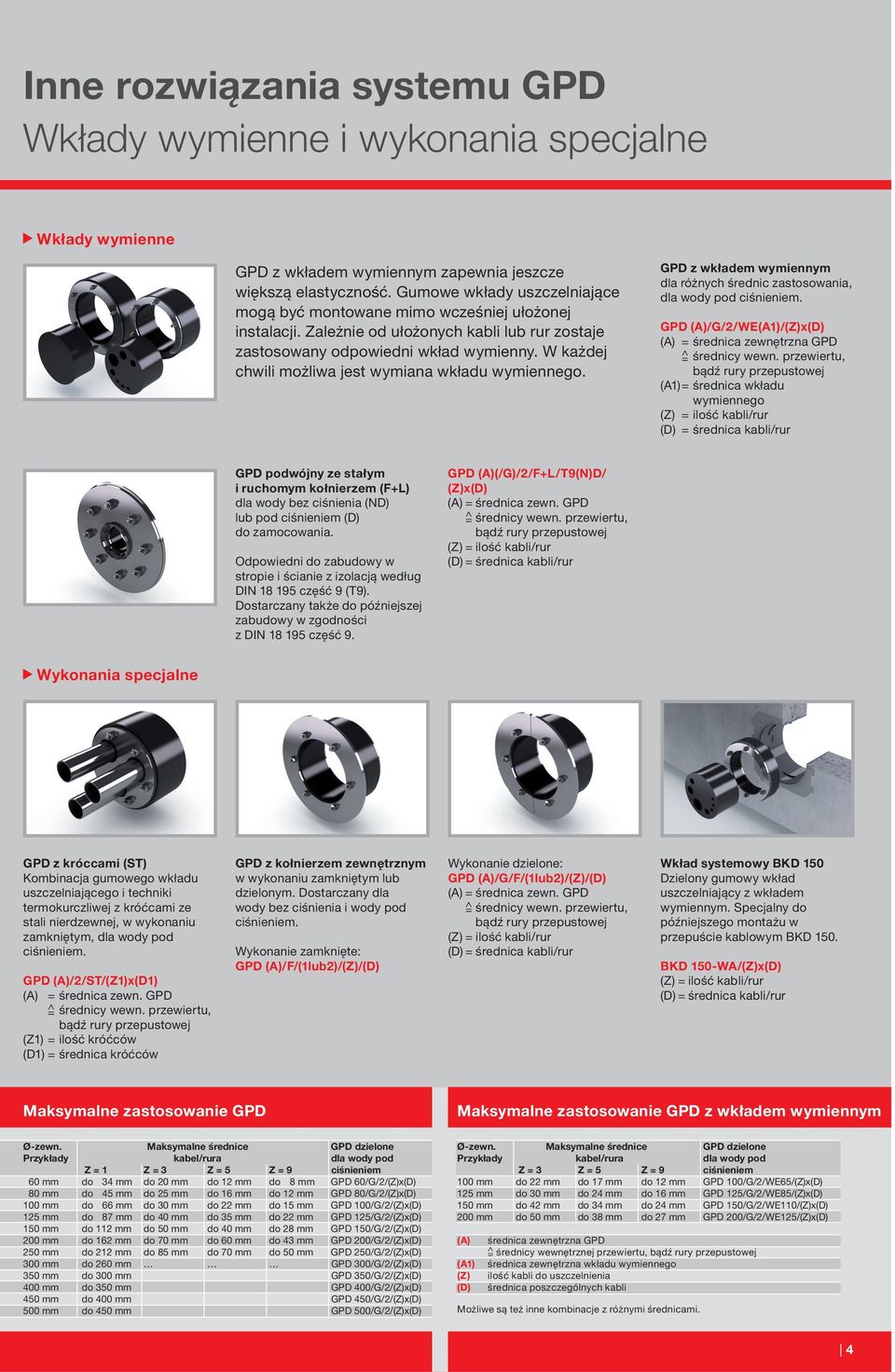

4 Inne rozwiązania systemu GPD Wkłady wymienne i wykonania specjalne Wkłady wymienne GPD z wkładem wymiennym zapewnia jeszcze większą elastyczność. Gumowe wkłady uszczelniające mogą być montowane mimo wcześniej ułożonej instalacji. Zależnie od ułożonych kabli lub rur zostaje zastosowany odpowiedni wkład wymienny. W każdej chwili możliwa jest wymiana wkładu wymiennego. GPD z wkładem wymiennym dla różnych średnic zastosowania, dla wody pod ciśnieniem. GPD (A)/G/2/WE(A1)/(Z)x(D) (A) = średnica zewnętrzna GPD (A1) = średnica wkładu wymiennego GPD podwójny ze stałym i ruchomym kołnierzem (F+L) dla wody bez ciśnienia (ND) lub pod ciśnieniem (D) do zamocowania. Odpowiedni do zabudowy w stropie i ścianie z izolacją według DIN część 9 (T9). Dostarczany także do późniejszej zabudowy w zgodności z DIN część 9. GPD (A)(/G)/2/F+L/T9(N)D/ (Z)x(D) Wykonania specjalne GPD z króccami (ST) Kombinacja gumowego wkładu uszczelniającego i techniki termokurczliwej z króćcami ze stali nierdzewnej, w wykonaniu zamkniętym, dla wody pod ciśnieniem. GPD (A)/2/ST/(Z1)x(D1) (Z1) = ilość króćców (D1) = średnica króćców GPD z kołnierzem zewnętrznym w wykonaniu zamkniętym lub dzielonym. Dostarczany dla wody bez ciśnienia i wody pod ciśnieniem. : GPD (A)/F/(1lub2)/(Z)/(D) : GPD (A)/G/F/(1lub2)/(Z)/(D) Wkład systemowy BKD 150 Dzielony gumowy wkład uszczelniający z wkładem wymiennym. Specjalny do późniejszego montażu w przepuście kablowym BKD 150. BKD 150-WA/(Z)x(D) Maksymalne zastosowanie GPD Maksymalne zastosowanie GPD z wkładem wymiennym Ø-zewn. Maksymalne średnice GPD dzielone Przykłady kabel/rura dla wody pod Z = 1 Z = 3 Z = 5 Z = 9 ciśnieniem 60 mm do 34 mm do 20 mm do 12 mm do 8 mm GPD 60/G/2/(Z)x(D) 80 mm do 45 mm do 25 mm do 16 mm do 12 mm GPD 80/G/2/(Z)x(D) 100 mm do 66 mm do 30 mm do 22 mm do 15 mm GPD 100/G/2/(Z)x(D) 125 mm do 87 mm do 40 mm do 35 mm do 22 mm GPD 125/G/2/(Z)x(D) 150 mm do 112 mm do 50 mm do 40 mm do 28 mm GPD 150/G/2/(Z)x(D) 200 mm do 162 mm do 70 mm do 60 mm do 43 mm GPD 200/G/2/(Z)x(D) 250 mm do 212 mm do 85 mm do 70 mm do 50 mm GPD 250/G/2/(Z)x(D) 300 mm do 260 mm GPD 300/G/2/(Z)x(D) 350 mm do 300 mm GPD 350/G/2/(Z)x(D) 400 mm do 350 mm GPD 400/G/2/(Z)x(D) 450 mm do 400 mm GPD 450/G/2/(Z)x(D) 500 mm do 450 mm GPD 500/G/2/(Z)x(D) Ø-zewn. Maksymalne średnice GPD dzielone Przykłady kabel/rura dla wody pod Z = 3 Z = 5 Z = 9 ciśnieniem 100 mm do 22 mm do 17 mm do 12 mm GPD 100/G/2/WE65/(Z)x(D) 125 mm do 30 mm do 24 mm do 16 mm GPD 125/G/2/WE85/(Z)x(D) 150 mm do 42 mm do 34 mm do 24 mm GPD 150/G/2/WE110/(Z)x(D) 200 mm do 50 mm do 38 mm do 27 mm GPD 200/G/2/WE125/(Z)x(D) (A) (A1) (Z) (D) średnica zewnętrzna GPD ^= średnicy wewnętrznej przewiertu, średnica zewnętrzna wkładu wymiennego ilość kabli do uszczelnienia średnica Możliwe są też inne kombinacje z różnymi średnicami. 4

5 Rury przepustowe Rury przepustowe są dostarczane na budowę w długości odpowiadającej grubości ściany, umieszczane w szalunku i zabetonowane. Rury z cementu włóknistego i ze stali nierdzewnej są szczególnymi rozwiązaniami dla możliwych projektowanych zastosowań np. ze stałą i ruchomą konstrukcją kołnierza do uszczelnienia fundamentu według DIN część 9. Rura przepustowa z tworzywa sztucznego Z kołnierzem środkowym. Średnica wewnętrzna: mm FU-K (A)/(L) Rura przepustowa z cementu włóknistego Z uszczelnieniem labiryntowym. Materiał bez azbestu. Średnica wewnętrzna: mm Dostępne także skośne i dzielone. FU-FZ (A)/(L) Kołnierz zewnętrzny Do uszczelnienia przewiertu w ścianie lub stropie. Dostarczany z uszczelką kołnierza z EPDM i elementami mocującymi. Wykonanie ze stali nierdzewnej. GPD-F-VA/(A) Rura przepustowa ze stali nierdzewnej Ze wspawanym kołnierzem środkowym. Materiał: stal nierdzewna. Średnica wewnętrzna: mm FU-VA (A)/(L) Rura przepustowa ze stałą / ruchomą konstrukcją kołnierza. Do uszczelnienia przy izolacji ciężkiej fundamentu (tzw. czarna wanna) wg DIN część 9. Wykonanie ze stali nierdzewnej. Średnica wewnętrzna: mm FU-VA (A)/F+L/T9(N)D/L Kołnierz zewnętrzny dzielony Do późniejszego uszczelnienia przewiertu w ścianie lub stropie. Dostarczany z uszczelką kołnierza z EPDM i elementami mocującymi. Wykonanie ze stali nierdzewnej. GPD-F-G-VA/(A) Oznaczenie produktu FU (przykład) FU-K lub FZ lub VA (A)/(L) grubość ściany w mm wewnętrzna średnica rury przepustowej rura przepustowa ze stali nierdzewnej rura przepustowa z cementu włóknistego rura przepustowa z tworzywa sztucznego 5

6 Obsługa Klienta i serwis Tel USTEC ul. Włodarzewska 67B lok Warszawa Tel.: Fax: Biuro Obsługi Klienta: Tel biuro@ustec.pl Internet: Dostarczamy części zamienne, jeśli wystąpiły wady materiałowe, które niekorzystnie wpływają na funkcję produktu. Nie dokonujemy wymiany części, których wady powstały podczas transportu, magazynowania, wadliwego przerabiania wzgl. montażu lub są ich wynikiem. Nasze informacje oparte są na obecnym stanie wiedzy technicznej. Wprowadzanie zmian technicznych zastrzeżone. Z powodu możliwych wpływów podczas montażu i zastosowania produktu nasze informacje techniczne nie zwalniają użytkowników od własnego doświadczenia i kontroli. Do wszystkich produktów obowiązują odpowiednie instrukcje montażu. 03/2011
