1 W Grzałki elektryczne 12 modele(i) Promiennik podczerwieni CIR Do zastosowań, gdzie liczy się dyskretny design i cicha praca Zastosowanie Promiennik CIR zapewnia całoroczny komfort cieplny na tarasach, balkonach i w ogródkach restauracyjnych. Może także służyć do ogrzewania miejscowego w warsztatach i magazynach. Urządzenie nie wymaga zabezpieczenia przed złą pogodą i ma pięcioletnią gwarancję na korozję. Komfort Promienniki oferują intensywne, komfortowe ciepło, przedłużając okres letni. Brak ruchomych części oznacza cichy system, który nie generuje ruchu powietrza ani nie roznosi kurzu czy innych cząsteczek. Praca i oszczędności Promienniki zapewniają natychmiastowe ciepło, są proste i elastyczne w montażu i wymagają minimum konserwacji. Ogrzewane są osoby i przedmioty, a nie powietrze otoczenia, dzięki czemu promienniki są bardzo wydajne. This is especially effective outdoors. A radiant heater is also more energy efficient, safer and cleaner than a gaspowered heater. Wzornictwo Promiennik CIR to dyskretne urządzenie o wąskiej obudowie, cechujące się cichą, niezauważalną pracą, które wymaga niewiele przestrzeni. Specyfikacja produktu Promienniki podczerwieni CIR są dostępne w dwóch wersjach: - CIR100 o mocy od 500 do 2000 W. - CIR200 o takiej samej mocy z wbudowanym wyłącznikiem. Reflektory, wykonane z aluminium o bardzo wysokim połysku, zostały maksymalnie zabezpieczone przed korozją. Szare skrzynki zaciskowe wykonano z poliwęglanu odpornego na wysoką temperaturę i warunki pogodowe. Regulowane uchwyty montażowe umożliwiają montaż na ścianie lub pod sufitem. Brak ryzyka wystąpienia prądu upływowego eliminuje konieczność instalacji wyłącznika bezpieczeństwa. IP24. Zatwierdzona do montażu w łaźniach i prysznicach. Obudowa z ocynkowanych płyt aluminiowych polakierowanych na biało. Kolor: RAL 9002, CS 1502-Y. Kratka ochronna ze stali nierdzewnej. Wysokość montażu 2 2,5 m 2 2,5 m 74 Projekt i specyfikacje mogą ulec zmianie bez uprzedzenia.

2 Promiennik CIR jest idealnym rozwiązaniem, aby zapewnić komfort klientów w ogródkach restauracyjnych. Promienniki można zamontować na ścianie restauracji lub szeregowo bezpośrednio nad stołami na dużych tarasach. Promiennik CIR może także służyć do ogrzewania miejscowego i dogrzewania. Dzięki wąskiej obudowie, model CIR jest prosty w montażu. Aby zapewnić równomierne ogrzewanie, ciepło powinno pochodzić co najmniej z dwóch kierunków. Dogrzewanie t op = t pokój + t prom. 2 [ t prom. ] 18 C 16 C Wysokość montażu 14 C 12 C 10 C 8 C 6 C 4 C 2 C [m] - 2-1, ,5 0 0,5 1 1,5 2 75

3 Dane techniczne Promiennik podczerwieni CIR100 bez wbudowanego wyłącznika 3 Typ Moc grzewcza [W] apięcie [V] atężenie [A] Maks. temperatura elementu grzejnego [ C] Wymiary DxWxS CIR , x44x94 1,5 CIR , x44x94 2,2 CIR , x44x94 2,2 CIR , x44x94 3,0 CIR , x44x94 3,0 CIR , x44x94 3,7 CIR , x44x94 3,7 Masa [kg] Dane techniczne Promiennik podczerwieni CIR200 z wbudowanym wyłącznikiem 3 Typ Moc grzewcza [W] apięcie [V] atężenie [A] Maks. temperatura elementu grzejnego [ C] Wymiary DxWxS CIR , x44x94 1,5 CIR , x44x94 2,2 CIR , x44x94 2,2 CIR , x44x94 3,0 CIR , x44x94 3,7 Stopień ochrony: CIR100 i CIR200: (IP24), budowa bryzgoszczelna. Certyfikaty SEMKO i CE. Masa [kg] Wymiary Typ A B*¹ BMI*² CIR105/ CIR110/ CIR115/ CIR120/ *¹) Zalecenie *²) Minimalne odległości między wspornikami 76

4 Umieszczenie, montaż i instalacja Lokalizacja Promienniki należy tak rozmieścić, aby pokrywały ogrzewany obszar patrz Rys. 1 i 2. Standardowa wysokość montażu wynosi 2 2,5 m nad gruntem/podłogą. Generalnie, promienniki podczerwieni wyposażone w metalowe rurowe wymienniki ciepła o mocy W/m² zwiększają temperaturę odczuwalną o około 10 C. Zapotrzebowanie mocy można zmniejszyć, jeśli ogrzewana powierzchnia jest zabezpieczona. Jeśli jest tylko zadaszenie, należy zainstalować urządzenia o mocy co najmniej 1000 W/m². Moc 750 W/m² wystarcza w przypadku powierzchni otoczonej trzema ścianami. Zapotrzebowanie mocy dla pomieszczeń zamkniętych należy obliczyć oddzielnie. a przykład, szklarnia wymaga urządzeń o mocy W/m². Optymalny komfort osiąga się, jeśli ciepło pochodzi co najmniej z dwóch kierunków. Montaż Montaż jest bardzo prosty dzięki dwóm uchwytom (dostarczanym w standardzie), które można zamontować pod sufitem lub na ścianie pod różnym kątem. Montując promiennik CIR pod kątem pod sufitem, nie można wykorzystać standardowych uchwytów (odległość do sufitu będzie mniejsza, niż odległość minimalna 150 mm). Odległość między uchwytami można regulować, dostosowując ją do najbardziej odpowiedniego miejsca montażu. Promienniki podczerwieni są zatrzaskiwane w uchwytach. Promiennik CIR można także podwiesić na linkach. Urządzenie zawsze należy montować poziomo, choć można je wzdłużnie nachylić. Minimalna odległość montażowa, patrz Rys. 3. Przyłącze Model CIR jest przeznaczony do montażu stacjonarnego. Podłączenie oraz podłączenie szeregowe modelu CIR wykonuje się przy użyciu kabla maks. 4x2,5 mm2 z uziemieniem. Rys. 1: Dobry przykład umieszczenia, widziany z góry. Zapotrzebowanie mocy ok W/m². Rys. 2: Aby zapewnić równomierne ogrzewanie, ciepło powinno pochodzić co najmniej z dwóch kierunków. Dodatkowe dogrzewanie t [ C] Promienniki zamontowane szeregowo Wysokość montażu [m] Minimalna odległość Sufit A 150 Ściana, długi bok urządzenia B 300 Ściana, krótki bok urządzenia C 150 Materiał łatwopalny D 700 Podłoga E 1800 CC odległość między promiennikami [m] Rys. 3: Minimalna odległość montażowa. 77

5 Opcje sterowania Regulacja mocy za pomocą programatora Regulator bezstopniowy szczególnie odpowiedni do ogrzewania miejscowego i strefowego. Ciepło jest regulowane w celu zapewnienia najlepszego komfortu. Wbudowany programator można ustawić na żądany czas., bezstopniowa regulacja mocy z programatorem Regulacja za pomocą programatora Programator można ustawić na żądany czas. Jeśli obciążenie przekracza zakres ustawień programatora lub jeśli zachodzi konieczność sterowania większym systemem, można zastosować stycznik., programator elektroniczny Oprócz wymienionych sterowników można używać regulatora ogrzewania elektrycznego ERP w celu ograniczenia mocy na zewnątrz lub w pomieszczeniach przeszklonych. Dodatkowe opcje patrz sekcja dotycząca termostatów i sterowania lub skontaktuj się z firmą Frico. Typ Opis WxSxG Bezstopniowy regulator mocy 155x87x43 Programator elektroniczny 155x87x43 ERP Regulator ogrzewania elektrycznego 157x93x40 78

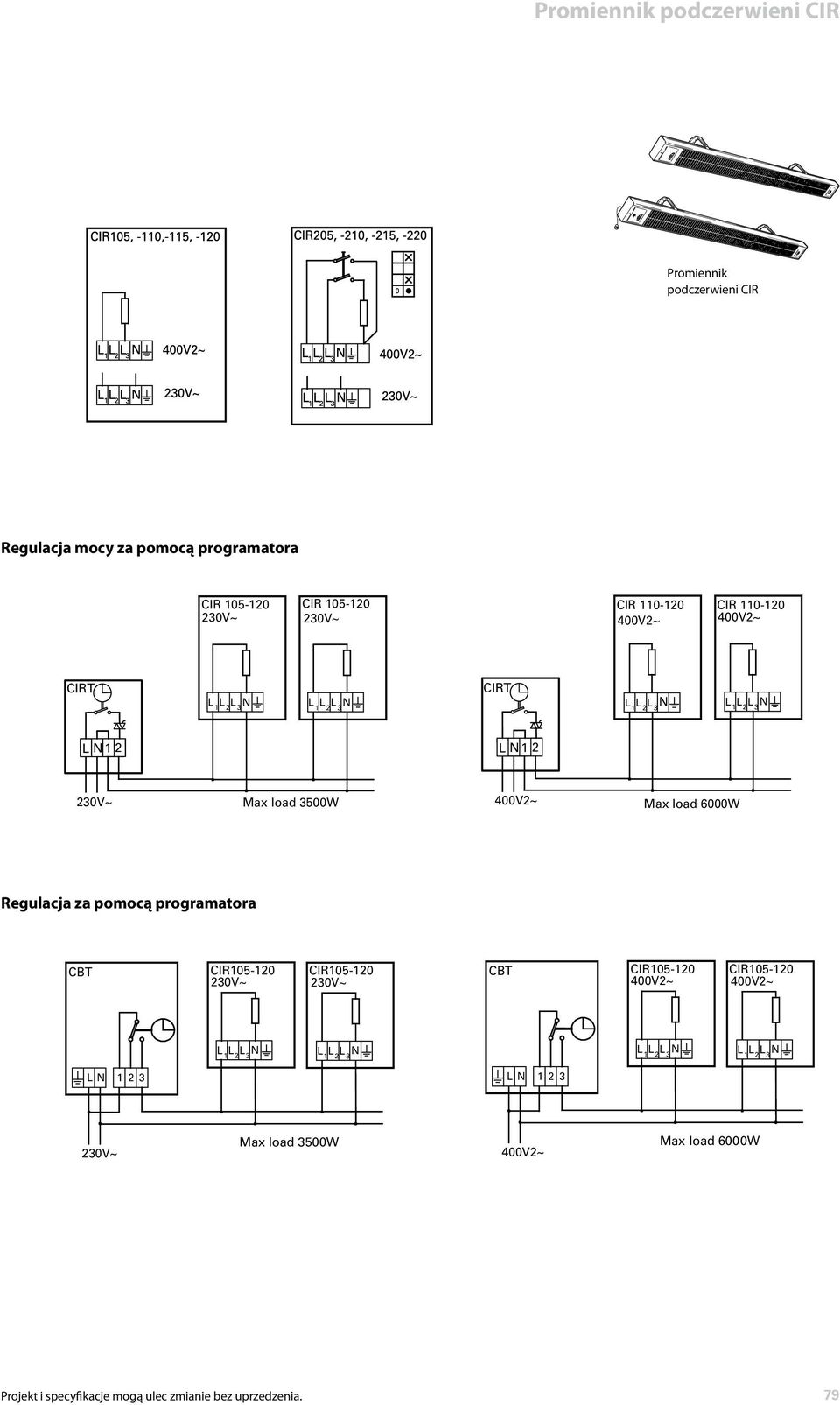

6 Promiennik podczerwieni CIR CIR CIR L 1 2 Regulacja mocy za pomocą programatora CIR CIR CIR CIR L 1 2 L 1 2 L L Max 2 3 load 6000W L CIR CIR Regulacja za pomocą programatora L 1 2 L L Max 2 3 load 6000W L L Max load 6000W L Projekt i specyfikacje mogą ulec zmianie bez uprzedzenia. Max load 6000W 79
