Adaptacyjny pomieszczeniowy regulator temperatury

Transkrypt

1 2 261 Adaptacyjny pomieszczeniowy regulator temperatury 5 trybów pracy, wybór menu za pomocą rolki nastaw REV12 Pomieszczeniowy regulator temperatury z własnym zasilaniem Prosty i intuicyjny wybór menu za pomocą rolki nastaw Adaptacyjny dwustawny regulator zapewniający regulację PID (patent) Wybór trybu pracy: tryb automatyczny z maksymalnie dwoma okresami ogrzewania, utrzymywanie temperatury komfortu, utrzymywanie temperatury ekonomicznej, zabezpieczenie przed zamarzaniem z jednym trybem dobowym i jednym okresem ogrzewania W trybie automatycznym dla każdego okresu ogrzewania można ustawić jedną wartość zadaną temperatury Zastosowanie Regulator przeznaczony jest do regulacji temperatury w pomieszczeniu w: Apartamentach, domkach jednorodzinnych lub letniskowych Biurach, pojedynczych pokojach, salach narad lub pomieszczeniach handlowych Do sterowania następujących urządzeń: Zawory elektromagnetyczne nagrzewnic wodnych lub palników gazowych Palniki nadmuchowe gazowe lub olejowe Pompy obiegowe w układach ogrzewania, zawory strefowe Elektryczne urządzenia grzewcze lub wentylatory elektrycznych nagrzewnic akumulacyjnych Siłowniki elektrotermiczne CE1N2261pl Siemens Building echnologies HVAC Products

2 Funkcje Zamawianie Regulacja PID z adaptacyjnym lub nastawialnym cyklem przełączania Sterowanie 2-stawne ryb automatyczny z jednym lub z dwoma okresami ogrzewania Jedna wartość zadana temperatury dla każdego okresu ogrzewania Dobowy tryb pracy z jednym okresem ogrzewania Przycisk forsowania Kalibracja czujnika i funkcja kasowania (reset) Funkcja zabezpieczenia przed zamarzaniem Ograniczenie minimum wartości zadanej Pomieszczeniowy regulator temperatury REV12 Opis Przy zamawianiu należy podać oznaczenie typu. Regulator dostarczany jest w komplecie z bateriami. Wyświetlacz i elementy do obsługi Elementy do obsługi Wybór trybu pracy Przycisk cieplej Przycisk chłodniej Przycisk forsowania Rolka nastaw do wybierania menu i podmenu oraz dokonywania nastaw. Zatwierdzanie przez przyciśnięcie Wskazania Aktualny czas C emperatura w pomieszczeniu Wymiana baterii (symbol ten ukazuje się na ok. 3 miesiące przed wyczerpaniem baterii) 2/10 Siemens Building echnologies Pomieszczeniowy regulator temperatury REV12 CE1N2261pl

3 Wybór trybu pracy (w danej chwili aktywny jest tylko jeden tryb pracy) ryb automatyczny ryb komfortu ryb ekonomiczny Zabezpieczenie przed zamarzaniem lub przekroczeniem temperatury ryb dobowy (24-godzinny) z jednym okresem ogrzewania lub chłodzenia (okres ogrzewania lub chłodzenia generowany jest automatycznie na podstawie bieżącego programu dobowego) Chwilowa zmiana bieżącej wartości zadanej temperatury (zmiana ta obowiązuje tylko do chwili osiągnięcia następnego punktu przełączenia) C Po jednokrotnym przyciśnięciu przycisku + lub na wyświetlaczu pokaże się ustawiona wcześniej wartość zadana temperatury. Można ją zmieniać ze skokiem co 0,2 C (maks. ±4 C). Przycisk forsowania Za pomocą tego przycisku w trybach pracy i można przełączyć temperaturę komfortu na temperaturę ekonomiczną i na odwrót. Zmiana ta obowiązuje do chwili osiągnięcia następnego punktu przełączenia lub zmiany trybu pracy. Nastawy użytkownika wybierane z menu: dostępne są 4 główne pozycje menu Aktualny czas i dzień Menu główne Podmenu Nastawy h Aktualny czas emperatura Menu główne Podmenu Nastawy fabryczne Wartość zadana trybu komfortu 19 C Wartość zadana trybu ekonomicznego 16 C Wartość zadana zabezpieczenia przed zamarzaniem lub przekroczeniem temperatury Program przełączania Menu główne Podmenu Nastawy 1 okres ogrzewania na dzień 2 okresy ogrzewania na dzień 5 C h Wybór czasu rozpoczęcia i zakończenia okresu ogrzewania C Wybór wartości zadanej temperatury okresu ogrzewania 3/10 Siemens Building echnologies Pomieszczeniowy regulator temperatury REV12 CE1N2261pl

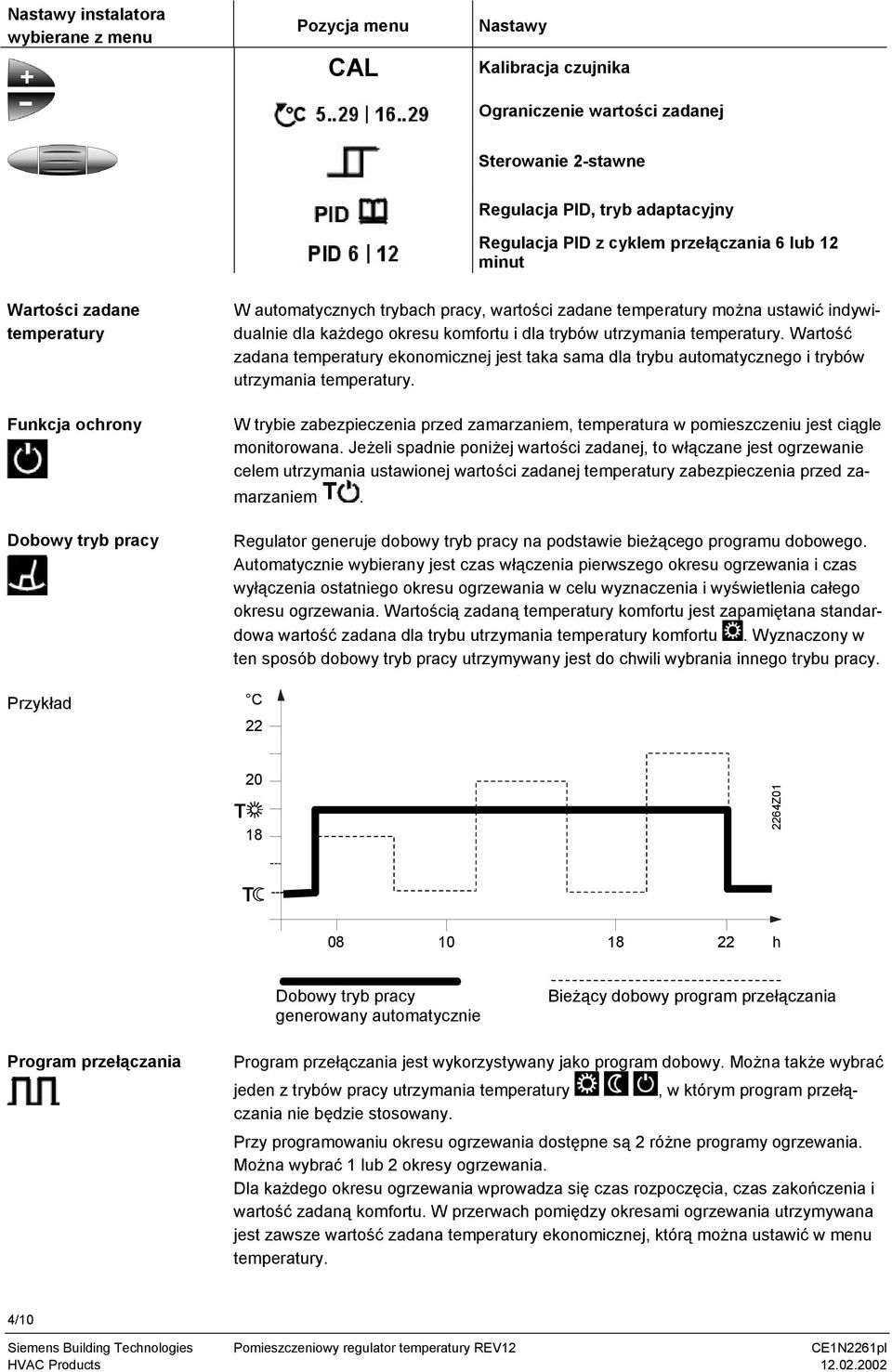

4 Nastawy instalatora wybierane z menu Pozycja menu CAL Nastawy Kalibracja czujnika Ograniczenie wartości zadanej Sterowanie 2-stawne Regulacja PID, tryb adaptacyjny Regulacja PID z cyklem przełączania 6 lub 12 minut Wartości zadane temperatury Funkcja ochrony Dobowy tryb pracy Przykład W automatycznych trybach pracy, wartości zadane temperatury można ustawić indywidualnie dla każdego okresu komfortu i dla trybów utrzymania temperatury. Wartość zadana temperatury ekonomicznej jest taka sama dla trybu automatycznego i trybów utrzymania temperatury. W trybie zabezpieczenia przed zamarzaniem, temperatura w pomieszczeniu jest ciągle monitorowana. Jeżeli spadnie poniżej wartości zadanej, to włączane jest ogrzewanie celem utrzymania ustawionej wartości zadanej temperatury zabezpieczenia przed zamarzaniem. Regulator generuje dobowy tryb pracy na podstawie bieżącego programu dobowego. Automatycznie wybierany jest czas włączenia pierwszego okresu ogrzewania i czas wyłączenia ostatniego okresu ogrzewania w celu wyznaczenia i wyświetlenia całego okresu ogrzewania. Wartością zadaną temperatury komfortu jest zapamiętana standardowa wartość zadana dla trybu utrzymania temperatury komfortu. Wyznaczony w ten sposób dobowy tryb pracy utrzymywany jest do chwili wybrania innego trybu pracy. C Z h Dobowy tryb pracy generowany automatycznie Bieżący dobowy program przełączania Program przełączania Program przełączania jest wykorzystywany jako program dobowy. Można także wybrać jeden z trybów pracy utrzymania temperatury, w którym program przełączania nie będzie stosowany. Przy programowaniu okresu ogrzewania dostępne są 2 różne programy ogrzewania. Można wybrać 1 lub 2 okresy ogrzewania. Dla każdego okresu ogrzewania wprowadza się czas rozpoczęcia, czas zakończenia i wartość zadaną komfortu. W przerwach pomiędzy okresami ogrzewania utrzymywana jest zawsze wartość zadana temperatury ekonomicznej, którą można ustawić w menu temperatury. 4/10 Siemens Building echnologies Pomieszczeniowy regulator temperatury REV12 CE1N2261pl

5 Przykład z 2 okresami ogrzewania na dzień C szy okres ogrzewania 2-gi okres ogrzewania 2261Z h Nastawy fabryczne ryb pracy Czasy przełączania emperatury w C Dziennie 1-szy okres ogrzew. 2-gi okres ogrzew 06:00 09:00 17:00 22: :00 24: :00 24: :00 24:00 5 Nastawy fabryczne dla poziomu instalatora Ograniczenie wartości zadanej Regulacja PID, tryb adaptacyjny Poziom instalatora Dostęp Kalibracja czujnika CAL Ograniczenie wartości zadanej Regulacja ryb adaptacyjny W celu wejścia na poziom instalatora, należy przekręcić rolkę nastaw w dół i w górę trzymając wciśnięte przyciski cieplej i zimniej. Jeżeli wyświetlana na wyświetlaczu temperatura nie odpowiada rzeczywistej temperaturze w pomieszczeniu, to można przeprowadzić kalibrację czujnika (funkcja ta dostępna jest na poziomie instalatora). Wyświetlana temperatura może być dopasowana do rzeczywistej temperatury w pomieszczeniu zmieniając ją skokowo co 0,2 C o wartość maks. ±2 C. Ograniczenie minimalnej wartości zadanej do temperatury 16 C zapobiega niepożądanemu przenikaniu ciepła do sąsiednich pomieszczeń w budynkach z kilkoma strefami ogrzewania. REV12 jest 2-stawnym regulatorem umożliwiającym regulację typu PID. Regulacja temperatury w pomieszczeniu odbywa się przez cykliczne przełączanie urządzenia wykonawczego. Regulator wytwarza sygnał sterujący (pozycjonujący) zależny od odchyłki rzeczywistej temperatury w pomieszczeniu (mierzonej wbudowanym w regulator czujnikiem) od wartości zadanej. Sposób reakcji układu na odchyłkę zależy od wybranego algorytmu regulacji: Regulator dostarczany jest z uaktywnionym trybem adaptacyjnym, umożliwiającym automatyczną adaptację regulatora do obiektu regulacji (rodzaj konstrukcji budynku, typ grzejników, wielkość pomieszczeń, itp.). Po upływie czasu, w którym odbyła się Siemens Building echnologies Pomieszczeniowy regulator temperatury REV12 CE1N2261pl 5/10

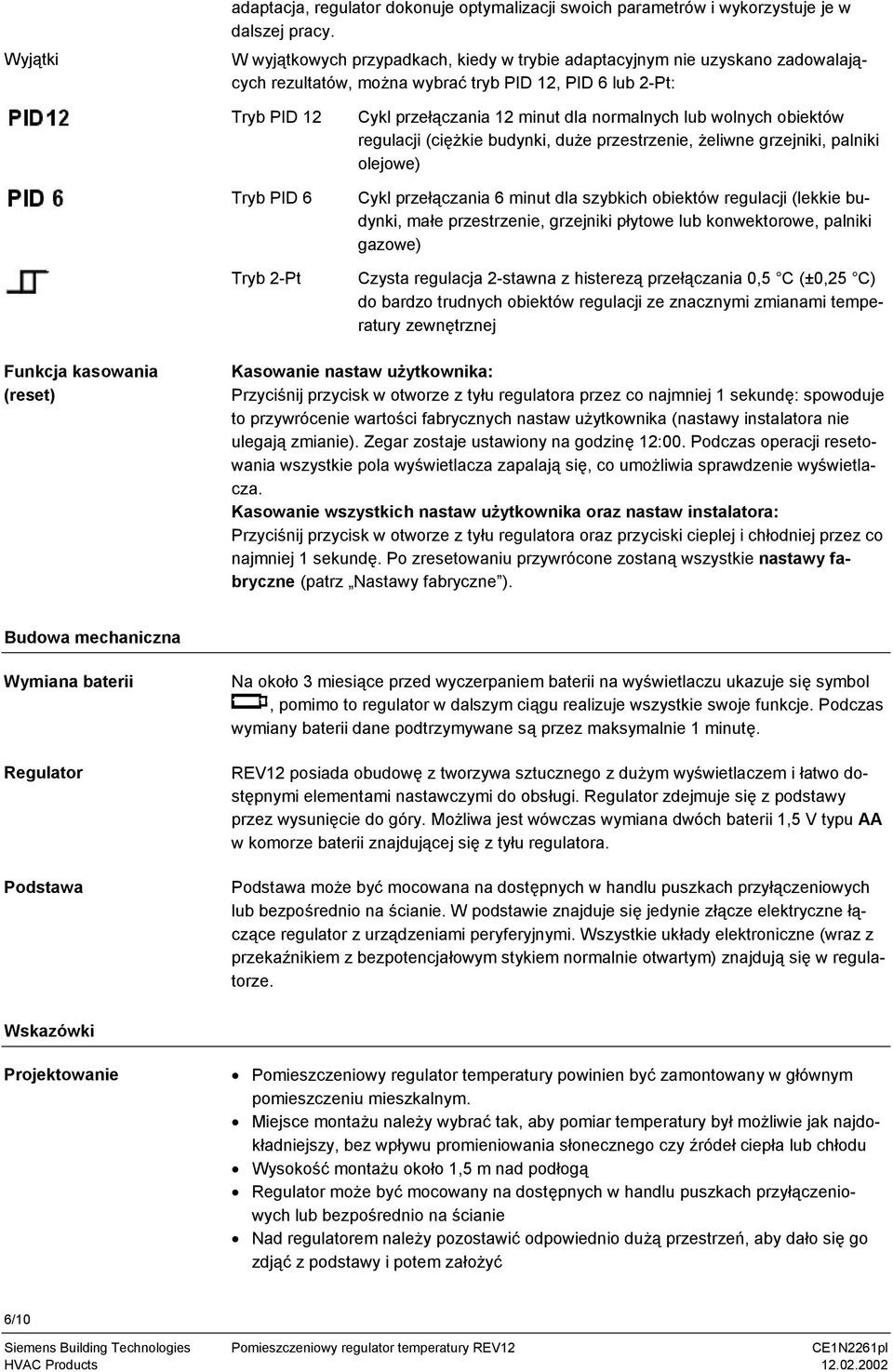

6 Wyjątki adaptacja, regulator dokonuje optymalizacji swoich parametrów i wykorzystuje je w dalszej pracy. W wyjątkowych przypadkach, kiedy w trybie adaptacyjnym nie uzyskano zadowalających rezultatów, można wybrać tryb PID 12, PID 6 lub 2-Pt: ryb PID 12 ryb PID 6 ryb 2-Pt Cykl przełączania 12 minut dla normalnych lub wolnych obiektów regulacji (ciężkie budynki, duże przestrzenie, żeliwne grzejniki, palniki olejowe) Cykl przełączania 6 minut dla szybkich obiektów regulacji (lekkie budynki, małe przestrzenie, grzejniki płytowe lub konwektorowe, palniki gazowe) Czysta regulacja 2-stawna z histerezą przełączania 0,5 C (±0,25 C) do bardzo trudnych obiektów regulacji ze znacznymi zmianami temperatury zewnętrznej Funkcja kasowania (reset) Kasowanie nastaw użytkownika: Przyciśnij przycisk w otworze z tyłu regulatora przez co najmniej 1 sekundę: spowoduje to przywrócenie wartości fabrycznych nastaw użytkownika (nastawy instalatora nie ulegają zmianie). Zegar zostaje ustawiony na godzinę 12:00. Podczas operacji resetowania wszystkie pola wyświetlacza zapalają się, co umożliwia sprawdzenie wyświetlacza. Kasowanie wszystkich nastaw użytkownika oraz nastaw instalatora: Przyciśnij przycisk w otworze z tyłu regulatora oraz przyciski cieplej i chłodniej przez co najmniej 1 sekundę. Po zresetowaniu przywrócone zostaną wszystkie nastawy fabryczne (patrz Nastawy fabryczne ). Budowa mechaniczna Wymiana baterii Regulator Podstawa Na około 3 miesiące przed wyczerpaniem baterii na wyświetlaczu ukazuje się symbol, pomimo to regulator w dalszym ciągu realizuje wszystkie swoje funkcje. Podczas wymiany baterii dane podtrzymywane są przez maksymalnie 1 minutę. REV12 posiada obudowę z tworzywa sztucznego z dużym wyświetlaczem i łatwo dostępnymi elementami nastawczymi do obsługi. Regulator zdejmuje się z podstawy przez wysunięcie do góry. Możliwa jest wówczas wymiana dwóch baterii 1,5 V typu AA w komorze baterii znajdującej się z tyłu regulatora. Podstawa może być mocowana na dostępnych w handlu puszkach przyłączeniowych lub bezpośrednio na ścianie. W podstawie znajduje się jedynie złącze elektryczne łączące regulator z urządzeniami peryferyjnymi. Wszystkie układy elektroniczne (wraz z przekaźnikiem z bezpotencjałowym stykiem normalnie otwartym) znajdują się w regulatorze. Wskazówki Projektowanie Pomieszczeniowy regulator temperatury powinien być zamontowany w głównym pomieszczeniu mieszkalnym. Miejsce montażu należy wybrać tak, aby pomiar temperatury był możliwie jak najdokładniejszy, bez wpływu promieniowania słonecznego czy źródeł ciepła lub chłodu Wysokość montażu około 1,5 m nad podłogą Regulator może być mocowany na dostępnych w handlu puszkach przyłączeniowych lub bezpośrednio na ścianie Nad regulatorem należy pozostawić odpowiednio dużą przestrzeń, aby dało się go zdjąć z podstawy i potem założyć 6/10 Siemens Building echnologies Pomieszczeniowy regulator temperatury REV12 CE1N2261pl

7 min. 10 cm 2261Z03 Montaż i instalacja Uruchomienie Podczas instalacji najpierw należy zamocować podstawę, potem podłączyć przewody elektryczne. Regulator zakłada się na podstawę wsuwając od góry Szczegółowe informacje podane są w instrukcji montażu i instalacji dostarczonej z regulatorem Przy wykonywaniu połączeń elektrycznych należy przestrzegać lokalnych przepisów bezpieczeństwa i norm Należy usunąć pasek izolacyjny baterii, zabezpiecza on regulator przed niepożądanym uruchomieniem podczas transportu lub przechowywania Parametry regulacyjne można zmienić na poziomie instalatora Jeśli w pomieszczeniu odniesienia znajdują się termostatyczne zawory grzejnikowe, należy je ustawić w pozycji pełnego otwarcia Jeśli wyświetlana wartość temperatury nie jest zgodna z rzeczywistą wartością zmierzoną, czujnik temperatury powinien zostać skalibrowany (patrz Kalibracja czujnika ) Dane techniczne Dane ogólne Normy i standardy Napięcie zasilania Baterie (alkaliczne AA) rwałość baterii Podtrzymywanie danych bez baterii Obciążalność styków przekaźnika Napięcie Prąd 3 V DC 2 x 1,5 V ok. 2 lata przez maks. 1 min V AC 6 (2,5) A Klasa bezpieczeństwa II wg EN Element pomiarowy Zakres pomiarowy Stała czasowa Zakres nastaw wartości zadanych emperatura komfortu emperatura ekonomiczna emperatura zabezpieczenia przed zamarzaniem Rozdzielczość nastaw i wyświetlacza Wartości zadane Czasy przełączania Pomiar wartości rzeczywistej Wskazanie wartości rzeczywistej Wskazanie czasu bieżącego Zgodność CE Zgodność elektromagnetyczna Dyrektywa dot. niskich napięć NC 10 kω ±1 % przy 25 C 0 50 C maks. 10 min 5 29 C 5 29 C C (nastawa fabryczna 5 C) 0,2 C 10 min 0,1 C 0,2 C 1 min 89/336/EEC 73/23/EEC C-ick N474 Siemens Building echnologies Pomieszczeniowy regulator temperatury REV12 CE1N2261pl 7/10

8 Standardy produktu Warunki środowiskowe Waga Kolor Wymiary Elektryczne urządzenia automatycznego sterowania do użytku domowego i podobnych zastosowań Zgodność elektromagnetyczna Odporność na zakłócenia Emisja zakłóceń Praca Warunki klimatyczne Dopuszcz. temperatura otoczenia Wilgotność Przechowywanie i transport Warunki klimatyczne emperatura otoczenia Wilgotność Warunki mechaniczne Z opakowaniem Obudowa Podstawa Obudowa EN IEC/EN IEC/EN klasa 3K3 wg IEC C < 85 % r.h. klasa 2K3 wg IEC C < 93 % r.h. klasa 2M2 wg IEC ,27 kg biały, RAL9003 szary, RAL x 96 x 30 mm Schemat połączeń L AC V L L1 DC 3 V M1 N Y1 N 2261A01 L Faza, V AC L1 Styk N.O., V AC / 6(2,5) A M1 Pompa obiegowa N Neutralny Pomieszczeniowy regulator temperatury REV12 Y1 Urządzenie wykonawcze 8/10 Siemens Building echnologies Pomieszczeniowy regulator temperatury REV12 CE1N2261pl

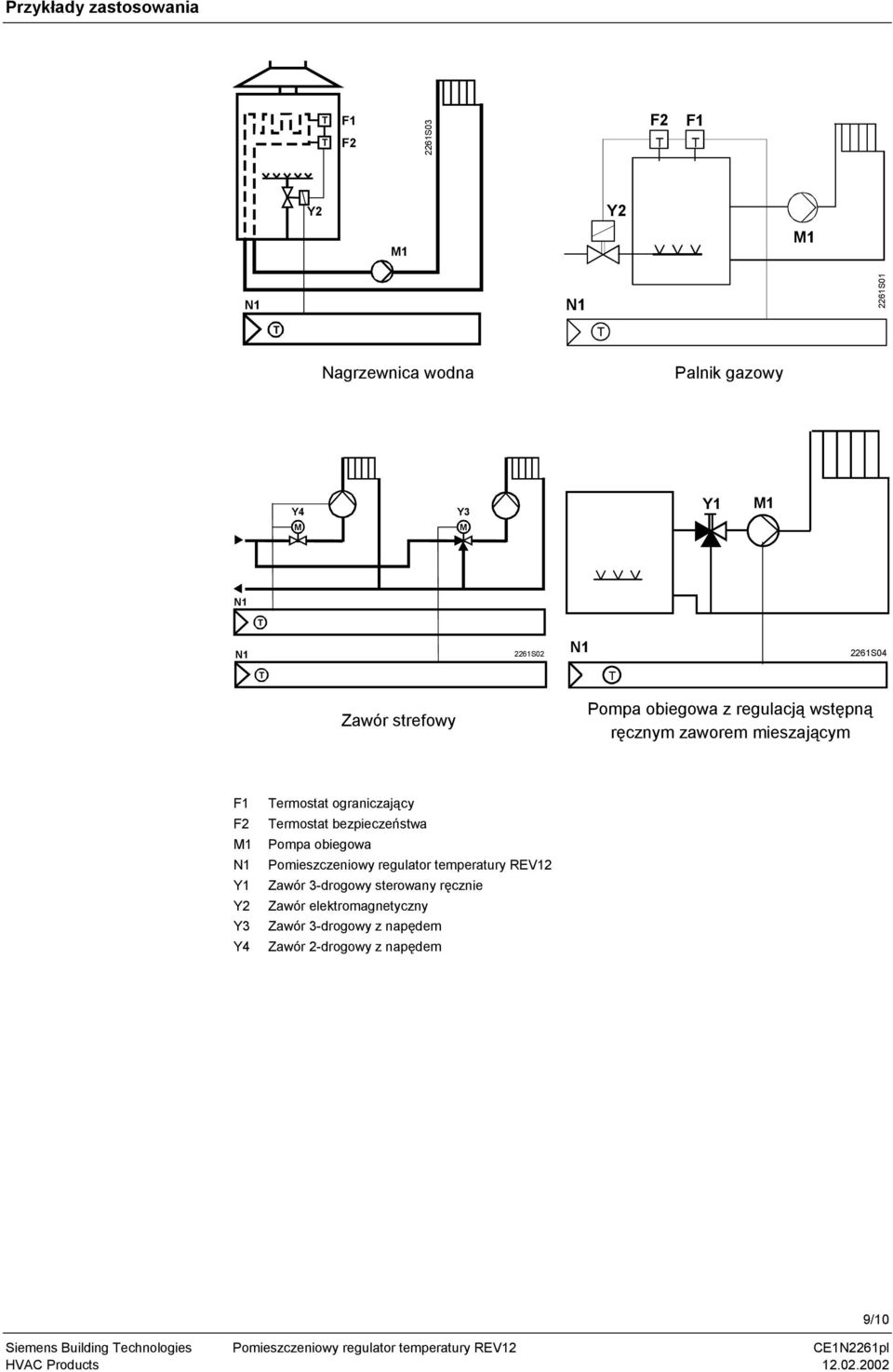

9 Przykłady zastosowania F1 F2 2261S03 F2 F1 Y2 Y2 M1 M1 2261S01 Nagrzewnica wodna Palnik gazowy Y4 M Y3 M Y1 M1 2261S S04 Zawór strefowy Pompa obiegowa z regulacją wstępną ręcznym zaworem mieszającym F1 F2 M1 Y1 Y2 Y3 Y4 ermostat ograniczający ermostat bezpieczeństwa Pompa obiegowa Pomieszczeniowy regulator temperatury REV12 Zawór 3-drogowy sterowany ręcznie Zawór elektromagnetyczny Zawór 3-drogowy z napędem Zawór 2-drogowy z napędem Siemens Building echnologies Pomieszczeniowy regulator temperatury REV12 CE1N2261pl 9/10

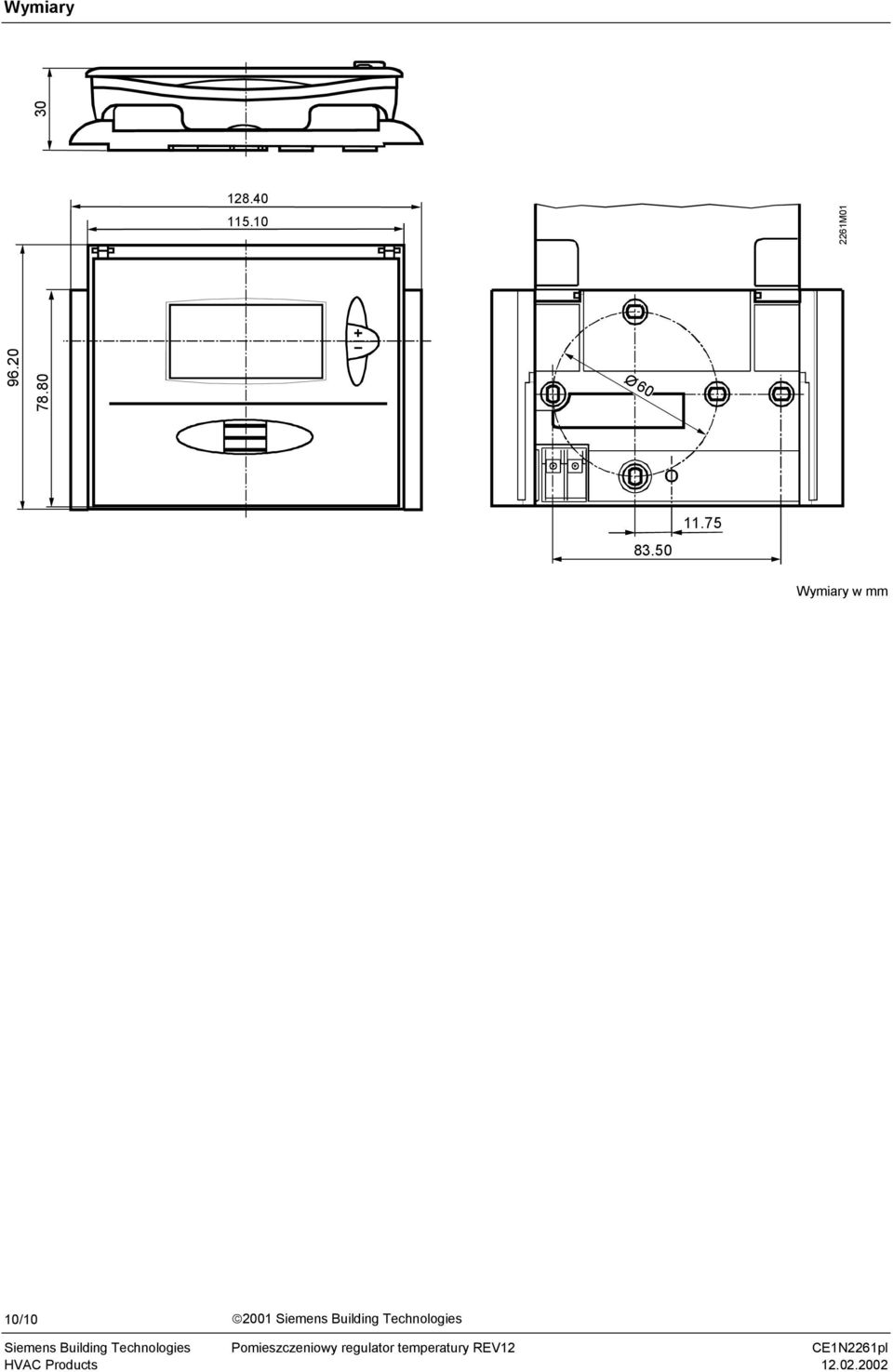

10 Wymiary M Ø Wymiary w mm 10/ Siemens Building echnologies Siemens Building echnologies Pomieszczeniowy regulator temperatury REV12 CE1N2261pl
