JUMO dtrans p33 Przetwornik ciśnienia i sonda poziomu dla stref zagrożonych wybuchem

Transkrypt

1 Karta katalogowa Strona 1/6 JUMO dtrans p33 Przetwornik ciśnienia i sonda poziomu dla stref zagrożonych wybuchem Typ II 1/2 G Ex ia IIC T4 do T6 (IP65) II 1/2 D Ex ia IIIC T100 C do T60 C (IP65) II 2 G Ex ia IIC T4 do T6 (Dodatek: kod 406; IP68) II 1 G Ex ia IIB T4 do T6 (Dodatek: kod 407; IP68) Zastosowanie Przetwornik ciśnienia typu przeznaczony jest do pomiaru ciśnienia zarówno agresywnych jak i nieagresywnych gazów, par, cieczy i pyłów. Przetwornik działa w oparciu o piezorezystywną celę pomiarową. Ciśnienie przetwarzane jest na sygnał prądowy, proporcjonalny do zmierzonego ciśnienia. Przetwornik ciśnienia typu spełnia wymagania dla urządzeń grupy II w strefach 1 i 2 obszary zagrożone wybuchem gazu (Gas). Przyłącze ciśnieniowe (przyłącze procesowe) może być również montowane w strefie 0. w strefach 21 i 22 obszary zagrożone wybuchem pyłu (Dust) Przyłącze ciśnieniowe (przyłącze procesowe) może być również montowane w strefie 20. Przetwornik poziomu może być używany jako sonda do pomiaru poziomu: Grupa urządzeń II, kategoria 2G - z dodatkiem kodowym 406 Grupa urządzeń II, kategoria 1G - z dodatkiem kodowym 407 Certyfikat badania typu WE: SEV 09 ATEX 0140 X. Dane techniczne Warunki odniesienia wg DIN i IEC 770/5.3 Zakres pomiarowy Patrz szczegóły zamówienia Przeciążalność Dla zakresów < 100 bar: 4 x pełny zakres Dla zakresów 100 bar: 2 x pełny zakres Ciśnienie rozrywające 10 x pełny zakres, max 2000 bar. Części kontaktowe z medium standard: stal kwasoodporna, , dla zakresów 60 bar: stal kwasoodporna, , z dodatkiem 406 (wykonanie jako sonda poziomu): materiał kabla: PE (polyethylene) Wyjście ma, 2-przewodowe Offset zera 0.3% pełnego zakresu Histereza termiczna Dla zakresów 600 mbar: ± 1% pełnego zakresu Dla zakresów > 600 mbar: ± 0.5% pełnego zakresu Błąd od temperatury otoczenia Dla zakresów 250 ii 400 mbar: zero: 0.03%/ C typowo, 0.05%/ C max. zakres: 0.02%/ C typowo, 0.04%/ C max. Dla zakresów powyżej 600 mbar: zero: 0.02%/ C typowo, 0.04%/ C max. zakres: 0.02%/ C typowo, 0.04%/ C max. Odchyłka od charakterystyki 0.5% pełnego zakresu (z ustawionym limitem) Histereza 0.1% pełnego zakresu Stabilność roczna 0.5% pełnego zakresu (1) (2) (1) Type /000-xxx /406 (2) Type /000-xxx /000 Zasilanie 11 do 28 V DC (z obwodu iskrobezpiecznego) 1 U max 28 V I K max 120 ma Tętnienia: Skoki napięcia nie mogą przekraczać min. lub max. wartości napięcia zasilania. Max pobór prądu 45 ma (dla nap. zasilania 24 V DC ) Błąd od napięcia zasilania 0.03% / V Dopuszczalna temperatura otoczenia -40 do +85 C Temperatura magazynowania -40 to +85 C Dopuszczalna temperatura medium standard: -40 do +85 C dla wykonania 004: -40 do +200 C z dodatkiem 406 : -40 do +70 C Kompatybilność elektromagnetyczna EN Emisja zakłóceń: Klasa B Odporność na zakłócenia: wg wymagań przemysłowych 1 Iskrobezpieczny obwód zasilania np. z zasilaczem Typ KFD2, karta katalogowa

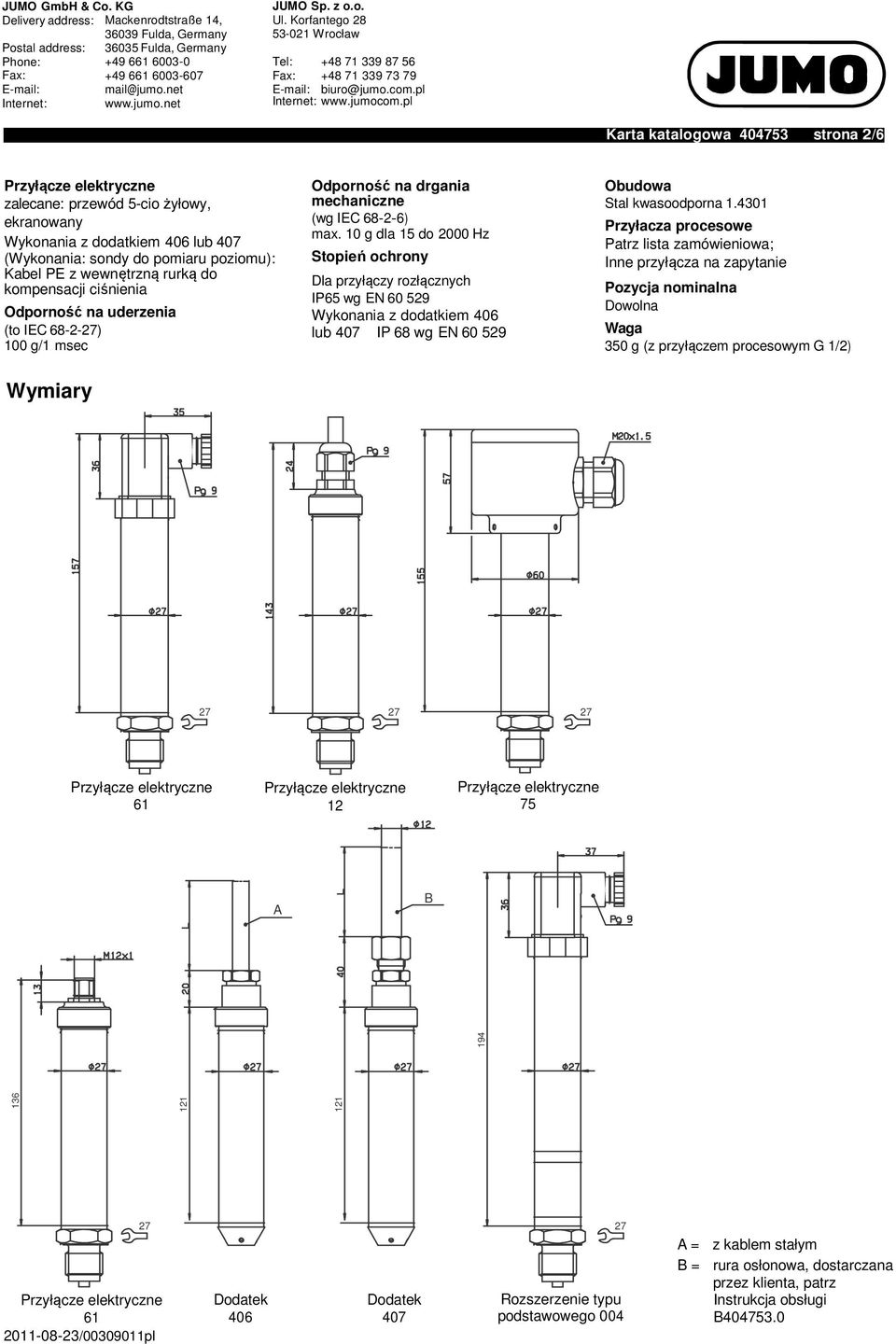

2 Karta katalogowa strona 2/6 zalecane: przewód 5-cio żyłowy, ekranowany Wykonania z dodatkiem 406 lub 407 (Wykonania: sondy do pomiaru poziomu): Kabel PE z wewnętrzną rurką do kompensacji ciśnienia Odporność na uderzenia (to IEC ) 100 g/1 msec Wymiary Odporność na drgania mechaniczne (wg IEC ) max. 10 g dla 15 do 2000 Hz Stopień ochrony Dla przyłączy rozłącznych IP65 wg EN Wykonania z dodatkiem 406 lub 407 IP 68 wg EN Obudowa Stal kwasoodporna Przyłacza procesowe Patrz lista zamówieniowa; Inne przyłącza na zapytanie Pozycja nominalna Dowolna Waga 350 g (z przyłączem procesowym G 1/2) A B Dodatek 406 Dodatek 407 Rozszerzenie typu podstawowego 004 A = z kablem stałym B = rura osłonowa, dostarczana przez klienta, patrz Instrukcja obsługi B

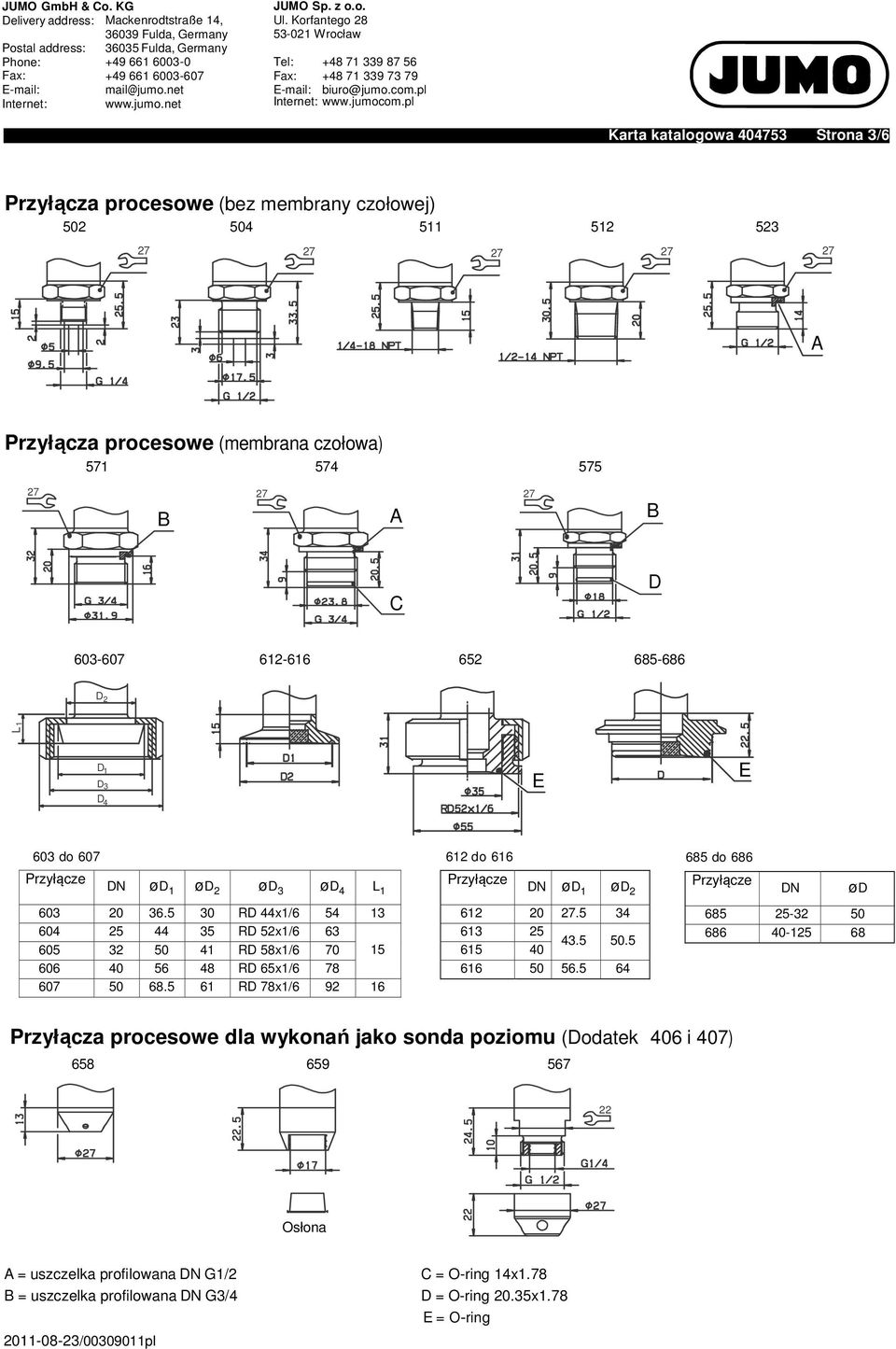

3 Karta katalogowa Strona 3/6 Przyłącza procesowe (bez membrany czołowej) A Przyłącza procesowe (membrana czołowa) B A B C D D 2 L1 D 1 D 3 D 4 E E 603 do do do 686 Przyłącze DN ød 1 ød 2 ød 3 ød 4 L RD 44x1/ RD 52x1/ RD 58x1/ RD 65x1/ RD 78x1/ Przyłącze DN ød 1 ød Przyłącze DN ød Przyłącza procesowe dla wykonań jako sonda poziomu (Dodatek 406 i 407) Osłona A = uszczelka profilowana DN G1/2 C = O-ring 14x1.78 B = uszczelka profilowana DN G3/4 D = O-ring 20.35x1.78 E = O-ring

4 Karta katalogowa Strona 4/6 Podłączenia elektryczne Podłączenie Zasilanie 11 do 28 V DC iskrobezpieczne Złącze wtykowe (61) form A 1 L+ 2 L- Terminal Kabel stały biały szary Złącze M12 x 1 1 L+ 3 L- Wyjście 4 do 20 ma 2-przewodowy wyjście prądowe w torze zasilania biały szary Wyrównanie potencjałów 2 Ekran Do podłączenia musi być używany kabel ekranowany! czarny Oznaczenie pinów (M12 x 1), 5-polowe Szczegóły zamówienia (1) Typ podstawowy /000 Przetwornik ciśnienia JUMO dtrans p33 dla stref zagrożonych wybuchem /004 Przetwornik ciśnienia JUMO dtrans p33 dla stref zagrożonych wybuchem i mediów o podwyższonej temperaturze (2) Zakres pomiarowy ,25 bar ciśnienie względne ,4 bar ciśnienie względne ,6 bar ciśnienie względne bar ciśnienie względne ,6 bar ciśnienie względne ,5 bar ciśnienie względne bar ciśnienie względne bar ciśnienie względne bar ciśnienie względne bar ciśnienie względne bar ciśnienie względne bar ciśnienie względne bar ciśnienie względne bar ciśnienie względne bar ciśnienie względne bar ciśnienie względne bar ciśnienie względne bar ciśnienie względne 475-0, bar ciśnienie względne 476-0, bar ciśnienie względne 477-0,6...0 bar ciśnienie względne bar ciśnienie względne

5 Karta katalogowa Strona 5/ bar ciśnienie względne bar ciśnienie względne bar ciśnienie względne bar ciśnienie względne bar ciśnienie względne bar ciśnienie absolutne bar ciśnienie absolutne bar ciśnienie absolutne bar ciśnienie absolutne bar ciśnienie absolutne bar ciśnienie absolutne bar ciśnienie absolutne bar ciśnienie absolutne bar ciśnienie absolutne 998 zakres specjalny, ciśnienie absolutne 999 zakres specjalny, ciśnienie względne (3) Wyjście ma 2-przewodowy (4) Przyłącze procesowe 502 G 1 / 4 DIN EN G 1/2 DIN EN 837 (przyłącze standardowe) 511 1/4-18 NPT DIN /2-14 NPT DIN G 1/2 DIN 3852 T G 1/4 wewnętrzny 571 G 3 / 4 to DIN 3852 T G 1 / 2 uszczelnienie frontowe 575 G 3 / 4 uszczelnienie frontowe 603 stożkowe z nakrętką (mleczarskie) wg DIN11851, DN stożkowe z nakrętką (mleczarskie) wg DIN11851, DN stożkowe z nakrętką (mleczarskie) wg DIN11851, DN stożkowe z nakrętką (mleczarskie) wg DIN11851, DN stożkowe z nakrętką (mleczarskie) wg DIN11851, DN Clamp wg DIN 32676, DN10, DN15 2 and DN Clamp wg DIN 32676, DN25, DN32 2 and DN Clamp wg DIN 32676, DN przyłącze zbiornikowe z nakrętką 658 pomiar poziomu : connection closed underneath 659 pomiar poziomu : connection open underneath 685 Varivent DN 32/ Systemowe JUMO PEKA 999 Inne, na zapytanie (5) Materiał przyłącza procesowego 20 CrNi (stal kwasoodporna) (6) 12 Kabel stały, ekranowany, 2 m 36 Złącze M12 x 1 61 Złącze wtykowe DIN EN , form A, ex DIN Głowica przyłączeniowa 99 Specjalne, inne (7) Medium wypełniające system pomiarowy

6 Data Sheet Page 6/6 0 Bez wypełnienia 1 Olej silikonowy (8) Dodatki 000 bez 406 Wykonanie Sonda poziomu: IP68, kabel stały, kategoria 2G, strefa Wykonanie Sonda poziomu: IP68, kabel stały, kategoria 1G, strefa 0 (1) (2) (3) (4) (5) (6) (7) (8) Typ do zamówienia / Uwagi Rozszerzenie typu podstawowego 004 Wykonanie możliwe tylko dla zakresów pomiarowych o rozpiętości od 1bar do 25bar. Zakres pomiarowy 462, 463, 464, 465, 466, 467, 468, 469 i 505 Zakresy pomiarowe (> 25 bar) mogą być wykonane z przyłączami procesowymi 502, 504, 511, 512, 523, 541, 571, 574 i 999. Przyłącze procesowe 574 może być zastosowane dla zakresów 463, 464, 465, 466 i 467 ( 0..60bar do bar), natomiast przyłącze procesowe 571 możliwe tylko dla zakresów 462 i 463 (0...40bar, bar). Przyłącze procesowe 567 To przyłącze nie jest możliwe z dodatkiem w typie 407 (sonda poziomu). Przyłącze procesowe 658, 659 Przyłącza procesowe tylko w wykonaniach z dodatkami w kodzie 406 lub 407. Przyłącze procesowe 571, 575, 603, 604, 605, 606, 607, 612, 613, 616 i 652 Przyłącza procesowe niedostępne dla zakresów 464, 465, 466, 467, 468, 469 i 505. Dodatki 406 i 407 Wykonanie z tymi dodatkami może być dostarczone tylko z przyłączem elektrycznym 12 (ekranowany kabel stały, 2 m). Proszę jasno określić jedno z przyłączy procesowych, długość kabla, specjalne wymagania do materiału osłony kabla, standardowym materiałem jest PE. Dodatek 407 Operator musi wybrać system połączeń, który zapewni właściwą izolację strefy. W tym celu należy użyć rury ochronnej i złączek śrubowych zgodnie z wymaganiami opisanymi w normie EN Obowiązujące wymagania opisane są w instrukcji obsługi w rozdziale 5.4 zaczynając od strony 21.
