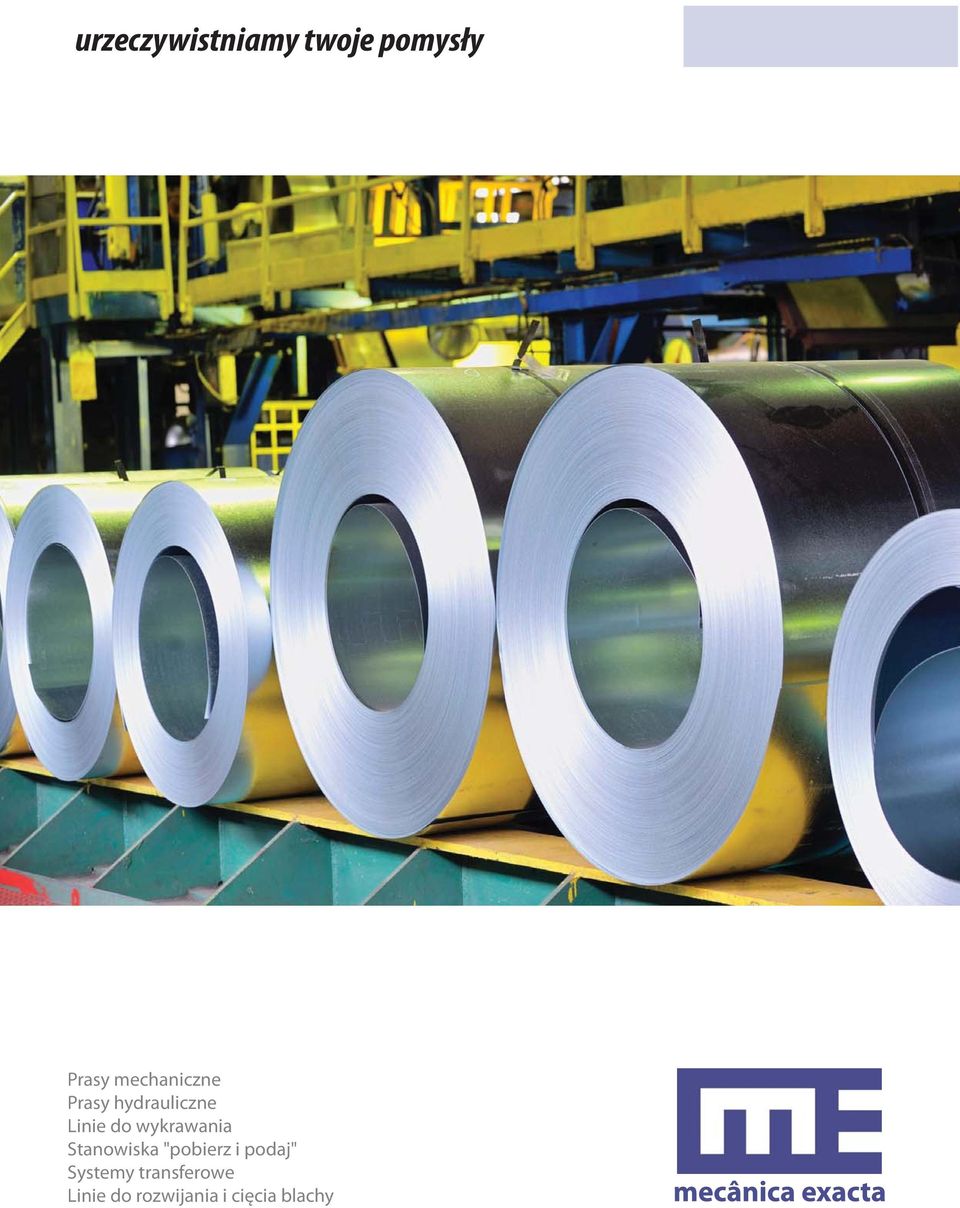

1 urzeczywistniamy twoje pomysły Prasy mechaniczne Prasy hydrauliczne Linie do wykrawania Stanowiska "pobierz i podaj" Systemy transferowe Linie do rozwijania i cięcia blachy

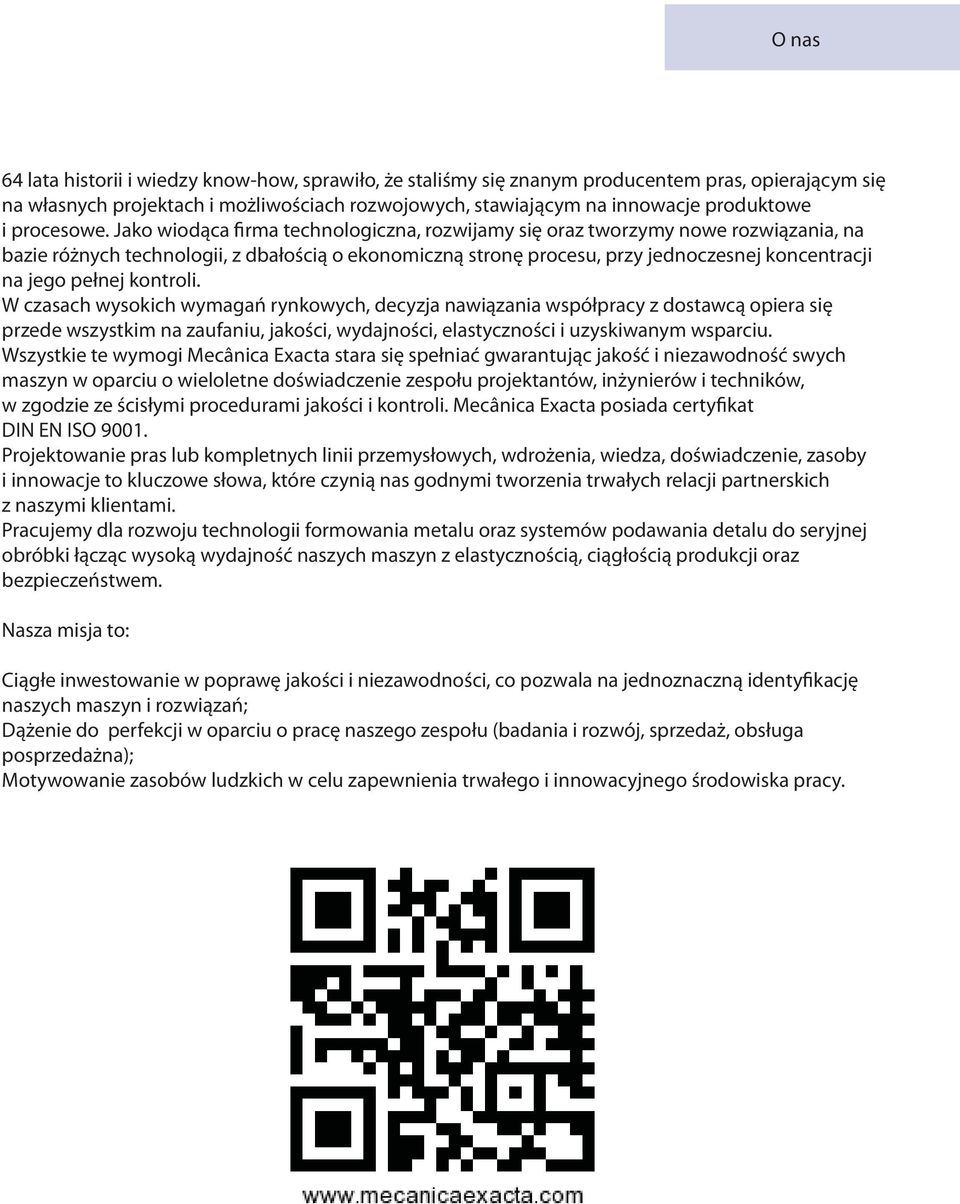

2 O nas 64 lata historii i wiedzy know-how, sprawiło, że staliśmy się znanym producentem pras, opierającym się na własnych projektach i możliwościach rozwojowych, stawiającym na innowacje produktowe i procesowe. Jako wiodąca firma technologiczna, rozwijamy się oraz tworzymy nowe rozwiązania, na bazie różnych technologii, z dbałością o ekonomiczną stronę procesu, przy jednoczesnej koncentracji na jego pełnej kontroli. W czasach wysokich wymagań rynkowych, decyzja nawiązania współpracy z dostawcą opiera się przede wszystkim na zaufaniu, jakości, wydajności, elastyczności i uzyskiwanym wsparciu. Wszystkie te wymogi Mecânica Exacta stara się spełniać gwarantując jakość i niezawodność swych maszyn w oparciu o wieloletne doświadczenie zespołu projektantów, inżynierów i techników, w zgodzie ze ścisłymi procedurami jakości i kontroli. Mecânica Exacta posiada certyfikat DIN EN ISO Projektowanie pras lub kompletnych linii przemysłowych, wdrożenia, wiedza, doświadczenie, zasoby i innowacje to kluczowe słowa, które czynią nas godnymi tworzenia trwałych relacji partnerskich z naszymi klientami. Pracujemy dla rozwoju technologii formowania metalu oraz systemów podawania detalu do seryjnej obróbki łącząc wysoką wydajność naszych maszyn z elastycznością, ciągłością produkcji oraz bezpieczeństwem. Nasza misja to: Ciągłe inwestowanie w poprawę jakości i niezawodności, co pozwala na jednoznaczną identyfikację naszych maszyn i rozwiązań; Dążenie do perfekcji w oparciu o pracę naszego zespołu (badania i rozwój, sprzedaż, obsługa posprzedażna); Motywowanie zasobów ludzkich w celu zapewnienia trwałego i innowacyjnego środowiska pracy.

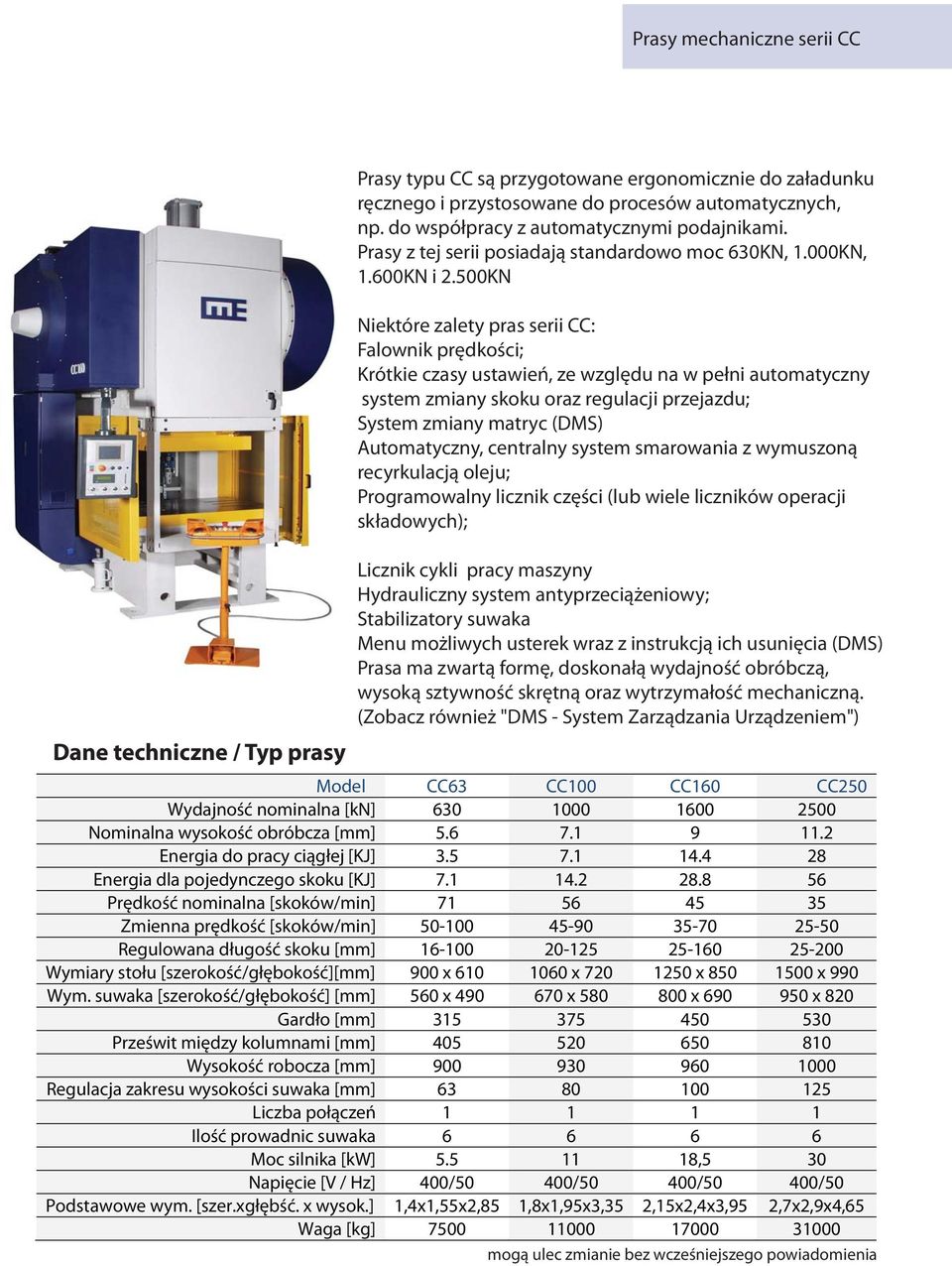

3 Prasy mechaniczne serii CC Dane techniczne / Typ prasy Prasy typu CC są przygotowane ergonomicznie do załadunku ręcznego i przystosowane do procesów automatycznych, np. do współpracy z automatycznymi podajnikami. Prasy z tej serii posiadają standardowo moc 630KN, 1.000KN, 1.600KN i 2.500KN Niektóre zalety pras serii CC: Falownik prędkości; Krótkie czasy ustawień, ze względu na w pełni automatyczny system zmiany skoku oraz regulacji przejazdu; System zmiany matryc (DMS) Automatyczny, centralny system smarowania z wymuszoną recyrkulacją oleju; Programowalny licznik części (lub wiele liczników operacji składowych); Licznik cykli pracy maszyny Hydrauliczny system antyprzeciążeniowy; Stabilizatory suwaka Menu możliwych usterek wraz z instrukcją ich usunięcia (DMS) Prasa ma zwartą formę, doskonałą wydajność obróbczą, wysoką sztywność skrętną oraz wytrzymałość mechaniczną. (Zobacz również "DMS - System Zarządzania Urządzeniem") Model CC63 CC100 CC160 CC250 Wydajność nominalna [kn] Nominalna wysokość obróbcza [mm] Energia do pracy ciągłej [KJ] Energia dla pojedynczego skoku [KJ] Prędkość nominalna [skoków/min] Zmienna prędkość [skoków/min] Regulowana długość skoku [mm] Wymiary stołu [szerokość/głębokość][mm] 900 x x x x 990 Wym. suwaka [szerokość/głębokość] [mm] 560 x x x x 820 Gardło [mm] Prześwit między kolumnami [mm] Wysokość robocza [mm] Regulacja zakresu wysokości suwaka [mm] Liczba połączeń Ilość prowadnic suwaka Moc silnika [kw] ,5 30 Napięcie [V / Hz] 400/50 400/50 400/50 400/50 Podstawowe wym. [szer.xgłębść. x wysok.] 1,4x1,55x2,85 1,8x1,95x3,35 2,15x2,4x3,95 2,7x2,9x4,65 Waga [kg] mogą ulec zmianie bez wcześniejszego powiadomienia

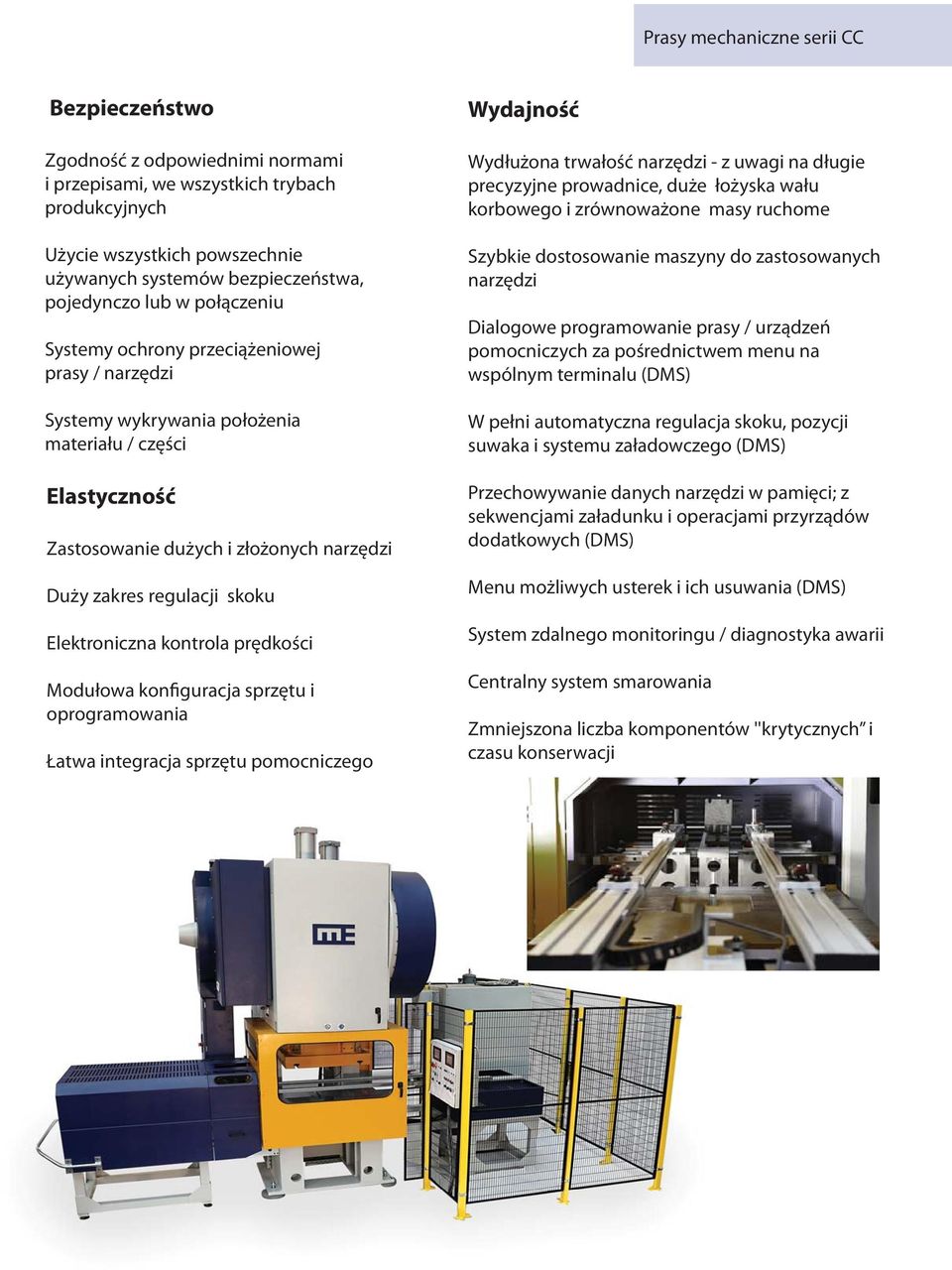

4 Prasy mechaniczne serii CC Bezpieczeństwo Zgodność z odpowiednimi normami i przepisami, we wszystkich trybach produkcyjnych Użycie wszystkich powszechnie używanych systemów bezpieczeństwa, pojedynczo lub w połączeniu Systemy ochrony przeciążeniowej prasy / narzędzi Systemy wykrywania położenia materiału / części Elastyczność Zastosowanie dużych i złożonych narzędzi Duży zakres regulacji skoku Elektroniczna kontrola prędkości Modułowa konfiguracja sprzętu i oprogramowania Łatwa integracja sprzętu pomocniczego Wydajność Wydłużona trwałość narzędzi - z uwagi na długie precyzyjne prowadnice, duże łożyska wału korbowego i zrównoważone masy ruchome Szybkie dostosowanie maszyny do zastosowanych narzędzi Dialogowe programowanie prasy / urządzeń pomocniczych za pośrednictwem menu na wspólnym terminalu (DMS) W pełni automatyczna regulacja skoku, pozycji suwaka i systemu załadowczego (DMS) Przechowywanie danych narzędzi w pamięci; z sekwencjami załadunku i operacjami przyrządów dodatkowych (DMS) Menu możliwych usterek i ich usuwania (DMS) System zdalnego monitoringu / diagnostyka awarii Centralny system smarowania Zmniejszona liczba komponentów ''krytycznych i czasu konserwacji

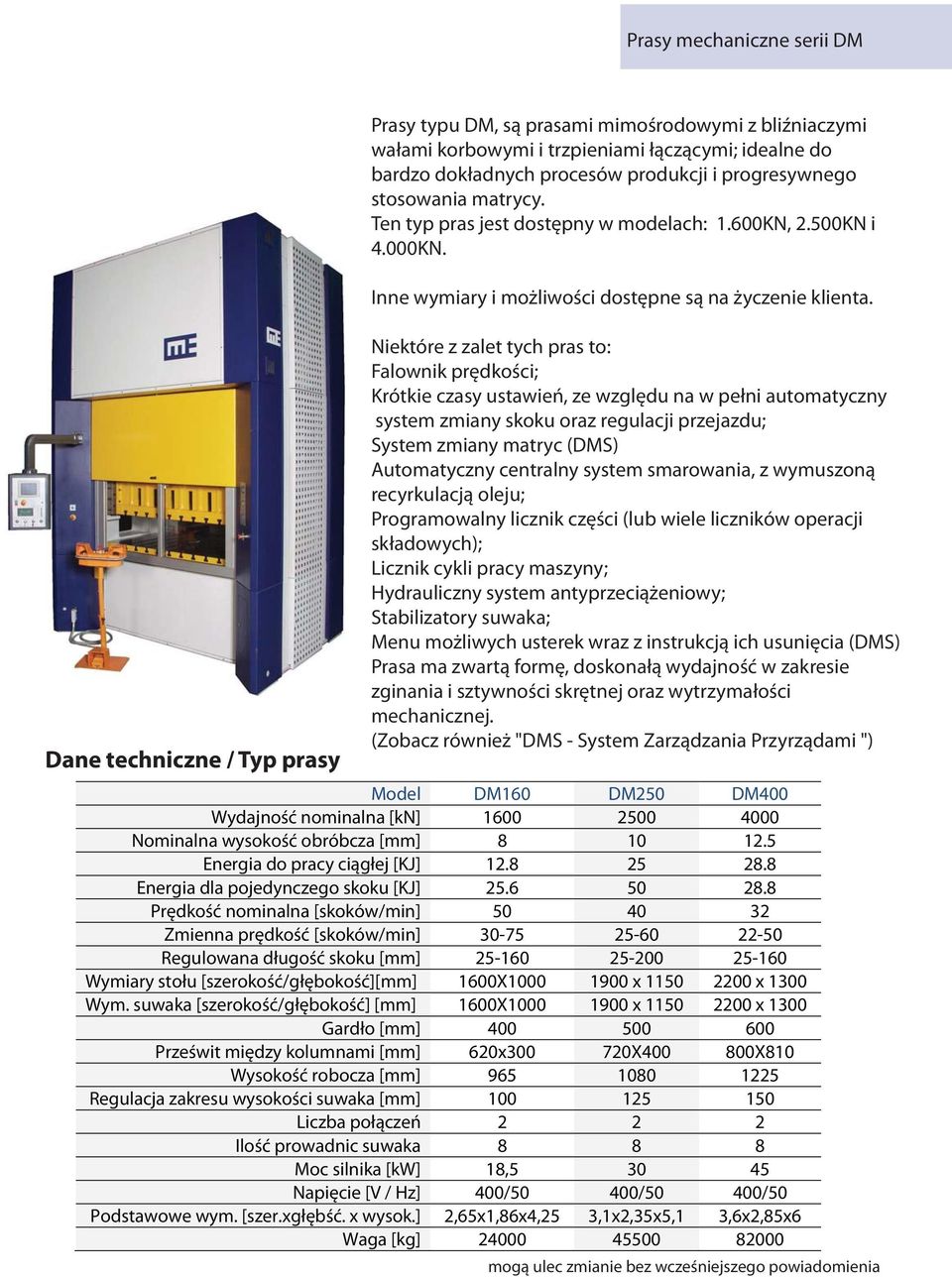

5 Prasy mechaniczne serii DM Dane techniczne / Typ prasy Prasy typu DM, są prasami mimośrodowymi z bliźniaczymi wałami korbowymi i trzpieniami łączącymi; idealne do bardzo dokładnych procesów produkcji i progresywnego stosowania matrycy. Ten typ pras jest dostępny w modelach: 1.600KN, 2.500KN i 4.000KN. Inne wymiary i możliwości dostępne są na życzenie klienta. Niektóre z zalet tych pras to: Falownik prędkości; Krótkie czasy ustawień, ze względu na w pełni automatyczny system zmiany skoku oraz regulacji przejazdu; System zmiany matryc (DMS) Automatyczny centralny system smarowania, z wymuszoną recyrkulacją oleju; Programowalny licznik części (lub wiele liczników operacji składowych); Licznik cykli pracy maszyny; Hydrauliczny system antyprzeciążeniowy; Stabilizatory suwaka; Menu możliwych usterek wraz z instrukcją ich usunięcia (DMS) Prasa ma zwartą formę, doskonałą wydajność w zakresie zginania i sztywności skrętnej oraz wytrzymałości mechanicznej. (Zobacz również "DMS - System Zarządzania Przyrządami ") Model DM160 DM250 DM400 Wydajność nominalna [kn] Nominalna wysokość obróbcza [mm] Energia do pracy ciągłej [KJ] Energia dla pojedynczego skoku [KJ] Prędkość nominalna [skoków/min] Zmienna prędkość [skoków/min] Regulowana długość skoku [mm] Wymiary stołu [szerokość/głębokość][mm] 1600X x x 1300 Wym. suwaka [szerokość/głębokość] [mm] 1600X x x 1300 Gardło [mm] Prześwit między kolumnami [mm] 620x X X810 Wysokość robocza [mm] Regulacja zakresu wysokości suwaka [mm] Liczba połączeń Ilość prowadnic suwaka Moc silnika [kw] 18, Napięcie [V / Hz] 400/50 400/50 400/50 Podstawowe wym. [szer.xgłębść. x wysok.] 2,65x1,86x4,25 3,1x2,35x5,1 3,6x2,85x6 Waga [kg] mogą ulec zmianie bez wcześniejszego powiadomienia

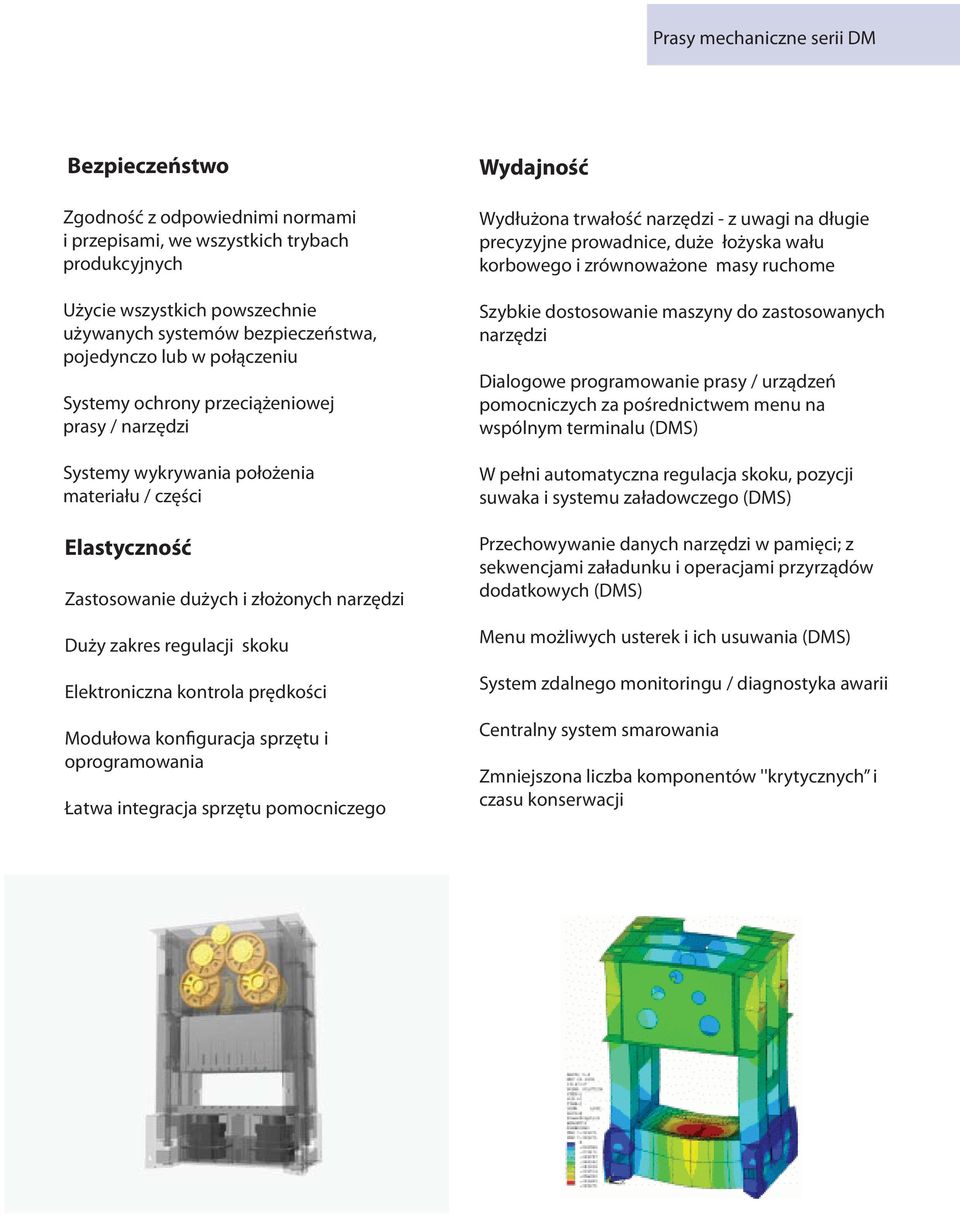

6 Prasy mechaniczne serii DM Bezpieczeństwo Zgodność z odpowiednimi normami i przepisami, we wszystkich trybach produkcyjnych Użycie wszystkich powszechnie używanych systemów bezpieczeństwa, pojedynczo lub w połączeniu Systemy ochrony przeciążeniowej prasy / narzędzi Systemy wykrywania położenia materiału / części Elastyczność Zastosowanie dużych i złożonych narzędzi Duży zakres regulacji skoku Elektroniczna kontrola prędkości Modułowa konfiguracja sprzętu i oprogramowania Łatwa integracja sprzętu pomocniczego Wydajność Wydłużona trwałość narzędzi - z uwagi na długie precyzyjne prowadnice, duże łożyska wału korbowego i zrównoważone masy ruchome Szybkie dostosowanie maszyny do zastosowanych narzędzi Dialogowe programowanie prasy / urządzeń pomocniczych za pośrednictwem menu na wspólnym terminalu (DMS) W pełni automatyczna regulacja skoku, pozycji suwaka i systemu załadowczego (DMS) Przechowywanie danych narzędzi w pamięci; z sekwencjami załadunku i operacjami przyrządów dodatkowych (DMS) Menu możliwych usterek i ich usuwania (DMS) System zdalnego monitoringu / diagnostyka awarii Centralny system smarowania Zmniejszona liczba komponentów ''krytycznych i czasu konserwacji

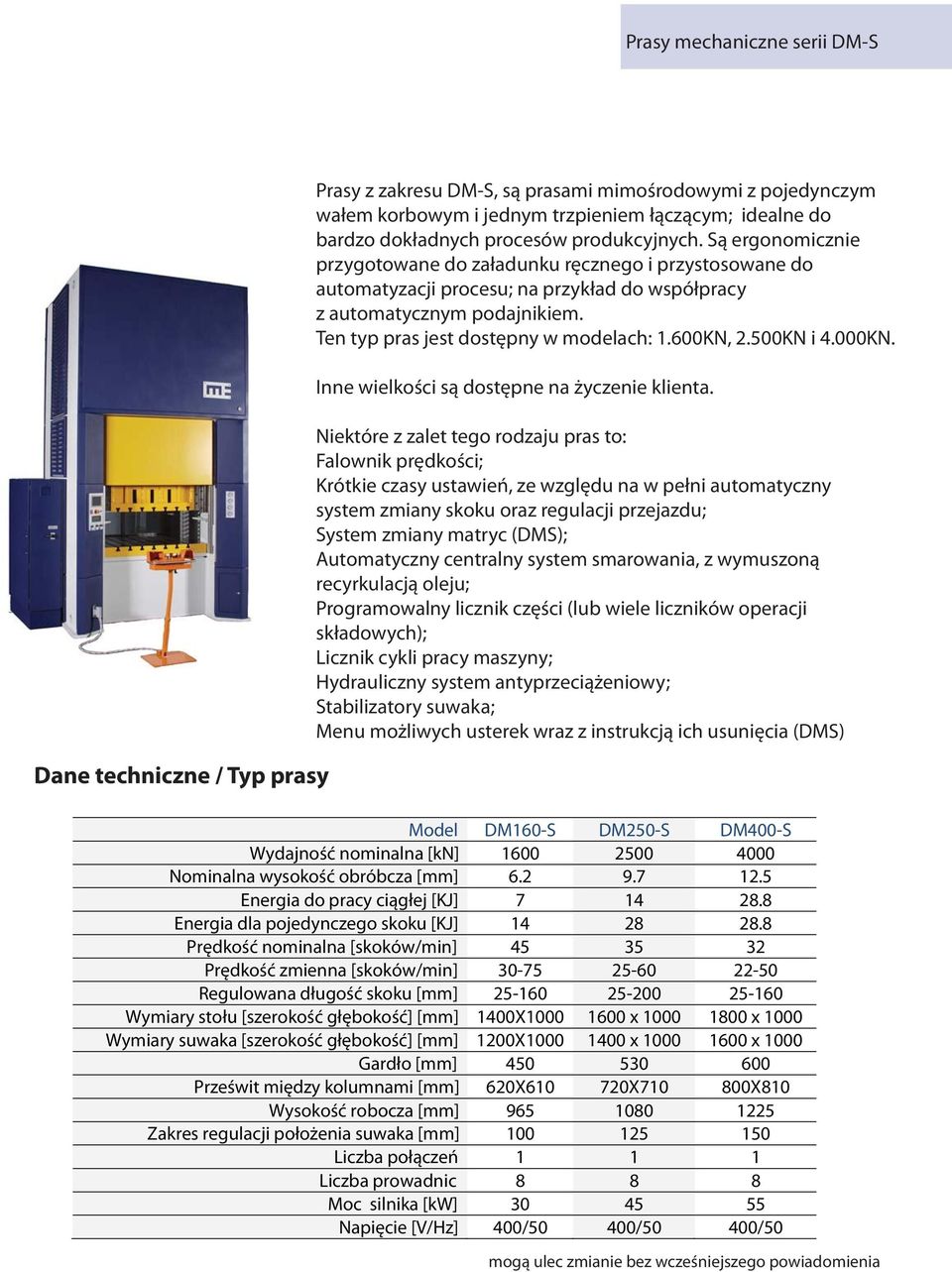

7 Prasy mechaniczne serii DM-S Dane techniczne / Typ prasy Prasy z zakresu DM-S, są prasami mimośrodowymi z pojedynczym wałem korbowym i jednym trzpieniem łączącym; idealne do bardzo dokładnych procesów produkcyjnych. Są ergonomicznie przygotowane do załadunku ręcznego i przystosowane do automatyzacji procesu; na przykład do współpracy z automatycznym podajnikiem. Ten typ pras jest dostępny w modelach: 1.600KN, 2.500KN i 4.000KN. Inne wielkości są dostępne na życzenie klienta. Niektóre z zalet tego rodzaju pras to: Falownik prędkości; Krótkie czasy ustawień, ze względu na w pełni automatyczny system zmiany skoku oraz regulacji przejazdu; System zmiany matryc (DMS); Automatyczny centralny system smarowania, z wymuszoną recyrkulacją oleju; Programowalny licznik części (lub wiele liczników operacji składowych); Licznik cykli pracy maszyny; Hydrauliczny system antyprzeciążeniowy; Stabilizatory suwaka; Menu możliwych usterek wraz z instrukcją ich usunięcia (DMS) Model DM160-S DM250-S DM400-S Wydajność nominalna [kn] Nominalna wysokość obróbcza [mm] Energia do pracy ciągłej [KJ] Energia dla pojedynczego skoku [KJ] Prędkość nominalna [skoków/min] Prędkość zmienna [skoków/min] Regulowana długość skoku [mm] Wymiary stołu [szerokość głębokość] [mm] 1400X x x 1000 Wymiary suwaka [szerokość głębokość] [mm] 1200X x x 1000 Gardło [mm] Prześwit między kolumnami [mm] 620X X X810 Wysokość robocza [mm] Zakres regulacji położenia suwaka [mm] Liczba połączeń Liczba prowadnic Moc silnika [kw] Napięcie [V/Hz] 400/50 400/50 400/50 mogą ulec zmianie bez wcześniejszego powiadomienia

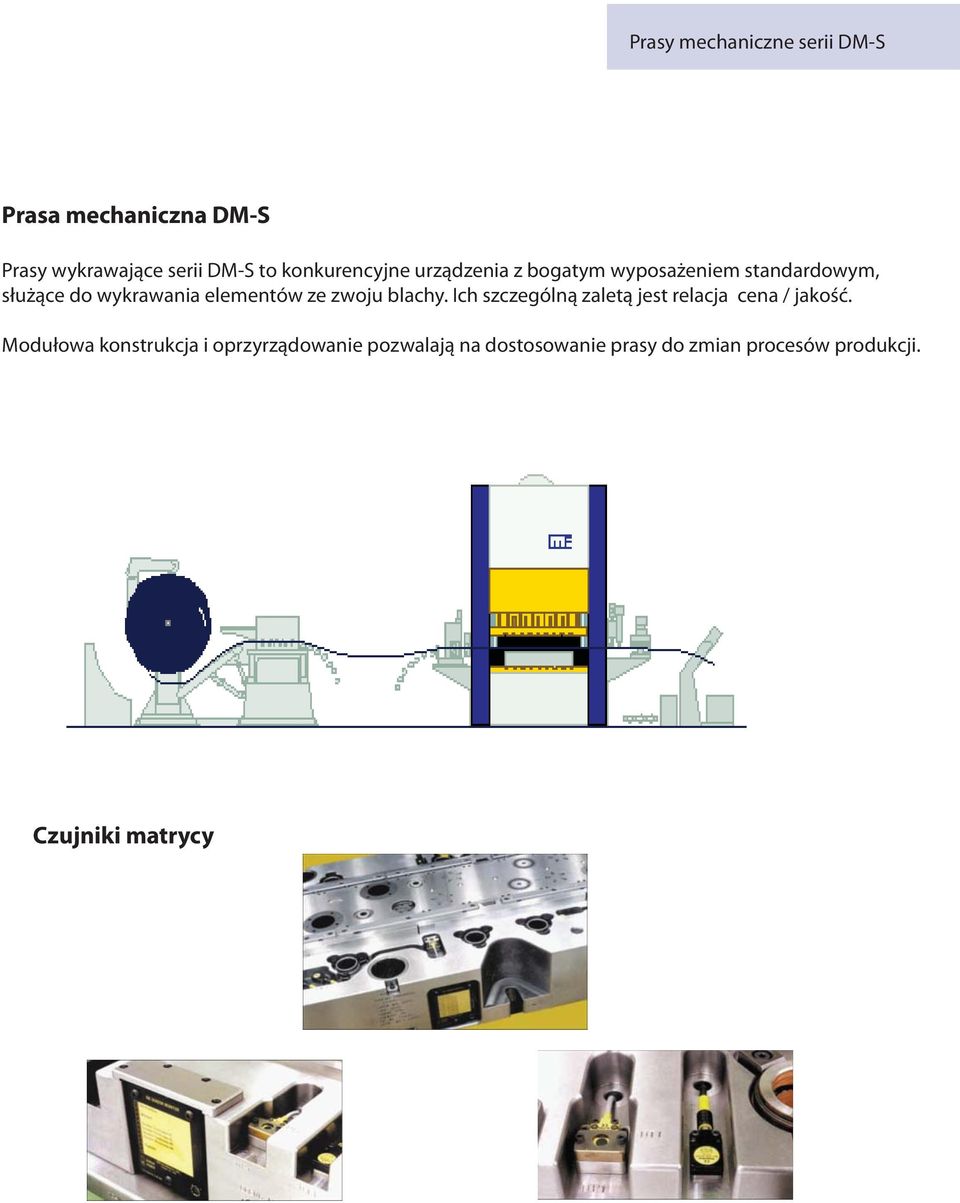

8 Prasy mechaniczne serii DM-S Prasa mechaniczna DM-S Prasy wykrawające serii DM-S to konkurencyjne urządzenia z bogatym wyposażeniem standardowym, służące do wykrawania elementów ze zwoju blachy. Ich szczególną zaletą jest relacja cena / jakość. Modułowa konstrukcja i oprzyrządowanie pozwalają na dostosowanie prasy do zmian procesów produkcji. Czujniki matrycy

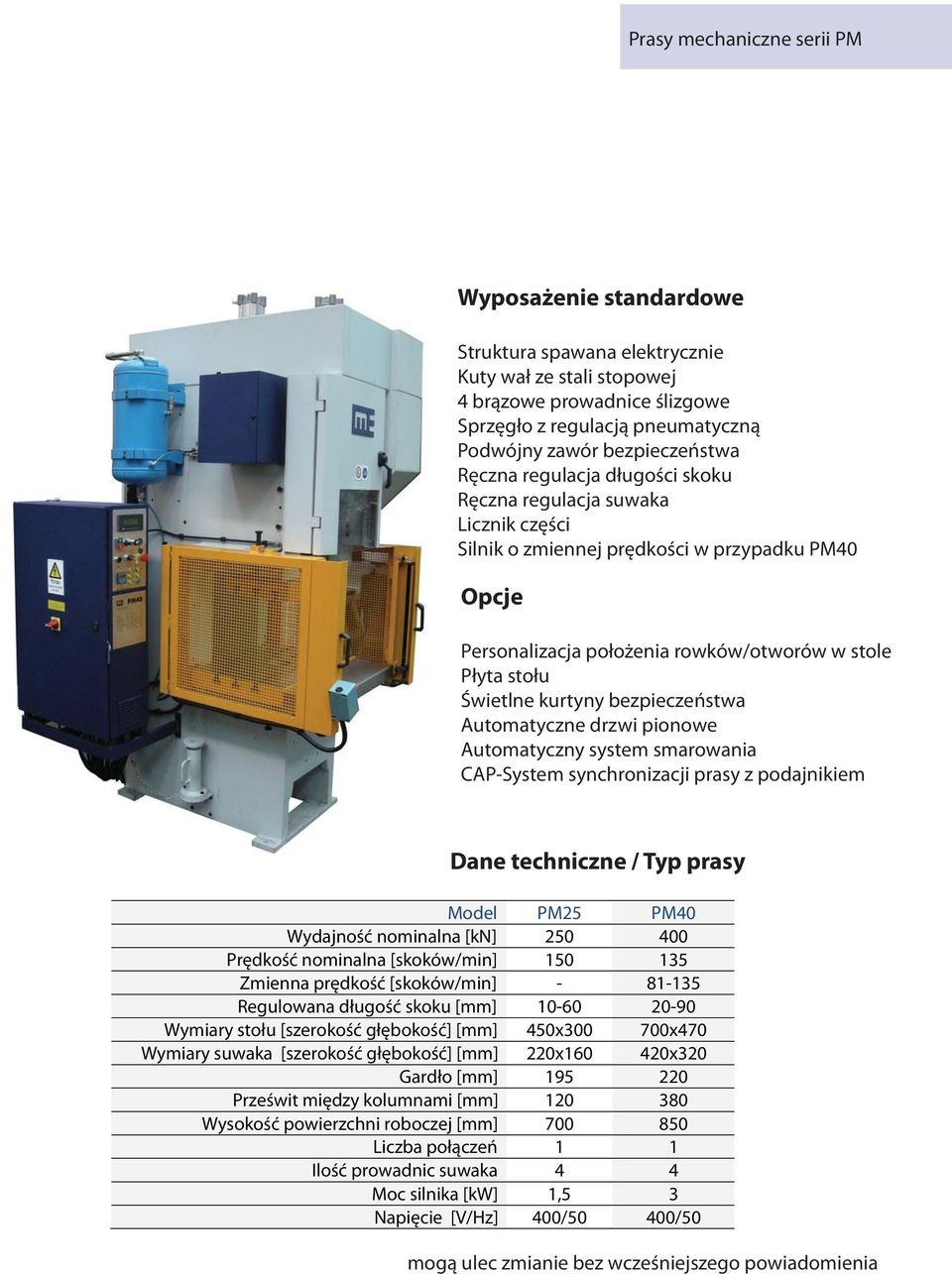

9 Prasy mechaniczne serii PM Wyposażenie standardowe Struktura spawana elektrycznie Kuty wał ze stali stopowej 4 brązowe prowadnice ślizgowe Sprzęgło z regulacją pneumatyczną Podwójny zawór bezpieczeństwa Ręczna regulacja długości skoku Ręczna regulacja suwaka Licznik części Silnik o zmiennej prędkości w przypadku PM40 Opcje Personalizacja położenia rowków/otworów w stole Płyta stołu Świetlne kurtyny bezpieczeństwa Automatyczne drzwi pionowe Automatyczny system smarowania CAP-System synchronizacji prasy z podajnikiem Dane techniczne / Typ prasy Model PM25 PM40 Wydajność nominalna [kn] Prędkość nominalna [skoków/min] Zmienna prędkość [skoków/min] Regulowana długość skoku [mm] Wymiary stołu [szerokość głębokość] [mm] 450x x470 Wymiary suwaka [szerokość głębokość] [mm] 220x x320 Gardło [mm] Prześwit między kolumnami [mm] Wysokość powierzchni roboczej [mm] Liczba połączeń 1 1 Ilość prowadnic suwaka 4 4 Moc silnika [kw] 1,5 3 Napięcie [V/Hz] 400/50 400/50 mogą ulec zmianie bez wcześniejszego powiadomienia

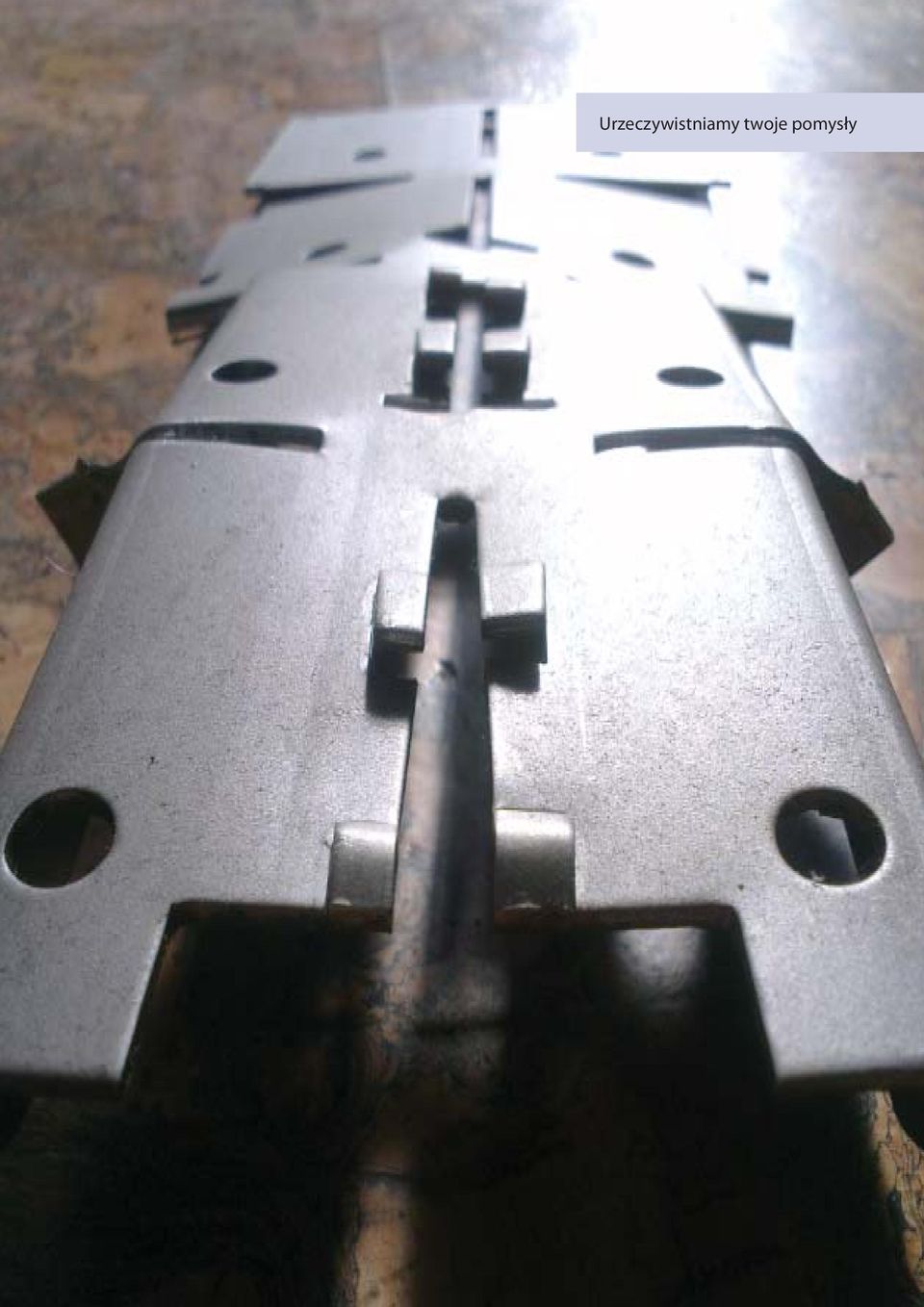

10 Urzeczywistniamy twoje pomysły

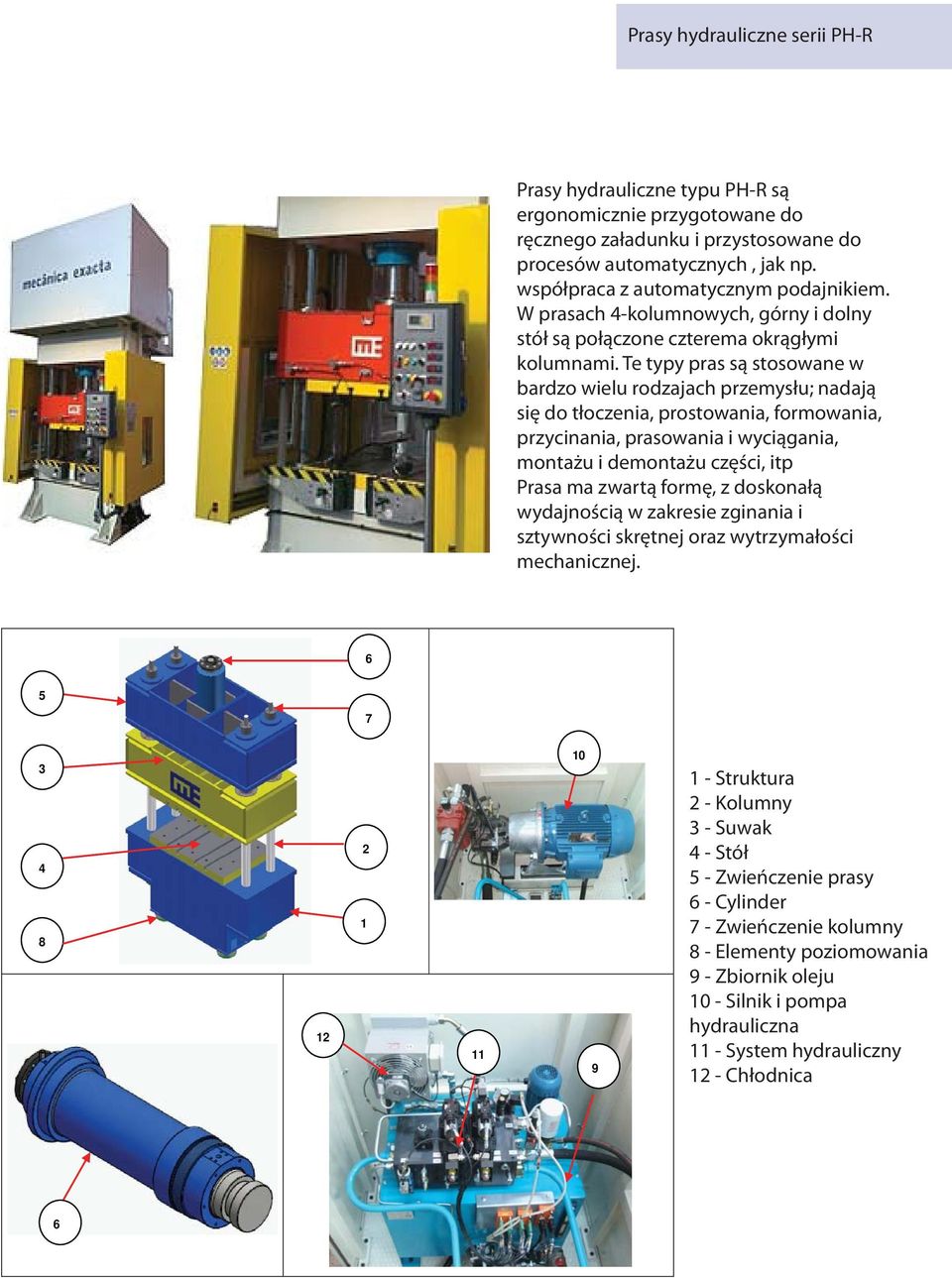

11 Prasy hydrauliczne serii PH-R Prasy hydrauliczne typu PH-R są ergonomicznie przygotowane do ręcznego załadunku i przystosowane do procesów automatycznych, jak np. współpraca z automatycznym podajnikiem. W prasach 4-kolumnowych, górny i dolny stół są połączone czterema okrągłymi kolumnami. Te typy pras są stosowane w bardzo wielu rodzajach przemysłu; nadają się do tłoczenia, prostowania, formowania, przycinania, prasowania i wyciągania, montażu i demontażu części, itp Prasa ma zwartą formę, z doskonałą wydajnością w zakresie zginania i sztywności skrętnej oraz wytrzymałości mechanicznej Struktura 2 - Kolumny 3 - Suwak 4 - Stół 5 - Zwieńczenie prasy 6 - Cylinder 7 - Zwieńczenie kolumny 8 - Elementy poziomowania 9 - Zbiornik oleju 10 - Silnik i pompa hydrauliczna 11 - System hydrauliczny 12 - Chłodnica 6

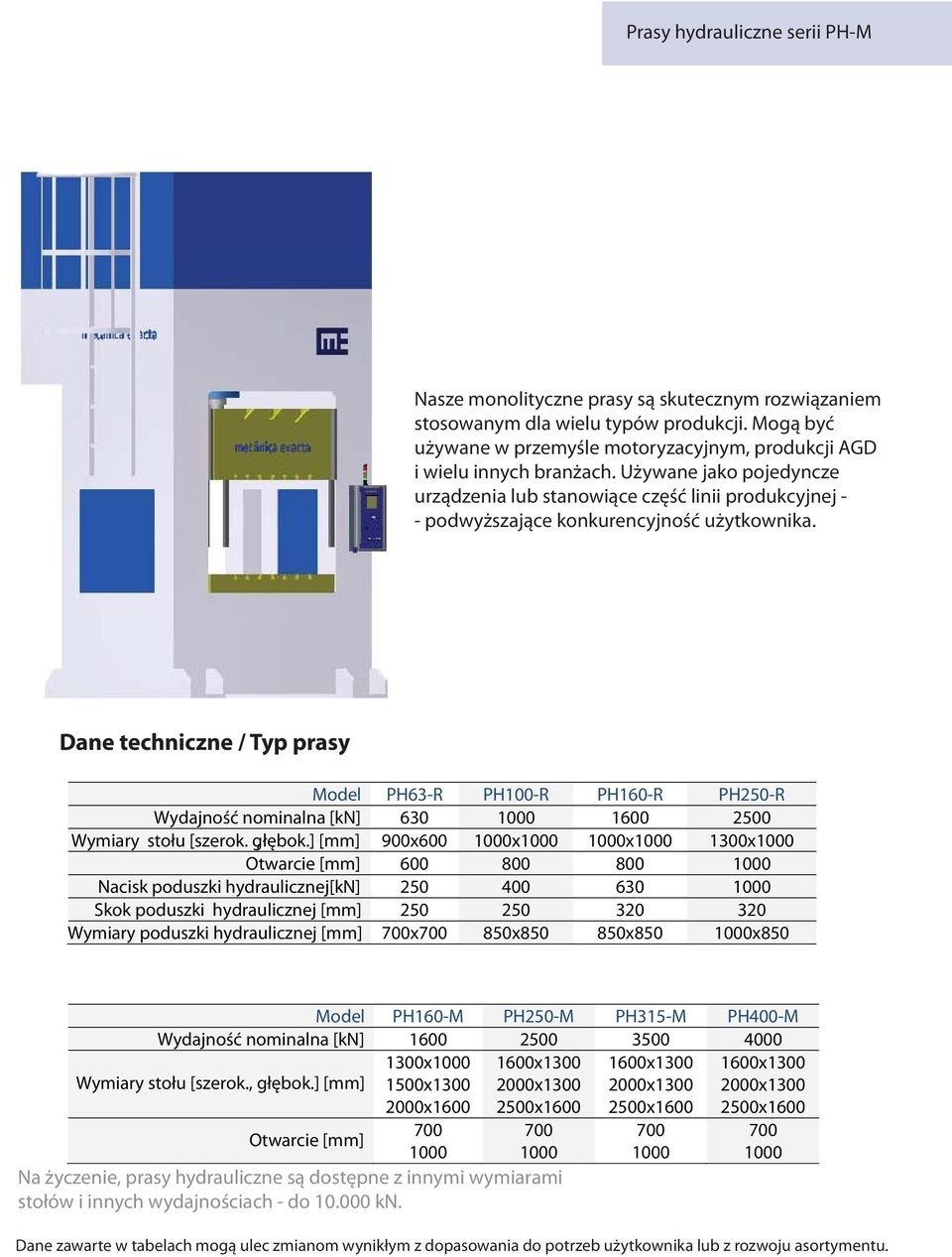

12 Prasy hydrauliczne serii PH-M Nasze monolityczne prasy są skutecznym rozwiązaniem stosowanym dla wielu typów produkcji. Mogą być używane w przemyśle motoryzacyjnym, produkcji AGD i wielu innych branżach. Używane jako pojedyncze urządzenia lub stanowiące część linii produkcyjnej - - podwyższające konkurencyjność użytkownika. Dane techniczne / Typ prasy Model PH63-R PH100-R PH160-R PH250-R Wydajność nominalna [kn] Wymiary stołu [szerok. głębok.], [mm] 900x x x x1000 Otwarcie [mm] Nacisk poduszki hydraulicznej[kn] Skok poduszki hydraulicznej [mm] Wymiary poduszki hydraulicznej [mm] 700x x x x850 Model PH160-M PH250-M PH315-M PH400-M Wydajność nominalna [kn] x x x x x x x x x x x x1600 Wymiary stołu [szerok., głębok.] [mm] Otwarcie [mm] Na życzenie, prasy hydrauliczne są dostępne z innymi wymiarami stołów i innych wydajnościach - do kn Dane zawarte w tabelach mogą ulec zmianom wynikłym z dopasowania do potrzeb użytkownika lub z rozwoju asortymentu.

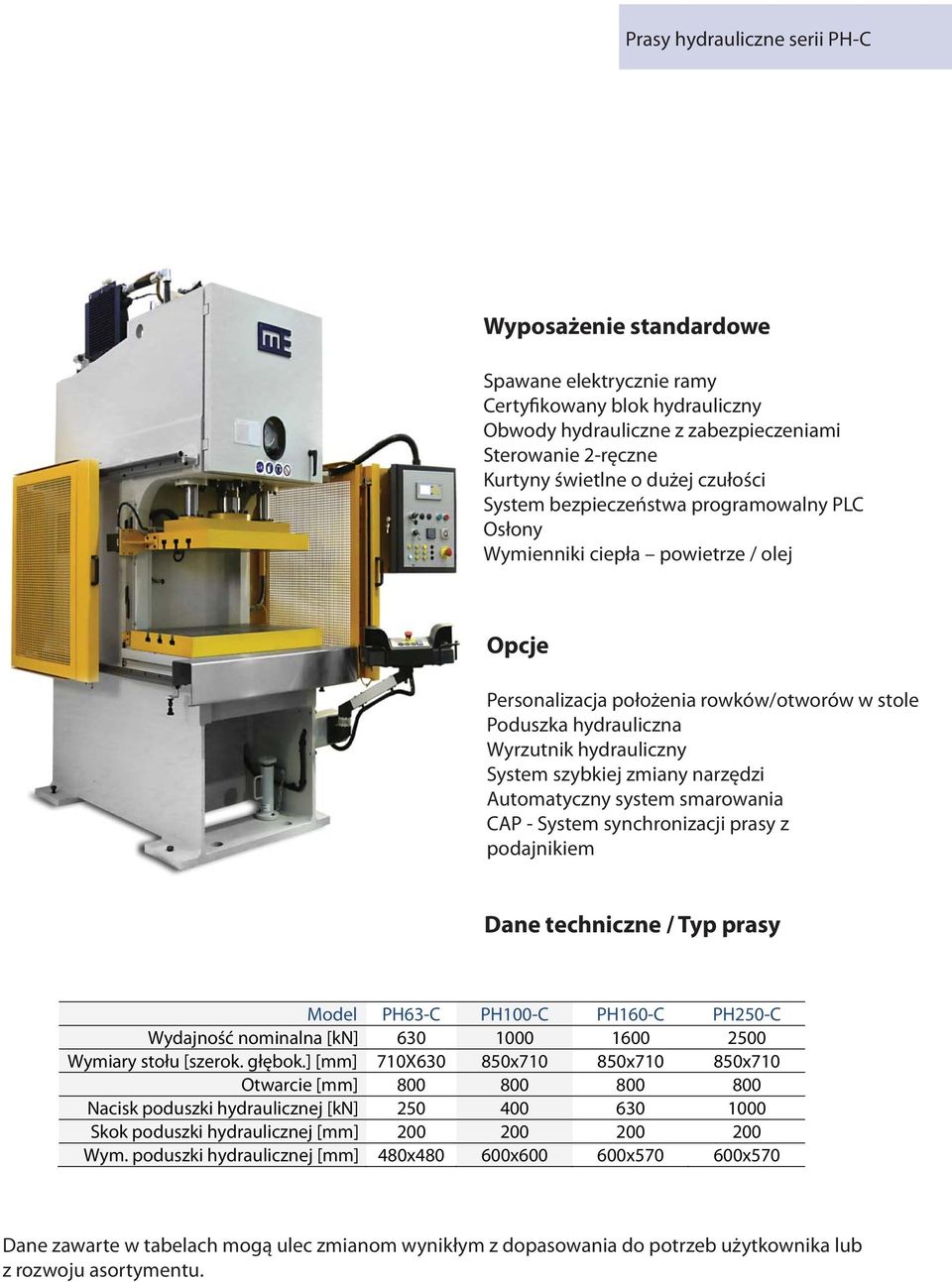

13 Prasy hydrauliczne serii PH-C Wyposażenie standardowe Spawane elektrycznie ramy Certyfikowany blok hydrauliczny Obwody hydrauliczne z zabezpieczeniami Sterowanie 2-ręczne Kurtyny świetlne o dużej czułości System bezpieczeństwa programowalny PLC Osłony Wymienniki ciepła powietrze / olej Opcje Personalizacja położenia rowków/otworów w stole Poduszka hydrauliczna Wyrzutnik hydrauliczny System szybkiej zmiany narzędzi Automatyczny system smarowania CAP - System synchronizacji prasy z podajnikiem Dane techniczne / Typ prasy Model PH63-C PH100-C PH160-C PH250-C Wydajność nominalna [kn] Wymiary stołu [szerok. głębok.] [mm] 710X x x x710 Otwarcie [mm] Nacisk poduszki hydraulicznej [kn] Skok poduszki hydraulicznej [mm] Wym. poduszki hydraulicznej [mm] 480x x x x570 Dane zawarte w tabelach mogą ulec zmianom wynikłym z dopasowania do potrzeb użytkownika lub z rozwoju asortymentu.

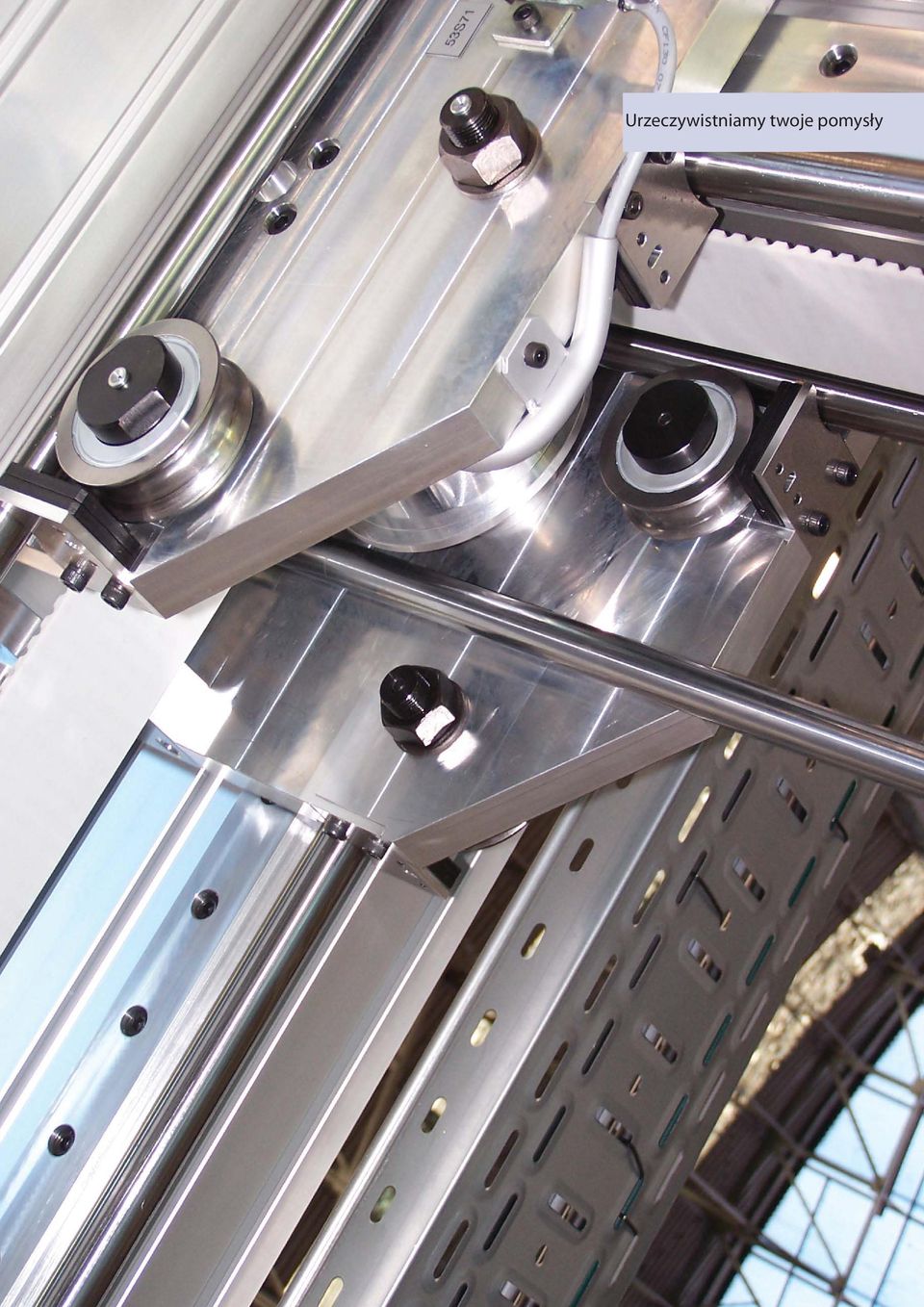

14 Urzeczywistniamy twoje pomysły

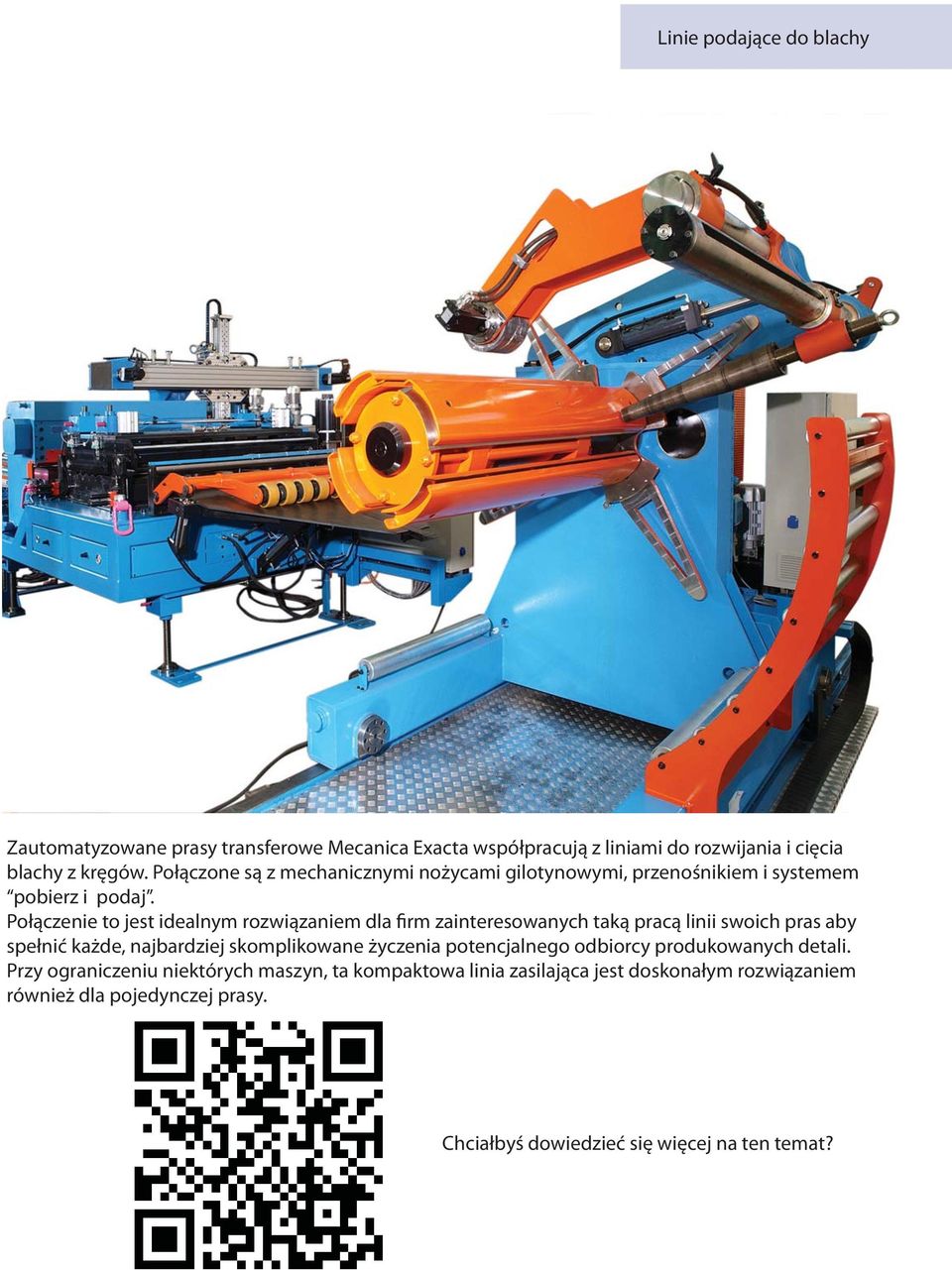

15 Linie podające do blachy Zautomatyzowane prasy transferowe Mecanica Exacta współpracują z liniami do rozwijania i cięcia blachy z kręgów. Połączone są z mechanicznymi nożycami gilotynowymi, przenośnikiem i systemem pobierz i podaj. Połączenie to jest idealnym rozwiązaniem dla firm zainteresowanych taką pracą linii swoich pras aby spełnić każde, najbardziej skomplikowane życzenia potencjalnego odbiorcy produkowanych detali. Przy ograniczeniu niektórych maszyn, ta kompaktowa linia zasilająca jest doskonałym rozwiązaniem również dla pojedynczej prasy. Chciałbyś dowiedzieć się więcej na ten temat?

16 Linie podające do blachy Kompaktowy podajnik rolkowy Urządzenie prostujące / podające blachę Hydrauliczne otwieranie głowicy Przemysłowa maszyna prostująca/podająca Te wielozakresowe linie zapewniają wyjątkową elastyczność i niezawodność. Elektroniczny podajnik rolkowy opiera się na niezwykle prostej obsłudze i koncepcji konserwacji, oferując wiele możliwości zwiększenia swojej wszechstronności. Wszystkie parametry podajnika ustawiane są na panelu sterowniczym, w intuicyjnych operacjach dotykowych. Aby dowiedzieć się więcej o naszych liniach podawczych prosimy o odwiedzenie naszej strony internetowej lub kanału You Tube. Linie rozwijania i cięcia blachy Mecânica Exacta są dostępne dla kręgów od 180 do 1800 mm maksymalnej szerokości blachy, przy wadze kręgu od 500 do kg.

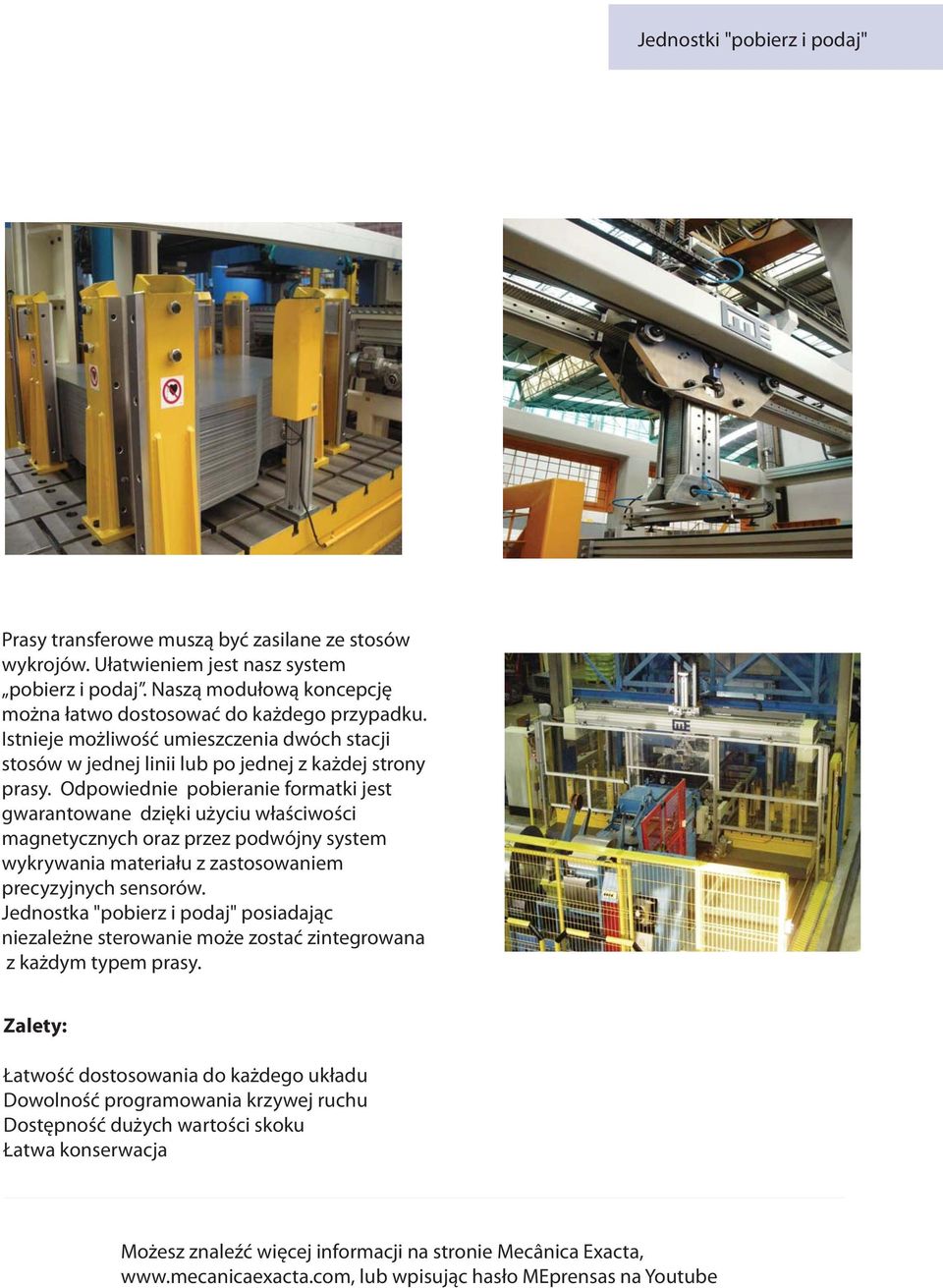

17 Jednostki "pobierz i podaj" Prasy transferowe muszą być zasilane ze stosów wykrojów. Ułatwieniem jest nasz system pobierz i podaj. Naszą modułową koncepcję można łatwo dostosować do każdego przypadku. Istnieje możliwość umieszczenia dwóch stacji stosów w jednej linii lub po jednej z każdej strony prasy. Odpowiednie pobieranie formatki jest gwarantowane dzięki użyciu właściwości magnetycznych oraz przez podwójny system wykrywania materiału z zastosowaniem precyzyjnych sensorów. Jednostka "pobierz i podaj" posiadając niezależne sterowanie może zostać zintegrowana z każdym typem prasy. Zalety: Łatwość dostosowania do każdego układu Dowolność programowania krzywej ruchu Dostępność dużych wartości skoku Łatwa konserwacja Możesz znaleźć więcej informacji na stronie Mecânica Exacta, lub wpisując hasło MEprensas na Youtube

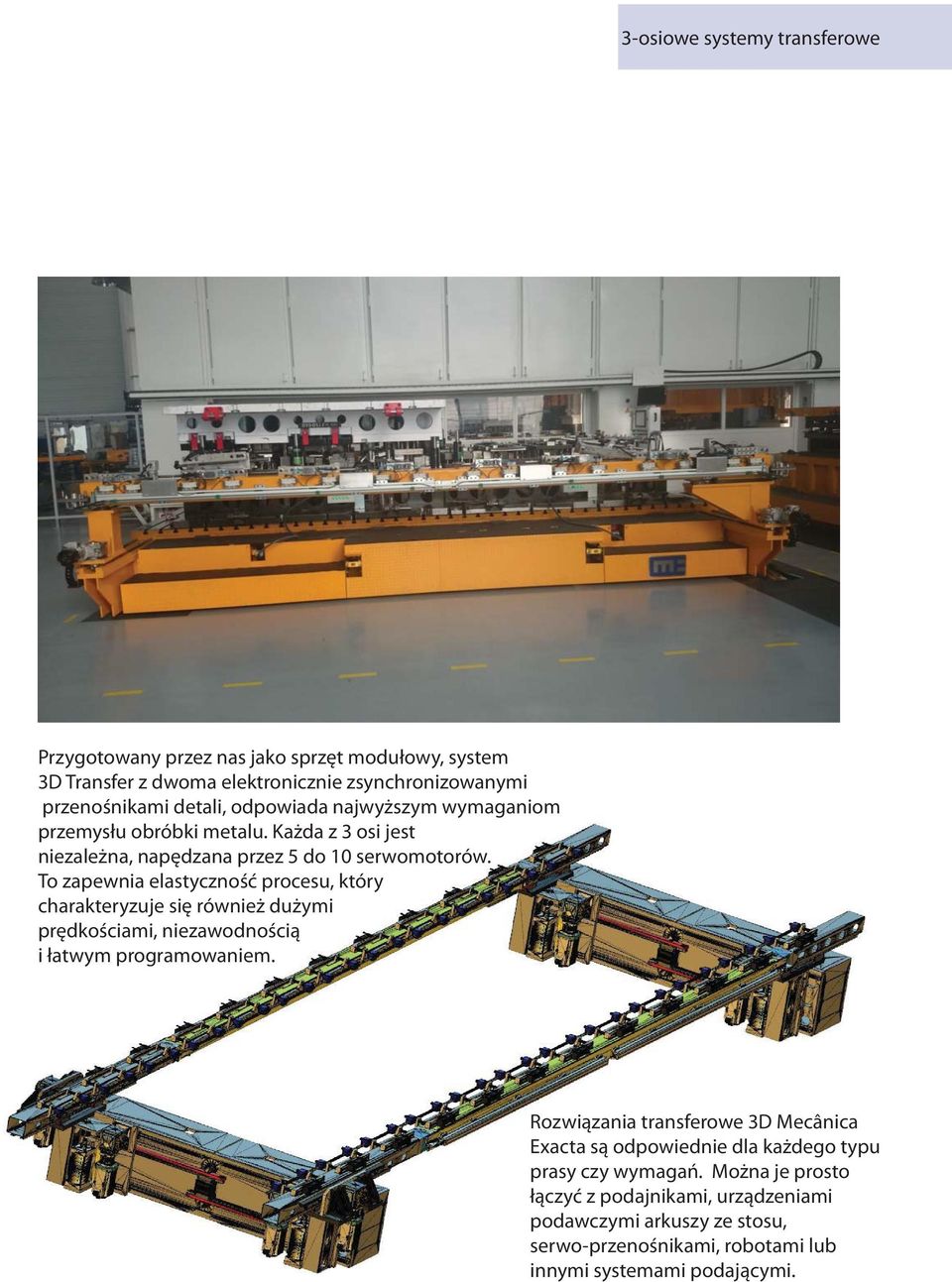

18 3-osiowe systemy transferowe Przygotowany przez nas jako sprzęt modułowy, system 3D Transfer z dwoma elektronicznie zsynchronizowanymi przenośnikami detali, odpowiada najwyższym wymaganiom przemysłu obróbki metalu. Każda z 3 osi jest niezależna, napędzana przez 5 do 10 serwomotorów. To zapewnia elastyczność procesu, który charakteryzuje się również dużymi prędkościami, niezawodnością i łatwym programowaniem. Rozwiązania transferowe 3D Mecânica Exacta są odpowiednie dla każdego typu prasy czy wymagań. Można je prosto łączyć z podajnikami, urządzeniami podawczymi arkuszy ze stosu, serwo-przenośnikami, robotami lub innymi systemami podającymi.

19 Rozwiązania specjalne Automatyczna linia do obróbki prętów Jeśli zadaniem jest produkcja części o najwyższych wskaźnikach produkcyjnych i niższych kosztach, możemy zaoferować Państwu rozwiązanie. Mecânica Exacta produkuje i dostarcza dedykowane linie o wysokim stopniu niezawodności, optymalizujące procesy produkcji. Automatyczna linia do obróbki prętów stalowych z obu stron jednocześnie. Sprzęt umożliwia fazowanie, gwintowanie i umieszczenie nakrętek na obu końcach pręta, w procesie automatycznym. Maszyna posiada oprogramowanie pozwalające na dostosowanie do różnych parametrów rozmiarowych prętów i ich obróbki oraz system kontroli wymiarowej, odrzucający pręty spoza określonego zakresu grubości i długości. Zalety: Wysoka intensywność produkcji; Niższy koszt za sztukę; Większa elastyczność; Krótki czas programowania. Możesz znaleźć więcej informacji na stronie internetowej Mecânica Exacta lub poprzez wpisanie hasła MEprensas na Youtube

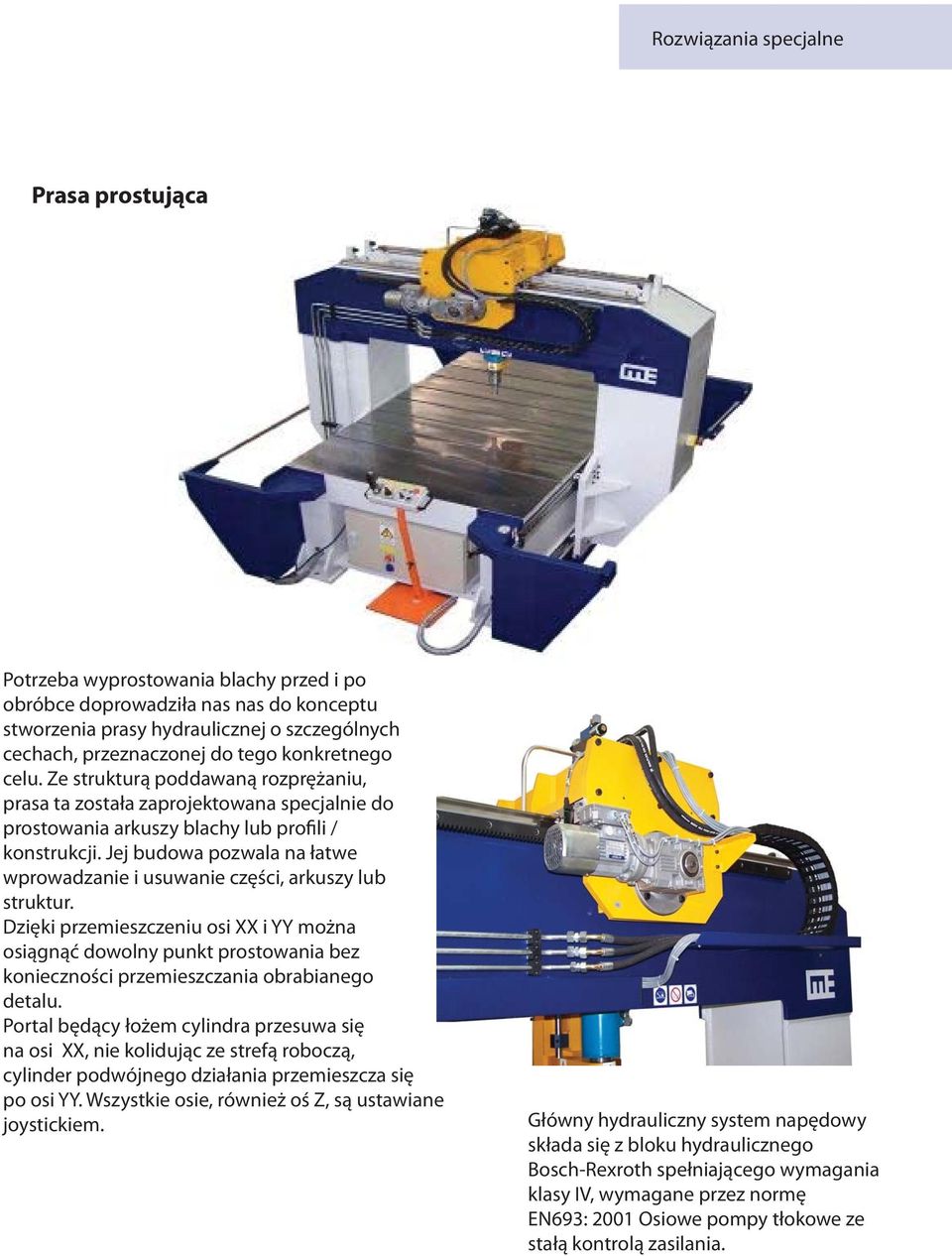

20 Rozwiązania specjalne Prasa prostująca Potrzeba wyprostowania blachy przed i po obróbce doprowadziła nas nas do konceptu stworzenia prasy hydraulicznej o szczególnych cechach, przeznaczonej do tego konkretnego celu. Ze strukturą poddawaną rozprężaniu, prasa ta została zaprojektowana specjalnie do prostowania arkuszy blachy lub profili / konstrukcji. Jej budowa pozwala na łatwe wprowadzanie i usuwanie części, arkuszy lub struktur. Dzięki przemieszczeniu osi XX i YY można osiągnąć dowolny punkt prostowania bez konieczności przemieszczania obrabianego detalu. Portal będący łożem cylindra przesuwa się na osi XX, nie kolidując ze strefą roboczą, cylinder podwójnego działania przemieszcza się po osi YY. Wszystkie osie, również oś Z, są ustawiane joystickiem. Główny hydrauliczny system napędowy składa się z bloku hydraulicznego Bosch-Rexroth spełniającego wymagania klasy IV, wymagane przez normę EN693: 2001 Osiowe pompy tłokowe ze stałą kontrolą zasilania.

21 Rozwiązania specjalne Manipulator kartezjański Opis Manipulator składa się z dwóch osi serwo-napędowych, pasa transportowego i podnoszonego stołu. Posiada dwa tryby działania: 1. Obrabiany detal jest wytłaczany i kierowany za pomocą pasa transportowego do pojemnika umieszczonego na końcu pasa; 2. Obrabiany detal jest wytłaczany i kierowany przez pas transportowy do wcześniej określonego stanowiska. Po osiągnięciu pozycji pas zatrzymuje się, a system przenosi część na zaprogramowane wcześniej pozycje składowania na palecie lub w pojemniku.

22 DMS DMS - system zarządzania urządzeniem DMS to modułowy pakiet sprzętu i oprogramowania wykorzystywany do zbierania, przetwarzania, kontroli i wyświetlania danych dotyczących prasy i zależnych urządzeń pomocniczych. DMS opiera się na zasadzie zarządzania narzędziami, w której to narzędzia określają parametry pracy linii produkcyjnej i interakcji pomiędzy jej składnikami. DMS jest związany z kontrolą następujących systemów maszyny: Centralne smarowanie Prędkość silnika Hydrauliczne zabezpieczenie przed przeciążeniem Liczenie części Automatyczna regulacja suwaka Automatyczna regulacja długości skoku Zarządzanie ustawieniami narzędzi i obciążeń Kontrola nacisku [tryb programowalny] Dodatkowo, DMS może kontrolować następujące opcjonalnie dodane urządzenia / systemy: Pneumatyczne podajniki lub jednostki podające materiał Jednostki pobierz i podaj Jednostki transferowe Jednostki tnące Jednostki gwintujące Jednostki przenośnikowe Jednostki wykrywania części System wykrywania części Jednostki usuwania części Programowalne krzywki elektroniczne

23 Niektóre referencje: CA 006/1214 copyright by Mecânica Exacta INTE - Maszyny Sp. z o. o. ul. Raciborskiego Mielec tel fax inte@inte.com.pl Autoryzowany dealer
