PRASY MIMOŚRODOWE. Prasy z ramą typu C Prasa ramowa z 1 korbowodem Prasa ramowa z 2 korbowodem

Transkrypt

1 PRASY MIMOŚRODOWE Prasy z ramą typu C Prasa ramowa z 1 korbowodem Prasa ramowa z 2 korbowodem

2

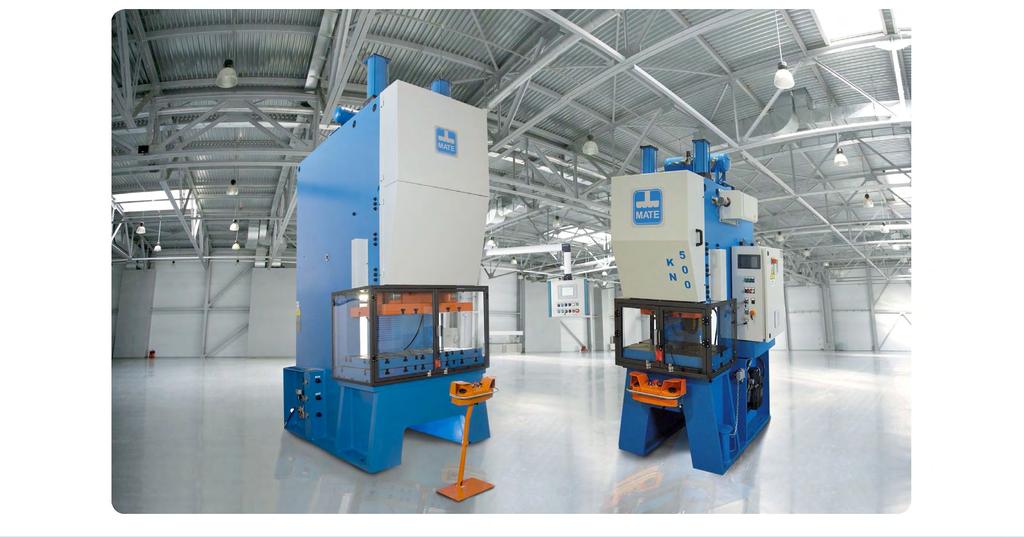

3 Prazy Z ramą typu C JL21 PRASY Z RAMĄ TYPU C OD 500 do 2500 KN PRASY Z RAMĄ TYPU C OD 1000 DO 2500 KN KORBOWODOWE PRASY Z RAMĄ TYPU C OD 1000 DO 2500 KN Z SERWONAPĘ DEM

4 Prazy Z ramą typu C JL21 RAMA Projekt oraz sprawdzenie głównych komponentów z zastosowaniem metodyki MES. Spawana konstrukcja stalowa, znormalizowana o wysokiej wytrzymałości. SILNIK Silnik główny z płynną regulacją prędkości dla każdego modelu. KINEMATYKA Pojedyncza lub podwójna przekładnia redukcyjna zgodnie z wymaganą wydajnością prasy. Szybki wał z frezem spiralnym bezpośrednio na wale. Grupa przekładni w kąpieli olejowej. Wał mimośrodowy, wykonany ze stali chromowo-molibdenowej, oferowany w następującej konfiguracji: Mimośrodowy stały skok; Mimośrodowy zmienny skok, regulacja półautomatyczna lub automatyczna; Kinematyka typu link drive; Serwonapęd. SUWAK Wykonana z żeliwa, regulacja odległości matrycy z silnikiem samohamującym oraz mechanicznym wskaźnikiem z rozdzielczością dziesiętną 0,1 mm. Układ prowadzący z 8 prowadnicami z brązu, dla uzyskania doskonałego ustawienia suwaka w każdym punkcie długości skoku. Niskociśnieniowe siłowniki regulowane do zrównoważenia masy suwaka oraz luzu części pracujących w ruchu przeciwstawnym. ZABEZPIECZENIE PRZECIĄŻENIA UKŁADU HYDRAULICZNEGO Wszystkie modele są wyposażone w zabezpieczenie przed przeciążeniem układu hydraulicznego. INSTALACJA SMAROWANIA Składająca się z pompy smaru stałego oraz zespołu progresywnej dystrybucji smaru. Instalacja jest monitorowana za pomocą alarmu poziomu oleju i alarmu ciśnienia oleju. Instalacja jest również wyposażona w pełny odzysk środka smarnego. CHARAKTERYSTYKA ELEKETRYCZNA I ELEKTRONICZNA Automatyzacja i kontrola parametrów prasy za pomocą jednostki PLC, alarmów oraz informacji wyświetlanych na dotykowym ekranie interfejsu człowiek-maszyna. Standardowy monitoring: Podgląd i regulacja prędkości prasy; Programowalny licznik sztuk oraz obsługa licznika sztuk; Regulacja odległości matrycy z silnikiem samohamującym; Półautomatyczna lub automatyczna regulacja skoku; Elementy zabezpieczające matrycy; Podgląd alarmu; Zabezpieczenie przeciążeniowe. WYPOSAŻENIE STANDARDOWE Półautomatyczna regulacja skoku; Regulacja odległości matrycy z rozdzielczością dziesiętną na mechanicznym wskaźniku; Silnik o regulowanej prędkości; Zabezpieczenie przeciążeniowe; Automatyczne resetowanie krzywek (uruchamiane z JL21-100); Podwójny stół roboczy; Hamulec dynamiczny; NA ZAMÓWIENIE: Automatyczna regulacja skoku; Amortyzator pneumatyczny; Krzywki elektroniczne; Dodatkowe krzywki; Dodatkowe elementy zabezpieczenia matrycy; Zabezpieczające kurtyny świetlne kat. 4 14mm; System przechowywania danych matrycy; Automatyczne ustawianie przesuwu matrycy; Programowana kontrola obciążenia; Kontrola termiczna łożysk z brązu; Urządzenia zabezpieczające przed drganiami; Obsługa teletechniczna.

5 Prazy Z ramą typu C JL21 PRASA RAMOWA TYPU C- JL21 MOC PRASY PUNKT ZNAMIONOWEGO NACISKU PRASY WYMIARY STOŁU ROBOCZEGO ŚREDNIA OTWORU W STOLE ROBOCZYM GRUBOŚĆ STOŁU ROBOCZEGO GRUBOŚĆ DRUGIEGO STOŁU WYMIARY STOŁU PRZESUWNEGO JL21-45 JL21-63 JL JL JL JL JL kn mm 3, , mm 800x x x x x x X800 mm mm mm mm 500x x x x x x X620 LICZBA PROWADNIC n WYMIARY OTWORU W SUWAKU mm 50/60 50/60 60/80 60/80 70/80 70/80 70/140 REGULOWANE CYKLE NA MINUTĘ n 60:100 50:80 45:70 42:65 35:55 35:50 25:50 REGULACJA DŁUGOŚCI SKOKU MIN-MAX mm REGULACJA SUWAKA mm 70 ODLEGŁŚĆ MATRYCY (MAKSYMALNA REGULACJA SKOKU DÓŁ GÓRA) ODLEGŁOŚĆ POMIĘDZY RAMIONAMI mm mm ODSADZENIE OD ŚRODKA mm ŚREDNICA UCHWYTU MATERIAŁU MOC SILNIKA GŁOWNEGO mm Kw 5,5 7, NAPIĘCIE OBWODY POMOCNICZE V NAPIĘCIE ELEKTRONIKA V NAPIĘCIE SIECIOWE V-Hz WYMIARY GABARYTOWE H 2650 H 3060 H 3080 H 3120 H 3544 H 3950 H 4250 mm L 1000 L 1225 L 1320 L 1400 L 1410 L 1500 L 1600 P 1330 P 1865 P 2200 P 2200 P 2220 P 2633 P 2900 WAGA Kg

6 Prasa ramowa z 1 korbowodem DM1 PRASA Z 1 KROBOWODEM OD 800 DO 2500 KN KINEMATYKA MIMOŚ RODOWA KINEMATYKA TYPU LINK DIRVE SERWONAPĘ D

7 Prasa ramowa z 1 korbowodem DM1 RAMA Projekt oraz sprawdzenie głównych komponentów z zastosowaniem metodyki MES. Spawana konstrukcja stalowa, znormalizowana o wysokiej wytrzymałości. SILNIK Silnik główny z płynną regulacją prędkości dla każdego modelu. KINEMATYKA Pojedyncza lub podwójna przekładnia redukcyjna zgodnie z wymaganą wydajnością prasy. Szybki wał z frezem spiralnym bezpośrednio na wale. Grupa przekładni w kąpieli olejowej. Wał mimośrodowy wykonany ze stali chromowo molibdenowej, oferowany w następującej konfiguracji: Mimośrodowy stały skok; Mimośrodowy zmienny skok, regulacja półautomatyczna lub automatyczna; Kinematyka typu link drive; Serwonapęd. SUWAK Wykonanie ze stali normalizowanej o wysokiej wytrzymałości, regulacja odległości matrycy z silnikiem samohamującym oraz mechanicznym wyświetlaczem z rozdzielczością dziesiętną 0,1 mm. Układ prowadzący z 8 prowadnicami z brązu dla uzyskania doskonałego ustawienia suwaka w każdym punkcie długości skoku. Niskociśnieniowe siłowniki regulowane do zrównoważenia masy suwaka oraz luzu części pracujących w ruchu przeciwstawnym. ZABEZPIECZENIE PRZECIĄŻENIA UKŁADU HYDRAULICZNEGO Wszystkie modele są wyposażone w zabezpieczenie przed przeciążeniem układu hydraulicznego. INSTALACJA SMAROWANIA Składająca się z pompy smaru stałego oraz zespołu progresywnej dystrybucji smaru. Instalacja jest monitorowana za pomocą alarmu poziomu oleju I alarmu ciśnienia oleju. Instalacja jest również wyposażona w pełny odzysk środka smarnego. CHARAKTERYSTYKA ELEKETRYCZNA I ELEKTRONICZNA Automatyzacja i kontrola parametrów prasy za pomocą jednostki PLC, alarmów oraz informacji wyświetlanych na dotykowym ekranie interfejsu człowiek-maszyna. Standardowy monitoring: Podgląd i regulacja prędkości prasy; Programowalny licznik sztuk oraz obsługa licznika sztuk; Programowalny układ regulacji odległości matrycy z automatycznym ustawieniem przez silnik samohamujący. Podgląd danych na ekranie dotykowym interfejsu. Półautomatyczna lub automatyczna regulacja skoku; Elementy zabezpieczające matrycy; Podgląd alarmu; Zabezpieczenie przeciążeniowe. WYPOSAŻENIE STANDARDOWE Półautomatyczna regulacja skoku; Regulacja odległości matrycy z rozdzielczością dziesiętną na mechanicznym wskaźniku; Silnik o regulowanej prędkości; Zabezpieczenie przeciążeniowe; Automatyczne resetowanie krzywek: Podwójny stół roboczy; Hamulec dynamiczny. NA ZAMÓWIENIE Automatyczna regulacja skoku; Amortyzator pneumatyczny; Krzywki elektroniczne; Dodatkowe krzywki; Dodatkowe elementy zabezpieczenia matrycy; Zabezpieczające kurtyny świetlne kat. 4 14mm; System przechowywania danych matrycy; Automatyczne ustawianie przesuwu matrycy; Programowana kontrola obciążenia; Kontrola termiczna łożysk z brązu; Urządzenia zabezpieczające przed drganiami; Obsługa teletechniczna.

8 Prasa ramowa z 1 korbowodem DM1 PRASA MIMOŚRODOWA Z 1 KORBOWODEM MOC PRASY PUNKT ZNAMIONOWEGO NACISKU PRASY WYMIARY STOŁU ROBOCZEGO JL80-DM1 JL125-DM1 JL160-DM1 JL200-DM1 JL250-DM1 JL315-DM1 kn mm mm 800x x x x x x900 OTWARCIE Z PRZODU mm OTWÓR W STOLE ROBOCZYM mm 500x x x x x x160 GRUBOŚĆ STOŁU ROBOCZEGO WYMIARY STOŁU PRZESUWNEGO mm mm 700x x x x x x750 OTWARCIE BOCZNE mm LICZBA PROWADNIC n WYMIAR OTWORU W SUWAKU mm 50/60 60/80 70/80 70/80 70/80 70/80 REGULOWANE CYKLE NA MINUTĘ n 50:80 45:80 35:60 30:55 30:50 25:45 REGULACJA DŁUGOŚCI SKOKU MIN-MAX mm REGULACJA SUWAKA ODLEGŁŚĆ MATRYCY (MAKSYMALNA REGULACJA SKOKU DÓŁ GÓRA) ŚREDNICA UCHWYTU MATERIAŁU mm mm mm MOC SILNIKA GŁOWNEGO Kw 7, NAPIĘCIE OBWODY POMOCNICZE V NAPIĘCIE ELEKTRONIKA V NAPIĘCIE SIECIOWE V-Hz WYMIARY GABARYTOWE H 2800 H 3100 H 3500 H 4000 H 4000 H 5400 mm L 1600 L 1800 L 1900 L 2000 L 2100 L 2300 P 2100 P 2700 P 2700 P 3100 P 3500 P 3700 WAGA Kg

9 Prasa ramowa z 2 korbowodem DM2 Prasa ramowa z 2 korbowodem OD 800 DO 2500 KN KINEMATYKA MIMOŚ RODOWA KINEMATYKA TYPU LINK DIRVE SERWONAPĘ D

10 Prasa ramowa z 2 korbowodem DM2 RAMA Projekt oraz sprawdzenie głównych komponentów z zastosowaniem metodyki MES. Wykonanie ze stali normalizowane o wysokiej wytrzymałości, rama monoblokowa lub modularna wstępnie naprężana. SILNIK Silnik główny z płynną regulacją prędkości dla każdego modelu. KINEMATYKA Pojedyncza lub podwójna przekładnia redukcyjna zgodnie z wymaganą wydajnością prasy. Szybki wał z frezem spiralnym bezpośrednio na wale. Grupa przekładni w kąpieli olejowej. Wał mimośrodowy wykonany ze stali chromowo molibdenowej, oferowany w następującej konfiguracji: Mimośrodowy stały skok; Mimośrodowy zmienny skok, regulacja półautomatyczna lub automatyczna; Kinematyka typu link drive; Serwonapęd. SUWAK Wykonanie ze stali normalizowanej o wysokiej wytrzymałości, regulacja odległości matrycy z silnikiem samohamującym oraz mechanicznym wyświetlaczem z rozdzielczością dziesiętną 0,1 mm. Układ prowadzący z 8 prowadnicami z brązu dla uzyskania doskonałego ustawienia suwaka w każdym punkcie długości skoku. Niskociśnieniowe siłowniki regulowane do zrównoważenia masy suwaka oraz luzu części pracujących w ruchu przeciwstawnym. ZABEZPIECZENIE PRZECIĄŻENIA UKŁADU HYDRAULICZNEGO Wszystkie modele są wyposażone w zabezpieczenie przed przeciążeniem układu hydraulicznego. INSTALACJA SMAROWANIA Składająca się z pompy smaru stałego oraz zespołu progresywnej dystrybucji smaru. Instalacja jest monitorowana za pomocą alarmu poziomu oleju I alarmu ciśnienia oleju. Instalacja jest również wyposażona w pełny odzysk środka smarnego. CHARAKTERYSTYKA ELEKETRYCZNA I ELEKTRONICZNA Automatyzacja i kontrola parametrów prasy za pomocą jednostki PLC, alarmów oraz informacji wyświetlanych na dotykowym ekranie interfejsu człowiek-maszyna. Standardowy monitoring: Podgląd i regulacja prędkości prasy; Programowalny licznik sztuk oraz obsługa licznika sztuk; Programowalny układ regulacji odległości matrycy z automatycznym ustawieniem przez silnik samohamujący. Podgląd danych na ekranie dotykowym interfejsu. Półautomatyczna lub automatyczna regulacja skoku; Elementy zabezpieczające matrycy; Podgląd alarmu; Zabezpieczenie przeciążeniowe. WYPOSAŻENIE STANDARDOWE Półautomatyczna regulacja skoku; Regulacja odległości matrycy z rozdzielczością dziesiętną na mechanicznym wskaźniku; Silnik o regulowanej prędkości; Zabezpieczenie przeciążeniowe; Automatyczne resetowanie krzywek: Podwójny stół roboczy; Hamulec dynamiczny. NA ZAMÓWIENIE Automatyczna regulacja skoku; Amortyzator pneumatyczny; Krzywki elektroniczne; Dodatkowe krzywki; Dodatkowe elementy zabezpieczenia matrycy; Zabezpieczające kurtyny świetlne kat. 4 14mm; System przechowywania danych matrycy; Automatyczne ustawianie przesuwu matrycy; Programowana kontrola obciążenia; Kontrola termiczna łożysk z brązu; Urządzenia zabezpieczające przed drganiami; Obsługa teletechniczna.

11 Prasa ramowa z 2 korbowodem DM2 Prasa ramowa z 2 korbowodem JL125-DM2 JL160-DM2 JL200-DM2 JL250-DM2 JL315-DM2 MOC PRASY kn PUNKT ZNAMIONOWEGO NACISKU PRASY WYMIARY STOŁU ROBOCZEGO mm mm 1400x x x x x1200 OTWARCIE Z PRZODU mm OTWÓR W STOLE ROBOCZYM mm 600x x350 (2x) 600x300 (2x) 600x300 (2x) 800x400 GRUBOŚĆ STOŁU ROBOCZEGO WYMIARY STOŁU PRZESUWNEGO mm mm 1400x x x x x1200 OTWARCIE BOCZNE mm LICZBA PROWADNIC n REGULOWANA LICZBA CYKLI NA MINUTĘ n 45:90 35:70 30:60 30:50 25:50 STAŁA DŁUGOŚĆ SKOKU mm REGULACJA SUWAKA mm ODLEGŁŚĆ MATRYCY (MAKSYMALNA REGULACJA SKOKU DÓŁ GÓRA) mm MOC SILNIKA GŁOWNEGO Kw NAPIĘCIE OBWODY POMOCNICZE V NAPIĘCIE ELEKTRONIKA V NAPIĘCIE SIECIOWE V-Hz WAGA Kg

12 BERGAMO CALUSCO D ADDA DALMINE autostrada A4 CAPRIATE AGRATE MILANO MA.TE Via Unità d Italia, Calusco d Adda (BG) Italy Tel Fax mate-presse@mate-presse.it Tecnologie Formowania Metali Sp.zo.o. ul. Mazañcowicka Czechowicw-Dziedzice Polond Tel Fax info@tfm.pl
