1 Wykrawarko-laser do blach wielofunkcyjna sterowana CNC umożliwiająca wykrawanie, cięcie młoteczkowe, wycinanie laserowe i formowanie z możliwością rotacji wszystkich narzędzi Wyposażenie maszyny: - Magazyn narzędzi liniowy z 21 stacjami narzędziowymi - Prowadnice współrzędnościowe - Repozycja z programowalnym dociskaczem - Nożny przycisk do zamykania uchwytów - Stoły kulkowe - 2 pojemniki na gotowe detale - Posadowienie na poduszkach powietrznych - Przenośnik wiórów wraz z pojemnik na wióry - Pierwsze napełnienie olejem - Funkcja umożliwiająca stałe położenie ogniska w całym obszarze pracy - Funkcja umożliwiająca cięcie wysokociśnieniowe stali nierdzewnej i aluminium w celu otrzymania krawędzi cięcia wolnej od tlenków i zadziorów - System wykrywania plazmy, - Uchylna głowica, - Repozycja poprzez programowalny dociskacz wspomagany dociskaczami pneumatycznymi (umożliwiającymi docisk niezależnie od rodzaju aktywnego narzędzia), - Funkcja umożliwiająca gwintowanie bezwiórowo w stali konstrukcyjnej, w stali nierdzewnej i aluminium. -Funkcja umożliwiająca łagodne przebijanie materiału poprzez sterowanie prędkością suwaka. - Opcja umożliwiająca programowane dostosowanie siły nacisku dociskacza dla każdego uderzenia w zależności od wielkości narzędzia i rodzaju obróbki, -Mgławicowe smarowanie matrycy z kontrolą napełnienia. - matryca działająca jak druga głowica tnąca ze doskokiem od dołu. Umożliwiająca obróbkę bez zarysowań. - Rozpoznawanie szlaki - Laser CO 2 o mocy 3200 W z zoptymalizowanym sterownikiem czuwania Standby - Elektrohydrauliczna głowica wykrawająca - Programowalny dociskacz - Kompensacja długości narzędzia - Licznik skoków stempla - Natryskowe smarowanie stempla - Próżniowe usuwanie wiórów - Rozpoznawanie pofałdowań arkusza blachy - Zapadnia do wykrawanych detali 500 x 500 mm - Usuwanie małych detali za pomocą sprężonego powietrza - Kontrola poziomu oleju podczas gwintowania i smarowania narzędzia - Sterowanie maszyny umożliwiające: a) tworzenie planu produkcji, b) wyświetlanie danych technologicznych, c) teleserwis przez Internet, d) zarządzanie programami - Bariery świetlne - 70 kaset wraz z talerzykami matrycy - montaż, uruchomienie i instruktaż - Interface umożliwiający bezproblemowe połączenie maszyny z magazynem (z uwzględnieniem jednostek za-i rozładowczych). Definiuje ono przepływ danych między maszyną a magazynem surowców i gotowych detali. - Podłączenie maszyny do magazynu (automatyczne podłączenie maszyny do systemu zarządzania dużymi, zautomatyzowanymi magazynami) -Szybki wyłącznik hydrauliczny - Oprogramowanie do rysowania detali, tworzenia programów plus kurs obsługi.

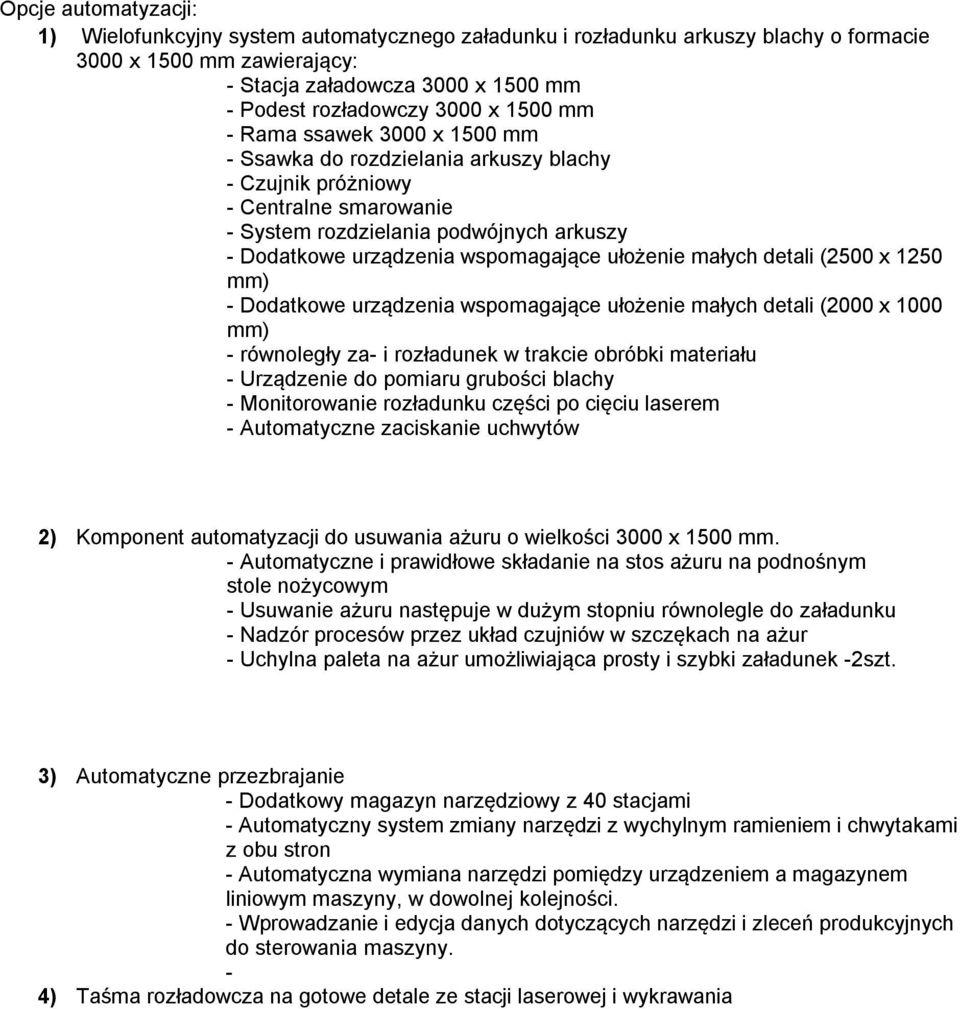

2 Opcje automatyzacji: 1) Wielofunkcyjny system automatycznego załadunku i rozładunku arkuszy blachy o formacie 3000 x 1500 mm zawierający: - Stacja załadowcza 3000 x 1500 mm - Podest rozładowczy 3000 x 1500 mm - Rama ssawek 3000 x 1500 mm - Ssawka do rozdzielania arkuszy blachy - Czujnik próżniowy - Centralne smarowanie - System rozdzielania podwójnych arkuszy - Dodatkowe urządzenia wspomagające ułożenie małych detali (2500 x 1250 mm) - Dodatkowe urządzenia wspomagające ułożenie małych detali (2000 x 1000 mm) - równoległy za- i rozładunek w trakcie obróbki materiału - Urządzenie do pomiaru grubości blachy - Monitorowanie rozładunku części po cięciu laserem - Automatyczne zaciskanie uchwytów 2) Komponent automatyzacji do usuwania ażuru o wielkości 3000 x 1500 mm. - Automatyczne i prawidłowe składanie na stos ażuru na podnośnym stole nożycowym - Usuwanie ażuru następuje w dużym stopniu równolegle do załadunku - Nadzór procesów przez układ czujniów w szczękach na ażur - Uchylna paleta na ażur umożliwiająca prosty i szybki załadunek -2szt. 3) Automatyczne przezbrajanie - Dodatkowy magazyn narzędziowy z 40 stacjami - Automatyczny system zmiany narzędzi z wychylnym ramieniem i chwytakami z obu stron - Automatyczna wymiana narzędzi pomiędzy urządzeniem a magazynem liniowym maszyny, w dowolnej kolejności. - Wprowadzanie i edycja danych dotyczących narzędzi i zleceń produkcyjnych do sterowania maszyny. - 4) Taśma rozładowcza na gotowe detale ze stacji laserowej i wykrawania

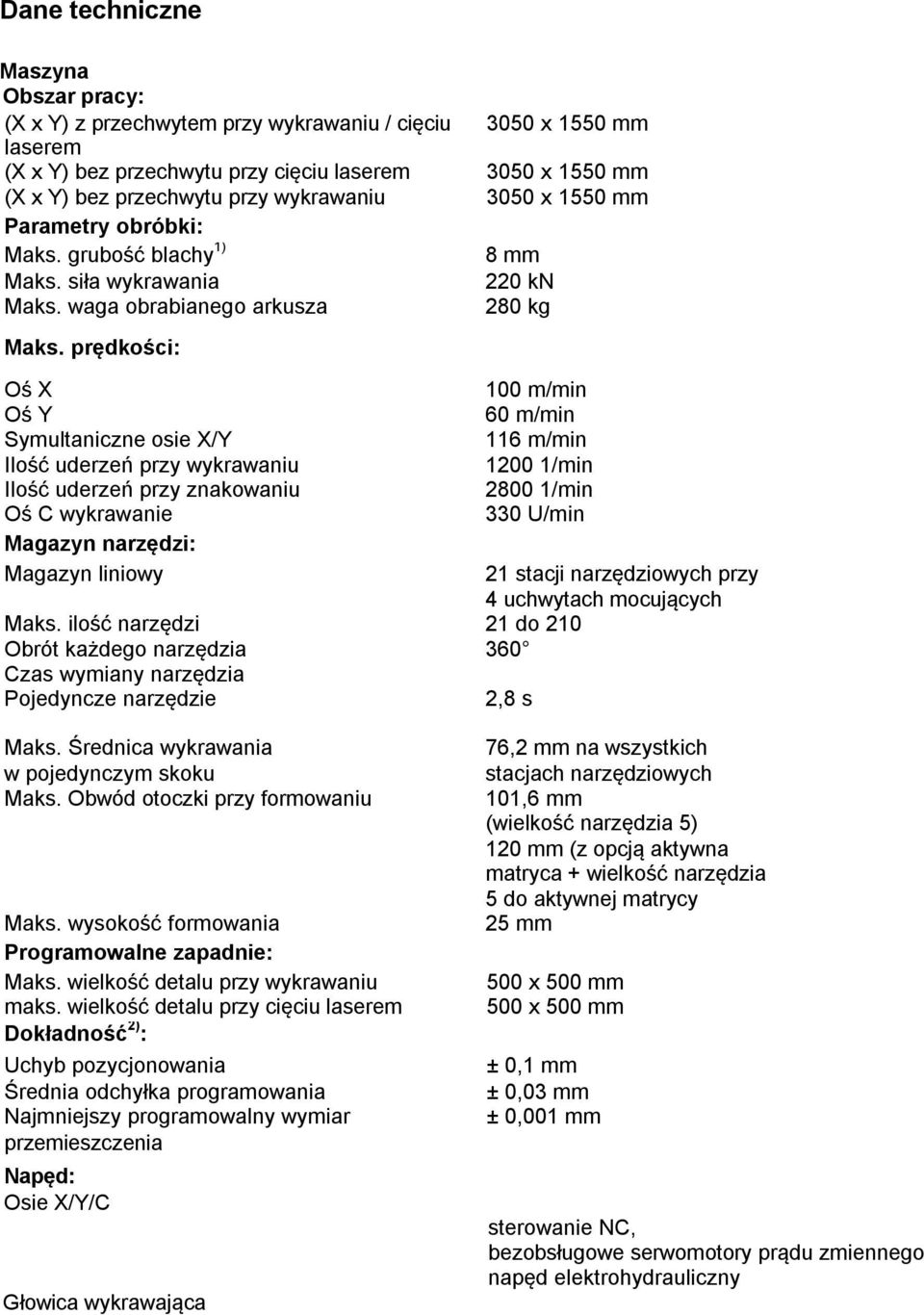

3 Dane techniczne Maszyna Obszar pracy: (X x Y) z przechwytem przy wykrawaniu / cięciu 3050 x 1550 mm laserem (X x Y) bez przechwytu przy cięciu laserem 3050 x 1550 mm (X x Y) bez przechwytu przy wykrawaniu 3050 x 1550 mm Parametry obróbki: Maks. grubość blachy 1) 8 mm Maks. siła wykrawania 220 kn Maks. waga obrabianego arkusza 280 kg Maks. prędkości: Oś X Oś Y Symultaniczne osie X/Y Ilość uderzeń przy wykrawaniu Ilość uderzeń przy znakowaniu Oś C wykrawanie Magazyn narzędzi: Magazyn liniowy 100 m/min 60 m/min 116 m/min /min /min 330 U/min Maks. ilość narzędzi 21 do 210 Obrót każdego narzędzia 360 Czas wymiany narzędzia Pojedyncze narzędzie 21 stacji narzędziowych przy 4 uchwytach mocujących 2,8 s Maks. Średnica wykrawania w pojedynczym skoku Maks. Obwód otoczki przy formowaniu Maks. wysokość formowania Programowalne zapadnie: Maks. wielkość detalu przy wykrawaniu maks. wielkość detalu przy cięciu laserem Dokładność 2) : Uchyb pozycjonowania Średnia odchyłka programowania Najmniejszy programowalny wymiar przemieszczenia Napęd: Osie X/Y/C Głowica wykrawająca 76,2 mm na wszystkich stacjach narzędziowych 101,6 mm (wielkość narzędzia 5) 120 mm (z opcją aktywna matryca + wielkość narzędzia 5 do aktywnej matrycy 25 mm 500 x 500 mm 500 x 500 mm ± 0,1 mm ± 0,03 mm ± 0,001 mm sterowanie NC, bezobsługowe serwomotory prądu zmiennego napęd elektrohydrauliczny

4 Pakiet narzędzi według specyfikacji: Lp Nazwa materiału lub usługi Ilość 1. Abstreifer d = Ø3 (maschinengruppe I) 150 szt. 2. Pierścień matrycy ze szczoteczkami 80 szt. 3. Pierścień matrycy 120 szt. 4. Matryca do wymiennych wkładów 56x5 ze 10 szt. szczoteczkami 5. Matryca do wymiennych wkładów 76,2x5 ze 5 szt. szczoteczkami 6. Oprawki do stempli 180 szt. 7. Oprawka do rundów 16 szt. 8. Wycinak 56x5 do wymiennych wkładów 10 szt. 9. Wycinak 76,2x5 do wymiennych wkładów 5 szt. 10. STEMPEL RUND 30 BEZ SKOSU 6 szt. 11. MATRYCA PEŁNA 2 szt. 12. FORM 14 R-5 b-15 5 szt. 13. MATRYCA DO FORM 14 R-5 b-15 0,5 3 szt. 14. MATRYCA DO FORM 14 R-5 b-15 0,7 3 szt. 15. MATRYCA DO FORM 14 R-5 b-15 1,0 3 szt. 16. MATRYCA DO FORM 14 R-5 b-15 2,0 3 szt. 17. MATRYCA DO FORM 14 R-5 b-15 3,0 3 szt. 18. STEMPEL FASOLA 30/ MATRYCA FASOLA 30/13 2, MATRYCA FASOLA 30/13 3, MATRYCA FASOLA 30/13 4, STEMPEL FASOLA 18/ MATRYCA FASOLA 18/9 0, MATRYCA FASOLA 18/9 1, MATRYCA FASOLA 18/9 2, MATRYCA FASOLA 18/9 3, MATRYCA FASOLA 18/9 2, STEMPEL FASOLA 20/ MATRYCA FASOLA 20/10 1, MATRYCA FASOLA 20/10 2, MATRYCA FASOLA 20/10 3, MATRYCA FASOLA 20/10 2, STEMPEL FASOLA 26/ MATRYCA FASOLA 26/7 0, MATRYCA FASOLA 26/7 0, MATRYCA FASOLA 26/7 1, MATRYCA FASOLA 26/7 2, MATRYCA FASOLA 26/7 2, STEMPEL FASOLA 14/ MATRYCA FASOLA 14/7 0, MATRYCA FASOLA 14/7 1, MATRYCA FASOLA 14/7 2, STEMPEL FASOLA 20/7 7

5 44 MATRYCA FASOLA 20/7 0, MATRYCA FASOLA 20/7 1, MATRYCA FASOLA 20/7 2, MATRYCA FASOLA 20/7 2, MATRYCA FASOLA 20/7 3, STEMPEL FASOLA 16/ MATRYCA FASOLA 16/9 1, MATRYCA FASOLA 16/9 2, MATRYCA FASOLA 16/9 1, STEMPEL FASOLA 23/ MATRYCA FASOLA 23/9 3, MATRYCA FASOLA 23/9 2, MATRYCA FASOLA 23/9 1, MATRYCA FASOLA 23/9 2, STEMPEL FASOLA 26/ MATRYCA FASOLA 26 /9 1, MATRYCA FASOLA 26 /9 2, STEMPEL FASOLA 14/ MATRYCA FASOLA 14 /9 1, MATRYCA FASOLA 14 /9 2, STEMPEL FASOLA 20/ MATRYCA FASOLA 20/11 3, MATRYCA FASOLA 20/11 1, MATRYCA FASOLA 20/11 2, MATRYCA FASOLA 20/11 2, STEMPEL FASOLA 30/ MATRYCA FASOLA 30/11 2, MATRYCA FASOLA 30/11 3, STEMPEL FASOLA 10/4, MATRYCA FASOLA 10/4,4 1, MATRYCA FASOLA 10/4,4 2, STEMPEL FASOLA 26/ MATRYCA FASOLA 26/11 2, MATRYCA FASOLA 26/11 1, MATRYCA FASOLA 26/11 3, MATRYCA FASOLA 26/11 0, STEMPEL FASOLA 20/ MATRYCA FASOLA 20/13 2, MATRYCA FASOLA 20/13 1, STEMPEL FASOLA 20/ MATRYCA FASOLA 20/6 1, MATRYCA FASOLA 20/6 2, STEMPEL FASOLA 36 / MATRYCA FASOLA 36 /24 0, MATRYCA FASOLA 36 /24 1, MATRYCA FASOLA 36 /24 1, STEMPEL FASOLA 12/ MATRYCA FASOLA 12/7 0,7 2

6 92 MATRYCA FASOLA 12/7 1, MATRYCA FASOLA 12/5 2, MATRYCA FASOLA 30/12 1, MATRYCA FASOLA 30/12 2, STEMPEL KWADRAT MATRYCA KWADRAT 50 0, MATRYCA KWADRAT 50 1, MATRYCA KWADRAT 50 2, STEMPEL KWADRAT MATRYCA KWADRAT 30 0, MATRYCA KWADRAT 30 1, MATRYCA KWADRAT 30 2, MATRYCA KWADRAT 30 2, MATRYCA KWADRAT 30 3, STEMPEL KWADRAT MATRYCA KWADRAT 20 0, MATRYCA KWADRAT 20 1, MATRYCA KWADRAT 20 2, MATRYCA KWADRAT 20 2, MATRYCA KWADRAT 20 3, STEMPEL KWADRAT MATRYCA KWADRAT 10 2, MATRYCA KWADRAT 10 2, MATRYCA KWADRAT 10 1, STEMPEL KWADRAT MATRYCA KWADRAT 9 1, MATRYCA KWADRAT 9 2, MATRYCA KWADRAT 9 2, MATRYCA KWADRAT 7,5 0, MATRYCA KWADRAT 7,5 1, MATRYCA KWADRAT 7,5 2, MATRYCA KWADRAT 7,5 3, STEMPEL KWADRAT MATRYCA KWADRAT 7 2, MATRYCA KWADRAT 6,5 0, MATRYCA KWADRAT 6,5 1, MATRYCA KWADRAT 6,5 2, MATRYCA KWADRAT 6,5 2, MATRYCA KWADRAT 6,5 3, STEMPEL KWADRAT MATRYCA KWADRAT 5 0, MATRYCA KWADRAT 5 1, MATRYCA KWADRAT 5 2, MATRYCA KWADRAT 5 3, STEMPEL ROUND Ø MATRYCA ROUND Ø 12 0, MATRYCA ROUND Ø 12 1, MATRYCA ROUND Ø 12 2,0 2

7 140 MATRYCA ROUND Ø 12 3, MATRYCA ROUND Ø 11 1, MATRYCA ROUND Ø 11 2, MATRYCA ROUND Ø 11 3, STEMPEL FASOLA 16/ MATRYCA FASOLA 16/11 3, Wycinak 56x5 wkładów z gumą 5 szt. 147 Wycinak 56x2,5 z gumą 5 szt. 148 Wycinak 76,2x5 wkładów z gumą 5 szt. 149 STEMPEL PROSTOKĄT 56/2,5 5 szt. 150 MATRYCA PROSTOKĄT 56/2,5 0, MATRYCA PROSTOKĄT 56/2,5 1, MATRYCA PROSTOKĄT 56/2,5 2, STEMPEL PROSTOKĄT 25/5 Z GUMĄ MATRYCA PROSTOKĄT 25/5 1, MATRYCA PROSTOKĄT 25/5 2, MATRYCA PROSTOKĄT 25/5 2, MATRYCA PROSTOKĄT 25/5 3, STEMPEL PROSTOKĄT 25X12 SKOS PODWÓJNY 5 szt. 159 MATRYCA PROSTOKĄT 25/12 2,0 5 szt. 160 STEMPEL PROSTOKĄT 20/ MATRYCA PROSTOKĄT 20/3 1, MATRYCA PROSTOKĄT 20/3 2, MATRYCA PROSTOKĄT 20/3 2, STEMPEL PROSTOKĄT 35/3, MATRYCA PROSTOKĄT 35/3,5 2, MATRYCA PROSTOKĄT 30/4 0, MATRYCA PROSTOKĄT 30/4 1, MATRYCA PROSTOKĄT 30/4 2, MATRYCA PROSTOKĄT 12/5 3, MATRYCA PROSTOKĄT 12/5 0, MATRYCA PROSTOKĄT 12/5 1, MATRYCA PROSTOKĄT 12/5 2, MATRYCA PROSTOKĄT 12/5 2, MATRYCA PROSTOKĄT 10/3.5 1, MATRYCA PROSTOKĄT 10/3.5 2, MATRYCA PROSTOKĄT 10/3.5 2, MATRYCA PROSTOKĄT 10/3.5 3, MATRYCA PROSTOKĄT 10/2 0, MATRYCA PROSTOKĄT 10/2 1, MATRYCA PROSTOKĄT 10/2 2, MATRYCA PROSTOKĄT 6/2,5 1, MATRYCA PROSTOKĄT 6/2,5 2, STEMPEL ROUND Ø MATRYCA ROUND Ø 10 1, MATRYCA ROUND Ø 10 2, MATRYCA ROUND Ø 10 2, STEMPEL ROUND Ø 9 3

8 188 MATRYCA ROUND Ø 9 1, MATRYCA ROUND Ø 9 2, MATRYCA ROUND Ø 9 3, STEMPEL ROUND Ø 8,3 (WIELKOŚĆ 0) MATRYCA ROUND Ø 8,3 1, MATRYCA ROUND Ø 8,3 3, STEMPEL ROUND Ø 8 (WIELKOŚĆ 0) MATRYCA ROUND Ø 8 0, MATRYCA ROUND Ø 8 1, MATRYCA ROUND Ø 8 2, STEMPEL ROUND Ø 7 (WIELKOŚĆ 0) MATRYCA ROUND Ø 7 3, MATRYCA ROUND Ø 7 1, MATRYCA ROUND Ø 7 2, STEMPEL ROUND Ø 6,5 (WIELKOŚĆ 0) MATRYCA ROUND Ø 6,5 3, MATRYCA ROUND Ø 6,5 2, STEMPEL ROUND Ø 6,2 (WIELKOŚĆ 0) MATRYCA ROUND Ø 6,2 3, MATRYCA ROUND Ø 6,2 2, MATRYCA ROUND Ø 6,2 1, STEMPEL ROUND Ø 6 (WIELKOŚĆ 0) STEMPEL ROUND Ø 5,3 (WIELKOŚĆ 0) MATRYCA ROUND Ø 5,3 1, MATRYCA ROUND Ø 5,3 3, STEMPEL ROUND Ø 5 (WIELKOŚĆ 0) MATRYCA ROUND Ø 5 2, STEMPEL ROUND Ø 4 (WIELKOŚĆ 0) MATRYCA ROUND Ø 4 2, STEMPEL ROUND Ø 3,1 (WIELKOŚĆ 0) STEMPEL ROUND Ø 3 (WIELKOŚĆ 0) MATRYCA ROUND Ø 3 2, MATRYCE WKŁADY 56X5 DO BLACHY 0,7MM 5 kompletów 222 MATRYCE WKŁADY 56X5 DO BLACHY 1,0MM 5 kompletów 223 MATRYCE WKŁADY 56X5 DO BLACHY 2,0MM 5 kompletów 224 MATRYCE WKŁADY 56X5 DO BLACHY 2,5MM 5 kompletów 225 MATRYCE WKŁADY 56X5 DO BLACHY 3,0MM 5 kompletów 226 MATRYCE WKŁADY 76,2X5 DO BLACHY 0,7MM 5 kompletów 227 MATRYCE WKŁADY 76,2X5 DO BLACHY 1,0MM 5 kompletów 228 MATRYCE WKŁADY 76,2X5 DO BLACHY 2,0MM 5 kompletów 229 MATRYCE WKŁADY 76,2X5 DO BLACHY 2,5MM 5 kompletów 230 MATRYCE WKŁADY 76,2X5 DO BLACHY 3,0MM 5 kompletów 231 STEMPLE WKŁADY (TCIN) 76,2X5 6 kompletów 232 STEMPLE WKŁADY (TCIN) 56X5 10 kompletów 233
