Stanowisko napędów mechanicznych

Transkrypt

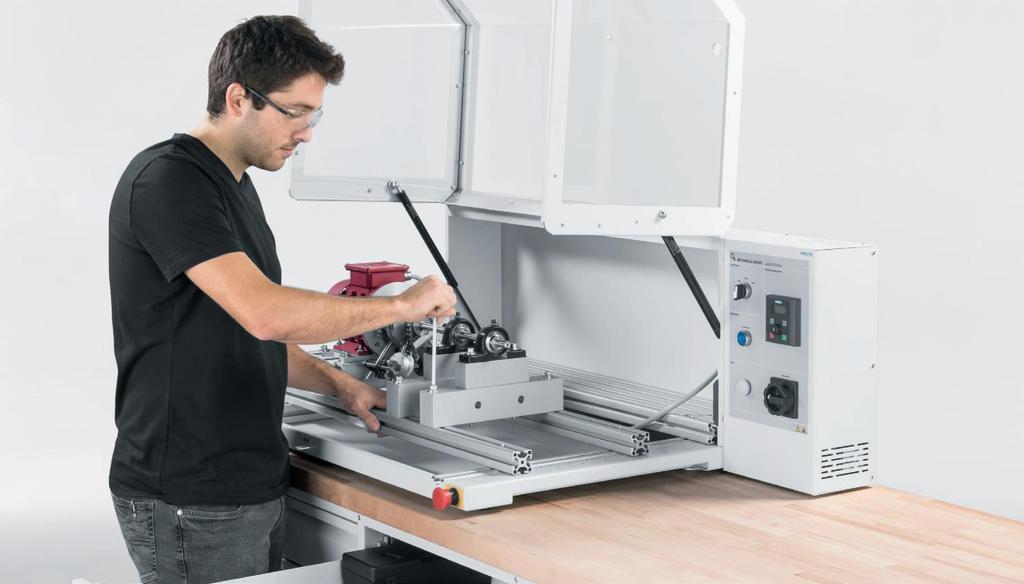

1 Stanowisko napędów mechanicznych Światowe zapotrzebowanie na wykwalifikowanych mechaników w przemyśle stale wzrasta. Polegamy na ich pracy przy montażu, konserwacji, naprawach i wymianach wyposażenia mechanicznego. Stanowisko napędów mechanicznych pozwala uczniom i kursantom na zapoznanie się z wyposażeniem, narzędziami i metodami pracy mechaników stosowanymi w przemyśle. Praca ze stanowiskiem uczy rozpoznawania, prawidłowego montażu oraz wykrywania usterek powszechnie wykorzystywanych elementów maszynowych. Bezpieczne i wszechstronne stanowisko o kompaktowych rozmiarach Przemysłowe komponenty Szeroki zakres tematyczny i dedykowane dla stanowiska podręczniki Szybka i prosta instalacja wyposażenia

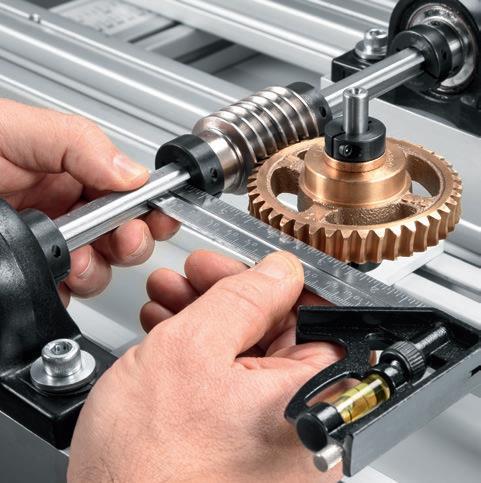

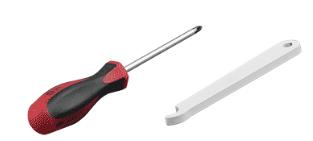

2 Przegląd wyposażenia stanowiska napędów mechanicznych Poziom 0 Zestaw bazowy stanowi fundament szkolenia. stacja podstawowa stanowiska, narzędzia oraz podstawowe elementy, wspólne również dla pozostałych zestawów wyposażenia. Zestaw bazowy jest konieczny do funkcjonowania pozostałych zestawów. - wprowadzenie do napędów mechanicznych - procedury i instrukcje bezpieczeństwa - zapoznanie ze stacją podstawową i sposobami sterowania - silnik, falownik, tachometr - montaż prostych układów z często używanymi elementami takimi jak łożyska, wały i ich łączniki - ustawianie współosiowości wałów z wykorzystaniem liniału krawędziowego i szczelinomierza - podstawowe procedury ustawienia wału, pomiaru momentu obrotowego i prędkości, obliczenia mocy i sprawności Nr katalogowy Stacja podstawowa 2. Panel wały i łączniki 3. Panel łożyska 4. Narzędzia i akcesoria do stacji podstawowej 5. Podręcznik Wprowadzenie do napędów mechanicznych

3 Poziom 1 Zestaw zawiera komponenty, które pozwalają na realizację ćwiczeń z zakresu podstawowych umiejętności związanych z montażem i uruchomieniem przekładni pasowej, łańcuchowej oraz zębatej. - wprowadzenie do przekładni pasowych - montaż przekładni pasowych - regulacja napięcia paska - prędkość i moment obrotowy przenoszony przez przekładnię pasową - wprowadzenie do przekładni łańcuchowych - montaż przekładni łańcuchowych - regulacja luzu łańcucha - prędkość i moment obrotowy przenoszony przez przekładnię łańcuchową - wprowadzenie do przekładni zębatych - montaż przekładni zębatej czołowej - poprawne ustawienie przekładni zębatej - korekta luzu - prędkość, moment obrotowy i przełożenie przekładni zębatej - przekładnia zębata wielostopniowa Numer katalogowy Panel przekładnie pasowe 1 2. Panel przekładnie łańcuchowe 1 3. Panel przekładnie zębate 1 4. Akcesoria 5. Podręcznik Przekładnie pasowe 1 6. Podręcznik Przekładnie łańcuchowe 1 7. Podręcznik Przekładnie zębate 1

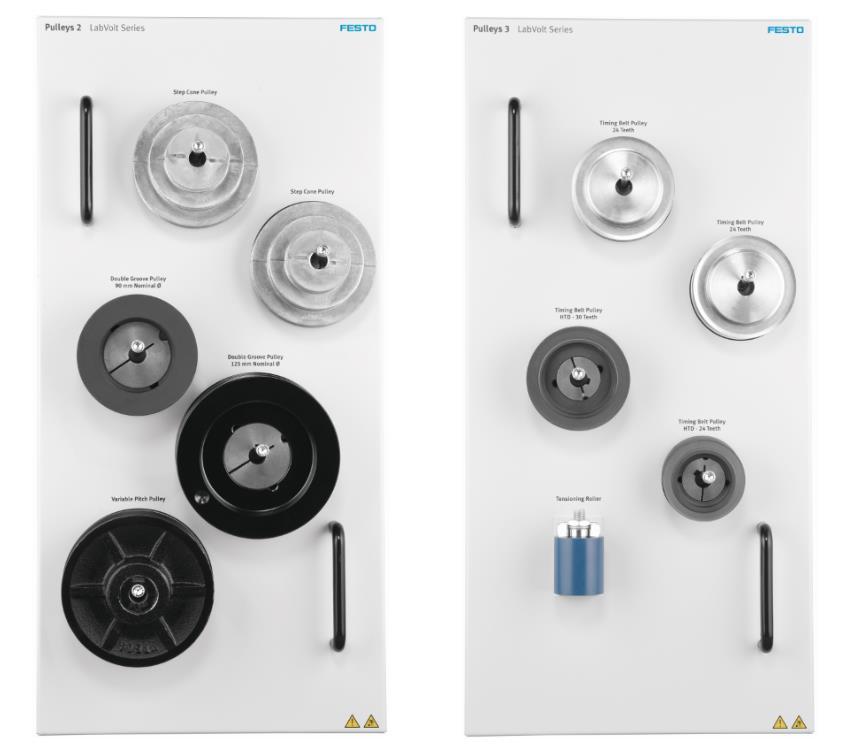

4 Poziom 2 Zestaw zapewnia uczniom i kursantom więcej ćwiczeń praktycznych z zakresu procedur montażu przekładni pasowych, łańcuchowych oraz zębatych. Zestaw pozwala również na zapoznanie się z dodatkowym wyposażeniem i układami powszechnie stosowanymi w przemyśle. Zestaw stanowi rozszerzenie poziomu 1, który jest konieczny do wykonania ćwiczeń z poziomu 2. - pasek klinowy klasyczny i uzębiony - luźne koło pasowe - bezstopniowa przekładnia pasowa - wielostopniowa przekładnia pasowa - przekładnia wielopaskowa - synchroniczna przekładnia pasowa - synchroniczna przekładnia pasowa z wysokim momentem obrotowym - wielopasmowa przekładnia łańcuchowa - koło zębate pośredniczące - przekładnie zębate z kołami o zębach śrubowych - ślimak, ślimacznica i przekładnie ślimakowe - przekładnie zębate stożkowe - skrzynie biegów Numer katalogowy Dwa panele przekładnie pasowe 2 2. Panel przekładnie łańcuchowe 2 3. Panel przekładnie zębate 3 4. Akcesoria 5. Podręcznik Przekładnie pasowe 2 6. Podręcznik Przekładnie łańcuchowe 2 7. Podręcznik Przekładnie zębate 2

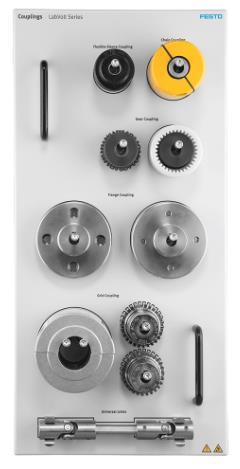

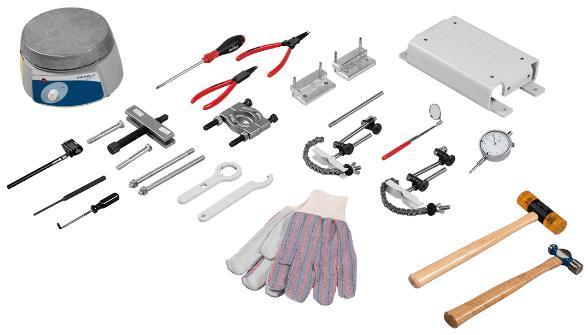

5 Poziom 3 Zestaw pozwala na szczegółowe wprowadzenie do zagadnień sprzęgania wałów oraz metod ich ustawiania w celu zapewnienia współosiowości. W kontekście zastosowań przemysłowych uczniowie i kursanci poznają metody montażu i usuwania łożyska oraz uszczelek zamocowanych zarówno w obudowie jak i na wale. - montaż sprzęgieł wałów o różnych tolerancjach błędów współosiowości (w tym przegubów uniwersalnych) - ustawianie współosiowości wałów z wykorzystaniem czujników zegarowych - używanie prasy, ściągacza do łożysk oraz płyty grzewczej do montażu i demontażu łożysk kulkowych w różnych konfiguracjach - metody poprawnego montażu uszczelnień Numer katalogowy Panel łożyska i uszczelki 2. Panel sprzęgła i osiowanie wałów 3. Akcesoria 4. Podręcznik Łożyska i uszczelki 5. Podręcznik Sprzęgła i osiowanie wałów

6 Poziom 4 Zestaw pozwala na wprowadzenie uczniów i kursantów w zagadnienia podstaw rozpędzania i hamowania obciążonego układu mechanicznego. W podręczniku do poziomu 4 duży nacisk położono również na zamianę ruchu obrotowego na liniowy. - montaż i użytkowanie sprzęgła i hamulca elektromagnetycznego, sprzęgła rolkowego oraz ogranicznika momentu obrotowego - budowa prowadnicy liniowej z wykorzystaniem śrub z nakrętką kulkową i łożysk liniowych Numer katalogowy Panel sprzęgła i hamulce 2. Panel śruby kulowe i łożyska liniowe 3. Akcesoria 4. Podręcznik Sprzęgła i hamulce 5. Podręcznik Śruby kulowe i łożyska liniowe

7 Stół Stół stanowi idealne dopełnienie zestawu umożliwiając uporządkowane składowanie wszystkich elementów stanowiska. Ilość i rozmiar szuflad dopasowano tak, aby zmieściły się w nim wszystkie panele oraz akcesoria wchodzące w skład stanowiska. Szerokość stołu dobrano tak, aby możliwy był przejazd przez pojedyncze drzwi standardowych wymiarów. Blat stołu wykonano z twardego drewna, a rozmiary blatu dostosowano tak, aby oprócz stacji podstawowej pozostała również wolna przestrzeń na narzędzia i elementy wykorzystywane w czasie ćwiczenia. Numer katalogowy Lp. Zestaw Numer katalogowy Cena netto Cena brutto 1. Poziom ,50 zł ,22 zł 2. Poziom ,70 zł ,08 zł 3. Poziom ,35 zł ,96 zł 4. Poziom ,20 zł ,11 zł 5. Poziom ,30 zł ,62 zł 6. Stół ,00 zł 6 553,44 zł

8 Dodatkowe informacje i materiały promocyjne: Strona internetowa Festo Youtube Prezentacja Osoby kontaktowe: Festo Didactic Polska Piotr Rzepka piotr.rzepka@festo.com Przemysław Gumienny przemyslaw.gumienny@festo.com Janki k/warszawy ul. Mszczonowska Raszyn didactic_poland@festo.com
