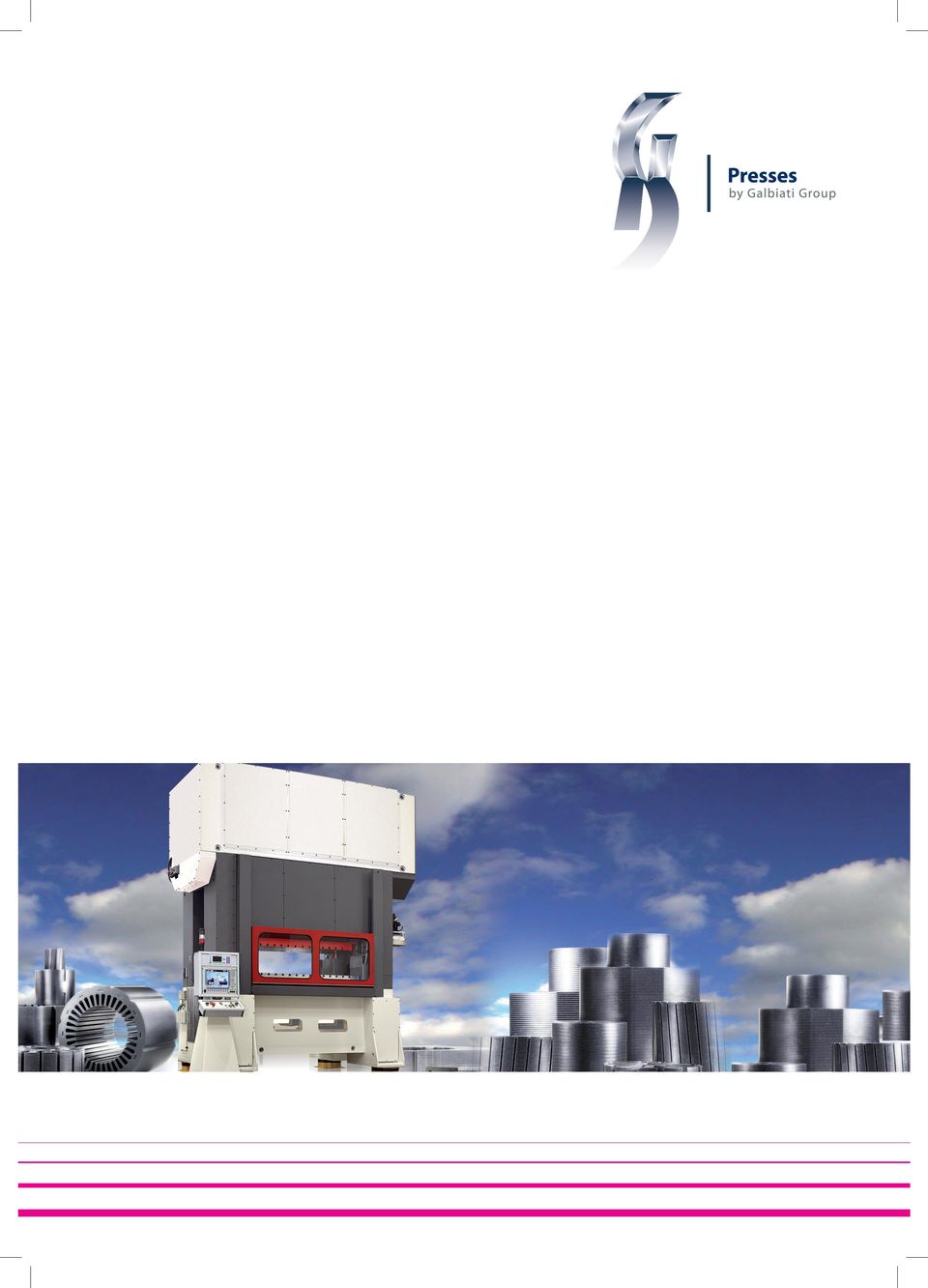

PRASY POTWIERDZONA JAKOŚĆ

Transkrypt

1

2

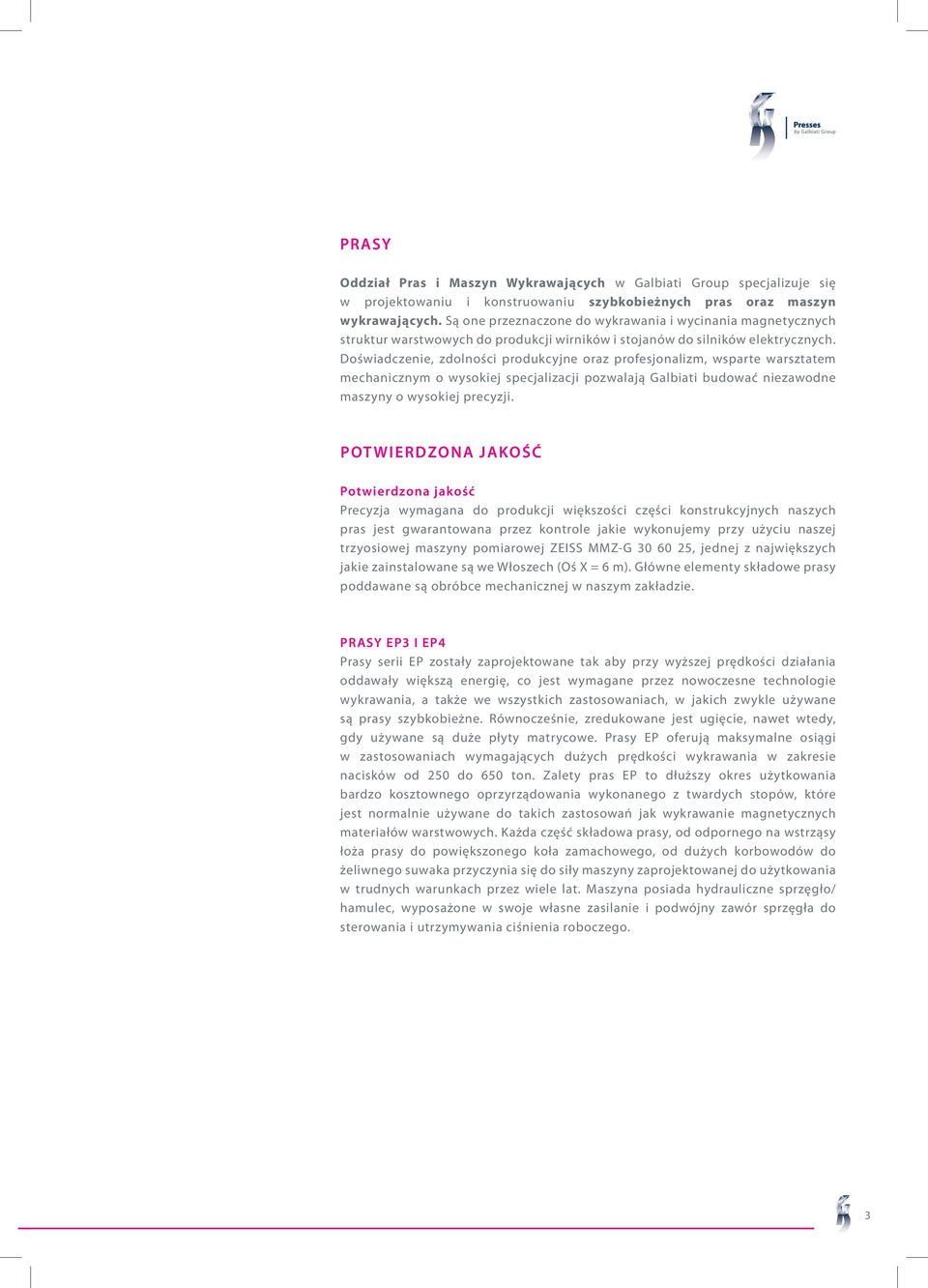

3 PRASY Oddział Pras i Maszyn Wykrawających w Galbiati Group specjalizuje się w projektowaniu i konstruowaniu szybkobieżnych pras oraz maszyn wykrawających. Są one przeznaczone do wykrawania i wycinania magnetycznych struktur warstwowych do produkcji wirników i stojanów do silników elektrycznych. Doświadczenie, zdolności produkcyjne oraz profesjonalizm, wsparte warsztatem mechanicznym o wysokiej specjalizacji pozwalają Galbiati budować niezawodne maszyny o wysokiej precyzji. POTWIERDZONA JAKOŚĆ Potwierdzona jakość Precyzja wymagana do produkcji większości części konstrukcyjnych naszych pras jest gwarantowana przez kontrole jakie wykonujemy przy użyciu naszej trzyosiowej maszyny pomiarowej ZEISS MMZ-G , jednej z największych jakie zainstalowane są we Włoszech (Oś X = 6 m). Główne elementy składowe prasy poddawane są obróbce mechanicznej w naszym zakładzie. PRASY EP3 I EP4 Prasy serii EP zostały zaprojektowane tak aby przy wyższej prędkości działania oddawały większą energię, co jest wymagane przez nowoczesne technologie wykrawania, a także we wszystkich zastosowaniach, w jakich zwykle używane są prasy szybkobieżne. Równocześnie, zredukowane jest ugięcie, nawet wtedy, gdy używane są duże płyty matrycowe. Prasy EP oferują maksymalne osiągi w zastosowaniach wymagających dużych prędkości wykrawania w zakresie nacisków od 250 do 650 ton. Zalety pras EP to dłuższy okres użytkowania bardzo kosztownego oprzyrządowania wykonanego z twardych stopów, które jest normalnie używane do takich zastosowań jak wykrawanie magnetycznych materiałów warstwowych. Każda część składowa prasy, od odpornego na wstrząsy łoża prasy do powiększonego koła zamachowego, od dużych korbowodów do żeliwnego suwaka przyczynia się do siły maszyny zaprojektowanej do użytkowania w trudnych warunkach przez wiele lat. Maszyna posiada hydrauliczne sprzęgło/ hamulec, wyposażone w swoje własne zasilanie i podwójny zawór sprzęgła do sterowania i utrzymywania ciśnienia roboczego. 3

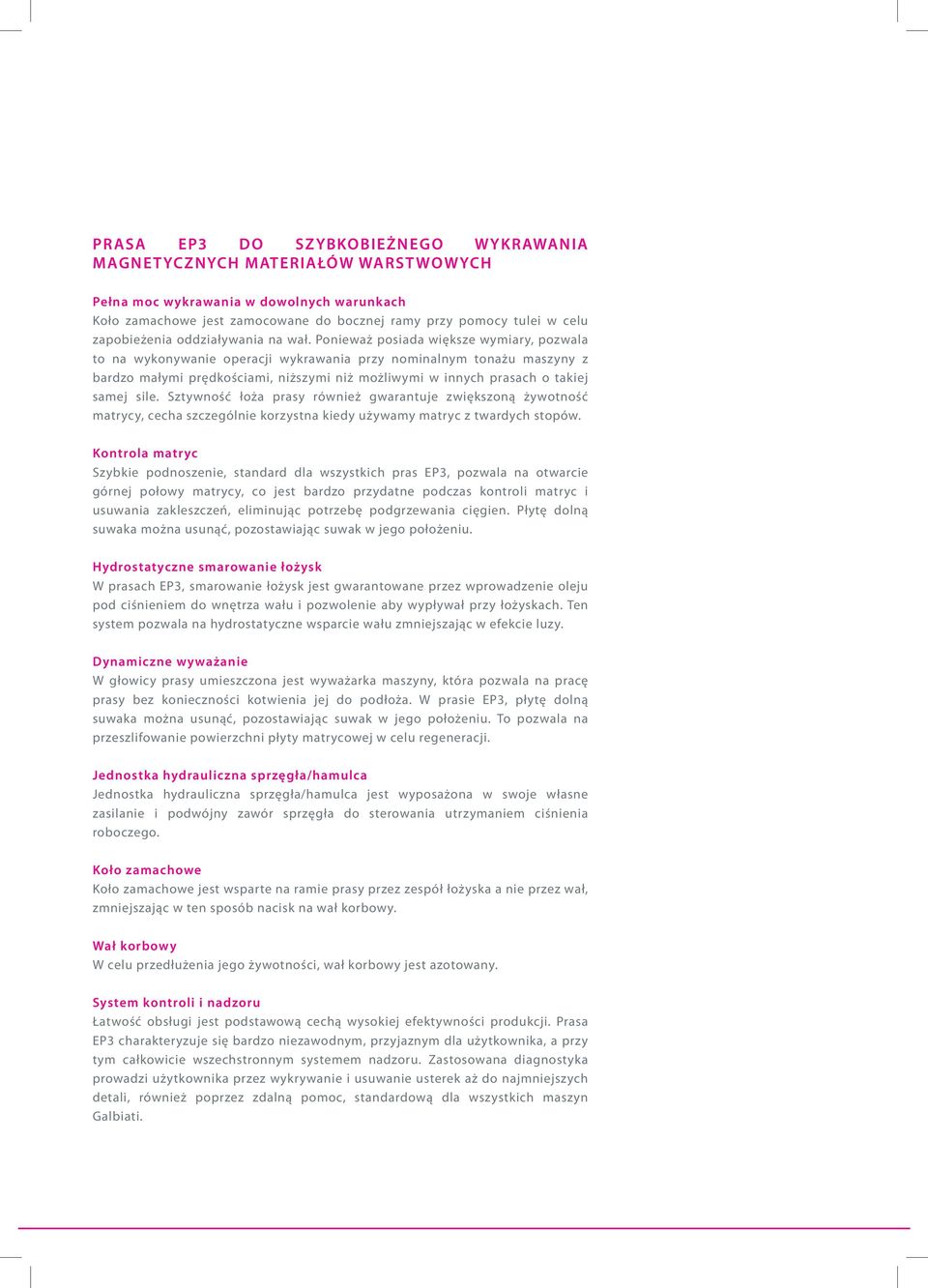

4 PRASA EP3 DO SZYBKOBIEŻNEGO WYKRAWANIA MAGNETYCZNYCH MATERIAŁÓW WARSTWOWYCH Pełna moc wykrawania w dowolnych warunkach Koło zamachowe jest zamocowane do bocznej ramy przy pomocy tulei w celu zapobieżenia oddziaływania na wał. Ponieważ posiada większe wymiary, pozwala to na wykonywanie operacji wykrawania przy nominalnym tonażu maszyny z bardzo małymi prędkościami, niższymi niż możliwymi w innych prasach o takiej samej sile. Sztywność łoża prasy również gwarantuje zwiększoną żywotność matrycy, cecha szczególnie korzystna kiedy używamy matryc z twardych stopów. Kontrola matryc Szybkie podnoszenie, standard dla wszystkich pras EP3, pozwala na otwarcie górnej połowy matrycy, co jest bardzo przydatne podczas kontroli matryc i usuwania zakleszczeń, eliminując potrzebę podgrzewania cięgien. Płytę dolną suwaka można usunąć, pozostawiając suwak w jego położeniu. Hydrostatyczne smarowanie łożysk W prasach EP3, smarowanie łożysk jest gwarantowane przez wprowadzenie oleju pod ciśnieniem do wnętrza wału i pozwolenie aby wypływał przy łożyskach. Ten system pozwala na hydrostatyczne wsparcie wału zmniejszając w efekcie luzy. Dynamiczne wyważanie W głowicy prasy umieszczona jest wyważarka maszyny, która pozwala na pracę prasy bez konieczności kotwienia jej do podłoża. W prasie EP3, płytę dolną suwaka można usunąć, pozostawiając suwak w jego położeniu. To pozwala na przeszlifowanie powierzchni płyty matrycowej w celu regeneracji. Jednostka hydrauliczna sprzęgła/hamulca Jednostka hydrauliczna sprzęgła/hamulca jest wyposażona w swoje własne zasilanie i podwójny zawór sprzęgła do sterowania utrzymaniem ciśnienia roboczego. Koło zamachowe Koło zamachowe jest wsparte na ramie prasy przez zespół łożyska a nie przez wał, zmniejszając w ten sposób nacisk na wał korbowy. Wał korbowy W celu przedłużenia jego żywotności, wał korbowy jest azotowany. System kontroli i nadzoru Łatwość obsługi jest podstawową cechą wysokiej efektywności produkcji. Prasa EP3 charakteryzuje się bardzo niezawodnym, przyjaznym dla użytkownika, a przy tym całkowicie wszechstronnym systemem nadzoru. Zastosowana diagnostyka prowadzi użytkownika przez wykrywanie i usuwanie usterek aż do najmniejszych detali, również poprzez zdalną pomoc, standardową dla wszystkich maszyn Galbiati.

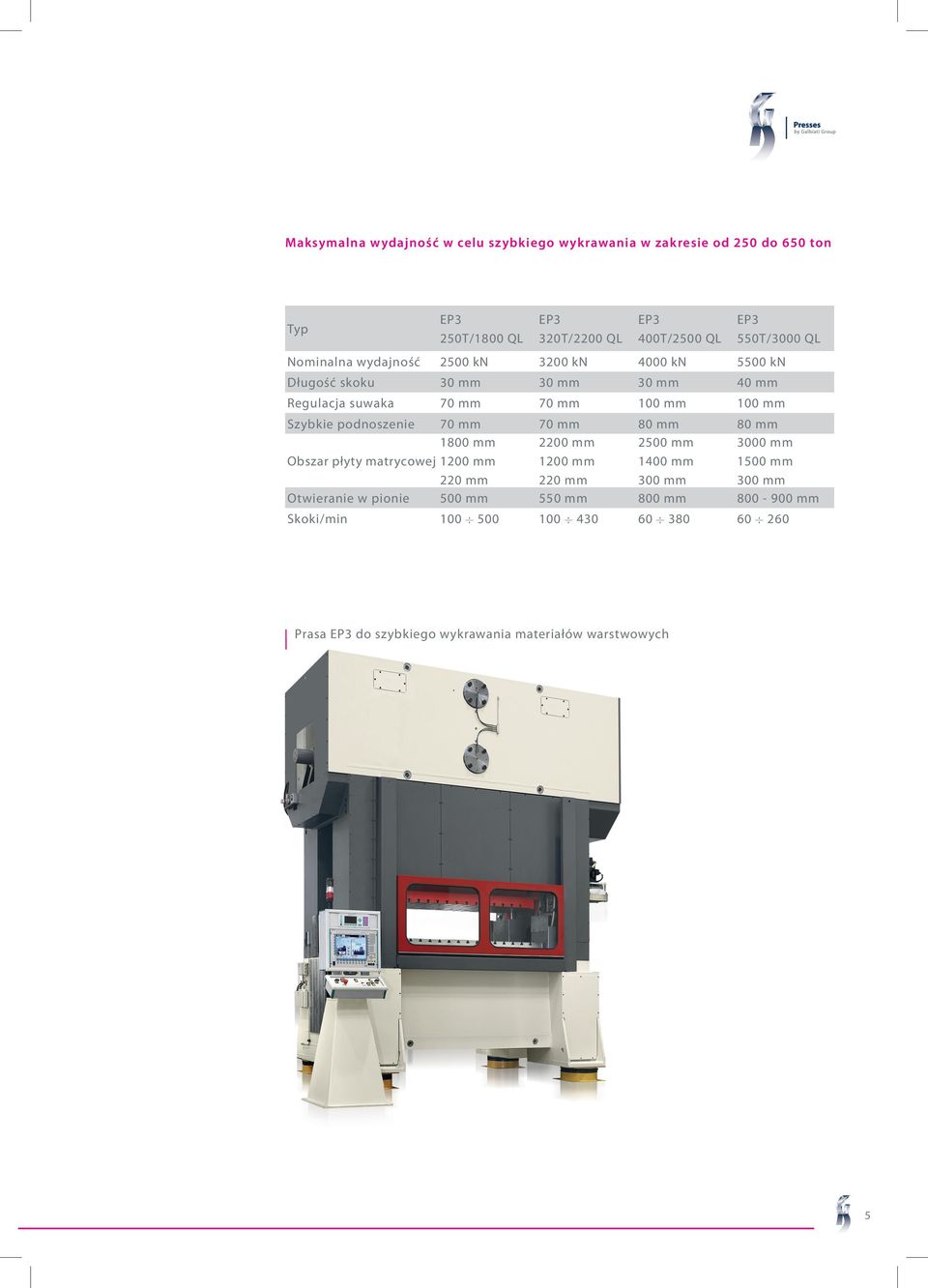

5 Maksymalna wydajność w celu szybkiego wykrawania w zakresie od 250 do 650 ton Typ EP3 250T/1800 QL EP3 320T/2200 QL EP3 400T/2500 QL EP3 550T/3000 QL Nominalna wydajność 2500 kn 3200 kn 4000 kn 5500 kn Długość skoku 30 mm 30 mm 30 mm 40 mm Regulacja suwaka 70 mm 70 mm 100 mm 100 mm Szybkie podnoszenie 70 mm 70 mm 80 mm 80 mm 1800 mm 2200 mm 2500 mm 3000 mm Obszar płyty matrycowej 1200 mm 220 mm 1200 mm 220 mm 1400 mm 300 mm 1500 mm 300 mm Otwieranie w pionie 500 mm 550 mm 800 mm mm Skoki/min Prasa EP3 do szybkiego wykrawania materiałów warstwowych 5

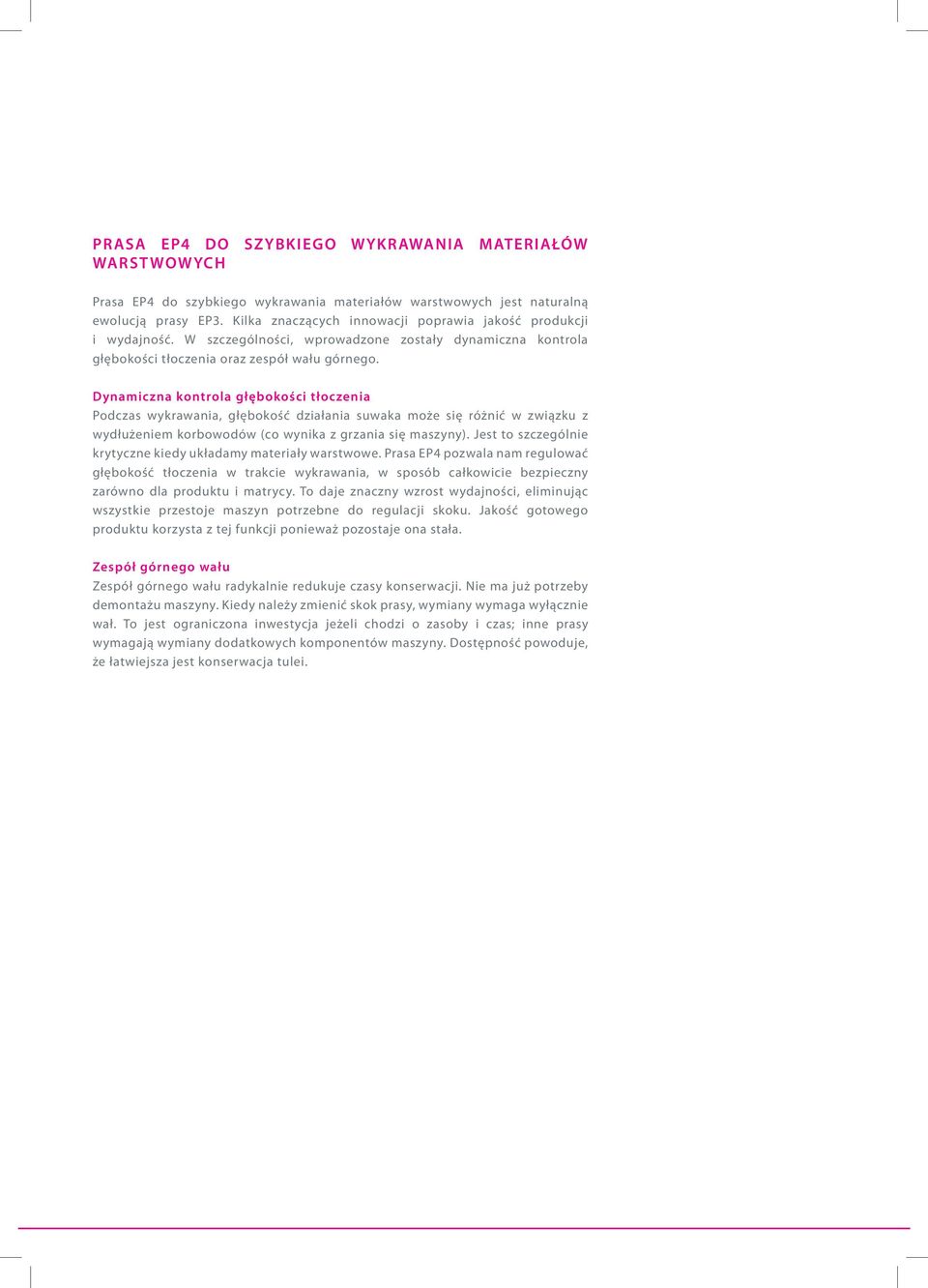

6 PRASA EP4 DO SZYBKIEGO WYKRAWANIA MATERIAŁÓW WARSTWOWYCH Prasa EP4 do szybkiego wykrawania materiałów warstwowych jest naturalną ewolucją prasy EP3. Kilka znaczących innowacji poprawia jakość produkcji i wydajność. W szczególności, wprowadzone zostały dynamiczna kontrola głębokości tłoczenia oraz zespół wału górnego. Dynamiczna kontrola głębokości tłoczenia Podczas wykrawania, głębokość działania suwaka może się różnić w związku z wydłużeniem korbowodów (co wynika z grzania się maszyny). Jest to szczególnie krytyczne kiedy układamy materiały warstwowe. Prasa EP4 pozwala nam regulować głębokość tłoczenia w trakcie wykrawania, w sposób całkowicie bezpieczny zarówno dla produktu i matrycy. To daje znaczny wzrost wydajności, eliminując wszystkie przestoje maszyn potrzebne do regulacji skoku. Jakość gotowego produktu korzysta z tej funkcji ponieważ pozostaje ona stała. Zespół górnego wału Zespół górnego wału radykalnie redukuje czasy konserwacji. Nie ma już potrzeby demontażu maszyny. Kiedy należy zmienić skok prasy, wymiany wymaga wyłącznie wał. To jest ograniczona inwestycja jeżeli chodzi o zasoby i czas; inne prasy wymagają wymiany dodatkowych komponentów maszyny. Dostępność powoduje, że łatwiejsza jest konserwacja tulei.

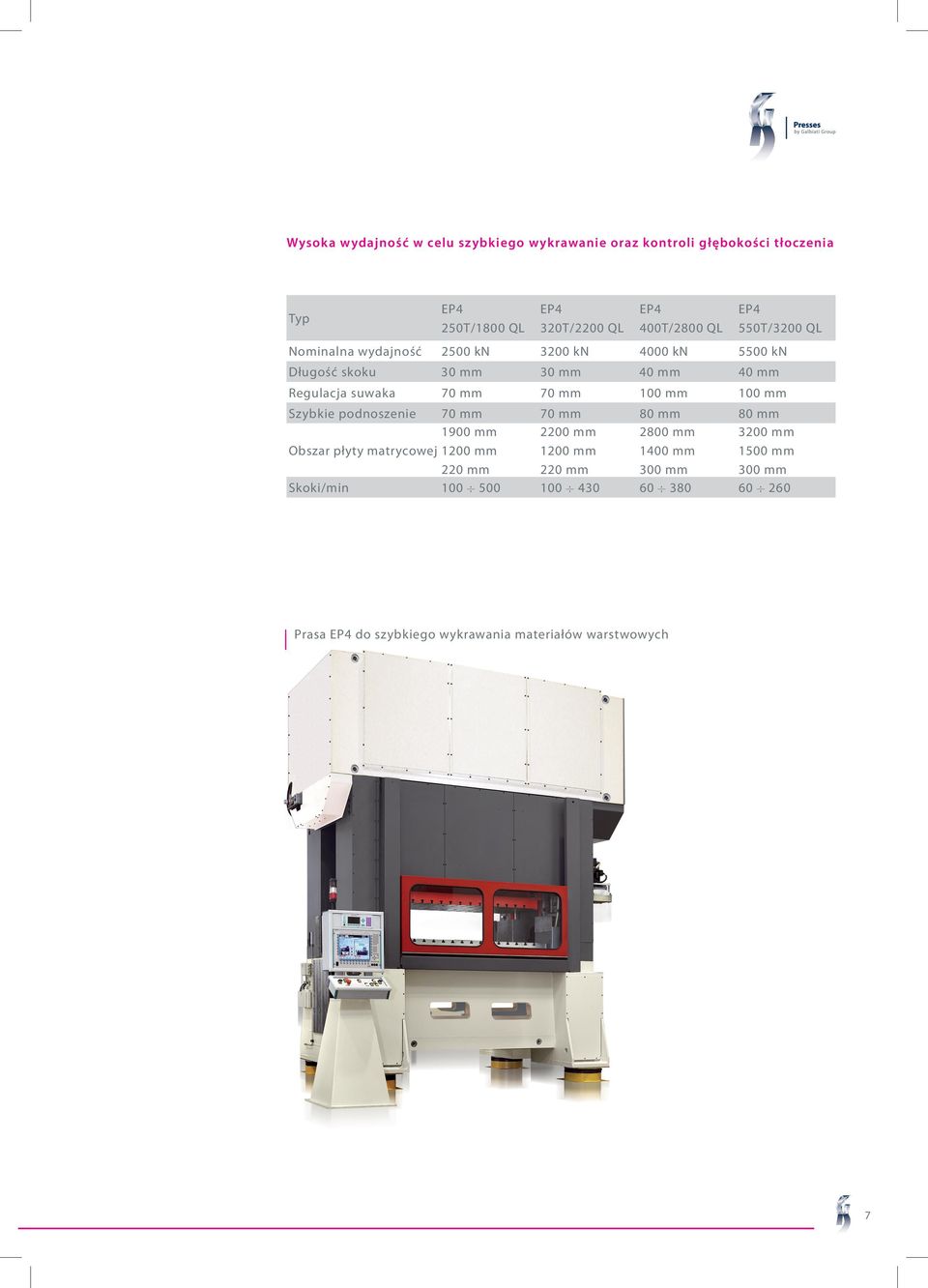

7 Wysoka wydajność w celu szybkiego wykrawanie oraz kontroli głębokości tłoczenia Typ EP4 250T/1800 QL EP4 320T/2200 QL EP4 400T/2800 QL EP4 550T/3200 QL Nominalna wydajność 2500 kn 3200 kn 4000 kn 5500 kn Długość skoku 30 mm 30 mm 40 mm 40 mm Regulacja suwaka 70 mm 70 mm 100 mm 100 mm Szybkie podnoszenie 70 mm 70 mm 80 mm 80 mm 1900 mm 2200 mm 2800 mm 3200 mm Obszar płyty matrycowej 1200 mm 220 mm 1200 mm 220 mm 1400 mm 300 mm 1500 mm 300 mm Skoki/min Prasa EP4 do szybkiego wykrawania materiałów warstwowych 7

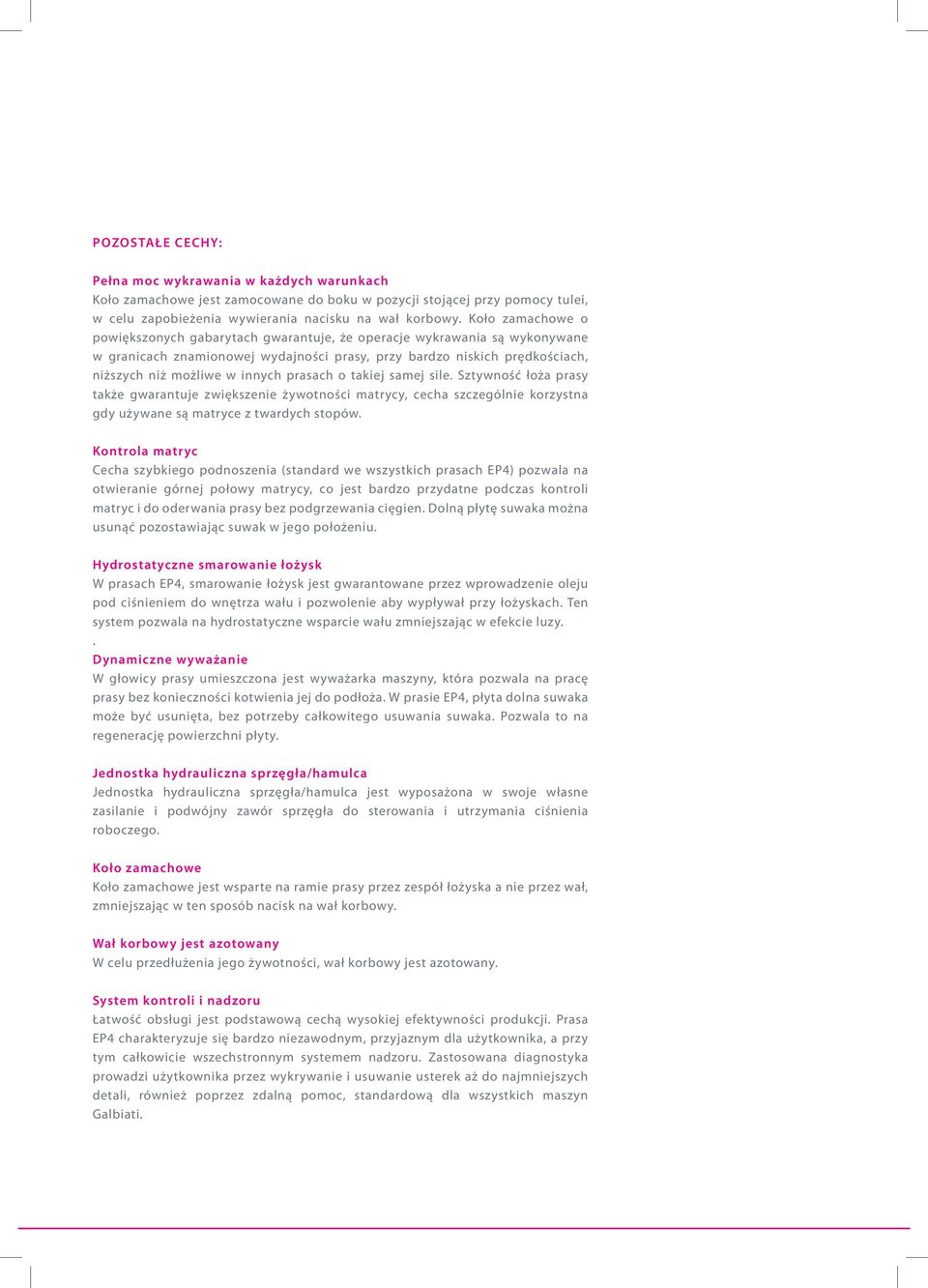

8 POZOSTAŁE CECHY: Pełna moc wykrawania w każdych warunkach Koło zamachowe jest zamocowane do boku w pozycji stojącej przy pomocy tulei, w celu zapobieżenia wywierania nacisku na wał korbowy. Koło zamachowe o powiększonych gabarytach gwarantuje, że operacje wykrawania są wykonywane w granicach znamionowej wydajności prasy, przy bardzo niskich prędkościach, niższych niż możliwe w innych prasach o takiej samej sile. Sztywność łoża prasy także gwarantuje zwiększenie żywotności matrycy, cecha szczególnie korzystna gdy używane są matryce z twardych stopów. Kontrola matryc Cecha szybkiego podnoszenia (standard we wszystkich prasach EP4) pozwala na otwieranie górnej połowy matrycy, co jest bardzo przydatne podczas kontroli matryc i do oderwania prasy bez podgrzewania cięgien. Dolną płytę suwaka można usunąć pozostawiając suwak w jego położeniu. Hydrostatyczne smarowanie łożysk W prasach EP4, smarowanie łożysk jest gwarantowane przez wprowadzenie oleju pod ciśnieniem do wnętrza wału i pozwolenie aby wypływał przy łożyskach. Ten system pozwala na hydrostatyczne wsparcie wału zmniejszając w efekcie luzy.. Dynamiczne wyważanie W głowicy prasy umieszczona jest wyważarka maszyny, która pozwala na pracę prasy bez konieczności kotwienia jej do podłoża. W prasie EP4, płyta dolna suwaka może być usunięta, bez potrzeby całkowitego usuwania suwaka. Pozwala to na regenerację powierzchni płyty. Jednostka hydrauliczna sprzęgła/hamulca Jednostka hydrauliczna sprzęgła/hamulca jest wyposażona w swoje własne zasilanie i podwójny zawór sprzęgła do sterowania i utrzymania ciśnienia roboczego. Koło zamachowe Koło zamachowe jest wsparte na ramie prasy przez zespół łożyska a nie przez wał, zmniejszając w ten sposób nacisk na wał korbowy. Wał korbowy jest azotowany W celu przedłużenia jego żywotności, wał korbowy jest azotowany. System kontroli i nadzoru Łatwość obsługi jest podstawową cechą wysokiej efektywności produkcji. Prasa EP4 charakteryzuje się bardzo niezawodnym, przyjaznym dla użytkownika, a przy tym całkowicie wszechstronnym systemem nadzoru. Zastosowana diagnostyka prowadzi użytkownika przez wykrywanie i usuwanie usterek aż do najmniejszych detali, również poprzez zdalną pomoc, standardową dla wszystkich maszyn Galbiati.

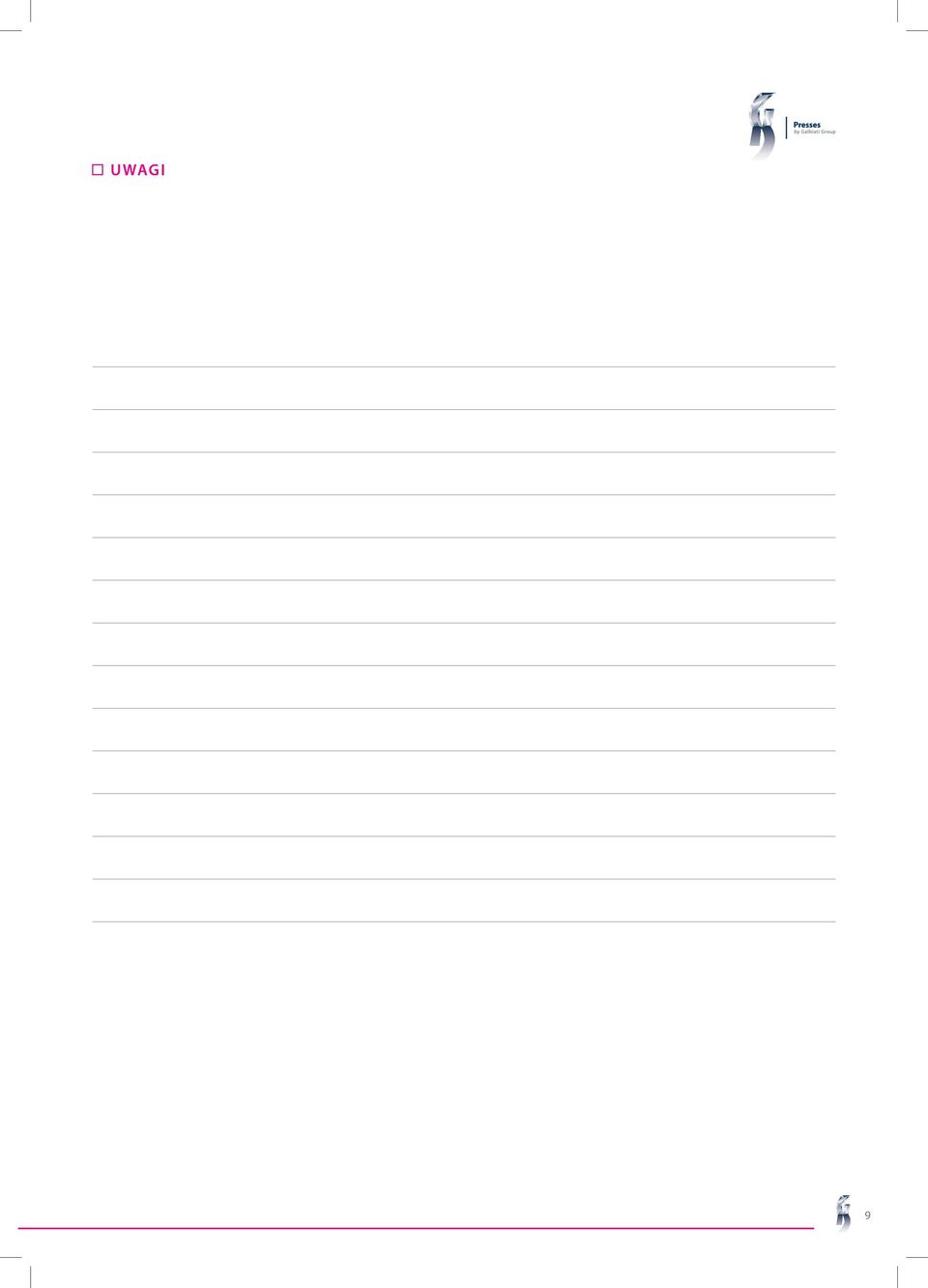

9 UWAGI 9

10 UWAGI

11

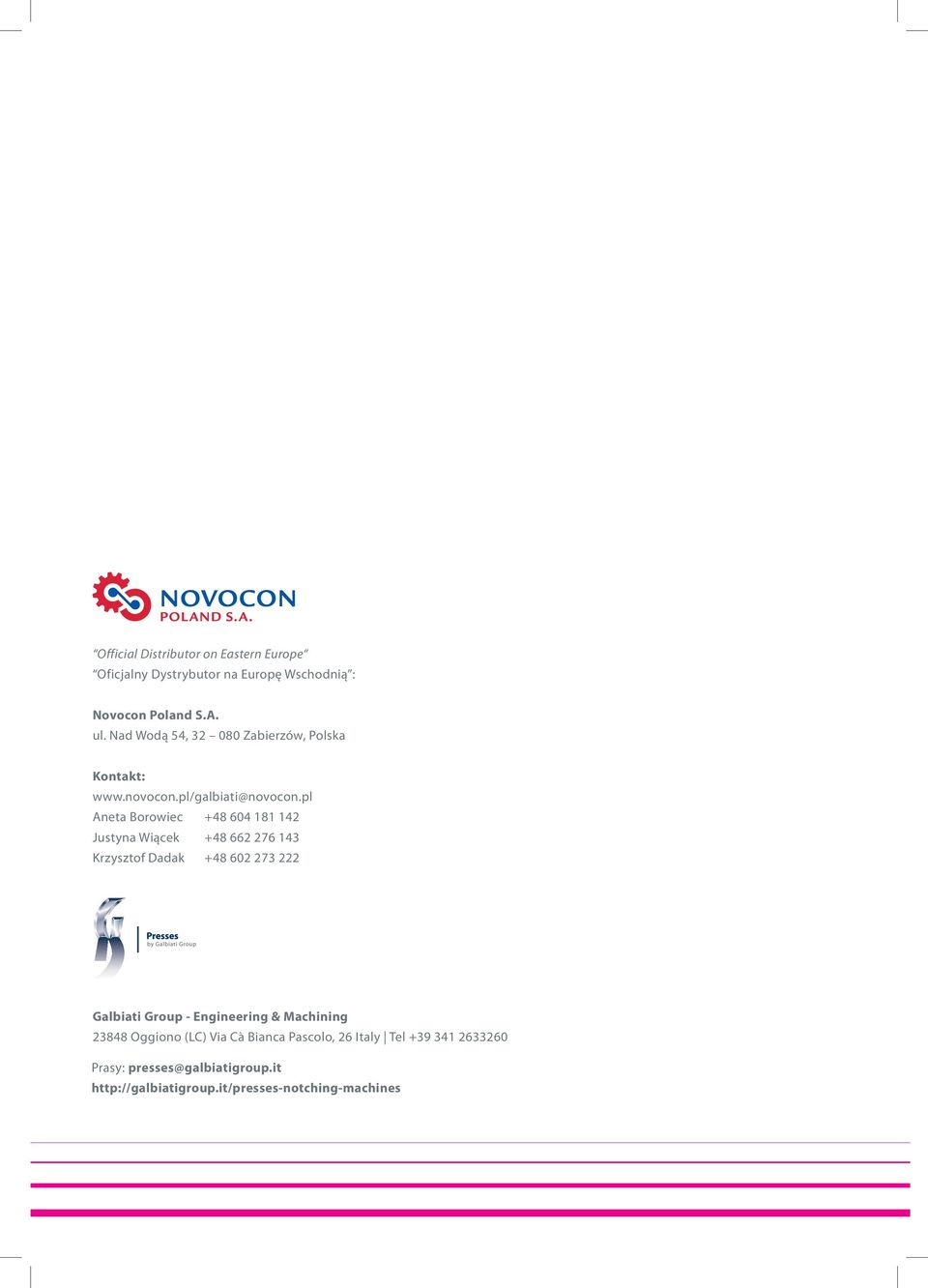

12 Official Distributor on Eastern Europe Oficjalny Dystrybutor na Europę Wschodnią : Novocon Poland S.A. ul. Nad Wodą 54, Zabierzów, Polska Kontakt: Aneta Borowiec Justyna Wiącek Krzysztof Dadak Galbiati Group - Engineering & Machining Oggiono (LC) Via Cà Bianca Pascolo, 26 Italy Tel Prasy: presses@galbiatigroup.it
