Napędy do bram przemysłowych

Transkrypt

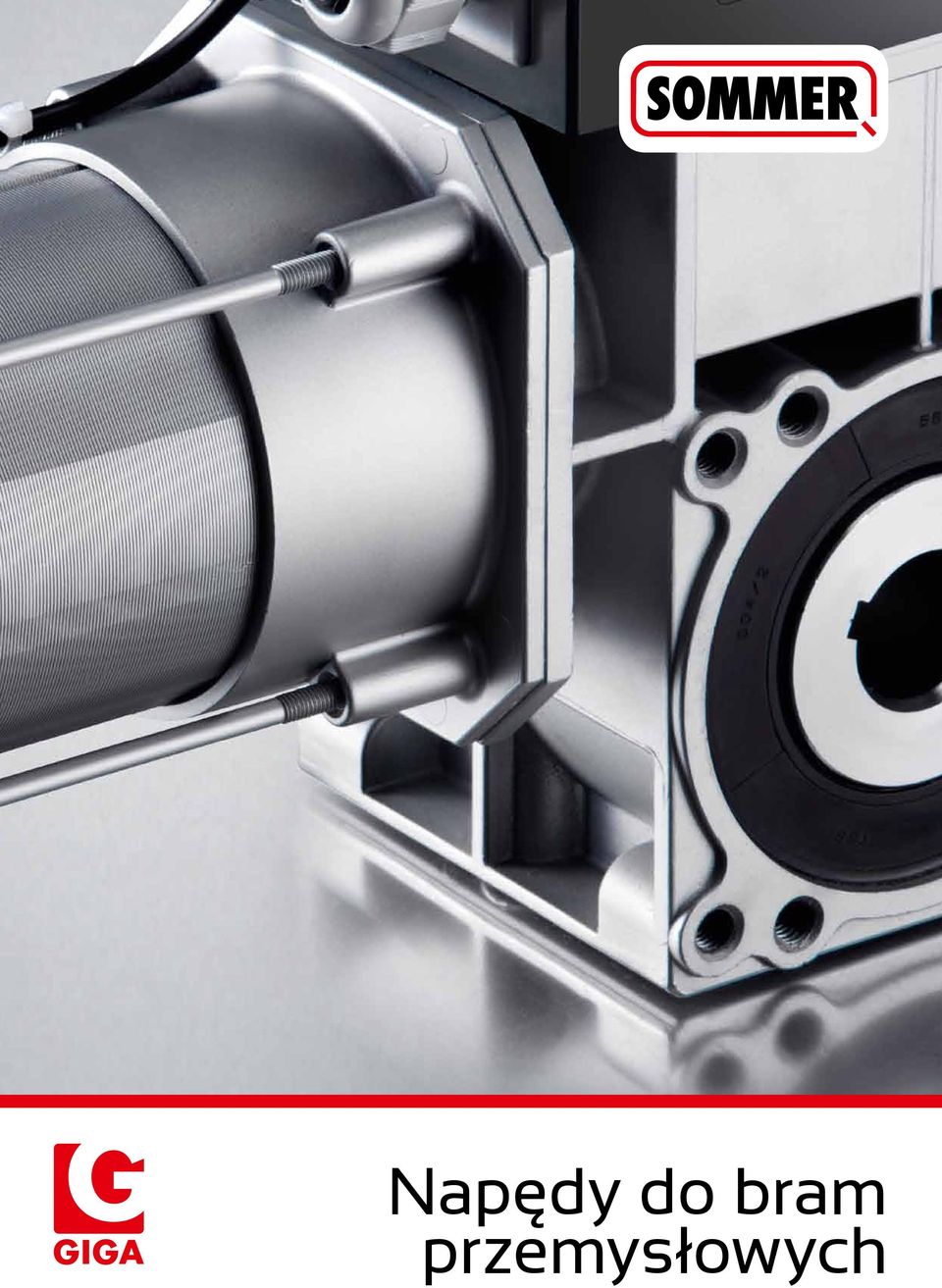

1 Napędy do bram przemysłowych

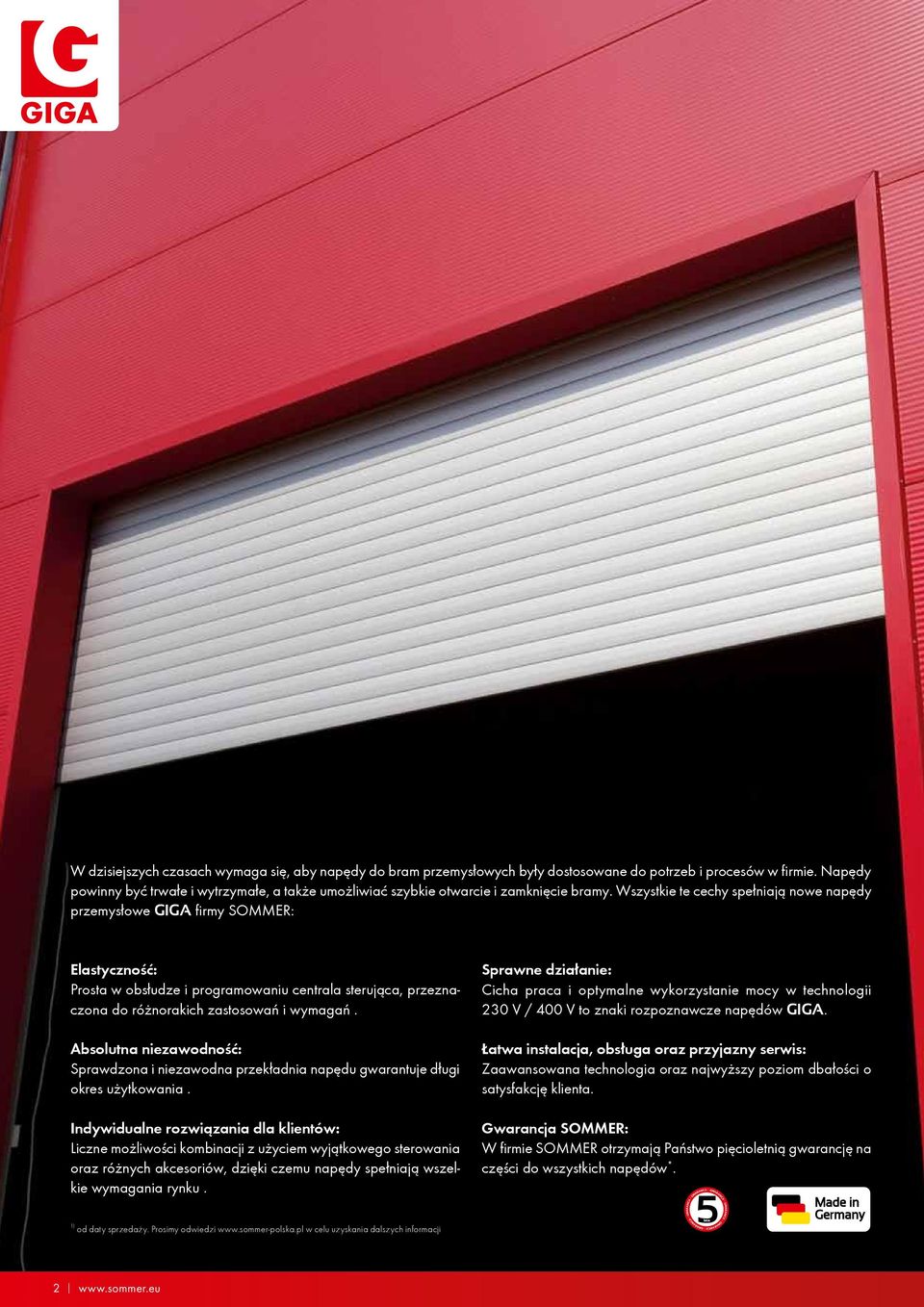

2 W dzisiejszych czasach wymaga się, aby napędy do bram przemysłowych były dostosowane do potrzeb i procesów w firmie. Napędy powinny być trwałe i wytrzymałe, a także umożliwiać szybkie otwarcie i zamknięcie bramy. Wszystkie te cechy spełniają nowe napędy przemysłowe GIGA firmy SOMMER: Elastyczność: Prosta w obsłudze i programowaniu centrala sterująca, przeznaczona do różnorakich zastosowań i wymagań. Absolutna niezawodność: Sprawdzona i niezawodna przekładnia napędu gwarantuje długi okres użytkowania. Indywidualne rozwiązania dla klientów: Liczne możliwości kombinacji z użyciem wyjątkowego sterowania oraz różnych akcesoriów, dzięki czemu napędy spełniają wszelkie wymagania rynku. Sprawne działanie: Cicha praca i optymalne wykorzystanie mocy w technologii 230 V / 400 V to znaki rozpoznawcze napędów GIGA. Łatwa instalacja, obsługa oraz przyjazny serwis: Zaawansowana technologia oraz najwyższy poziom dbałości o satysfakcję klienta. Gwarancja SOMMER: W firmie SOMMER otrzymają Państwo pięcioletnią gwarancję na części do wszystkich napędów *. 1) od daty sprzedaży. Prosimy odwiedzi w celu uzyskania dalszych informacji 2

3 Korba do awaryjnej obsługi bramy (H) Napędy z korbą do awaryjnej obsługi to prosty i tani sposób na otwarcie i zamknięcie bramy w przypadku awarii zasilania. Łańcuch do awaryjnej obsługi bramy (C) Wersje z łańcuchem do awaryjnej obsługi charakteryzują się długowiecznością i ekonomiczną konstrukcją. Cięgna do awaryjnej obsługi bramy (D) Napędy z wysprzęgleniem cięgnowym do awaryjnej obsługi oferują użytkownikowi szczególnie szybką możliwość otwarcia zamknięcia bramy w przypadku awarii zasilania. GIGAsedo GIGAroll GIGAspeed Bez falownika Bez falownika Bez falownika Sterowanie w trybie automatycznym Sterowanie w trybie Totmann Wysprzęglenie Łańcuch Korba Moment obrotowy Nm 100 Nm Nm do 140 Nm Strony 4-5 Strona 6 Strona 6 3

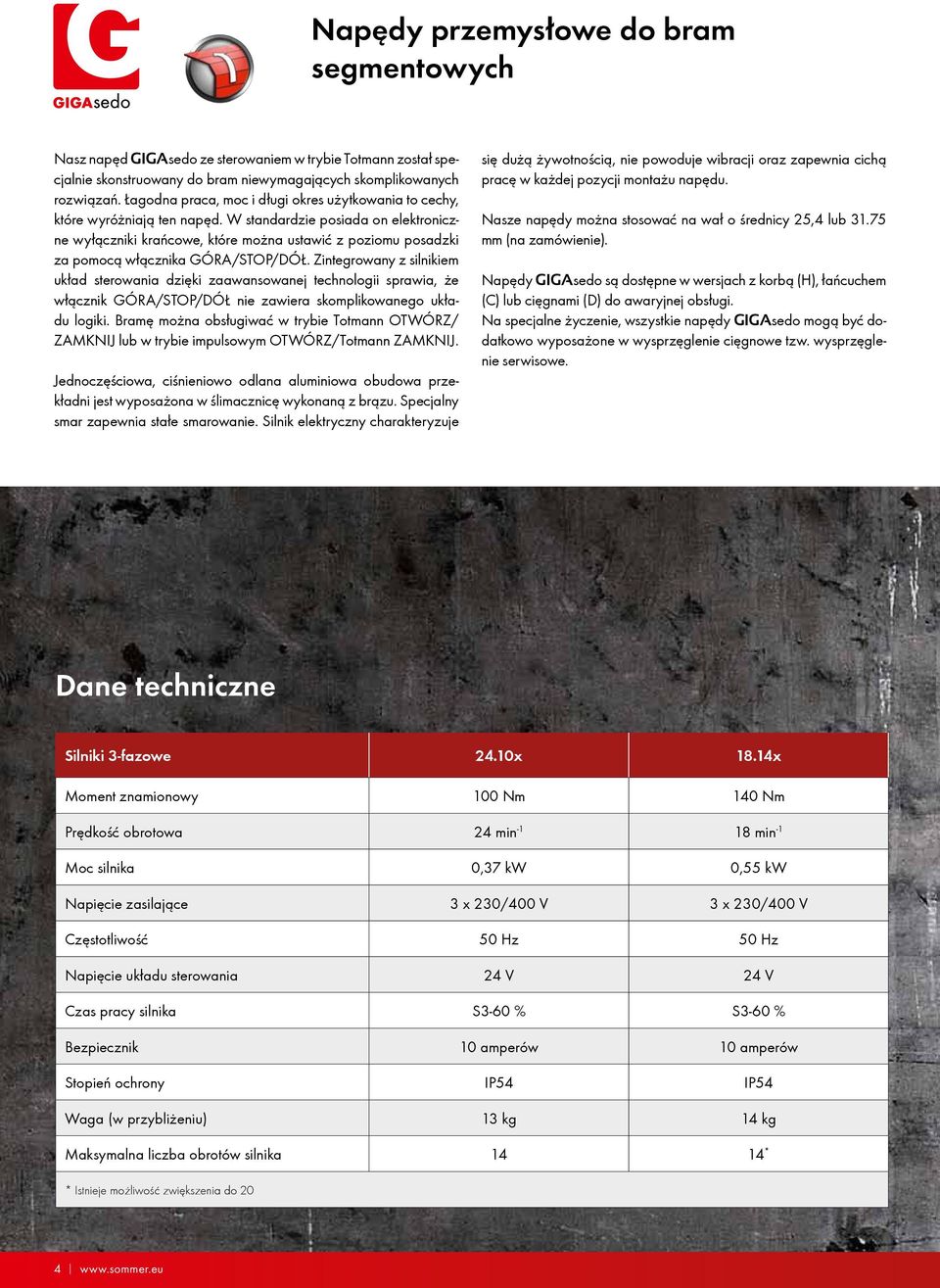

4 Napędy przemysłowe do bram segmentowych Nasz napęd GIGAsedo ze sterowaniem w trybie Totmann został specjalnie skonstruowany do bram niewymagających skomplikowanych rozwiązań. Łagodna praca, moc i długi okres użytkowania to cechy, które wyróżniają ten napęd. W standardzie posiada on elektroniczne wyłączniki krańcowe, które można ustawić z poziomu posadzki za pomocą włącznika GÓRA/STOP/DÓŁ. Zintegrowany z silnikiem układ sterowania dzięki zaawansowanej technologii sprawia, że włącznik GÓRA/STOP/DÓŁ nie zawiera skomplikowanego układu logiki. Bramę można obsługiwać w trybie Totmann OTWÓRZ/ ZAMKNIJ lub w trybie impulsowym OTWÓRZ/Totmann ZAMKNIJ. Jednoczęściowa, ciśnieniowo odlana aluminiowa obudowa przekładni jest wyposażona w ślimacznicę wykonaną z brązu. Specjalny smar zapewnia stałe smarowanie. Silnik elektryczny charakteryzuje się dużą żywotnością, nie powoduje wibracji oraz zapewnia cichą pracę w każdej pozycji montażu napędu. Nasze napędy można stosować na wał o średnicy 25,4 lub mm (na zamówienie). Napędy GIGAsedo są dostępne w wersjach z korbą (H), łańcuchem (C) lub cięgnami (D) do awaryjnej obsługi. Na specjalne życzenie, wszystkie napędy GIGAsedo mogą być dodatkowo wyposażone w wysprzęglenie cięgnowe tzw. wysprzęglenie serwisowe. Dane techniczne Silniki 3-fazowe 24.10x 18.14x Moment znamionowy 100 Nm 140 Nm Prędkość obrotowa 24 min min -1 Moc silnika 0,37 kw 0,55 kw Napięcie zasilające 3 x 230/400 V 3 x 230/400 V Częstotliwość 50 Hz 50 Hz Napięcie układu sterowania 24 V 24 V Czas pracy silnika S3-60 % S3-60 % Bezpiecznik 10 amperów 10 amperów Stopień ochrony IP54 IP54 Waga (w przybliżeniu) 13 kg 14 kg Maksymalna liczba obrotów silnika * * Istnieje możliwość zwiększenia do

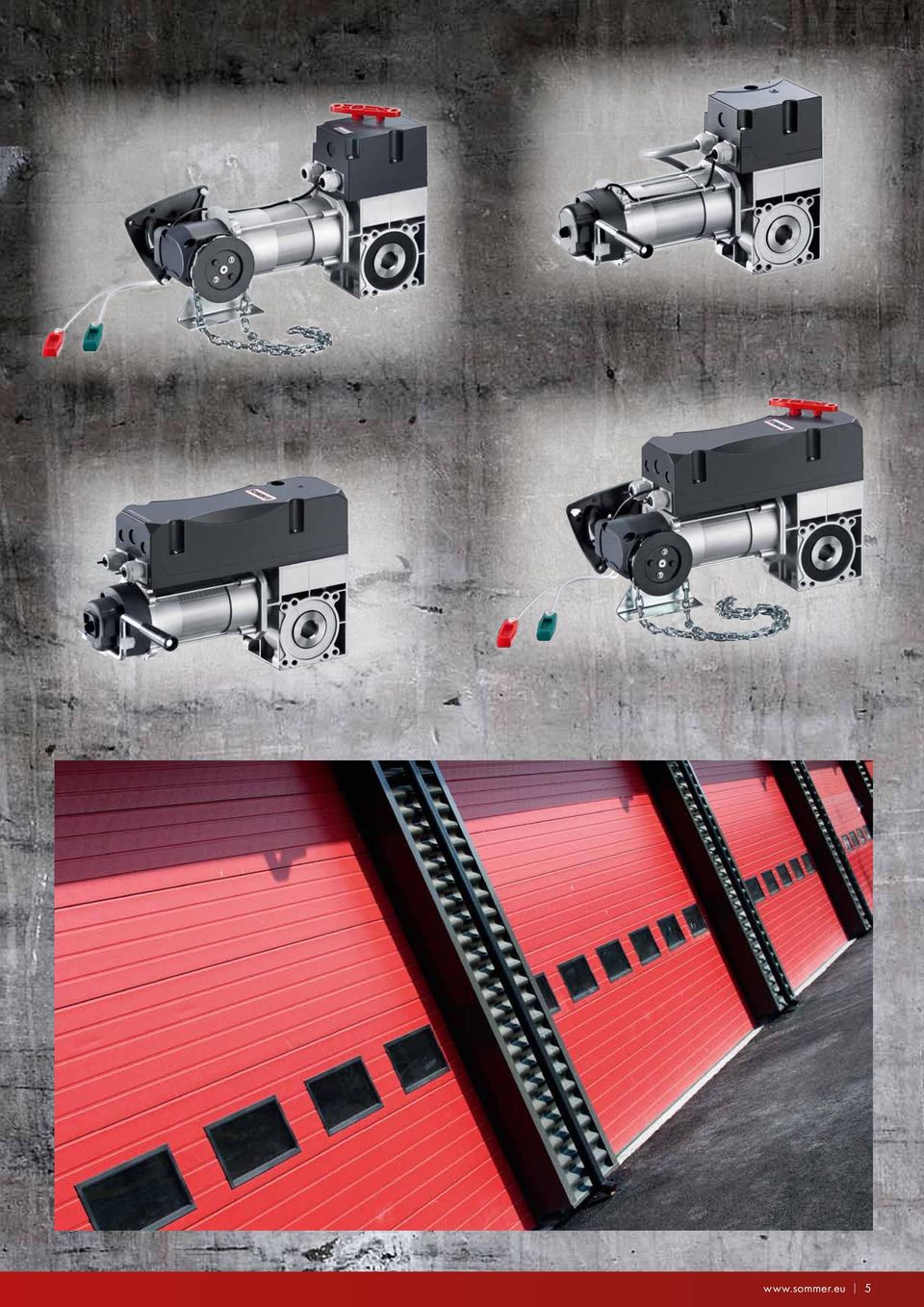

5 5

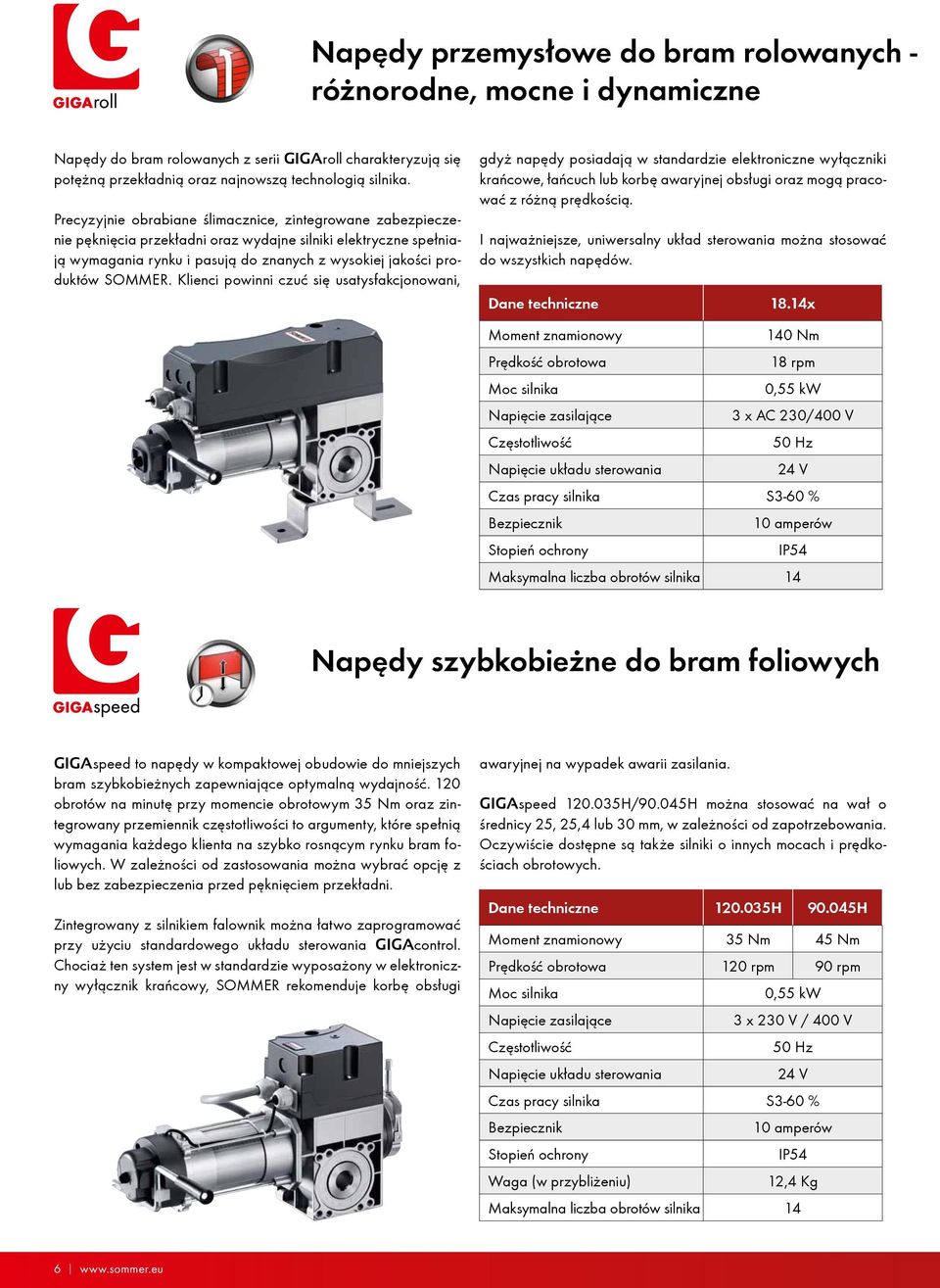

6 Napędy przemysłowe do bram rolowanych - różnorodne, mocne i dynamiczne Napędy do bram rolowanych z serii GIGAroll charakteryzują się potężną przekładnią oraz najnowszą technologią silnika. Precyzyjnie obrabiane ślimacznice, zintegrowane zabezpieczenie pęknięcia przekładni oraz wydajne silniki elektryczne spełniają wymagania rynku i pasują do znanych z wysokiej jakości produktów SOMMER. Klienci powinni czuć się usatysfakcjonowani, gdyż napędy posiadają w standardzie elektroniczne wyłączniki krańcowe, łańcuch lub korbę awaryjnej obsługi oraz mogą pracować z różną prędkością. I najważniejsze, uniwersalny układ sterowania można stosować do wszystkich napędów. Dane techniczne 18.14x Moment znamionowy 140 Nm Prędkość obrotowa 18 rpm Moc silnika 0,55 kw Napięcie zasilające 3 x AC 230/400 V Częstotliwość 50 Hz Napięcie układu sterowania 24 V Czas pracy silnika S3-60 % Bezpiecznik 10 amperów Stopień ochrony IP54 Maksymalna liczba obrotów silnika 14 Napędy szybkobieżne do bram foliowych GIGAspeed to napędy w kompaktowej obudowie do mniejszych bram szybkobieżnych zapewniające optymalną wydajność. 120 obrotów na minutę przy momencie obrotowym 35 Nm oraz zintegrowany przemiennik częstotliwości to argumenty, które spełnią wymagania każdego klienta na szybko rosnącym rynku bram foliowych. W zależności od zastosowania można wybrać opcję z lub bez zabezpieczenia przed pęknięciem przekładni. Zintegrowany z silnikiem falownik można łatwo zaprogramować przy użyciu standardowego układu sterowania GIGAcontrol. Chociaż ten system jest w standardzie wyposażony w elektroniczny wyłącznik krańcowy, SOMMER rekomenduje korbę obsługi awaryjnej na wypadek awarii zasilania. GIGAspeed H/90.045H można stosować na wał o średnicy 25, 25,4 lub 30 mm, w zależności od zapotrzebowania. Oczywiście dostępne są także silniki o innych mocach i prędkościach obrotowych. Dane techniczne H H Moment znamionowy 35 Nm 45 Nm Prędkość obrotowa 120 rpm 90 rpm Moc silnika Napięcie zasilające Częstotliwość Napięcie układu sterowania 0,55 kw 3 x 230 V / 400 V 50 Hz 24 V Czas pracy silnika S3-60 % Bezpiecznik Stopień ochrony Waga (w przybliżeniu) 10 amperów IP54 12,4 Kg Maksymalna liczba obrotów silnika

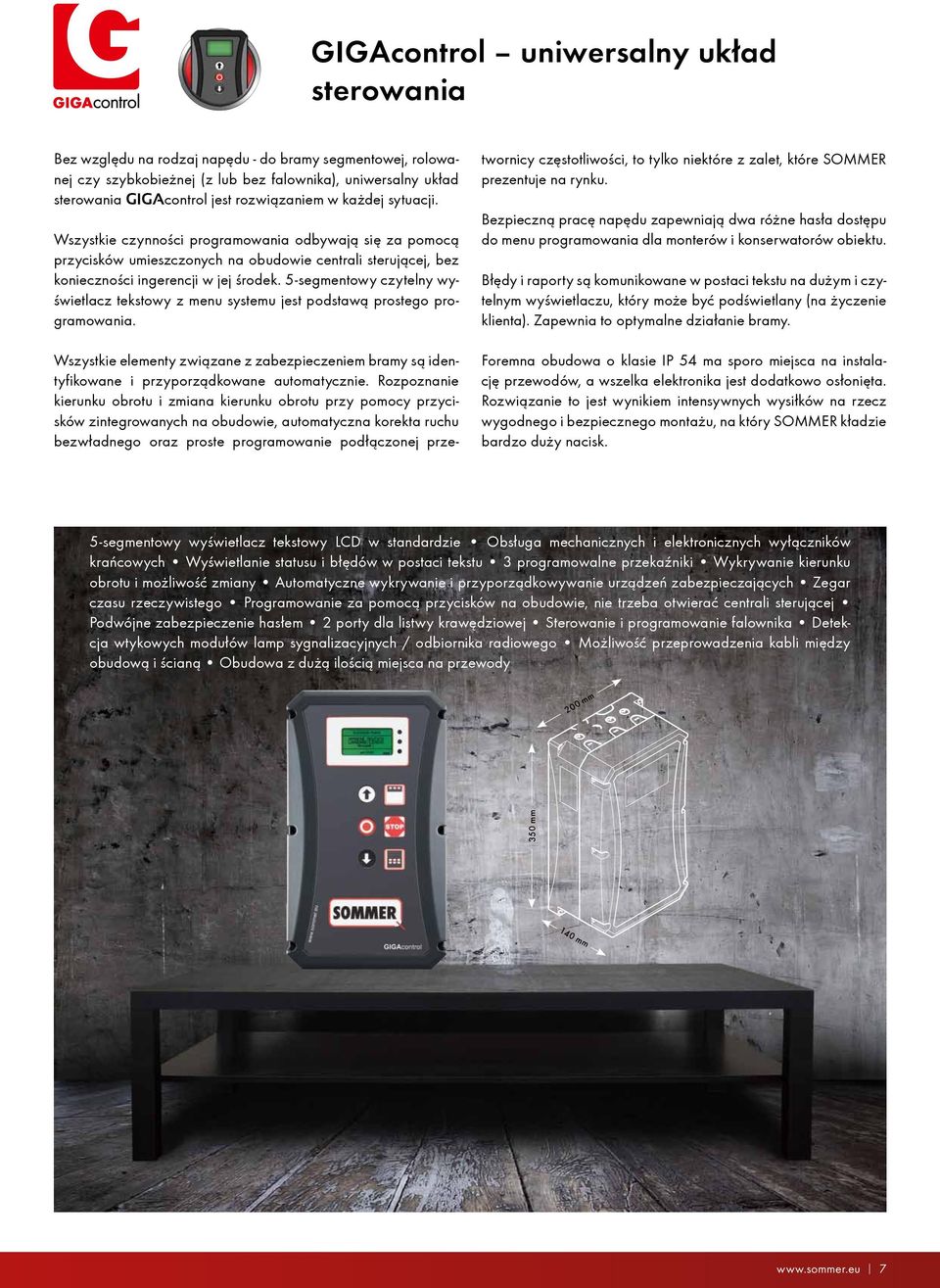

7 140 mm GIGAcontrol uniwersalny układ sterowania Bez względu na rodzaj napędu - do bramy segmentowej, rolowanej czy szybkobieżnej (z lub bez falownika), uniwersalny układ sterowania GIGAcontrol jest rozwiązaniem w każdej sytuacji. Wszystkie czynności programowania odbywają się za pomocą przycisków umieszczonych na obudowie centrali sterującej, bez konieczności ingerencji w jej środek. 5-segmentowy czytelny wyświetlacz tekstowy z menu systemu jest podstawą prostego programowania. Wszystkie elementy związane z zabezpieczeniem bramy są identyfikowane i przyporządkowane automatycznie. Rozpoznanie kierunku obrotu i zmiana kierunku obrotu przy pomocy przycisków zintegrowanych na obudowie, automatyczna korekta ruchu bezwładnego oraz proste programowanie podłączonej przetwornicy częstotliwości, to tylko niektóre z zalet, które SOMMER prezentuje na rynku. Bezpieczną pracę napędu zapewniają dwa różne hasła dostępu do menu programowania dla monterów i konserwatorów obiektu. Błędy i raporty są komunikowane w postaci tekstu na dużym i czytelnym wyświetlaczu, który może być podświetlany (na życzenie klienta). Zapewnia to optymalne działanie bramy. Foremna obudowa o klasie IP 54 ma sporo miejsca na instalację przewodów, a wszelka elektronika jest dodatkowo osłonięta. Rozwiązanie to jest wynikiem intensywnych wysiłków na rzecz wygodnego i bezpiecznego montażu, na który SOMMER kładzie bardzo duży nacisk. 5-segmentowy wyświetlacz tekstowy LCD w standardzie Obsługa mechanicznych i elektronicznych wyłączników krańcowych Wyświetlanie statusu i błędów w postaci tekstu 3 programowalne przekaźniki Wykrywanie kierunku obrotu i możliwość zmiany Automatyczne wykrywanie i przyporządkowywanie urządzeń zabezpieczających Zegar czasu rzeczywistego Programowanie za pomocą przycisków na obudowie, nie trzeba otwierać centrali sterującej Podwójne zabezpieczenie hasłem 2 porty dla listwy krawędziowej Sterowanie i programowanie falownika Detekcja wtykowych modułów lamp sygnalizacyjnych / odbiornika radiowego Możliwość przeprowadzenia kabli między obudową i ścianą Obudowa z dużą ilością miejsca na przewody 200 mm 350 mm 7

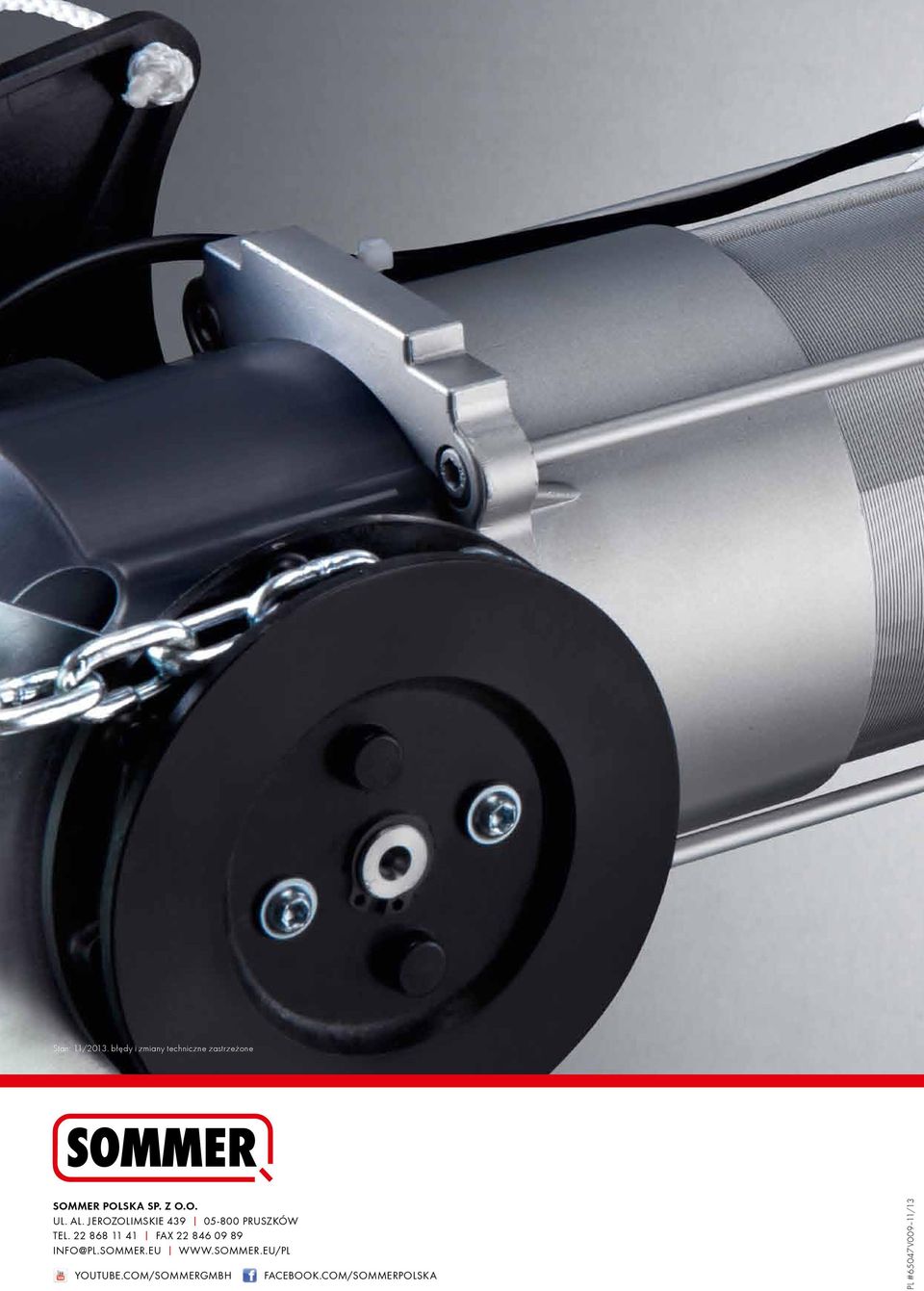

8 Stan: 11/2013. błędy i zmiany techniczne zastrzeżone SOMMER Polska Sp. z o.o. ul. Al. Jerozolimskie Pruszków Tel Fax info@pl.sommer.eu YouTube.com/sommergmbh Facebook.com/sommerpolska PL #65047V009 11/13
