CND Wysokociśnieniowe pompy zasilające x x45. 1x45 1,6 R5 10. r6 (Ø70) Ø200. Ø90 h9 (Ø184) 1x45 A 1,6 Ø65 H7 Ø250 Ø350

Transkrypt

1 x x45 h 0,01A h 0,03 A 1x45 1,6 1x45 1,6 h 0,03 A R h 0,03/Ø70A Ø250 Ø240 r6 Ø215 (Ø70) Ø50 3,2 b 0,02/Ø55 A x45 A 1,6 1X45 3,2 Ø65 H7 Ø90 h9 (Ø184) Ø200 Ø230 r6 Ø240 Ø (77.5) CND Wysokociśnieniowe pompy zasilające

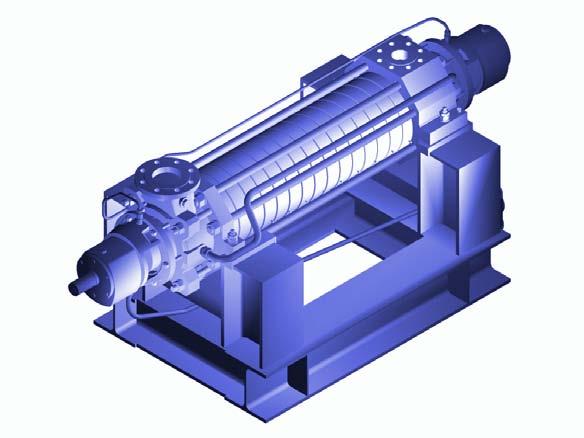

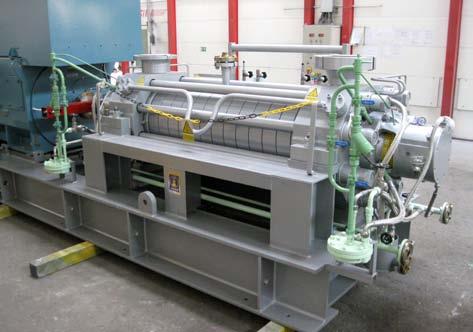

2 Wysokociśnieniowe Pompy Zasilające Przykładowe oznaczenie modelu CND Oznaczenie typoszeregu Oznaczenie modelu pumpy 3 CND Oznaczenie części hydraulicznej 7.1 Nominalna średnica króćca tłocznego 150 Typy łożysk, smarowanie cnd 1, 2 3, 4, 5 Łożyska poprz. Łożyska wzdł. Smarowanie ślizgowe toczne ślizgowe toczne pierścień smarujący * Zależnie od liczby stopni i rozmiaru pompy. ciśnieniowe Liczba stopni pompy 13 Numer zmiany konstrukcyjnej 000 Dane techniczne Wydajność Q 1, C Wysokość Podnoszenia H do 3000 m Temperatura wody t do 200 C Ciśnienie na ssaniu p s do 0,4 MPa Uszczelnienie wału Pompy mogą być wyposażone w uszczelnienie miękkie lub i mechaniczne. Napęd Pompa może być napędzana silnikiem elektrycznym bezpośrednio lub przez przekładnię oraz turbiną. USYTUOWANIE KRÓĆCÓW Prędkość obrotowa n do 3600 obr/min Zastosowanie Do zasilania kotłów w elektrowniach konwencjonalnych, ciepłowniach, elektrowniach przemysłowych, oraz jako źródło wody pod wysokim ciśnieniem w różnych gałęziach przemysłu i przy wydobyciu ropy naftowej. 1, 2 cnd Mała liczba stopni Duża liczba stopni Króciec ssanie tłoczenie ssanie tłoczenie Kierunek (patrząc od sprzęgła) Wykonanie Poziome wielostopniowe pompy odśrodkowe z promieniowymi wirnikami. W mniejszych pompach uszczelnienie części ciśnieniowej za pomocą pierścieni O-ring, w większych typu metal-metal. Konstrukcja pompy umożliwia Zimny start. Łożyska Łożyska znajdują się w dwóch korpusach łożyskowych po obu końcach pompy. Siły osiowe W celu zrównoważenia sił osiowych wału stosuje się tarczę wyrównawczą lub tłok odciążający połączony z łożyskiem oporowym. 3, 4, 5 Mała liczba stopni Duża liczba stopni ssanie tłoczenie ssanie tłoczenie Kołnierze Standardowo wg normy DIN. Opcjonalnie wg innej normy na życzenie klienta. Dokumentacja Dokumenty kontroli jakości zgodnie z normą ISO

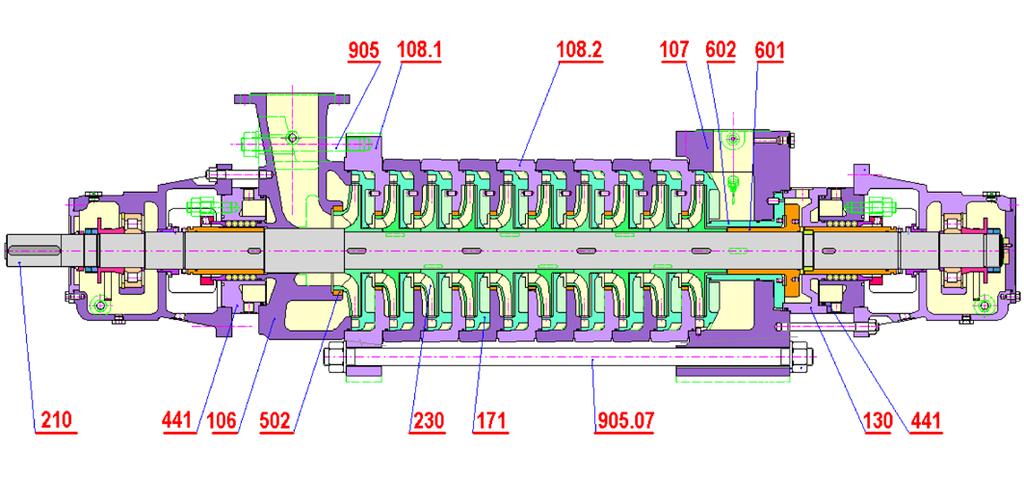

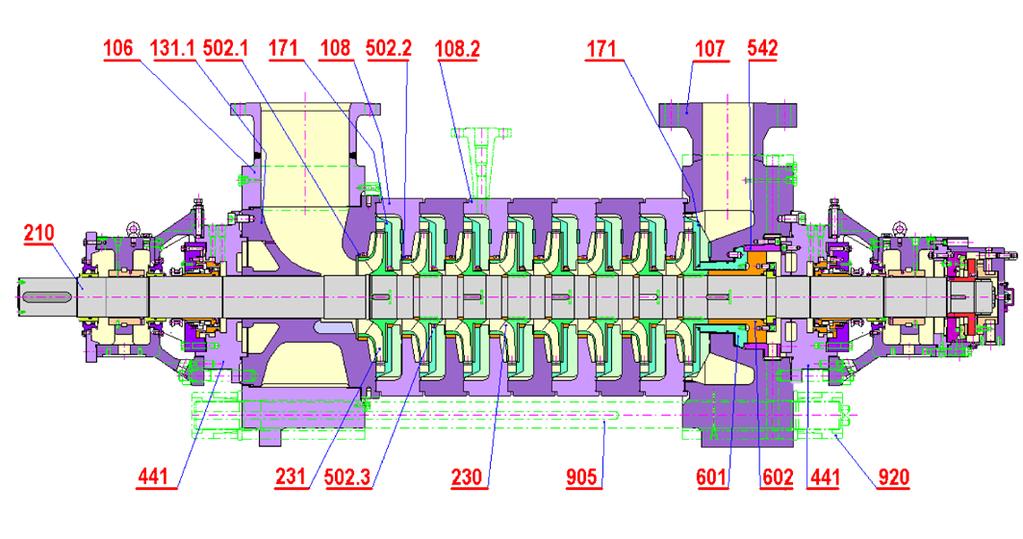

3 PRZEKRÓJ POMPY CND 1, 2 Części pompy, numeracja wg. DIN Poz. Część Materiał 106 Korpus ssący QT 107 Korpus tłoczny St Korpus pierwszego st Korpus stopnia Osłona termiczna Kierownica Poz. 210 Wał Część QT Materiał 230 Wirnik Korpus uszczelnienia Pierścień uszczelniający Tarcza wyrównawcza Płyta oporowa Śruba ściągająca QT 920 Nakrętka QT 3

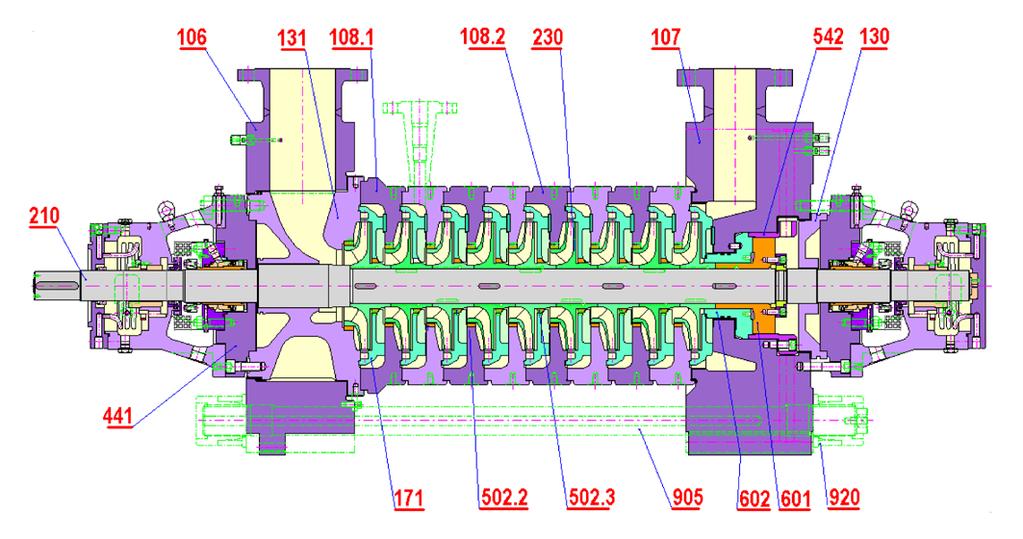

4 PRZEKRÓJ POMPY CND 3, 4 Poz. Część Materiał 106 Korpus ssący St Korpus tłoczny St Korpus pierwszego st Korpus stopnia Osłona termiczna Korpus wlotowy Kierownica Wał Wirnik Korpus uszczelnienia Pierścień uszczelniający Pierścień dystansowy Tarcza wyrównawcza Płyta oporowa Śruba ściągająca Nakrętka

5 PRZEKRÓJ POMPY CND 5 Poz. Część Materiał 106 Korpus ssący St Korpus tłoczny St Korpus stopnia Osłona termiczna Korpus wlotowy Kierownica Wał , 231 Wirnik Korpus uszczelnienia Pierścień uszczelniający Pierścień dystansowy Tarcza wyrównawcza Płyta oporowa Śruba ściągająca Nakrętka

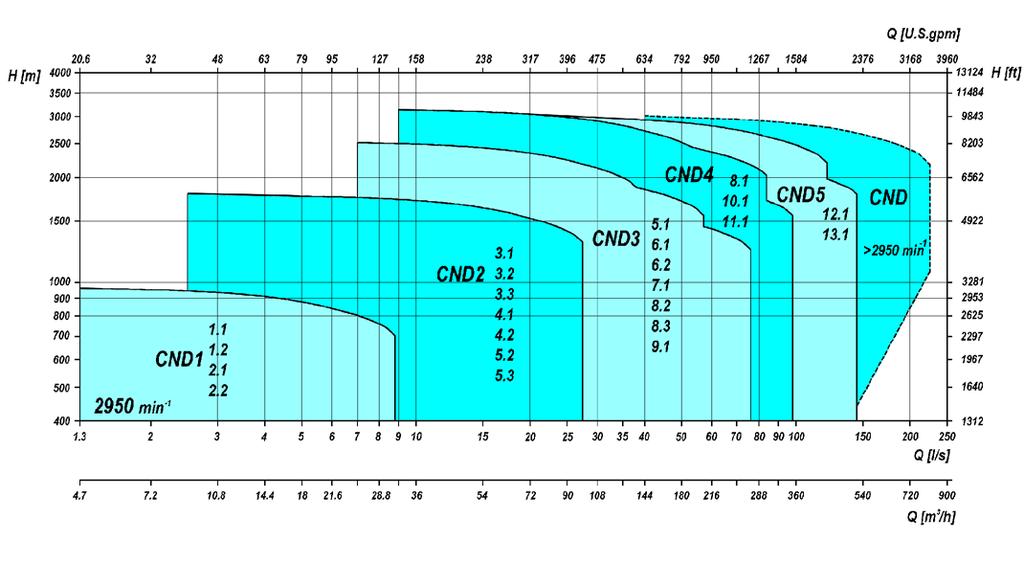

6 Obszar roboczy 6

7 karta doboru PomPy 1 Liczba wymaganych pomp Medium 2 Pompowana ciecz (specyfikacja) Temperatura t ( C) Parametry znamionowe Wydajność Q G (l/s) Wysokość podnoszenia H G (m) 3 Upust Qm (l/s) Ciśnienie na upuście pm (MPa) Ciśnienie w zbiorniku zasilającym p v (MPa) Ciśnienie w króćcu ssącym p 1 (MPa) 4 Praca pompy Z obsługą Automatyczna Króćce DN PN Norma Pozycja (patrząc od sprzęgła) 5 Ssanie Tłoczenie Upust 6 Uszccelnienie wału Uszczelnienie sznurowe Uszczelnienie mechaniczne 7 Chłodzenie Z wolnym odpływem Z odpływem ciśnieniowym 8 Rama fundamentowa Pompa Agregat Napęd Wykonanie ramy Standardowe Zgodne z API 610 Wyposażenie 9 Napęd Śruby fundamentowe Do otworu ślepego Silnik elektryczny Silnik elektryczny z falownikiem Przez podłogę Turbina 10 Wymagania szczegółowe (oprzyrządowanie, diagnostyka, kontrola jakości, dokumentacja, itp.) Sprzęgło hydrauliczne 7
