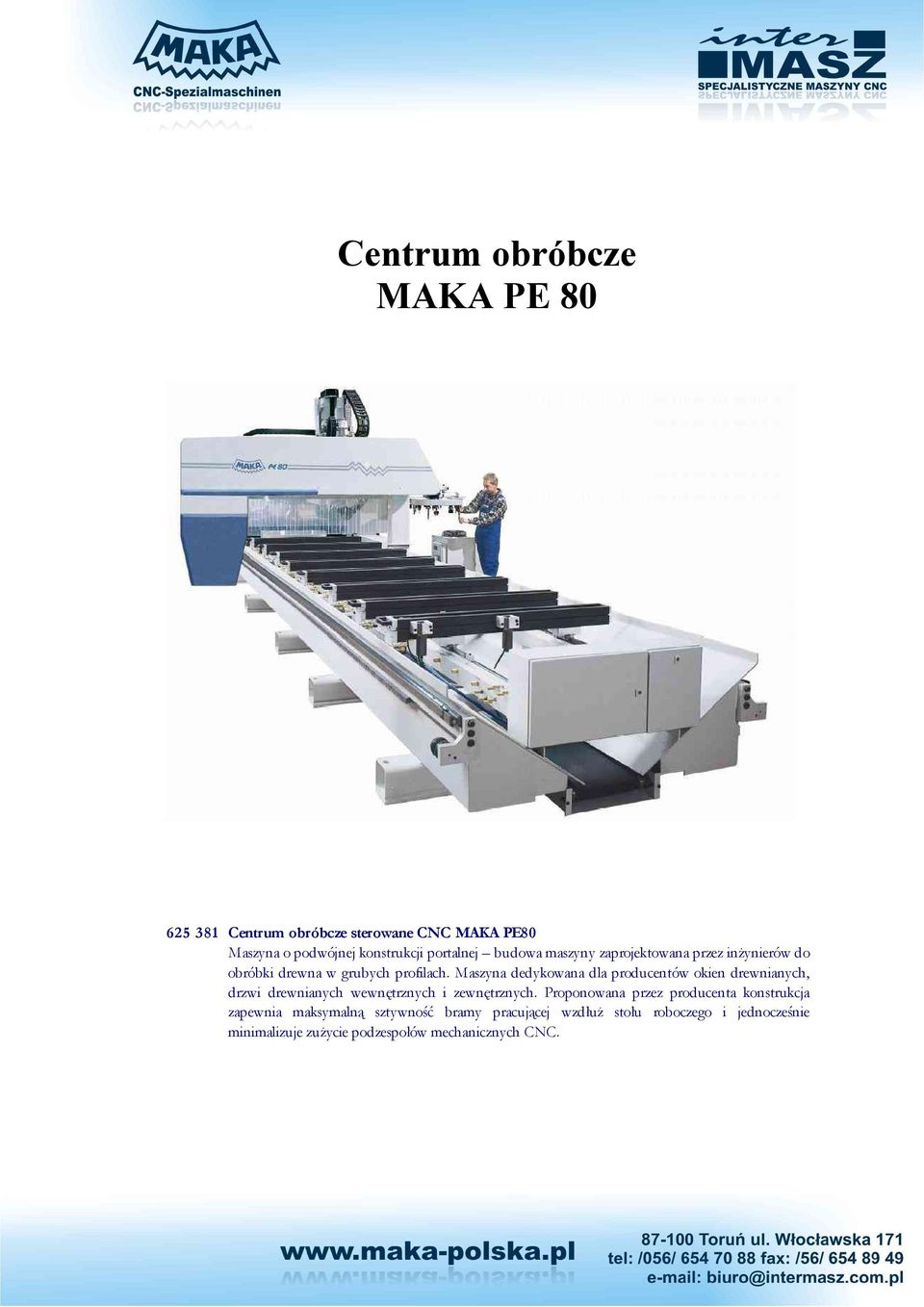

1 Centrum obróbcze MAKA PE Centrum obróbcze sterowane CNC MAKA PE80 Maszyna o podwójnej konstrukcji portalnej budowa maszyny zaprojektowana przez inżynierów do obróbki drewna w grubych profilach. Maszyna dedykowana dla producentów okien drewnianych, drzwi drewnianych wewnętrznych i zewnętrznych. Proponowana przez producenta konstrukcja zapewnia maksymalną sztywność bramy pracującej wzdłuż stołu roboczego i jednocześnie minimalizuje zużycie podzespołów mechanicznych CNC.

Maszyna dedykowana dla producentów okien drewnianych, drzwi drewnianych wewnętrznych i zewnętrznych.

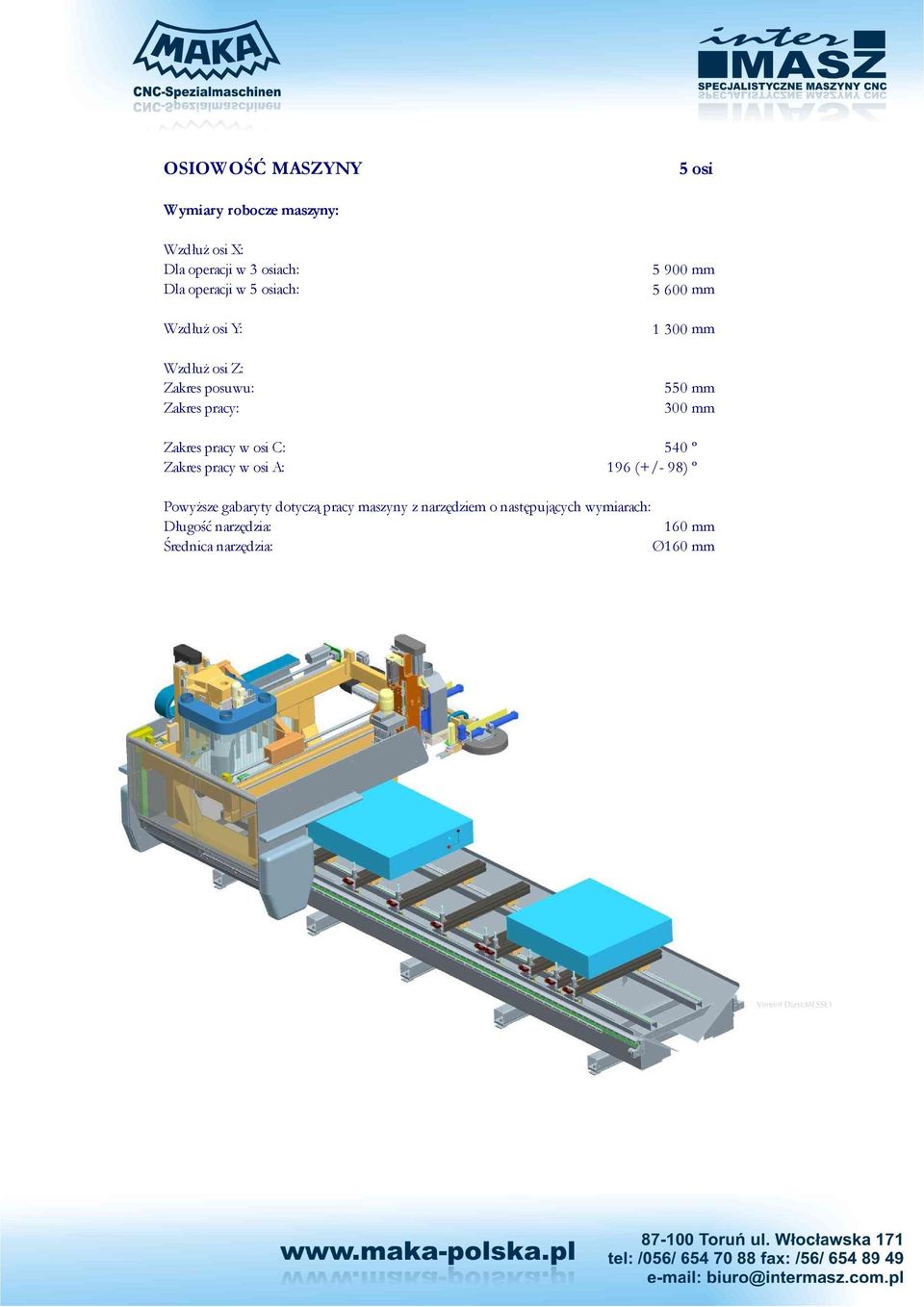

2 OSIOW OŚĆ MASZYNY 5 osi Wymiary robocze maszyny: Wzdłuż osi X: Dla operacji w 3 osiach: Dla operacji w 5 osiach: Wzdłuż osi Y: Wzdłuż osi Z: Zakres posuwu: Zakres pracy: mm mm mm 550 mm 300 mm Zakres pracy w osi C: 540 º Zakres pracy w osi A: 196 (+/- 98) º Powyższe gabaryty dotyczą pracy maszyny z narzędziem o następujących wymiarach: Długość narzędzia: 160 mm Średnica narzędzia: Ø160 mm

300 mm Zakres pracy w osi C: 540 º Zakres pracy w osi A: 196 (+/- 98) º Powyższe gabaryty dotyczą

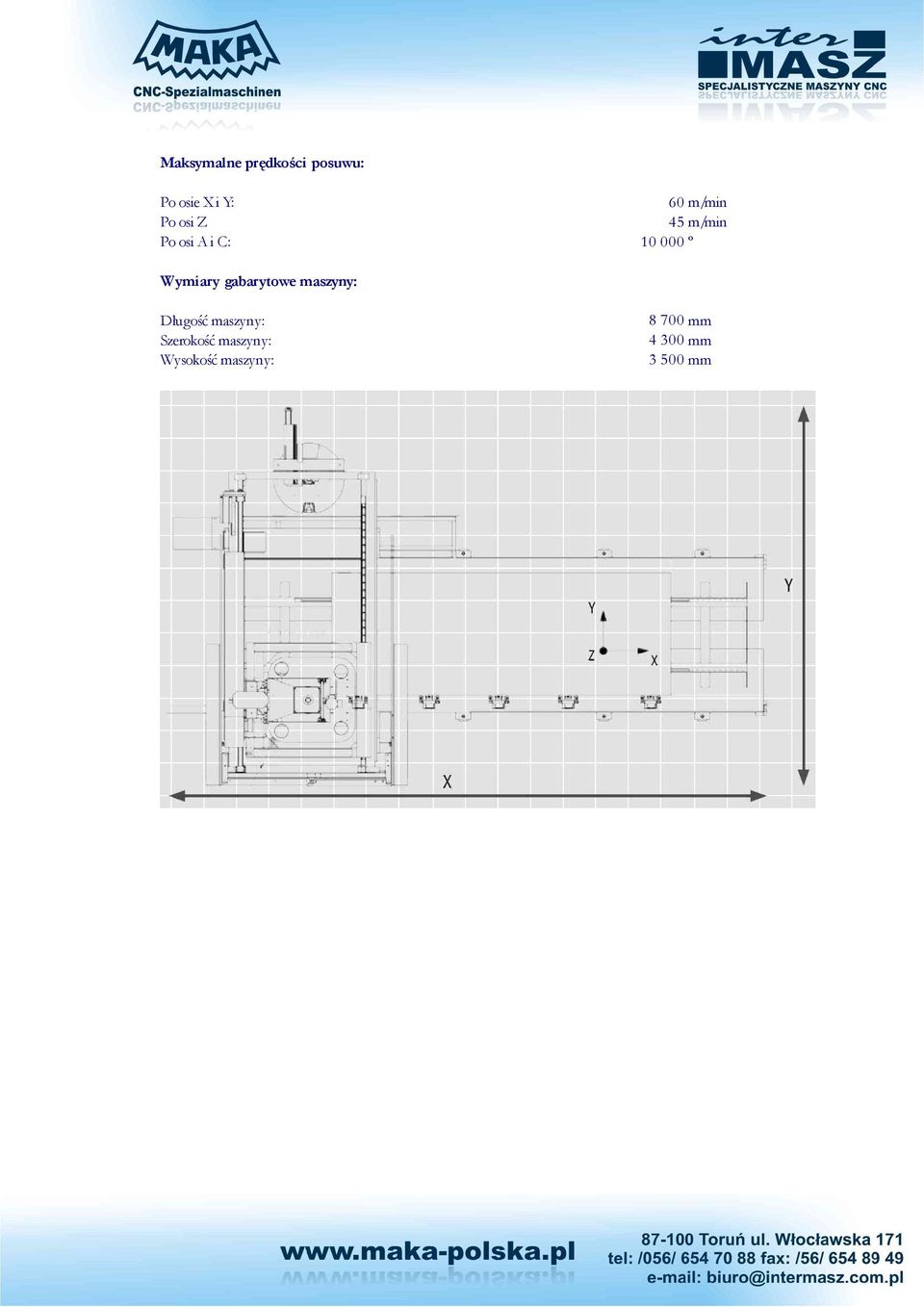

3 Maksymalne prędkości posuwu: Po osie X i Y: 60 m/min Po osi Z 45 m/min Po osi A i C: º Wymiary gabarytowe maszyny: Długość maszyny: Szerokość maszyny: Wysokość maszyny: mm mm mm

4 Wrzeciono frezarskie maszyny: Agregat frezarski zamontowany pod kątem 50º. Taki system zapewnia minimalizację napięć i naprężeń w trakcie pracy wrzeciona w materiale. Motor silnika głównego wrzeciona pracuje w systemie chłodzenia cieczą. Zapewnia to bezpieczną pracę silnika, zwiększa jego żywotność oraz wydłuża trwałość łożyskowania. Agregat frezarski osłonięty kołnierzem wspomagającym oczyszczanie w czasie pracy z odpadów. Wysokość pracy kołnierza regulowana przez sterownik. Moc wrzeciona: System chłodzenia wrzeciona: Maksymalne obroty wrzeciona: System mocowania narzędzia: 10 kw cieczą obr/min HSK F63

Motor silnika głównego wrzeciona pracuje w systemie chłodzenia cieczą.

5 Magazynek narzędzi: Wymiennik narzędzi zamontowany na suporcie maszyny dzięki czemu skrócono do minimum czas poprania przez wrzeciono narzędzia. Magazynek posiada konstrukcję talerzową zapewniającą kompaktową budowę i szybkie przezbrojenie na inny komplet narzędzi. Pojemność magazynka 20 pozycji Maksymalna pojemność magazynka osiągalna przy następujących parametrach narzędzi: długość narzędzia 90mm, średnica Ø160 mm. Przy użyciu piły o średnicy Ø300 mm, narzędzie takie zajmuje 3 pozycje w magazynku. Maksymalna masa pojedynczego narzędzia to 4,5 kg (z uchwytem HSK). Maksymalna masa wszystkich narzędzi w magazynku 50 kg (z uchwytem HSK)

Pojemność magazynka 20 pozycji Maksymalna pojemność magazynka osiągalna przy następujących parametrach narzędzi: długość narzędzia 90mm, średnica Ø160 mm.

6 Sterowanie maszyny: Sterowanie BWO do obróbki elementów w 5 osiach, wyposażone w dotykowy panel dotykowy. Możliwość ustawienie sterowanie w pobliżu danego pola obróbczego. Rodzaj sterownika: BWO 920 Pamięć: 1 MB Wielkość ekranu 10,4 `` Konstrukcja sterownia: mobilny panel

Możliwość ustawienie sterowanie w pobliżu danego pola obróbczego.

7 Mocowanie elementów: Stół maszyny ma charakter trawersów- belek zamontowanych przy pomocy prowadnic liniowych. Trawersy ręcznie przestawiane wzdłuż osi X. Rodzaj stołu: Ilość belek na stole maszyny: Belki przestawne wzdłuż osi X. belkowy 8 sztuk System przyssaw do mocowania podciśnieniowego. Poszczególne przyssawy skonstruowane z 2 elementów: 1.)Podpory podstawowe dla ssawek talerzowych, wyposążone w zawór. Wysokość konstrukcyjna 180 mm. Podciśnienie doprowadzone poprzez wąż elastyczny ze szybkozłączem. 2.) Ssawki talerzowe nakładane na podpory, w kształcie koła. Mocowanie pneumatyczne: Ilość przyssaw: Średnica przyssawek: przyssawy 12 sztuk Ø 110 mm

Poszczególne przyssawy skonstruowane z 2 elementów: 1.)Podpory podstawowe dla ssawek talerzowych, wyposążone w zawór. Wysokość konstrukcyjna 180 mm.

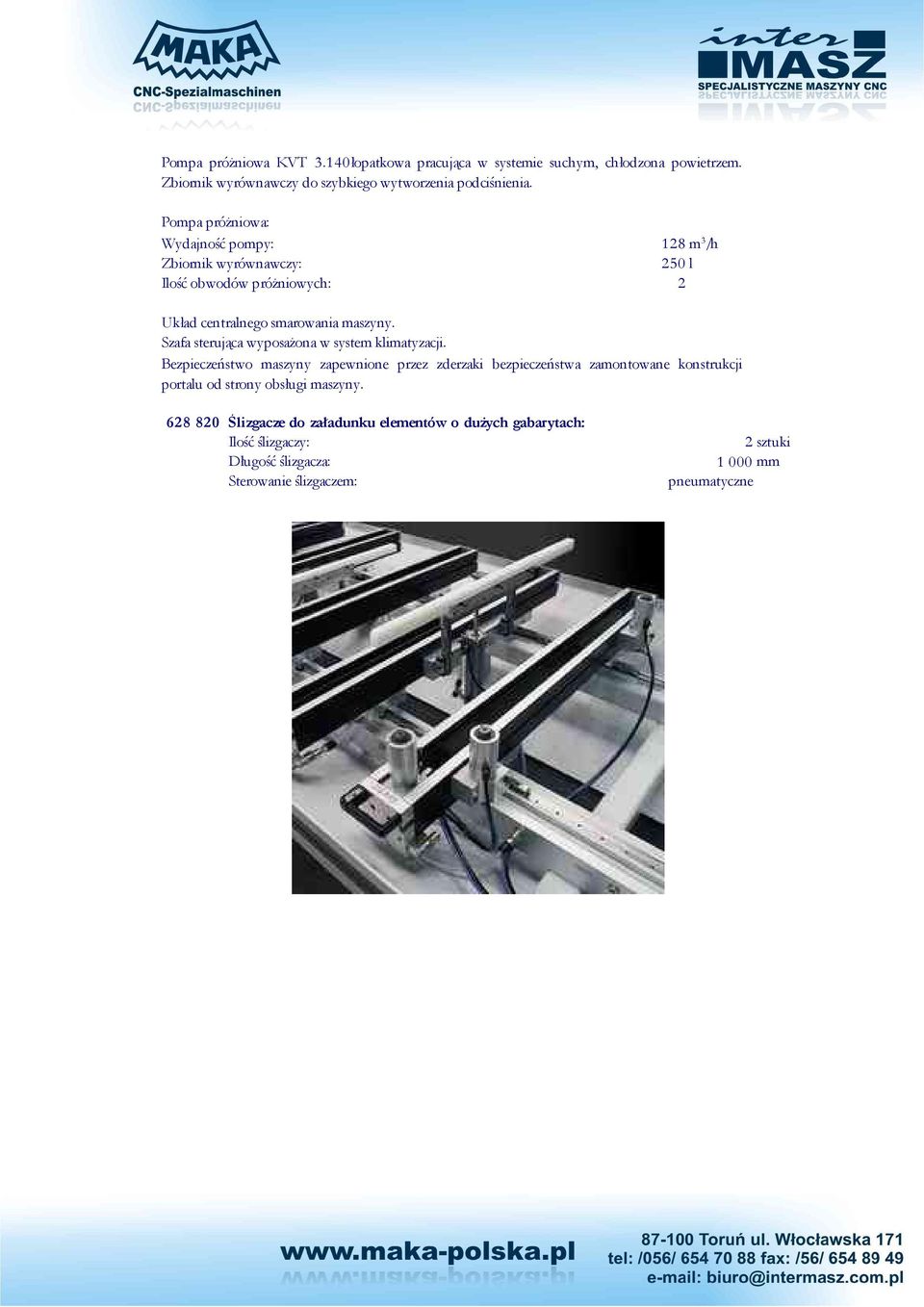

8 Pompa próżniowa KVT 3.140łopatkowa pracująca w systemie suchym, chłodzona powietrzem. Zbiornik wyrównawczy do szybkiego wytworzenia podciśnienia. Pompa próżniowa: Wydajność pompy: 128 m 3 /h Zbiornik wyrównawczy: 250 l Ilość obwodów próżniowych: 2 Układ centralnego smarowania maszyny. Szafa sterująca wyposażona w system klimatyzacji. Bezpieczeństwo maszyny zapewnione przez zderzaki bezpieczeństwa zamontowane konstrukcji portalu od strony obsługi maszyny Ślizgacze do załadunku elementów o dużych gabarytach: Ilość ślizgaczy: Długość ślizgacza: Sterowanie ślizgaczem: 2 sztuki mm pneumatyczne

Szafa sterująca wyposażona w system klimatyzacji.

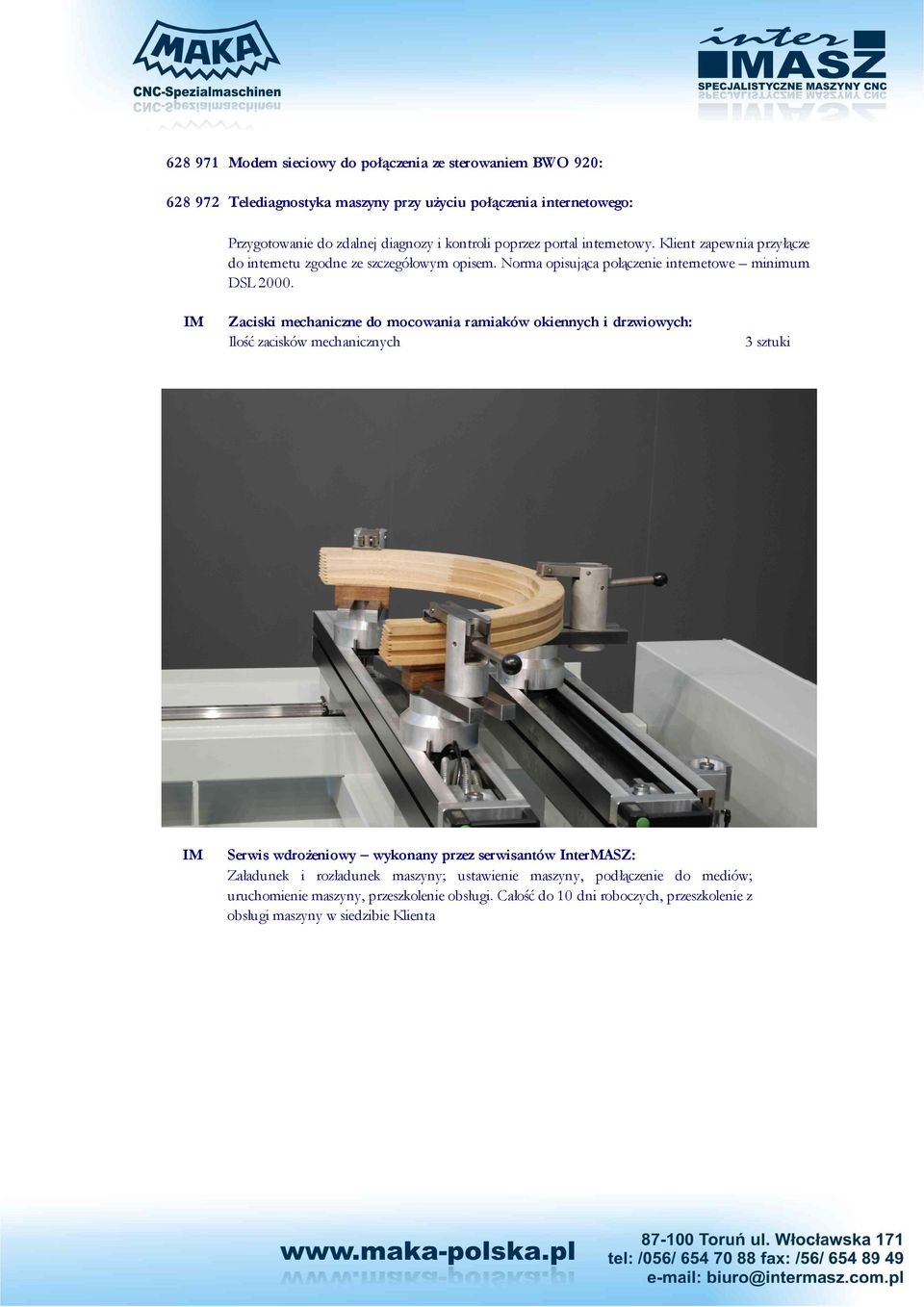

9 Modem sieciowy do połączenia ze sterowaniem BWO 920: Telediagnostyka maszyny przy użyciu połączenia internetowego: Przygotowanie do zdalnej diagnozy i kontroli poprzez portal internetowy. Klient zapewnia przyłącze do internetu zgodne ze szczegółowym opisem. Norma opisująca połączenie internetowe minimum DSL IM Zaciski mechaniczne do mocowania ramiaków okiennych i drzwiowych: Ilość zacisków mechanicznych 3 sztuki IM Serwis wdrożeniowy wykonany przez serwisantów InterMASZ: Załadunek i rozładunek maszyny; ustawienie maszyny, podłączenie do mediów; uruchomienie maszyny, przeszkolenie obsługi. Całość do 10 dni roboczych, przeszkolenie z obsługi maszyny w siedzibie Klienta

IM Zaciski mechaniczne do mocowania ramiaków okiennych i drzwiowych: Ilość zacisków mechanicznych 3 sztuki IM Serwis wdrożeniowy wykonany przez serwisantów InterMASZ:

10 Dodatkowe wyposażenie maszyny: Zwiększenie pojemności magazynka narzędzi (zamiast 20): Pojemność magazynka: 33 pozycje Wzmocnieni mocy wrzeciona frezarskiego (zamiast 1 0 kw): Moc wrzeciona: Taśma transportowa na odpady o dużych gabarytach: Długość taśmy: 15 kw mm

Wzmocnieni mocy wrzeciona frezarskiego (zamiast 1 0 kw): Moc wrzeciona:
