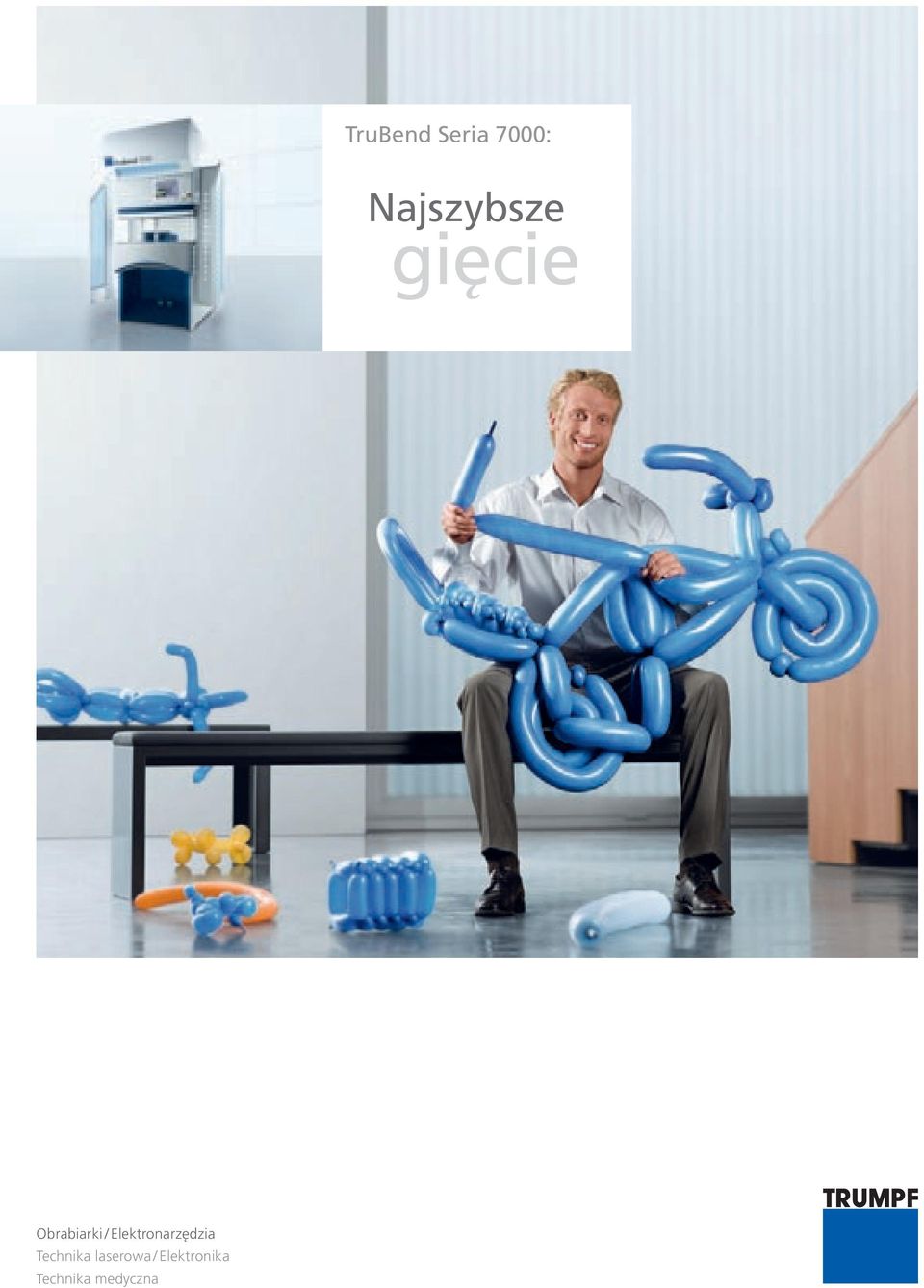

1 TruBend Seria 7000: Najszybsze gięcie Obrabiarki / Elektronarzędzia Technika laserowa / Elektronika Technika medyczna

2 Perfekcyjna współpraca maszyny i człowieka. Większa szybkość dzięki mniejszej wadze. Prasa krawędziowa jest tak szybka, jak operator i na odwrót. Ażeby giąć produktywniej należy nie tylko posiadać dynamiczną maszynę, lecz również należy zadbać o to, aby jej operator miał optymalne warunki pracy. Oba te warunki spełnia nowa prasa krawędziowa firmy TRUMPF TruBend Seria Długość czasu pracy prasy krawędziowej uzależniona jest z jednej strony od szybkości belek gnących, z drugiej zaś od szybkości pozycjonowania zderzaków tylnych. Im mniejszy ciężar musi być przemieszczany, tym lepiej. Dlatego zderzak tylny w prasie TruBend Serii 7000 wykonany jest z lekkich i stabilnych włókien węglowych. Powierzchnie palca zderzaka, na których opierany jest detal, wykonane zostały z hartowanej stali. Dzięki temu TruBend Seria 7000 jednocześnie zapewnia dynamikę i wysoką precyzję obróbki. Bardzo dynamiczny, elektryczny napęd bezpośredni (Tourque- Motor) porusza belki gnące z dużą mocą nawet przy niewielkiej prędkości obrotowej. Napęd ten jest wyjątkowo energooszczędny. 2

3 Duże możliwości ustawienia maszyny zapewniają optymalne dopasowanie do indywidualnych potrzeb operatora. Ergonomia dla większej wydajności. Zmęczony operator to niższa wydajność i gorsza jakość obrabianych detali. Dlatego firma TRUMPF dołożyła wszelkich starań, aby praca na prasie TruBend Serii 7000 nie tylko nie była nużąca, lecz również łatwa i przyjemna. Klucz do tego rozwiązania stanowi szeroko pojęta ergonomia. Stanowisko pracy przy maszynie TruBend Seria 7000 może być ustawiane zgodnie z indywidualnymi preferencjami operatora. Ergonomiczne siedzenie daje operatorowi możliwość pracy w pozycji siedzącej. Specjalne podpórki pod stopy, jak również pod ręce, zapewniają wysoki komfort pracy. Dodatkowo możliwa jest regulacja wysokości umieszczenia pedałów operatora. Ruchomy pulpit sterowniczy z kształtem maszyny zintegrowane jest sterowanie TASC 6000, które jest motorycznie przesuwalne w obszarze do 15 stopni i dzięki temu umożliwia wygodne i bezprzesłonowe programowanie. Dodatkowo, nowoczesna opcja Touchscreen zapewnia operatorowi nieograniczone możliwości. Wykorzystywany również w medycynie system iled zapewnia bardzo dobre oświetlenie obszaru roboczego, zarówno przed, jak i za belką gnącą. Dostarcza on optymalną ilość światła dokładnie w miecjscu, gdzie właśnie odbywa się gięcie. LED nie emituje żadnego ciepła, dzięki czemu czyni pracę operatora przyjemniejszą. Laser liniowy pokazuje linię gięcia na powierzchni blachy. Ta funkcja umożliwia operatorowi pewne i poprawne uderzenie również przy bardzo małych detalach. Operator ustawia panel sterujący pod optymalnym kątem. System ileds optymalnie oświetla obszar roboczy, nie emitując przy tym zbędnego ciepła.

4 TruBend 7018 TruBend 7036 Siła nacisku Długość gięcia Wolna przestrzeń między kolumnami Maks. odstęp stół belka Wysokość zabudowy Wysięg 180 kn 360 kn 510 mm 1020 mm 422 mm 932 mm 420 mm 420 mm 300 mm 300 mm 150 mm 150 mm Prędkości 1 Oś Y prędkość dobiegu 220 mm/s 220 mm/s Oś Y prędkość robocza 2 do 25 mm/s do 25 mm/s Oś Y prędkość powrotu 220 mm/s 220 mm/s Oś X 1000 mm/s 1000 mm/s Oś R 330 mm/s 330 mm/s Oś Z 1000 mm/s 1000 mm/s Dokładność Odchyłka pozycjonowania oś Y Odchyłka pozycjonowania oś X Odchyłka pozycjonowania oś Z 0,002 mm 0,002 mm 0,04 mm 0,04 mm 0,06 mm 0,06 mm 4

5 TruBend 7018 TruBend 7036 Przemieszczenie Skok osi Y Przemieszczenie osi X Maks. zakres zderzaka osi X Przemieszczenie osi R Sterowanie Parametry przyłączy Pobór energii Wymiar i waga Długość i szerokość Wysokość Waga 120 mm 120 mm 240 mm 240 mm 500 mm 500 mm 80 mm 80 mm TASC 6000 TASC kva 6 kva 1295 x 1320 mm 1805 x 1330 mm 2380 mm 2380 mm 1800 kg 2600 kg 1 2 Prędkość posuwu jest dowolnie programowalna. W zależności od wybranej szerokości rowka matrycy i cyklu produkcyjnego. 5

6 Kompaktowa maszyna do małych detali. Prasa krawędziowa TruBend Serii 7000 jest specjalnie przeznaczona do obróbki małych detali. Wielkość arkusza blachy nie powinna przekroczyć rozmiaru DIN-A3. Takie detale często wykorzystywane są do budowy automatów, sprzętów elektrycznych, maszyn i podzespołów. Gięcie ich na dużych i ciężkich prasach to strata miejsca i energii. Elementy do automatów, 6 krawędzi, gięcie 22 sekundy. Płyta montażowa, 5 krawędzi, gięcie 20 sekund. 6

7 Na tej stronie możecie Państwo zobaczyć, jakie detale szczególnie opłaca się obrabiać na prasie TruBend Serii Obudowa, 10 krawędzi, gięcie 55 sekund. Obudowa transformatora, 8 krawędzi, gięcie 35 sekund. 7

8 TRUMPF posiada certyfikat DIN EN ISO 9001 i VDA 6.4 Ident-Nr ? F Zastrzega się prawo zmian TRUMPF Polska Spółka z ograniczoną odpowiedzialnością Sp. k. ul. Łopuszańska 38B Warszawa tel faks info@pl.trumpf.com
