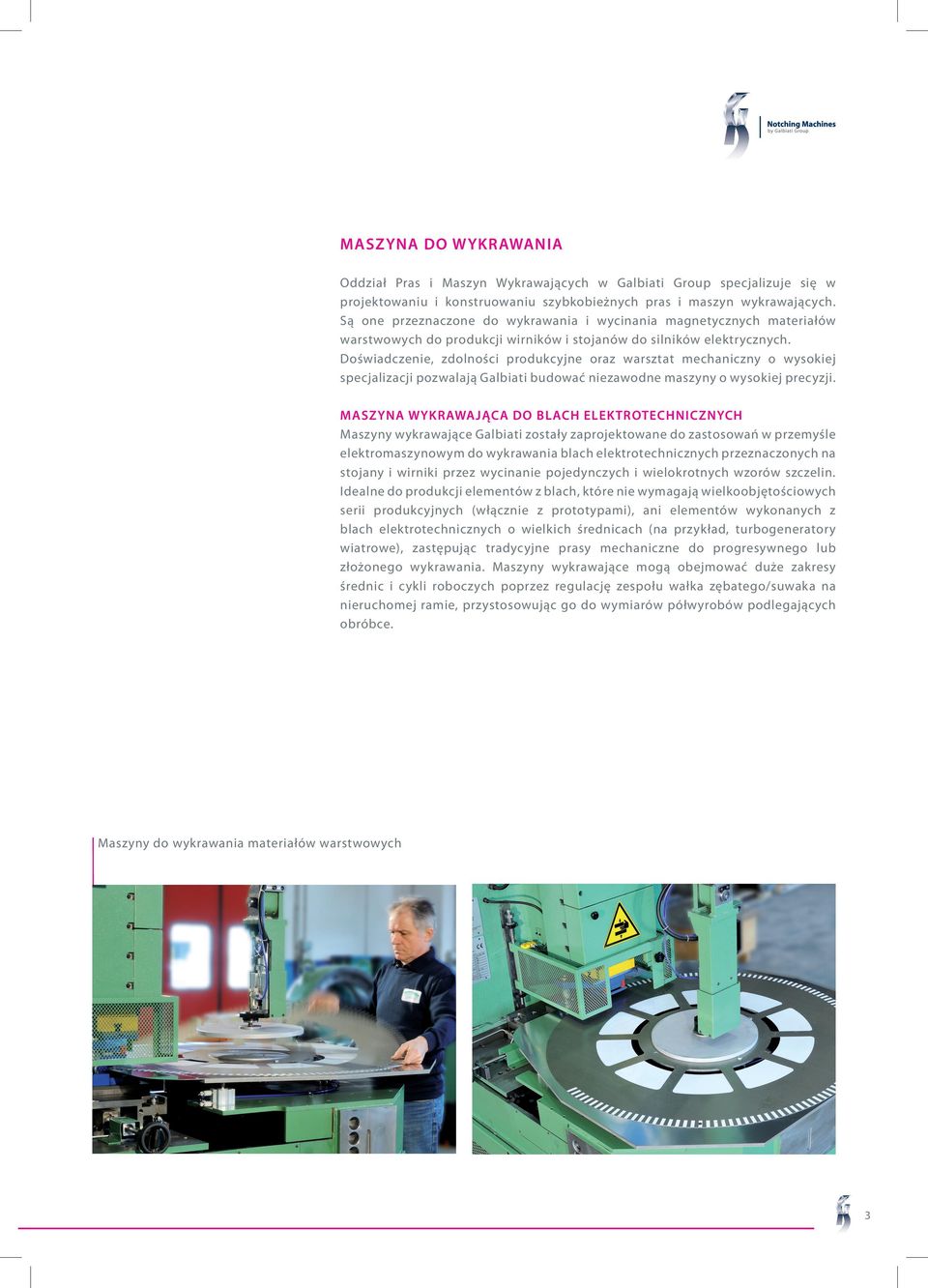

3 MASZYNA DO WYKRAWANIA Oddział Pras i Maszyn Wykrawających w Galbiati Group specjalizuje się w projektowaniu i konstruowaniu szybkobieżnych pras i maszyn wykrawających. Są one przeznaczone do wykrawania i wycinania magnetycznych materiałów warstwowych do produkcji wirników i stojanów do silników elektrycznych. Doświadczenie, zdolności produkcyjne oraz warsztat mechaniczny o wysokiej specjalizacji pozwalają Galbiati budować niezawodne maszyny o wysokiej precyzji. MASZYNA WYKRAWAJĄCA DO BLACH ELEKTROTECHNICZNYCH Maszyny wykrawające Galbiati zostały zaprojektowane do zastosowań w przemyśle elektromaszynowym do wykrawania blach elektrotechnicznych przeznaczonych na stojany i wirniki przez wycinanie pojedynczych i wielokrotnych wzorów szczelin. Idealne do produkcji elementów z blach, które nie wymagają wielkoobjętościowych serii produkcyjnych (włącznie z prototypami), ani elementów wykonanych z blach elektrotechnicznych o wielkich średnicach (na przykład, turbogeneratory wiatrowe), zastępując tradycyjne prasy mechaniczne do progresywnego lub złożonego wykrawania. Maszyny wykrawające mogą obejmować duże zakresy średnic i cykli roboczych poprzez regulację zespołu wałka zębatego/suwaka na nieruchomej ramie, przystosowując go do wymiarów półwyrobów podlegających obróbce. Maszyny do wykrawania materiałów warstwowych 3

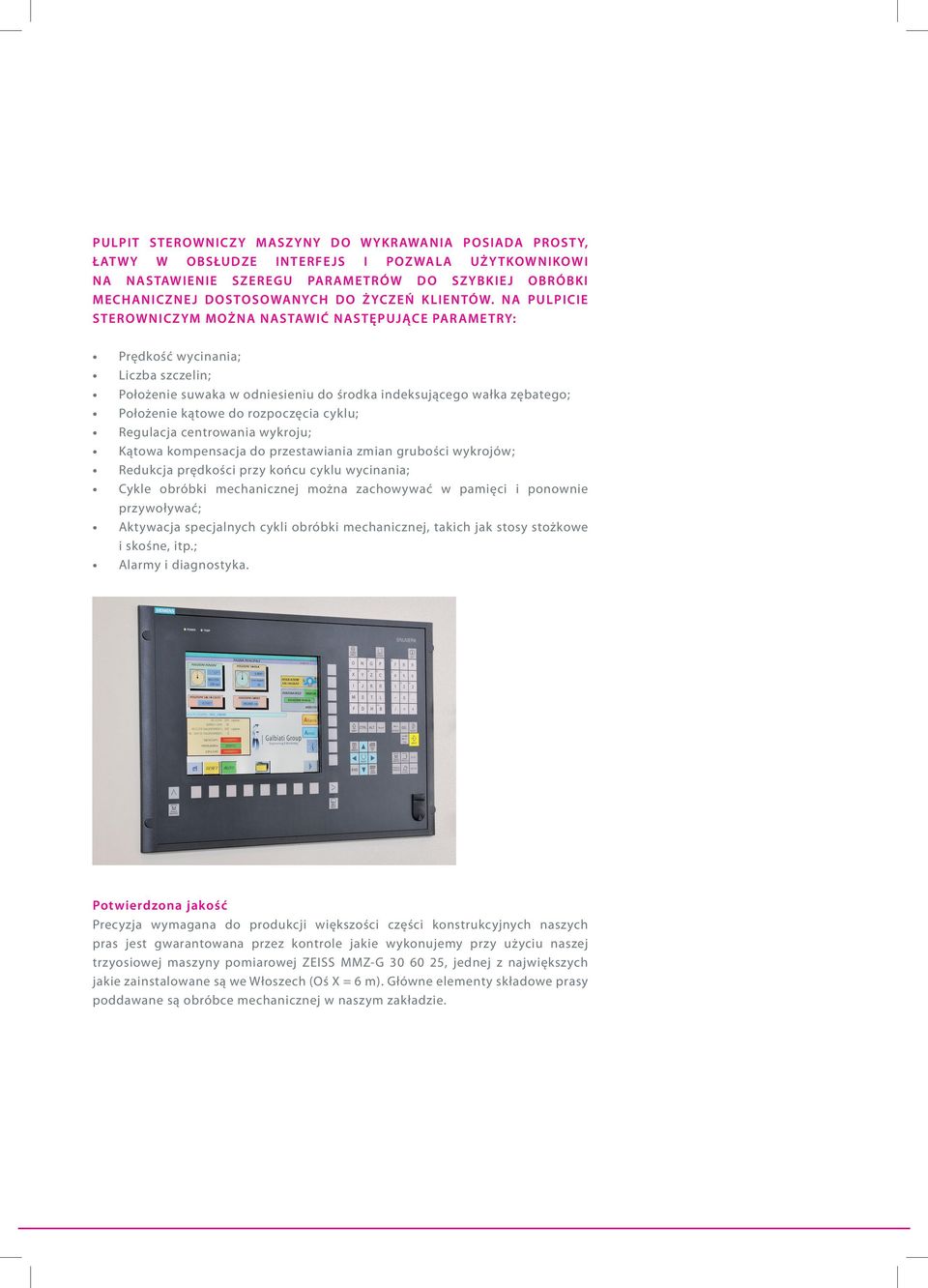

4 PULPIT STEROWNICZY MASZYNY DO WYKRAWANIA POSIADA PROSTY, ŁATWY W OBSŁUDZE INTERFEJS I POZWALA UŻYTKOWNIKOWI NA NASTAWIENIE SZEREGU PARAMETRÓW DO SZYBKIEJ OBRÓBKI MECHANICZNEJ DOSTOSOWANYCH DO ŻYCZEŃ KLIENTÓW. NA PULPICIE STEROWNICZYM MOŻNA NASTAWIĆ NASTĘPUJĄCE PARAMETRY: Prędkość wycinania; Liczba szczelin; Położenie suwaka w odniesieniu do środka indeksującego wałka zębatego; Położenie kątowe do rozpoczęcia cyklu; Regulacja centrowania wykroju; Kątowa kompensacja do przestawiania zmian grubości wykrojów; Redukcja prędkości przy końcu cyklu wycinania; Cykle obróbki mechanicznej można zachowywać w pamięci i ponownie przywoływać; Aktywacja specjalnych cykli obróbki mechanicznej, takich jak stosy stożkowe i skośne, itp.; Alarmy i diagnostyka. Potwierdzona jakość Precyzja wymagana do produkcji większości części konstrukcyjnych naszych pras jest gwarantowana przez kontrole jakie wykonujemy przy użyciu naszej trzyosiowej maszyny pomiarowej ZEISS MMZ-G , jednej z największych jakie zainstalowane są we Włoszech (Oś X = 6 m). Główne elementy składowe prasy poddawane są obróbce mechanicznej w naszym zakładzie.

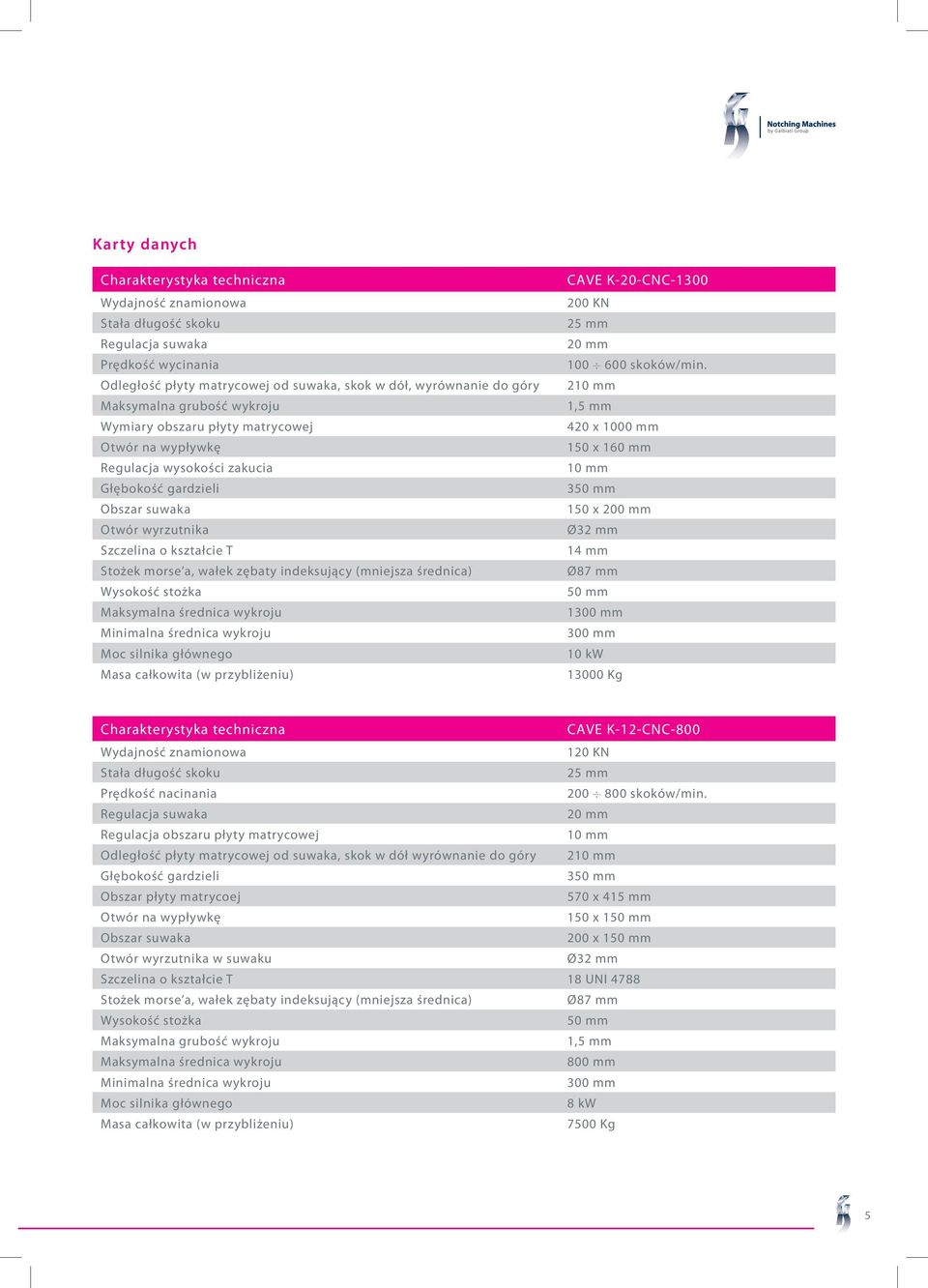

5 Karty danych Charakterystyka techniczna CAVE K-20-CNC-1300 Wydajność znamionowa 200 KN Stała długość skoku 25 mm Regulacja suwaka 20 mm Prędkość wycinania skoków/min. Odległość płyty matrycowej od suwaka, skok w dół, wyrównanie do góry 210 mm Maksymalna grubość wykroju 1,5 mm Wymiary obszaru płyty matrycowej 420 x 1000 mm Otwór na wypływkę 150 x 160 mm Regulacja wysokości zakucia 10 mm Głębokość gardzieli 350 mm Obszar suwaka 150 x 200 mm Otwór wyrzutnika Ø32 mm Szczelina o kształcie T 14 mm Stożek morse a, wałek zębaty indeksujący (mniejsza średnica) Ø87 mm Wysokość stożka 50 mm Maksymalna średnica wykroju 1300 mm Minimalna średnica wykroju 300 mm Moc silnika głównego 10 kw Masa całkowita (w przybliżeniu) Kg Charakterystyka techniczna CAVE K-12-CNC-800 Wydajność znamionowa 120 KN Stała długość skoku 25 mm Prędkość nacinania skoków/min. Regulacja suwaka 20 mm Regulacja obszaru płyty matrycowej 10 mm Odległość płyty matrycowej od suwaka, skok w dół wyrównanie do góry 210 mm Głębokość gardzieli 350 mm Obszar płyty matrycoej 570 x 415 mm Otwór na wypływkę 150 x 150 mm Obszar suwaka 200 x 150 mm Otwór wyrzutnika w suwaku Ø32 mm Szczelina o kształcie T 18 UNI 4788 Stożek morse a, wałek zębaty indeksujący (mniejsza średnica) Ø87 mm Wysokość stożka 50 mm Maksymalna grubość wykroju 1,5 mm Maksymalna średnica wykroju 800 mm Minimalna średnica wykroju 300 mm Moc silnika głównego 8 kw Masa całkowita (w przybliżeniu) 7500 Kg 5

6 UWAGI

7

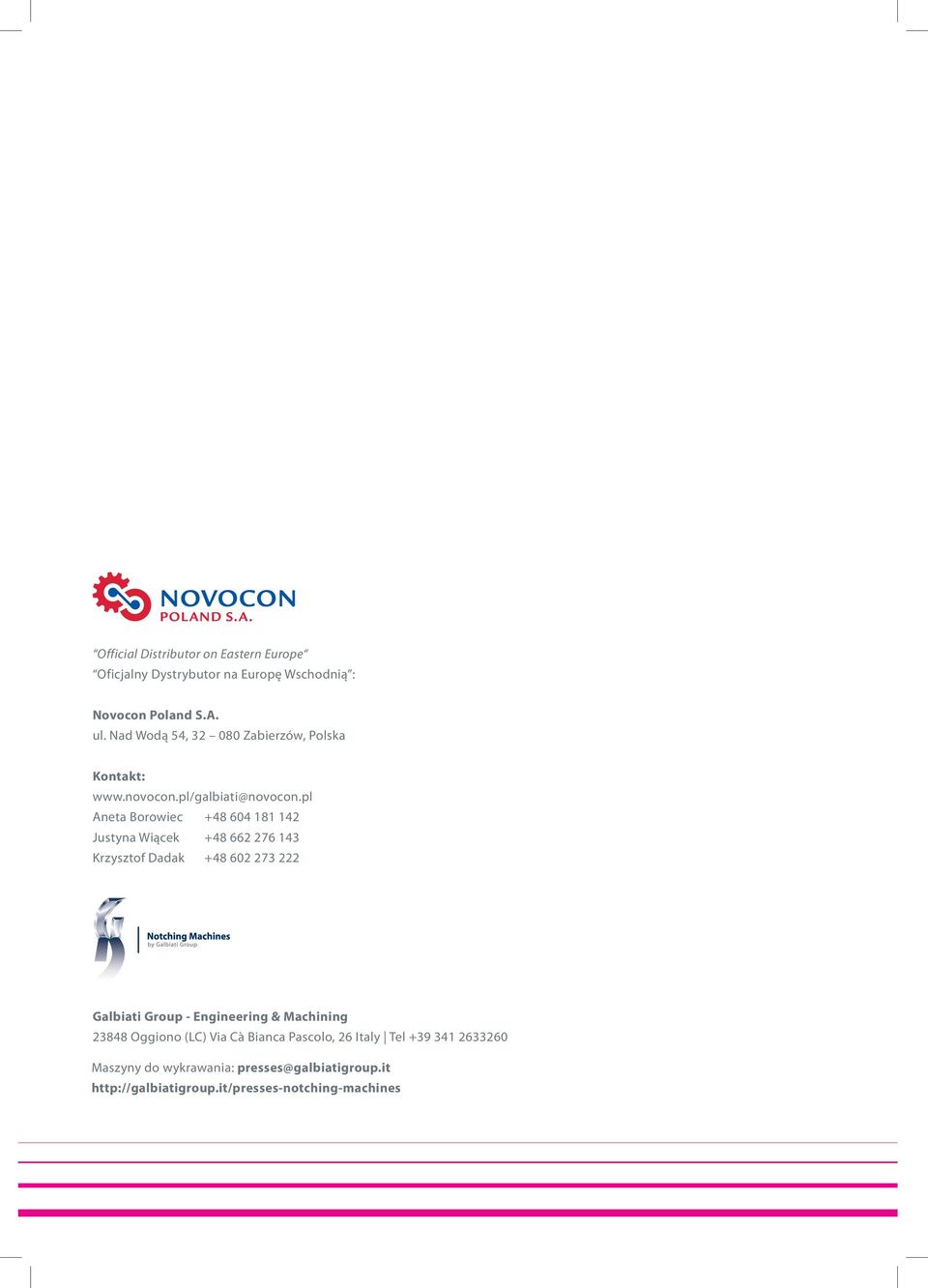

8 Official Distributor on Eastern Europe Oficjalny Dystrybutor na Europę Wschodnią : Novocon Poland S.A. ul. Nad Wodą 54, Zabierzów, Polska Kontakt: Aneta Borowiec Justyna Wiącek Krzysztof Dadak Galbiati Group - Engineering & Machining Oggiono (LC) Via Cà Bianca Pascolo, 26 Italy Tel Maszyny do wykrawania: presses@galbiatigroup.it
