strugarki czterostronne profiset strugarki czterostronne

Transkrypt

1 strugarki czterostronne profiset strugarki czterostronne

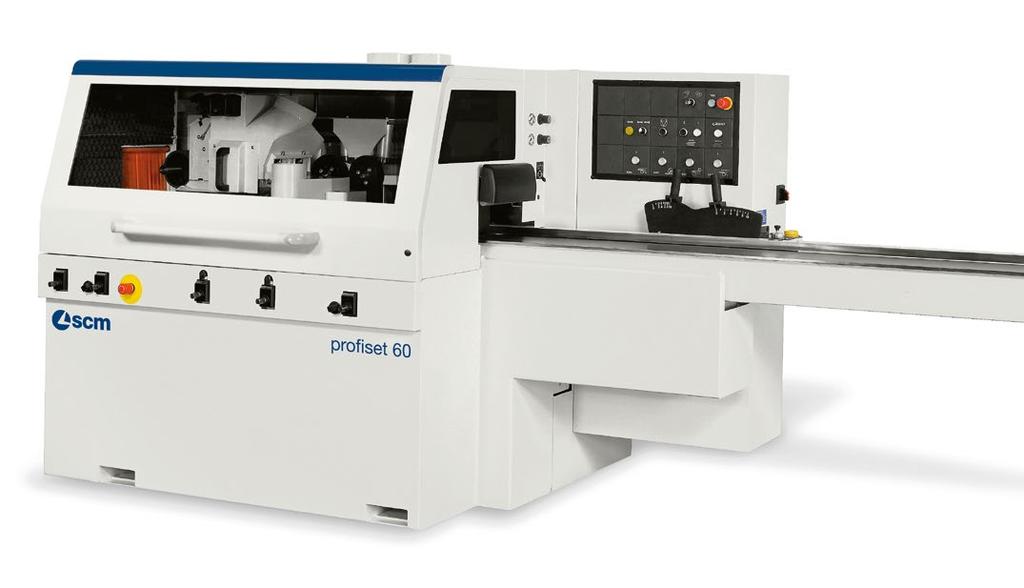

2 profiset 60 wszechstronny, bezpieczny i wydajny Solidna strugarka czterostronna wysokiej jakości, wyposażona w podzespoły zapewniające najlepszą wydajność. Kompozycja 4 Kompozycja 4 Kompozycja 5 + uniwersalne elektrowrzeciono Kompozycja 5 + uniwersalne elektrowrzeciono Dostępne w 4 różnych kompozycjach: 4/5 wrzecion oraz możliwość użycia uniwersalnego wrzeciona pozwala spełnić wszelkie oczekiwania klienta. STRUGARKA CZTEROSTRONNA PROFISET 60 Min/maks. szerokość robocza (gotowy wymiar) mm 25/230 Min/maks. wysokość robocza (gotowy wymiar) mm 6/120 Prędkość posuwu m/min 5 25 Prędkość obrotowa obr/min 6000 Średnica wrzeciona mm 40 Min/maks. średnica narzędzia na wyrówniarce mm Min/maks. średnica narzędzia na wrzecionach pionowych mm Min/maks. średnica narzędzia na górnym poziomym wrzecionie mm 125 Min/maks. średnica narzędzia na dolnym poziomym wrzecionie mm Min./maks. średnica narzędzia na wrzecionie uniwersalnym mm Długość wrzecion pionowych mm 140 Długość wrzecion poziomych mm 250 Długość wrzeciona uniwersalnego (opcja) mm 240 Średnica wału posuwu mm 120 Długość stołu podawczego mm 2000 Ręczna pompa do smarowania stołu Standard Ręczne centralne smarowanie Standard

3 agregaty obróbcze O3 OPTYMALNA PRĘDKOŚC POSUWU: WIĘKSZA WYDAJNOŚĆ I JAKOŚĆ napęd posuwu przenoszony za pomocą wału kardana pneumatyczna rolka obciskowa falownik do bezstopniowej regulacji prędkości od 5 do 25 m / min System szybkiej regulacji SET UP to specjalny system opatentowany przez SCM służący do łatwej i szybkiej regulacji wrzecion w pojedynczej operacji. Regulacja narzędzia powoduje automatyczna regulacje grubości roboczej przedniego i tylnego walca posuwu mm 180 mm 100 mm 20 mm 10 mm 20 mm 40 mm WYSOKA WYDAJNOŚĆ DOSTĘPNA W STANDARDZIE Pionowe wrzeciona pozwalają na profilowanie elementów na głebokość do 40 mm oraz na regulacje narzędzi w pionie 40 mm. T-SET SYSTEM SZYBKIEJ WYMIANY NARZĘDZI W szybki i bezpieczny sposób możesz wymienić narzędzie przy użyciu pistoletu ze sprężonym powietrzem.

4 profiset 40 wszechstronny, bezpieczny i wydajny Kompaktowa maszyna przy niewielkich wymiarach gabarytowych. Wersja elektrorniczna pozwala na automatyczne zarządzanie pracą i prędkością posuwu. Kompozycje z 4-ma wrzecionami dają możliwość profilowania na głębokość do 10mm. STRUGARKA CZTEROSTRONNA PROFISET 40 Min/maks. szerokość robocza (gotowy wymiar) mm 23/180 Min/maks. wysokość robocza (gotowy wymiar) mm 6/105 Prędkość posuwu m/min 6-12 Prędkość obrotowa obr/min 6000 Średnica wrzeciona mm 35 Min/maks. średnica narzędzia na wyrówniarce mm 100 Min/maks. średnica narzędzia na wrzecionach pionowych mm Min/maks. średnica narzędzia na górnym poziomym wrzecionie mm 100 Długość wrzecion pionowych mm 120 Długość wrzecion poziomych mm 190 Średnica wału posuwu mm 120 Długość stołu podawczego mm 1700 Ręczna pompa do smarowania stołu Standard Ręczne centralne smarowanie Standard

5 agregaty obróbcze O5 NAPĘDZANA ROLKA W STOLE - NAJLEPSZA JAKOŚĆ WYKOŃCZENIA Wałek umieszczony w stole odbiorczym to typowe rozwiązanie wykorzystywane w maszynach przemysłowych. ZAWSZE GOTOWY DO PRACY Profiset 40 ep (wersja CNC z elektronicznym sterowaniem) automatycznie steruje sekcjami roboczymi oraz prędkością posuwu. Wystarczy wcisnąć przycisk, aby rozpocząć prace. READY KONTROLA ELEKTRONICZNA: PRACA I PROGRAMOWANIE JEST BARDZO PROSTE. Automatyczne sterowanie pozycjonowaniem lewego pionowego wrzeciona i górnego wrzeciona poziomego Programowanie prędkości posuwu Tryb: ręczny, półautomatyczny i automatyczny z pojemnością pamięci do 99 programów. Dodatkowe funkcje: kalkulator i licznik godzin. ERGONOMIA I BEZPIECZEŃSTWO. Operator z łatwością zarządza każdą operacją roboczą z pozycji pulpitu. Pompa ręczna do smarowania stołu podawczego umieszczona w pobliżu obszaru roboczego ułatwia jego użytkowanie, zapewniając zawsze najlepszą płynność ruchu elementu obrabianego (standard).

6 profiset wymiary gabarytowe PROFISET 60 wymiary gabarytowe uniwersalny 3150 (kompozycja 4) (kompozycja 5) +500 opz PROFISET 40 wymiary gabarytowe , opz Dane techniczne mogą się różnić w zależności od kompozycji maszyny. W tym katalogu przedstawiane są możliwości w jakie mogą być wyposażone maszyny. Firma zastrzega sobie prawo do modyfikacji. Modyfikacje wyposażenia maszyny nie mają wpływu na bezpieczeństwo przewidziane w normach CE.

7 ROZWÓJ TECHNOLOGII JEST W NASZYM DNA SCM to doświadczenie i wysokie kompetencje w dziedzinie obróbki drewna. Od ponad 65 lat sprzedajemy z sukcesem rozwiązania do obróbki drewna co daje nam czołowe miejsce wśród liderów tej branży. Nasze doświadczenia to dziedzictwo które jest rezultatem zbierania najlepszego know-how w systemach do obróbki drewna. SCM jest obecny na całym świecie, dzięki największej w branży sieci dystrybucyjnej. 65 lat historii 3 główne zakłady produkcyjne we Włoszech m 2 powierzchni produkcyjnej maszyn produkowanych rocznie 90% eksportu 20 marek 350 agentów i dealerów 500 techników 500 zarejestrowanych patentów W DNA SCM jest siła i solidność wielkiej grupy. Grupa SCM jest światowym liderem produkcji maszyn przemysłowych do obróbki różnorodnych materiałów: drewno, plastik, metal, kamień. SCM GROUP TO WYKWALIFIKOWANY ZESPÓŁ EKSPERTÓW OD ZAAWANSOWANYCH TECHNOLOGICZNIE ROZWIAZAŃ DO OBRÓBKI DREWNA MASZYNY PRZEMYSŁOWE Maszyny pojedyncze, zintegrowane systemy i linie przemysłowe dedykowane do szerokiej gamy materiałów CZĘŚCI Komponenty i części do produkcji maszyn OBRÓBKA DREWNA TECHNOLOGIE DO OBRÓBKI ZZAAWANSOWANYCH MATERIAŁÓW: ALUMINIUM, PLASTIK, SZKŁO, METAL WRZECIONA I KOMPONENTY AUTOMATYKA OBRÓBKA METALI ODLEWNIA Dane techniczne mogą się różnić w zależności od kompozycji maszyny. W tym katalogu przedstawiane są możliwości w jakie mogą być wyposażone maszyny. Firma zastrzega sobie prawo do modyfikacji. Modyfikacje wyposażenia maszyny nie mają wpływu na bezpieczeństwo przewidziane w normach CE.

8 SCM GROUP POLSKA SP. Z O.O. ul. Obornicka 133; Suchy Las tel.:(061) ; fax: (061) scm.pl@scmgroup.com TŁUMACZENIE: KRZYSZTOF KLUZA PRODUCT MANAGER SCM GROUP POLSKA
