1 Wielofunkcyjne, numerycznie sterowane centrum fresarskie: 3 osie z możliwością interpolacji, stół roboczy z nastawą pneumatyczną (-90 /0 /+90 ). A (mm) B (mm) C (mm) Kg

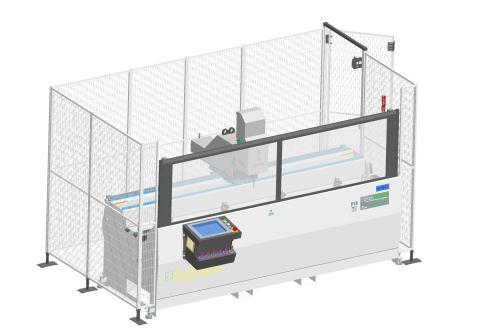

2 W OPCJI: WERSJA Z PRZEDNIĄ KURTYNĄ

3 Zasadnicze cechy techniczne Wersja bazowa bez mechanicznej bariery wyznaczającej strefę pracy i bez przedniej kurtyny, ze sterowaniem oburęcznym Przednia pneumatyczna kurtyna, mechaniczna bariera boczna i tylna z automatycznym panelem dostępu (OPCJA) Konsola sterownicza PC Touch screen 15 Przemieszczenia robocze w osiach interpolowane dla osi X, Y i Z Przemieszczenia głowicy w osiach X, Y, Z na wysoce precyzyjnych prowadnicach liniowych Przemieszczenia w osi X sterowane serwomotorem z przekładnią z pasem zębatym i wysoce precyzyjnym reduktorem Przemieszczenia w osiach Y i Z sterowane serwomotorem z przekładnią ze śrubą kulową Stół roboczy z nastawą pneumatyczną od -90 do 0 do +90 Wysokość płaszczyzny roboczej 850 mm Aparatura elektroniczna i graficzny wyświetlacz touch screen z interfejsem user-friendly. Licencja programu FOMCAM 4 pneumatyczne dociski poziome przesuwane manualnie wzdłuż płaszczyzny roboczej (z podwójną bezpieczną nastawą ciśnienia) i zaworami bezpieczeństwa + 2 zderzaki manualne Odczyt położenia docisków wzdłuż płaszczyzny roboczej Wymiana narzędzia manualna; stożki ISO 30 i 6-pozycyjny suport narzędzi Automatyczna korekta (poprzez software) średnicy i długości narzędzia, max długość narzędzia (od końcówki wrzeciona) = 130 mm Parametry osi Zakresy osi X=2600 mm, Y=355 mm, Z=224 mm. Prędkości przemieszczeń w osiach X=25 m/min., Y=12.5 m/min. Z=11 m/min Zakresy frezowania: X = 2600 mm, Y = 250 mm, Z = 214 mm Silnik wrzeciona ISO 30: 2.2 kw z serwowentylatorem Regulacja obrotów silnika od 1000 do rpm Chłodzenie narzędzia mikrokroplami czystego oleju Maszyna jest przygotowana do wyposażenia w centralny układ smarowania prowadnic liniowych i śrub kulowych

4 Zasadnicze cechy techniczne Poddawany obróbce profil może mieć długość większą niż zakres frezowania w X (wynszący 2600 mm); cykl roboczy zostanie podzielony na dwie fazy z przebazowaniem materiału od zderzaka lewego do prawego Ciśnienie robocze: 7 bar Zużycie powietrza: 28 NL/cykl Wanna na wióry Nóżki podporowe regulowane na wysokość oraz podstawki do przytwierdzenia maszyny do posadzki Maszyna przygotowana do załadunku i rozładunku wózkiem widłowym Całkowita zainstalowana moc: 3 kw

5 Rysunki poglądowe obrazujące zakresy robocze 0 0 / / 0 / Największy profil możliwy do zamocowania /poddania obróbce na jednej płaszczyźnie narzędziem (Ø 10mm) efektywna wysokość 60mm. Największy profil możliwy do zamocowania/poddania obróbce na dwóch płaszczyznach narzędziem (Ø 10mm) efektywna wysokość 60mm Największy profil możliwy do zamocowania/poddania obróbce na trzech płaszczyznach narzędziem (Ø 10mm) efektywna wysokość 60mm.

6 ZASADNICZE PARAMETRY OSI Oś X Oś Y Oś Z Zakres mm Prędkość m/ ,5 11 ŚREDNI CZAS WYMIANY NARZĘDZIA od wióra do wióra sek. 17 ODLEGŁOŚĆ MIĘDZY MANUALNYMI ZDERZAKAMI mm 2600 Zakresy frezowania: X = 2600 mm, Y = 250 mm, Z = 180 mm (Stół roboczy: 0 )

7 SOFTWARE DO PROJEKTOWANIA NA PC: FOMCAM program CADCAM, funkcjonujący w środowisku Windows umożliwiający graficzne definiowanie obróbek do wykonania na centrum obróbkowym Adir Opis funkcji: Graficzne odwzorowanie w środowisku CAD 2D przeznaczonego do obróbki profilu i przypisanych mu obróbek. Wspomagane programowanie obróbek podstawowych (otwór, rowek, frezowanie liniowe, otwór cylindryczny) Zarządzanie obróbkami parametrycznymi Zarządzanie (wspomagane) porządkiem wykonania obróbek Automatyczne obliczanie optymalnej pozycji docisków Zarządzanie archiwum narzędzi Archiwum profili i narzędzi, z możliwością jego rozszerzenia przez użytkownika Zarządzanie obróbkami już wcześniej zarchiwizowanymi (szablony) Wizualizacja graficzna w 3D (OPCJA)

8 Akcesoria opcjonalne Opis Frezy o różnych średnicach i długościach Oprawki narzędziowe ISO 30 ERG 20 H50 Tulejki zaciskowe ERG 20 o różnych średnicach Chłodzenie narzędzi z układem odzysku oleju Dodatkowe dociski (max 2) Zderzak mechaniczny do obróbek przy pośrednich nastawach kątowych między 0 a 180 (regulacja mechaniczna obrotu stołu) Zestaw do przemieszczania maszyny w opcji kontener Dodatkowa licencja dla biura programu FomCam Optyczny czytnik kodów kreskowych + software do importu danych wg protokołu FOM i obcego Dopłata za niestandartowe zasilanie (Silnik standard 230/400V trójfazowy 50HZ) Dopłata za instalację w wersji UL-CSA (Dopłata obejmuje silnik oraz przewody/jednostka miary w calach) Dopłata za chłodzenie aparatury elektronicznej

9 Wszystkie dane i materiały graficzne zawarte w tym dokumencie są poglądowe, FOMIndustrie zastrzega sobie prawo do ich zmiany, z powodów technicznych lub handlowych.
