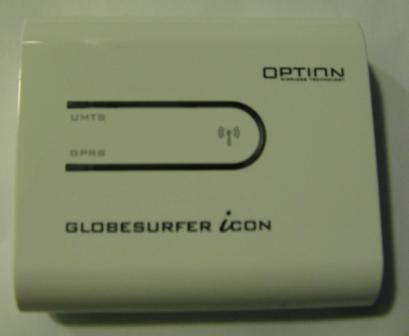

Modem Option GlobeSurfer icon został wypożyczony na testy od firmy WEL.COM z Wrocławia. Specyfikacja modemu: Typ modemu: zewnętrzny Typ złącza: USB 2.

1 Modem Option GlobeSurfer icon został wypożyczony na testy od firmy WEL.COM z Wrocławia. Specyfikacja modemu: Typ modemu: zewnętrzny Typ złącza: USB 2.0 (modem zasilany z portu USB) Wbudowana antena wewnętrzna Gniazdo anteny zewnętrznej Diody LED informujące o statusie połączenia i mocy sygnału Obsługiwane sieci: 850, 900, 1800, 1900, 2100 MHz Prędkość łącza w dół (downlink): - GPRS: do 53,6 kb/s - EDGE: do 236,8 kb/s, klasa 10 - UMTS: do 384 kb/s - HSDPA: do 1,8 Mb/s Wyjaśnienie oznaczenia stanów diód: Diody UMTS i GPRS migają jednocześnie modem wyszukuje sieć Dioda GPRS (lub UMTS) świeci modem jest podłączony do Internetu w wykorzystaniem technologii GPRS (lub UMTS) Dioda GPRS (lub UMTS) miga wolno pojedynczo - modem jest zarejestrowany w sieci GPRS (lub UMTS) Dioda GPRS (lub UMTS) miga wolno podwójne - modem jest gotowy do podłączenia (włączony do sieci) do GPRS (lub UMTS) Diody mocy sygnału: - pięć diód świeci doskonały sygnał - jedna dioda świeci bardzo słaby sygnał - krążenie jednej diody- próba podłączenia 1/10

2 Podłączenie bezpośrednio do komputera 1. Podłącz modem do komputera 2. Zainstaluj sterowniki/oprogramowanie sprzętu 3. Po uruchomieniu aplikacji wprowadź PIN karty SIM (jeżeli karta SIM wymaga kodu PIN) 4. Nastąpi rejestracja w sieci (w tym przypadku Orange) komunikat Registered to Orange 5. Aby połączyć się z Internetem naciśnij przycisk Connect 2/10

3 6. Status Connected jest dostęp do Internetu 3/10

Podłączenie modemu do routera Vigor 2910VGi 1. Konfiguracja WAN2 W zakładce WAN>>Ustawienia ogólne zaznacz Tak przy opcji Włącz, następnie wybierz 3G USB Modem jako Standard sieci.

4 Podłączenie modemu do routera Vigor 2910VGi 1. Konfiguracja WAN2 W zakładce WAN>>Ustawienia ogólne zaznacz Tak przy opcji Włącz, następnie wybierz 3G USB Modem jako Standard sieci. Dodatkowo możesz wprowadzić dowolną nazwę wyświetlania. W zakładce WAN>>Dostęp do Internetu wybierz PPP jako Tryb dostępu łącza WAN2. Kliknij przycisk Konfiguracja, aby przejść do ustawień szczegółowych. Następnie wybierz Włącz Tryb Klienta PPP oraz wprowadź Kod PIN karty SIM (jeżeli karta SIM wymaga autoryzacji). 4/10

2. Po zaakceptowaniu zmian klikając OK nastąpi automatyczny restart routera 3. Wyłącz router, podłącz modem 3G do portu USB i włącz router (aktywność modemu sygnalizuje się m.in.

5 2. Po zaakceptowaniu zmian klikając OK nastąpi automatyczny restart routera 3. Wyłącz router, podłącz modem 3G do portu USB i włącz router (aktywność modemu sygnalizuje się m.in. świeceniem diody LED USB*). W statusie routera można zauważyć ikonę modemu/telefonu informującą o podłączonym urządzeniu. *Port USB może służyć do podłączenia modemu 3G USB lub drukarki USB, dlatego oryginalna nazwa Printer została zastąpiona przez USB. 5/10

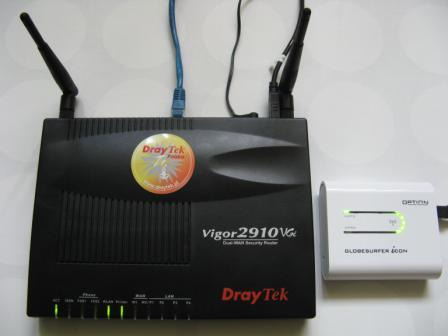

6 Na rysunku modem jest podłączony do routera (świeci dioda Printer) i jest dostęp do Internetu wykorzystując modem (świeci dioda UMTS). 6/10

7 Po nawiązaniu połączenia status routera wygląda następująco: Podczas prowadzonych testów osiągnięto duże prędkości transmisji sięgające nawet 1,5 Mb/s. 7/10

8 Syslog Zapisy syslog podczas połączenia z użyciem domyślnych ustawień WAN Lp Czas Host Wiadomość 1 Jan 1 00:00:03 Vigor USB Device connected to root port #1 2 Jan 1 00:00:03 Vigor USBD: total number of Configuration = 1 3 Jan 1 00:00:03 Vigor USB Device VID = 0x0AF0 PID = 0x Jan 1 00:00:03 Vigor [3G]USB Modem Detected 5 Jan 1 00:00:04 Vigor USBD: Interface [0], Alternate Setting [0] 6 Jan 1 00:00:04 Vigor USBD: Pipe[0] EP = 0x81, Type = 3 7 Jan 1 00:00:04 Vigor USBD: Pipe[1] EP = 0x82, Type = 2 8 Jan 1 00:00:04 Vigor USBD: Pipe[2] EP = 0x02, Type = 2 9 Jan 1 00:00:04 Vigor USBD: Interface [1], Alternate Setting [0] 10 Jan 1 00:00:04 Vigor USBD: Pipe[0] EP = 0x84, Type = 2 11 Jan 1 00:00:04 Vigor USBD: Pipe[1] EP = 0x04, Type = 2 12 Jan 1 00:00:04 Vigor USBD: Interface [2], Alternate Setting [0] 13 Jan 1 00:00:04 Vigor USBD: Pipe[0] EP = 0x85, Type = 2 14 Jan 1 00:00:04 Vigor USBD: Pipe[1] EP = 0x05, Type = 2 15 Jan 1 00:00:04 Vigor [3G]Send init command AT&FE0V1X1&D2&C1S0=0 16 Jan 1 00:00:04 Vigor [3G]Modem status:a Jan 1 00:00:04 Vigor [3G]Modem response: OK 18 Jan 1 00:00:05 Vigor [3G]Send query command AT+CPIN? 19 Jan 1 00:00:05 Vigor [3G]Modem status:a Jan 1 00:00:05 Vigor [3G]Modem response: +CPIN: READYOK 21 Jan 1 00:00:06 Vigor [3G]Good. Don't need PIN code 22 Jan 1 00:00:06 Vigor [3G]USB Modem initialize successful 23 Jan 1 00:00:06 Vigor WAN2 PPPoE ==> V:1 T:1 PADI ID:0 24 Jan 1 00:00:06 Vigor [3G]Send init command AT&FE0V1X1&D2&C1S0=0 25 Jan 1 00:00:06 Vigor [3G]Modem status:a Jan 1 00:00:06 Vigor [3G]Modem response: OK 27 Jan 1 00:00:07 Vigor [3G]Modem initialize [AT&FE0V1X1&D2&C1S0=0] 28 Jan 1 00:00:07 Vigor [3G]Modem response: OK 29 Jan 1 00:00:07 Vigor WAN2 PPPoE <== V:1 T:1 PADO ID:0 30 Jan 1 00:00:07 Vigor WAN2 PPPoE ==> V:1 T:1 PADR ID:0 31 Jan 1 00:00:07 Vigor [3G]Modem dial [ATDT*99#] 32 Jan 1 00:00:07 Vigor [3G]Modem status:a Jan 1 00:00:07 Vigor [3G]Modem status:a Jan 1 00:00:07 Vigor [3G]Modem response: CONNECT Jan 1 00:00:07 Vigor WAN2 PPPoE <== V:1 T:1 PADS ID:0 36 Jan 1 00:00:07 Vigor WAN2 PPPoE ==> Protocol:LCP(c021) ConfReq Identifier:0x00 MRU: 1500 ACCM: 0x0 Address/Control Field Compression MRRU: 1500 Short Sequence Number Header Format Endpoint Discriminator Locally Assigned Address: ca 1c ca 1c ## 37 Jan 1 00:00:07 Vigor [3G]Modem status:a Jan 1 00:00:07 Vigor WAN2 PPPoE <== Protocol:LCP(c021) ConfReq Identifier:0x1B ACCM: 0x0 Authentication Type: CHAP 05 Magic Number: 0x13b81f85 Protocol Field Compression Address/Control Field Compression Unknown: Jan 1 00:00:07 Vigor WAN2 PPPoE ==> Protocol:LCP(c021) ConfRej Identifier:0x1B Protocol Field Compression ## 40 Jan 1 00:00:07 Vigor WAN2 PPPoE <== Protocol:LCP(c021) ConfRej Identifier:0x00 MRRU: 1500 Short Sequence Number Header Format Endpoint Discriminator Locally Assigned Address: ca 1c ca 1c Unknown: Jan 1 00:00:07 Vigor WAN2 PPPoE ==> Protocol:LCP(c021) ConfReq Identifier:0x01 MRU: 1500 ACCM: 0x0 Address/Control Field Compression ## 42 Jan 1 00:00:07 Vigor WAN2 PPPoE <== Protocol:LCP(c021) ConfReq Identifier:0x1C ACCM: 0x0 Authentication Type: CHAP 05 Magic Number: 0x13b81f85 Address/Control Field Compression Unknown:... 8/10

9 43 Jan 1 00:00:07 Vigor WAN2 PPPoE ==> Protocol:LCP(c021) ConfAck Identifier:0x1C ACCM: 0x0 Authentication Type: CHAP 05 Magic Number: 0x13b81f85 Address/Control Field Compression ## 44 Jan 1 00:00:07 Vigor WAN2 PPPoE <== Protocol:LCP(c021) ConfAck Identifier:0x01 MRU: 1500 ACCM: 0x0 Address/Control Field Compression Unknown: Jan 1 00:00:07 Vigor WAN2 PPPoE <== Protocol:LCP(c021) DiscReq Identifier:0x1DMagic Number: 0x13b8 1f 85 Unknown: Jan 1 00:00:07 Vigor WAN2 PPPoE <== Protocol:CHAP(c223) Challenge Identifier:0x b a7 17 bc ff 2d e8 ba 06 f1 23 c4 af f0 a4 55 4d f f ## 47 Jan 1 00:00:07 Vigor WAN2 PPPoE ==> Protocol:CHAP(c223) Response Identifier:0x01 10 b6 30 c b0 85 e5 88 e bd 4d 7e 92 ## 48 Jan 1 00:00:07 Vigor WAN2 PPPoE <== Protocol:CHAP(c223) Success Identifier:0x01 ## 49 Jan 1 00:00:07 Vigor WAN2 PPPoE ==> Protocol:IPCP(8021) ConfReq Identifier:0x00 IP Address: Primary Domain Name Server: Secondary Domain Name Server: ## 50 Jan 1 00:00:08 Vigor WAN2 PPPoE <== Protocol:IPCP(8021) ConfNak Identifier:0x00 Primary Domain Name Server: Secondary Domain Name Server: Primary NetBIOS Name Server: Secondary NetBIOS Name Server: ## 51 Jan 1 00:00:08 Vigor WAN2 PPPoE ==> Protocol:IPCP(8021) ConfReq Identifier:0x01 IP Address: Primary Domain Name Server: Secondary Domain Name Server: Primary NetBIOS Name Server: Secondary NetBIOS Name Server: ## 52 Jan 1 00:00:09 Vigor WAN2 PPPoE <== Protocol:IPCP(8021) ConfNak Identifier:0x01 Primary Domain Name Server: Secondary Domain Name Server: Primary NetBIOS Name Server: Secondary NetBIOS Name Server: ## 53 Jan 1 00:00:09 Vigor WAN2 PPPoE ==> Protocol:IPCP(8021) ConfReq Identifier:0x02 IP Address: Primary Domain Name Server: Secondary Domain Name Server: Primary NetBIOS Name Server: Secondary NetBIOS Name Server: ## 54 Jan 1 00:00:09 Vigor WAN2 PPPoE <== Protocol:IPCP(8021) ConfReq Identifier:0x02 ## 55 Jan 1 00:00:09 Vigor WAN2 PPPoE ==> Protocol:IPCP(8021) ConfAck Identifier:0x02 ## 56 Jan 1 00:00:09 Vigor WAN2 PPPoE <== Protocol:IPCP(8021) ConfRej Identifier:0x02 Primary NetBIOS Name Server: Secondary NetBIOS Name Server: ## 57 Jan 1 00:00:09 Vigor WAN2 PPPoE ==> Protocol:IPCP(8021) ConfReq Identifier:0x03 IP Address: Primary Domain Name Server: Secondary Domain Name Server: ## 58 Jan 1 00:00:09 Vigor WAN2 PPPoE <== Protocol:IPCP(8021) ConfNak Identifier:0x03 IP Address: Primary Domain Name Server: Secondary Domain Name Server: ## 59 Jan 1 00:00:09 Vigor WAN2 PPPoE ==> Protocol:IPCP(8021) ConfReq Identifier:0x04 IP Address: Primary Domain Name Server: Secondary Domain Name Server: ## 60 Jan 1 00:00:09 Vigor WAN2 PPPoE <== Protocol:IPCP(8021) ConfAck Identifier:0x04 IP Address: Primary Domain Name Server: Secondary Domain Name Server: ## Połączenia Lp Czas Host Wiadomość 1 Jan 1 00:00:07 Vigor PPP Start (PPTP) 2 Jan 1 00:00:07 Vigor CHAP Login OK (PPTP) 3 Jan 1 00:00:09 Vigor IPCP Opening (PPTP); Own IP Address : Peer IP Address : ; Primary DNS : Secondary DNS : /10

10 Zmiana wartości Initial String Modemu: 1. APN:internet Wpisz internet w pole Nazwa APN i kliknij przycisk Zastosuj. Zgodnie z przewidywaniami uległa zmiana treści jednej z wiadomości w syslogu. Przy ustawieniach domyślnych zaobserwowano: [3G]Modem initialize [AT&FE0V1X1&D2&C1S0=0], natomiast po zmianie Initial String Modemu: [3G]Modem initialize [AT+CGDCONT=,,"internet"]. Zmiana nie wpłynęła na możliwość dostępu do Internetu. 2. AT+CGDCONT=1,"IP","internet" Wpisz AT+CGDCONT=1,"IP","internet" i kliknij przycisk OK, aby zastosować zmiany. Zgodnie z przewidywaniami uległa zmiana treści jednej z wiadomości w syslogu. Przy ustawieniach domyślnych zaobserwowano: [3G]Modem initialize [AT&FE0V1X1&D2&C1S0=0], natomiast po zmianie Initial String Modemu: [3G]Modem initialize [AT+CGDCONT=1,,"internet"]. Zmiana nie wpłynęła na możliwość dostępu do Internetu. Krzysztof Skowina Specjalista ds. rozwiązań sieciowych BRINET Sp. z o.o. k.skowina@brinet.pl 10/10
