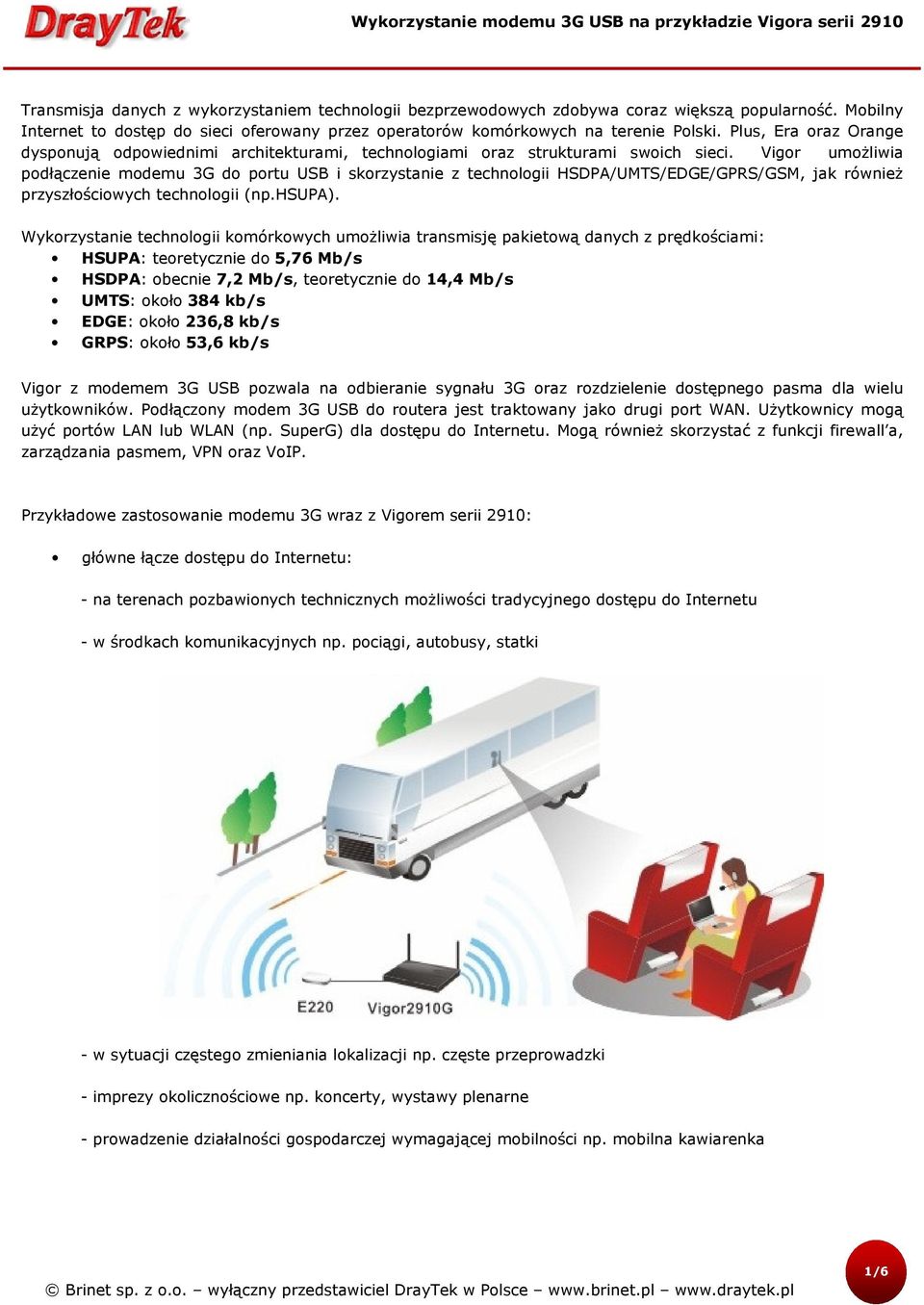

1 Transmisja danych z wykorzystaniem technologii bezprzewodowych zdobywa coraz większą popularność. Mobilny Internet to dostęp do sieci oferowany przez operatorów komórkowych na terenie Polski. Plus, Era oraz Orange dysponują odpowiednimi architekturami, technologiami oraz strukturami swoich sieci. Vigor umożliwia podłączenie modemu 3G do portu USB i skorzystanie z technologii HSDPA/UMTS/EDGE/GPRS/GSM, jak również przyszłościowych technologii (np.hsupa). Wykorzystanie technologii komórkowych umożliwia transmisję pakietową danych z prędkościami: HSUPA: teoretycznie do 5,76 Mb/s HSDPA: obecnie 7,2 Mb/s, teoretycznie do 14,4 Mb/s UMTS: około 384 kb/s EDGE: około 236,8 kb/s GRPS: około 53,6 kb/s Vigor z modemem 3G USB pozwala na odbieranie sygnału 3G oraz rozdzielenie dostępnego pasma dla wielu użytkowników. Podłączony modem 3G USB do routera jest traktowany jako drugi port WAN. Użytkownicy mogą użyć portów LAN lub WLAN (np. SuperG) dla dostępu do Internetu. Mogą również skorzystać z funkcji firewall a, zarządzania pasmem, VPN oraz VoIP. Przykładowe zastosowanie modemu 3G wraz z Vigorem serii 2910: główne łącze dostępu do Internetu: - na terenach pozbawionych technicznych możliwości tradycyjnego dostępu do Internetu - w środkach komunikacyjnych np. pociągi, autobusy, statki - w sytuacji częstego zmieniania lokalizacji np. częste przeprowadzki - imprezy okolicznościowe np. koncerty, wystawy plenarne - prowadzenie działalności gospodarczej wymagającej mobilności np. mobilna kawiarenka 1/6

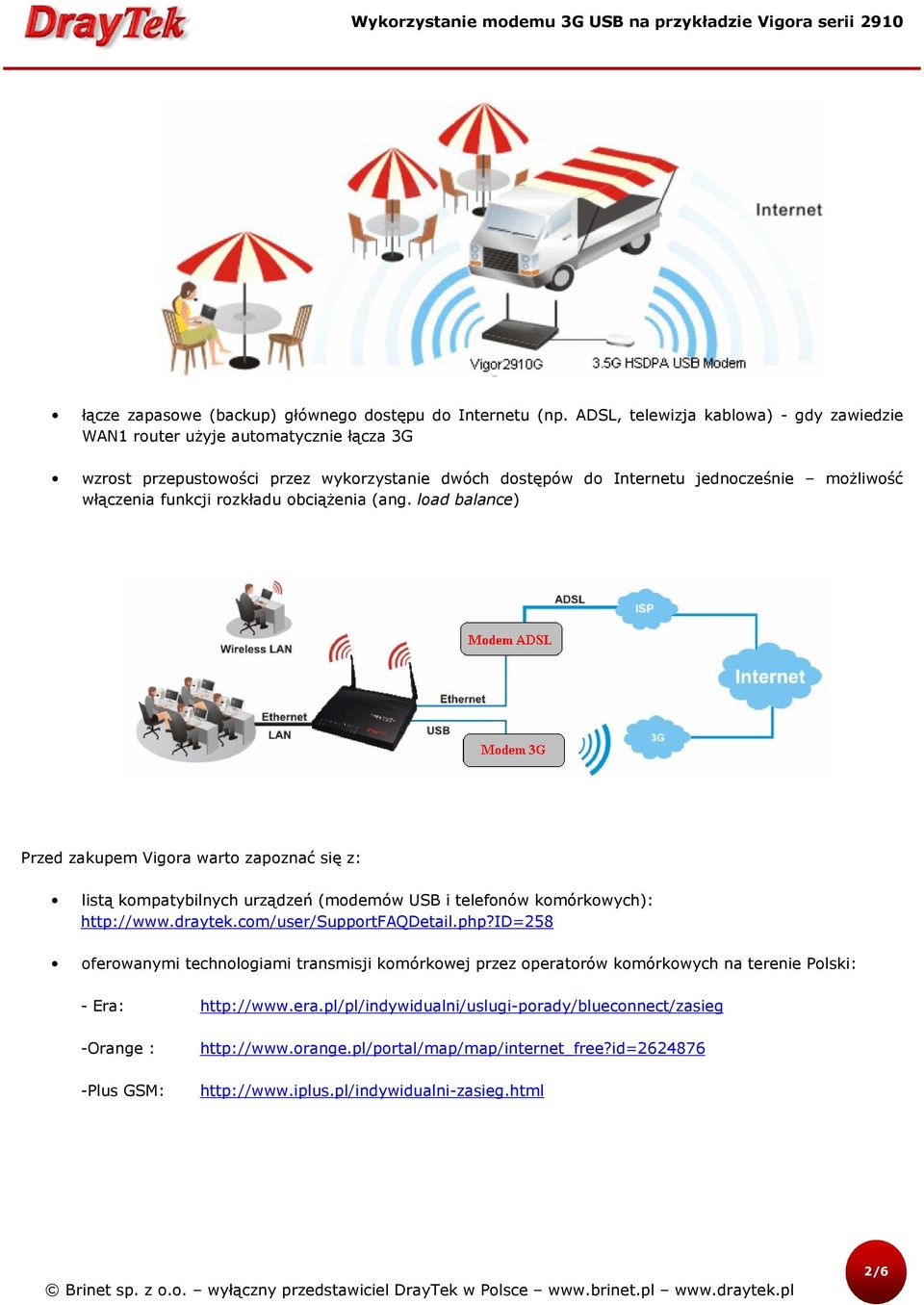

2 łącze zapasowe (backup) głównego dostępu do Internetu (np. ADSL, telewizja kablowa) - gdy zawiedzie WAN1 router użyje automatycznie łącza 3G wzrost przepustowości przez wykorzystanie dwóch dostępów do Internetu jednocześnie możliwość włączenia funkcji rozkładu obciążenia (ang. load balance) Przed zakupem Vigora warto zapoznać się z: listą kompatybilnych urządzeń (modemów USB i telefonów komórkowych): oferowanymi technologiami transmisji komórkowej przez operatorów komórkowych na terenie Polski: - Era: -Orange : -Plus GSM: 2/6

3 Menu dla WAN: Ustawienia Ogólne W routerze Vigor 2910 istnieje możliwość wykorzystania dwóch portów WAN jednocześnie. Co przekłada się na wzrost łącznej prędkości dostępu do Internetu (nie jest to oczywiście sumaryczna prędkość oby łączy). Każdy z portów WAN (WAN1 przez port W1, natomiast WAN2 przez port W2/P1 lub port USB) może zostać podłączony do różnych dostawców ISP, nawet jeżeli dostarczają oni różne usługi telekomunikacyjne (DSL, modem kablowy). Jeżeli wystąpią jakiekolwiek problemy z połączeniem, cały ruch zostanie przełączony na w pełni sprawny port WAN pod warunkiem odpowiedniej konfiguracji WAN1 oraz WAN2. Uwaga: Domyślnie WAN1 jest włączony. WAN2 jest opcjonalny. Włącz włączenia (Tak) / wyłączenie (Nie) ustawień interfejsu WAN. Nazwa wyświetlana - wpisz dowolny opis interfejsu WAN1/WAN2. Standard sieci - dla WAN1 standard sieci jest już wybrany (port Ethernet); Dla WAN2 możesz wybrać WAN/Ethernet lub 3G USB Modem. 3/6

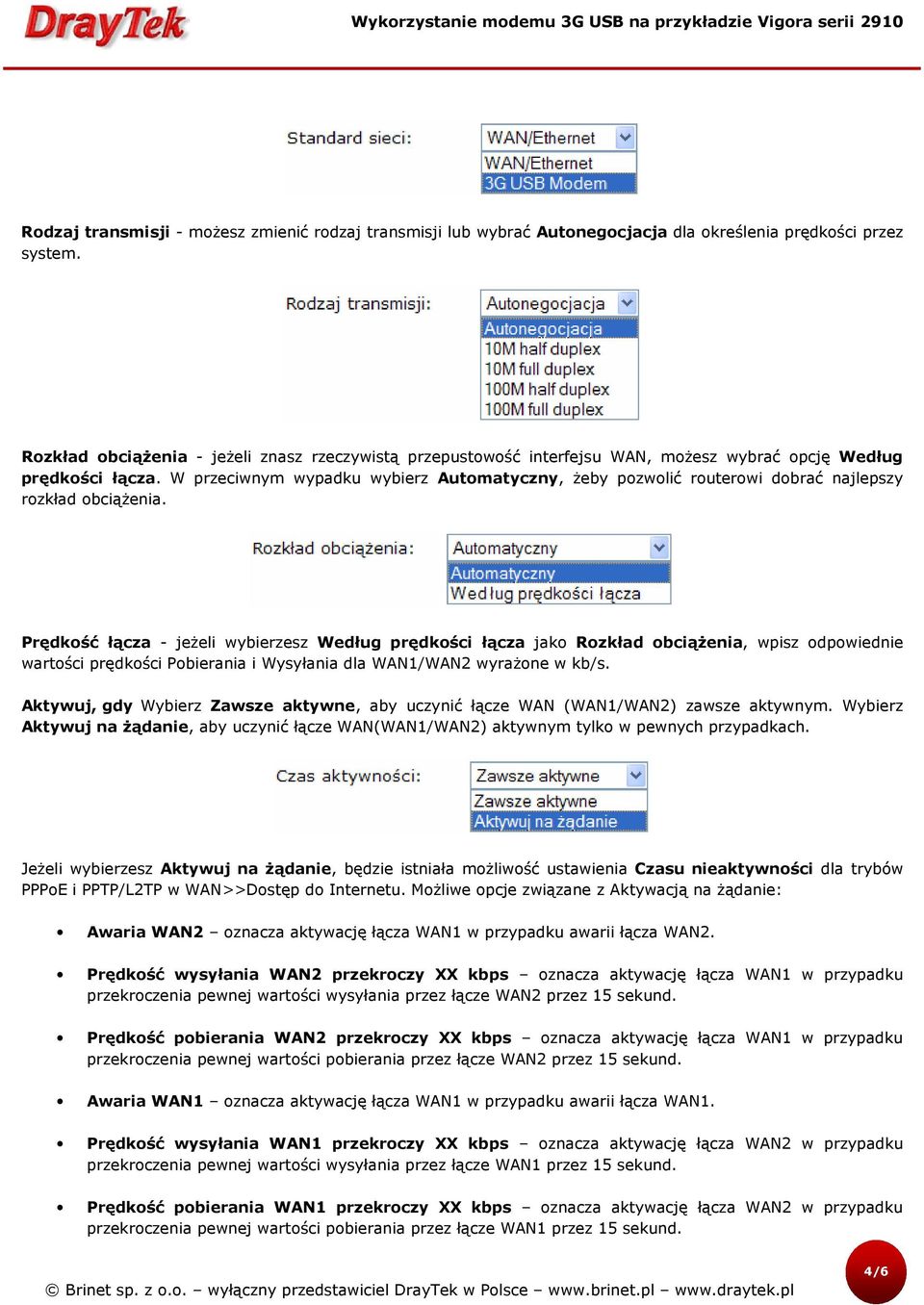

4 Rodzaj transmisji - możesz zmienić rodzaj transmisji lub wybrać Autonegocjacja dla określenia prędkości przez system. Rozkład obciążenia - jeżeli znasz rzeczywistą przepustowość interfejsu WAN, możesz wybrać opcję Według prędkości łącza. W przeciwnym wypadku wybierz Automatyczny, żeby pozwolić routerowi dobrać najlepszy rozkład obciążenia. Prędkość łącza - jeżeli wybierzesz Według prędkości łącza jako Rozkład obciążenia, wpisz odpowiednie wartości prędkości Pobierania i Wysyłania dla WAN1/WAN2 wyrażone w kb/s. Aktywuj, gdy Wybierz Zawsze aktywne, aby uczynić łącze WAN (WAN1/WAN2) zawsze aktywnym. Wybierz Aktywuj na żądanie, aby uczynić łącze WAN(WAN1/WAN2) aktywnym tylko w pewnych przypadkach. Jeżeli wybierzesz Aktywuj na żądanie, będzie istniała możliwość ustawienia Czasu nieaktywności dla trybów PPPoE i PPTP/L2TP w WAN>>Dostęp do Internetu. Możliwe opcje związane z Aktywacją na żądanie: Awaria WAN2 oznacza aktywację łącza WAN1 w przypadku awarii łącza WAN2. Prędkość wysyłania WAN2 przekroczy XX kbps oznacza aktywację łącza WAN1 w przypadku przekroczenia pewnej wartości wysyłania przez łącze WAN2 przez 15 sekund. Prędkość pobierania WAN2 przekroczy XX kbps oznacza aktywację łącza WAN1 w przypadku przekroczenia pewnej wartości pobierania przez łącze WAN2 przez 15 sekund. Awaria WAN1 oznacza aktywację łącza WAN1 w przypadku awarii łącza WAN1. Prędkość wysyłania WAN1 przekroczy XX kbps oznacza aktywację łącza WAN2 w przypadku przekroczenia pewnej wartości wysyłania przez łącze WAN1 przez 15 sekund. Prędkość pobierania WAN1 przekroczy XX kbps oznacza aktywację łącza WAN2 w przypadku przekroczenia pewnej wartości pobierania przez łącze WAN1 przez 15 sekund. 4/6

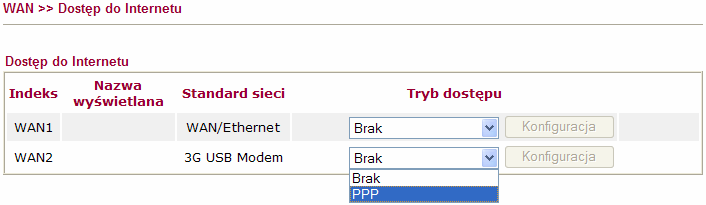

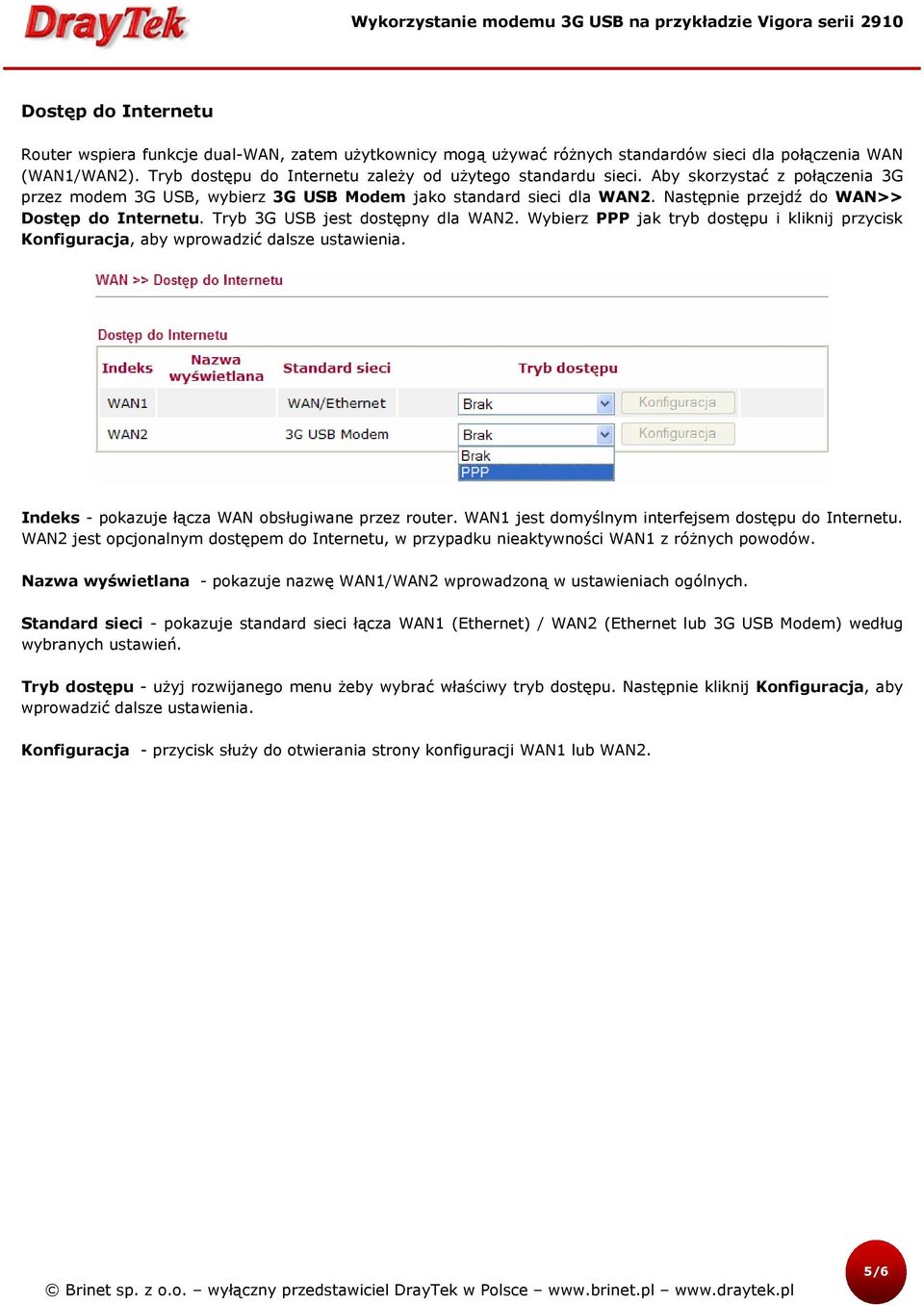

5 Dostęp do Internetu Router wspiera funkcje dual-wan, zatem użytkownicy mogą używać różnych standardów sieci dla połączenia WAN (WAN1/WAN2). Tryb dostępu do Internetu zależy od użytego standardu sieci. Aby skorzystać z połączenia 3G przez modem 3G USB, wybierz 3G USB Modem jako standard sieci dla WAN2. Następnie przejdź do WAN>> Dostęp do Internetu. Tryb 3G USB jest dostępny dla WAN2. Wybierz PPP jak tryb dostępu i kliknij przycisk Konfiguracja, aby wprowadzić dalsze ustawienia. Indeks - pokazuje łącza WAN obsługiwane przez router. WAN1 jest domyślnym interfejsem dostępu do Internetu. WAN2 jest opcjonalnym dostępem do Internetu, w przypadku nieaktywności WAN1 z różnych powodów. Nazwa wyświetlana - pokazuje nazwę WAN1/WAN2 wprowadzoną w ustawieniach ogólnych. Standard sieci - pokazuje standard sieci łącza WAN1 (Ethernet) / WAN2 (Ethernet lub 3G USB Modem) według wybranych ustawień. Tryb dostępu - użyj rozwijanego menu żeby wybrać właściwy tryb dostępu. Następnie kliknij Konfiguracja, aby wprowadzić dalsze ustawienia. Konfiguracja - przycisk służy do otwierania strony konfiguracji WAN1 lub WAN2. 5/6

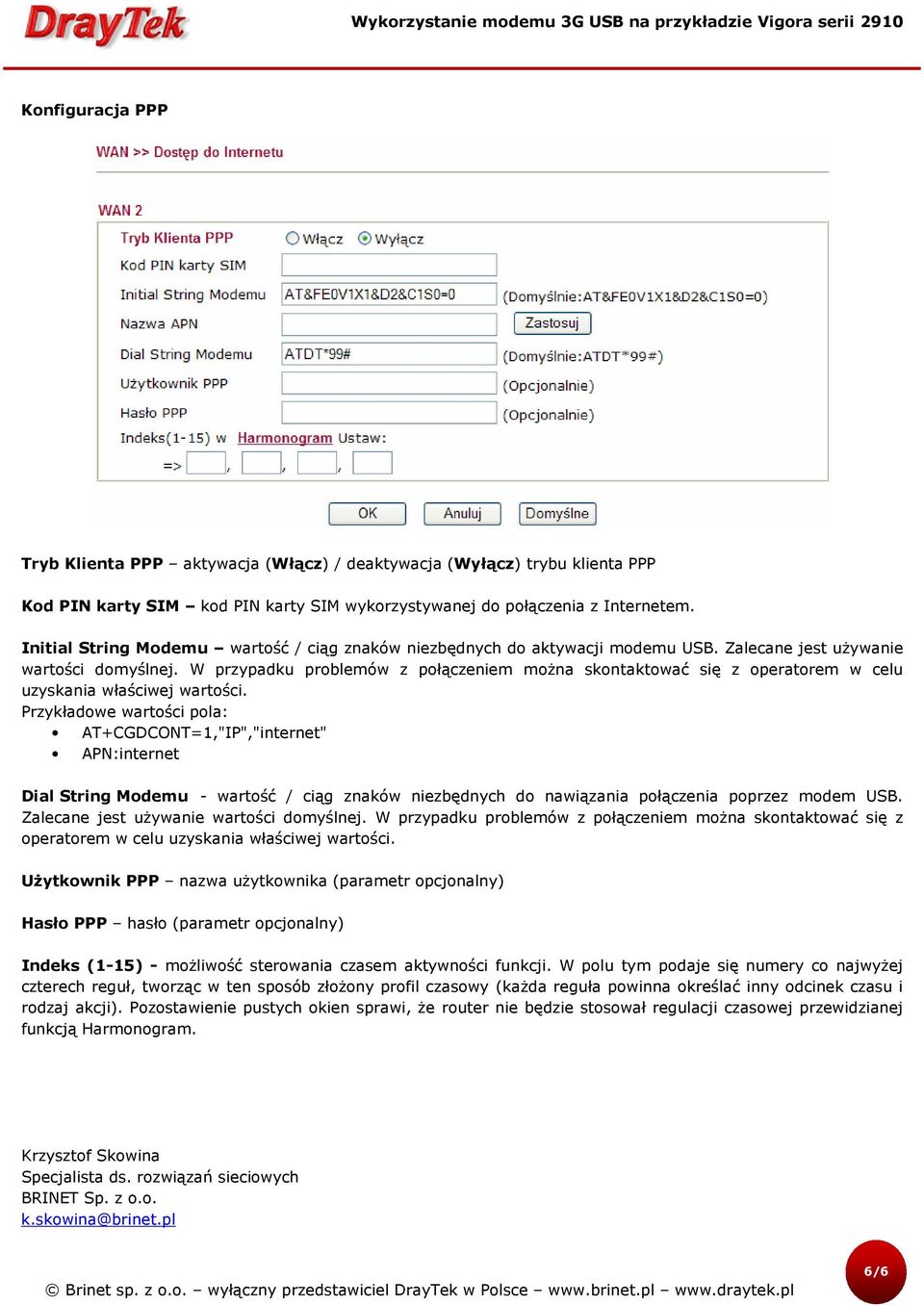

6 Konfiguracja PPP Tryb Klienta PPP aktywacja (Włącz) / deaktywacja (Wyłącz) trybu klienta PPP Kod PIN karty SIM kod PIN karty SIM wykorzystywanej do połączenia z Internetem. Initial String Modemu wartość / ciąg znaków niezbędnych do aktywacji modemu USB. Zalecane jest używanie wartości domyślnej. W przypadku problemów z połączeniem można skontaktować się z operatorem w celu uzyskania właściwej wartości. Przykładowe wartości pola: AT+CGDCONT=1,"IP","internet" APN:internet Dial String Modemu - wartość / ciąg znaków niezbędnych do nawiązania połączenia poprzez modem USB. Zalecane jest używanie wartości domyślnej. W przypadku problemów z połączeniem można skontaktować się z operatorem w celu uzyskania właściwej wartości. Użytkownik PPP nazwa użytkownika (parametr opcjonalny) Hasło PPP hasło (parametr opcjonalny) Indeks (1-15) - możliwość sterowania czasem aktywności funkcji. W polu tym podaje się numery co najwyżej czterech reguł, tworząc w ten sposób złożony profil czasowy (każda reguła powinna określać inny odcinek czasu i rodzaj akcji). Pozostawienie pustych okien sprawi, że router nie będzie stosował regulacji czasowej przewidzianej funkcją Harmonogram. Krzysztof Skowina Specjalista ds. rozwiązań sieciowych BRINET Sp. z o.o. k.skowina@brinet.pl 6/6
