1 Base jako sprzęg segmetowy LCN Od wersji oprogramowaia.7.5 moduł DOMIQ/Base może pełić fukcję sprzęgu segmetowego w istalacjach LCN. Płyą z tego trzy duże korzyści: Obiżeie kosztów istalacji zbęde stają się moduły Przyśpieszeie programowaia każdy segmet może być rówolegle programoway przez osobe połączeie LCN-PRO w tym samym czasie Lokala logika w każdym segmecie moża zaimplemetować lokale timery i zależości logicze W dalszej części tego samouczka opiszemy, jak zbudować sieć segmetową LCN z wykorzystaiem modułów DOMIQ/Base.. Sieci segmetowe LCN Sieci segmetowe LCN zostały zaprojektowae z myślą o rozległych istalacjach automatyki budykowej. W pojedyczym segmecie może pracować do 50 modułów LCN, atomiast w pojedyczej istalacji może być wydzieloych maksymalie 0 segmetów. Daje to liczbę maksymalie modułów w istalacji. Segmety są umerowae w zakresie od 5 do 4. Adresy poiżej 5 są zarezerwowae. Adres segmetu 3, to adres rozgłoszeiowy. Jest wykorzystyway wtedy, gdy istieje potrzeba rozesłaia iformacji do wszystkich dostępych segmetów. Adres segmetu r 4 służy do rozsyłaia statusów globalych do wszystkich sprzęgów segmetowych. Podział istalacji a segmety ma kilka zalet: Tworzeie iezależie sterowaych obszarów, które mogą się ze sobą komuikować, p. piętra w budyku, albo budyek z budykiem itp. Nie ależy w te sposób tworzyć istalacji w budykach apartametowych ze względu a ochroę prywatości mieszkaców. Zwiększoa przejrzystość istalacji rozległa istalacja podzieloa a miejsze części jest łatwiejsza w zarządzaiu i programowaiu. Większa prędkość trasmisji daych. Istalacja podzieloa a segmety szybciej przetwarza iformacje, iż jede segmet, w którym pracuje dużo modułów. DOMIQ 0 Stroa z 7 TU

2 Tradycyją sieć segmetową LCN obrazuje poiższy schemat: segmet max.,5 Mbps segmet 6 segmet 5 LCN-PK + LCN-Pro LCN-PCHK LCN-W LCN-GVS W tradycyjej sieci segmetowej LCN istieją ograiczeia związae z możliwościami sprzętowymi modułów LCN-PK oraz. Moduł LCN-PK może wymieiać dae między komputerem a sprzęgiem sieciowym LCN- SK jedyie z prędkością 9600 bit/s. Przy dużych porcjach daych zaczie obiża to komfort pracy podczas kofigracji i programowaia istalacji. W ajwiększych zaych istalacjach czas odczytu całego systemu LCN liczy się w diach. W przypadku zastosowaia dedykowaego systemu wizualizacji LCN iska prędkość trasmisji przekłada się rówież a powole działaie i reakcję wizualizacji a zmiay w systemie. Kolejym ograiczeiem jest możliwość zdalego programowaia tylko jedego segmetu jedocześie. Wszystkie wymieioe powyżej ograiczeia zikają, w przypadku zastosowaia modułów DOMIQ/Base w miejsce modułów. Topologia sieci segmetowej LCN oparta o moduły Base jako sprzęgi sieciowe przedstawioa została a poiższym schemacie: DOMIQ 0 Stroa z 7 TU

3 max. 00 Mbps + LCN-Pro DOMIQ Base segmet Etheret DOMIQ Base segmet 6 max. 00 Mbps + LCN-Pro DOMIQ Base segmet 5 max. 00 Mbps + LCN-Pro Aalizując powyższy schemat moża zauważyć, że w topologii opartej o moduły DOMIQ/ Base ie stosuje się modułu LCN-PK. W te sposób wyelimiowaliśmy wąskie gardło segmetowej istalacji LCN. Moduły Base wymieiają między sobą i komputerami dae z prędkością max. 00Mbit/s (sieć LAN). Taka prędkość trasmisji daych zapewia dużą płyość pracy. Pojedyczy moduł DOMIQ/Base umożliwia programowaie dowolej liczby segmetów. Natomiast mając do dyspozycji kilka komputerów z oprogramowaiem LCN-Pro prace moża zaczie przyspieszyć, programując segmety rówolegle (liie kropkowae a schemacie).. Kofiguracja LCN Pierwszym krokiem, jaki ależy wykoać jest właściwa kofiguracja modułów LCN w oprogramowaiu LCN-Pro. Przedstawioa kofiguracja została wykoaa w LCN-Pro, w wersji 3.8. Aby moduł Base mógł właściwie odczytywać zmiay statusów modułów LCN, ależy w ich właściwościach ustawić, aby wysyłały globale melduki statusowe. W tym celu:. Wybierz moduł LCN, a astepie klikij a Właściwości. DOMIQ 0 Stroa 3 z 7 TU

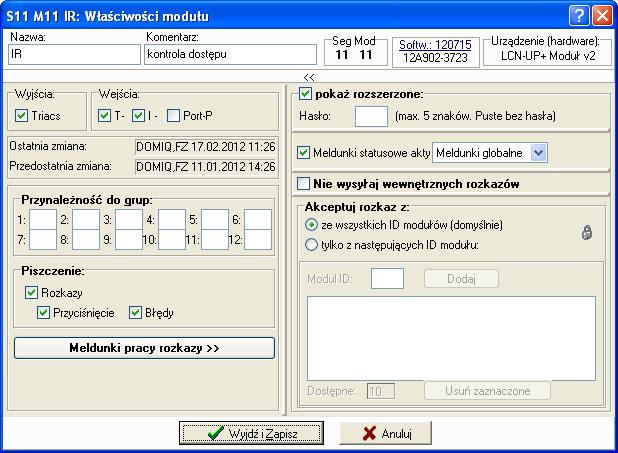

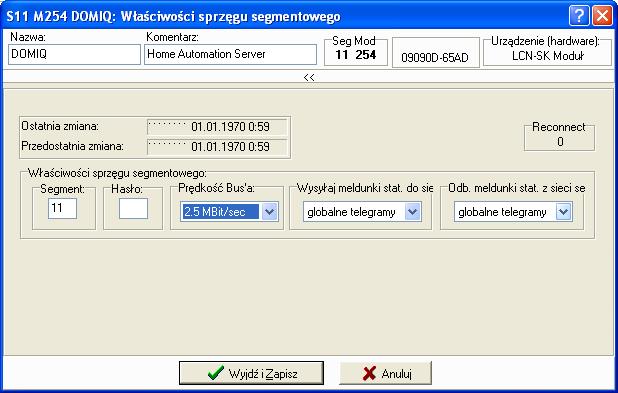

4 . W okie, które zostaie wyświetloe, zazacz pole pokaż rozszerzoe. Następie zazacz pole Melduki statusowe aktywe oraz z rozwijalej listy wybierz Melduki globale. W okie właściwości sprzęgu sieciowego (moduł Base) wyświetlae są aktuale parametry trasmisji. W obecej formie pełią fukcję jedyie iformacyją. Nie ależy zmieiać tych astaw, gdyż może to spowodować ieprawidłową komuikację modułu z iymi segmetami. DOMIQ 0 Stroa 4 z 7 TU

5 3. Kofiguracja DOMIQ/Base 3.. Iformacje ogóle W wersji oprogramowaia.7.5 w iterfejsie kofiguracyjym modułu Base dodaa została zakładka Łącza. Umożliwia oa defiiowaie komuikacji międzysegmetowej przy użyciu modułów Base. Poadto moża tu zdefiiować połączeia bezpośredie pomiędzy modułami Base a zasadzie pukt-pukt. Ta fukcjoalość zostaie opisaa w kolejym samouczku, w którym przedstawimy wykorzystaie połączeń Base-Base do realizacji sterowaia strukturalego a przykładzie budyku apartametowego. Zakładka Łącza ma budowę bardzo podobą do zakładek Zdarzeia i Timery. Lewa stroa oka to Struktura. Wyświetlae są w iej zdefiiowae grupy i połączeia. Grupy wykorzystywae są do łączeia i komuikacji większej liczby modułów Base, w tym komuikacji miedzysegmetowej. Liki atomiast służą do połączeń typu pukt-pukt. W aszym przypadku skupimy się a połączeiach grupowych. W prawej części oka jest sekcja Szczegóły, w której kofigurowae są parametry połączeia. Szczególą uwagę zwrócimy a pola Nazwa, Adres i Hasło. DOMIQ 0 Stroa 5 z 7 TU

6 Aby komuikacja międzysegmetowa była możliwa w polu Nazwa ależy wpisać LCN. Każda ia azwa uiemożliwi komuikację pomiędzy segmetami LCN. Komuikacja międzysegmetowa z użyciem modułów Base odbywa się a zasadzie multicast. W multicast, zgodie z ormą RFC 37 adresy IP adawae są w zakresie od do Moduły Base domyślie mają ustawioy adres IP multicast oraz port: Jeżeli chcemy, aby asza grupa segmetów LCN komuikowała się z użyciem domyślego adresu IP multicast, wówczas pole Adres może pozostać puste. W przeciwym przypadku ależy je uzupełić iym adresem IP z zakresu podaego powyżej. Czyość ależy wykoać dla wszystkich modułów Base ależących do daej grupy. Jeżeli pole Hasło zostaie uzupełioe, wówczas dae przesyłae pomiędzy segmetami będą szyfrowae, w przeciwym przypadku szyfrowaie jest ieaktywe. Aalogiczie, jak w przypadku adresu, hasło ależy wpowadzić w ustawieiach wszystkich modułów Base przyależych do daej grupy. Poiżej sekcji Szczegóły wyświetlaa jest lista wszystkich modułów Base dostępych w istalacji. 3.. Przykładowa kofiguracja Każdy moduł DOMIQ/Base z oprogramowaiem.7.5 lub owszym ma domyślie zdefiiowaą kofigurację, umożliwiającą komuikację międzysegmetową. Przedstawioa poiżej kofiguracja jest modyfikacją kofiguracji domyślej. Zmieioe zostały pola Adres oraz Hasło, aby zaprezetować pełe możliwości kofiguracyje. Komuikacja międzysegmetowa defiiowaa jest zgodie z poiższą procedurą:. W zakładce Łącza, dodaj grupę.. W polu Nazwa wpisz koieczie LCN. 3. Komórkę Adres możesz pozostawić pustą, jeżeli chcesz użyć domyślego adresu IP multicast. W przeciwym razie wpisz adres z zakresu podaego w podrozdziale 3.. W aszym przypadku zmieiliśmy kofigurację domyślą i użyliśmy adresu Pole Hasło rówież możesz pozostawić puste, jeżeli chcesz, aby dae przekazywae między segmetami były iezaszyfrowae. W przeciwym wypadku wpisz hasło. W tym przypadku użylismy hasła: routig. 5. Przejdź do zakładki Ustawieia, w polu Segmet wpisz umer segmetu LCN. DOMIQ 0 Stroa 6 z 7 TU

7 6. Zazacz pole Zdarzeia z iych segmetów, aby moduł Base mógł przetwarzać i reagować a zdarzeia pochodzące z iych segmetów LCN. 7. Powtórz powyższe czyości w pozostałych modułach Base Zastosowaie Jak wspomieliśmy we wstępie, użycie modułu Base jako sprzęgu segmetowego umożliwia wykorzystaie jego pełej fukcjoalości w stosuku do urządzeń w iych segmetach. Zatem możliwym staje się zdefiiowaie zdarzeń, timerów, wizualizacji itd., które będą reagowały a zmiay stau urządzeń z iych segmetów. Zasada działaia ie zmieia się, ależy pamiętać jedyie o wpisaiu umeru odpowiediego segmetu. Przykład Jako przykład przedstawimy defiiowaie zdarzeia, które będzie wyzwalae włączeiem wyjścia ściemiaego w iym segmecie. Załóżmy, że segmet ma umer 0, zaś moduł r, wyjście. Wówczas po dodaiu zdarzeia w polu Nazwa ależy wpisać E.LCN.output.0.., atomiast w polu Dae 00. Następie w sekcji Akcje deklarujemy dowole poleceia, jakie zostaą wykoae po wyzwoleiu zdarzeia. W oparciu o powyższy przykład moża zdefiiować dowole akcje wyzwalae zdarzeiami z iych segmetów. Należy pamięteć jedyie o odpowiediej umeracji segmetów. DOMIQ 0 Stroa 7 z 7 TU
