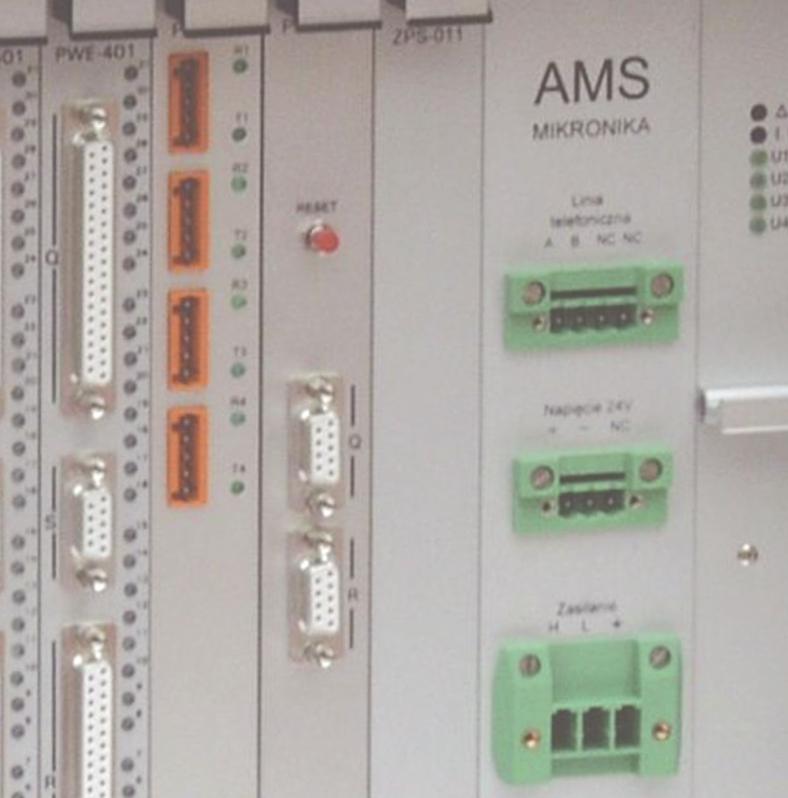

1 AMS rejestratory eergii i specjalizowae moduły komuikacyje Rejestratory serii AMS są przezaczoe do zbieraia w czasie rzeczywistym daych, iezbędych do adzorowaia gospodarki mocą i eergią elektr yczą. AMS-y rejestrują dae z maksymalie 128 wyjść impulsowych liczików eergii elektryczej lub iych urządzeń pomiarowych. Suma impulsów z każdej liii może być ciągle lub p. co miutę retrasmitowaa "o-lie" do urządzeń telemechaiki RTU lub systemów bilasowaia. Zliczoe impulsy a koiec każdego cyklu pomiarowego, osobo dla każdej liii, są zapisywae do zbioru w pamięci ieulotej. AMS w wersji z modułem wejść cyfrowych może bezpośredio odczytywać i gromadzić dae z elektroiczych liczików eergii i rejestratorów, wyposażoych w łącze do trasmisji daych. Oprócz aliczoych impulsów lub wartości odczytaych cyfrowo, do zbioru zapisywae są dodatkowe iformacje o zaikach zasilaia, awarii liii, zakończeiu okresu obrachukowego oraz zmiaie czasu lub daty. Rejestratory mogą być wyposażoe w moduły rejestracji wielkości fizyczych, wykorzystywaych do aalizy i progozowaia poboru eergii, takich jak: temperatura, siła wiatru, aświetleie. Urządzeia te, produkowae w kilku wersjach kostrukcyjych, posiadają możliwość realizacji fukcji sygalizacji i sterowaia, takich jak, p. sygali-zacja przekroczeia zamówioych wartości mocy i eergii, sterowaie bate-riami kodesatorów kompesujących moc bierą idukcyją. Dostęp do daych zapisaych w zbiorach jest realizoway lokalie lub zdalie poprzez łącze modemowe albo łącze telemechaiki. Rejestrator AMS może posiadać do sześciu kaałów retrasmisji szeregowej, umożliwiających jedoczesą, zdalą łączość z systemem adrzędym, z serwerem www lub lokalą dyspozycją. Komuikacja może odbywać się za pomocą modemu

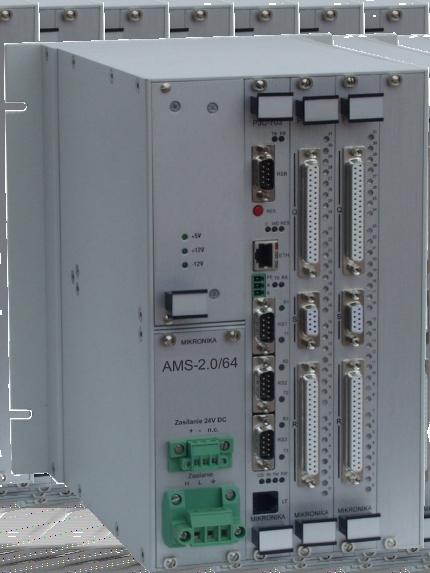

2 przewodowego, GSM lub GPRS, a także z wykorzystaiem pasm rozmówych w łączości TgFM i ETN. Istieje możliwość zastosowaia łącza w stadardzie RS-232, pętli prądowej, RS-485 albo światłowodowym. Komuikacja może być realizowaa w protokole TCP/IP poprzez sieć przewodową lub światłowodową. AMS-y współpracują z komputerami i specjalizowaymi modułami komuikacyjymi serii SO-55xx, umożliwiając tworzeie rozległych systemów zbieraia daych o pobor ze eergii dla dyspozycji rejoowych i zakładowych oraz przedsiębiorstw zajmujących się dystrybucją eergii elektryczej. Waruki pracy zasilaie: 230/220V AC/DC, +10/-15%, dostępe dodatkowe apięcie 24V DC/1A dla wyjść liczików impulsowych temperatura pracy: stadardowo 0-40OC wilgotość względa: 80% Dae techicze REJESTRATOR AMS w.2.0/x wejścia: - do 128 wejść impulsowych, dwubieguowych z separacją galwaiczą i sygalizacją optyczą stau liii - do 32 wejść cyfrowych typu: RS-232, RS-485 lub CLO wyjścia: - do 128 wyjść separowaych galwaiczie retrasmisja: - sieć TP 10/100 lub FO/100 w stadardzie wielo lub jedomodowym - do sześciu łączy szeregowych Bd typu: - RS-232, pętli prądowej, RS-485 i iterfejsu światłowodowego - wbudoway modem a liie komutowae, GSM, GPRS pobór mocy: 50 W kostrukcja: modułowa w obudowie lub kasecie "6U" z możliwością zabezpieczeia dostępu do modułów elektroiki i złącz kabli poprzez osłoę i plombowaie typowe wymiary i ilości wejść: Typ rejestratora Szerokość Wysokość Głębokość Ilość wejść AMS w.2.0/ mm 370mm 315mm 128 AMS w.2.0/64 158,4mm 308mm 230mm 64 AMS-2.0/128 AMS w.2.0/32 158,44mm 308mm 230mm 32 AMS-2.0/64

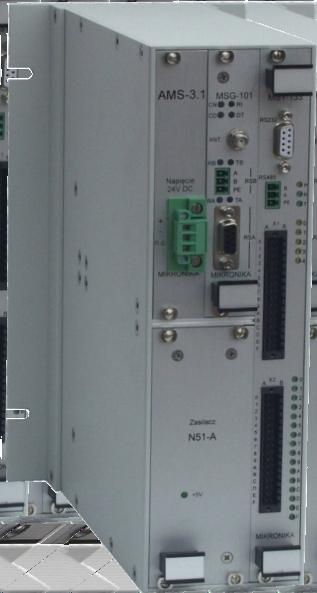

3 REJESTRATOR AMS w.3.x wejścia: - do 32 wejść impulsowych, dwubieguowych z separacją galwaiczą i sygalizacją optyczą stau liii retrasmisja: - stadardowo w protokole MODBUS - kofiguracja lokala poprzez RS-232 lub zdala podłączeie do systemu adrzędego poprzez: - iterfejs RS iterfejs światłowodowy zewętrzy modem a liie komutowae, GSM, GPRS pobór mocy: 25 W kostrukcja: - modułowa w specjalizowaej kasecie "6U" ze zitegrowaą listwą zaciskową - wymiary: szer. 82,2 x wys. 266 x głęb. 230mm AMS-3.1 Listwa łączeiowa / LZW-001 listwa zaciskowa Listwa LZW-001 jest przezaczoa do wprowadzaia maksymalie 32 sygałów impulsowych do rejestratora AMS z liczików umieszczoych a podstacji. Szeregowo z każdym wejściem jest włączoa dwukolorowa dioda LED, sygalizująca poprawość polaryzacji sygału liii wejściowej. Listwa pozwala rówież w łatwy sposób zasilić wyjścia impulsowe liczików. Oprogramowaie komuikacyje Moduł oprogramowaia komuikacyjego z rejestratorem AMS, może być łatwo zitegroway z dowolym oprogramowaiem przetwarzającym, takim jak SYNDIS-ENERGIA produkcji MIKRONIKI lub oprogramowaiem iych producetów. Oprogramowaie arzędziowe Do kofiguracji i zdalej komuikacji z rejestratorami AMS służy oprogramowaie arzędziowe system Sydis-Eergia. Umożliwia oo zdaly odczyt daych pomiarowych, zarejestrowaych w urządzeiu. Realizuje także pełą diagostykę oraz zdalą zmiaę parametrów. Możliwy jest podgląd daych chwilowych, rejestrowaych przez AMS.

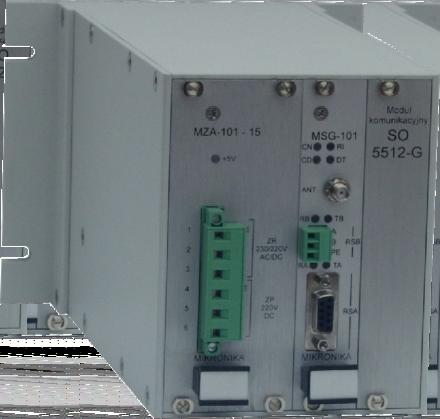

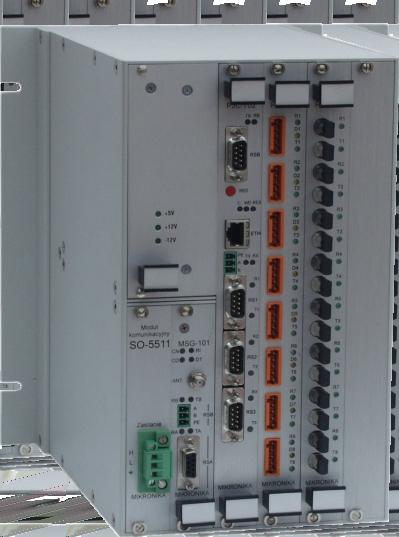

4 Zastosowaie rejestratorów AMS Pomiar temperatury Retrasmisja ON LINE Modem Liczik MARK-V Termial Licziki z wyj. cyfrowymi, p. LZQM, ZMD, ZMB Iterfejs prądowy AMS Moduł wejść Moduł wejść impulsowych cyfrowych Telemechaika RTU / SYNDIS / BUSZ Cetrala telefoicza TgFM / ETN Retrasmisja lokala lub zdala Komputer adrzędy Przystawka impulsowa Liczik eergii Liczik z adajikiem impulsów Drukarka Rejestratory eergii, p. KWMS, DATAPAF, FAG, FAF Specjalizowae moduły komuikacyje SO-55 Specjalizowae moduły komuikacyje SO-55xx posiadają oprogramowaie i odpowiedią kofigurację do współpracy z rejestratorami AMS oraz do obsługi liczików z łączami cyfrowymi. SO-5512-G moduł komuikacyjy: moduł posiada kaał kofiguracyjy RS-232 i kaał RS-485 dla obsługi liczików oraz wbudoway modem GSM/GPRS lub modem przewodowy a liie komutowae. Modemy są dedykowae dla zdalego przesyłaia daych. Urządzeie obsługuje maksymalie 8 liczików z łączem cyfrowym. Wymiary: szer. x wys. x głęb.: 107,6 x 133 x 230mm. SO-5511 moduł komuikacyjy: stadardowo moduł posiada do 16 kaałów trasmisji RS-232, RS-485 lub światłowodowych dla obsługi liczików oraz wbudoway modem. Urządzeie moża kofigurować zdalie lub lokalie. Wymiary: szer. x wys. x głęb.: 158,4 x 266 x 230mm.

5 Obsługa liczików eergii poprzez łączość GPRS Odczyt daych z liczików eergii a rozległym obszarze z wykorzystaiem specjalizowaego modułu komuikacyjego i dedykowaego APN. Dedykoway APN SERWER Cetrum aalizy daych - zakład eergetyczy - admiistracja - duży zakład produkcyjy Sieć GPRS SO-5512-G lokalizacja Liczik eergii r 1 SO-5512-G lokalizacja 1 Liczik eergii r 8 RS-485 RS-485 Kofiguracja systemu pomiarowego z zastosowaiem AMS Serwer sieci GPRS Rejestrator Eergii AMS z modułami wejść impulsowych i wejść cyfrowych GSM/GPRS Licziki z cyfrowym iterfejsem komuikacyjym Łącze GSM/GPRS lub telefoicze łącze przewodowe Łącze rezerwowe Licziki z adajikami impulsów Łącze podstawowe do ZDR Listwa zaciskowa LZW-001 Impulsy Kaały szeregowe dla daych cyfrowych sieć LAN SYNDIS-ENERGIA system do pomiarów i bilasowaia eergii Serwer daych / ftp / www Udostępiaie daych a potrzeby systemów fiasowo-księgowych lub obrotu eergią
