1 [ nowe idee nowe inspiracje I n n o w a c y j n e s y s t e m y ] t e l e m e t r y c z n e City Network wersja demonstracyjna Z d a l n y o d c z y t w o d o m i e r z y i c i e p o m i e r z y

2 [ nowe idee nowe inspiracje ] I n n o w a c y j n e s y s t e m y t e l e m e t r y c z n e City Network wersja demonstracyjna Z d a l n y o d c z y t w o d o m i e r z y i c i e p o m i e r z y

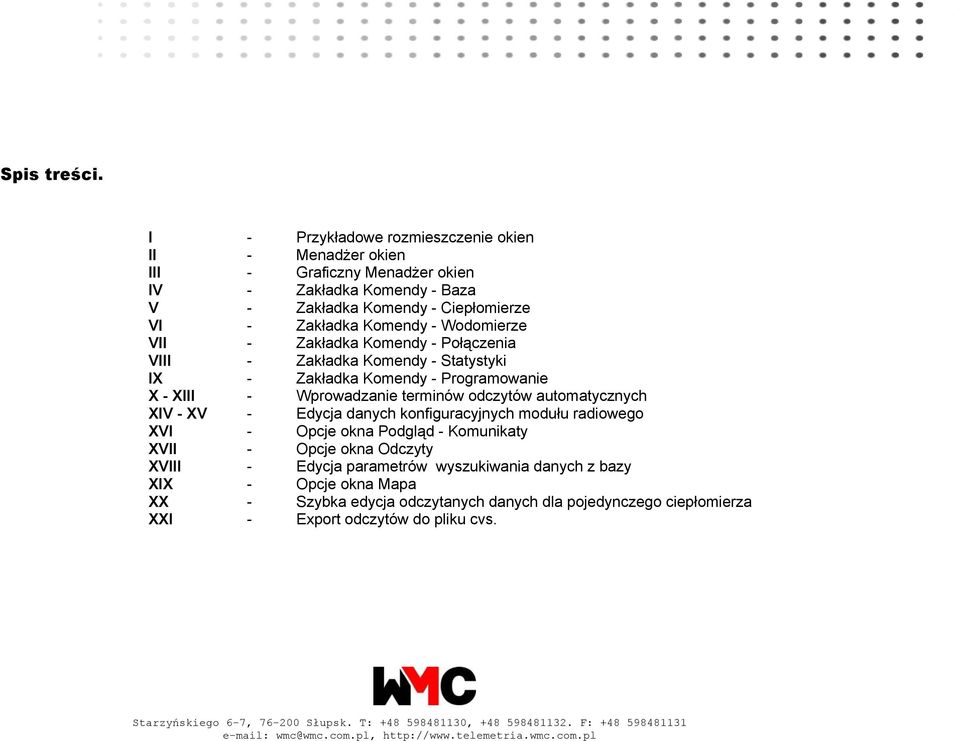

3 Spis treści. I - Przykładowe rozmieszczenie okien II - Menadżer okien III - Graficzny Menadżer okien IV - Zakładka Komendy - Baza V - Zakładka Komendy - Ciepłomierze VI - Zakładka Komendy - Wodomierze VII - Zakładka Komendy - Połączenia VIII - Zakładka Komendy - Statystyki IX - Zakładka Komendy - Programowanie X - XIII - Wprowadzanie terminów odczytów automatycznych XIV - XV - Edycja danych konfiguracyjnych modułu radiowego XVI - Opcje okna Podgląd - Komunikaty XVII - Opcje okna Odczyty XVIII - Edycja parametrów wyszukiwania danych z bazy XIX - Opcje okna Mapa XX - Szybka edycja odczytanych danych dla pojedynczego ciepłomierza XXI - Export odczytów do pliku cvs. Starzyńskiego 6-7, Słupsk. T: , F: wmc@wmc.com.pl,

4 I. Przykładowe rozmieszczenie okien Zakładka Menu Głównego Zakładka Komendy Okno Liczniki - Lista Drzew z listą modułów bazowych oraz modułów z węzłach cieplnych wraz z przydzieloną funkcją oraz opisem podłączonych ciepłomierzy i wodomierzy Okno Podgląd - Komunikaty. W oknie wyświetlane są wszystkie procesy zlecane przez Administratora oraz wykonywane przez Aplikacje Okno Mapa. Przedstawia graficznie topologie rozmieszenia modułów, drogi główne i zapasowe, dane adresowe oraz narzędzia do budowania i konfigurowania drzewa radiowego Okno Odczyty. W oknie wyświetlane są rekordy z odczytów automatycznych dobowych oraz ręcznych z ciepłomierzy i wodomierzy wraz z wizualizacją graficzną.

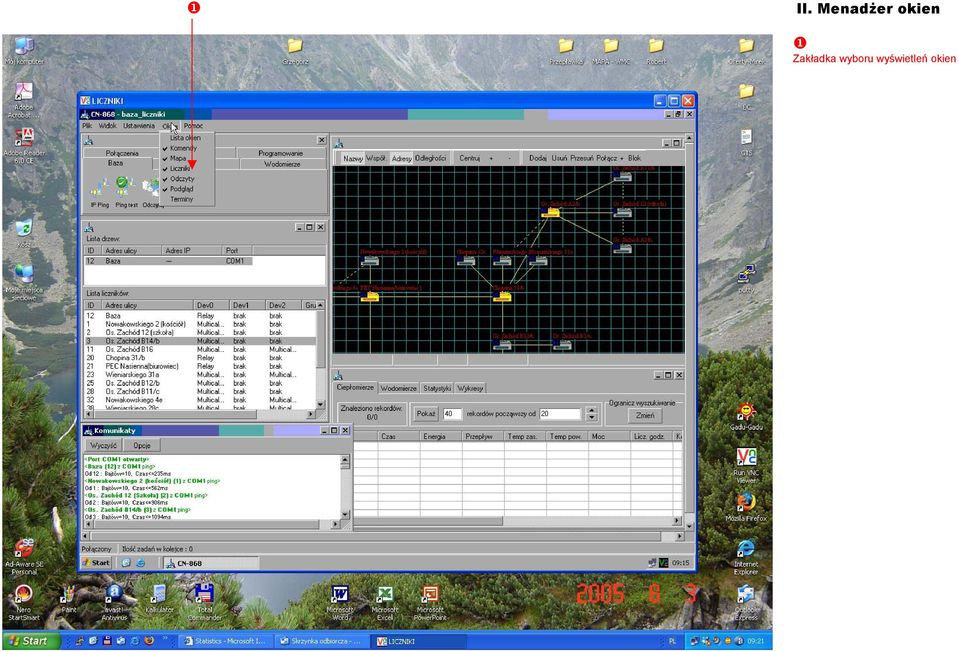

5 II. Menadżer okien Zakładka wyboru wyświetleń okien

6 III. Graficzny Menadżer okien Zakładka Lista okien - graficzny wybór wyświetleń okien na pulpicie

7 IV. Zakładka Komendy - Baza Zakładka Komendy - Baza Ikona IP Ping. Sprawdzanie łączności w protokole UDP Ikona Ping Test. Sprawdzenie komendą ping połączenia ze wszystkimi modułami w drzewie radiowym Ikona Odczytaj. Wykonanie dowolnego odczytu

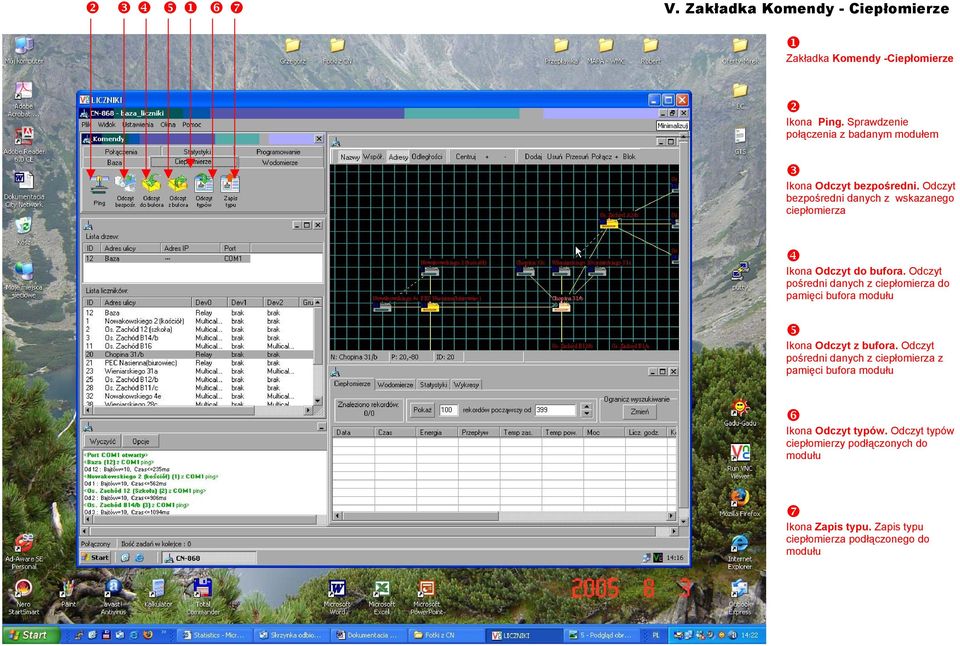

8 V. Zakładka Komendy - Ciepłomierze Zakładka Komendy -Ciepłomierze Ikona Ping. Sprawdzenie połączenia z badanym modułem Ikona Odczyt bezpośredni. Odczyt bezpośredni danych z wskazanego ciepłomierza Ikona Odczyt do bufora. Odczyt pośredni danych z ciepłomierza do pamięci bufora modułu Ikona Odczyt z bufora. Odczyt pośredni danych z ciepłomierza z pamięci bufora modułu Ikona Odczyt typów. Odczyt typów ciepłomierzy podłączonych do modułu Ikona Zapis typu. Zapis typu ciepłomierza podłączonego do modułu

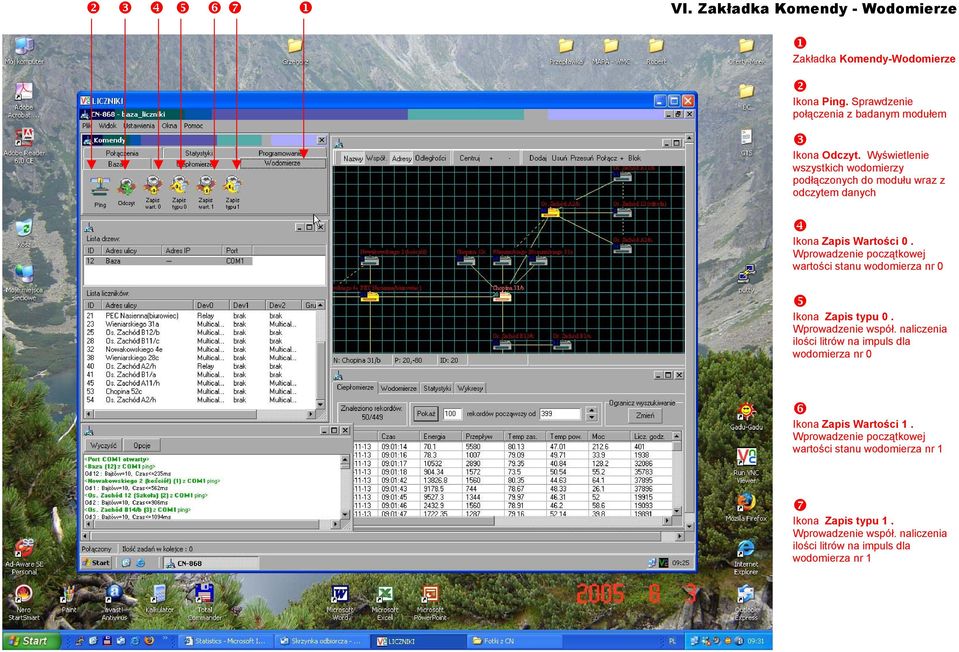

9 VI. Zakładka Komendy - Wodomierze Zakładka Komendy-Wodomierze Ikona Ping. Sprawdzenie połączenia z badanym modułem Ikona Odczyt. Wyświetlenie wszystkich wodomierzy podłączonych do modułu wraz z odczytem danych Ikona Zapis Wartości 0. Wprowadzenie początkowej wartości stanu wodomierza nr 0 Ikona Zapis typu 0. Wprowadzenie współ. naliczenia ilości litrów na impuls dla wodomierza nr 0 Ikona Zapis Wartości 1. Wprowadzenie początkowej wartości stanu wodomierza nr 1 Ikona Zapis typu 1. Wprowadzenie współ. naliczenia ilości litrów na impuls dla wodomierza nr 1

10 VII. Zakładka Komendy - Połączenia Zakładka Komendy - Połączenia Ikona Ping. Sprawdzenie połączenia z badanym modułem Ikona Odczyt trasy. Opcja serwisowa Ikona Zapis trasy. Zapisuje w pamięci modułu trasę połączeń drzewa radiowego Ikona Reset trasy. Opcja serwisowa Ikona Połączenia radio. Pokazuje wszystkie moduły będące w zasięgu sprawdzanego modułu Ikona Połączenia przekaźnik. Opcja serwisowa Ikona Pokaż Eprom. Opcja serwisowa

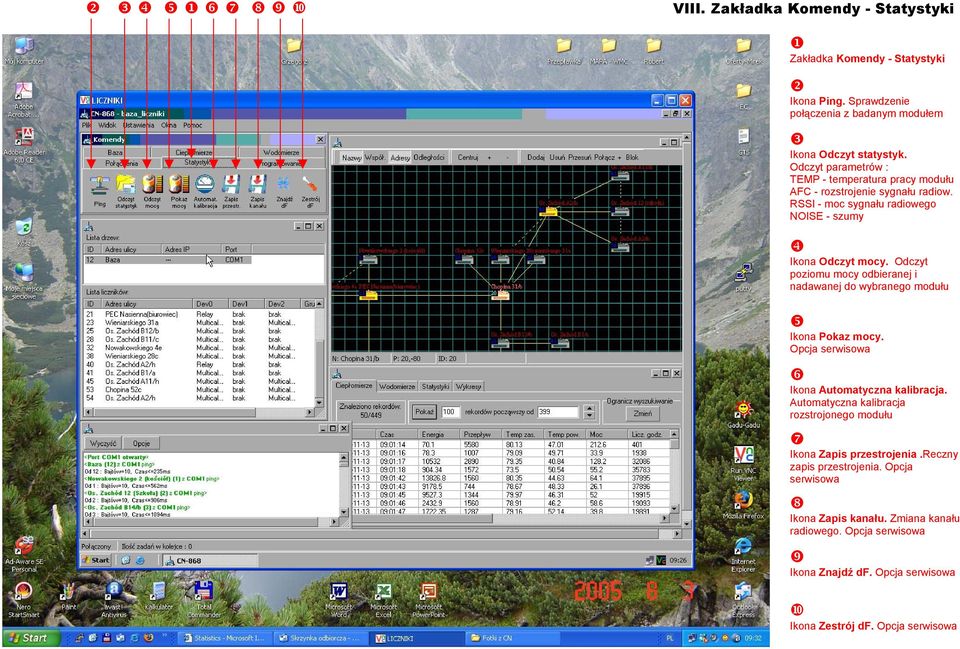

11 VIII. Zakładka Komendy - Statystyki Zakładka Komendy - Statystyki Ikona Ping. Sprawdzenie połączenia z badanym modułem Ikona Odczyt statystyk. Odczyt parametrów : TEMP - temperatura pracy modułu AFC - rozstrojenie sygnału radiow. RSSI - moc sygnału radiowego NOISE - szumy Ikona Odczyt mocy. Odczyt poziomu mocy odbieranej i nadawanej do wybranego modułu Ikona Pokaz mocy. Opcja serwisowa Ikona Automatyczna kalibracja. Automatyczna kalibracja rozstrojonego modułu Ikona Zapis przestrojenia.reczny zapis przestrojenia. Opcja serwisowa Ikona Zapis kanału. Zmiana kanału radiowego. Opcja serwisowa Ikona Znajdź df. Opcja serwisowa Ikona Zestrój df. Opcja serwisowa

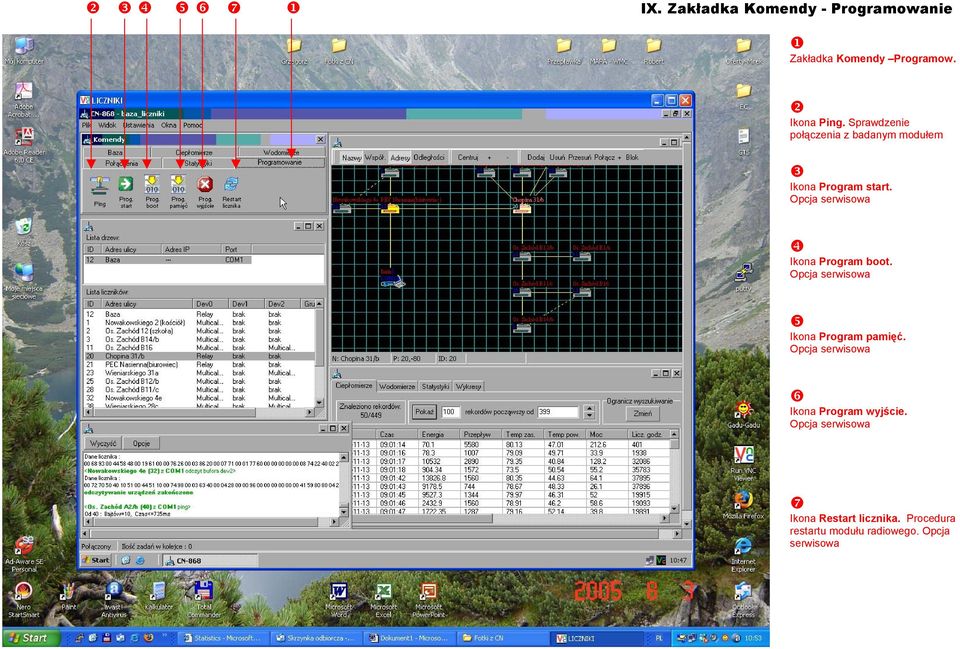

12 IX. Zakładka Komendy - Programowanie Zakładka Komendy Programow. Ikona Ping. Sprawdzenie połączenia z badanym modułem Ikona Program start. Opcja serwisowa Ikona Program boot. Opcja serwisowa Ikona Program pamięć. Opcja serwisowa Ikona Program wyjście. Opcja serwisowa Ikona Restart licznika. Procedura restartu modułu radiowego. Opcja serwisowa

13 X. Wprowadzanie terminów odczytów automatycznych Zakładka Okno - Terminy

14 XI. Wprowadzanie terminów odczytów automatycznych Okno Terminy odczytów Edycja odczytów wg parametru : - Modułu bazowego - Pojedynczego licznika - Grupy liczników - Właściciela liczników - Drzewa radiowego

15 XII. Wprowadzanie terminów odczytów automatycznych Okno Edycja terminu Edycja odczytów wg parametru : - Okres - Godzina odczytu

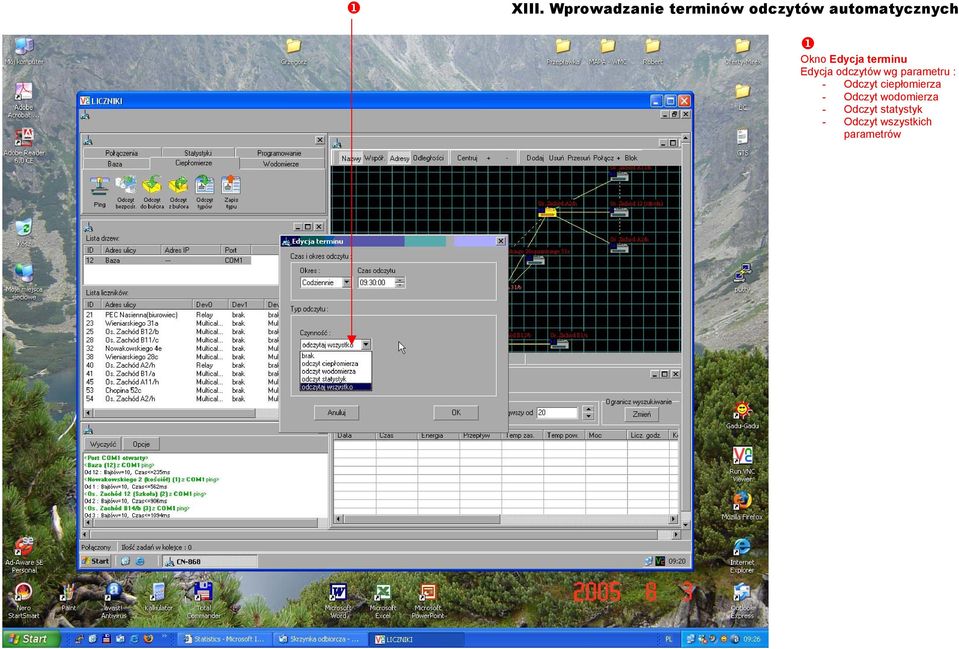

16 XIII. Wprowadzanie terminów odczytów automatycznych Okno Edycja terminu Edycja odczytów wg parametru : - Odczyt ciepłomierza - Odczyt wodomierza - Odczyt statystyk - Odczyt wszystkich parametrów

17 XIV. Edycja danych konfiguracyjnych modułu radiowego Okno Liczniki, powiększone do max. rozmiarów Okno Konfiguracja Licznika Edycja : - Adresu węzła cieplnego - Numer ID licznika - Numeru unikatowego - Grupy do której przypisany jest licznik - Właściciela licznika/węzła - Typu urządzeń podłączonych do modułu

18 XV. Edycja danych konfiguracyjnych modułu radiowego Okno Konfiguracja Licznika Pole wyboru typu ciepłomierza podłączonego do modułu radiowego

19 XVI. Opcje okna Podgląd - Komunikaty Zakładka Wyczyść Usunięcie wszystkich zapisów z okna Komunikaty Zakładka Opcje Okno Opcje Komunikatów. Edycja parametrów wyświetlanych komunikatów

20 XVII. Opcje okna Odczyty Okno Odczyty, powiększone do max. rozmiarów Ilość rekordów wyświetlonych / ilość wszystkich rekordów w bazie Liczba pierwszego wyświetlonego rekordu z bazy Liczba wyświetlonych rekordów Zakładka Zmień zmiana parametrów i zakresów wyświetlanych danych z bazy

21 XVIII. Edycja parametrów wyszukiwania danych z bazy Zakładka Ograniczenia w wyszukiwaniu Dobór kryteriów przeglądania bazy oraz generowania wykresów

22 XIX. Opcje okna Mapa Okno Mapa powiększone do max. rozmiarów Zakładki informacyjne z danymi wyświetlanymi na mapie : - Nazwa ID modułu - Współrzędne modułu - Adres węzła - Odległości Przycisk Dodaj. Dodanie modułu do mapy Przycisk Usuń. Usunięcie modułu z mapy Przycisk Przesuń. Przesunięcie modułu na mapie. Przycisk Połącz. Dodanie drogi głównej. Przycisk +. Dodanie drogi alternatywnej. Przycisk Blok. Dodanie konturu bloku.

23 XX. Szybka edycja odczytanych danych dla pojedynczego ciepłomierza Wybierając ciepłomierz w oknie Liczniki klikamy prawym klawiszem myszki i wybieramy : - Pokaż odczyty - Pokaż dzisiejsze odczyty Po wybraniu jednej z opcji w oknie Odczyty wyświetlą się dane z odczytami historycznymi lub z dzisiejszego dnia. W oknie Odczyty generowane są również wykresy wg zadanych parametrów

24 XXI. Export odczytów do pliku cvs. W oknie Odczyty klikając prawym klawiszem myszki mamy możliwość eksportu danych do pliku cvs. Do pliku cvs zostaną wyeksportowane dane z odczytami jakie znajdują się w oknie Odczyty.
