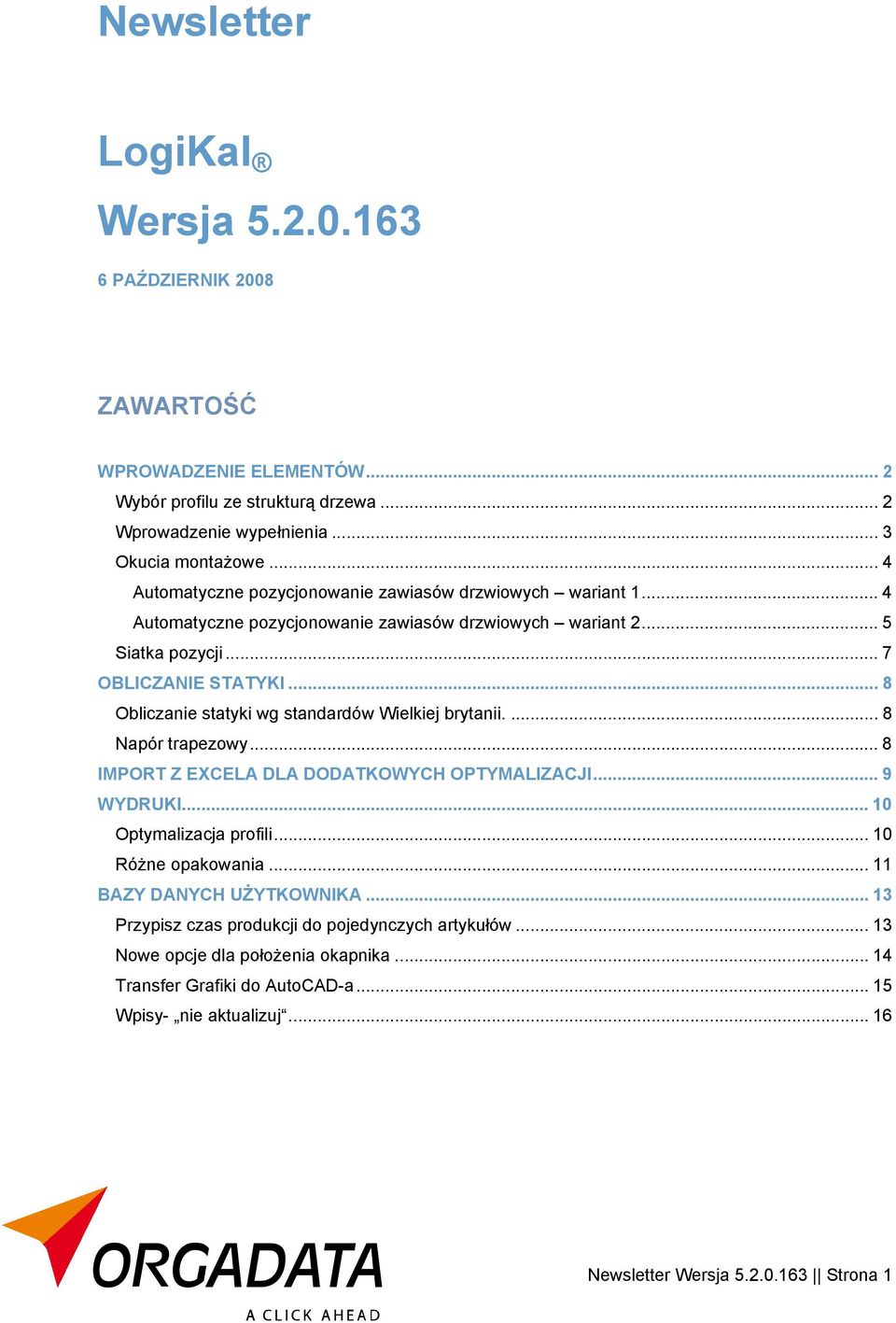

1 Newsletter LogiKal Wersja PAŹDZIERNIK 2008 ZAWARTOŚĆ WPROWADZENIE ELEMENTÓW... 2 Wybór profilu ze strukturą drzewa... 2 Wprowadzenie wypełnienia... 3 Okucia montażowe... 4 Automatyczne pozycjonowanie zawiasów drzwiowych wariant Automatyczne pozycjonowanie zawiasów drzwiowych wariant Siatka pozycji... 7 OBLICZANIE STATYKI... 8 Obliczanie statyki wg standardów Wielkiej brytanii Napór trapezowy... 8 IMPORT Z EXCELA DLA DODATKOWYCH OPTYMALIZACJI... 9 WYDRUKI Optymalizacja profili Różne opakowania BAZY DANYCH UŻYTKOWNIKA Przypisz czas produkcji do pojedynczych artykułów Nowe opcje dla położenia okapnika Transfer Grafiki do AutoCAD-a Wpisy- nie aktualizuj Newsletter Wersja Strona 1

2 WPROWADZENIE ELEMENTÓW WYBÓR PROFILU ZE STRUKTURĄ DRZEWA We WPROWADZENIU ELEMENTÓW wszystkie profile wkładowe można teraz przejrzyście zorganizować dzięki użyciu struktury drzewa. Newsletter Wersja Strona 2

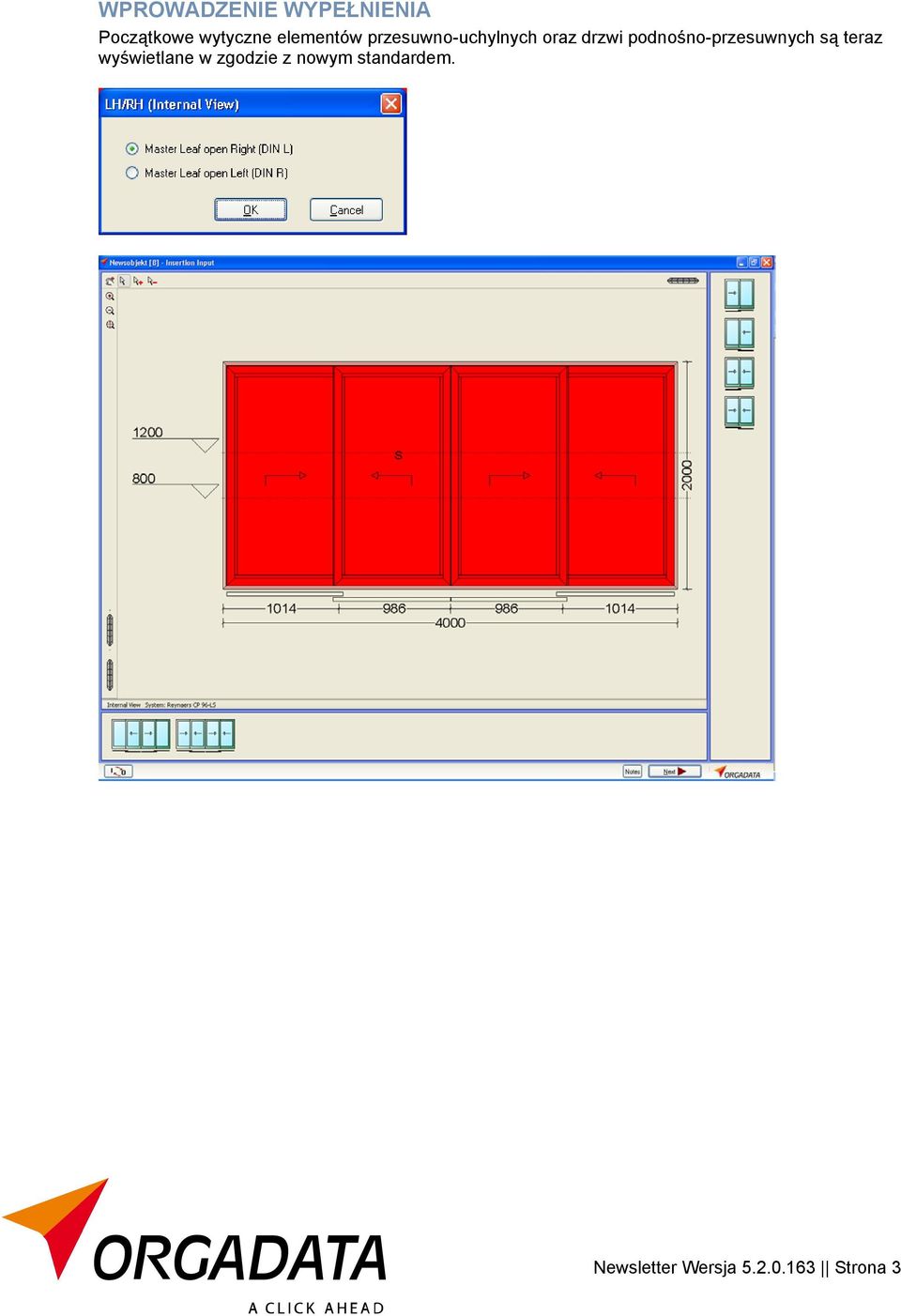

3 WPROWADZENIE WYPEŁNIENIA Początkowe wytyczne elementów przesuwno-uchylnych oraz drzwi podnośno-przesuwnych są teraz wyświetlane w zgodzie z nowym standardem. Newsletter Wersja Strona 3

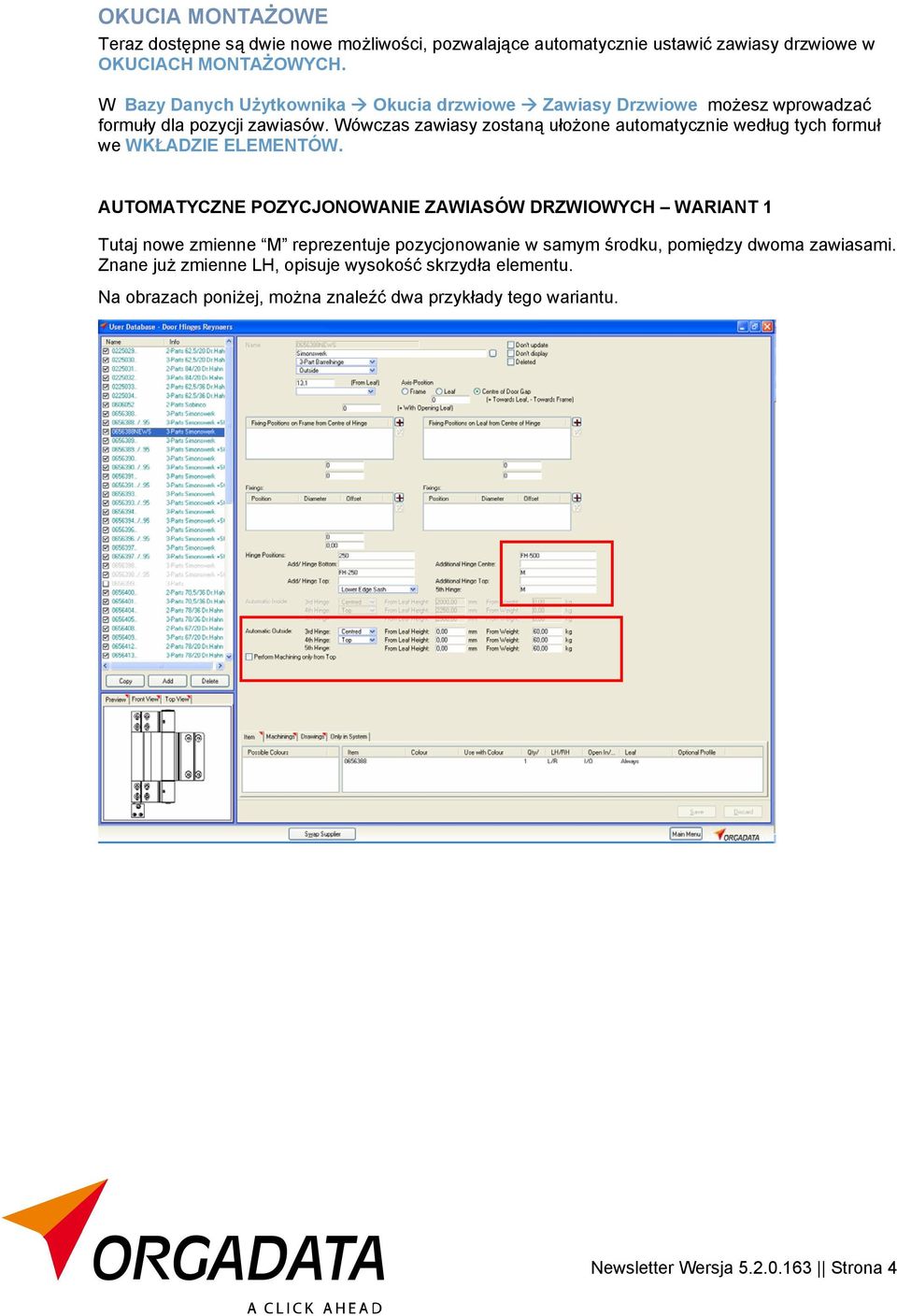

4 OKUCIA MONTAŻOWE Teraz dostępne są dwie nowe możliwości, pozwalające automatycznie ustawić zawiasy drzwiowe w OKUCIACH MONTAŻOWYCH. W Bazy Danych Użytkownika Okucia drzwiowe Zawiasy Drzwiowe możesz wprowadzać formuły dla pozycji zawiasów. Wówczas zawiasy zostaną ułożone automatycznie według tych formuł we WKŁADZIE ELEMENTÓW. AUTOMATYCZNE POZYCJONOWANIE ZAWIASÓW DRZWIOWYCH WARIANT 1 Tutaj nowe zmienne M reprezentuje pozycjonowanie w samym środku, pomiędzy dwoma zawiasami. Znane już zmienne LH, opisuje wysokość skrzydła elementu. Na obrazach poniżej, można znaleźć dwa przykłady tego wariantu. Newsletter Wersja Strona 4

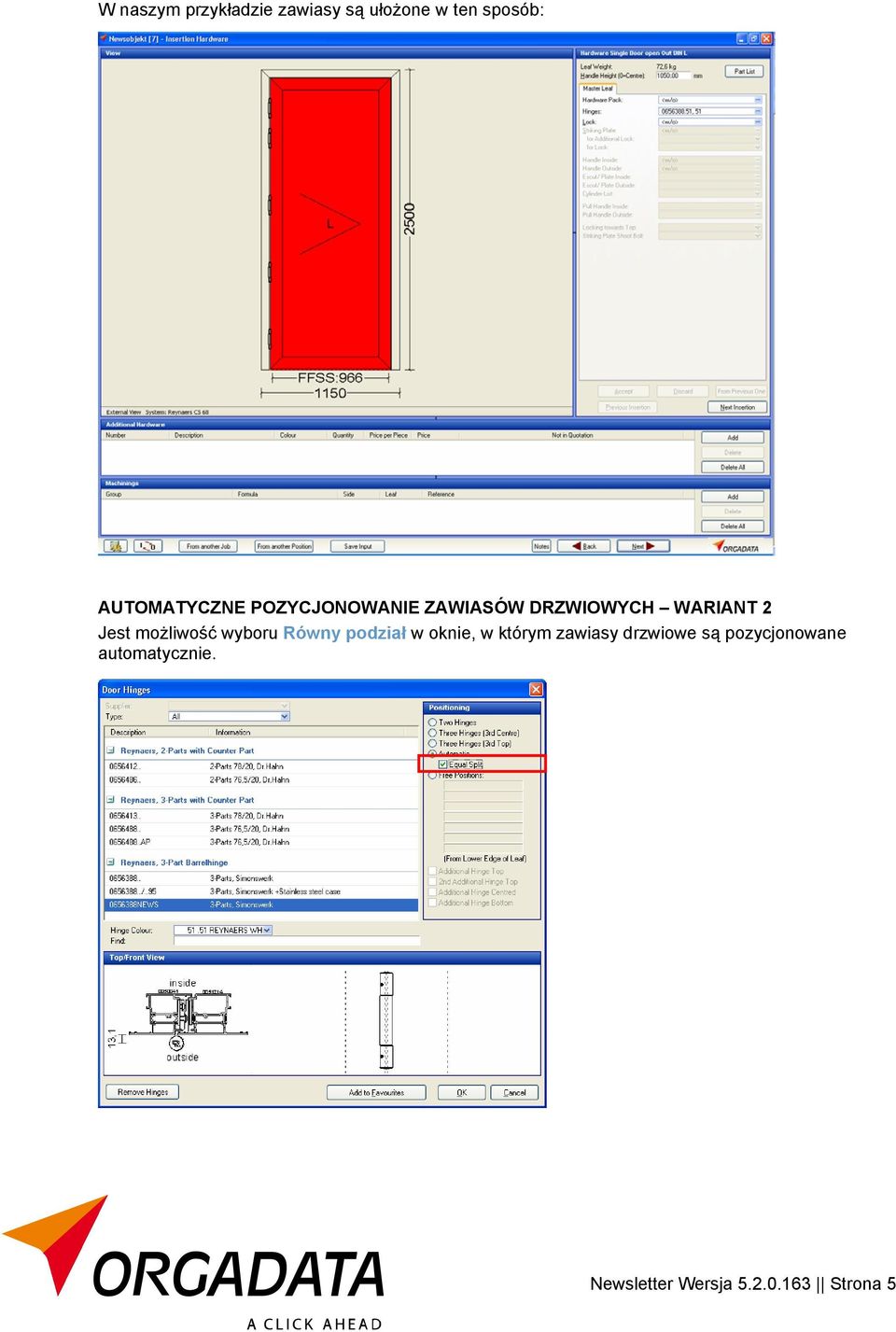

5 W naszym przykładzie zawiasy są ułożone w ten sposób: AUTOMATYCZNE POZYCJONOWANIE ZAWIASÓW DRZWIOWYCH WARIANT 2 Jest możliwość wyboru Równy podział w oknie, w którym zawiasy drzwiowe są pozycjonowane automatycznie. Newsletter Wersja Strona 5

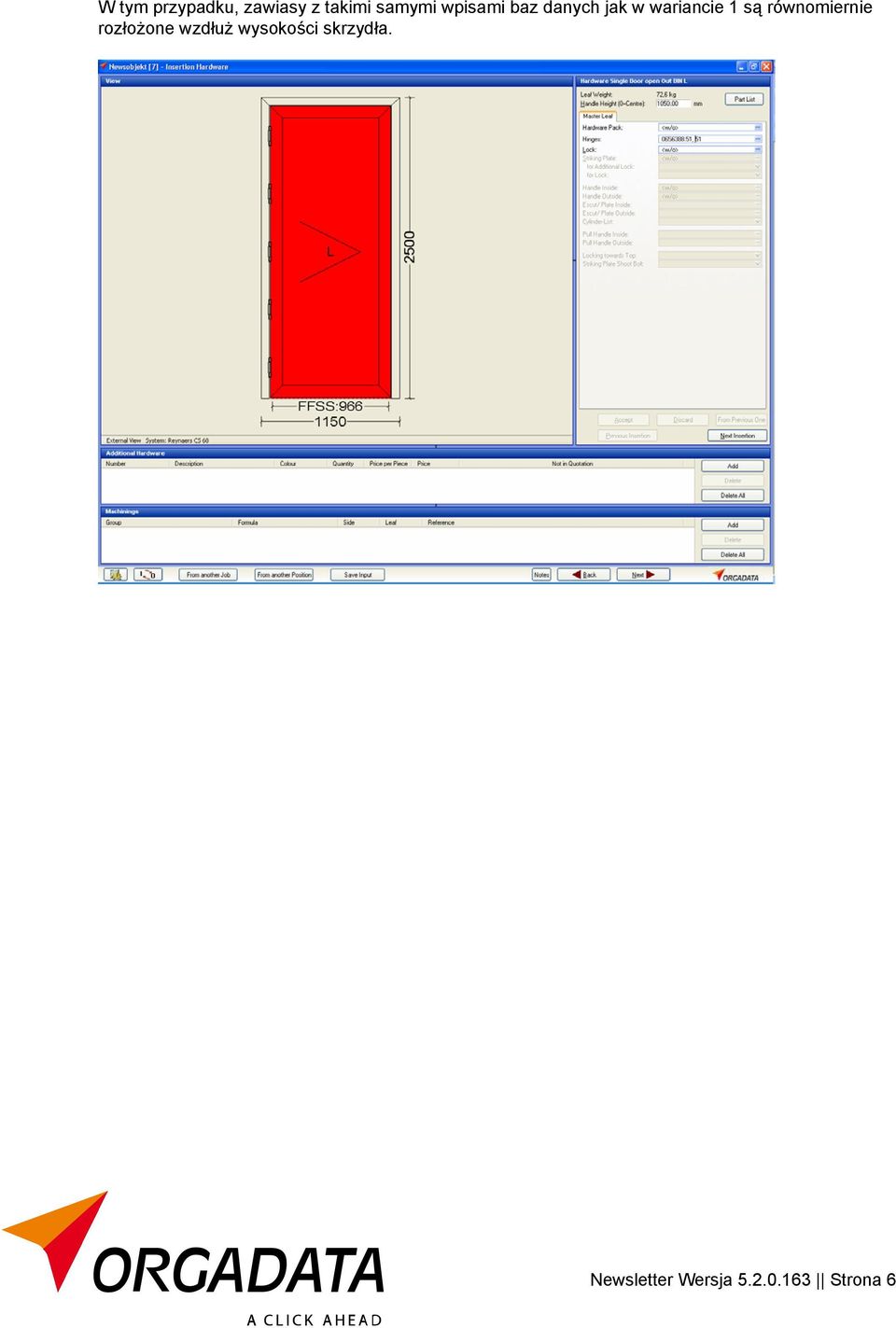

6 W tym przypadku, zawiasy z takimi samymi wpisami baz danych jak w wariancie 1 są równomiernie rozłożone wzdłuż wysokości skrzydła. Newsletter Wersja Strona 6

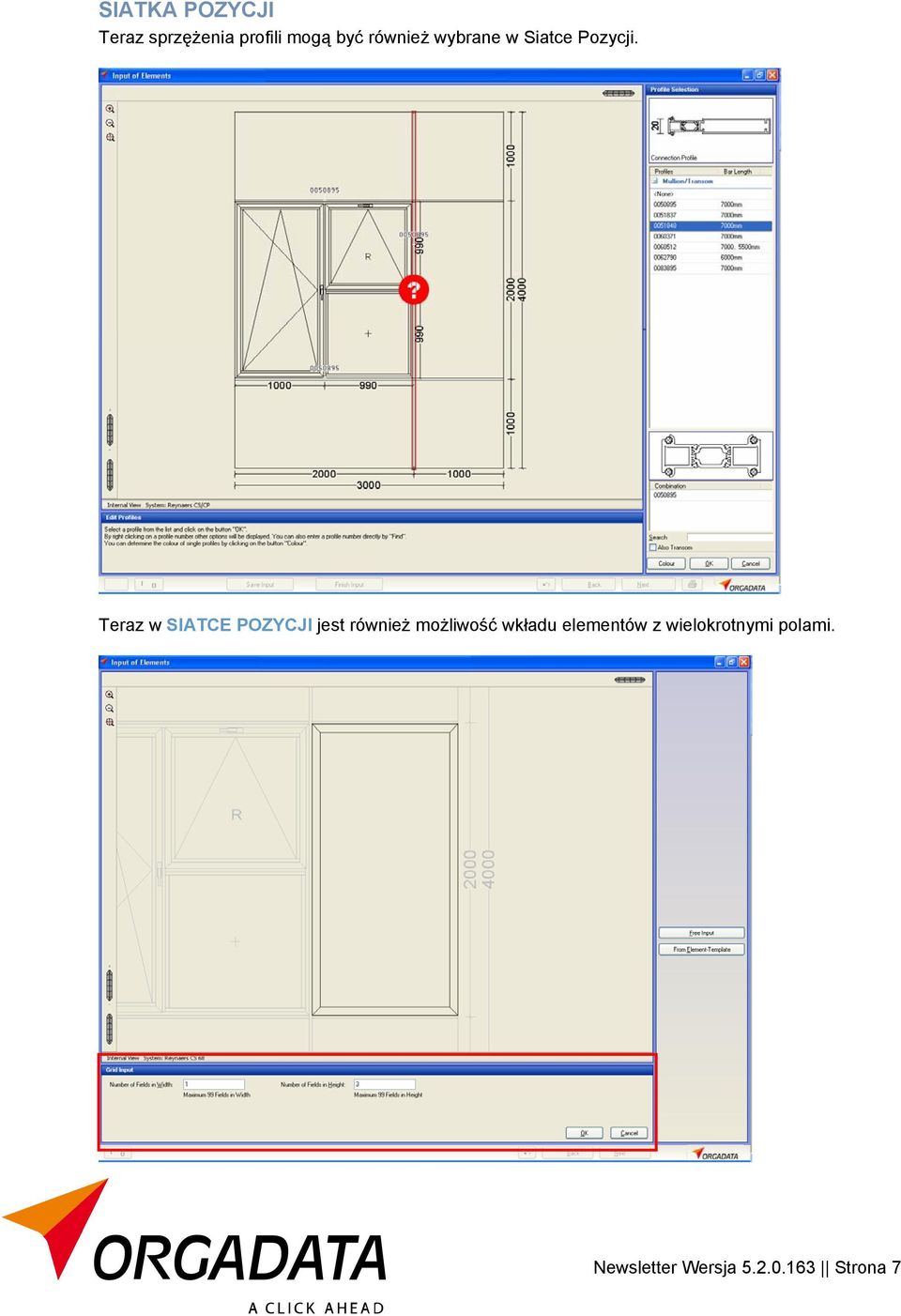

7 SIATKA POZYCJI Teraz sprzężenia profili mogą być również wybrane w Siatce Pozycji. Teraz w SIATCE POZYCJI jest również możliwość wkładu elementów z wielokrotnymi polami. Newsletter Wersja Strona 7

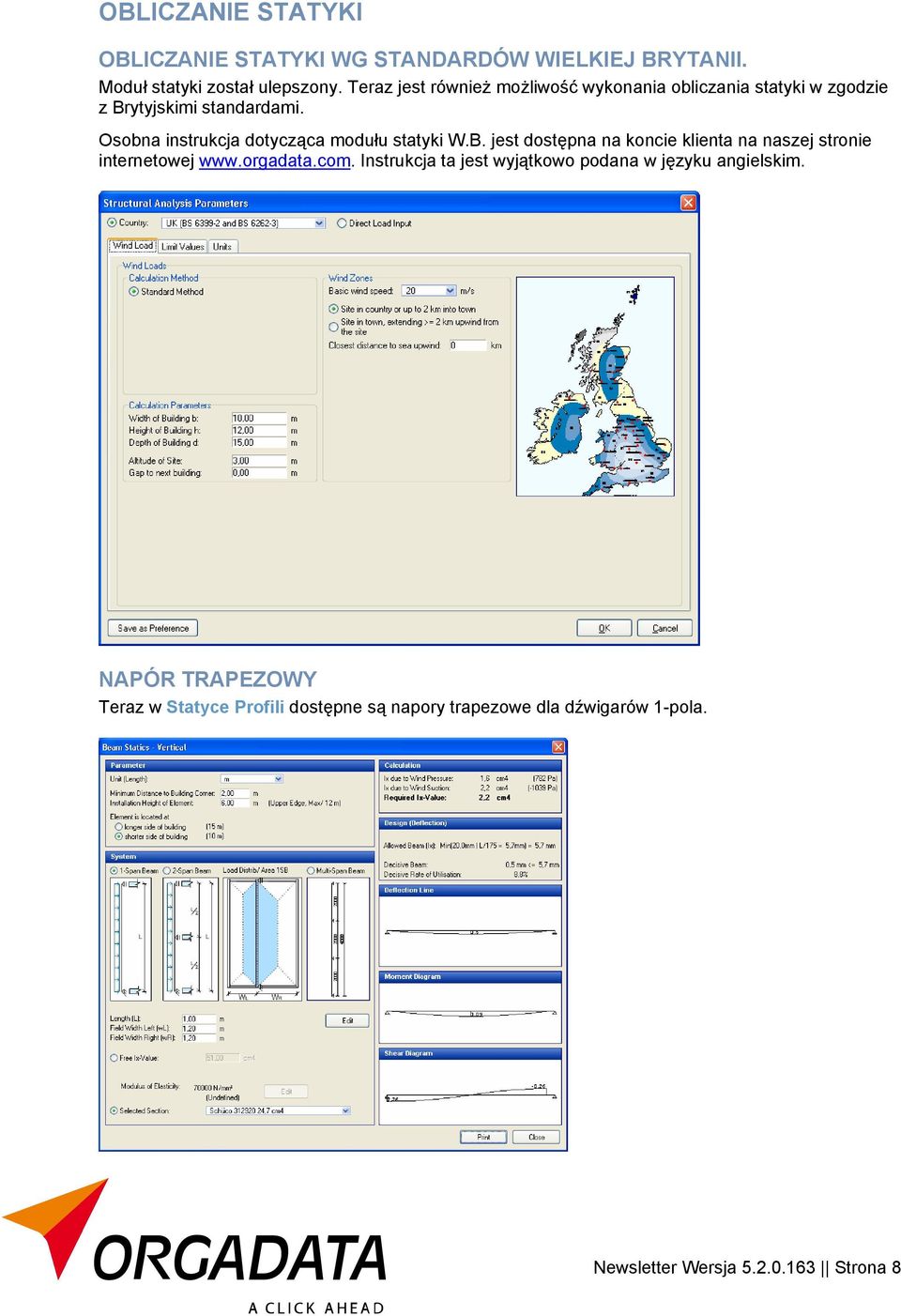

8 OBLICZANIE STATYKI OBLICZANIE STATYKI WG STANDARDÓW WIELKIEJ BRYTANII. Moduł statyki został ulepszony. Teraz jest również możliwość wykonania obliczania statyki w zgodzie z Brytyjskimi standardami. Osobna instrukcja dotycząca modułu statyki W.B. jest dostępna na koncie klienta na naszej stronie internetowej Instrukcja ta jest wyjątkowo podana w języku angielskim. NAPÓR TRAPEZOWY Teraz w Statyce Profili dostępne są napory trapezowe dla dźwigarów 1-pola. Newsletter Wersja Strona 8

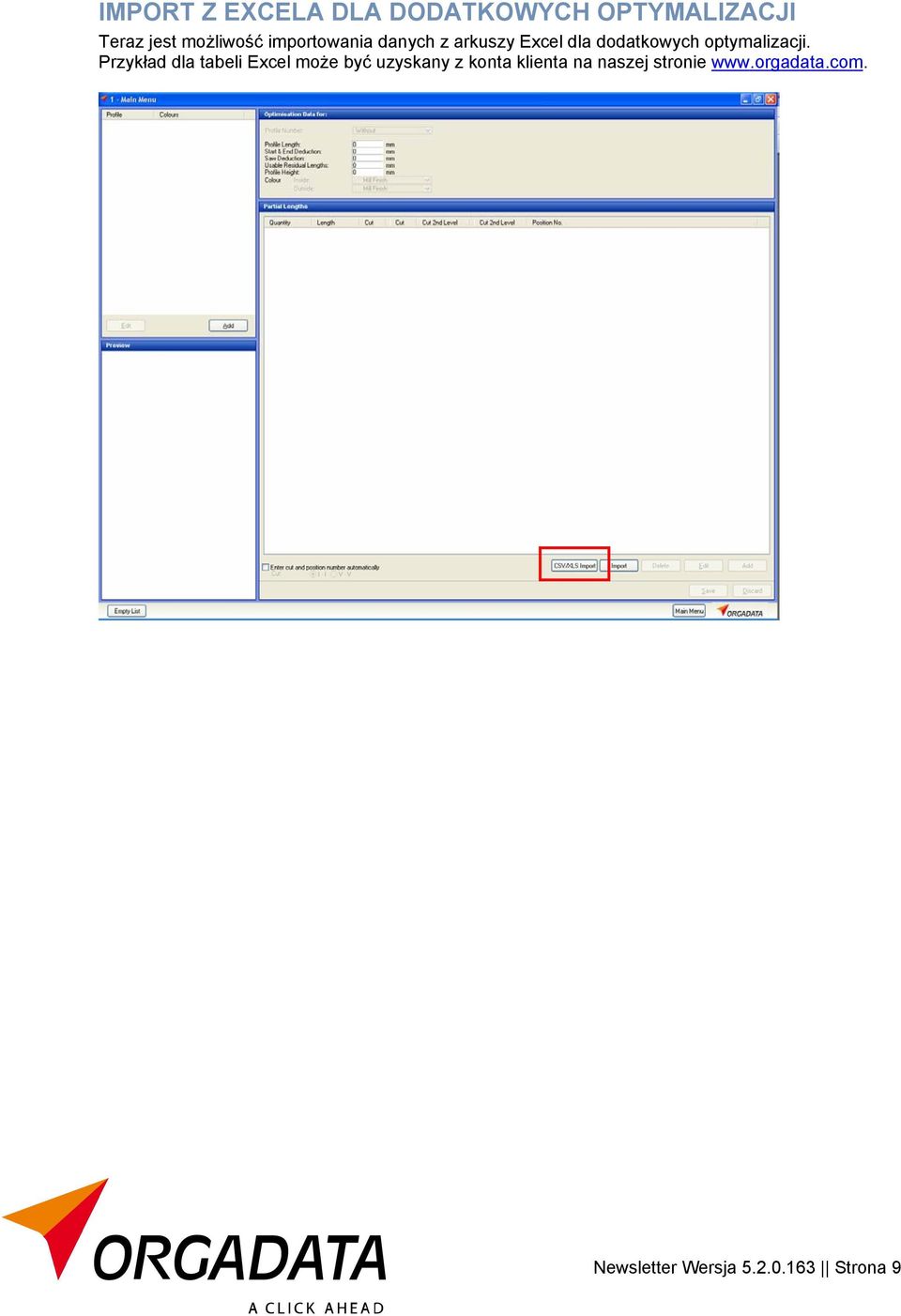

9 IMPORT Z EXCELA DLA DODATKOWYCH OPTYMALIZACJI Teraz jest możliwość importowania danych z arkuszy Excel dla dodatkowych optymalizacji. Przykład dla tabeli Excel może być uzyskany z konta klienta na naszej stronie Newsletter Wersja Strona 9

10 WYDRUKI OPTYMALIZACJA PROFILI Teraz wydruki OPTYMALIZACJI PROFILI przejrzyście pokazują podwójne cięcie listew przybyszowych. Aby wyświetlić je w ten sposób proszę wybrać Grafika w ustawieniach tego wydruku. Ten układ może być znaleziony w Ustawienia Ustawienia Piły Podwójne Cięcie dla Listew Przybyszowych. Dodatkowo należy włączyć opcję Zawsze pokazuj rysunki profili w optymalizacji w Ustawieniach Orientacja Profilu / Widok Newsletter Wersja Strona 10

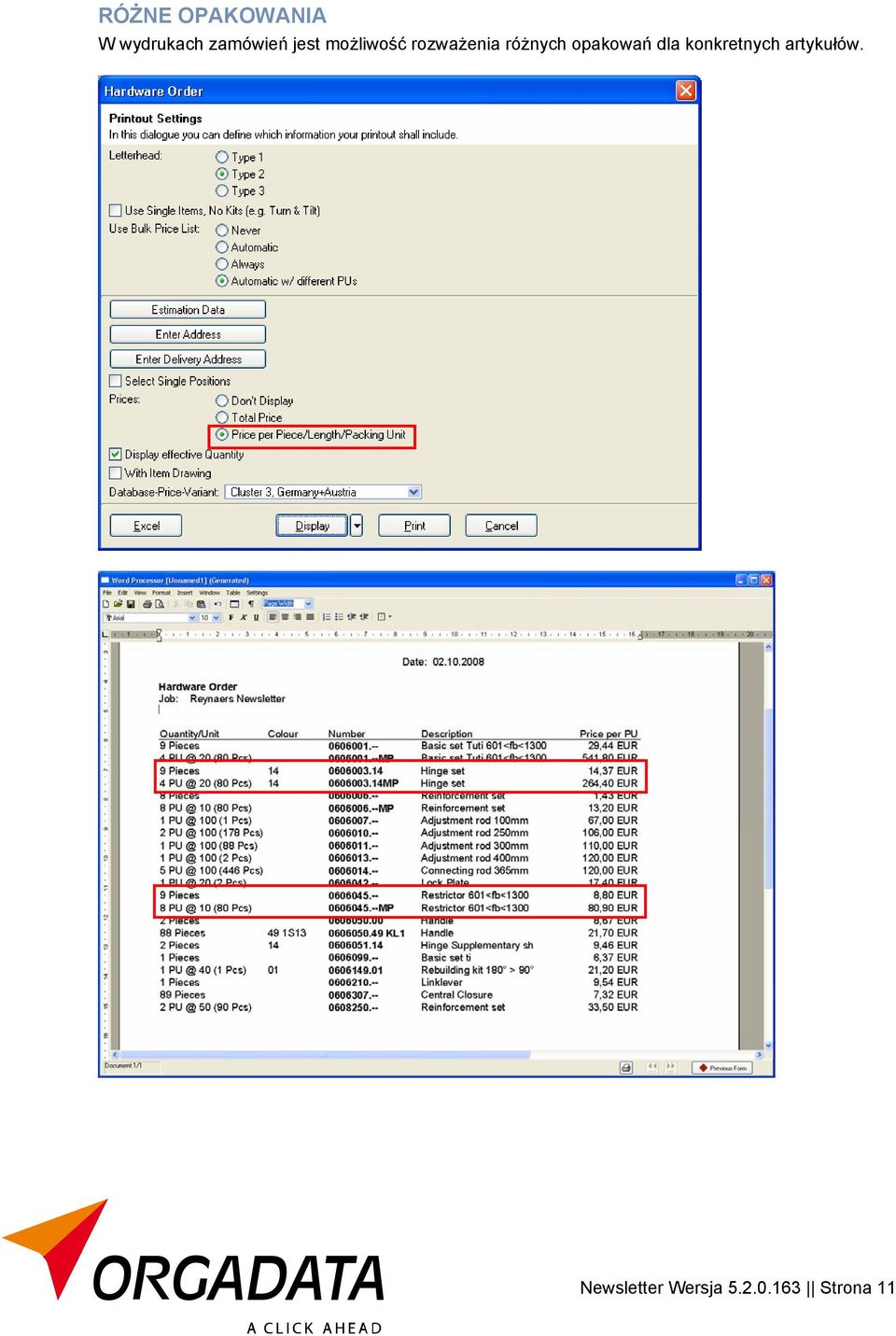

11 RÓŻNE OPAKOWANIA W wydrukach zamówień jest możliwość rozważenia różnych opakowań dla konkretnych artykułów. Newsletter Wersja Strona 11

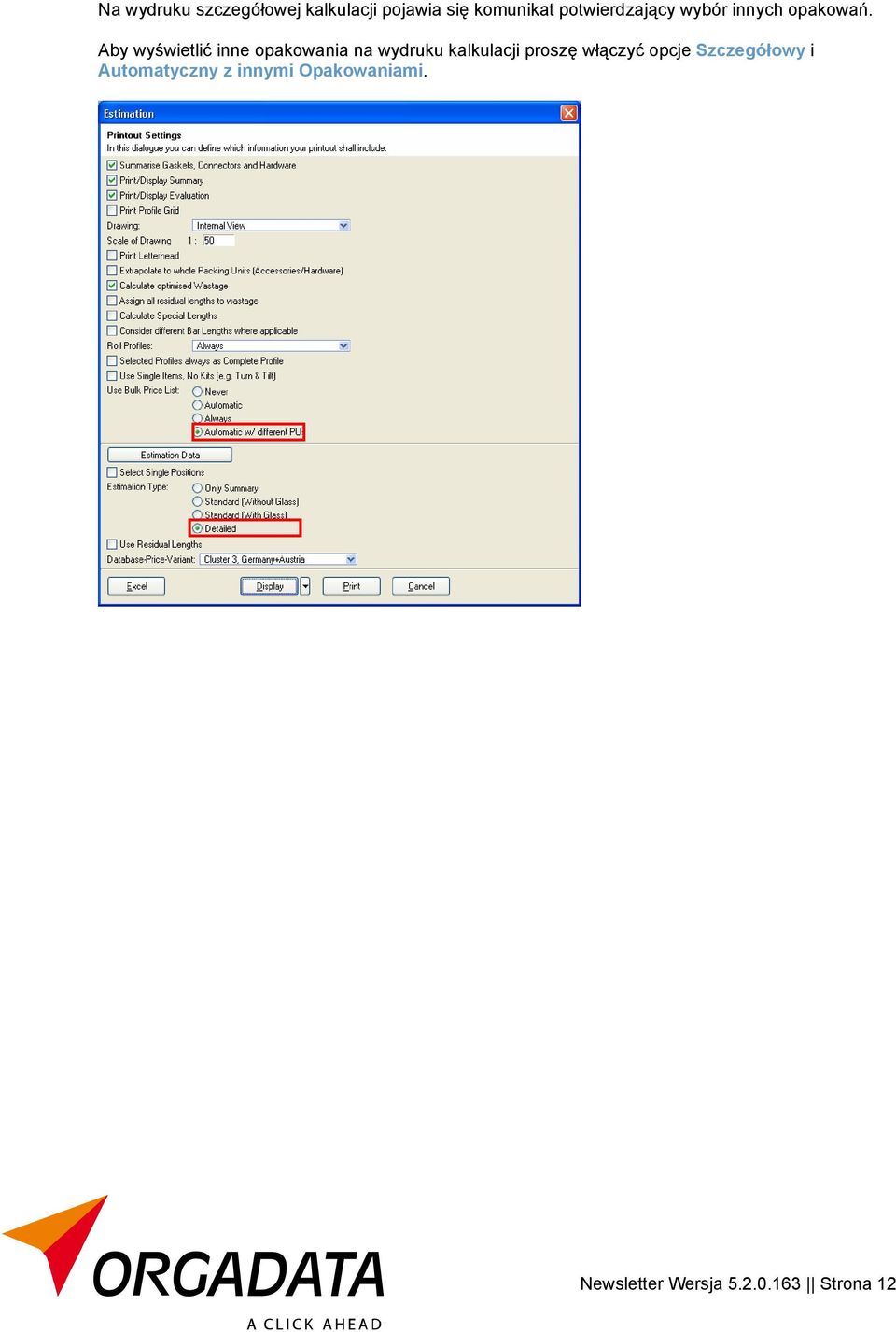

12 Na wydruku szczegółowej kalkulacji pojawia się komunikat potwierdzający wybór innych opakowań. Aby wyświetlić inne opakowania na wydruku kalkulacji proszę włączyć opcje Szczegółowy i Automatyczny z innymi Opakowaniami. Newsletter Wersja Strona 12

13 BAZY DANYCH UŻYTKOWNIKA PRZYPISZ CZAS PRODUKCJI DO POJEDYNCZYCH ARTYKUŁÓW Czas Produkcji nie jest już przypisany do poszczególnych artykułów w Bazie Danych Systemu. Zamiast tego czas produkcji może być teraz przypisany do poszczególnych artykułów w Bazie Danych Użytkownika. Dotyczy to również okuć w Dane Handlowe Okuć i Okucia Systemowe (Min/szt.), a także profili w Dane Handlowe i Profile Systemowe / Akcesoria (teraz nowość również w Min/m). Aby określić czas produkcji dla wyznaczonego artykułu należy przejść do odpowiedniego artykułu w menu. Wybrać artykuł podwójnym kliknięciem. Otworzy się okno właściwości artykułu. W miejscu Czas Produkcji można zapisać czas. Newsletter Wersja Strona 13

14 NOWE OPCJE DLA POŁOŻENIA OKAPNIKA W Dane Systemowe Cięcie Położenie okapnika otwieranego na zewnątrz, są dostępne trzy nowe opcje: 1. Wg Pola, bez góry 2. Całkowita Szerokość, bez góry 3. Całkowita Szerokość, jeśli Rząd Wkładowy, bez góry Newsletter Wersja Strona 14

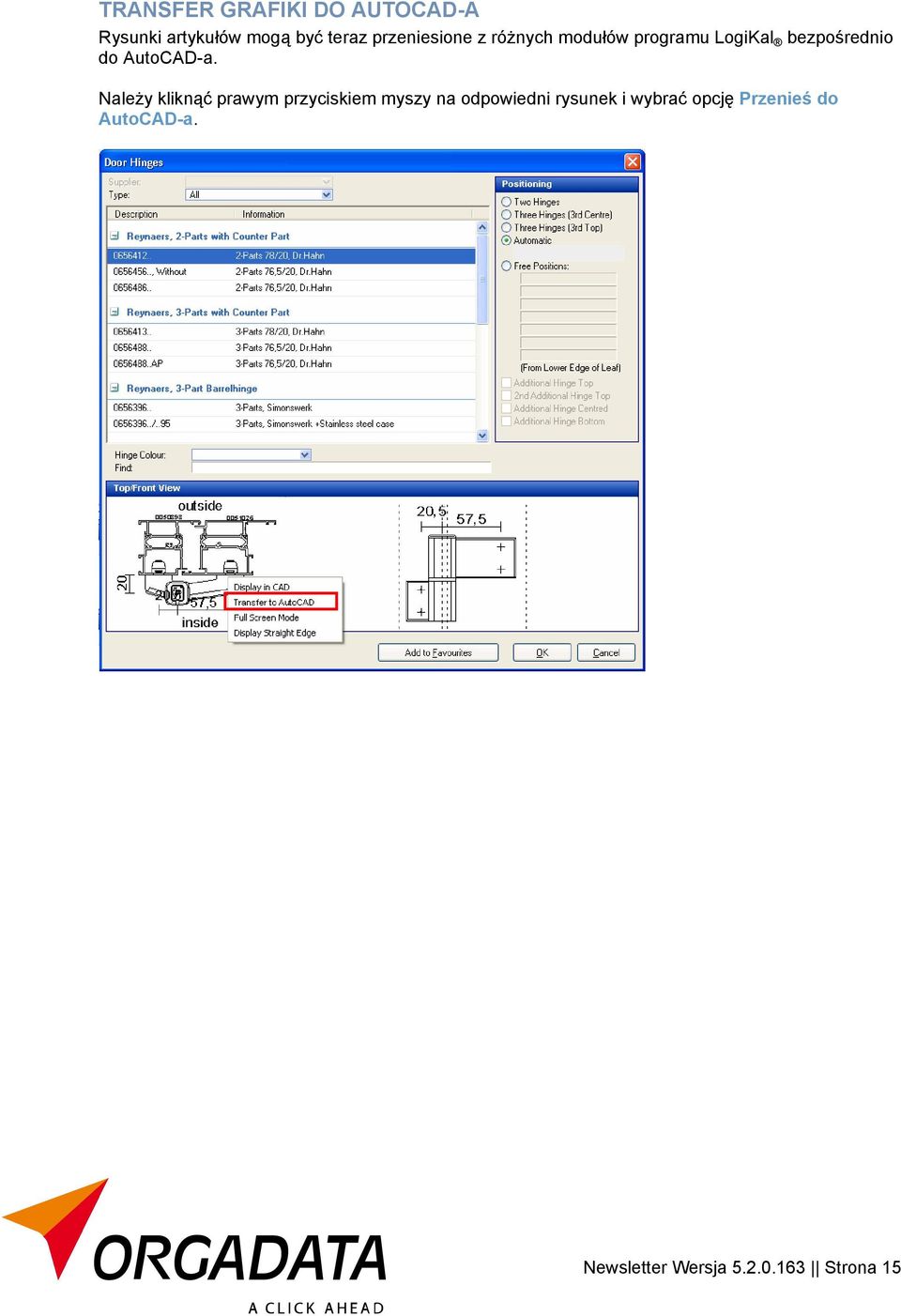

15 TRANSFER GRAFIKI DO AUTOCAD-A Rysunki artykułów mogą być teraz przeniesione z różnych modułów programu LogiKal bezpośrednio do AutoCAD-a. Należy kliknąć prawym przyciskiem myszy na odpowiedni rysunek i wybrać opcję Przenieś do AutoCAD-a. Newsletter Wersja Strona 15

16 WPISY- NIE AKTUALIZUJ Teraz jest możliwość w mgnieniu oka ukazania wszystkich wpisów baz danych, które nie mają być objęte aktualizacją. Dla przykładu, można znaleźć opcję Nie aktualizuj w Obróbkach CNC. Następnie można wyświetlić listę wszystkich wpisów, które nie zostaną objęte aktualizacją Baza Danych Użytkownika Wpisy Nie aktualizuj. Newsletter Wersja Strona 16
