1 Newsletter LogiKal Wersja MARCA 2009 Newsletter Version Seite 1

2 ZAWARTOŚĆ WPROWADZANIE ELEMENTÓW... 3 PREFERENCJE Pracy... 3 preferencje systemowe... 6 właściwości pozycji... 7 WŁAściwOŚCI PROFILI... 8 sortowanie według opisu profili... 9 Cieplarnia wyrównanie profili EKSPONOWANIE PRZEKROJU PRZY WPROWADZANIU DANYCH ogólne zmiany w godzinach produkcji i instalacji SPRAWOZDANIE DOTYCZĄCE WARTOŚCI u ogólne preferencje systemowe Import szkła wybór dokumentu do przeniesienia LOKALIZACJA danych podgląd przenoszenia BAZA DANYCH CNC nowe opcje narzędzi zarządzanie CNC przeniesienie DXF USTAWIENIA zarządzanie uŝytkownika Wprowadzanie elementów Newsletter Version Seite 2

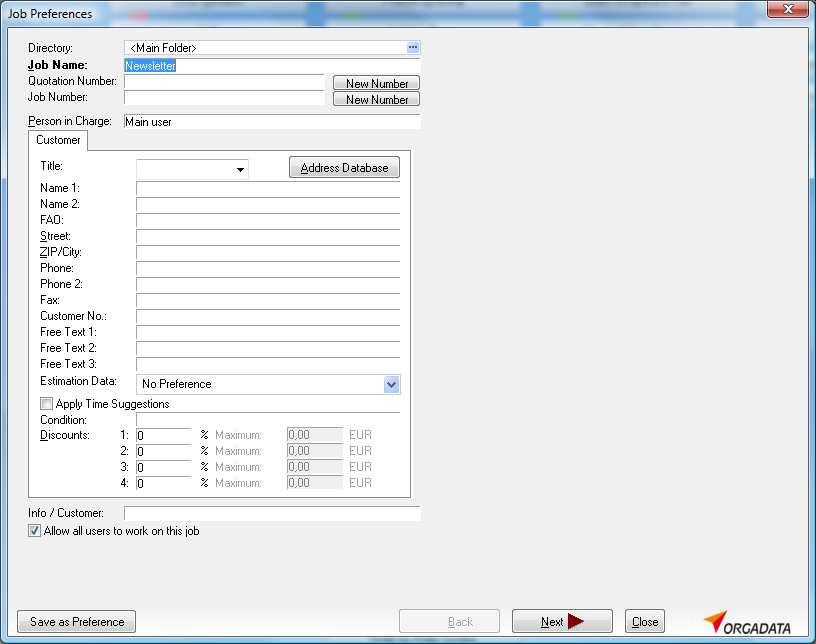

3 WPROWADZANIE ELEMENTÓW PREFERENCJE PRACY Aplikacja Time Suggestions (Sugestie czasowe) znajduje się obecnie w JOB PREFERENCES (Preferencjach pracy) zamiast w SYSTEM PREFERENCES (Preferencjach systemowych). Trzecie okno JOB PREFERENCES (Preferencje pracy) zawiera nową opcję. Standardowy System Wprowadzania Elementów proponuje automatycznie wybór systemu w momencie tworzenia nowej pozycji. Newsletter Version Seite 3

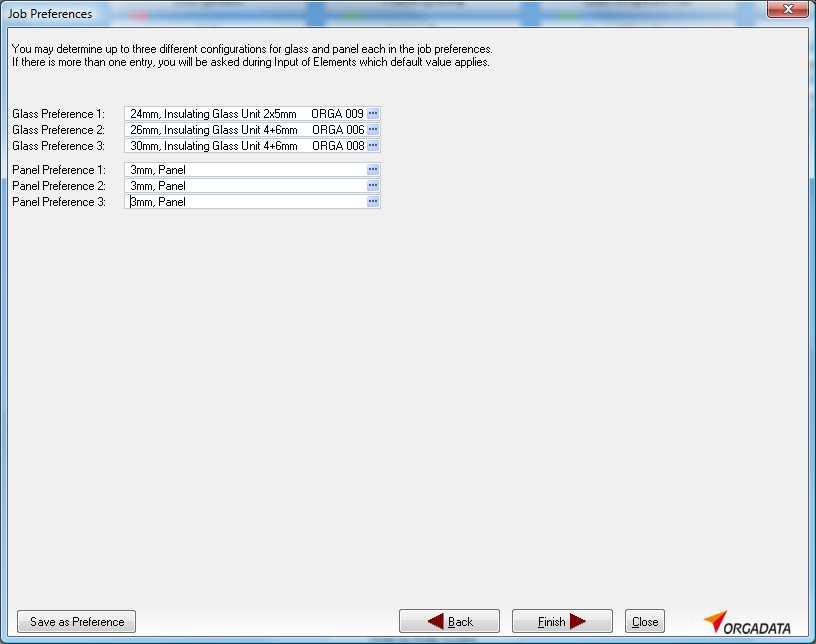

4 Dostępna jest obecnie moŝliwość wyboru preferencji szkła i płyt w ostatnim oknie JOB PREFERENCES (Preferencje pracy). Newsletter Version Seite 4

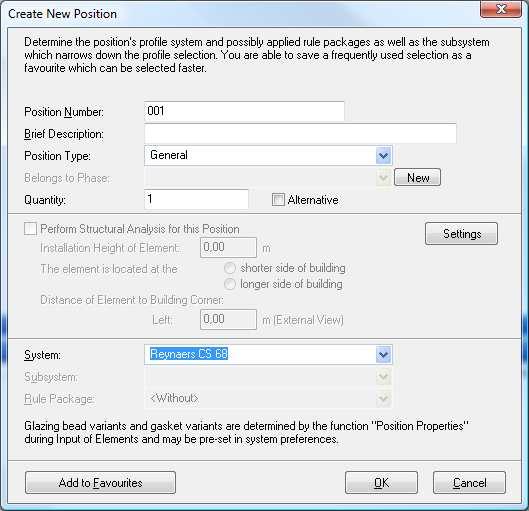

5 TWORZENIE NOWEJ POZYCJI Podczas tworzenia nowych pozycji moŝliwym jest obecnie określenie jedynie Podsystemów oraz Pakietów. Listwy przyszybowe oraz warianty uszczelek mogą teraz być wprowadzone w trakcie WPROWADZANIA ELEMENTÓW przy pomocy funkcji Position Properties (Właściwości pozycji) System Preferences (Właściwości systemowych). Bardziej szczegółowe informacje na ten temat znaleźć moŝna na następnych stronach. Newsletter Version Seite 5

6 PREFERENCJE SYSTEMOWE Okno SYSTEM PREFERENCES (Preferencje systemowe) zostało ponownie zaprojektowane. Wszystkie opcje są teraz pogrupowane w sposób przejrzysty przy uŝyciu przekładek z indeksami. MoŜliwy jest obecnie wybór wariantów list przyszybowych oraz uszczelek w oknie SYSTEM PREFERENCES (Preferencje systemowe). Preferencje dla konfiguracji szkła oraz płyty zostały usunięte z SYSTEM PREFERENCES (Preferencji systemowych). W ich miejscu moŝna obecnie określić do trzech konfiguracji szkła i płyt w JOB PREFERENCES (Preferencje pracy). Newsletter Version Seite 6

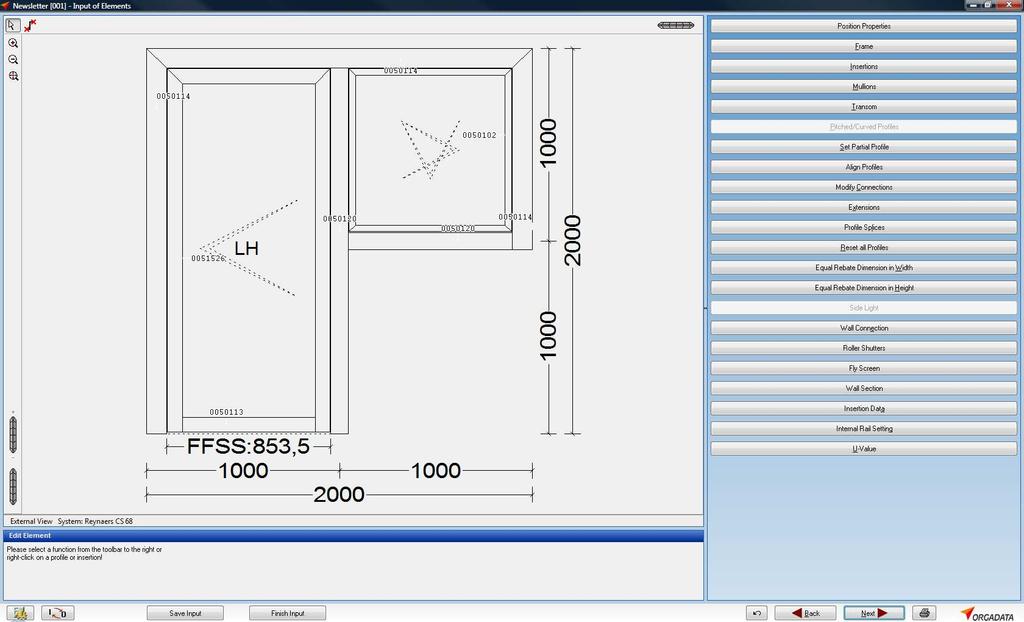

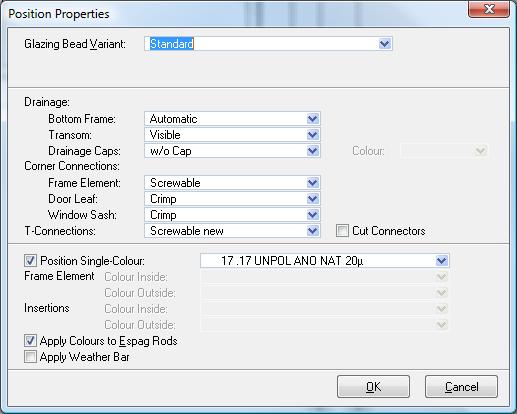

7 WŁAŚCIWOŚCI POZYCJI Po GRID INPUT (Wprowadzeniu siatki) okno Position Properties (Właściwości pozycji) otwiera się automatycznie. MoŜna równieŝ uŝyć przycisku Position Properties (Właściwości pozycji) znajdującego się po prawej stronie. Po wybraniu powyŝszej opcji moŝliwym jest określenie wariantów listew przyszybowych, drenaŝu, okapników, łączników naroŝnikowych, łączników typu T oraz kolorów. Dlatego ostatnie z wymienionych zostały usunięte z okna FABRICATION AND INSTALLATION HOURS (GODZINY PRODUKCJI I INSTALACJI). Newsletter Version Seite 7

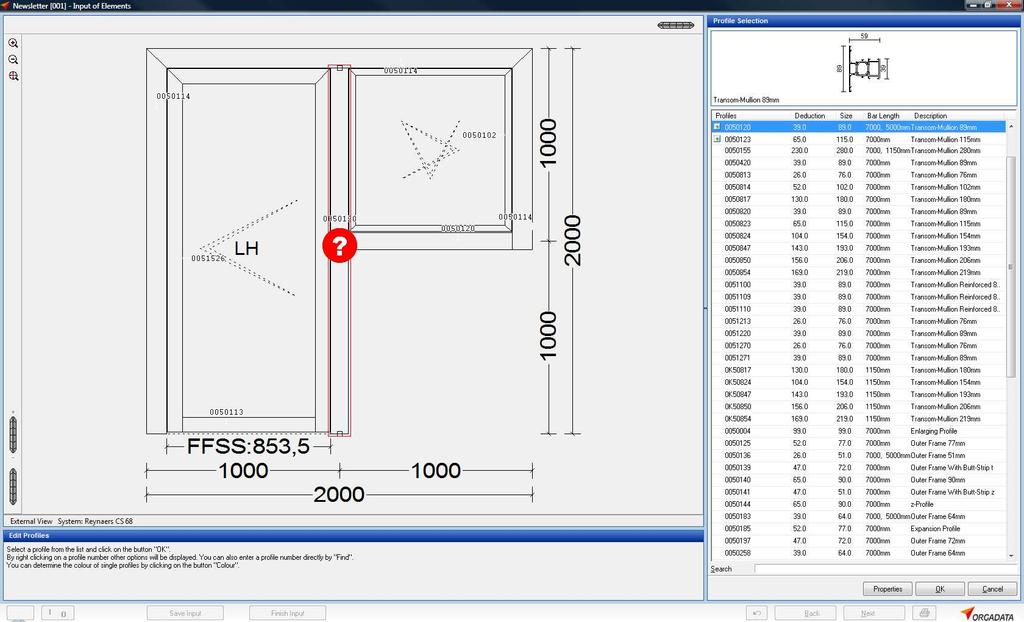

8 WŁAŚCIWOŚCI PROFILI MoŜliwa jest obecnie indywidualna zmiana łączników typu T pozycji okien i drzwi zakładce profili. Naciśnij przycisk Properties (Właściwości) w prawym dolnym rogu i przejdź do okna ustawień. Wybór za pomocą opisu profilu Newsletter Version Seite 8

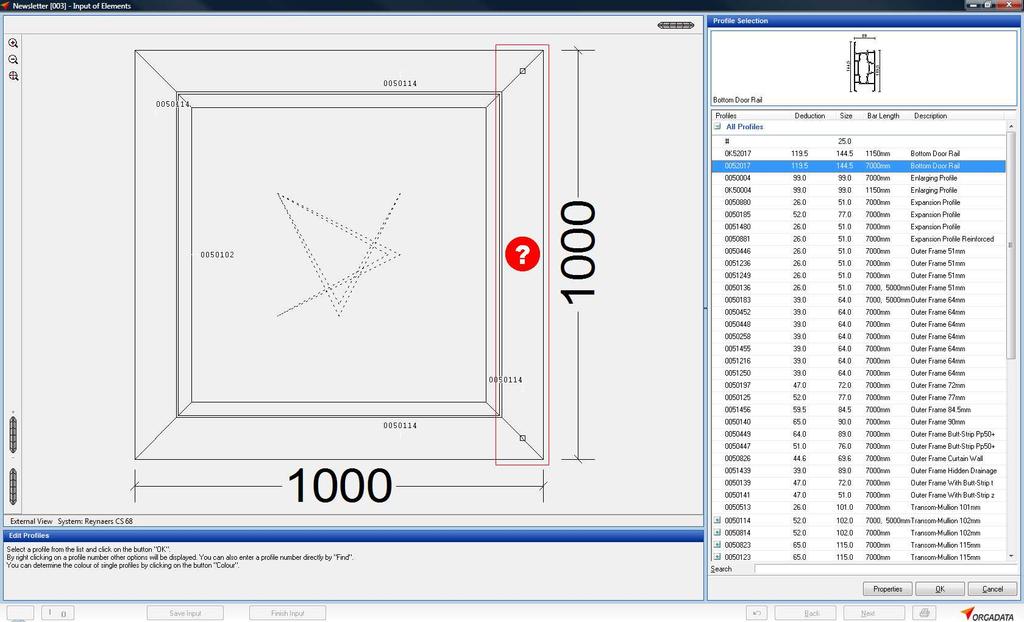

9 SORTOWANIE WEDŁUG OPISU PROFILI Przy wyborze profili moŝliwym jest teraz wybór z ich listy przy którejkolwiek z kolumn. Newsletter Version Seite 9

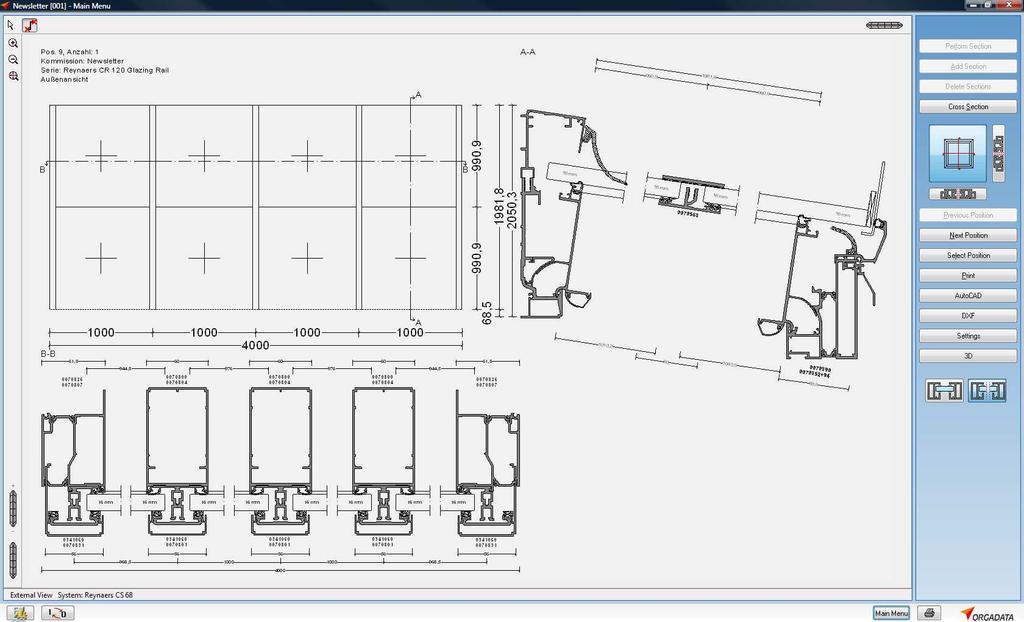

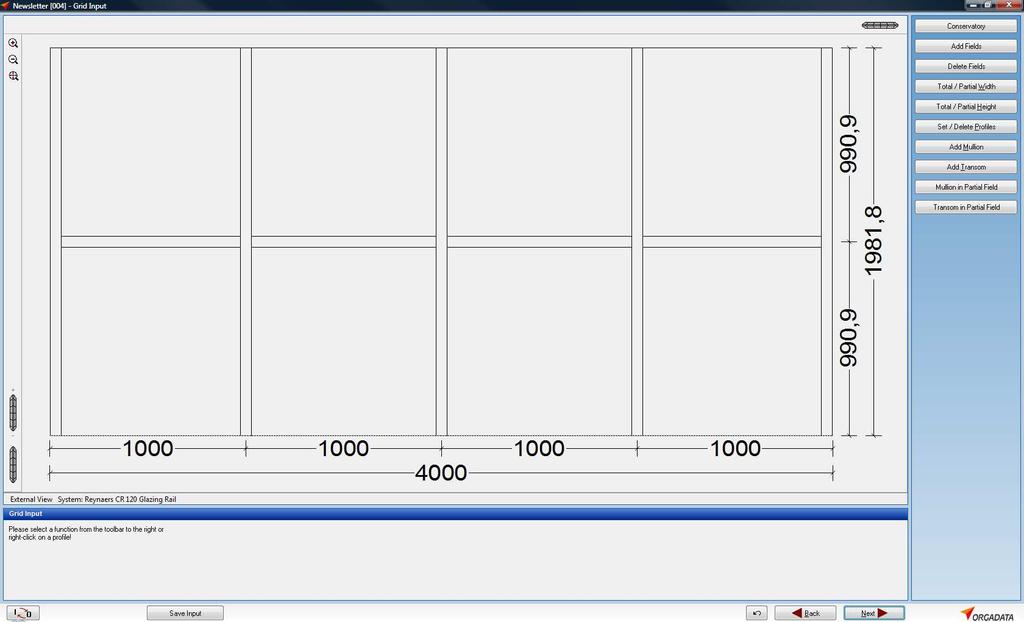

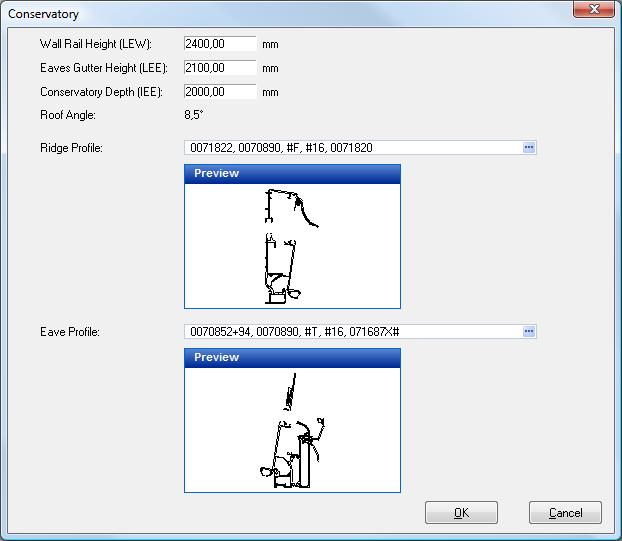

10 CIEPLARNIA MoŜliwym jest teraz skonstruowanie pochyłego dachu cieplarni. NaleŜy wybrać system cieplarni w INPUT OF ELEMENTS (Wprowadzanie elementów) Okno z ustawieniami dla cieplarni otworzy się automatycznie. W tym celu moŝna równieŝ kliknąć przycisk Conservatory (Cieplarnia) po prawej stronie. MoŜna tam wstawić wszystkie wymagana informacje dla cieplarni. Elementy wkładane, krokwie, rygle, okucia itp. wstawia się jak zawsze w INPUT OF ELEMENTS (Wprowadzanie elementów). Pozycja cieplarni jest przedstawiona w przekroju jak poniŝej: Newsletter Version Seite 10

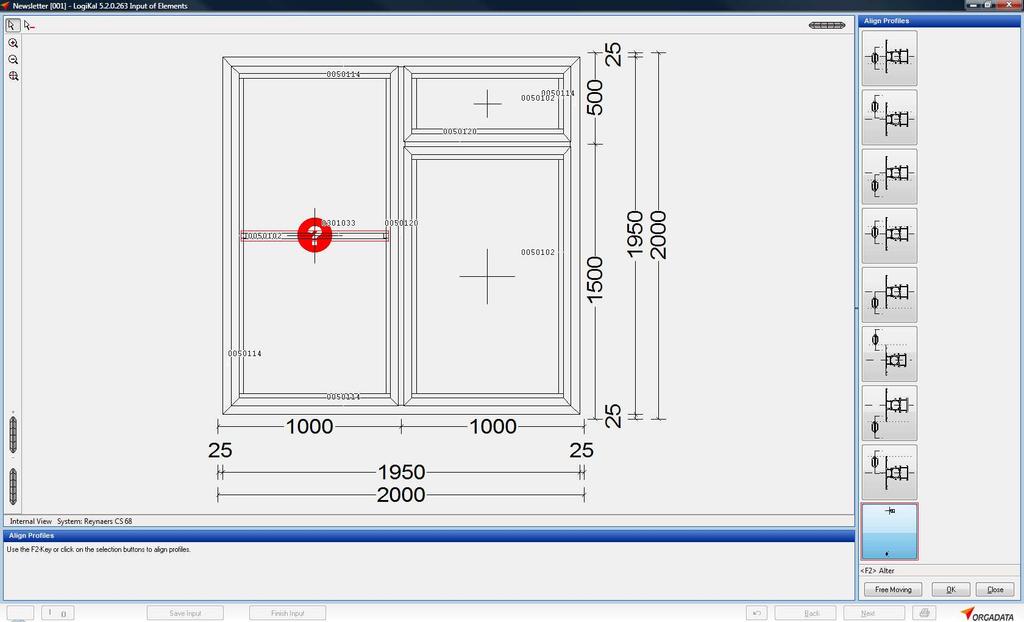

11 WYRÓWNANIE PROFILI Funkcja Align Profile (Wyrównanie profilu) współpracuje obecnie takŝe z prętami przyszybowymi. Newsletter Version Seite 11

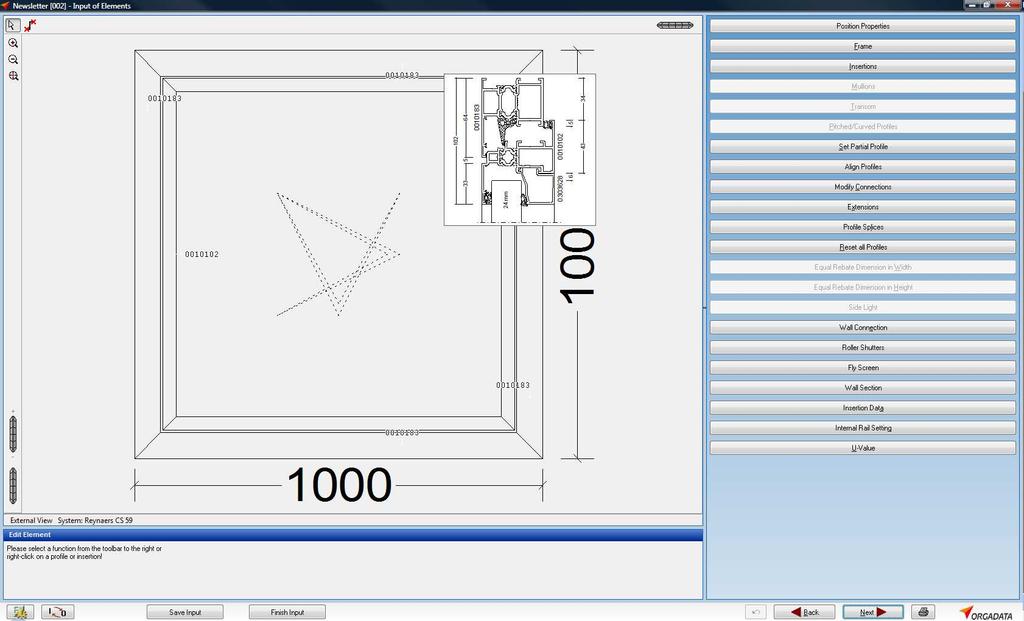

12 EKSPONOWANIE PRZEKROJU PRZY WPROWADZANIU DANYCH Ustaw kursor na jakikolwiek profil i zaczekaj sekundę. Przekrój pojawi się automatycznie. Newsletter Version Seite 12

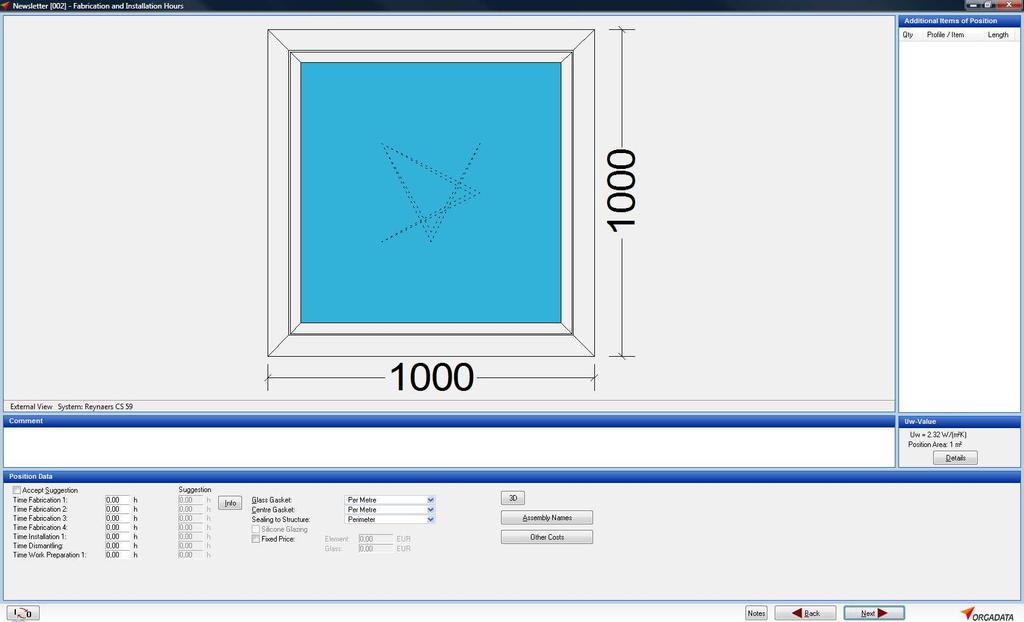

13 OGÓLNE ZMIANY W GODZINACH PRODUKCJI I INSTALACJI PoniŜsze element zostały przeniesione do Właściwości Pozycji: DrenaŜ Okapniki Łączniki kątowe Łączniki typu T Kolory Więcej informacji na stronie 5. Podanie ilości jest obecnie wymagane tylko w przypadku tworzenia nowej pozycji. Będzie je moŝna później zmienić w oknie POSITION SELECTION (Wybór pozycji). Więcej informacji na ten temat zamieszczono na stronie 4. Newsletter Version Seite 13

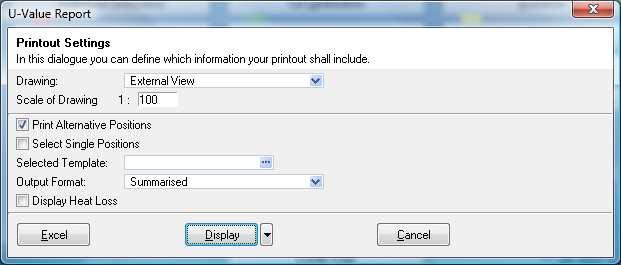

14 PRINTOUTS SPRAWOZDANIE DOTYCZĄCE WARTOŚCI U Teraz sprawozdanie dotyczące wartości U pokazuje równieŝ utratę ciepła. W tym celu naleŝy aktywować opcję Display Heat Loss (Wskaźnik utraty ciepła). Newsletter Version Seite 14

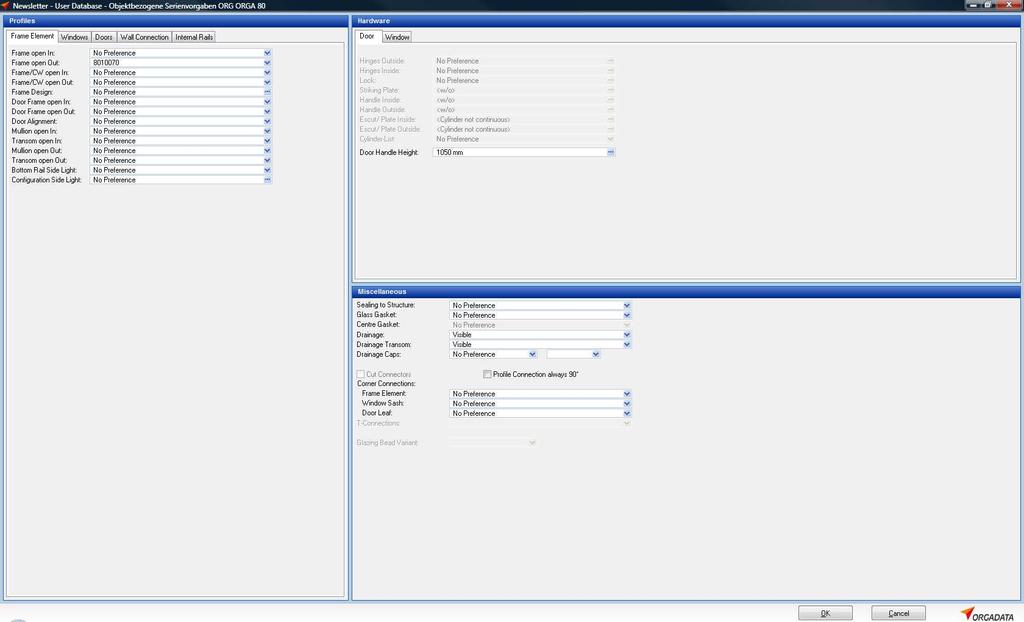

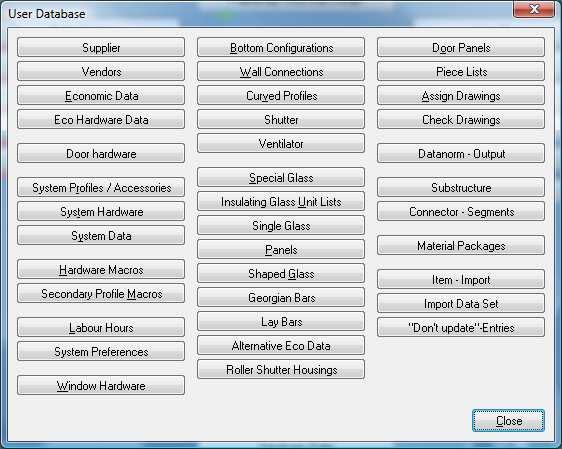

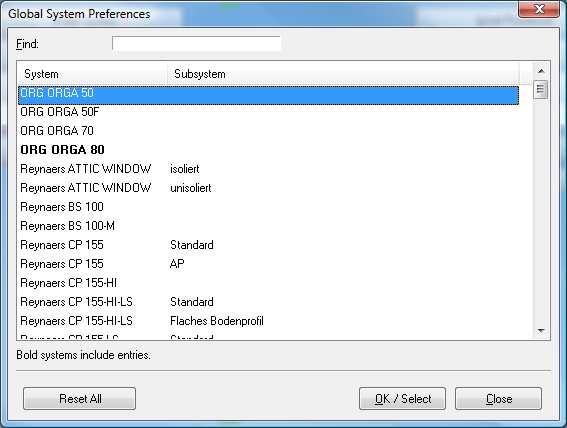

15 BAZA DANYCH UśYTKOWNIKA OGÓLNE PREFERENCJE SYSTEMOWE Ogólne preferencje systemowe mogą być zainstalowane pod User Database (Bazą danych uŝytkownika) System Preferences (Preferencji systemowych). Wybierz system w celu modyfikacji preferencji. Oznaczone systemy zawierają juŝ pozycje inne niŝ brak preferencji. Newsletter Version Seite 15

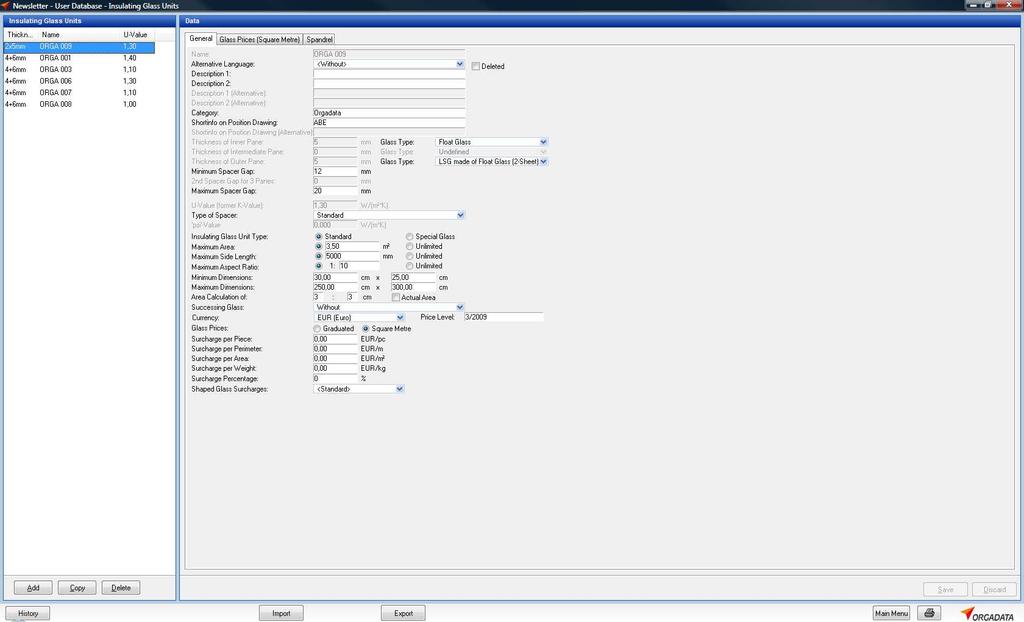

16 IMPORT SZKŁA W User Database (Bazie danych uŝytkownika) --> Insulating Glass Unit Lists (Listy jednostek izolowanego szkła) moŝliwy jest teraz przeniesienie list szkła. W celu załadowania dokumentu naciśnij przycisk Import (Importuj) WYBÓR DOKUMENTU DO PRZENIESIENIA Wybierz dokument z Import-File. (1) Rozpoznawane formaty to xls i xlt (Excel) oraz csv. Określ Rodzaj dokumentu.(2) Istnieją dwie opcje: 1. Orgadata: Przy uŝyciu szablonu Excel Orgadata na przenoszenie szkła (dostępne na koncie uŝytkownika Opcja ta wyklucza moŝliwość zmiany połoŝenia kolumn w oknie Data Allocation (Lokalizacja danych). 2. Custom (Samodzielna) Przy uŝyciu własnego szablonu w celu przeniesienia szkła. Jednostki, które mają zostać przeniesione powinny być wyszczególnione poprzez oznaczenie odpowiednich pól wyboru. PoniŜsze szare pozycje są obowiązkowe i nie mogą być odznaczone: Nazwa Grubość wewnętrznej tafli (mm) Grubość zewnętrznej tafli (mm) Minimalna odległość (mm) Maksymalna odległość (mm) Opcja ta zakłada moŝliwość zamiany przypisania kolumny w oknie Data Allocation (Lokalizacja danych, patrz na następnej stronie). Funkcja ta umoŝliwia zmianę połoŝenia kolumny własnego dokumentu, aby pasował do konfiguracji kolumny LogiKal. Zaznacz w odpowiedniej tabelce (3), aby określić, które jednostki zostaną przeniesione. Wciśnij przycisk Next (Następny) w celu przejścia do okna Data Allocation (Lokalizacja danych): Newsletter Version Seite 16

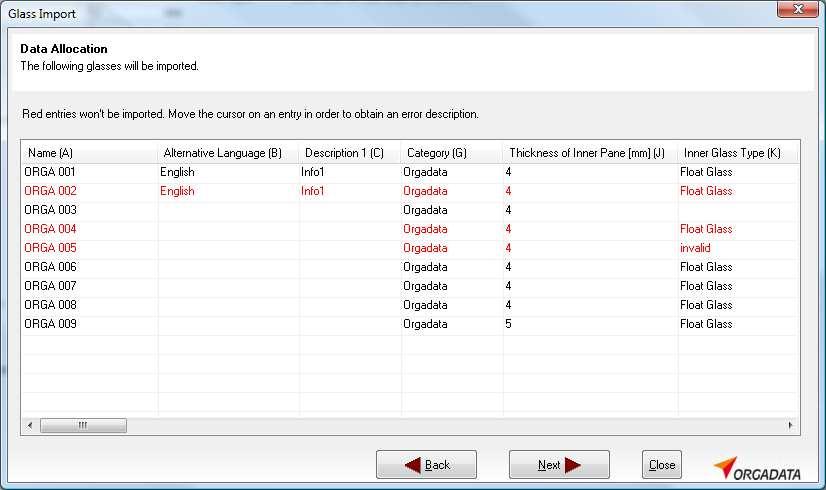

17 LOKALIZACJA DANYCH Wszystkie płyty szklane w folderze przeniesienia zostały tutaj wymienione. Kliknij prawym przyciskiem na podpisy kolumn w celu zmiany lokalizacji danych. Program sprawdzi automatycznie czy wszystkie płyty szklane mogą zostać przeniesione. Pozycje oznaczone kolorem czerwonym nie zostaną przeniesione. Przesuń kursor na pozycję w celu uzyskania opisu błędu. PODGLĄD PRZENOSZENIA Naciśnij Next (Następny) w celu przejścia do podglądu przenoszenia. W tym właśnie miejscu moŝna znaleźć wszystkie płyty szklane, które na pierwszy rzut oka mają zostać przeniesione. W celu zakończenia przenoszenia naciśnij przycisk Finish (Zakończ). Newsletter Version Seite 17

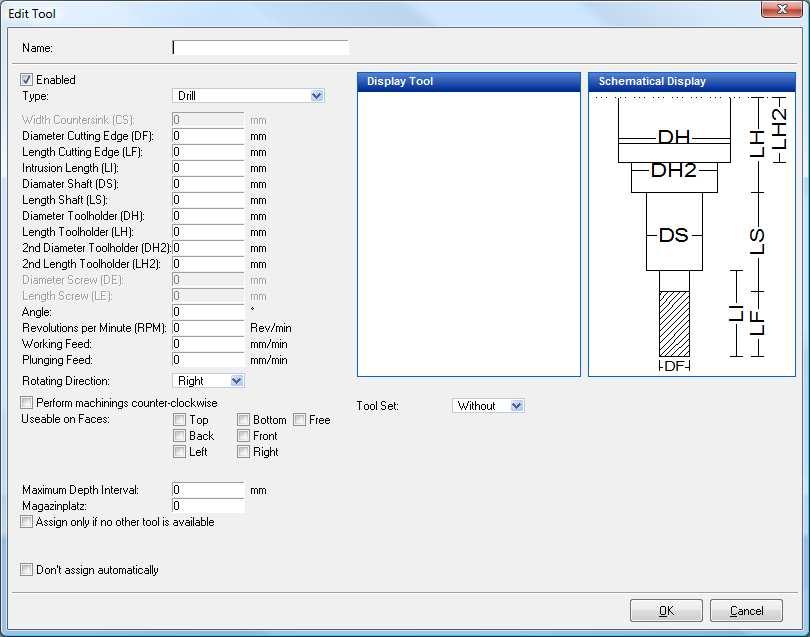

18 BAZA DANYCH CNC NOWE OPCJE NARZĘDZI (Dla Elusoft, Elusoft (cięcie), NC-X Camäeleon (róŝne) i NC-X Camäeleon (z opytmalizacją)) W CNC-Database (Bazie danych CNC) Tools (Narzędzia) parametry Instrusion Length (Długości intruzji) oraz Maximum Depth Interval (Maksymalnej przerwy głębokości) zostaną przeniesione automatycznie z folderu NCT, o ile będzie on dostępny. Jednostki Working Feed (Zasilania) oraz Plunging Feed (Przesuwne) równieŝ zostały zmienione. LogiKal uŝywa teraz mm/min. Starsze wersje EluCAD- i NCX uŝywały m/min. MoŜliwe jest teraz równieŝ wyświetlenie wymiarów w dwóch systemach: metrycznym i anglosaskim. UŜywając przycisku Delete All (Usuń wszystko) moŝna usunąć całe listy narzędzi przy pomocy jednego kliknięcia. Kliknij na Display File (PokaŜ folder) w celu otwarcia folderu NCT przy pomocy notatnika. Newsletter Version Seite 18

19 ZARZĄDZANIE CNC Aby zredukować objętość danych naleŝy teraz uŝyć jednej z trzech opcji w stosunku do kierunku C. PołoŜenie A do H (stare ustawienie bez Rotacji C: tworzy osiem folderów do przeniesienia* / profil) Tylko PołoŜenie A i E (stare ustawienie z Rotacją C: tworzy dwa foldery do przeniesienia* / profil) Tylko połoŝenie A (nowe ustawienie: tworzy jeden folder do przeniesienia* / profil) * Ogólne parametry odpowiednio folderu DXF Newsletter Version Seite 19

20 PRZENIESIENIE DXF (Dla Elusoft, Elusoft (cięcie), NC-X Camäeleon oraz NC-X Camäeleon (z optymalizacją)) Baza danych CNC zawiera teraz oddzielną funkcję dla Przeniesienia DXF. MoŜna przyspieszyć Przeniesienia DXF poprzez ograniczenie ilości profili, które mają zostać przeniesione do wybranego. W tym celu naleŝy wybrać Only Selected Profiles (Tylko wybrane profile) i Profiles with Clamp Orientation (Profile z orientacją zaciskową). Newsletter Version Seite 20

21 USTAWIENIA ZARZĄDZANIE UśYTKOWNIKA Usunięte autoryzacje są teraz przedstawione w USER MANAGEMENT (Zarządzaniu uŝytkownika). Newsletter Version Seite 21

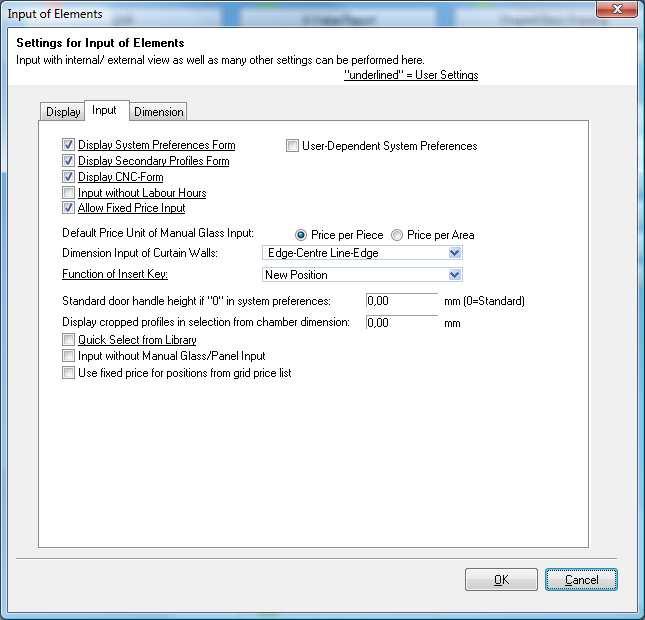

22 WPROWADZANIE ELEMENTÓW MoŜliwym jest teraz określenie SETTINGS (ustawień) dla INPUT OF ELEMENTS (Wprowadzenia danych) jeŝeli okno preferencji systemowych będzie widoczne w momencie wprowadzenia nowej pozycji. Kliknij Input (Wprowadzenie) w SETTINGS (Ustawieniach), aby zaznaczyć lub odznaczyć opcję Displace system Preferences (Przesunięcie preferencji systemowych). Newsletter Version Seite 22
