TWORZENIE SZAF Z PATCH-PANELAMI

Transkrypt

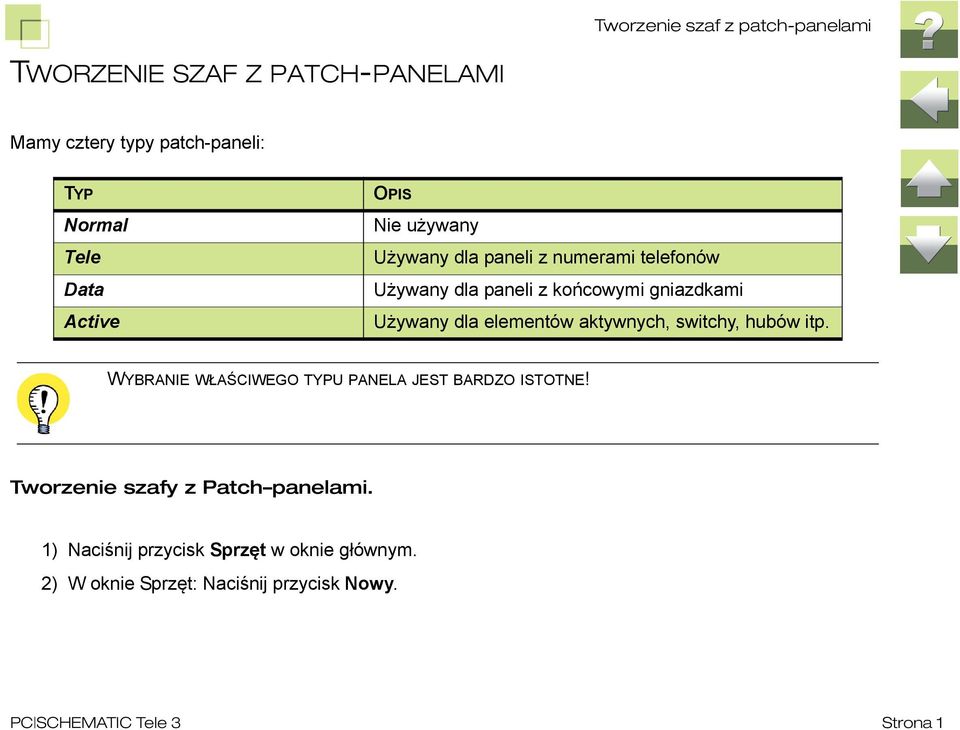

1 TWORZENIE SZAF Z PATCH-PANELAMI Mamy cztery typy patch-paneli: TYP Normal Tele Data Active OPIS Nie używany Używany dla paneli z numerami telefonów Używany dla paneli z końcowymi gniazdkami Używany dla elementów aktywnych, switchy, hubów itp. WYBRANIE WŁAŚCIWEGO TYPU PANELA JEST BARDZO ISTOTNE! Tworzenie szafy z Patch panelami. 1) Naciśnij przycisk Sprzęt w oknie głównym. 2) W oknie Sprzęt: Naciśnij przycisk Nowy. PC SCHEMATIC Tele 3 Strona 1

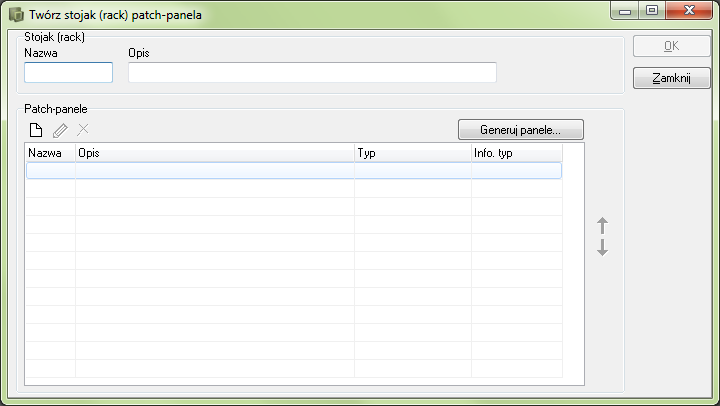

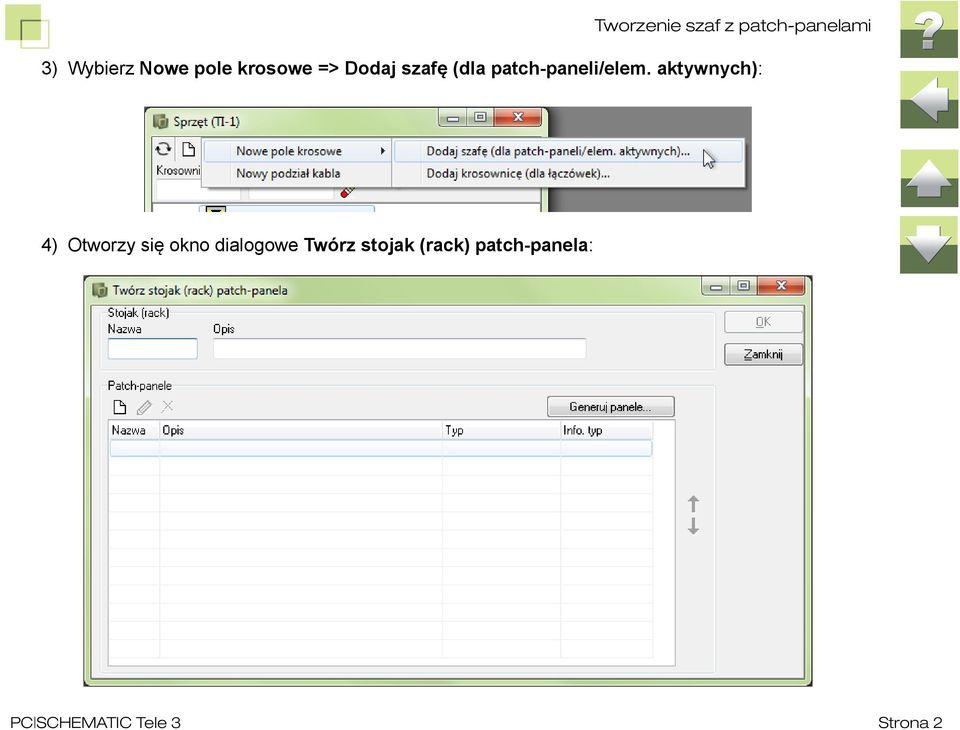

2 3) Wybierz Nowe pole krosowe => Dodaj szafę (dla patch-paneli/elem. aktywnych): 4) Otworzy się okno dialogowe Twórz stojak (rack) patch-panela: PC SCHEMATIC Tele 3 Strona 2

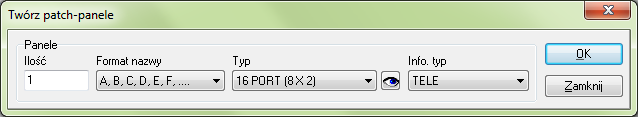

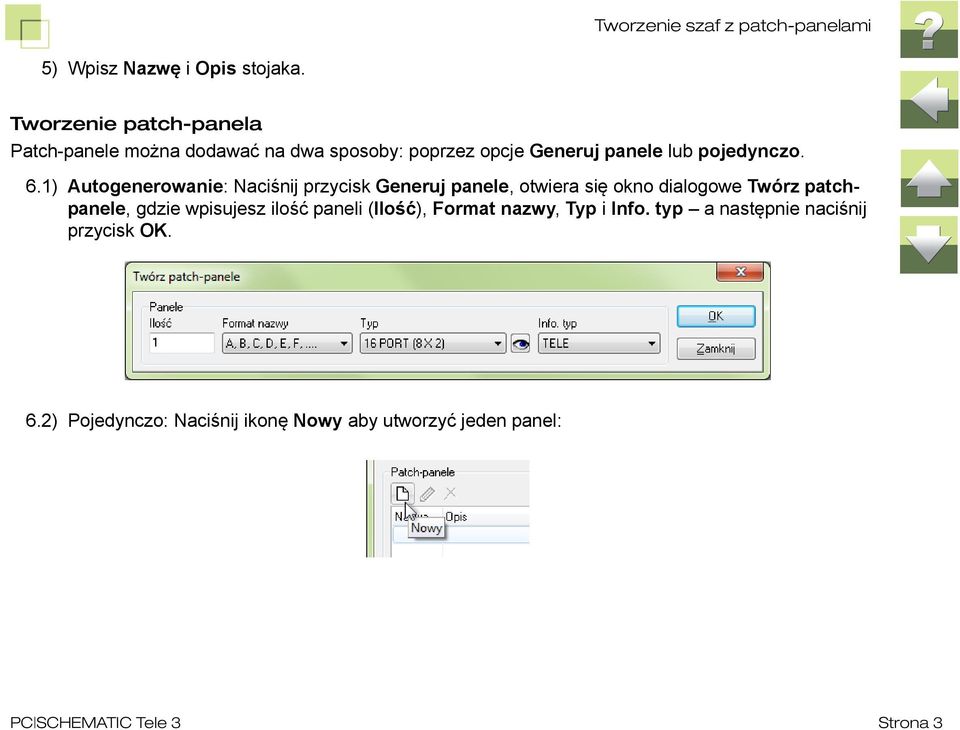

3 5) Wpisz Nazwę i Opis stojaka. Tworzenie patch-panela Patch-panele można dodawać na dwa sposoby: poprzez opcje Generuj panele lub pojedynczo. 6.1) Autogenerowanie: Naciśnij przycisk Generuj panele, otwiera się okno dialogowe Twórz patchpanele, gdzie wpisujesz ilość paneli (Ilość), Format nazwy, Typ i Info. typ a następnie naciśnij przycisk OK. 6.2) Pojedynczo: Naciśnij ikonę Nowy aby utworzyć jeden panel: PC SCHEMATIC Tele 3 Strona 3

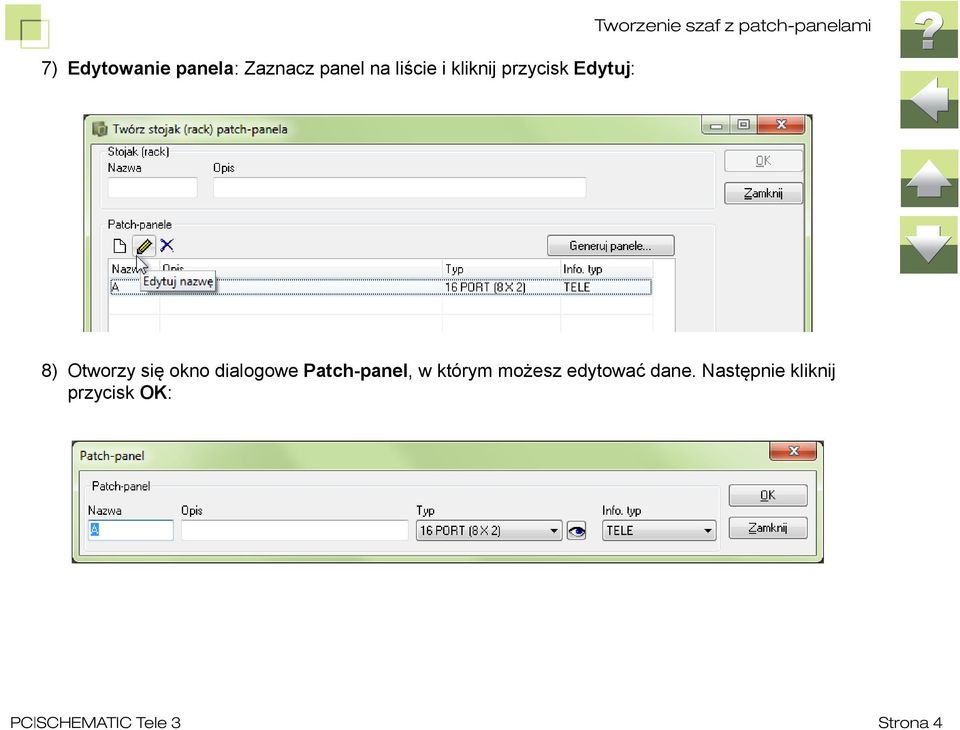

4 7) Edytowanie panela: Zaznacz panel na liście i kliknij przycisk Edytuj: Tworzenie szaf z patch-panelami 8) Otworzy się okno dialogowe Patch-panel, w którym możesz edytować dane. Następnie kliknij przycisk OK: PC SCHEMATIC Tele 3 Strona 4

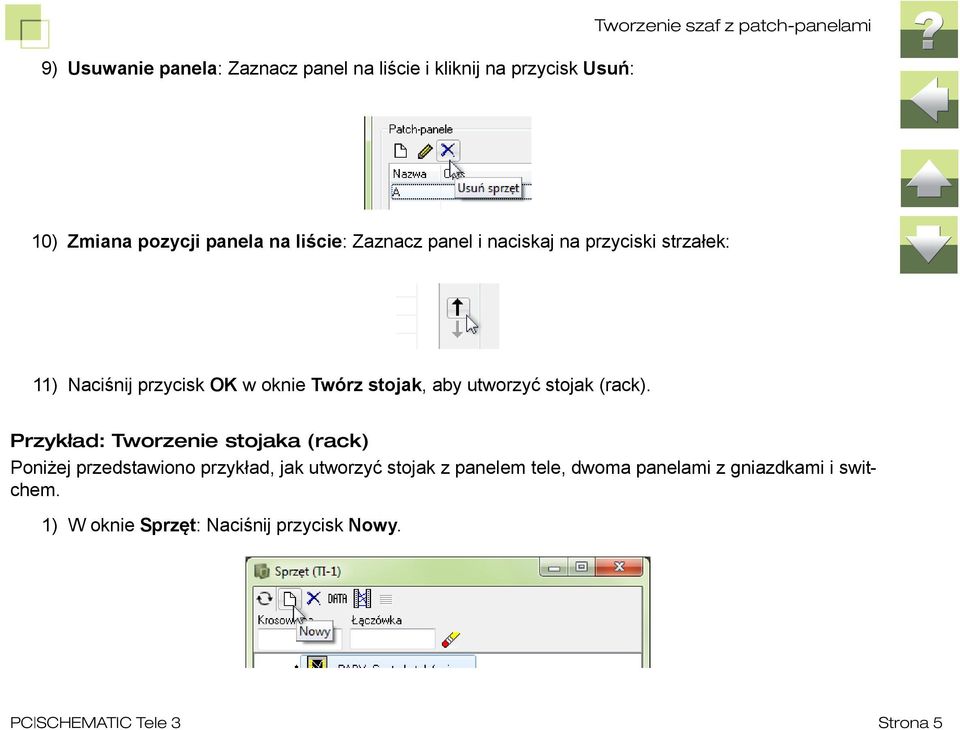

5 9) Usuwanie panela: Zaznacz panel na liście i kliknij na przycisk Usuń: Tworzenie szaf z patch-panelami 10) Zmiana pozycji panela na liście: Zaznacz panel i naciskaj na przyciski strzałek: 11) Naciśnij przycisk OK w oknie Twórz stojak, aby utworzyć stojak (rack). Przykład: Tworzenie stojaka (rack) Poniżej przedstawiono przykład, jak utworzyć stojak z panelem tele, dwoma panelami z gniazdkami i switchem. 1) W oknie Sprzęt: Naciśnij przycisk Nowy. PC SCHEMATIC Tele 3 Strona 5

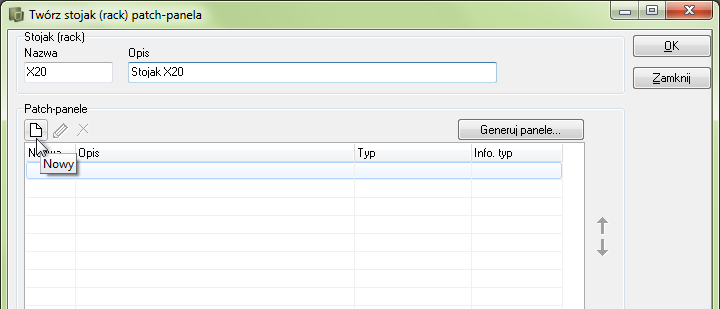

6 2) Wybierz Nowe pole krosowe => Dodaj szafę (dla patch-paneli/elem.aktywnych): 3) Otwiera się okno dialogowe Twórz stojak (rack) patch-panela. 4) Wpisz Nazwę (X20) i Opis stojaka (Stojak X20): 5) Naciśnij przycisk Nowy, aby utworzyć pierwszy panel: PC SCHEMATIC Tele 3 Strona 6

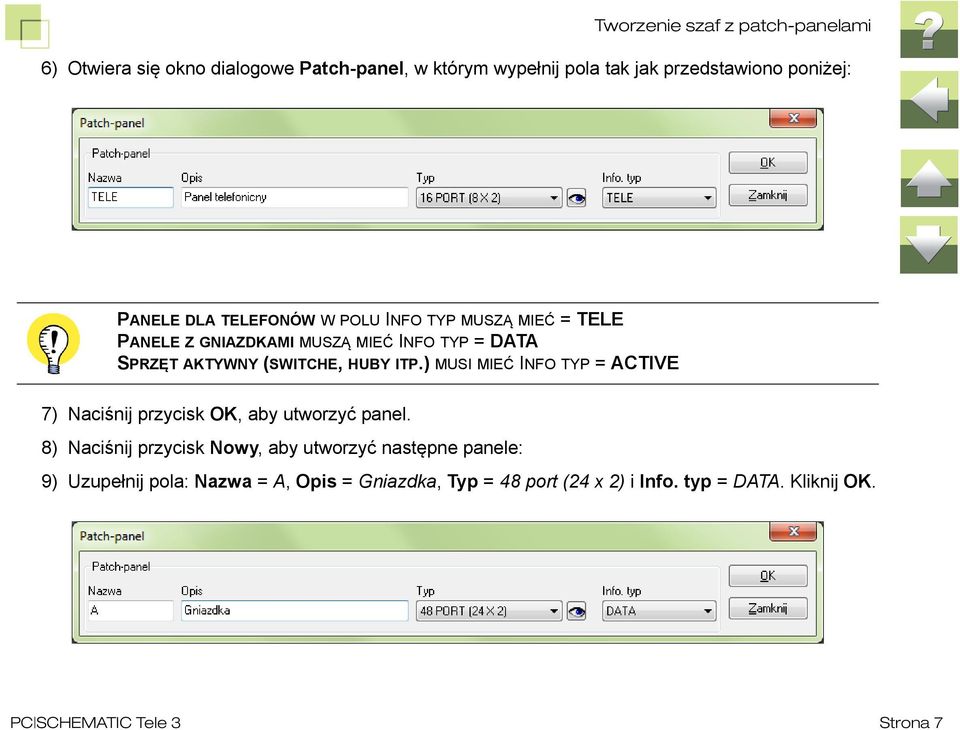

7 6) Otwiera się okno dialogowe Patch-panel, w którym wypełnij pola tak jak przedstawiono poniżej: PANELE DLA TELEFONÓW W POLU INFO TYP MUSZĄ MIEĆ = TELE PANELE Z GNIAZDKAMI MUSZĄ MIEĆ INFO TYP = DATA SPRZĘT AKTYWNY (SWITCHE, HUBY ITP.) MUSI MIEĆ INFO TYP = ACTIVE 7) Naciśnij przycisk OK, aby utworzyć panel. 8) Naciśnij przycisk Nowy, aby utworzyć następne panele: 9) Uzupełnij pola: Nazwa = A, Opis = Gniazdka, Typ = 48 port (24 x 2) i Info. typ = DATA. Kliknij OK. PC SCHEMATIC Tele 3 Strona 7

8 10) Uzupełnij pola: Nazwa = B, Opis = Gniazdka, Typ = 48 port (24 x 2) i Info. typ = DATA. Kliknij OK. 11) Uzupełnij pola: Nazwa = SW1, Opis = Switch, Typ = 48 port (24 x 2) i Info. typ = ACTIVE. Kliknij OK. PC SCHEMATIC Tele 3 Strona 8

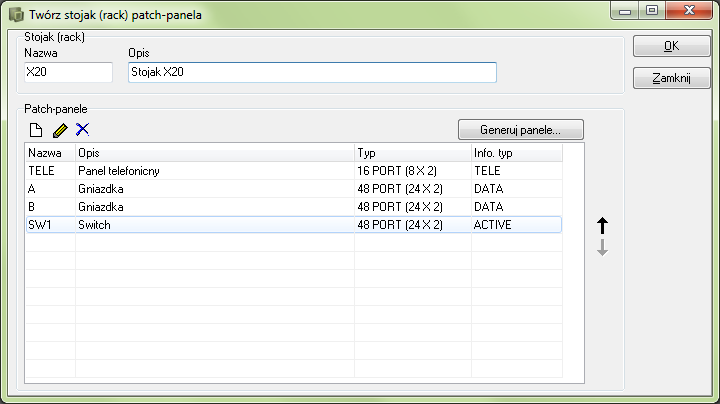

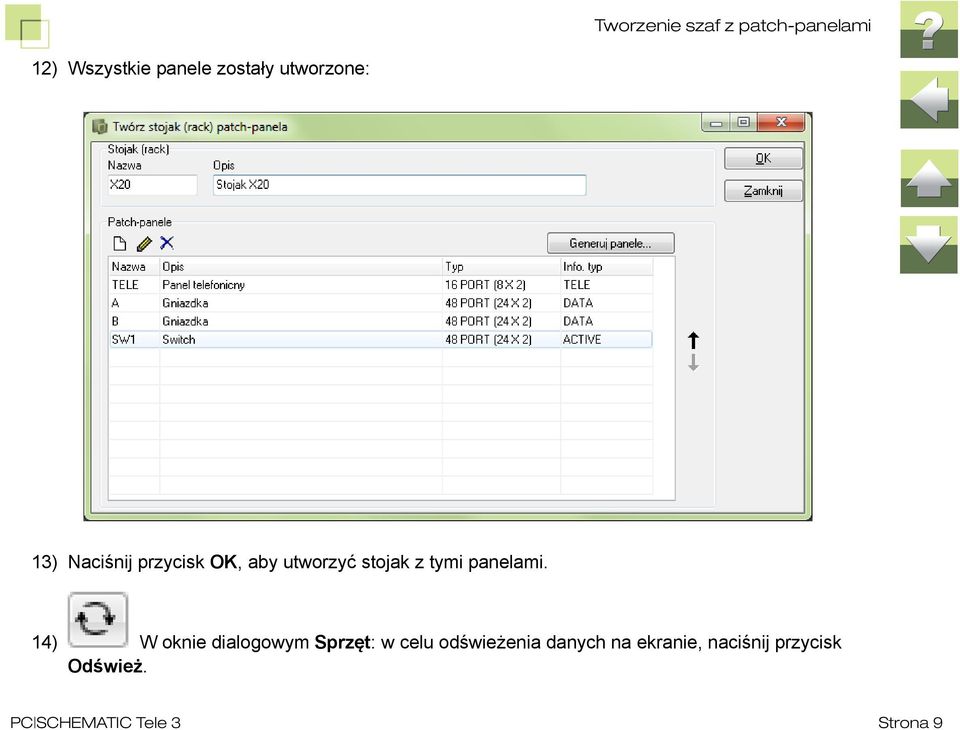

9 12) Wszystkie panele zostały utworzone: 13) Naciśnij przycisk OK, aby utworzyć stojak z tymi panelami. 14) W oknie dialogowym Sprzęt: w celu odświeżenia danych na ekranie, naciśnij przycisk Odśwież. PC SCHEMATIC Tele 3 Strona 9

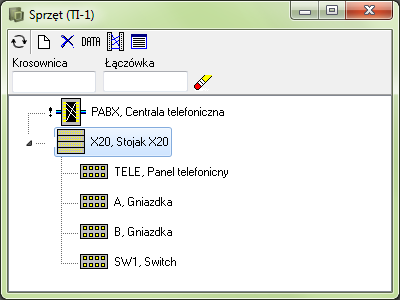

10 15) Stojak X20 pojawi się w oknie dialogowym Sprzęt. Aby zobaczyć panele, kliknij dwukrotnie na X20: PC SCHEMATIC Tele 3 Strona 10

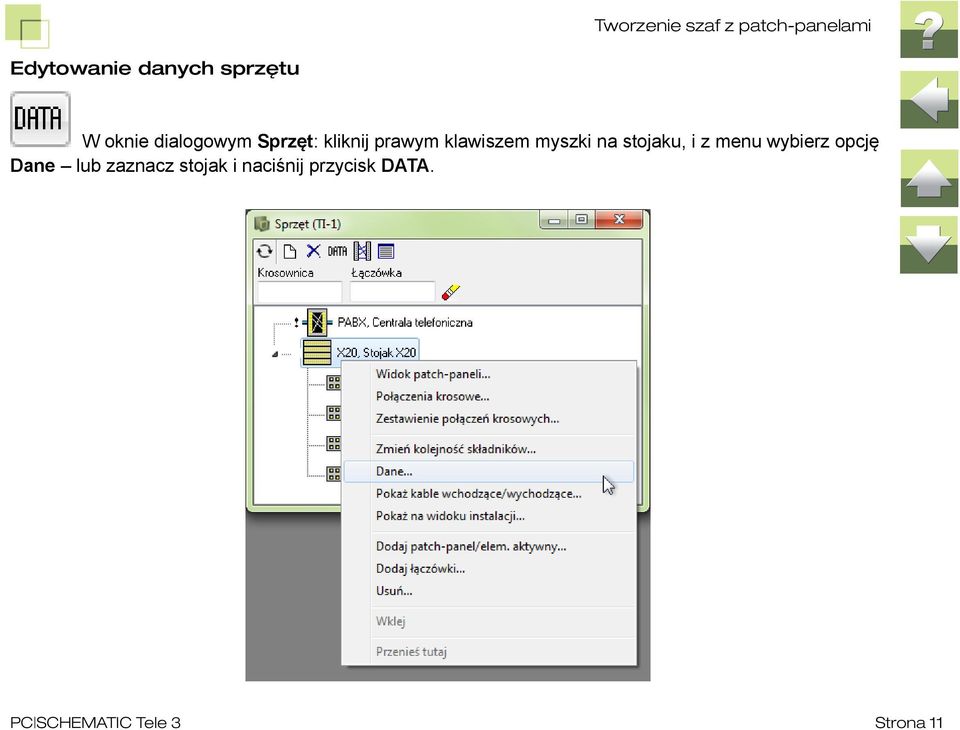

11 Edytowanie danych sprzętu W oknie dialogowym Sprzęt: kliknij prawym klawiszem myszki na stojaku, i z menu wybierz opcję Dane lub zaznacz stojak i naciśnij przycisk DATA. PC SCHEMATIC Tele 3 Strona 11

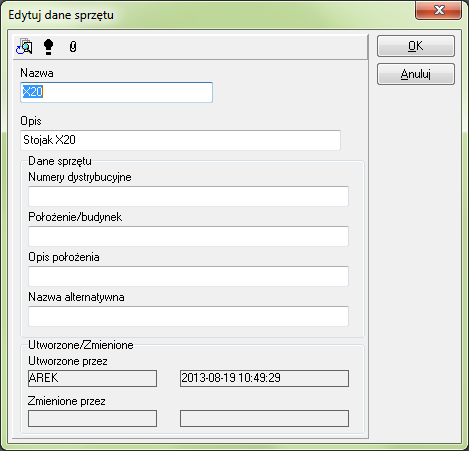

12 Wyświetli się okno dialogowe Edytuj dane sprzętu: Numery dystrybucyjne: Położenie / budynek: Opis położenia: Opis numerów dystrybucyjnych przypisanych do sprzętu. Opis budynku i położenia sprzętu. Pole może zostać użyte do opisania pokoju gdzie wyposażenie jest umieszczone. PC SCHEMATIC Tele 3 Strona 12

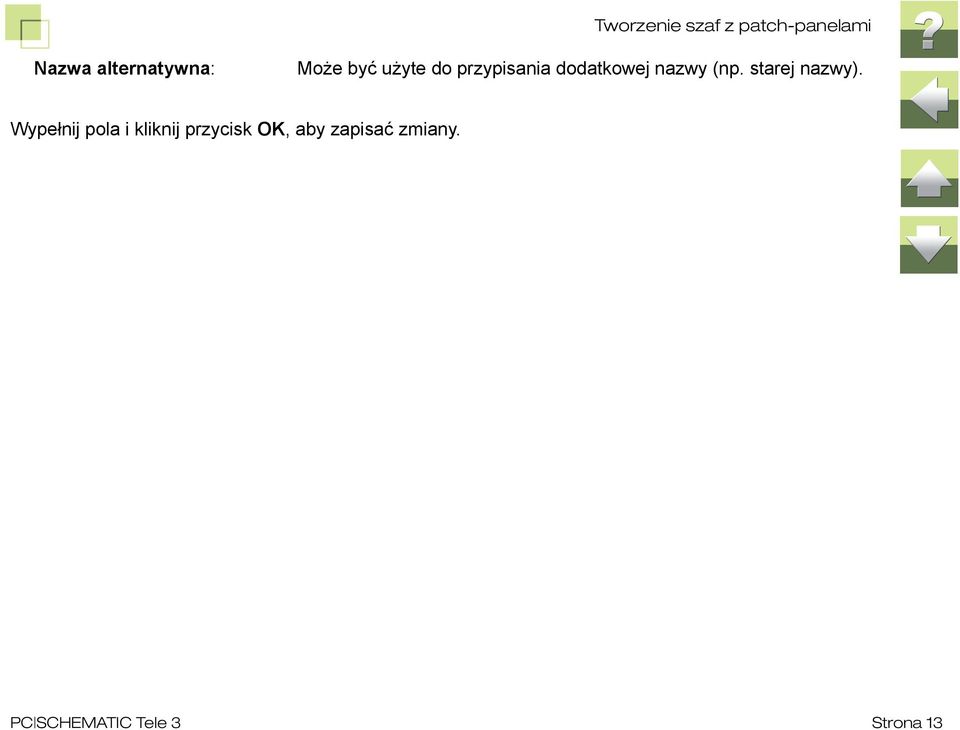

13 Nazwa alternatywna: Może być użyte do przypisania dodatkowej nazwy (np. starej nazwy). Wypełnij pola i kliknij przycisk OK, aby zapisać zmiany. PC SCHEMATIC Tele 3 Strona 13

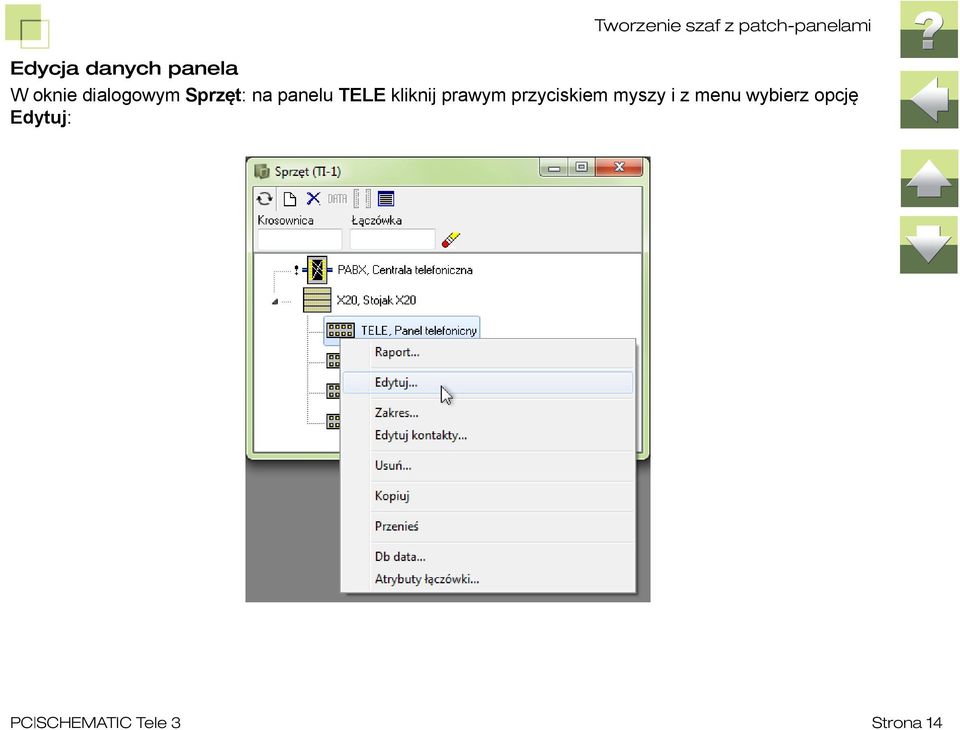

14 Edycja danych panela W oknie dialogowym Sprzęt: na panelu TELE kliknij prawym przyciskiem myszy i z menu wybierz opcję Edytuj: PC SCHEMATIC Tele 3 Strona 14

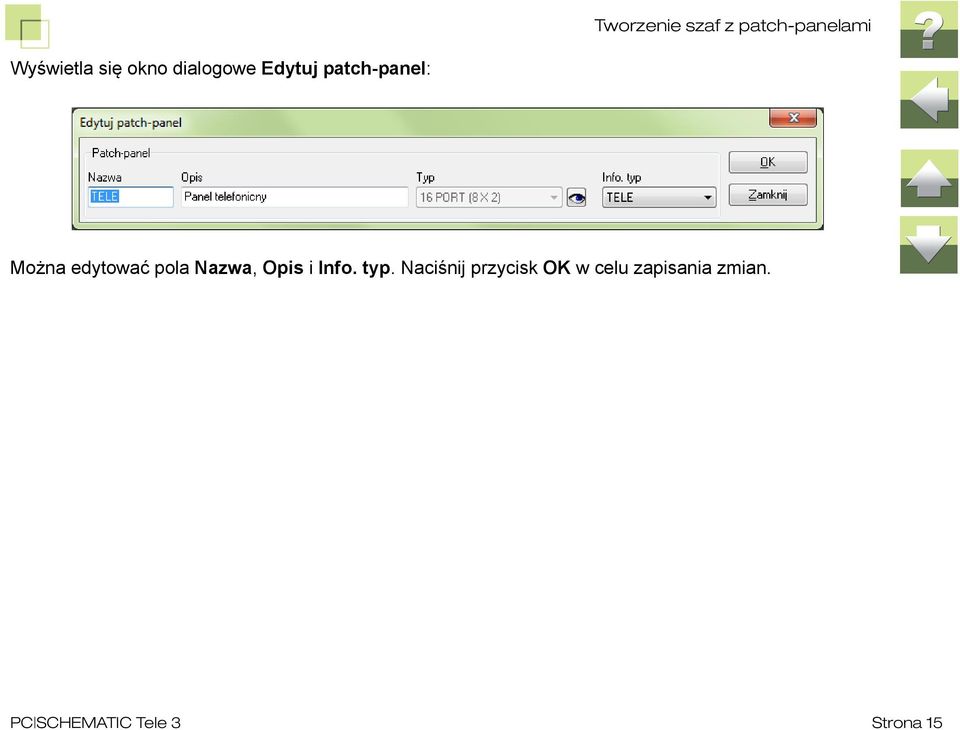

15 Wyświetla się okno dialogowe Edytuj patch-panel: Można edytować pola Nazwa, Opis i Info. typ. Naciśnij przycisk OK w celu zapisania zmian. PC SCHEMATIC Tele 3 Strona 15
