3 Funkcja katalogowa z wykorzystaniem punktów przecięcia Potrójne oszklenie Wkłady wieloskrzydłowe o różnych kolorach Skalowane rysunki paneli Wprowadzanie szkła obiektowego Filtrowanie wyboru okucia Symbol otwarcia na wysokości uchwytu Stan artykułów okuciowych Zapisywanie komentarzy Czasy pracy Historia pozycji Nowa nazwa produkcyjna Wyświetlanie pakietów materiałowych Izolacja konstrukcji Fasady załamane (poligonalne) Segmentowanie Tworzenie segmentów Artykuły dodatkowe segmentów Segmentacje w zarządzaniu obiektami Segmenty na wydrukach Własna baza danych Nowa struktura menu pliku Uwzględnianie artykułów magazynowych CAD Kilka rysunków jednocześnie Menu punktów przyciągania (ang. Snap Point)

4 Wymiarowanie średnicy Zarządzanie stronami Wydruki Resztki produkcyjne na listach magazynowych Zapisywanie wydruków w folderach Raporty Ift CNC Wybór profilu przy pliku maszynowym Nadawanie priorytetów

5 Zarządzanie obiektami Zmiana zaszeregowania kolumn W menu zarządzania obiektami pozycje obiektu są wyświetlane po prawej stronie. Istnieje możliwość zmiany kolejności kolumn z obiektami, pozycjami czy folderami. Proszę kliknąć w pasku menu na "Ustawienia" i wybrać "Zarządzanie obiektami" lub na symbol koła zębatego w kolumnie obiekty. 5

6 Wyświetli się okno z ustawieniami zarządzania obiektami. Klikając na zakładkę "Zakresy" można za pomocą strzałek, znajdujących się po prawej stronie, określić kolejność wyświetlanych kolumn. 6

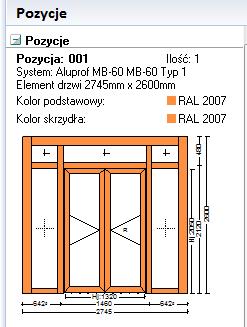

7 Otwarcie i edycja pozycji W celu otwarcia pozycji z poziomu zarządzania obiektami wystarczy kliknąć dwa razy na podgląd pozycji. Spowoduje to bezpośrednie przejście do edycji elementu. 7

8 Predefinicje obiektu W predefinicjach obiektu w "Obiekt" -> "Predefinicje obiektu" -> "Wypełnienia" istnieje teraz możliwość ustalenia kolorów dla różnych typów wypełnienia. Będą one przedstawione we wprowadzaniu danych elementu i na wszystkich wydrukach. Ta funkcja służy wyłącznie bardziej przejrzystemu przedstawieniu pozycji. 8

9 Eksportowanie obiektu z wyborem pojedynczej pozycji Podczas eksportowania obiektu można wyeksportować pojedyncze pozycje. Aby tego dokonać wystarczy kliknąć w zakładce zarządzania obiektami prawym przyciskiem myszy na obiekt i wybrać z menu kontekstowego "Eksport" "Obiekt". Alternatywna opcja- "Eksportuj" znajduje się na pasku narzędziowym. Po otwarciu wyboru pozycji należy zaznaczyć haczykiem wybrane do wyeksportowania pozycje. 9

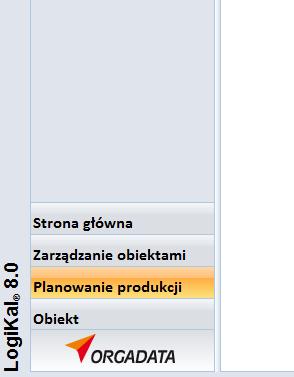

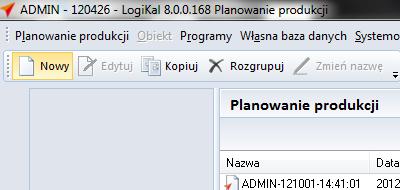

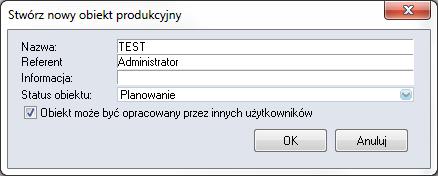

10 Planowanie produkcji LogiKal 8 dysponuje nową funkcją planowaniem produkcji. W głównym menu nawigacyjnym należy wybrać "Planowanie produkcji". W menu narzędziowym należy wybrać Nowy. Po nadaniu nazwy dla nowego obiektu produkcyjnego zostaniecie Państwo przeniesieni do zarządzania obiektami produkcyjnymi. 10

11 Po kliknięciu prawym przyciskiem myszy w kolumnie obiekt produkcyjny pojawi się możliwość utworzenia nowego obiektu dla planowania produkcji. Do obiektu produkcyjnego mogą Państwo włączyć pojedyncze pozycje z różnych obiektów lub całe zakończone obiekty. Następnie można wygenerować wszystkie wydruki dla takiego obiektu. 11

12 Ustawienia okna obiektu Rozwiązanie dla dwóch monitorów Coraz więcej użytkowników pracuje na dwóch monitorach. Możliwość przesuwania okien między monitorami i wgląd w najważniejsze dane to spore udogodnienie. W LogiKal 8 mają Państwo dostęp do odpowiedniej funkcji. Można tu określić jakie informacje będą wyświetlane na konkretnym monitorze. W tym celu proszę kliknąć w menu pliku na "Ustawienia" "Obiekt". W zakładce "Wyświetlanie" można uruchomić tryb "2 ekranowy". 12

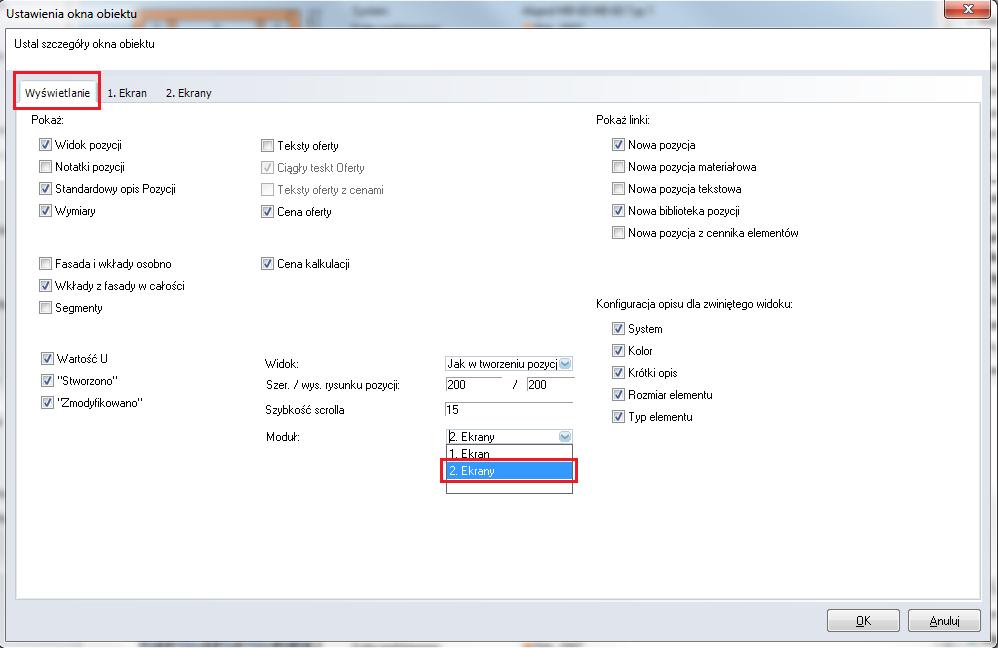

13 W zakładkach "1." i "2. Ekrany" można ustawić w jaki sposób informacje o pozycjach i obiekcie będą wyświetlane na poszczególnych monitorach. Opcje można przeciągnąć za pomocą myszki pojedynczo na jeden z wybranych obszarów. Istnieje kombinacja klawiszy, za pomocą której można przesuwać poszczególne okna między monitorami. Proszę korzystać z: Klawisz Windows + Shift + kursor w prawo Klawisz Windows + Shift + kursor w lewo lub 13

14 Tworzenie nowych zakresów. W zakładce obiekt poprzez kliknięcie na pasku narzędzi przycisku "Nowy" można utworzyć zakresy. Tutaj można wprowadzić nowe zakresy. 14

15 Przyporządkowanie zakresów Lista pozycji może zostać uporządkowana zgodnie z przyporządkowaniem zakresów. Proszę kliknąć prawym przyciskiem myszy na listę i wybrać "Sortuj". 15

16 Rozdzielanie pozycji W LogiKal 8 można dokonać podziału liczby sztuk w pozycji. W otwartym obiekcie należy kliknąć prawym przyciskiem myszy na pozycję i wybrać funkcję "Podział". W kolejnym oknie proszę ustalić na ile pozycji ma zostać rozdzielona zaznaczona pozycja. Potem proszę określić poszczególne ilości i podać krótki opis. W tym momencie pozycje mogą zostać odzwierciedlone. W tym celu proszę postawić obok pozycji haczyk w opcji Lustrzane odbicie. 16

17 Potwierdzić klawiszem "OK". Następnie rozdzielone pozycje zostaną przedstawione w obiekcie i można je będzie dowolnie modyfikować. 17

18 Rozłożenie kosztów w predefinicjach obiektu Możecie Państwo ustalić udział w kosztach w predefinicjach obiektu i predefinicjach globalnych. By wejść w predefinicje obiektu proszę kliknąć będąc w zakładce obiekt na rozłożenie kosztów menu "Obiekt" -> "Rozłożenie kosztów". Proszę wprowadzić swoje dane w kosztach i kliknąć OK. 18

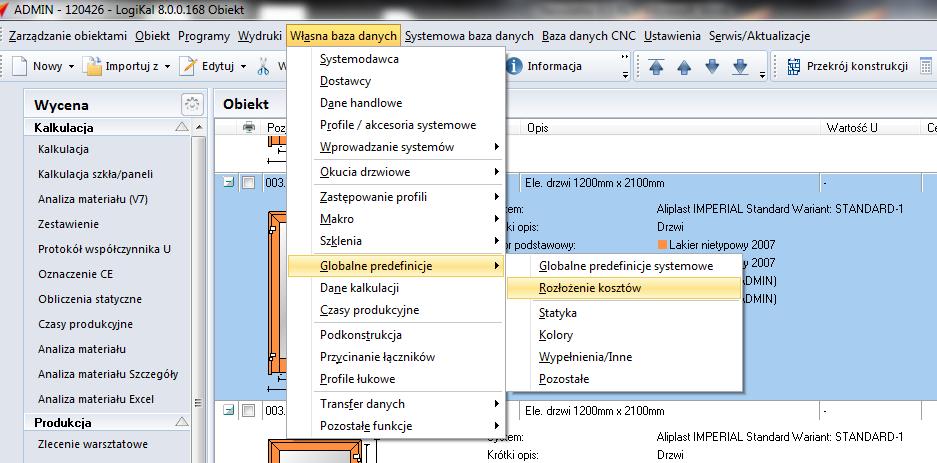

19 Rozłożenie kosztów w predefinicjach globalnych W celu zapisania rozłożenia kosztów w predefinicjach globalnych proszę kliknąć w menu pliku na "Własna baza danych" "Predefinicje globalne" "Rozłożenie kosztów". Proszę wpisać w tym oknie udział w kosztach i kliknąć na "OK". 19

20 Wprowadzanie elementów Kopiowanie wkładów W zakładce element można kopiować wkłady okienne i drzwiowe razem z okuciami wewnątrz jednej pozycji. Tym sposobem można uniknąć wielokrotnego wprowadzania danych. Proszę kliknąć prawym przyciskiem myszy na pole przeznaczone do skopiowania i wybrać Kopiuj. Następnie proszę wybrać pole, w które ma zostać skopiowana treść i kliknąć "Zastosuj". 20

21 Podział mocowania do ściany W menu wprowadzania elementów można podzielić profile wchodzące w skład mocowania do ściany. Proszę kliknąć w funkcjach na "Dzielenie profili" i wybrać myszką przyłącze ścienne. Proszę ustalić pozycję podziału profilu. 21

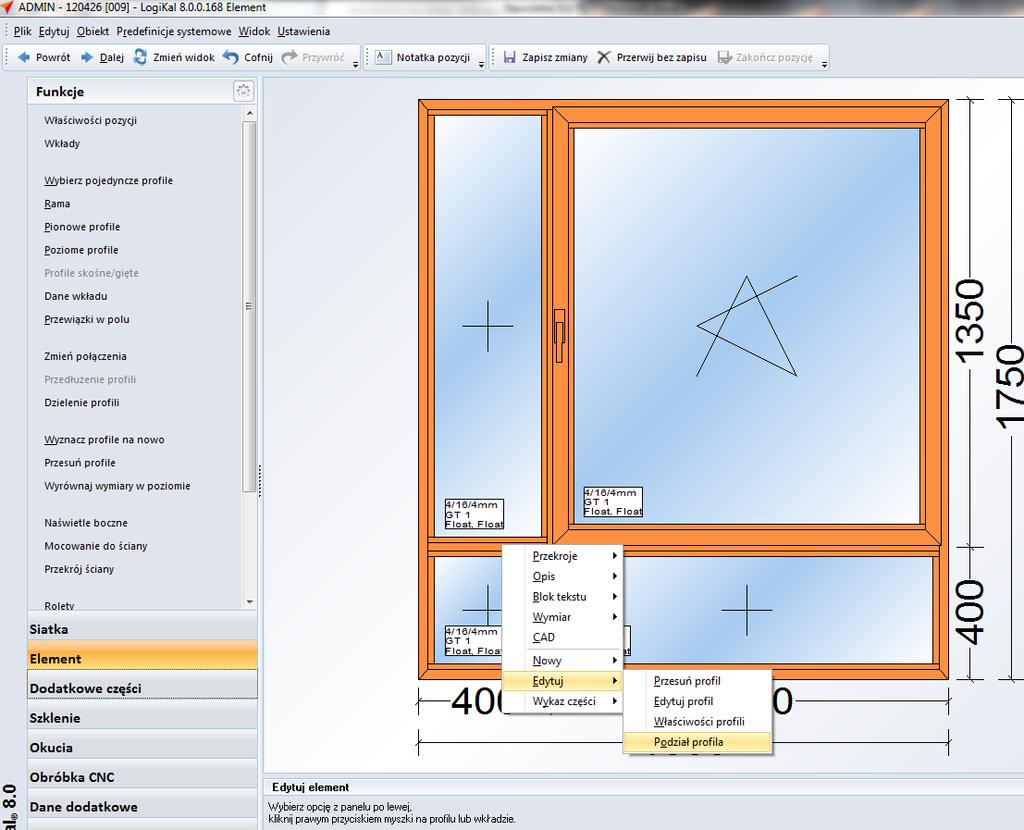

22 Podział przewiązek Przewiązki można podzielić przez menu kontekstowe. Proszę kliknąć prawym przyciskiem myszy na profil poziomy i wybrać z menu kontekstowego opcję "Edycja" "Podział profili". 22

23 Dodatkowe części Dodatkowe części: Kopiowanie Dodatkowe części mogą być od teraz kopiowane. Proszę kliknąć prawym przyciskiem myszy na odpowiedni artykuł i wybrać z menu kontekstowego "Kopiuj". Za pomocą "Wklej" dodadzą Państwo skopiowany artykuł. Dodatkowe części: Nowa funkcja sortowania W dodatkowych częściach pojawiła się nowa opcja sortowania. 23

24 Funkcja katalogowa z wykorzystaniem punktów przecięcia Możecie Państwo tworzyć pojedyncze obszary przekroju na wydrukach. Proszę kliknąć prawym przyciskiem myszy na miejsce pozycji, jaka ma być przedstawiona jako pojedynczy obszar przekroju i wybrać z menu kontekstowego "Przekrój" "Ustaw punkt cięcia". Proszę podać opis i ustalić na jakim wydruku maja zostać przedstawione przekroje. 24

25 Aktywowanie opcji wyświetl w: "planie obiektu na osobnych stronach" celem wydrukowania przekrojów na oddzielnych stronach po wyborze dokumentu "Plan obiektu". 25

26 Potrójne oszklenie Przy potrójnym oszkleniu można teraz wprowadzić środkową szybę jako szkło specjalne, włącznie ze szkłem bezpiecznym VSG. 26

27 Wkłady wieloskrzydłowe o różnych kolorach Przy pozycjach wieloskrzydłowych dla każdego skrzydła można przyporządkować własny kolor. 27

28 Skalowane rysunki paneli Rysunki paneli mogą być teraz zobrazowane na całej powierzchni wkładu. Proszę wybrać rysunek i aktywować opcje "Rozciągnij" i "Rozciągnij proporcjonalnie" w celu objęcia rysunkiem całej powierzchni wkładu. 28

29 Wprowadzanie szkła obiektowego Za pomocą nowego menu dla szkieł obiektowych możecie Państwo jeszcze wygodniej wprowadzać ich dane. 29

30 Filtrowanie wyboru okucia Przy wyborze okucia w zakładce typu szczegółowego mogą Pastwo filtrować liczne właściwości wybieranych okuć. 30

31 Symbol otwarcia na wysokości uchwytu Podczas zmiany wysokości klamki, jej symbol zostanie dopasowany automatycznie. Proszę przejść do ->Ustawienia -> Tworzenie elementów i aktywować punkt "pozycja klamki jak we wkładzie" 31

32 32

33 Stan artykułów okuciowych W menu wyboru okucia zostaną Państwo teraz powiadomieni, jeśli stan artykułu ulegnie zmianie (np. artykuł naprawczy, schodzący z rynku, zamówienie specjalne itp.). 33

34 Zapisywanie komentarzy Komentarz może zostać teraz zapisany w formie wytycznej i wyświetlony na dowolnym wydruku, włączając w to zlecenie warsztatowe, ofertę, rachunek i inne. Możliwe jest również formatowanie tekstu i zapisanie go jako domyślne. 34

35 Czasy pracy W zakładce Dane dodatkowe są teraz sumowane czasy pracy. 35

36 Historia pozycji Historię pozycji można teraz zbadać dzięki nowej opcji przebiegu pozycji. Tym sposobem można dociec, jakim zmianom poddano konkretną pozycję. Podczas zapisywania zmiany pojawia się okno, w którym można wpisać komentarz do historii zmian danej pozycji. Aby wyświetlić przebieg zmian, proszę przejść do ustawień okna obiektu i aktywować na jednym z monitorów opcję "Informacje pozycji". 36

37 Następnie przebieg dokonywanych zmian zostanie wyświetlony na podglądzie obiektu. Aby cofnąć do poprzedniego stanu, proszę kliknąć prawym przyciskiem myszy na pozycję i wybrać "Importuj z" "Historia pozycji". 37

38 38

39 Tutaj widać, kiedy i jakie zmiany zostały przeprowadzone przez poszczególnych użytkowników. 39

40 Nowa nazwa produkcyjna Pod "Ustawienia"-> "Tworzenie elementu" -> "Wyświetlanie" -> "Nazwy produkcyjne" można teraz wprowadzać nazwy produkcyjne dla drzwi i okien, a także skrzydeł. 40

41 Wyświetlanie pakietów materiałowych Pakiet materiałowe mogą być wyświetlane w formie wskazówki. Proszę wskazać kursorem na symbol pakietu materiałowego by wyświetlić informacje. Pakiety materiałowe mogą zostać także wyświetlone ze wskazaniem kotwy wysokościowej i z opisem. W tym celu proszę kliknąć w menu pliku na "Widok" "Dane pakietu materiałów". 41

42 Izolacja konstrukcji W "Danych dodatkowych" mają teraz Państwo do dyspozycji więcej opcji w "Uszczelnieniu do ściany" 42

43 Fasady załamane (poligonalne) W programie LogiKal 8 fasady poligonalne mogą zostać zwizualizowane w widoku 3D. 43

44 Segmentowanie Fasady można teraz dzielić na segmenty. Tworzenie segmentów Proszę stworzyć fasadę. W widoku zaznaczyć, aby widoczne były miarki. Proszę kliknąć na "Pozycja segmentowa". Proszę określić rodzaj segmentacji. Proszę kliknąć na obszar na miarce w celu utworzenia nowego segmentu. 44

45 Proszę kliknąć na "Zastosuj". Na pozycji zostaną wyświetlone pojedyncze numeracje segmentów. W celu opracowania danego segmentu wystarczy kliknąć na wybrany numer. 45

46 46

47 Artykuły dodatkowe segmentów Pojedynczym segmentom można przydzielić artykuły dodatkowe. Proszę dodać nowy artykuł dodatkowy i wybrać w "Przyporządkowanie segmentów" odpowiedni segment. 47

48 Segmentacje w zarządzaniu obiektami Pojedyncze segmenty są odwzorowywane w zarządzaniu obiektami. Jeśli w "Ustawienia" -> "Obiekt" zaznaczymy by były wyświetlane 48

49 Segmenty na wydrukach Pojedyncze segmenty mogą być przedstawiane na oddzielnych wydrukach produkcyjnych. 49

50 Własna baza danych Nowa struktura menu pliku Obszar własnej bazy danych został przedstawiony przejrzyściej. 50

51 Uwzględnianie artykułów magazynowych Własne artykuły magazynowe mogą zostać teraz uwzględnione we własnej bazie danych. W zarządzaniu obiektami proszę kliknąć na "Własna baza danych" "Profile/ akcesoria systemowe" i proszę wybrać producenta, a następnie podwójnym kliknięciem wybrać artykuł i postawić haczyk przy "Własny artykuł magazynowy". 51

52 CAD Kilka rysunków jednocześnie W CAD poprzez zakładki można otwierać kilka rysunków jednocześnie. 52

53 Menu punktów przyciągania (ang. Snap Point) W CAD istnieje nowa funkcja punktów przyciągania. Na obszarze rysunku proszę nacisnąć CTRL i prawy przycisk myszy. Zostanie wyświetlone menu kontekstowe z różnymi punktami przyciągania. 53

54 Wymiarowanie średnicy CAD dysponuje teraz funkcją wymiarowaniem średnicy. Proszę kliknąć w menu pliku na "Wymiar" i wybrać "Średnica". 54

55 Zarządzanie stronami W opcji zarządzania stronami CAD pojedyncze strony rysunku są wyświetlane w formie podglądu. Do opcji zarządzania stronami można dostać się przez "Edytuj" "Administracja stron". 55

56 Wydruki W LogiKal 8 używa się nowych wydruków. Te mogą się różnić wizualnie od starych. Teraz mają Państwo możliwość zawarcia jeszcze większej ilości informacji na wydrukach. Resztki produkcyjne na listach magazynowych Na listach magazynowych można teraz uwzględniać także pozostałe długości profili. 56

57 Zapisywanie wydruków w folderach Struktura dokumentów może zostać uzupełniona poprzez foldery. Przynosi to taką korzyść, że mogą Państwo zapisywać dokumenty w odniesieniu do konkretnych pozycji. W zarządzaniu obiektami proszę kliknąć prawym przyciskiem myszy na dokumenty i wybrać "Nowy" "Folder". Proszę podać nazwę folderu. Folder pojawi się na liście. Jeśli zostanie wygenerowany nowy wydruk, wtedy folder w menu zapisu będzie do dyspozycji. 57

58 Następnie dokument staje się widoczny w zarządzaniu obiektami. 58

59 Raporty W LogiKal 8 do Państwa dyspozycji są nowe raporty. Więcej informacji na ten temat w FAQ pod adresem faq.orgadata.com 59

60 Ift Instytut ift Rosenheim sprawdził niekonformistyczną metodę obliczania wartości U W za pomocą LogiKal 8 zgodnie z EN ISO i EN pod kątem poprawności i potwierdził prawidłowe obliczenia. Wyniki obliczeń "ift" są zapisywane w LogiKal trwale przy poszczególnych obiektach. Producent może na własną odpowiedzialność zamieszczać etykietę energetyczną na oknach, drzwiach i fasadach. Na początek proszę rozpocząć nowy obiekt. Proszę kliknąć "OK" i zostaniecie Państwo przeniesieni do predefinicji obiektu. Tutaj proszę kliknąć na "ift- Zalecenia zastosowania". 60

61 Proszę wypełnić formularz zalecenia zastosowania i kliknąć "Stwórz". Proszę stworzyć nową pozycję. Proszę kliknąć prawym przyciskiem myszy na symbol etykiety energetycznej i wybrać "Dane CE". 61

62 Proszę podać dane CE i kliknąć "OK". Proszę ponownie kliknąć prawym przyciskiem myszy na symbol etykiety energetycznej i wybrać "Etykieta energetyczna ift". Zostanie otwarte okno z dokumentem. 62

63 63
