1 Obsługa programu Soldis

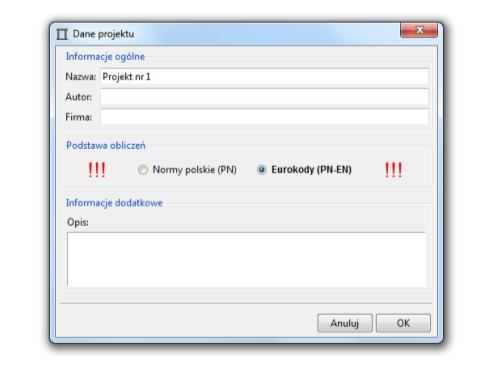

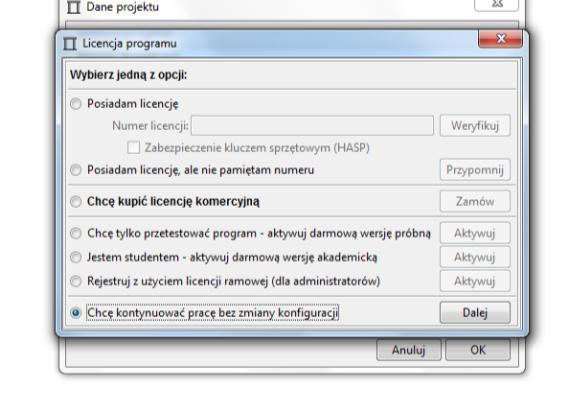

2 Uruchomienie programu Po uruchomieniu, program zapyta o licencję. Można wybrać licencję studencką (trzeba założyć konto na serwerach soldisa) lub pracować bez licencji. Pliki utworzone na licencji studenckiej nie będą kompatybilne z programem bez licencji i na odwrót. Wybór normy budowlanej Normy dla nas nie mają znaczenia, ale najlepiej wybrać nowe normy Eurokody.

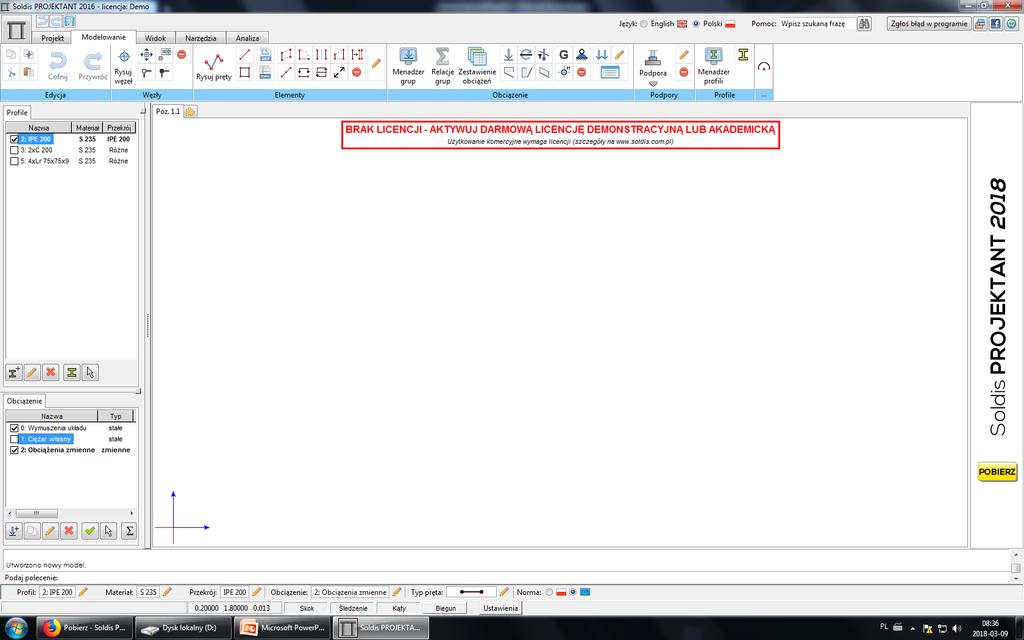

3 Wygląd okna programu U góry programu mamy zakładki, na początku interesuje nas tylko zakładka Modelowanie Na początku wyłączamy ciężar własny, gdyż w naszych projektach go nie uwzględniamy

4 Modelowanie konstrukcji

5 Rysowanie prętów 1 2 Do rysowania prętów służy ten przycisk (1). Po jego wciśnięciu możemy zadawać współrzędne kolejnych węzłów, połączonych prętami. Powyższe przyciski (2) służą do różnych modyfikacji prętów, np. kopiowanie, skalowanie, obracanie Znajomość ich działania nie jest konieczna, ale są bardzo intuicyjne, zwłaszcza, jeśli zna się podstawy Autocada.

6 Rysowanie prętów Rysujemy pierwszy węzeł w dowolnym punkcie, Kolejny węzeł możemy narysować na trzy sposoby: 1) Klikamy w dowolnym punkcie, 2) Ustawiamy pręt poziomo lub pionowo i wpisujemy jego długość, zatwierdzając enterem, 3) Ustawiamy pręt dowolnie i wpisujemy współrzędne drugiego gdzie x długość pozioma pręta, y długość pionowa pręta, Zatwierdzamy enterem.

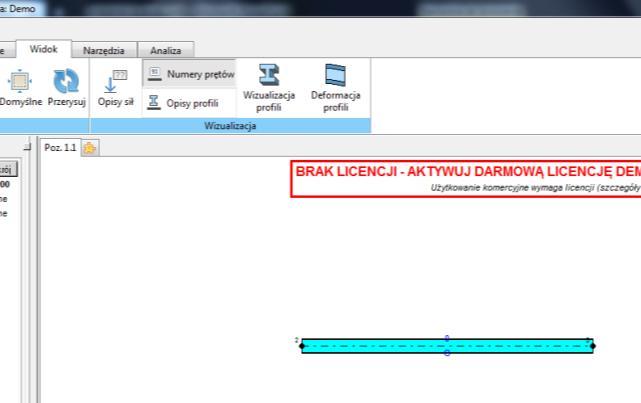

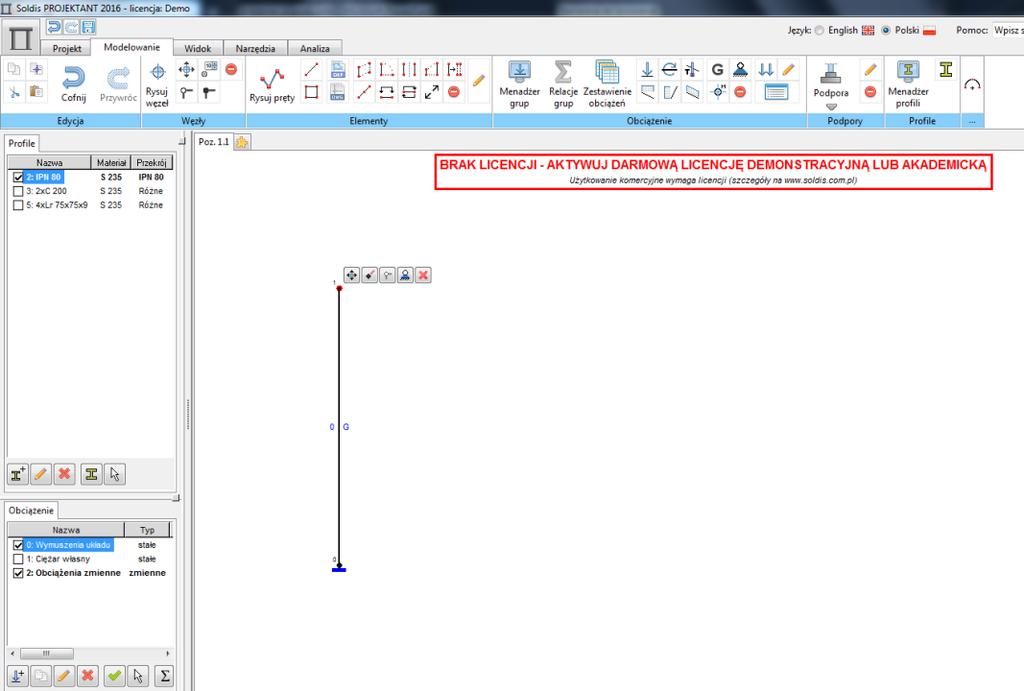

7 Wizualizacja profili Jeżeli nie odpowiada nam widok wizualizacji pręta i chcemy widzieć pręty jako czarne odcinki, to przechodzimy do zakładki Widok i klikamy na Wizualizacja profili.

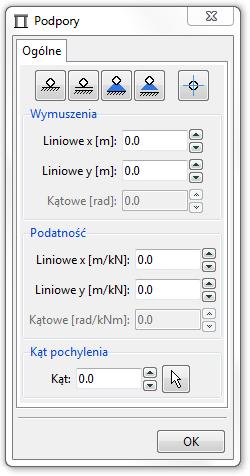

8 Zadawanie podpór Tu wybieramy, jaka to ma być podpora Aby dodać podporę, klikamy na odpowiedni węzeł. Po pojawieniu się takiego menu klikamy na ikonkę podpory. Pojawi się okienko z ustawieniami. Jeżeli potrzebne są wymuszenia i podatności podpór podajemy je tutaj. Należy zwrócić uwagę, jaka jest podana domyślna jednostka (np., radiany). Takie podpory będą zawsze zaznaczone na zielono. Możemy wpisać kąt podpory, lub wybrać kąt automatycznie, klikając na przycisk kursora myszy.

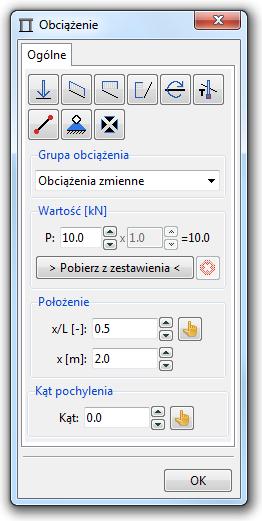

9 Zadawanie obciążeń Aby dodać obciążenie klikamy na pręt. Pojawia się menu, z którego wybieramy przycisk z siłą skupioną. Następnie pojawi się okienko z ustawieniami. Tu wybieramy, jakie to ma być obciążenie (siła skupiona, trzy rodzaje obciążenia ciągłego, moment skupiony, temperatura) Te ustawienia są różne w zależności od wybranego obciążenia. Np. dla siły skupionej musimy podać jej wartość, położenie na pręcie i kąt nachylenia względem osi pionowej.

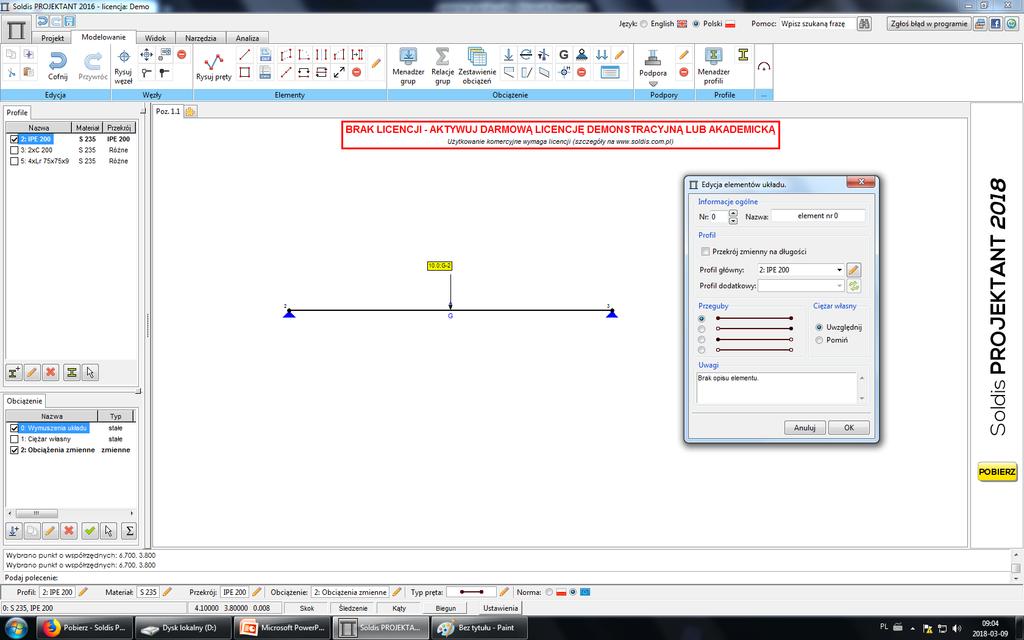

10 Przeguby i profile 3 Aby dodać przegub lub zmienić profil pręta klikamy na pręt DWUKROTNIE. Pojawia się okienko. 2 Wybieramy, jakie mają być przeguby na pręcie (1). Jeżeli istnieje potrzeba możemy zmienić profil (2). Do wyboru mamy profile wypisane po lewej stronie (3). Uwaga! Na mechanice teoretycznej profile nie są istotne, tą część można pominąć. 1

11 Profile 1 3 Aby zmienić profil domyślny klikamy na wybrany profil dwukrotnie (1). Następnie otworzy się okienko z aktualnym profilem. Klikamy na profil (2) i usuwamy go klawiszem Delete. Następnie klikamy na (3) aby dodać nowy profil. 2

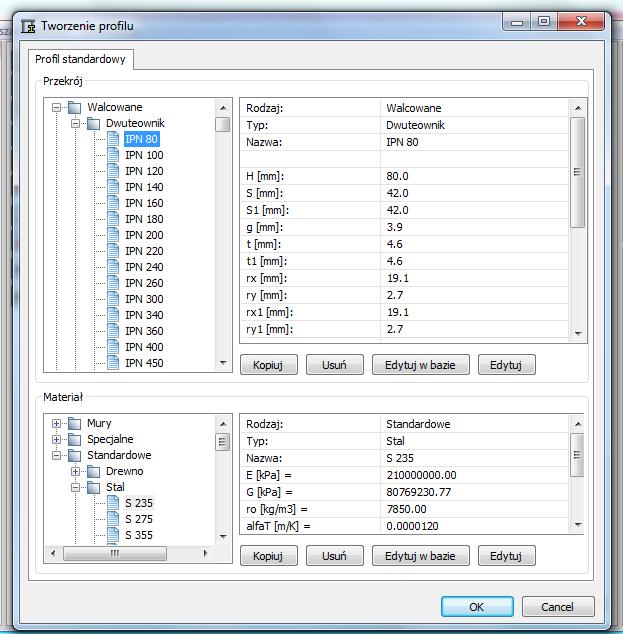

12 Profile 1 2 Teraz pojawia się okienko wyboru nowego profilu. Wybieramy odpowiedni profil z menu (1). Jeżeli interesują nas dwuteowniki i ceowniki, są one w zakładce Walcowane. W zakładce Definiowane możemy sami stworzyć profil, np. prostokąt lub rura. W okienku (2) podane są parametry przekroju. Możemy zmienić również materiał w okienku (3). Parametry materiału podane są w (4). 3 4

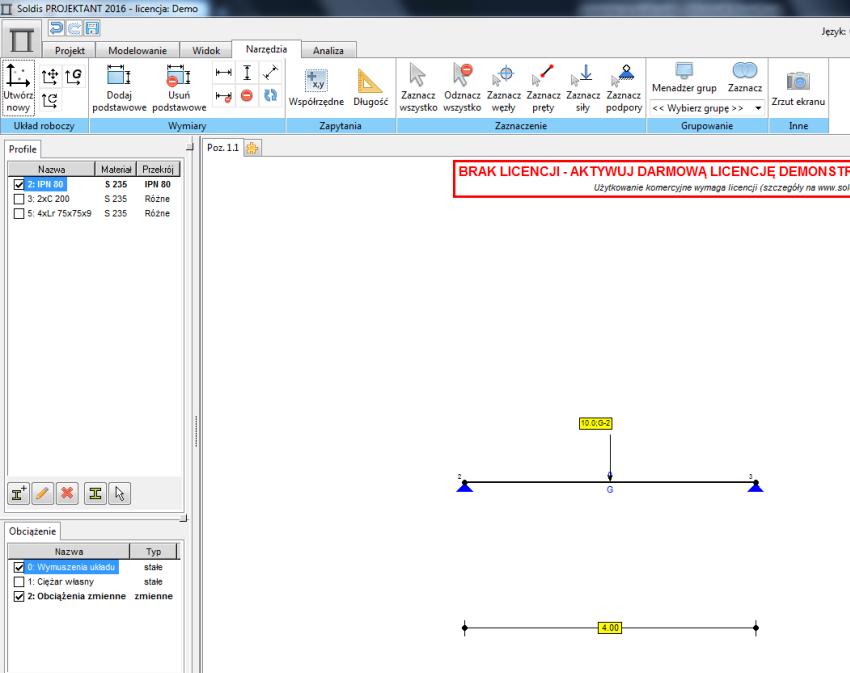

13 Wymiarowanie Można dodać wymiary konstrukcji w zakładce Narzędzia. Najprościej jest to zrobić, klikając na Dodaj podstawowe program automatycznie doda wymiary.

14 Obliczenia i wyniki

15 Obliczenia W zakładce Analiza możemy wybrać rodzaj analizy. Dostępne są obliczenia statyczne, linia wpływu, stateczność i dynamika. Pozostałe funkcje są niedostępne w wersji darmowej. Uwaga! Jeżeli w trakcie obliczeń wyskoczy błąd informujący o zbyt małej sztywności, to znaczy, że zamodelowano ramę geometrycznie zmienną lub konstrukcja jest za słaba. W tym przypadku można spróbować wszystkie obciążenia zadać np. 10x mniejsze. Wtedy wyniki otrzymamy również 10x mniejsze, ale przynajmniej będą.

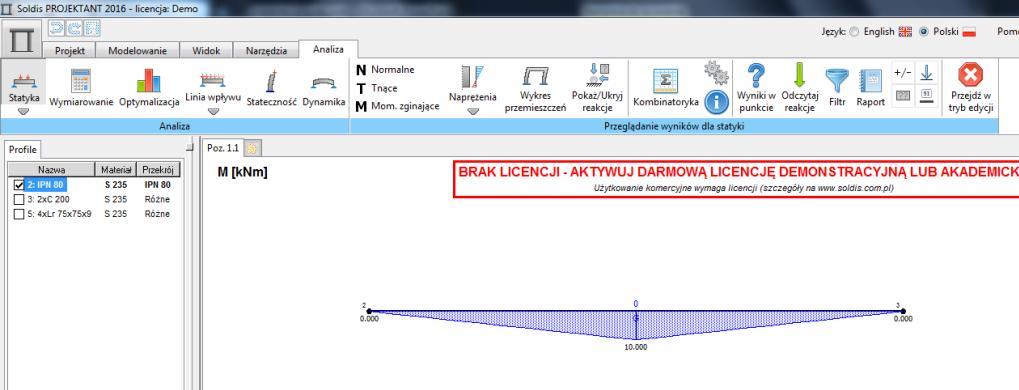

16 Statyka Po wybraniu opcji Statyka z menu na górze możemy wybrać, jaki wykres chcemy narysować: -Normalne, -Tnące, -Momenty, -Naprężenia, -Wykres przemieszczeń. Możemy również włączyć, lub wyłączyć wyświetlanie reakcji.

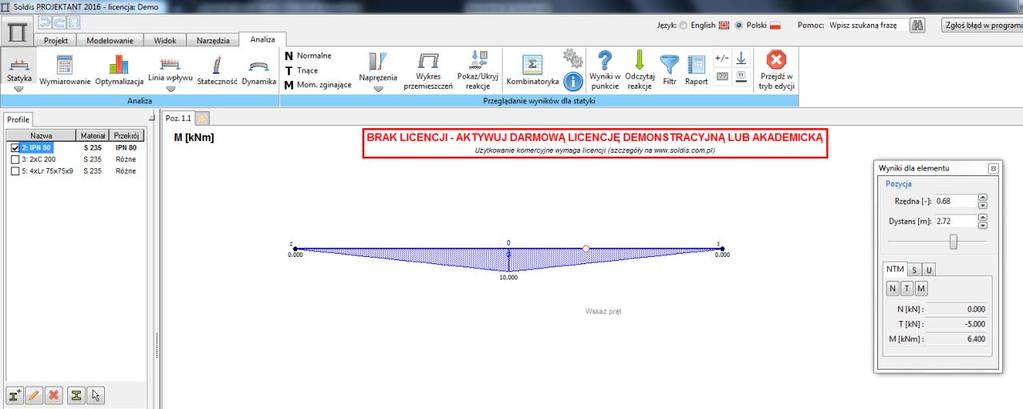

17 Statyka Jeżeli odczytujemy siły wewnętrzne (1), to po kliknięciu DWUKROTNIE na pręt możemy je odczytać dokładnie. Możemy przesuwać punkt odczytywania na pręcie (2), lub wpisać współrzędną w okienku (3). Wyniki N, T i M zostaną wyświetlone w (4). 4

18 Statyka Można również dokładnie odczytać przemieszczenia. Należy pamiętać, że podawane wyniki to: -u przemieszczenie w osi pręta od węzła początkowego do węzła końcowego, -v przemieszczenie w osi prostopadłej do pręta, -r przemieszczenie wypadkowe, -φ obrót pręta w podanym punkcie.

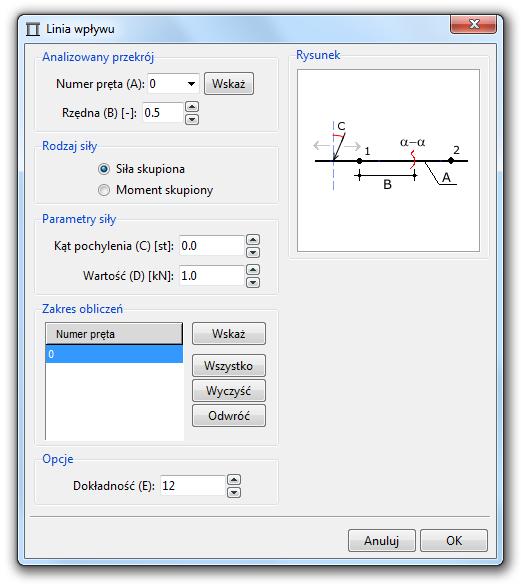

19 Linia wpływu Do obliczeń linii wpływu nie potrzebujemy zadawać obciążeń. Po wybraniu opcji Linia wpływu w zakładce Analiza pojawia się okienko z ustawieniami. Uwaga! program pozwala na rysowanie linii wpływu N, T i M w przekrojach, ale nie rysuje linii wpływu reakcji. Program nie rysuje linii wpływu dla dowolnej konfiguracji sił skupionych i obciążeń rozłożonych, nie rysuje również obwiedni. Wybieramy, na którym pręcie robimy przekrój (1), Następnie ustalamy miejsce przekroju na pręcie (2), Rodzaj siły i parametry zostawiamy domyślne. Na koniec wybieramy, po których prętach będzie jeździć siła skupiona (3). Na koniec klikamy OK, po czym powinny pokazać się wyniki.

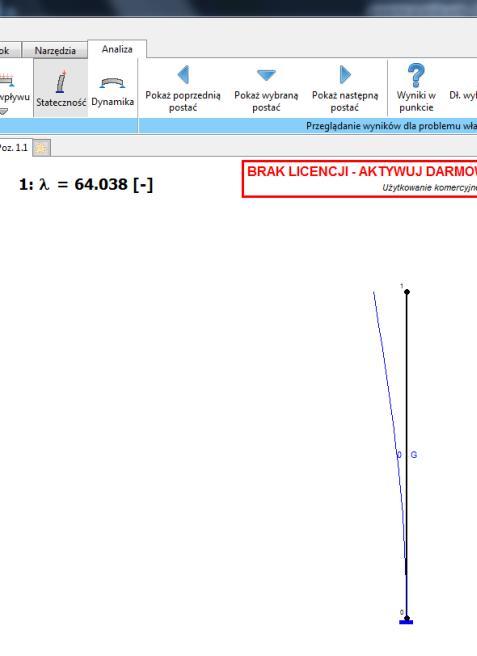

20 Stateczność 2 1 Analiza stateczności obciążenia zadajemy w kn (np. 3S w temacie projektu zadajemy jako 3kN). Możemy odczytać mnożnik krytyczny (1), możemy również odczytać formy i mnożniki dla kolejnych postaci (2). Przemieszczenia możemy odczytywać na takiej samej zasadzie, jak w analizie statycznej.

21 Dynamika Program pozwala na analizę drgań własnych. Możemy zadawać masy skupione, ale nie możemy zadawać kierunków swobody dynamicznej. Aby zadać masę skupioną, klikamy na węzeł, a następnie, w zakładce modelowanie, na ikonkę Masy skupionej. W nowym okienku wpisujemy wartość masy w dwóch polach: Składowa Mx i Składowa My. W polu Składowa Mr zostawiamy 0.

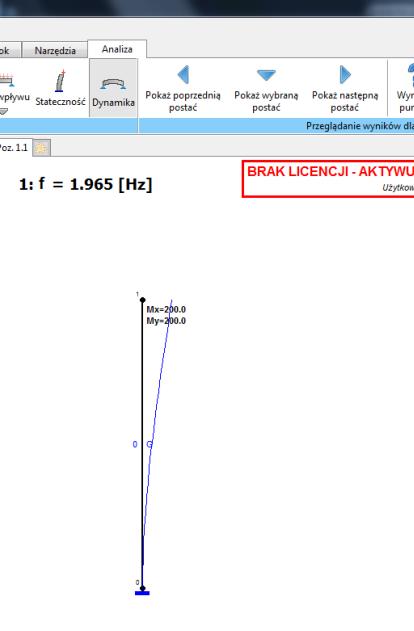

22 Dynamika 1 2 Po wybraniu przycisku Dynamika w zakładce Analiza otrzymujemy wyniki. Możemy odczytać częstość drgań własnych (1), możemy również odczytać formy i częstości dla kolejnych postaci (2). Amplitudy możemy odczytywać na takiej samej zasadzie, jak przemieszczenia w analizie statycznej. Trzeba je sobie jednak odpowiednio przemnożyć, tak żeby uzyskać amplitudę równą 1 na kierunku pierwszym.

23 Kilka porad

24 Odczytywanie przemieszczeń Jeżeli chcemy odczytać przemieszczenie poziome, lub pionowe w węźle, w którym wszystkie pręty są ukośne, to nie musimy wyliczać składowych z przemieszczeń wzdłuż i prostopadle do prętów. Można narysować krótki poziomy pręt w tym węźle i odczytywać przemieszczenia z tego pręta.

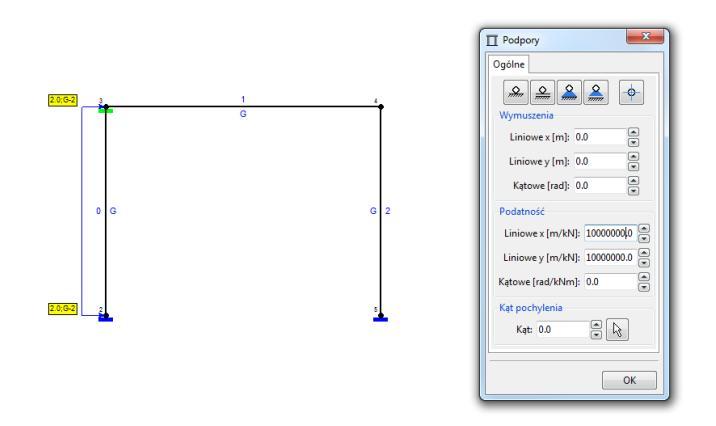

25 Podpora z blokadą obrotu Aby zamodelować podporę tylko z blokadą obrotu możemy utworzyć pełne utwierdzenie i zadać podatności liniowe x i y na bardzo duże wartości.

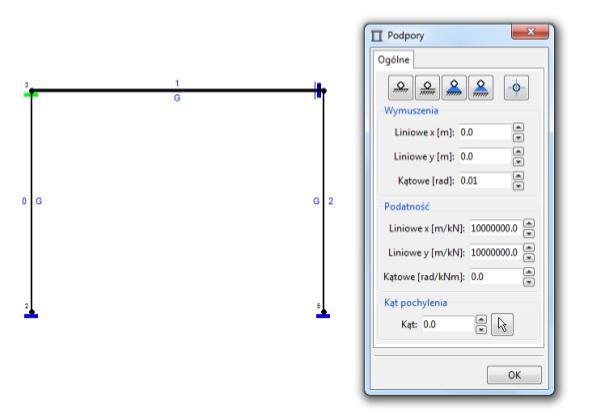

26 Stany wirtualne w metodzie przemieszczeń Aby zamodelować stan wirtualny z przesuwem lub obrotem można zadać zmniejszone wymuszenie np radiana. Wtedy unikniemy bardzo dużych wyników reakcji i przemieszczeń po prostu wyniki będą 100 razy mniejsze.

27 Koniec
