1 ADSL Router Asmax Ar-804gu Generic Instrukcja obsługi Nowoci, dane techniczne Sterowniki, firmware ftp://ftp.asmax.pl/pub/sterowniki Instrukcje, konfiguracje ftp://ftp.asmax.pl/pub/instrukcje

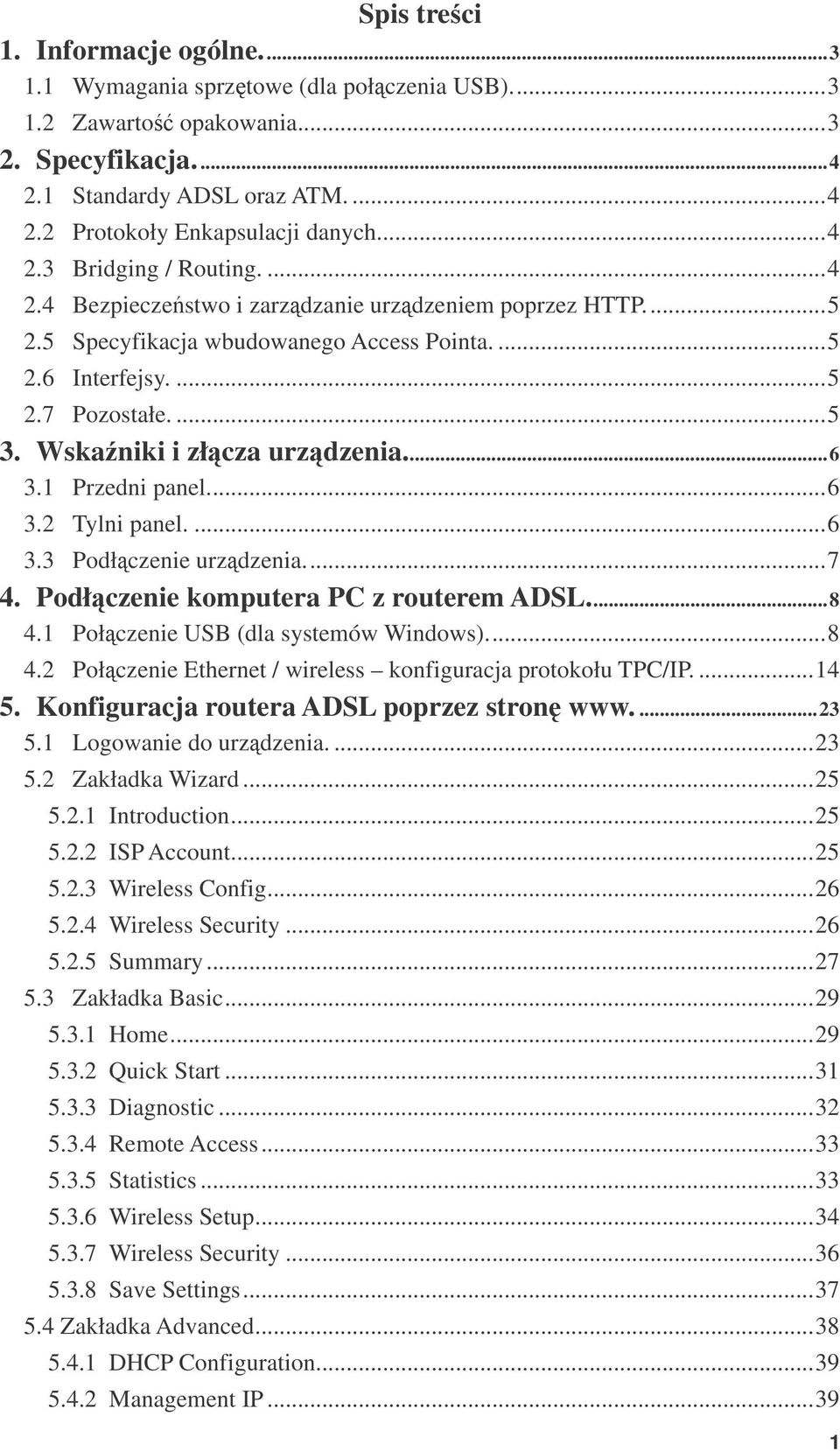

2 Spis treci 1. Informacje ogólne Wymagania sprztowe (dla połczenia USB) Zawarto opakowania Specyfikacja Standardy ADSL oraz ATM Protokoły Enkapsulacji danych Bridging / Routing Bezpieczestwo i zarzdzanie urzdzeniem poprzez HTTP Specyfikacja wbudowanego Access Pointa Interfejsy Pozostałe Wskaniki i złcza urzdzenia Przedni panel Tylni panel Podłczenie urzdzenia Podłczenie komputera PC z routerem ADSL Połczenie USB (dla systemów Windows) Połczenie Ethernet / wireless konfiguracja protokołu TPC/IP Konfiguracja routera ADSL poprzez stron Logowanie do urzdzenia Zakładka Wizard Introduction ISP Account Wireless Config Wireless Security Summary Zakładka Basic Home Quick Start Diagnostic Remote Access Statistics Wireless Setup Wireless Security Save Settings Zakładka Advanced DHCP Configuration Management IP

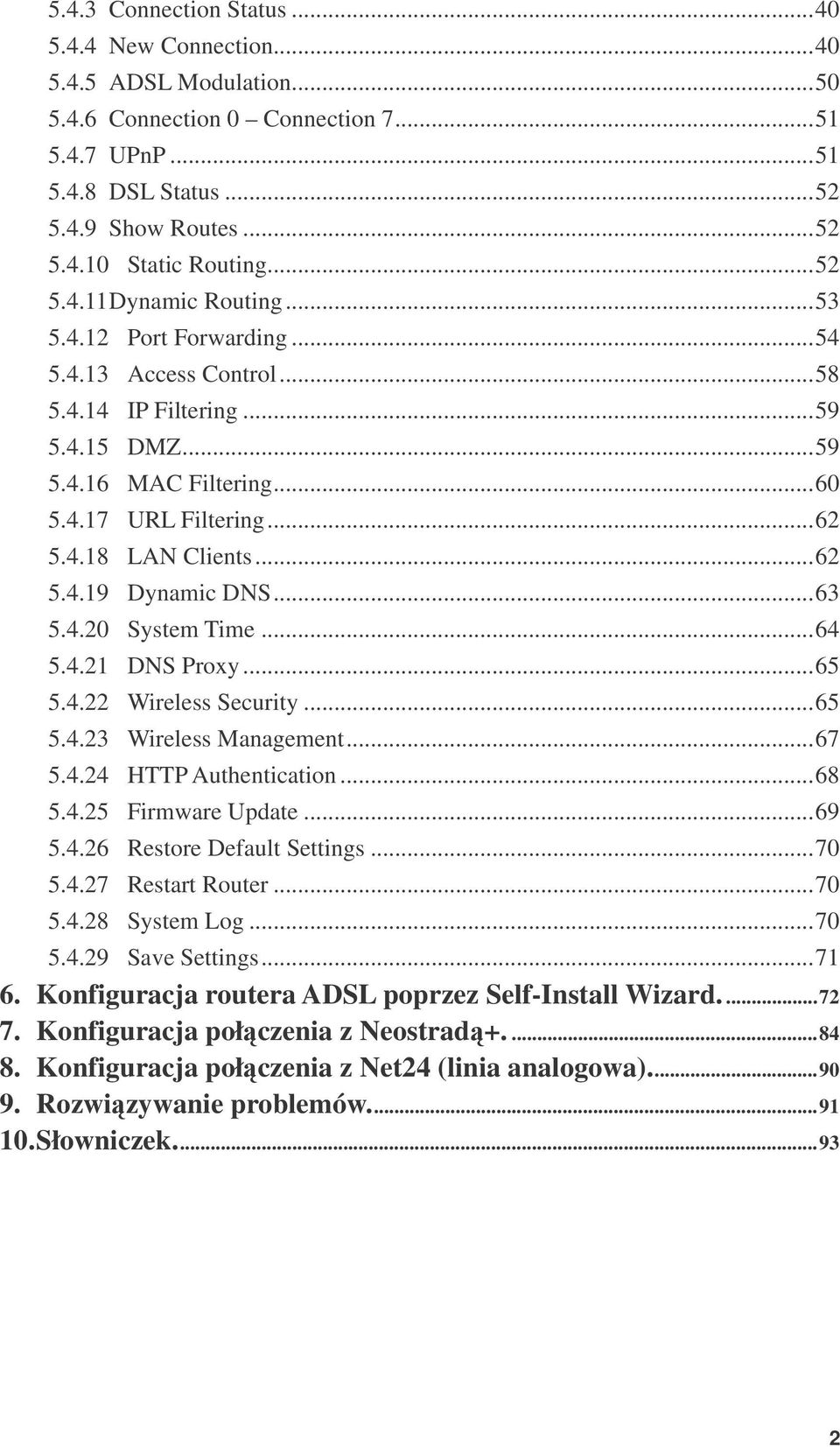

3 5.4.3 Connection Status New Connection ADSL Modulation Connection 0 Connection UPnP DSL Status Show Routes Static Routing Dynamic Routing Port Forwarding Access Control IP Filtering DMZ MAC Filtering URL Filtering LAN Clients Dynamic DNS System Time DNS Proxy Wireless Security Wireless Management HTTP Authentication Firmware Update Restore Default Settings Restart Router System Log Save Settings Konfiguracja routera ADSL poprzez Self-Install Wizard Konfiguracja połczenia z Neostrad Konfiguracja połczenia z Net24 (linia analogowa) Rozwizywanie problemów Słowniczek

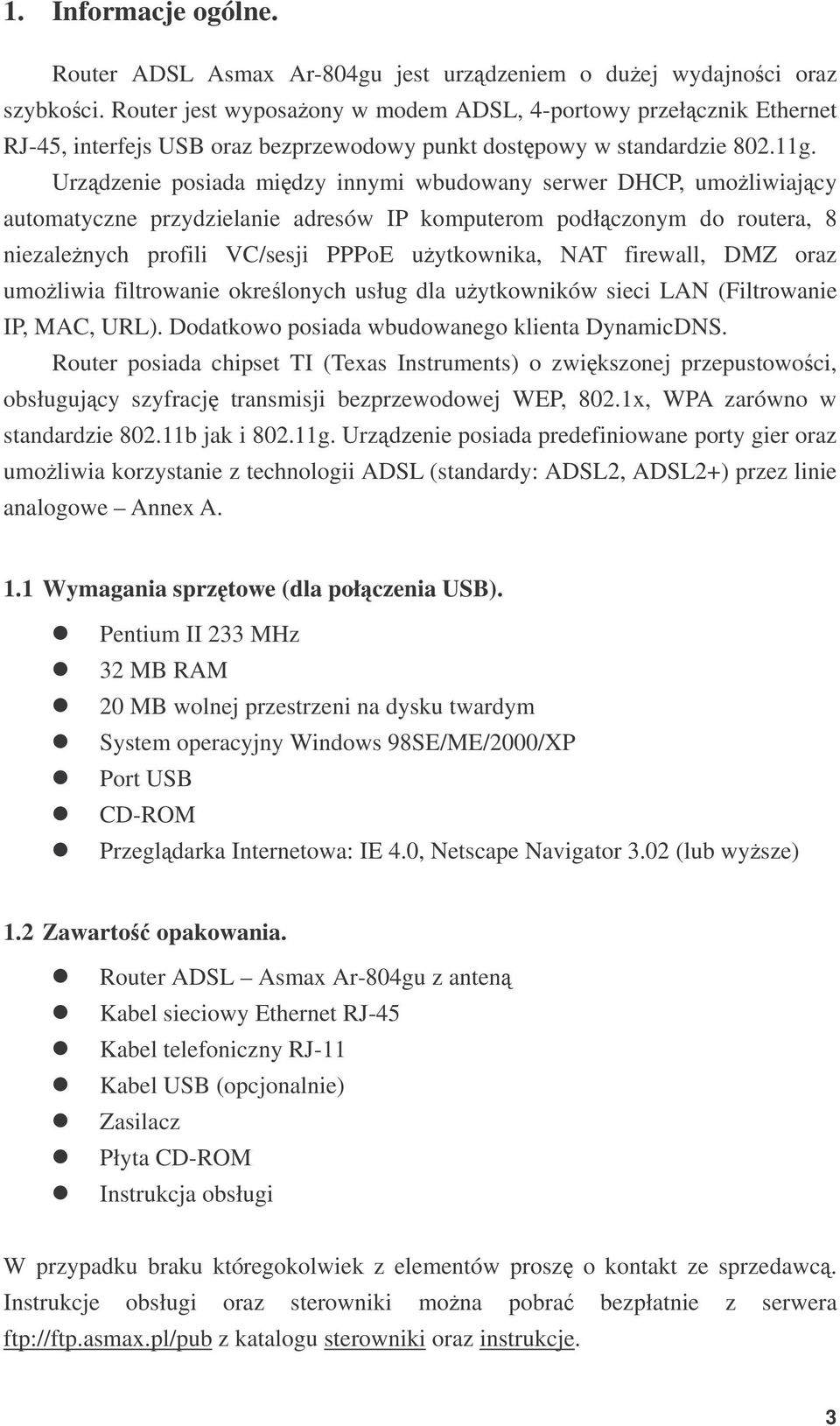

4 1. Informacje ogólne. Router ADSL Asmax Ar-804gu jest urzdzeniem o duej wydajnoci oraz szybkoci. Router jest wyposaony w modem ADSL, 4-portowy przełcznik Ethernet RJ-45, interfejs USB oraz bezprzewodowy punkt dostpowy w standardzie g. Urzdzenie posiada midzy innymi wbudowany serwer DHCP, umoliwiajcy automatyczne przydzielanie adresów IP komputerom podłczonym do routera, 8 niezalenych profili VC/sesji PPPoE uytkownika, NAT firewall, DMZ oraz umoliwia filtrowanie okrelonych usług dla uytkowników sieci LAN (Filtrowanie IP, MAC, URL). Dodatkowo posiada wbudowanego klienta DynamicDNS. Router posiada chipset TI (Texas Instruments) o zwikszonej przepustowoci, obsługujcy szyfracj transmisji bezprzewodowej WEP, 802.1x, WPA zarówno w standardzie b jak i g. Urzdzenie posiada predefiniowane porty gier oraz umoliwia korzystanie z technologii ADSL (standardy: ADSL2, ADSL2+) przez linie analogowe Annex A. 1.1 Wymagania sprztowe (dla połczenia USB). Pentium II 233 MHz 32 MB RAM 20 MB wolnej przestrzeni na dysku twardym System operacyjny Windows 98SE/ME/2000/XP Port USB CD-ROM Przegldarka Internetowa: IE 4.0, Netscape Navigator 3.02 (lub wysze) 1.2 Zawarto opakowania. Router ADSL Asmax Ar-804gu z anten Kabel sieciowy Ethernet RJ-45 Kabel telefoniczny RJ-11 Kabel USB (opcjonalnie) Zasilacz Płyta CD-ROM Instrukcja obsługi W przypadku braku któregokolwiek z elementów prosz o kontakt ze sprzedawc. Instrukcje obsługi oraz sterowniki mona pobra bezpłatnie z serwera ftp://ftp.asmax.pl/pub z katalogu sterowniki oraz instrukcje. 3

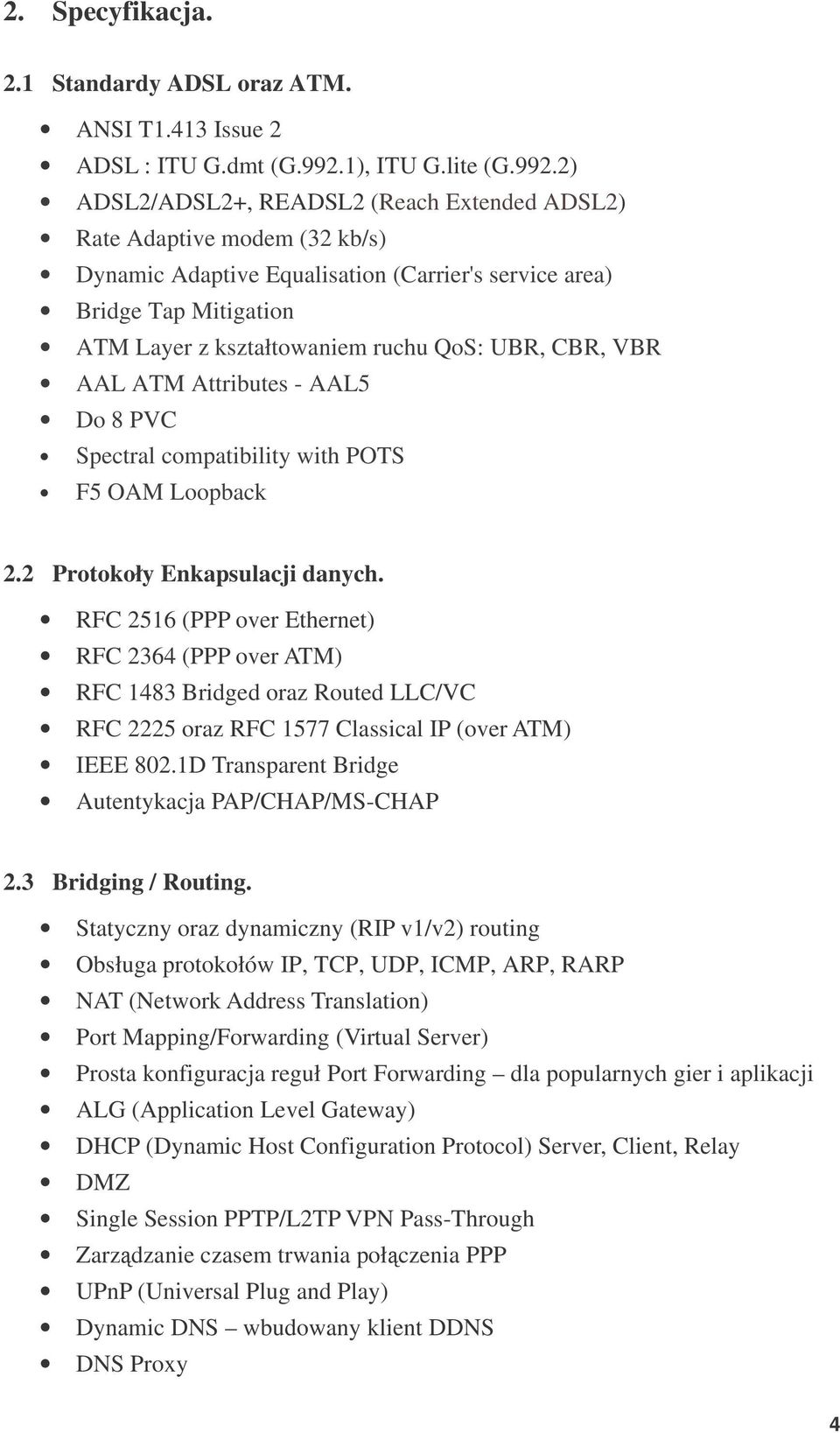

5 2. Specyfikacja. 2.1 Standardy ADSL oraz ATM. ANSI T1.413 Issue 2 ADSL : ITU G.dmt (G.992.1), ITU G.lite (G.992.2) ADSL2/ADSL2+, READSL2 (Reach Extended ADSL2) Rate Adaptive modem (32 kb/s) Dynamic Adaptive Equalisation (Carrier's service area) Bridge Tap Mitigation ATM Layer z kształtowaniem ruchu QoS: UBR, CBR, VBR AAL ATM Attributes - AAL5 Do 8 PVC Spectral compatibility with POTS F5 OAM Loopback 2.2 Protokoły Enkapsulacji danych. RFC 2516 (PPP over Ethernet) RFC 2364 (PPP over ATM) RFC 1483 Bridged oraz Routed LLC/VC RFC 2225 oraz RFC 1577 Classical IP (over ATM) IEEE 802.1D Transparent Bridge Autentykacja PAP/CHAP/MS-CHAP 2.3 Bridging / Routing. Statyczny oraz dynamiczny (RIP v1/v2) routing Obsługa protokołów IP, TCP, UDP, ICMP, ARP, RARP NAT (Network Address Translation) Port Mapping/Forwarding (Virtual Server) Prosta konfiguracja reguł Port Forwarding dla popularnych gier i aplikacji ALG (Application Level Gateway) DHCP (Dynamic Host Configuration Protocol) Server, Client, Relay DMZ Single Session PPTP/L2TP VPN Pass-Through Zarzdzanie czasem trwania połczenia PPP UPnP (Universal Plug and Play) Dynamic DNS wbudowany klient DDNS DNS Proxy 4

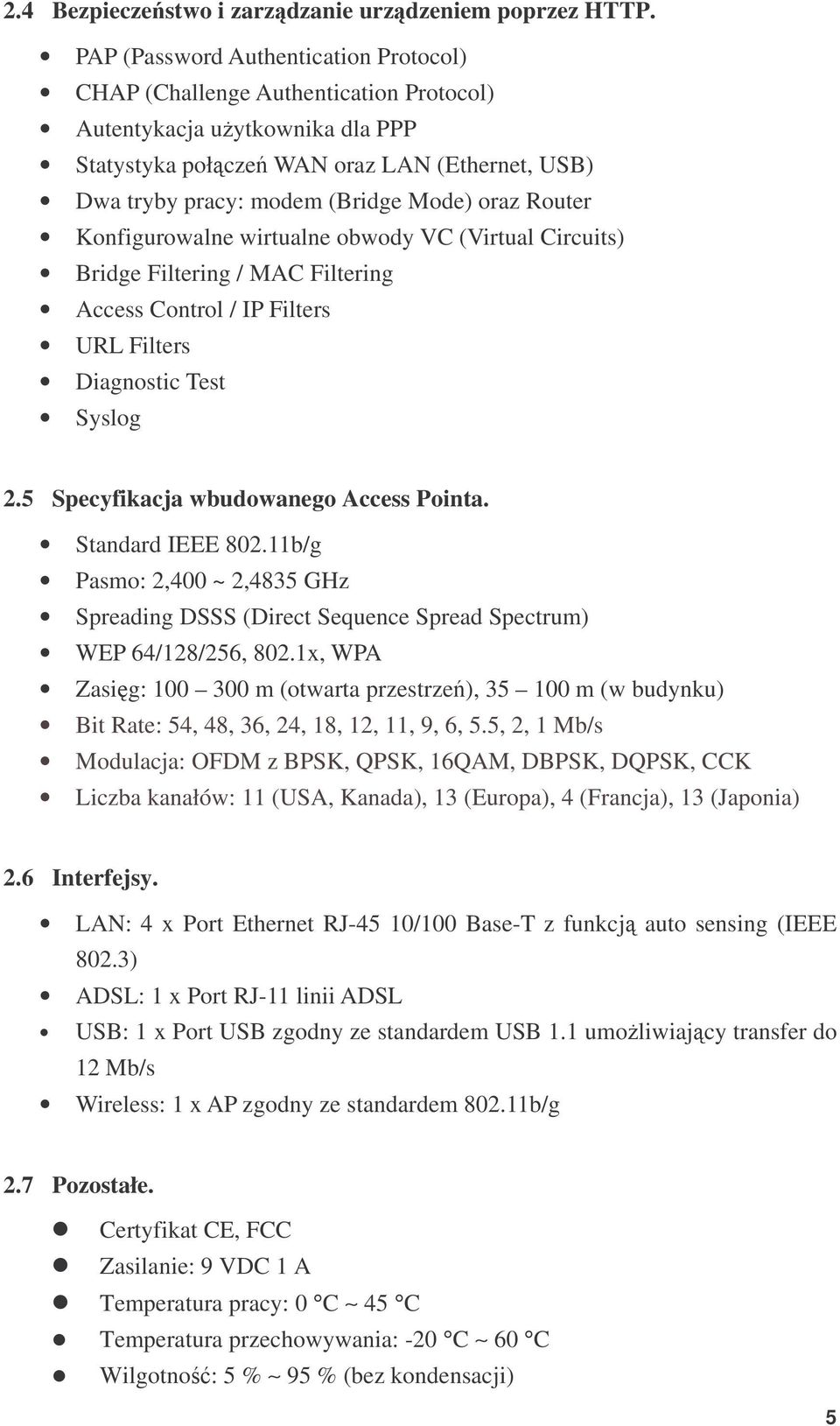

6 2.4 Bezpieczestwo i zarzdzanie urzdzeniem poprzez HTTP. PAP (Password Authentication Protocol) CHAP (Challenge Authentication Protocol) Autentykacja uytkownika dla PPP Statystyka połcze WAN oraz LAN (Ethernet, USB) Dwa tryby pracy: modem (Bridge Mode) oraz Router Konfigurowalne wirtualne obwody VC (Virtual Circuits) Bridge Filtering / MAC Filtering Access Control / IP Filters URL Filters Diagnostic Test Syslog 2.5 Specyfikacja wbudowanego Access Pointa. Standard IEEE b/g Pasmo: 2,400 ~ 2,4835 GHz Spreading DSSS (Direct Sequence Spread Spectrum) WEP 64/128/256, 802.1x, WPA Zasig: m (otwarta przestrze), m (w budynku) Bit Rate: 54, 48, 36, 24, 18, 12, 11, 9, 6, 5.5, 2, 1 Mb/s Modulacja: OFDM z BPSK, QPSK, 16QAM, DBPSK, DQPSK, CCK Liczba kanałów: 11 (USA, Kanada), 13 (Europa), 4 (Francja), 13 (Japonia) 2.6 Interfejsy. LAN: 4 x Port Ethernet RJ-45 10/100 Base-T z funkcj auto sensing (IEEE 802.3) ADSL: 1 x Port RJ-11 linii ADSL USB: 1 x Port USB zgodny ze standardem USB 1.1 umoliwiajcy transfer do 12 Mb/s Wireless: 1 x AP zgodny ze standardem b/g 2.7 Pozostałe. Certyfikat CE, FCC Zasilanie: 9 VDC 1 A Temperatura pracy: 0 C 45 C Temperatura przechowywania: -20 C 60 C Wilgotno: 5 % 95 % (bez kondensacji) 5

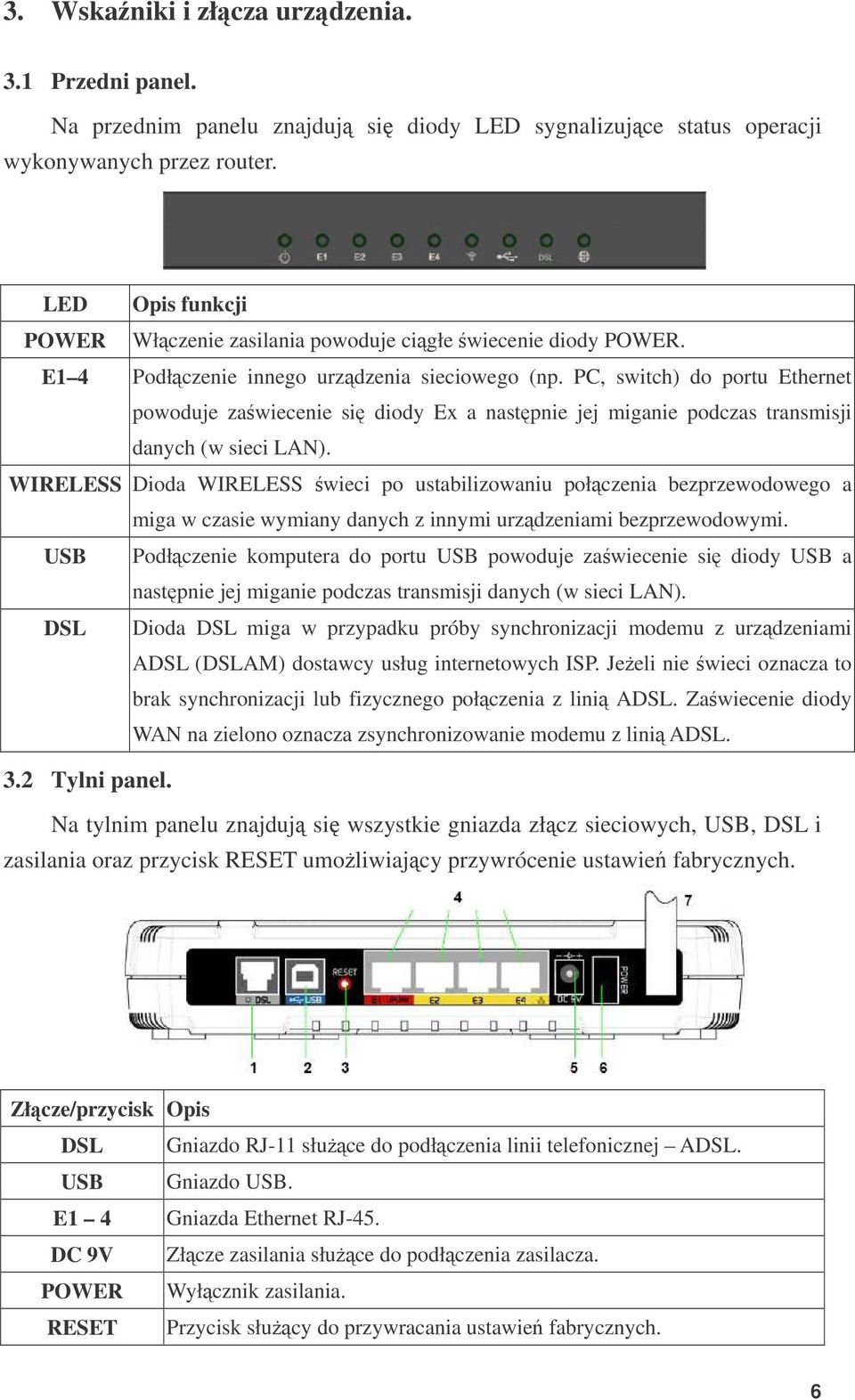

7 3. Wskaniki i złcza urzdzenia. 3.1 Przedni panel. Na przednim panelu znajduj si diody LED sygnalizujce status operacji wykonywanych przez router. LED Opis funkcji POWER Włczenie zasilania powoduje cigłe wiecenie diody POWER. E1 4 Podłczenie innego urzdzenia sieciowego (np. PC, switch) do portu Ethernet powoduje zawiecenie si diody Ex a nastpnie jej miganie podczas transmisji danych (w sieci LAN). WIRELESS Dioda WIRELESS wieci po ustabilizowaniu połczenia bezprzewodowego a miga w czasie wymiany danych z innymi urzdzeniami bezprzewodowymi. USB Podłczenie komputera do portu USB powoduje zawiecenie si diody USB a nastpnie jej miganie podczas transmisji danych (w sieci LAN). DSL Dioda DSL miga w przypadku próby synchronizacji modemu z urzdzeniami ADSL (DSLAM) dostawcy usług internetowych ISP. Jeeli nie wieci oznacza to brak synchronizacji lub fizycznego połczenia z lini ADSL. Zawiecenie diody WAN na zielono oznacza zsynchronizowanie modemu z lini ADSL. 3.2 Tylni panel. Na tylnim panelu znajduj si wszystkie gniazda złcz sieciowych, USB, DSL i zasilania oraz przycisk RESET umoliwiajcy przywrócenie ustawie fabrycznych. Złcze/przycisk Opis DSL Gniazdo RJ-11 słuce do podłczenia linii telefonicznej ADSL. USB Gniazdo USB. E1 4 Gniazda Ethernet RJ-45. DC 9V Złcze zasilania słuce do podłczenia zasilacza. POWER Wyłcznik zasilania. RESET Przycisk słucy do przywracania ustawie fabrycznych. 6

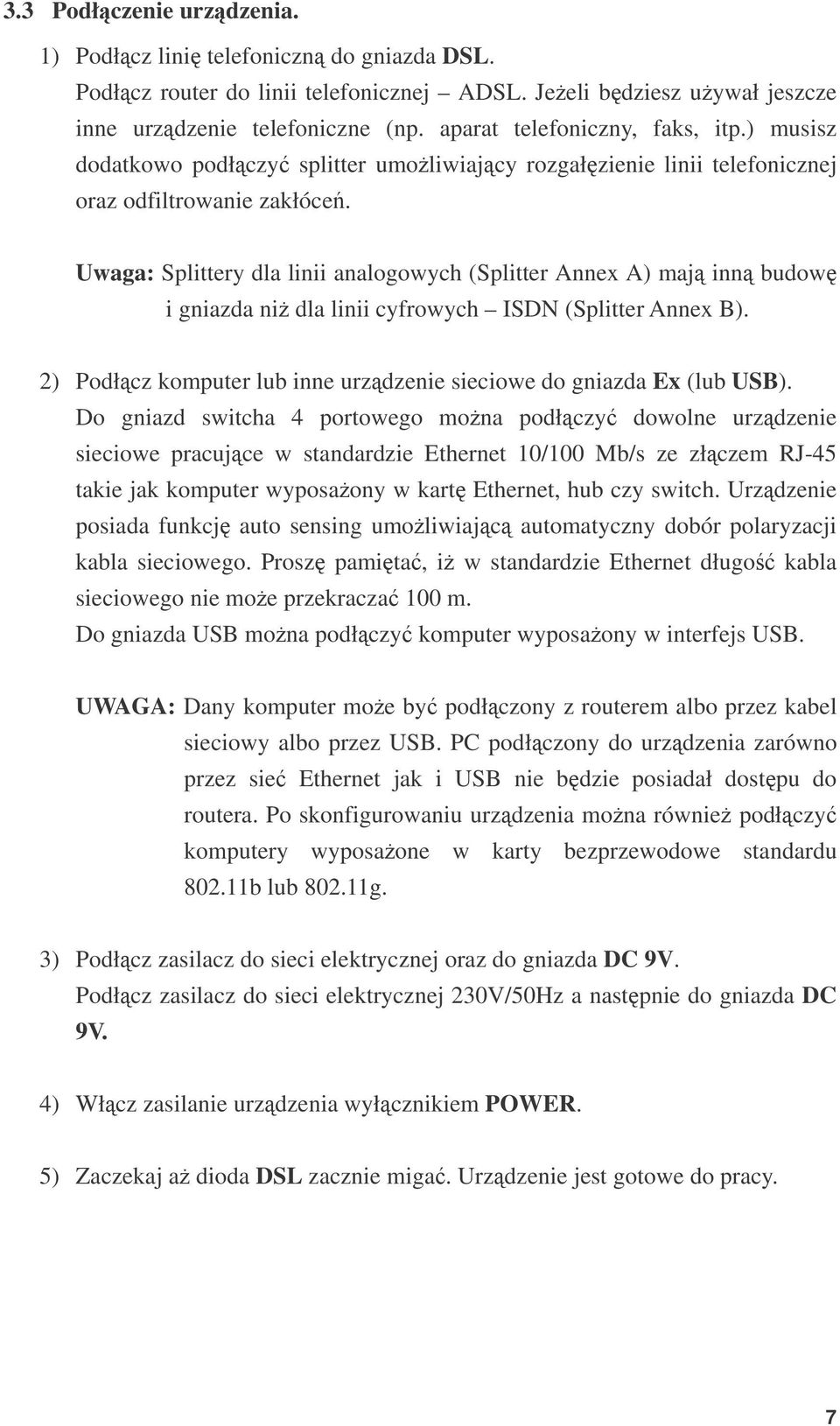

8 3.3 Podłczenie urzdzenia. 1) Podłcz lini telefoniczn do gniazda DSL. Podłcz router do linii telefonicznej ADSL. Jeeli bdziesz uywał jeszcze inne urzdzenie telefoniczne (np. aparat telefoniczny, faks, itp.) musisz dodatkowo podłczy splitter umoliwiajcy rozgałzienie linii telefonicznej oraz odfiltrowanie zakłóce. Uwaga: Splittery dla linii analogowych (Splitter Annex A) maj inn budow i gniazda ni dla linii cyfrowych ISDN (Splitter Annex B). 2) Podłcz komputer lub inne urzdzenie sieciowe do gniazda Ex (lub USB). Do gniazd switcha 4 portowego mona podłczy dowolne urzdzenie sieciowe pracujce w standardzie Ethernet 10/100 Mb/s ze złczem RJ-45 takie jak komputer wyposaony w kart Ethernet, hub czy switch. Urzdzenie posiada funkcj auto sensing umoliwiajc automatyczny dobór polaryzacji kabla sieciowego. Prosz pamita, i w standardzie Ethernet długo kabla sieciowego nie moe przekracza 100 m. Do gniazda USB mona podłczy komputer wyposaony w interfejs USB. UWAGA: Dany komputer moe by podłczony z routerem albo przez kabel sieciowy albo przez USB. PC podłczony do urzdzenia zarówno przez sie Ethernet jak i USB nie bdzie posiadał dostpu do routera. Po skonfigurowaniu urzdzenia mona równie podłczy komputery wyposaone w karty bezprzewodowe standardu b lub g. 3) Podłcz zasilacz do sieci elektrycznej oraz do gniazda DC 9V. Podłcz zasilacz do sieci elektrycznej 230V/50Hz a nastpnie do gniazda DC 9V. 4) Włcz zasilanie urzdzenia wyłcznikiem POWER. 5) Zaczekaj a dioda DSL zacznie miga. Urzdzenie jest gotowe do pracy. 7

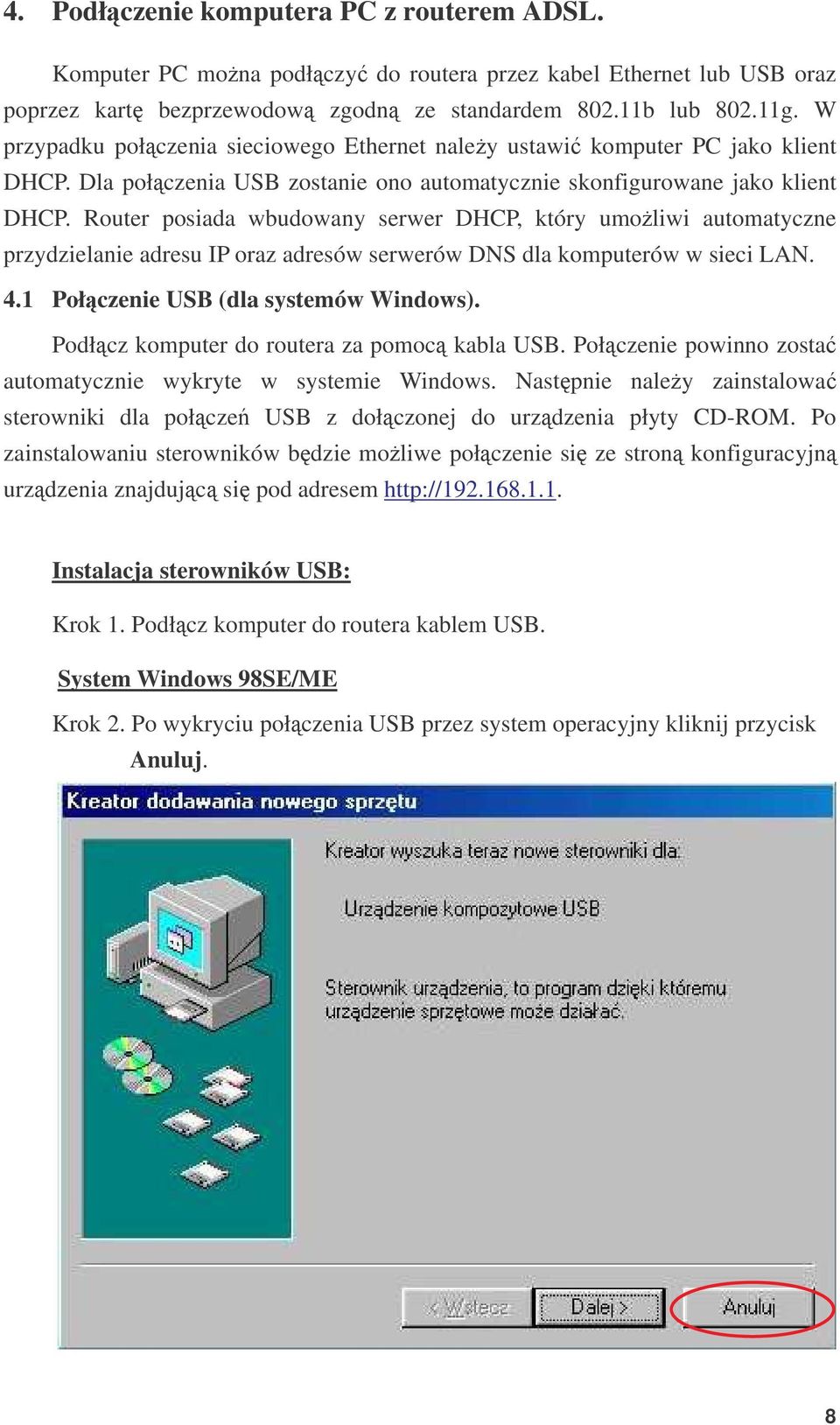

9 4. Podłczenie komputera PC z routerem ADSL. Komputer PC mona podłczy do routera przez kabel Ethernet lub USB oraz poprzez kart bezprzewodow zgodn ze standardem b lub g. W przypadku połczenia sieciowego Ethernet naley ustawi komputer PC jako klient DHCP. Dla połczenia USB zostanie ono automatycznie skonfigurowane jako klient DHCP. Router posiada wbudowany serwer DHCP, który umoliwi automatyczne przydzielanie adresu IP oraz adresów serwerów DNS dla komputerów w sieci LAN. 4.1 Połczenie USB (dla systemów Windows). Podłcz komputer do routera za pomoc kabla USB. Połczenie powinno zosta automatycznie wykryte w systemie Windows. Nastpnie naley zainstalowa sterowniki dla połcze USB z dołczonej do urzdzenia płyty CD-ROM. Po zainstalowaniu sterowników bdzie moliwe połczenie si ze stron konfiguracyjn urzdzenia znajdujc si pod adresem Instalacja sterowników USB: Krok 1. Podłcz komputer do routera kablem USB. System Windows 98SE/ME Krok 2. Po wykryciu połczenia USB przez system operacyjny kliknij przycisk Anuluj. 8

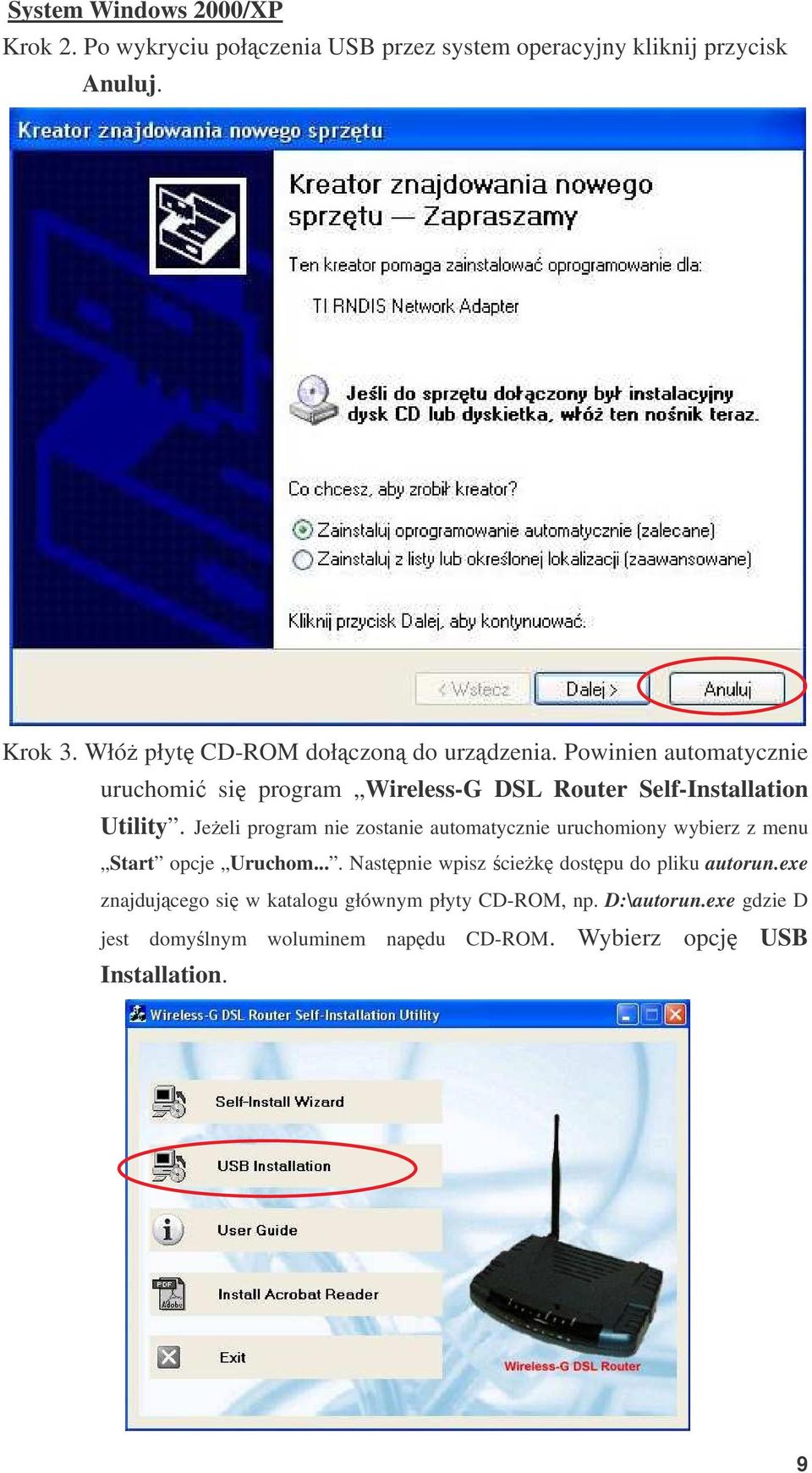

10 System Windows 2000/XP Krok 2. Po wykryciu połczenia USB przez system operacyjny kliknij przycisk Anuluj. Krok 3. Włó płyt CD-ROM dołczon do urzdzenia. Powinien automatycznie uruchomi si program Wireless-G DSL Router Self-Installation Utility. Jeeli program nie zostanie automatycznie uruchomiony wybierz z menu Start opcje Uruchom.... Nastpnie wpisz ciek dostpu do pliku autorun.exe znajdujcego si w katalogu głównym płyty CD-ROM, np. D:\autorun.exe gdzie D jest domylnym woluminem napdu CD-ROM. Wybierz opcj USB Installation. 9

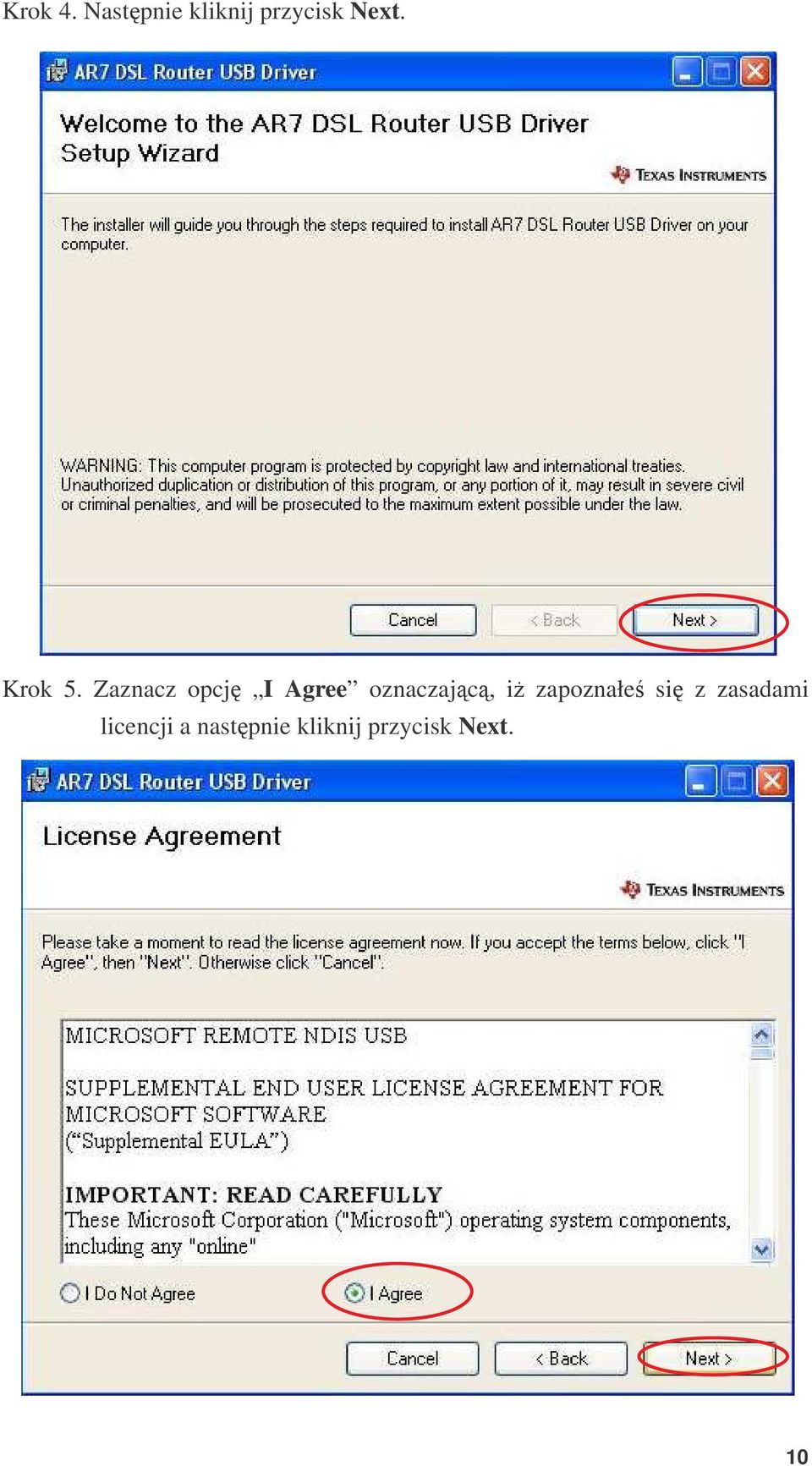

11 Krok 4. Nastpnie kliknij przycisk Next. Krok 5. Zaznacz opcj I Agree oznaczajc, i zapoznałe si z zasadami licencji a nastpnie kliknij przycisk Next. 10

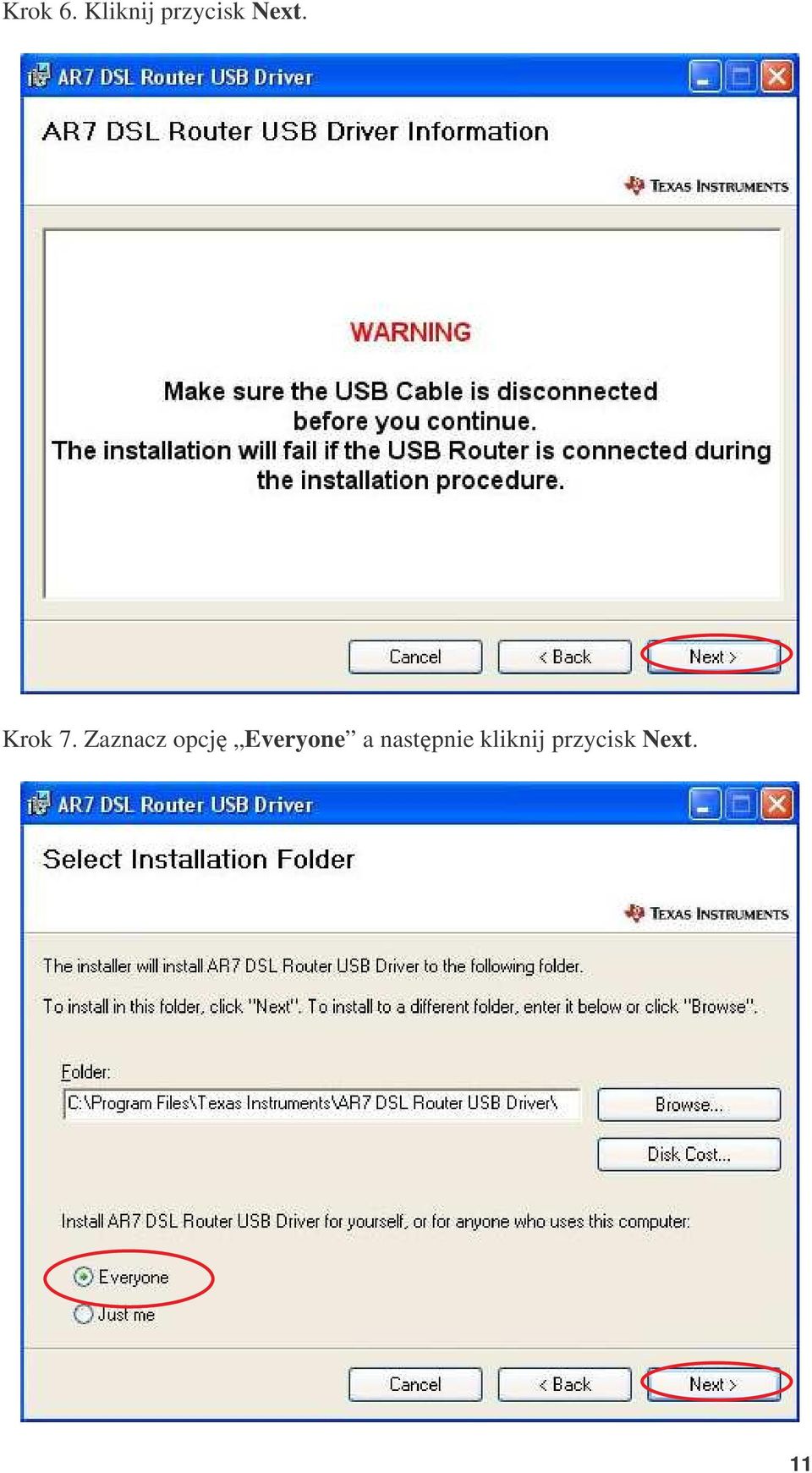

12 Krok 6. Kliknij przycisk Next. Krok 7. Zaznacz opcj Everyone a nastpnie kliknij przycisk Next. 11

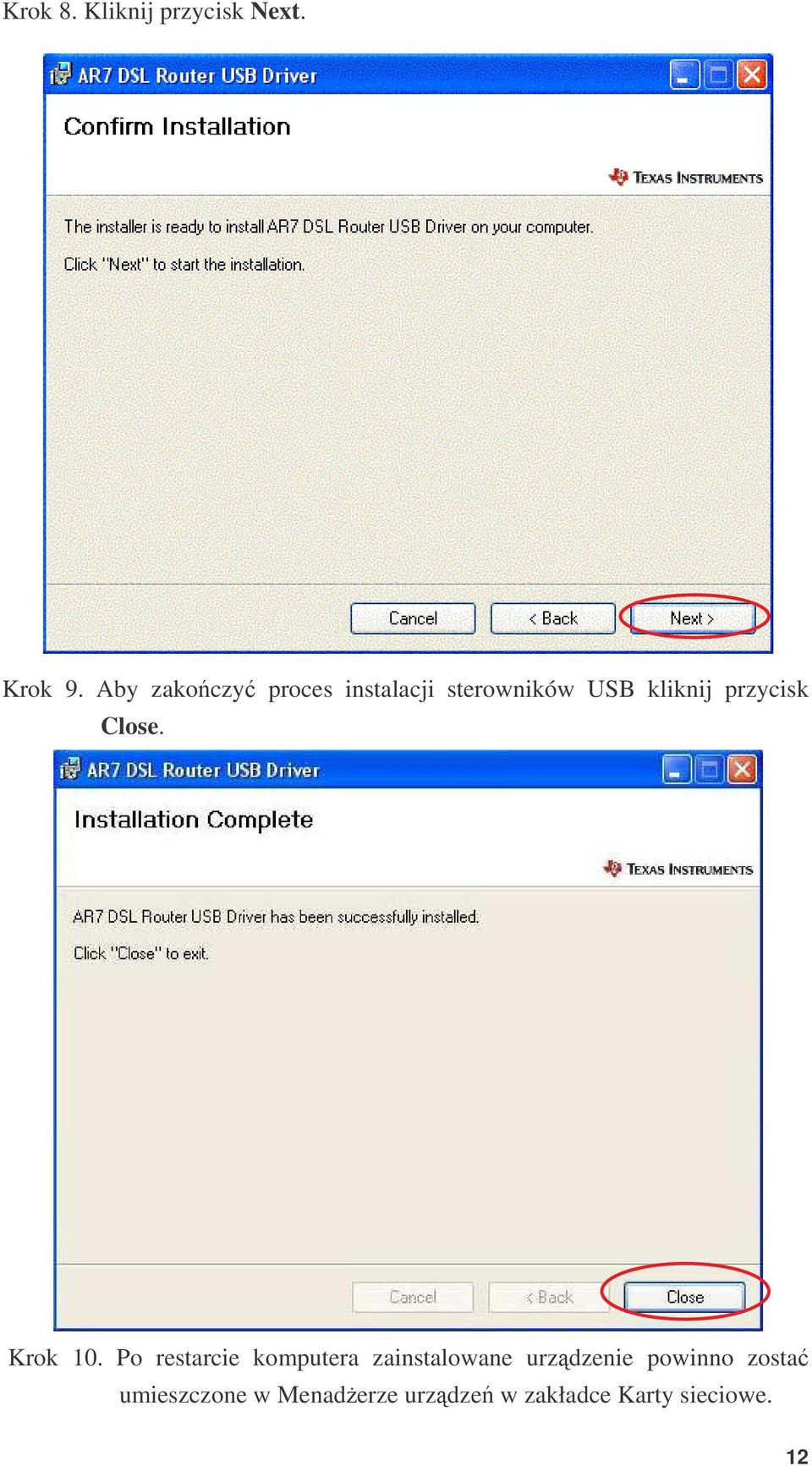

13 Krok 8. Kliknij przycisk Next. Krok 9. Aby zakoczy proces instalacji sterowników USB kliknij przycisk Close. Krok 10. Po restarcie komputera zainstalowane urzdzenie powinno zosta umieszczone w Menaderze urzdze w zakładce Karty sieciowe. 12

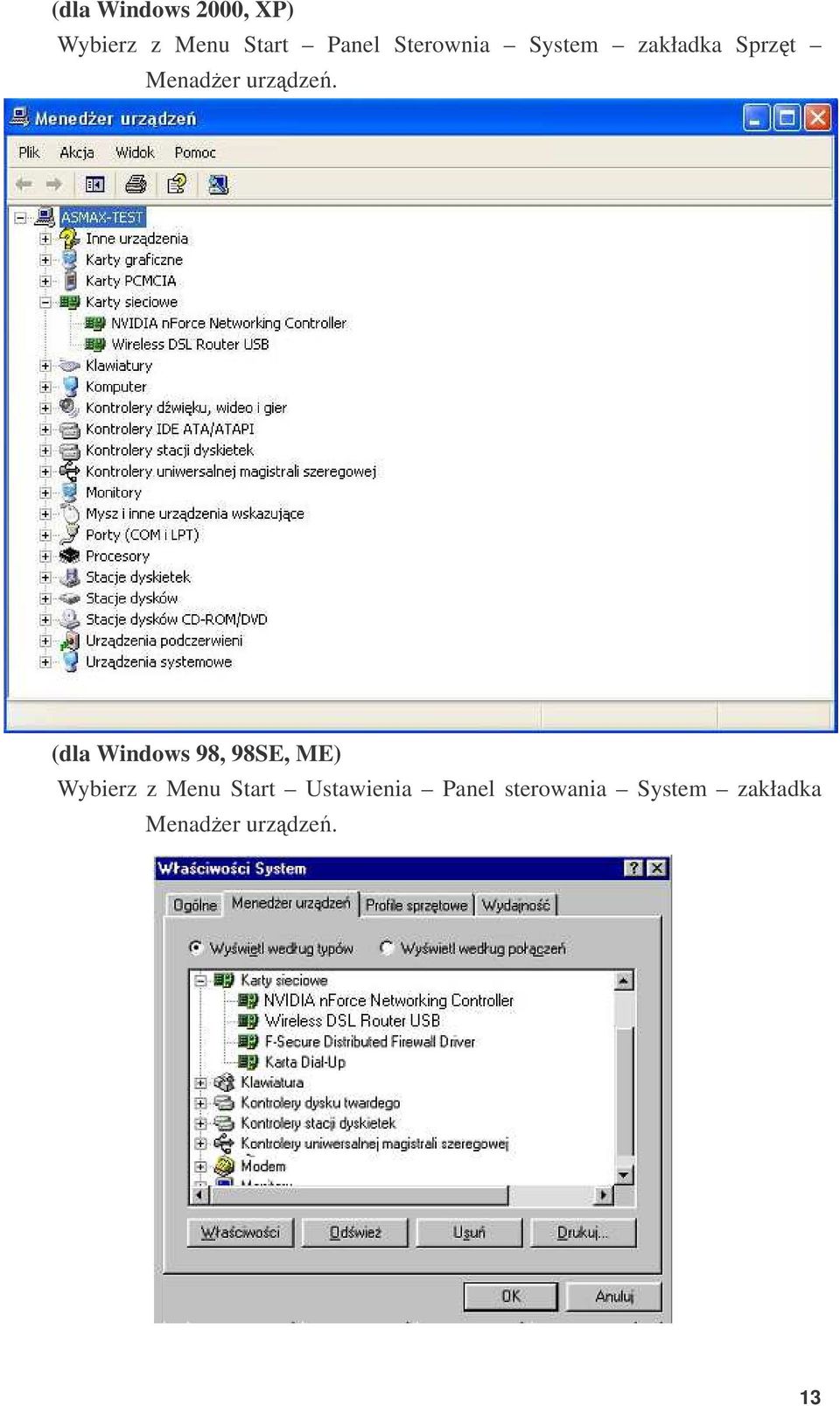

14 (dla Windows 2000, XP) Wybierz z Menu Start Panel Sterownia System zakładka Sprzt Menader urzdze. (dla Windows 98, 98SE, ME) Wybierz z Menu Start Ustawienia Panel sterowania System zakładka Menader urzdze. 13

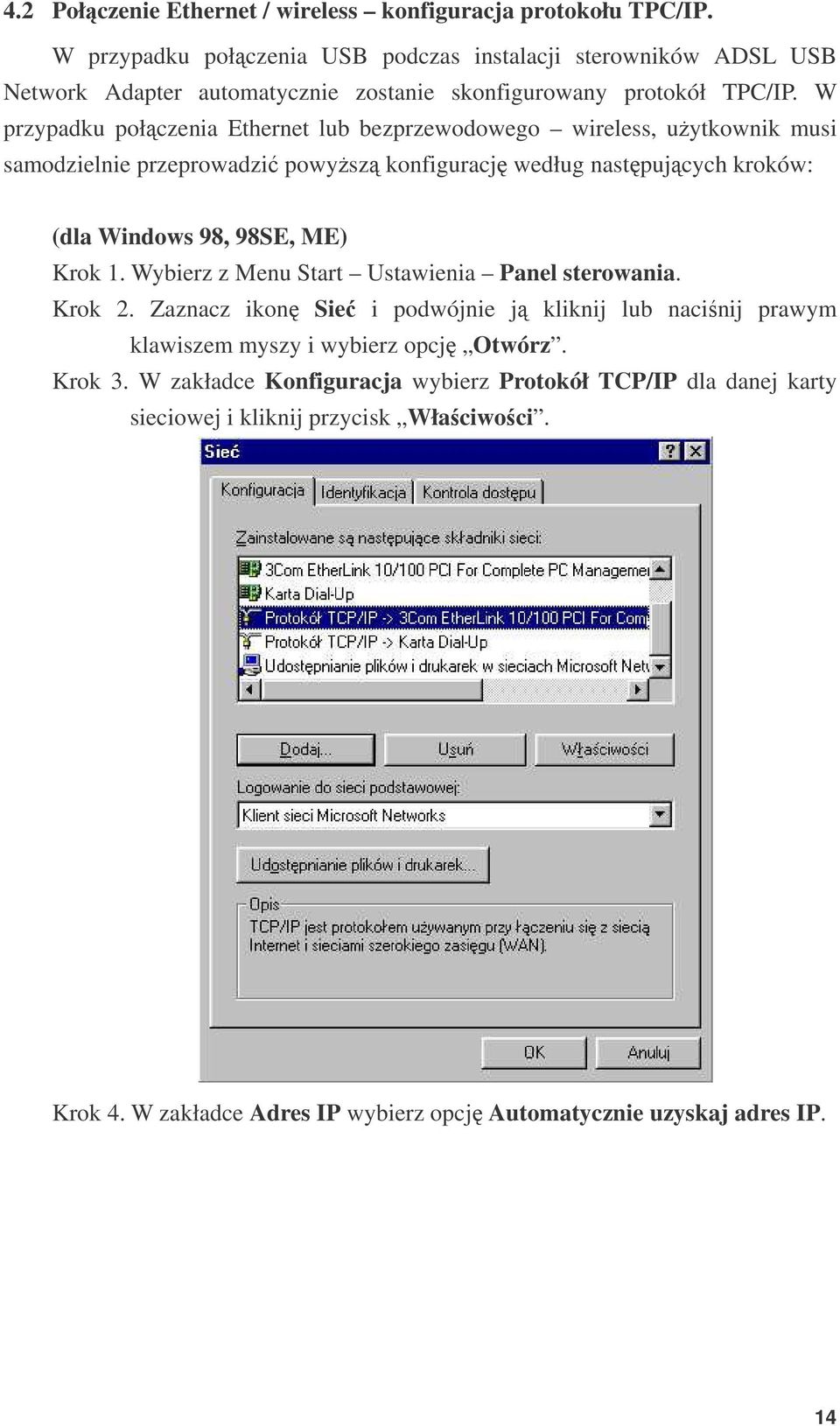

15 4.2 Połczenie Ethernet / wireless konfiguracja protokołu TPC/IP. W przypadku połczenia USB podczas instalacji sterowników ADSL USB Network Adapter automatycznie zostanie skonfigurowany protokół TPC/IP. W przypadku połczenia Ethernet lub bezprzewodowego wireless, uytkownik musi samodzielnie przeprowadzi powysz konfiguracj według nastpujcych kroków: (dla Windows 98, 98SE, ME) Krok 1. Wybierz z Menu Start Ustawienia Panel sterowania. Krok 2. Zaznacz ikon Sie i podwójnie j kliknij lub nacinij prawym klawiszem myszy i wybierz opcj Otwórz. Krok 3. W zakładce Konfiguracja wybierz Protokół TCP/IP dla danej karty sieciowej i kliknij przycisk Właciwoci. Krok 4. W zakładce Adres IP wybierz opcj Automatycznie uzyskaj adres IP. 14

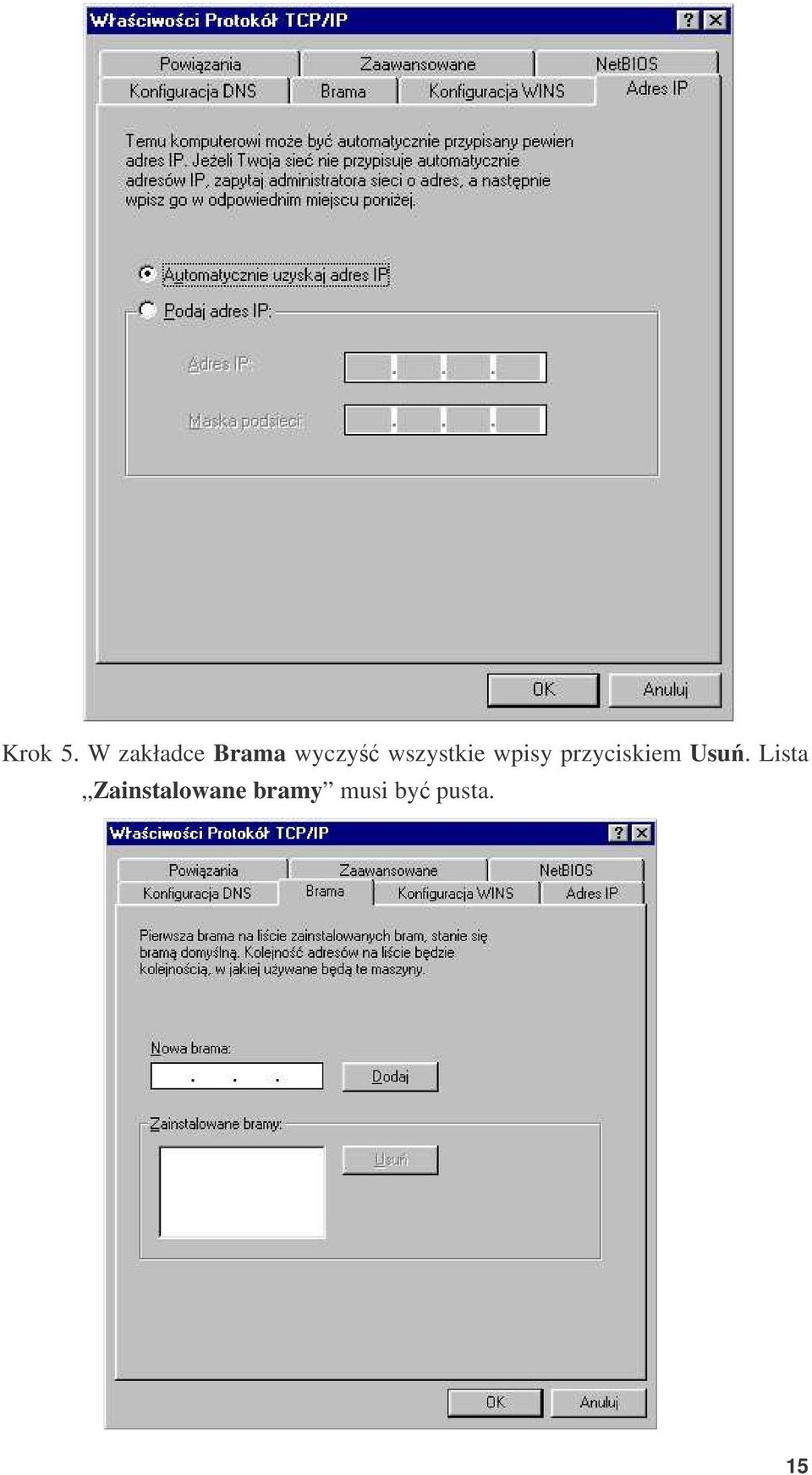

16 Krok 5. W zakładce Brama wyczy wszystkie wpisy przyciskiem Usu. Lista Zainstalowane bramy musi by pusta. 15

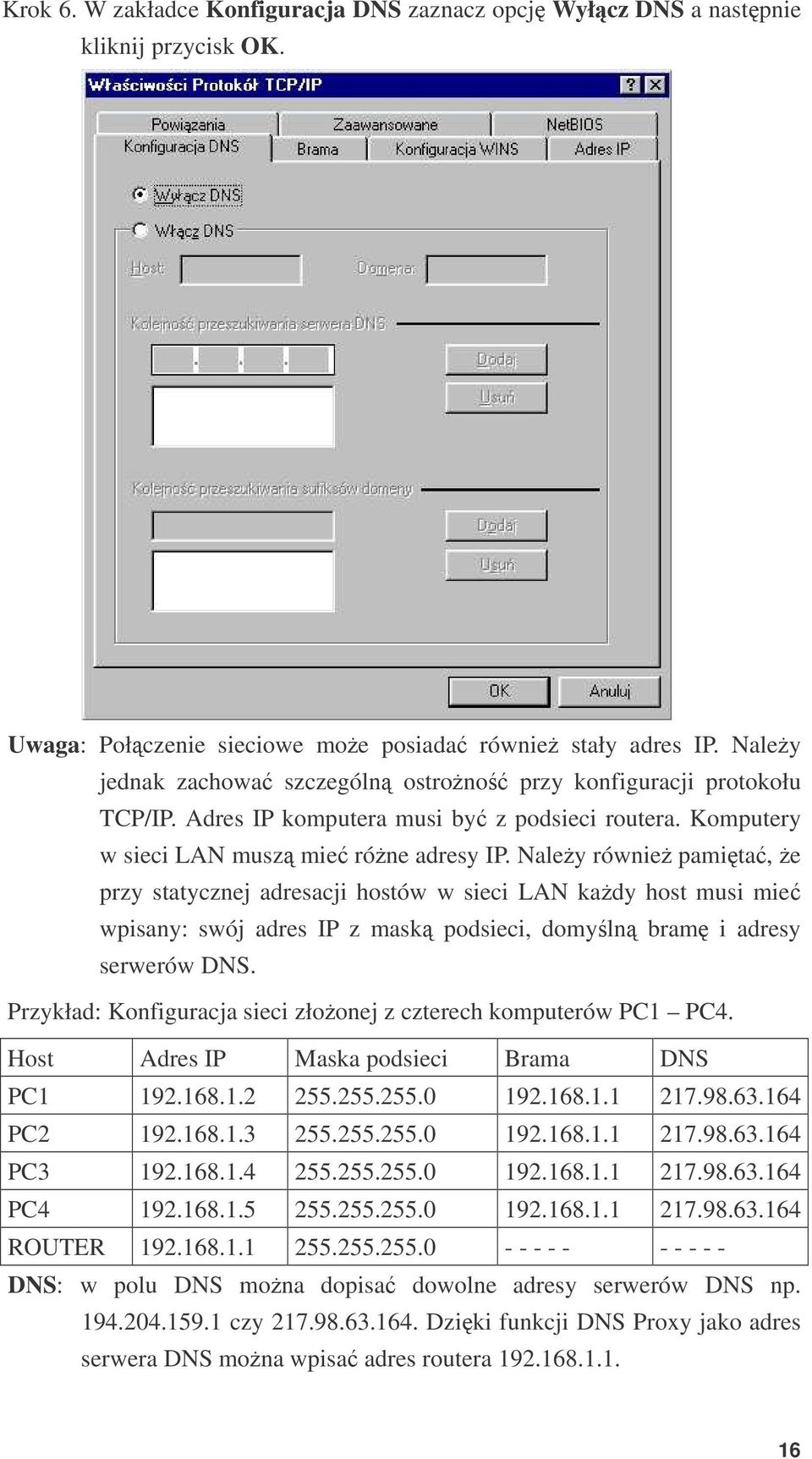

17 Krok 6. W zakładce Konfiguracja DNS zaznacz opcj Wyłcz DNS a nastpnie kliknij przycisk OK. Uwaga: Połczenie sieciowe moe posiada równie stały adres IP. Naley jednak zachowa szczególn ostrono przy konfiguracji protokołu TCP/IP. Adres IP komputera musi by z podsieci routera. Komputery w sieci LAN musz mie róne adresy IP. Naley równie pamita, e przy statycznej adresacji hostów w sieci LAN kady host musi mie wpisany: swój adres IP z mask podsieci, domyln bram i adresy serwerów DNS. Przykład: Konfiguracja sieci złoonej z czterech komputerów PC1 PC4. Host Adres IP Maska podsieci Brama DNS PC PC PC PC ROUTER DNS: w polu DNS mona dopisa dowolne adresy serwerów DNS np czy Dziki funkcji DNS Proxy jako adres serwera DNS mona wpisa adres routera

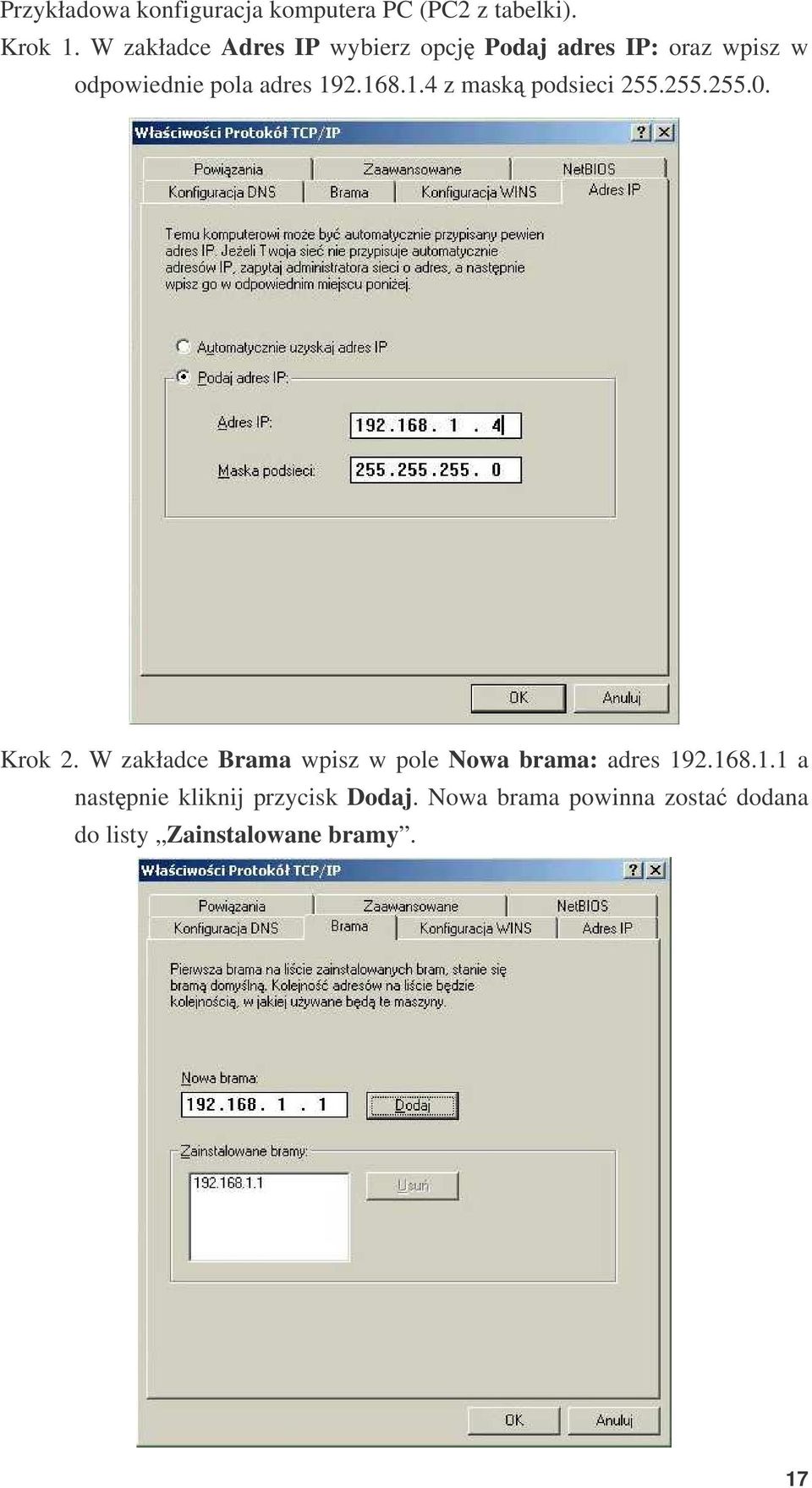

18 Przykładowa konfiguracja komputera PC (PC2 z tabelki). Krok 1. W zakładce Adres IP wybierz opcj Podaj adres IP: oraz wpisz w odpowiednie pola adres z mask podsieci Krok 2. W zakładce Brama wpisz w pole Nowa brama: adres a nastpnie kliknij przycisk Dodaj. Nowa brama powinna zosta dodana do listy Zainstalowane bramy. 17

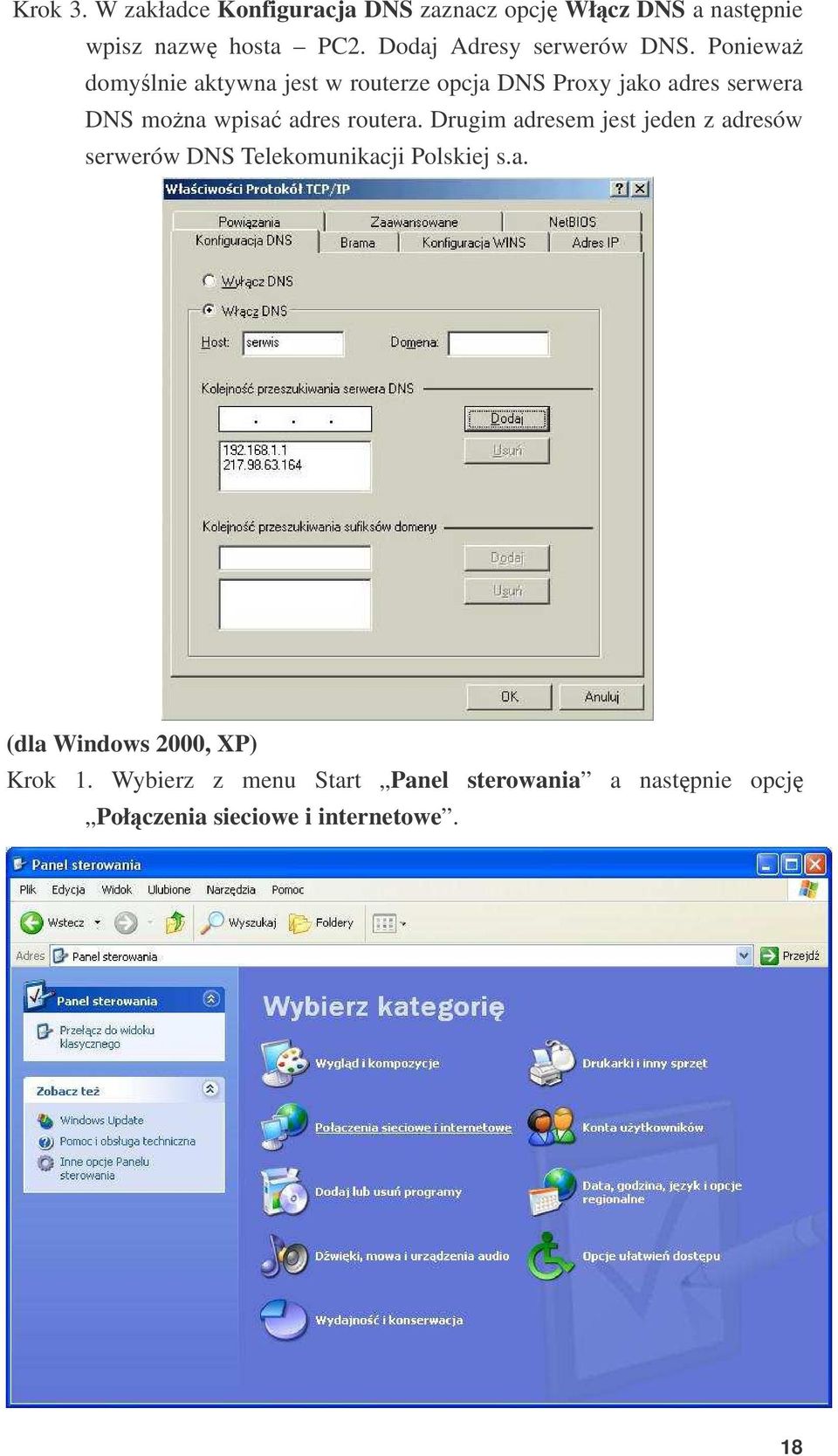

19 Krok 3. W zakładce Konfiguracja DNS zaznacz opcj Włcz DNS a nastpnie wpisz nazw hosta PC2. Dodaj Adresy serwerów DNS. Poniewa domylnie aktywna jest w routerze opcja DNS Proxy jako adres serwera DNS mona wpisa adres routera. Drugim adresem jest jeden z adresów serwerów DNS Telekomunikacji Polskiej s.a. (dla Windows 2000, XP) Krok 1. Wybierz z menu Start Panel sterowania a nastpnie opcj Połczenia sieciowe i internetowe. 18

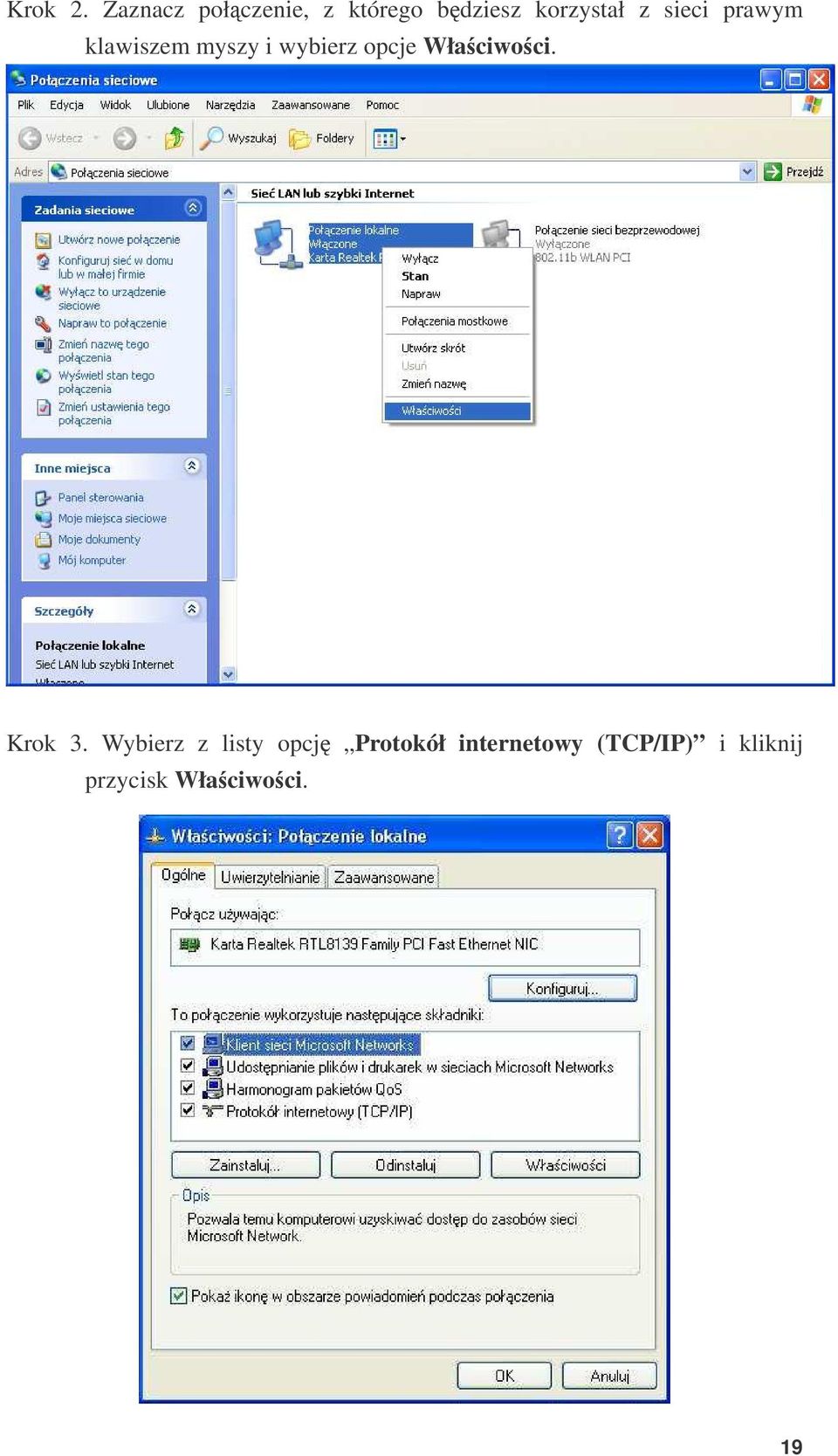

20 Krok 2. Zaznacz połczenie, z którego bdziesz korzystał z sieci prawym klawiszem myszy i wybierz opcje Właciwoci. Krok 3. Wybierz z listy opcj Protokół internetowy (TCP/IP) i kliknij przycisk Właciwoci. 19

21 Krok 4. Zaznacz opcj Uzyskaj adres IP automatycznie oraz Uzyskaj adres serwera DNS automatycznie a nastpnie kliknij przycisk OK. Uwaga: Połczenie sieciowe moe posiada równie stały adres IP. Naley jednak zachowa szczególn ostrono przy konfiguracji protokołu TCP/IP. Adres IP komputera musi by z podsieci routera. Komputery w sieci LAN musz mie róne adresy IP. Naley równie pamita, e przy statycznej adresacji hostów w sieci LAN kady host musi mie wpisany: swój adres IP z mask podsieci, domyln bram i adresy serwerów DNS. Przykład: Konfiguracja sieci złoonej z czterech komputerów PC1 PC4. Host Adres IP Maska podsieci Brama DNS PC PC PC PC ROUTER DNS: w polu DNS mona dopisa dowolne adresy serwerów DNS np czy Dziki funkcji DNS Proxy jako adres serwera DNS mona wpisa adres routera

22 Przykładowa konfiguracja komputera PC (PC2 z tabelki). Poniewa domylnie aktywna jest w routerze opcja DNS Proxy jako adres serwera DNS mona wpisa adres routera. Drugim adresem jest jeden z adresów serwerów DNS Telekomunikacji Polskiej s.a. Testowanie połczenia: Poprawno konfiguracji protokołu TCP/IP połczenia sieciowego mona sprawdzi za pomoc polecenia ping adres_routera. Poprawne połczenie prezentuje poniszy rysunek. 21

23 Połczenie niepoprawne, le skonfigurowane lub podłczone. 22

24 5. Konfiguracja routera ADSL poprzez stron www. Router ADSL jest w pełni konfigurowalny przez przegldark internetow. Strona konfiguracyjna urzdzenia umoliwia pełn jego konfiguracj, prezentacj statystyk WAN i LAN oraz statusu urzdzenia. Funkcje urzdzenia s pogrupowane a zakładki umoliwiaj przejcie pomidzy grupami: Wizard, Basic, Advanced. Strona konfiguracyjna posiada dwie ramki. W lewej ramce znajduje si menu wyboru funkcji. Prawa ramka stanowi okno wywołanej funkcji. Aby zaakceptowa wprowadzone zmiany w konfiguracji naley klikn przycisk Apply, aby anulowa przycisk Cancel. Po dokonaniu zmian w konfiguracji, nowe ustawienia naley zapisa do pamici Flash za pomoc funkcji Save Settings. Po zapisaniu ustawie zaleca si restart urzdzenia funkcja Restart Router (zakładka Advanced). 5.1 Logowanie do urzdzenia. 1) Włcz przegldark internetow np. Internet Explorer. 2) W polu adres wpisz adres interfejsu LAN urzdzenia 3) Domylnie urzdzenie nie jest zabezpieczone hasłem. Jeeli za pomoc funkcji HTTP Authentication ustawisz autoryzacj na ekranie zostanie wywietlony monit autoryzacji. Wprowad nazw uytkownika i hasło oraz kliknij przycisk Log In. 4) Po poprawnym wpisaniu nazwy uytkownika i hasła oraz w przypadku braku autoryzacji (domylnie) na ekranie zostanie wywietlona zakładka Setup Wizard jeeli urzdzenie nie zostało jeszcze skonfigurowane lub Home. 23

25 24

26 5.2 Zakładka Wizard Zakładka Wizard umoliwia szybk, podstawow konfiguracj urzdzenia krok po kroku Introduction Aby przej podstawow konfiguracj urzdzenia krok po kroku kliknij link Begin ISP Account Wpisz nazw uytkownika w polu Username oraz hasło w polu Password otrzymane od dostawcy usług internetowych ISP. Moe si okaza, i bdziesz musiał zmieni równie parametry VPI oraz VCI. Kliknij link Next. 25

27 5.2.3 Wireless Config Wpisz identyfikator SSID swojej sieci bezprzewodowej w polu SSID lub kliknij przycisk Generate SSID, zostanie on wtedy wygenerowany automatycznie. Nastpnie okrel kraj, kontynent w polu Country Standard (w przypadku Polski Europe), wybierz numer kanału transmisyjnego z menu Wireless Channel. SSID w sieci WLAN moe by rozgłaszany lub nie. Aby ukry SSID i nie rozgłasza go ustaw parametr Hide your SSID na Yes. Kliknij link Next Wireless Security Jeeli chcesz włczy szyfracj WEP 128 bit zaznacz pole Enable Wireless Security. Wpisz swój klucz w polu Encryption Key lub kliknij przycisk Generate aby wygenerowa go automatycznie. Kliknij przycisk Next. 26

28 5.2.5 Summary Jeeli wszystkie wpisane przez Ciebie parametry s poprawne kliknij link Finish. Powysz stron moesz równie zapisa za pomoc linku Save lub wydrukowa za pomoc linku print. Link Back umoliwia cofnicie si do wczeniejszych ekranów. 27

29 Aby zapisa wprowadzone ustawienia oraz zrestartowa je kliknij przycisk OK. Urzdzenia automatycznie bdzie próbowało zestawi połczenie do ISP. 28

30 5.3 Zakładka Basic Zakładka Basic, podzielona jest na dwa moduły, pierwszy posiadajcy linki do grup funkcyjnych (zakładek), drugi Home Page wywietlajcy biecy status urzdzenia Home Strona Home Page podzielona jest na cztery moduły: Connection Information Router Information Local Network Wireless Network 29

31 Connection Information informacja o połczeniu WAN Parametry: DSL Status linii ADSL synchronizacja (Up/Down). Downstream/Upstream Prdko łcza ADSL ustalona przez ISP (do i od uytkownika). Internet Status połczenia z ISP (Connected/Not Connected). User ID Nazwa uytkownika przy połczeniu PPPoE/PPPoA. IP Address Adres IP interfejsu WAN urzdzenia. Default Gateway Brama domylna. DNS Status DNS (patrz funkcja DNS Proxy) Router Information informacja o routerze Parametry: Model Model urzdzenia. Serial Number Numer seryjny. Firmware Version Wersja firmware. Ethernet MAC Address Adres MAC interfejsu Ethernet. USB MAC Adress Adres MAC interfejsu USB. NAT Status NATa. Firewall Status firewalla. 30

32 Local Network informacja o interfejsie LAN Parametry: LAN IP Address Adres IP interfejsu LAN. DHCP Status serwera DHCP. DHCP Range Zakres puli adresowej serwera DHCP. Ethernet Status interfejsu Ethernet. USB Status interfejsu USB Wireless Network informacja o wbudowanym AP Parametry: Network Name / SSID SSID sieci bezprzewodowej. Security Type Rodzaj szyfracji. WEP Encryption Key Klucz WEP Quick Start Funkcja Quick Start umoliwia konfiguracj połczenia ADSL okrelon przez Setup Wizard. W polu Protocol moesz wybra protokół interfejsu WAN. 31

33 5.3.3 Diagnostic Funkcja Diagnostic Test umoliwia test poprawnoci połczenia z modemem oraz dostawc usług internetowych ISP za pomoc protokołu ICMP ping. Kliknij przycisk Test aby sprawdzi połczenie komputera z modemem, modem oraz połczenie modemu z ISP. 32

34 5.3.4 Remote Access Funkcja Remote Access umoliwia konfiguracj zdalnego dostpu do strony konfiguracyjnej urzdzenia (opcja powizana z funkcj DMZ). Aby umoliwi dostp do strony konfiguracyjnej zaznacz opcj Enable Remote Access na Yes i kliknij przycisk Apply. Jeeli chcesz aby do konfiguracji posiadał dostp tylko wybrany adres IP wpisz go w polu Remote IP Address Statistics Funkcja Statistic umoliwia wywietlenie statystyk ruchu na interfejsie Ethernet, USB oraz ADSL Statystyki Ethernet 33

35 Statystyki USB Statystyki ADSL Wireless Setup Funkcja Wireless Setup umoliwia podstawow konfiguracj punktu dostpowego AP wbudowanego w urzdzenie. Po dokonaniu zmian w ustawieniach AP oraz ich zapisaniu naley zrestartowa AP za pomoc linku Restart Access Point. 34

36 Przycisk Advanced słuy do uruchomienia trybu zaawansowanej konfiguracji AP. Parametry: Enable AP Włczenie bezprzewodowego punktu dostpowego (domylnie włczone). Country Standard Standard okrelajcy liczb kanałów. Chanel Numer kanału transmisji bezprzewodowej. SSID SSID sieci bezprzewodowej AP. Dowolna warto alfanumeryczna do 32 znaków uywana do zapobiegania przecicia komunikacji pomidzy dwoma (lub wicej) sieciami WLAN w jednej przestrzeni. RTS Threshold Parametr ustalajcy górny próg, przy którym bd wysyłane pakiety RTS (Request To Send), uywane w celu unikania kolizji danych w sieciach bezprzewodowych LAN. Ustawienie niskiej wartoci parametru powoduje, e czciej bd wysyłane pakiety RTS zajmujc wicej dostpnego pasma, co widocznie zmniejszy wydajno sieci. Jednake szybsze systemy mog odbiera czciej pakiety RTS z interfejsu lub kolizji. 35

37 Frag Thershold Parametr ten definiuje próg powyej, którego pakiety bd fragmentowane. Jeeli cze fragmentów danych ulegnie kolizji to tylko te fragmenty zostan ponownie wysłane i nie jest konieczne ponowne wysyłanie wszystkich fragmentów. Power Level Moc nadajnika. B/g Mode Standard transmisji bezprzewodowej (802.11b, g, oba). Hidden SSID Wyłczenie rozgłaszania SSID Wireless Security Funkcja Wireless Security umoliwia konfiguracj autoryzacji i szyfracji połczenia bezprzewodowego. Urzdzenie umoliwia szyfrowanie WEP z wykorzystaniem 64, 128 lub 256 bitowego klucza heksadecymalnego (lub ASCII). Parametry: Enable WEP Wireless Security Włczenie WEP. Authentication Type Wybór rodzaju autentykacji Open nadawca i odbiorca nie dziel klucza dla komunikacji. Kady generuje swoj własn par kluczy, która nastpnie jest akceptowana przez innych. Podczas kadego ustanowienia połczenia klucze s renegocjowane. Shared nadawca i odbiorca dziel wspólny klucz dla komunikacji, który jest uywany dla długiego odcinka czasu. Both zaleny od warunków połczenia, automatycznie moe uywa jednego z powyszych trybów. 36

38 Select Wybór aktywnego klucza. Encryption Key Klucza w formacie HEX lub ASCII. Cipher Długo klucza WEP: 64, 128, 256 bit Save Settings Funkcja Save Setting umoliwia zapisanie ustawie do pamici flash. Aby zapisa biec konfiguracj do pamici flash kliknij przycisk Save All. Po restarcie urzdzenie zostanie ona automatycznie załadowana. 37

39 5.4 Zakładka Advanced Zakładka Advanced umoliwia zaawansowan konfiguracj routera oraz prezentacj statystyk DSL i logów systemowych. 38

40 5.4.1 DHCP Configuration Funkcja DHCP Configuration umoliwia konfiguracj serwera DHCP dla interfejsu LAN. Parametry: Server On Włczenie serwera DHCP (zaznaczone domylnie). Start IP Pierwszy adres IP z puli serwera DHCP. End IP Ostatni Adres z puli serwera DHCP. Lease Time Czas dzierawy adresów IP. Relay ON Włczenie przekierowania zapyta DHCP z sieci LAN do serwera DHCP znajdujcego si w sieci WAN pod adresem okrelonym w polu Relay IP. Server and Relay Off Wyłczenie serwera DHCP oraz przekierowania DHCP Management IP Funkcja Manamenet IP umoliwia konfiguracj interfejsu LAN. 39

41 Parametry: IP Address Adres IP interfejsu LAN. Netmask Maska podsieci interfejsu LAN. Default Gateway Brama domylna. Hostname Nazwa urzdzenia w domenie. Domain Name Nazwa domeny. Uwaga: Jeeli chcesz zmieni podsie LAN, bdziesz musiał wprowadzi nowy adres IP wraz z mask podsieci, np z mask Serwer DHCP zostanie automatycznie przestawiony. Pamitaj aby po zapisaniu ustawie funkcj Save Settings odwiey adresy IP na wszystkich urzdzeniach w sieci LAN. Jeeli nie odwieysz adresu IP nie bdzie moliwe zalogowanie si do urzdzenia i korzystanie z sieci WAN Connection Status Funkcja Connection Status umoliwia wywietlenie statusu wszystkich połcze ADSL. Dodatkowo umoliwia rczne zestawienie połczenia ADSL lub jego rozłczenie New Connection Funkcja New Connection umoliwia utworzenie nowego połczenia WAN. Aby utworzy nowe połczenie WAN musisz otrzyma od dostawcy usług ISP nastpujce informacj: - parametry VPI oraz VCI - typ enkapsulacji oraz multipleksowania - training mode (domylnie MMODE) - nazwa uytkownika i hasło (dla połcze PPPoE i PPPoA) - adres IP, maska podsieci, brama domylna oraz adres serwera DNS (dla połcze RFC 1483) 40

42 Urzdzenie umoliwia zdefiniowanie do 8 rónych VC. Jeeli posiadasz kilka wirtualnych połcze moesz zastosowa statyczny lub dynamiczny routing. Urzdzenie wspiera nastpujce protokoły: - klient DHCP (dynamiczne IP) - static (statyczne IP) - Bridge - PPPoA (RFC 2364) - PPPoE (RFC 2516) - CLIP (Classical IP over ATM RFC 1577) PPPoE PPPoE jest protokołem enkapsulacji pakietów PPP przesyłanych poprzez Ethernet okrelonym przez dokument RFC Dostarcza równie mechanizm autentykacji uytkowników. Parametry: Name Nazwa połczenia. Options Opcje połczenia. NAT Włczenie NAT. Firewall Włczenie Firewall. Type PPPoE. Połczenie PPPoE. Username Nazwa uytkownika otrzymana od ISP. 41

43 Password Hasło dla uytkownika otrzymane od ISP. Idle Timeout Czas bezczynnoci, po którym połczenie zostanie automatycznie rozłczone gdy zaznaczona jest opcja On Demand. Keep Alive Czas trwania połczenie PPPoE gdy odznaczona jest opcja On Demand. Warto 0 oznacza, i połczenie nigdy nie jest rozłczane. Authentication Wybór autentykacji: PAP, CHAP, automatyczna. MAX Fail Liczba prób nawizania połczenia PPPoE. Warto 0 oznacza brak limitu. MRU (Maximum Receive Unit) Maksymalny rozmiar odbieranych ramek PPP. On Demand Połczenie zestawiane na danie i rozłczane po czasie Idle Timeout. Set Route Okrelenie połczenia jako defaut-route. Enforce MRU Opcja powodujca, e cały ruch TCP jest dopasowywany do MRU połczenia PPP przez zmian wartoci maksymalnego rozmiaru nie fragmentowanego pakietu MSS (Maximum Segment Size) do wartoci MRU tego połczenia. VPI (Virtual Path Identyfier) Identyfikator wirtualnej cieki połczenia (0 255). VCI (Virtual Circuit Identyfier) Identyfikator wirtualnego obwodu połczenia ( ). QOS Wybór typu kategorii usług (CBR, UBR, VBR). UBR (Unspecified Bit Rate) Ustawienie to powoduje, i komórki (dane) s dostarczane cał przepustowoci (Best Effort) lecz bez gwarancji pasma. Ruch taki jest podatny na czasowe zmiany szerokoci pasma. UBR stosuje si dla aplikacji nie wymagajcych okrelenia maksymalnego opónienia transferu danych. CBR (Constant Bit Rate) Ustawienie to powoduje okrelenie pewnego, gwarantowanego pasma okrelonego za pomoc parametru Peak Cell Rate (PCR). Powoduje to, i komórki (dane) nie bd transmitowane jeeli nie bdzie dostpne gwarantowane pasmo okrelone przez PCR. VBR (Variable Bit Rate) ustawienie to powoduje, i komórki (dane) mog by transmitowane jeeli PVC posiada dostpny token. PVC magazynuje tokeny przy transferze okrelonym przez parametr Sustainable Cell Rate i maksymalnie moe pomieci warto okrelon przez parametr Maximum Burst Size. Kiedy PVC posiada dostpny token moe transmitowa komórki z prdkoci okrelon w PCR. Po transmisji komórek tokeny s gubione i mog nastpne by magazynowane. 42

44 Uwaga: Urzdzenie umoliwia zdefiniowanie 8 profili PVC. Kady z nich moe mie rón kategori usług. Naley pamita, i PVC z CBR bdzie posiadał wyszy priorytet ni PVC z UBR. PCR (Peak Cell Rate) Maksymalna warto pasma w pewnych przypadkach gwarantowana dla CBR i VBR. Miar PCR jest liczba komórek na sekund (Cells/Seconds). SCR (Sustainable Cell Rate) Warto utrzymywanego transferu przy których PVC z VBR moe transmitowa komórki ATM. SCR mona uywa jako zarezerwowane pasmo dla PVC. Utworzenie nowego połczenia PPPoE: 1. Kliknij funkcj New Connection. 2. W polu Name wpisz nazw połczenia. 3. W polu Type wybierz protokół PPPoE. 4. W polach Username i Password wpisz nazw uytkownika i hasło. 5. Okrel parametry VPI oraz VCI. 6. Kliknij Apply aby zaakceptowa wprowadzone zmiany, 7. Wybierz funkcj Save Settings i kliknij Save All aby zapisa ustawienia do pamici flash. Przyciski Connect i Disconnect umoliwiaj odpowiednio rczne nawizanie połczenia ADSL lub jego rozłczenie PPPoA PPPoA jest protokołem enkapsulacji pakietów PPP poprzez komórki ATM, które s przesyłane przez lini ADSL okrelonym przez dokument RFC Dostarcza równie mechanizm autentykacji uytkowników. Od ISP powiniene otrzyma wykorzystywana przez dostawc metod enkapsulacji danych: LLC lub VC. Zalet protokołu PPPoA jest moliwo dzielenia jednego, fizycznego łcza ADSL przez wielu uytkowników sieci LAN. 43
