1 Konfiguracja połączenia G.SHDSL punkt-punkt w trybie routing w oparciu o routery P-791R. Topologia sieci: Lokalizacja B Lokalizacja A Niniejsza instrukcja nie obejmuje konfiguracji routera dostępowego do Internetu. Interfejs WAN na routerze adresowany jest dynamicznym adresem IP przyznawanym przez ISP. Na urządzeniu uruchomiona jest translacja adresów NAT. Wszystkie adresy prywatne z podsieci /24, /30 oraz /24 są tłumaczone na publiczny adres IP przyznany przez operatora. Serwer DHCP na routerze dostępowym adresuje komputery znajdujące się w lokalizacji A. Adres IP na bramce P-791R skonfigurowano statycznie, choć można dokonać statyczny wpis w tablicy DHCP na routerze. Połączenie G.SHDSL adresowane jest siecią z maską 30 bitową (połączeniówka). Na bramkach P-791R nie jest dokonywana translacja adresów NAT, wyłączono również obsługę dynamicznych protokołów routingu - RIPv1/v2. Komputery w lokalizacji B adresowane są za pomocą serwera DHCP uruchomionego na bramce P- 791R w lokalizacji B. Na routerze dostępowym dokonano wpisu statycznego w tablicy routingu określającego osiągalność sieci , co szczegółowiej opisano na końcu niniejszej instrukcji. Konfiguracja P-791R Server. 1) Logujemy się do urządzenia z poziomu telnet a (domyślny adres ) lub za pośrednictwem portu konsoli. Ustawienie parametrów portu RS-232 powinno być następujące: emulacja terminala VT100, bity na sekundę 9600, bity danych 8, parzystość brak, bit stopu 1, sterowanie przepływem brak. Dokładny opis znajduje się na stronie w dziale FAQ.

2 2) Wybieramy Menu 1 General Setup. W głównych ustawieniach wprowadzamy nazwę bramki, lokalizację, osobę odpowiedzialną za administrację urządzeniem oraz nazwę domeny. Tryb pracy urządzenia ustawiamy na Route IP. Potwierdzamy zmiany przyciskiem ENTER. 3) Wybieramy Menu 2 WAN Setup Ustalamy tryb pracy urządzenia na Server. Możemy zmodyfikować maksymalne i minimalne prędkość transferu danych na łączu G.SHDSL. Wybieramy aneks A. Pozostałe parametry pozostawiamy bez zmian.

3 4) Wybieramy Menu 3.2 TCP/IP and DHCP Setup Ustalamy tutaj adresację na łączu LAN. Jeśli dokonano statycznego wpisu w tablicy DHCP na routerze dostępowym można ustalić opcję DHCP w tryb Klient. Urządzenie zostanie dynamicznie skonfigurowane odpowiednim adresem IP. W przykładzie dokonujemy konfiguracji statycznej. DHCP ustawiamy na None. W sekcji TCP/IP ustawiamy adres IP na , maskę 24 bitową. Wyłączam rozgłaszania RIP (trasy routingu wprowadzimy statycznie). Potwierdzamy zmiany przyciskiem ENTER. 5) Wybieramy Menu 4 Internet Access Setup. Tutaj definiujemy parametry linii DSL. Wybieramy enkapuslacje PPPoA, oraz multipleksowanie na VC-based. Wybieramy identyfikatory VPI=8, VCI=35. Następnie wpisujemy nazwę i hasło użytkownika (na obu urządzeniach taka sama). Adresację na interfejsie WAN ustalamy jako statyczną (Static) oraz wpisujemy adres WAN. Ważne by wyłączyć translację adresów NAT.

4 6) Wybieramy Menu 11.1 Remote Node Profile Ustalamy nazwę profilu np. A_TO_B i ustawiamy profil aktywny (Active=Yes). Enkapsulacje i multipleksowanie ustawiliśmy wcześniej, więc tutaj nie dokonujemy żadnych zmian. To co jest istotne to pola Edit IP/Bridge i Nailed-Up Connection. Jeśli chcemy aby połączenie było cały czas utrzymywane, bez względu na aktywność transmisji danych, należy w polu Nailed-UP wybrać Yes. W pozycji Edit IP/Bridge, wybieramy (spacją) YES i naciskamy ENTER. Przechodzimy do Menu 11.3 Remote Node Network Layer Options. Zmieniamy maskę podsieci na 30 bitową i wpisujemy adres IP zdalnej bramy (adres WAN P-791R Klient w lokalizacji B). Uwaga, NAT i RIP ustawiamy na NONE. Potwierdzamy zmiany przyciskiem ENTER i przechodzimy do Menu Głównego.

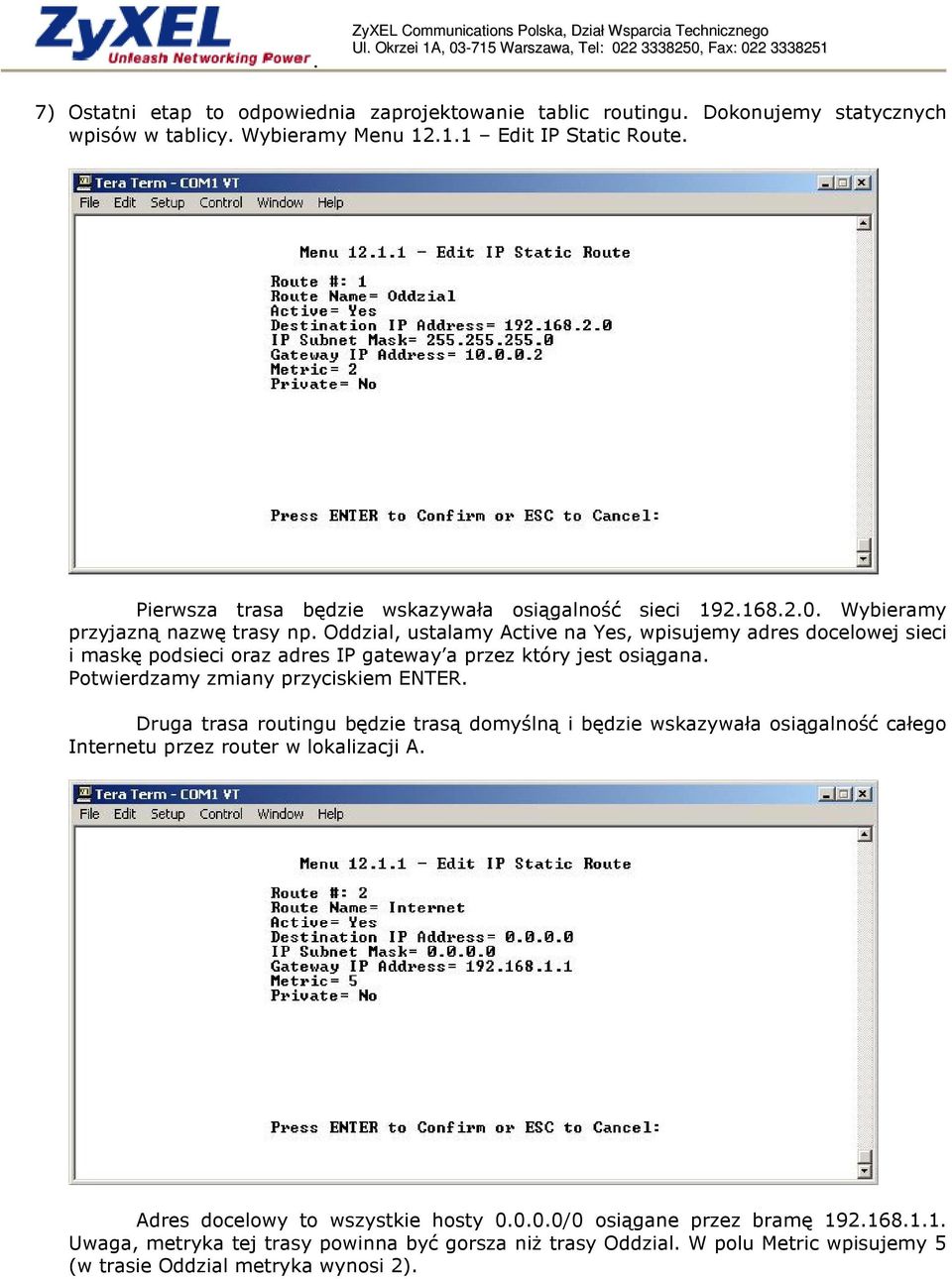

5 7) Ostatni etap to odpowiednia zaprojektowanie tablic routingu. Dokonujemy statycznych wpisów w tablicy. Wybieramy Menu Edit IP Static Route. Pierwsza trasa będzie wskazywała osiągalność sieci Wybieramy przyjazną nazwę trasy np. Oddzial, ustalamy Active na Yes, wpisujemy adres docelowej sieci i maskę podsieci oraz adres IP gateway a przez który jest osiągana. Potwierdzamy zmiany przyciskiem ENTER. Druga trasa routingu będzie trasą domyślną i będzie wskazywała osiągalność całego Internetu przez router w lokalizacji A. Adres docelowy to wszystkie hosty /0 osiągane przez bramę Uwaga, metryka tej trasy powinna być gorsza niż trasy Oddzial. W polu Metric wpisujemy 5 (w trasie Oddzial metryka wynosi 2).

6 Konfiguracja P-791R Klient. 1) Logujemy się do urządzenia z poziomu telnet a (domyślny adres ) lub za pośrednictwem portu konsoli. 2) Wybieramy Menu 1 General Setup. W głównych ustawieniach wprowadzamy nazwę bramki, lokalizację, osobę odpowiedzialną za administrację urządzeniem oraz nazwę domeny. Tryb pracy urządzenia ustawiamy na Route IP. Potwierdzamy zmiany przyciskiem ENTER. 3) Wybieramy Menu 2 TCP/IP and DHCP Setup Ustalamy tryb pracy urządzenia na Client. Maksymalną i minimalną prędkość transferu danych na łączu G.SHDSL ustalamy tak jak na P-791R Server. Wybieramy aneks A. Pozostałe parametry pozostawiamy bez zmian. Potwierdzamy zmiany przyciskiem ENTER.

7 4) Wybieramy Menu 3.2 TCP/IP and DHCP Setup Komputery w sieci , w lokalizacji 2 w celu uproszczenia konfiguracji będę adresowane dynamicznie za pośrednictwem serwera DHCP wbudowanego w bramkę. Wybieramy DHCP = Server. Definiujemy adres początkowy oraz rozmiar puli. Primary i Secondary DNS wybieramy zgodnie z informacjami dostarczonymi od naszego ISP (można wpisać publiczne serwer TP S.A. Jeśli korzystamy z usług tego ISP możemy wpisać i ). W sekcji TCP/IP Setup wprowadzamy adres IP przypisany do interfejsu LAN, który będzie pełnił rolę domyślnej bramy dla komputerów w sieci Potwierdzamy zmiany przyciskiem ENTER. 5) Wybieramy Menu 4 Internet Access Setup Parametry wprowadzone w tym punkcie powinny być identyczne jak w konfiguracji P-791R Server. Jedyne zmiany powinny dotyczyć adresacji. W polu IP Address wpisujemy adres

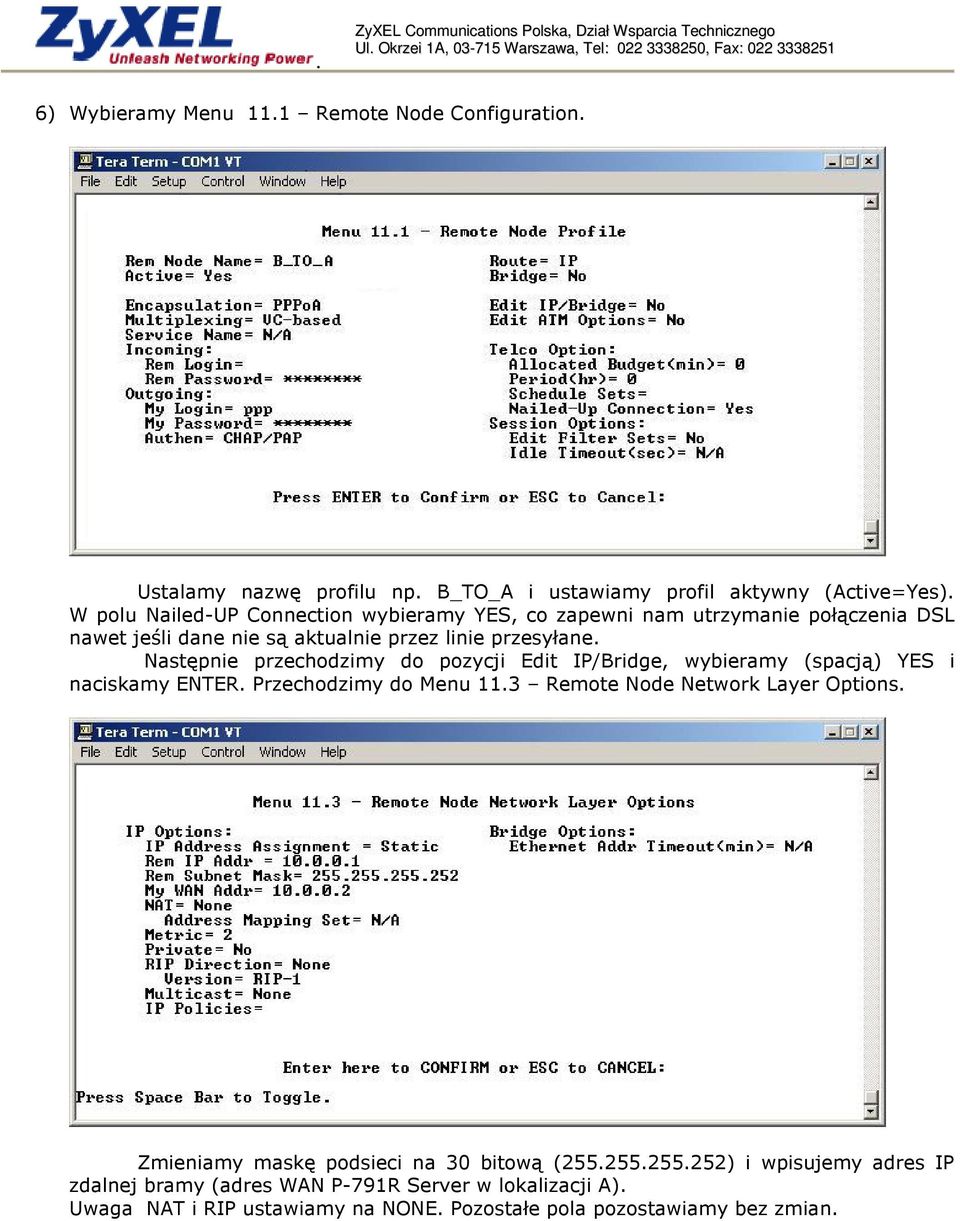

8 6) Wybieramy Menu 11.1 Remote Node Configuration. Ustalamy nazwę profilu np. B_TO_A i ustawiamy profil aktywny (Active=Yes). W polu Nailed-UP Connection wybieramy YES, co zapewni nam utrzymanie połączenia DSL nawet jeśli dane nie są aktualnie przez linie przesyłane. Następnie przechodzimy do pozycji Edit IP/Bridge, wybieramy (spacją) YES i naciskamy ENTER. Przechodzimy do Menu 11.3 Remote Node Network Layer Options. Zmieniamy maskę podsieci na 30 bitową ( ) i wpisujemy adres IP zdalnej bramy (adres WAN P-791R Server w lokalizacji A). Uwaga NAT i RIP ustawiamy na NONE. Pozostałe pola pozostawiamy bez zmian.

9 7) Przystępujemy do definicji statycznych tras routingu. W przypadku bramki w lokalizacji B wszystkie sieci są osiągalne przez interfejs WAN (z wyjątkiem sieci bezpośrednio przyłączoną do interfejsu LAN). Budujemy jedną domyślną trasę routingu, wskazując osiągalność wszystkich hostów /0 przez bramkę P-719R w lokalizacji A. Metrykę ustalamy na 1. UWAGA: Aby dostęp do Internetu z podsieci był zapewniony musimy dodatkowo dokonać wpisu w statycznej tablicy routingu na routerze dostępowym. Router nic nie wie o istnieniu sieci (jego LAN jest skonfigurowany z adresem a nie ), dlatego musimy wskazać na urządzeniu osiągalność sieci przez interfejs LAN na routerze, który powinien przekazywać pakiety adresowane dla tej sieci na adres bramy w lokalnej podsieci o adresie Na routerach ZyXEL można to dokonać analogicznie jak dokonywaliśmy wpisów statycznych na bramkach P- 791R.
