B. Projekt budowlany rozbudowy instalacji gazowej

Transkrypt

1 B. Projekt budowlany rozbudowy instalacji gazowej

2 SPIS ZAWARTOŚCI PROJEKTU I. OPIS TECHNICZNY I OBLICZENIA I. Opis ogólny 1. Podstawa opracowania 2. Przedmiot opracowania 3. Opis ogólny robót 4. Opis wykonania instalacji 5. Wytyczne budowlane 6. Uwagi końcowe 7. Opis wykonanego przyłącza 8. Informacje dotyczące opracowania planu bezpieczeństwa i ochrony zdrowia 9. Obliczenia technologiczne Obliczenie zapotrzebowania gazu do celów komunalnych Obliczenie zapotrzebowania gazu dla celów grzewczych Obliczenie zapotrzebowania gazu całego budynku Dobór gazomierza Obliczenie przewodów instalacji wewnętrznej 10. Zestawienie podstawowych materiałów II. CZĘŚĆ RYSUNKOWA 1/5 Plan sytuacyjny 1 : 500 2/5 Rzut parteru 1 : 100 3/5 Rzut piętra 1 : 100 4/5 Rzut poddasza 1 : 100 5/5 Rozwinięcie instalacji

3 II. OPIS TECHNICZNY I OBLICZENIA

4 OPIS TECHNICZNY DO PROJEKTU BUDOWLANEGO ROZBUDOWY WEWNĘTRZNEJ INSTALACJI GAZOWEJ I. Opis ogólny 1. Podstawa opracowania - Zlecenie Inwestora - Plan sytuacyjno-wysokościowy 1 :500 - Inwentaryzacja budowlana budynku - część budowlana - Zapewnienie dostawy gazu TR /04/08 z dnia r. wydane przez G.O.S.D. - Sp. z o.o. Rozdzielnia Gazu w Krapkowicach. - Katalog armatury, urządzeń, narzędzi i osprzętu firmy WEBA Sp. z o.o. - Paczkowo - Katalog Armatury Gazowej - Zakładu Produkcyjnego Armatury Gazowej ZAWGAZ Suchy Las - Literatura fachowa - Normy i przepisy tematycznie związane 2. Przedmiot opracowania Opracowanie niniejsze obejmuje wykonanie inwentaryzacji technicznej wewnętrznej instalacji gazowej w zakresie całego budynku. Od kurka głównego, do istniejących urządzeń, na podstawie pomiarów z natury, oraz opracowanie projektu rozbudowy instalacji w zakresie zasilenia urządzeń projektowanej kotłowni przedszkola i zasilenia kotła c.o. i c.w. w mieszkaniu na poddaszu. 3. Opis ogólny robót Przedmiotowy budynek został wyposaŝony w instalację gazową w latach powojennych, na podstawie projektu technicznego który zaginął. Projekt ten obejmował zasilenie urządzeń kuchni przedszkola oraz mieszkania na poddaszu. Istniejace wyposaŝenie budynku: 3 - kuchnie gazowe 4-paln. z piekarnikiem, 1 - taboret gazowy 1 - gazowy grzejnik wody przepływowej Obecnie Inwestor, ma zamiar rozbudować instalację w zakresie przedszkola poprzez zamontowanie w kotłowni przedszkola kotła gazowego c.o. KGGW-1 i gazowy zasobnikowy grzejnik wody GGWP-P, oraz w łazience mieszkania na poddaszu, kotła gazowego 2-funkcyjnego KGGW-2. W ramach niniejszego projektu wykazano rachunkowo, Ŝe istniejąca instalacja nadaje się do dalszej eksploatacji. Dlatego teŝ opracowano adaptację inwentaryzacji instalacji gazowej zasilającej istniejące urządzenia gazowe, poprzez jej rozbudowę dla zasilenia projektowanych urządzeń przedszkola KGGW-1 i GGWP-P, oraz KGGW-2 dla mieszkania, bez zmiany średnic istniejących przewodów na odcinku od głównego kurka w szafce zewnętrznej do miejsca włączenia rozbudowywanej instalacji. Wymianie podlega jedynie istniejący gazowy grzejnik wody przepływowej w kuchni przedszkola, bez zmiany przyłącza gazowego Opis stanu istniejącego. W trakcie dokonywania inwentaryzacji istniejącej instalacji gazowej stwierdzono, Ŝe jej stan techniczny jest dobry i nie wymaga wymiany. Zrealizowane są dwie instalacje gazowe z oddzielnymi gazomierzami zlokalizowane w klatce schodowej na parterze. Stan techniczny przyłącza nie budzi zastrzeŝeń i moŝe być dalej eksploatowane.

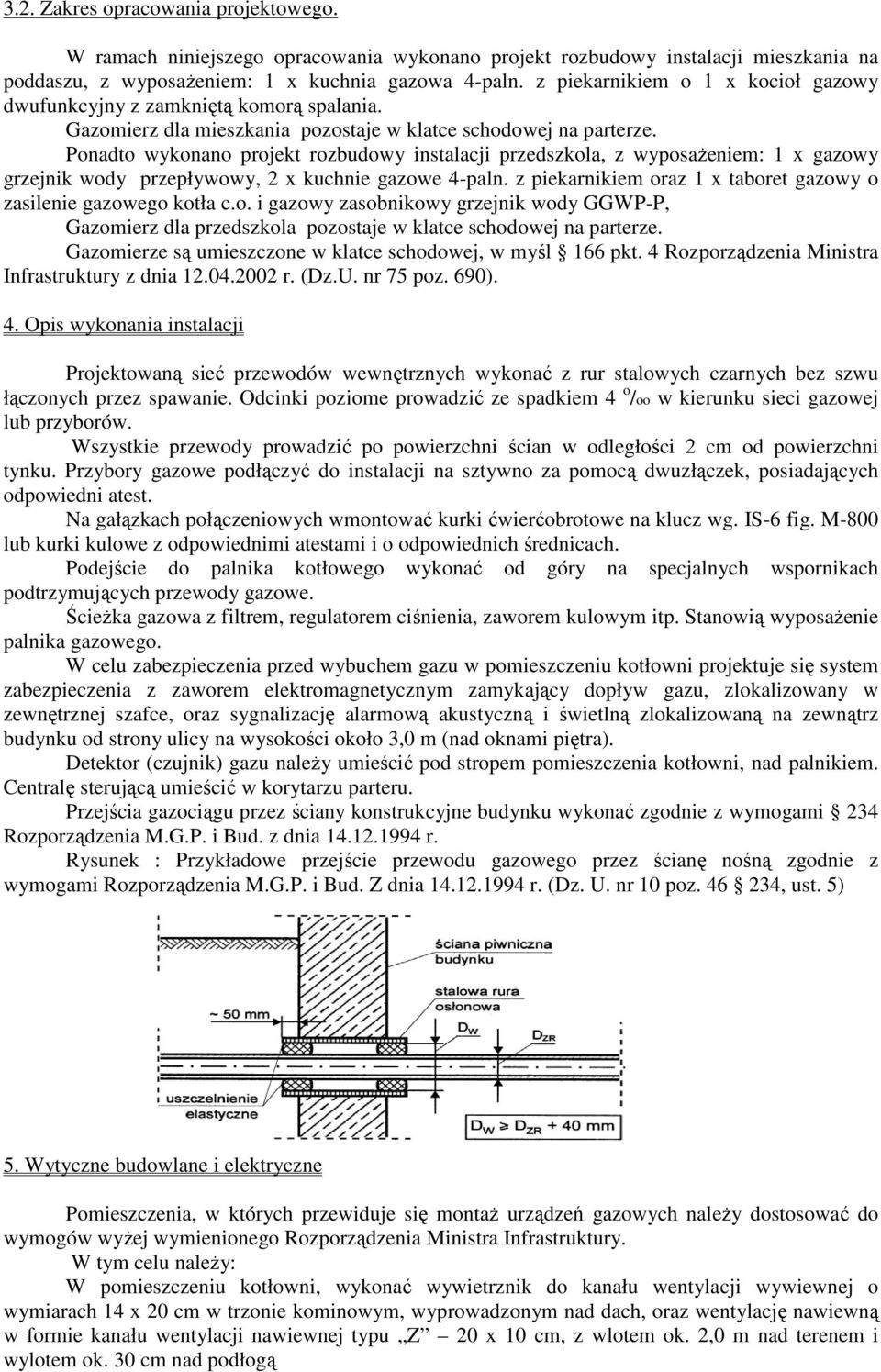

5 3.2. Zakres opracowania projektowego. W ramach niniejszego opracowania wykonano projekt rozbudowy instalacji mieszkania na poddaszu, z wyposaŝeniem: 1 x kuchnia gazowa 4-paln. z piekarnikiem o 1 x kocioł gazowy dwufunkcyjny z zamkniętą komorą spalania. Gazomierz dla mieszkania pozostaje w klatce schodowej na parterze. Ponadto wykonano projekt rozbudowy instalacji przedszkola, z wyposaŝeniem: 1 x gazowy grzejnik wody przepływowy, 2 x kuchnie gazowe 4-paln. z piekarnikiem oraz 1 x taboret gazowy o zasilenie gazowego kotła c.o. i gazowy zasobnikowy grzejnik wody GGWP-P, Gazomierz dla przedszkola pozostaje w klatce schodowej na parterze. Gazomierze są umieszczone w klatce schodowej, w myśl 166 pkt. 4 Rozporządzenia Ministra Infrastruktury z dnia r. (Dz.U. nr 75 poz. 690). 4. Opis wykonania instalacji Projektowaną sieć przewodów wewnętrznych wykonać z rur stalowych czarnych bez szwu łączonych przez spawanie. Odcinki poziome prowadzić ze spadkiem 4 o /oo w kierunku sieci gazowej lub przyborów. Wszystkie przewody prowadzić po powierzchni ścian w odległości 2 cm od powierzchni tynku. Przybory gazowe podłączyć do instalacji na sztywno za pomocą dwuzłączek, posiadających odpowiedni atest. Na gałązkach połączeniowych wmontować kurki ćwierćobrotowe na klucz wg. IS-6 fig. M-800 lub kurki kulowe z odpowiednimi atestami i o odpowiednich średnicach. Podejście do palnika kotłowego wykonać od góry na specjalnych wspornikach podtrzymujących przewody gazowe. ŚcieŜka gazowa z filtrem, regulatorem ciśnienia, zaworem kulowym itp. Stanowią wyposaŝenie palnika gazowego. W celu zabezpieczenia przed wybuchem gazu w pomieszczeniu kotłowni projektuje się system zabezpieczenia z zaworem elektromagnetycznym zamykający dopływ gazu, zlokalizowany w zewnętrznej szafce, oraz sygnalizację alarmową akustyczną i świetlną zlokalizowaną na zewnątrz budynku od strony ulicy na wysokości około 3,0 m (nad oknami piętra). Detektor (czujnik) gazu naleŝy umieścić pod stropem pomieszczenia kotłowni, nad palnikiem. Centralę sterującą umieścić w korytarzu parteru. Przejścia gazociągu przez ściany konstrukcyjne budynku wykonać zgodnie z wymogami 234 Rozporządzenia M.G.P. i Bud. z dnia r. Rysunek : Przykładowe przejście przewodu gazowego przez ścianę nośną zgodnie z wymogami Rozporządzenia M.G.P. i Bud. Z dnia r. (Dz. U. nr 10 poz , ust. 5) 5. Wytyczne budowlane i elektryczne Pomieszczenia, w których przewiduje się montaŝ urządzeń gazowych naleŝy dostosować do wymogów wyŝej wymienionego Rozporządzenia Ministra Infrastruktury. W tym celu naleŝy: W pomieszczeniu kotłowni, wykonać wywietrznik do kanału wentylacji wywiewnej o wymiarach 14 x 20 cm w trzonie kominowym, wyprowadzonym nad dach, oraz wentylację nawiewną w formie kanału wentylacji nawiewnej typu Z 20 x 10 cm, z wlotem ok. 2,0 m nad terenem i wylotem ok. 30 cm nad podłogą

6 Kocioł gazowy c.o. podłączyć do kanału spalinowego Ø 180 mm z blachy stalowej nierdzewnej wprowadzonego do istniejącego kanału w trzonie kominowym, wyprowadzonych nad dach, Gazowy zasobnikowy grzejnik wody GGWP-P podłączyć do kanału spalinowego Ø 90 mm z blachy stalowej nierdzewnej wprowadzonego do istniejącego kanału w trzonie kominowym, wyprowadzonych nad dach, Instalację elektryczną w pomieszczeniu kotłowni wybudować w wykonaniu szczelnym, przeciwwybuchowym na podstawie oddzielnego projektu. 6. Uwagi końcowe Roboty szczegółowo nie opisane naleŝy wykonać zgodnie z wymogami Warunków Technicznych i Odbioru Robót Budowlano - MontaŜowych oraz przepisów w/w Rozporządzenia Ministra Infrastruktury. Przed przekazaniem instalacji do eksploatacji wykonać próbę ciśnienia na szczelność w obecności przedstawiciela dostawcy gazu lub osoby posiadającej odpowiednie uprawnienia. Próbę instalacji wykonać zgodnie z wymogami Rozporządzenia Ministra Spraw Wewnętrznych i Administracji z dnia r. w sprawie warunków techn. uŝytkowania budynków mieszkalnych (Dz. U. nr 74/99. poz. 836) oraz zaleceniami zawartymi w publikacji Instalacje Gazowe oraz Lokalne Sieci Gazów Płynnych R. Zajda i Z. Gebhardt. 7. Opis istniejącego przyłącza gazowego Sieć przewodów zewnętrznych - przyłącze jest wykonane, na podstawie odrębnego opracowania. Budynek jest zasilany gazem ziemnym wysokometanowym z sieci rozdzielczej niskiego ciśnienia. Przyłącze jest wykonane z rur i kształtek stalowych czarnych, zaizolowanych zgodnie z wymogami BN-76/ , łączonych przez spawanie o średnicy 50 mm. 8. Informacje dotyczące opracowania planu bezpieczeństwa i ochrony zdrowia Stosownie do art. 20 ust. 1b Ustawy z dnia 7 lipca 1994 r PRAWO BUDOWLANE ( (Dz. U. Z 2000 r. nr 106, poz z późniejszymi zmianami) jako projektant inwestycji: Wewnętrzna instalacja gazowa w budynku przedszkola w Zdzieszowicach, ul. K. Miarki nr 36 dz nr 136/1, którego inwestorem jest Urząd Miejski w Zdzieszowicach ul. B. Chrobrego nr 34, niniejszym oświadczam, iŝ roboty budowlane związane z w/w inwestycją nie będą trwały dłuŝej niŝ 30 dni roboczych i jednocześnie nie będzie zatrudnionych więcej niŝ 20 pracowników, w związku z czym, zgodnie z art.21a ust 1a, pkt 2, opracowanie planu bezpieczeństwa i ochrony zdrowia na budowie nie jest wymagany

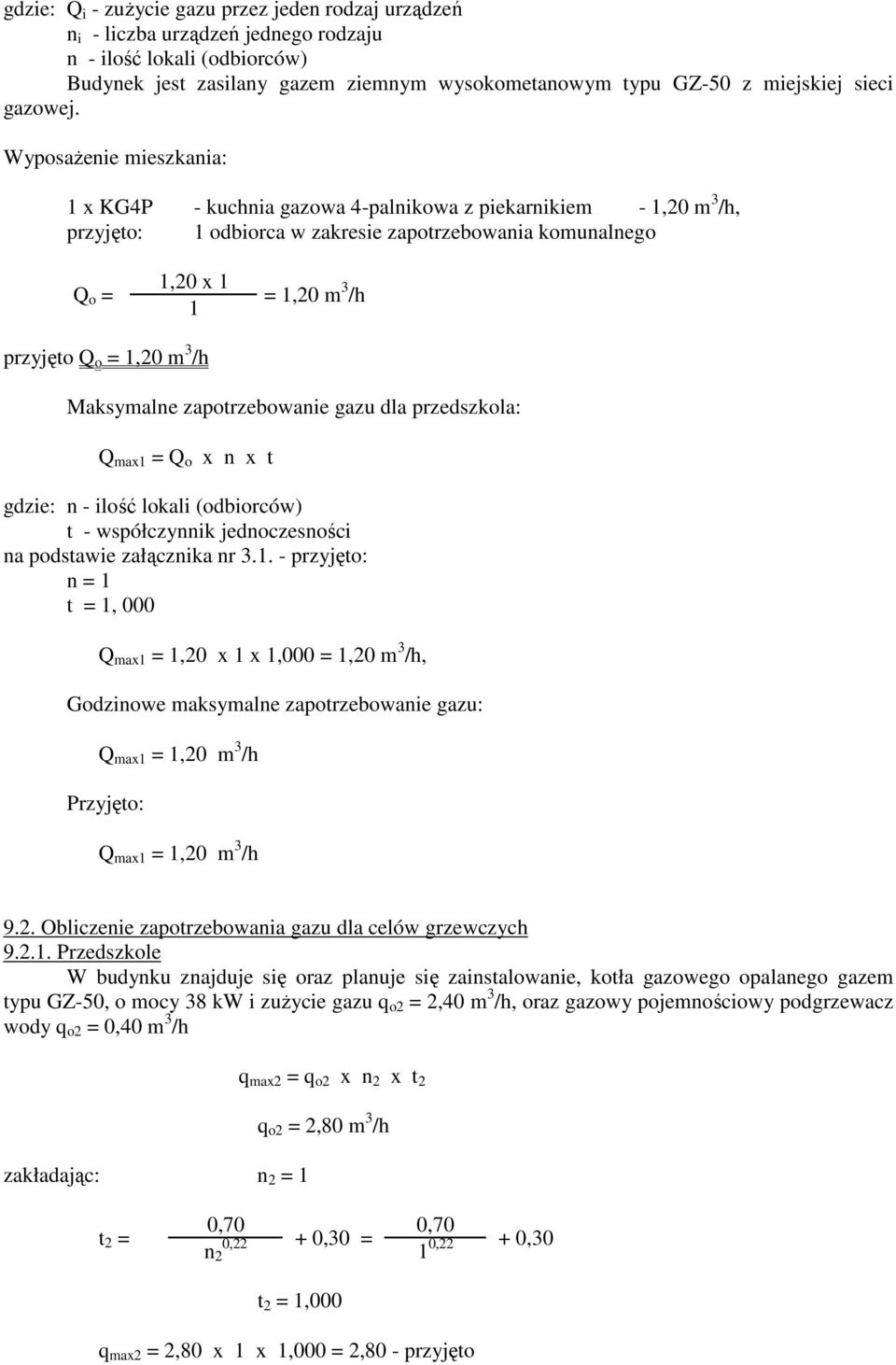

7 9. Obliczenia technologiczne 9.1. Obliczenie zapotrzebowania gazu do celów komunalnych Przedszkole Obliczenie przeprowadzono w oparciu o zaleconą przez Min. Gospodarki Przestrzenneji Budownictwa publikację Instalacje Gazowe oraz Lokalne Sieci Gazów Płynnych R. Zajda i Z. Gebhardt. Budynek jest zasilany gazem ziemnym wysokometanowym typu GZ-50 z miejskiej sieci gazowej. Σ Q i x n Q i o = n gdzie: Q i - zuŝycie gazu przez jeden rodzaj urządzeń n i - liczba urządzeń jednego rodzaju n - ilość lokali (odbiorców) Budynek jest zasilany gazem ziemnym wysokometanowym typu GZ-50 z miejskiej sieci gazowej. WyposaŜenie przedszkola: 2 x KG4P - kuchnia gazowa 4-palnikowa z piekarnikiem - 1,20 m 3 /h, 1 x Taboret - taboret gazowy - 0,30 m 3 /h, 1 x KGGW - gazowy grzejnik wody przepływowy - 2,50 m 3 /h, przyjęto: 1 odbiorca w zakresie zapotrzebowania komunalnego Q o = 5,20 x 1 1 = 5,20 m 3 /h przyjęto Q o = 5,20 m 3 /h Maksymalne zapotrzebowanie gazu dla przedszkola: Q max1 = Q o x n x t gdzie: n - ilość lokali (odbiorców) t - współczynnik jednoczesności na podstawie załącznika nr przyjęto: n = 1 t = 1, 000 Q max1 = 5,20 x 1 x 1,000 = 5,20 m 3 /h, Godzinowe maksymalne zapotrzebowanie gazu: Q max1 = 5,20 m 3 /h Przyjęto: Q max1 = 5,20 m 3 /h Mieszkanie Obliczenie przeprowadzono w oparciu o zaleconą przez Min. Gospodarki Przestrzenneji Budownictwa publikację Instalacje Gazowe oraz Lokalne Sieci Gazów Płynnych R. Zajda i Z. Gebhardt. Budynek jest zasilany gazem ziemnym wysokometanowym typu GZ-50 z miejskiej sieci gazowej. Σ Q i x n Q i o = n

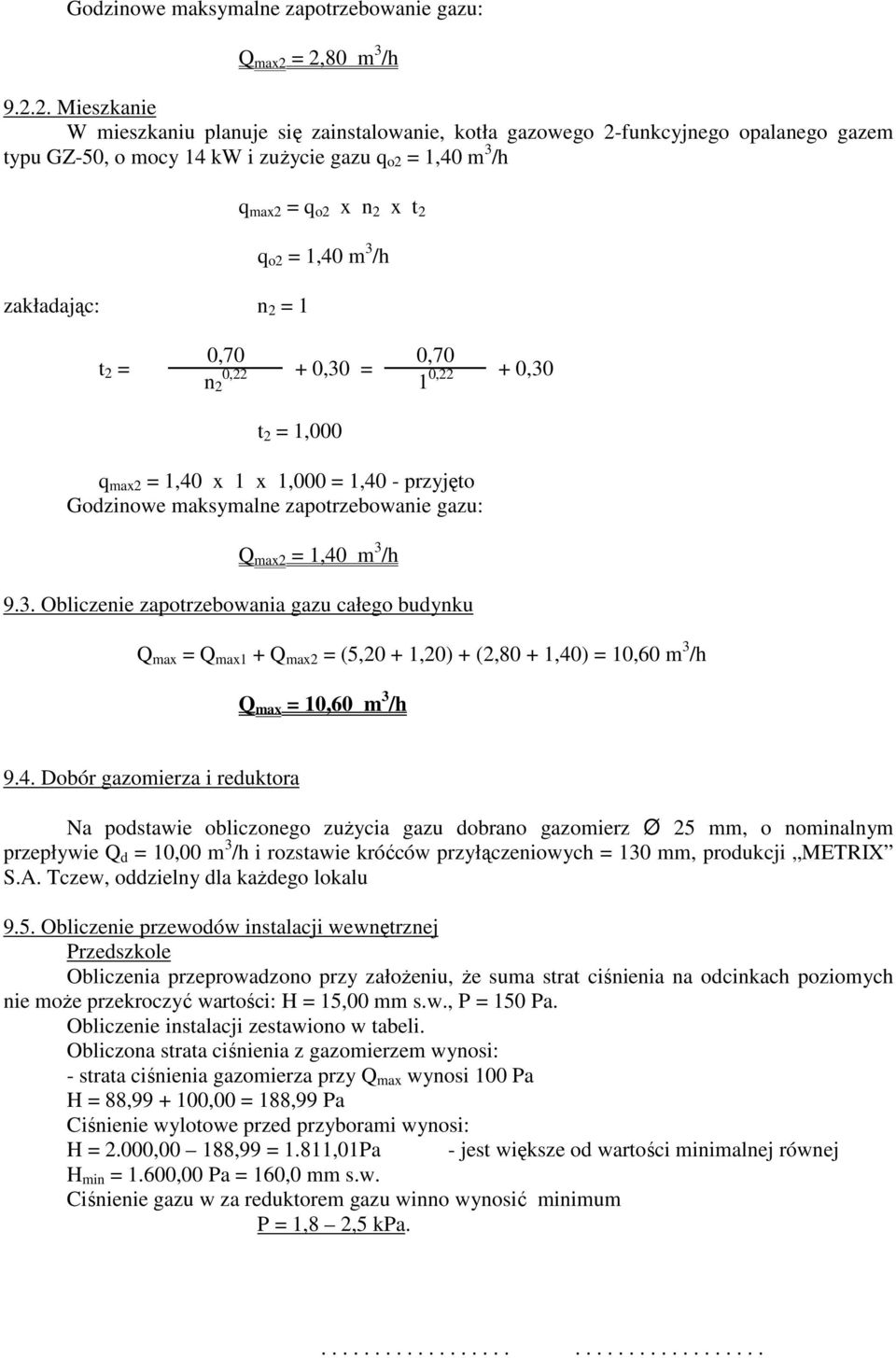

8 gdzie: Q i - zuŝycie gazu przez jeden rodzaj urządzeń n i - liczba urządzeń jednego rodzaju n - ilość lokali (odbiorców) Budynek jest zasilany gazem ziemnym wysokometanowym typu GZ-50 z miejskiej sieci gazowej. WyposaŜenie mieszkania: 1 x KG4P - kuchnia gazowa 4-palnikowa z piekarnikiem - 1,20 m 3 /h, przyjęto: 1 odbiorca w zakresie zapotrzebowania komunalnego Q o = 1,20 x 1 1 = 1,20 m 3 /h przyjęto Q o = 1,20 m 3 /h Maksymalne zapotrzebowanie gazu dla przedszkola: Q max1 = Q o x n x t gdzie: n - ilość lokali (odbiorców) t - współczynnik jednoczesności na podstawie załącznika nr przyjęto: n = 1 t = 1, 000 Q max1 = 1,20 x 1 x 1,000 = 1,20 m 3 /h, Godzinowe maksymalne zapotrzebowanie gazu: Q max1 = 1,20 m 3 /h Przyjęto: Q max1 = 1,20 m 3 /h 9.2. Obliczenie zapotrzebowania gazu dla celów grzewczych Przedszkole W budynku znajduje się oraz planuje się zainstalowanie, kotła gazowego opalanego gazem typu GZ-50, o mocy 38 kw i zuŝycie gazu q o2 = 2,40 m 3 /h, oraz gazowy pojemnościowy podgrzewacz wody q o2 = 0,40 m 3 /h zakładając: n 2 = 1 q max2 = q o2 x n 2 x t 2 q o2 = 2,80 m 3 /h t 2 = 0,70 0,70 0,22 + 0,30 = n 2 1 0,22 + 0,30 t 2 = 1,000 q max2 = 2,80 x 1 x 1,000 = 2,80 - przyjęto

9 Godzinowe maksymalne zapotrzebowanie gazu: Q max2 = 2,80 m 3 /h Mieszkanie W mieszkaniu planuje się zainstalowanie, kotła gazowego 2-funkcyjnego opalanego gazem typu GZ-50, o mocy 14 kw i zuŝycie gazu q o2 = 1,40 m 3 /h zakładając: n 2 = 1 q max2 = q o2 x n 2 x t 2 q o2 = 1,40 m 3 /h t 2 = 0,70 0,70 0,22 + 0,30 = n 2 1 0,22 + 0,30 t 2 = 1,000 q max2 = 1,40 x 1 x 1,000 = 1,40 - przyjęto Godzinowe maksymalne zapotrzebowanie gazu: Q max2 = 1,40 m 3 /h 9.3. Obliczenie zapotrzebowania gazu całego budynku Q max = Q max1 + Q max2 = (5,20 + 1,20) + (2,80 + 1,40) = 10,60 m 3 /h Q max = 10,60 m 3 /h 9.4. Dobór gazomierza i reduktora Na podstawie obliczonego zuŝycia gazu dobrano gazomierz Ø 25 mm, o nominalnym przepływie Q d = 10,00 m 3 /h i rozstawie króćców przyłączeniowych = 130 mm, produkcji METRIX S.A. Tczew, oddzielny dla kaŝdego lokalu 9.5. Obliczenie przewodów instalacji wewnętrznej Przedszkole Obliczenia przeprowadzono przy załoŝeniu, Ŝe suma strat ciśnienia na odcinkach poziomych nie moŝe przekroczyć wartości: H = 15,00 mm s.w., P = 150 Pa. Obliczenie instalacji zestawiono w tabeli. Obliczona strata ciśnienia z gazomierzem wynosi: - strata ciśnienia gazomierza przy Q max wynosi 100 Pa H = 88, ,00 = 188,99 Pa Ciśnienie wylotowe przed przyborami wynosi: H = 2.000,00 188,99 = 1.811,01Pa - jest większe od wartości minimalnej równej H min = 1.600,00 Pa = 160,0 mm s.w. Ciśnienie gazu w za reduktorem gazu winno wynosić minimum P = 1,8 2,5 kpa

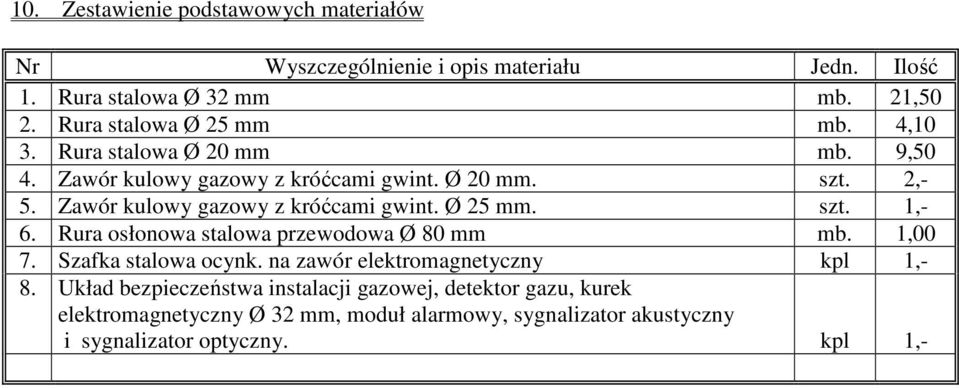

10 10. Zestawienie podstawowych materiałów Nr Wyszczególnienie i opis materiału Jedn. Ilość 1. Rura stalowa Ø 32 mm mb. 21,50 2. Rura stalowa Ø 25 mm mb. 4,10 3. Rura stalowa Ø 20 mm mb. 9,50 4. Zawór kulowy gazowy z króćcami gwint. Ø 20 mm. szt. 2,- 5. Zawór kulowy gazowy z króćcami gwint. Ø 25 mm. szt. 1,- 6. Rura osłonowa stalowa przewodowa Ø 80 mm mb. 1,00 7. Szafka stalowa ocynk. na zawór elektromagnetyczny kpl 1,- 8. Układ bezpieczeństwa instalacji gazowej, detektor gazu, kurek elektromagnetyczny Ø 32 mm, moduł alarmowy, sygnalizator akustyczny i sygnalizator optyczny. kpl 1,-
