1 PROJEKT WYKONAWCZY STADIUM DOKUMENTACJI INWESTOR Instalacje elektryczne BRANŻA Wspólnota Mieszkaniowa ul. Nowotomyska 5,7,i Poznań ZLECAJĄCY MIEJSKIE PRZEDSIEBIORSTWO GOSPODARKI MIESZKANIOWEJ ul. Rybaki 18A Poznań OBIEKT Budynek mieszkalny wielorodzinny ul. Nowotomyska 5,7,i Poznań TEMAT: Projekt remontu wewnętrznych linii zasilających i instalacji elektrycznych administracyjnych w budynku mieszkalnym wielorodzinnym BRANŻA STANOWISKO NAZWISKO NUMER UPRAWNIEŃ PODPIS instalacje elektryczne projektant inż. Eugeniusz Greczka 58/78/PW instalacje elektryczne opracowujący mgr inż. Tomasz Bartecki POZNAŃ PAŹDZIERNIK 2015 R.

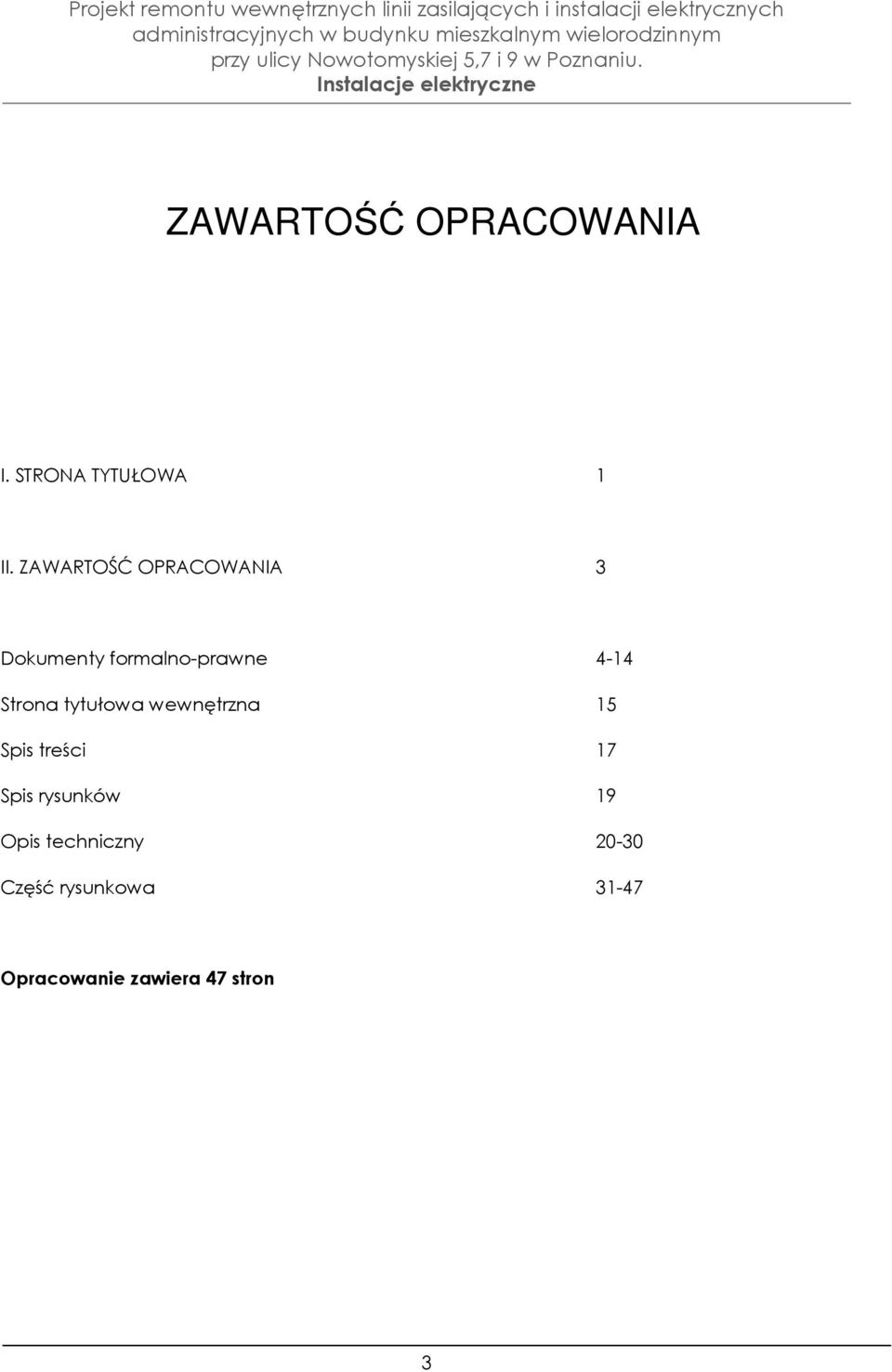

2 ZAWARTOŚĆ OPRACOWANIA I. STRONA TYTUŁOWA 1 II. ZAWARTOŚĆ OPRACOWANIA 3 Dokumenty formalno-prawne 4-14 Strona tytułowa wewnętrzna 15 Spis treści 17 Spis rysunków 19 Opis techniczny Część rysunkowa Opracowanie zawiera 47 stron 3

3 4

4 5

5 6

6 7

7 8

8 9

9 10

10 11

11 12

12 13

13 14

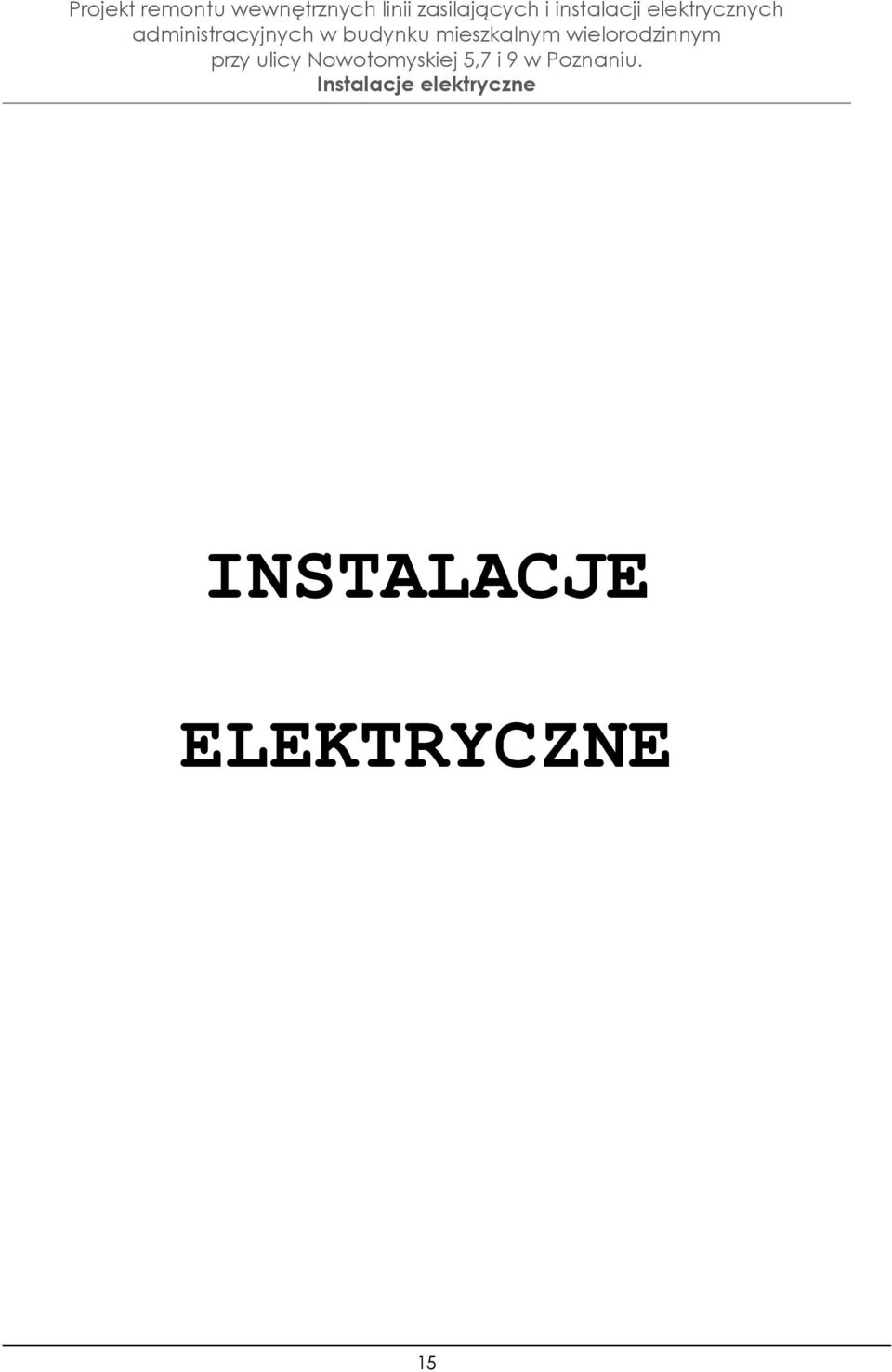

14 INSTALACJE ELEKTRYCZNE 15

15 16

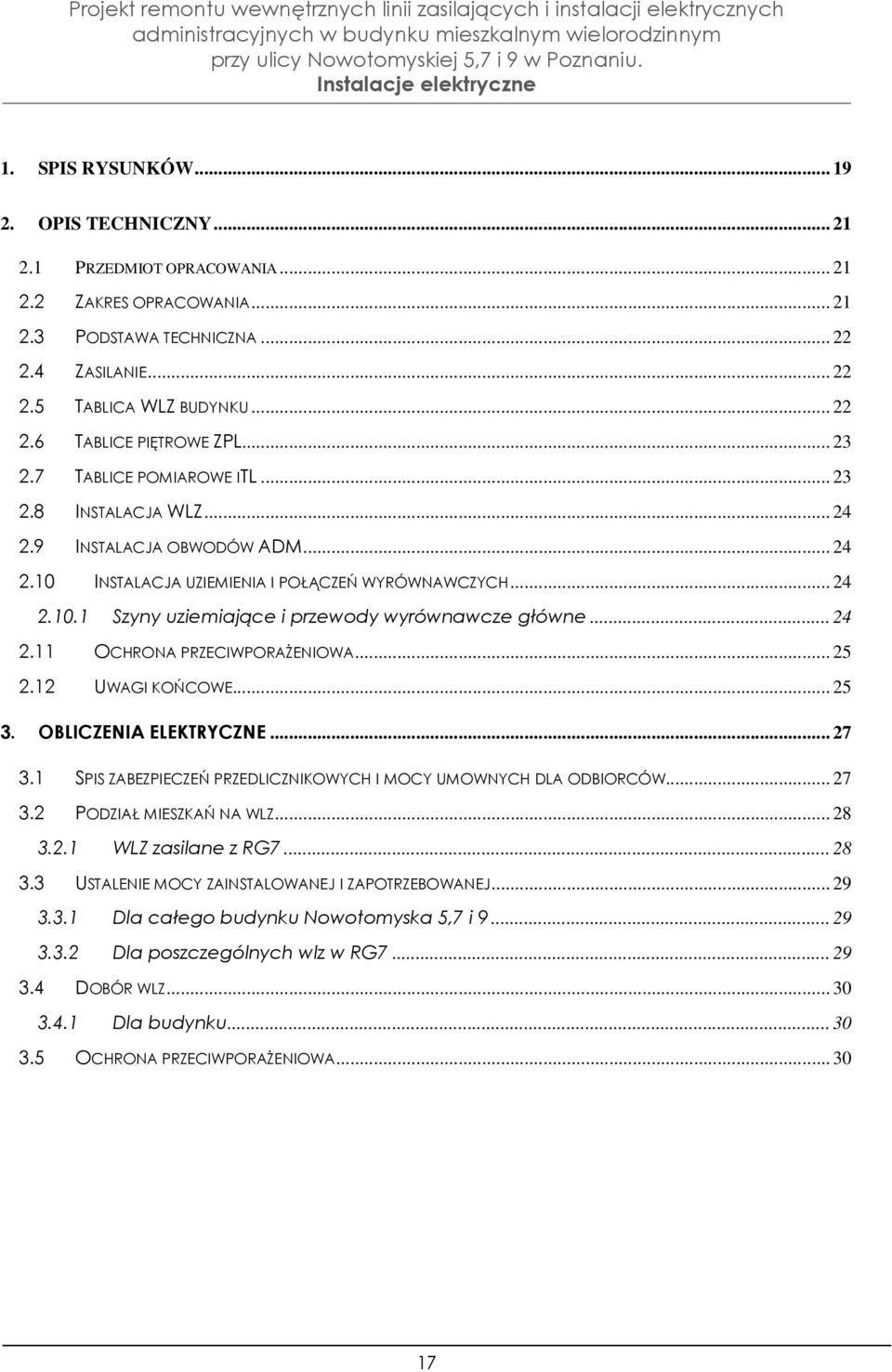

16 1. SPIS RYSUNKÓW OPIS TECHNICZNY PRZEDMIOT OPRACOWANIA ZAKRES OPRACOWANIA PODSTAWA TECHNICZNA ZASILANIE TABLICA WLZ BUDYNKU TABLICE PIĘTROWE ZPL TABLICE POMIAROWE ITL INSTALACJA WLZ INSTALACJA OBWODÓW ADM INSTALACJA UZIEMIENIA I POŁĄCZEŃ WYRÓWNAWCZYCH Szyny uziemiające i przewody wyrównawcze główne OCHRONA PRZECIWPORAŻENIOWA UWAGI KOŃCOWE OBLICZENIA ELEKTRYCZNE SPIS ZABEZPIECZEŃ PRZEDLICZNIKOWYCH I MOCY UMOWNYCH DLA ODBIORCÓW PODZIAŁ MIESZKAŃ NA WLZ WLZ zasilane z RG USTALENIE MOCY ZAINSTALOWANEJ I ZAPOTRZEBOWANEJ Dla całego budynku Nowotomyska 5,7 i Dla poszczególnych wlz w RG DOBÓR WLZ Dla budynku OCHRONA PRZECIWPORAŻENIOWA

17 18

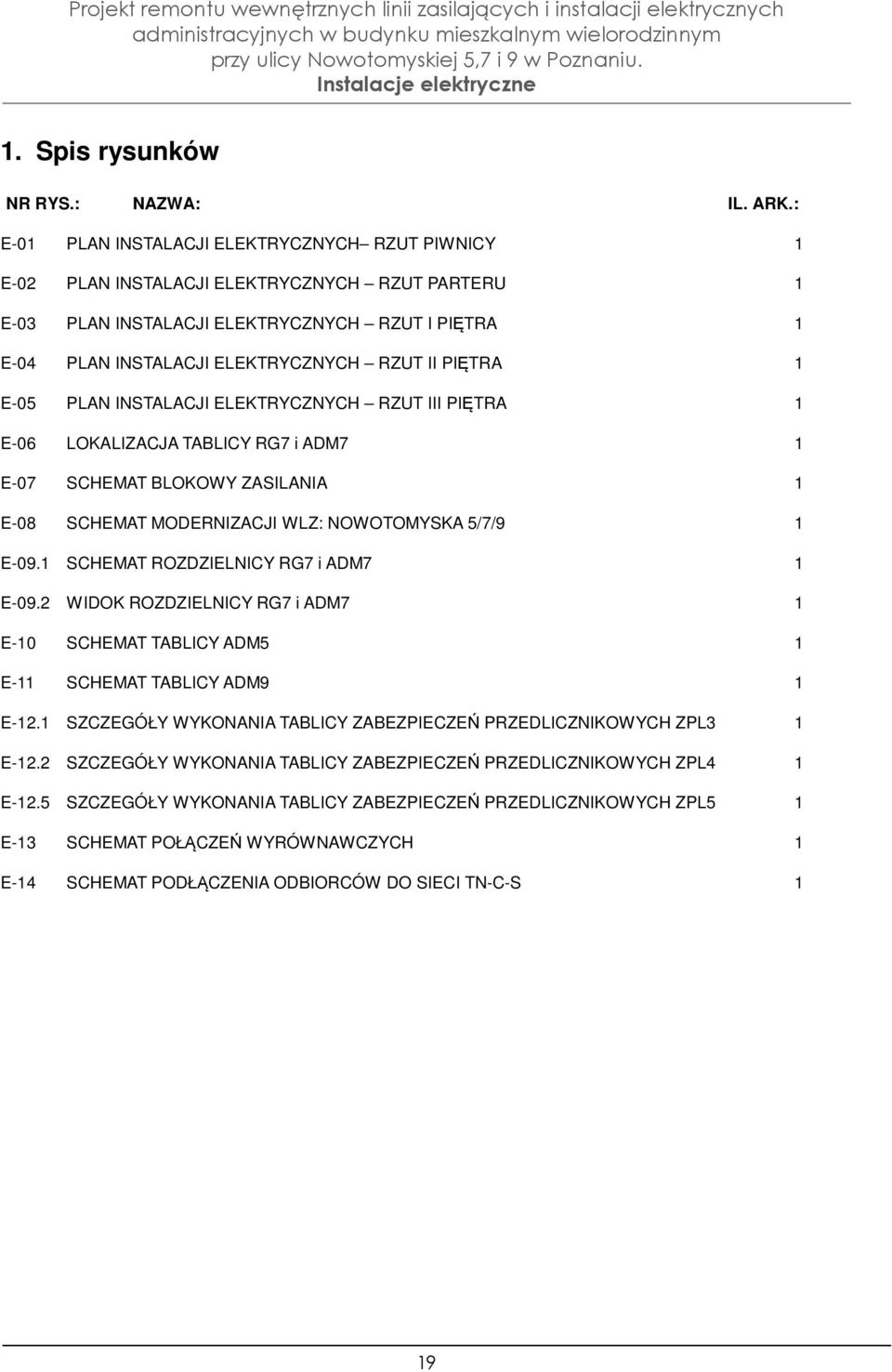

18 1. Spis rysunków NR RYS.: NAZWA: IL. ARK.: E-01 PLAN INSTALACJI ELEKTRYCZNYCH RZUT PIWNICY 1 E-02 PLAN INSTALACJI ELEKTRYCZNYCH RZUT PARTERU 1 E-03 PLAN INSTALACJI ELEKTRYCZNYCH RZUT I PIĘTRA 1 E-04 PLAN INSTALACJI ELEKTRYCZNYCH RZUT II PIĘTRA 1 E-05 PLAN INSTALACJI ELEKTRYCZNYCH RZUT III PIĘTRA 1 E-06 LOKALIZACJA TABLICY RG7 i ADM7 1 E-07 SCHEMAT BLOKOWY ZASILANIA 1 E-08 SCHEMAT MODERNIZACJI WLZ: NOWOTOMYSKA 5/7/9 1 E-09.1 SCHEMAT ROZDZIELNICY RG7 i ADM7 1 E-09.2 WIDOK ROZDZIELNICY RG7 i ADM7 1 E-10 SCHEMAT TABLICY ADM5 1 E-11 SCHEMAT TABLICY ADM9 1 E-12.1 SZCZEGÓŁY WYKONANIA TABLICY ZABEZPIECZEŃ PRZEDLICZNIKOWYCH ZPL3 1 E-12.2 SZCZEGÓŁY WYKONANIA TABLICY ZABEZPIECZEŃ PRZEDLICZNIKOWYCH ZPL4 1 E-12.5 SZCZEGÓŁY WYKONANIA TABLICY ZABEZPIECZEŃ PRZEDLICZNIKOWYCH ZPL5 1 E-13 SCHEMAT POŁĄCZEŃ WYRÓWNAWCZYCH 1 E-14 SCHEMAT PODŁĄCZENIA ODBIORCÓW DO SIECI TN-C-S 1 19

19 20

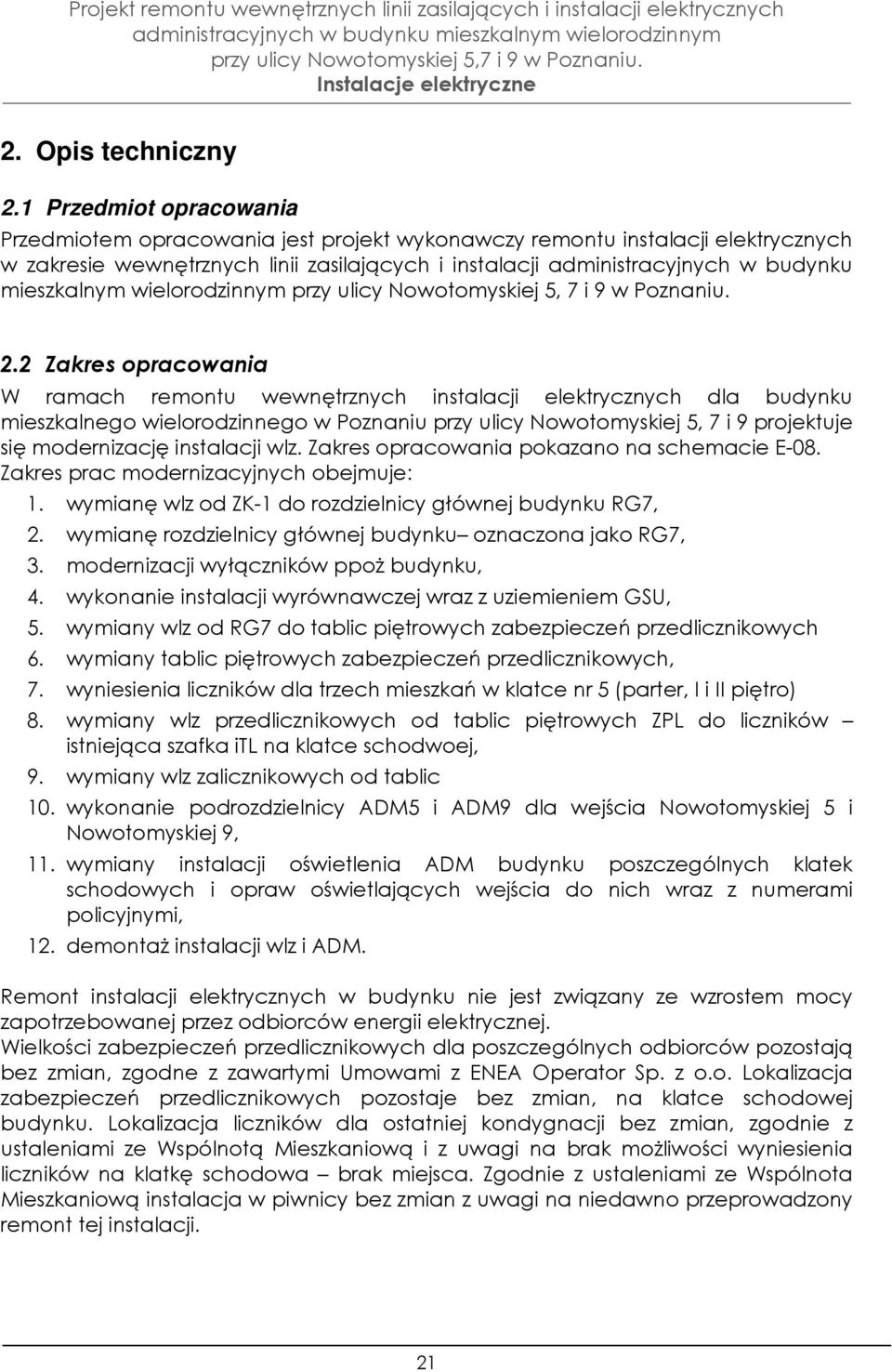

20 2. Opis techniczny 2.1 Przedmiot opracowania Przedmiotem opracowania jest projekt wykonawczy remontu instalacji elektrycznych w zakresie wewnętrznych linii zasilających i instalacji administracyjnych w budynku mieszkalnym wielorodzinnym przy ulicy Nowotomyskiej 5, 7 i 9 w Poznaniu. 2.2 Zakres opracowania W ramach remontu wewnętrznych instalacji elektrycznych dla budynku mieszkalnego wielorodzinnego w Poznaniu przy ulicy Nowotomyskiej 5, 7 i 9 projektuje się modernizację instalacji wlz. Zakres opracowania pokazano na schemacie E-08. Zakres prac modernizacyjnych obejmuje: 1. wymianę wlz od ZK-1 do rozdzielnicy głównej budynku RG7, 2. wymianę rozdzielnicy głównej budynku oznaczona jako RG7, 3. modernizacji wyłączników ppoż budynku, 4. wykonanie instalacji wyrównawczej wraz z uziemieniem GSU, 5. wymiany wlz od RG7 do tablic piętrowych zabezpieczeń przedlicznikowych 6. wymiany tablic piętrowych zabezpieczeń przedlicznikowych, 7. wyniesienia liczników dla trzech mieszkań w klatce nr 5 (parter, I i II piętro) 8. wymiany wlz przedlicznikowych od tablic piętrowych ZPL do liczników istniejąca szafka na klatce schodwoej, 9. wymiany wlz zalicznikowych od tablic 10. wykonanie podrozdzielnicy ADM5 i ADM9 dla wejścia Nowotomyskiej 5 i Nowotomyskiej 9, 11. wymiany instalacji oświetlenia ADM budynku poszczególnych klatek schodowych i opraw oświetlających wejścia do nich wraz z numerami policyjnymi, 12. demontaż instalacji wlz i ADM. Remont instalacji elektrycznych w budynku nie jest związany ze wzrostem mocy zapotrzebowanej przez odbiorców energii elektrycznej. Wielkości zabezpieczeń przedlicznikowych dla poszczególnych odbiorców pozostają bez zmian, zgodne z zawartymi Umowami z ENEA Operator Sp. z o.o. Lokalizacja zabezpieczeń przedlicznikowych pozostaje bez zmian, na klatce schodowej budynku. Lokalizacja liczników dla ostatniej kondygnacji bez zmian, zgodnie z ustaleniami ze Wspólnotą Mieszkaniową i z uwagi na brak możliwości wyniesienia liczników na klatkę schodowa brak miejsca. Zgodnie z ustaleniami ze Wspólnota Mieszkaniową instalacja w piwnicy bez zmian z uwagi na niedawno przeprowadzony remont tej instalacji. 21

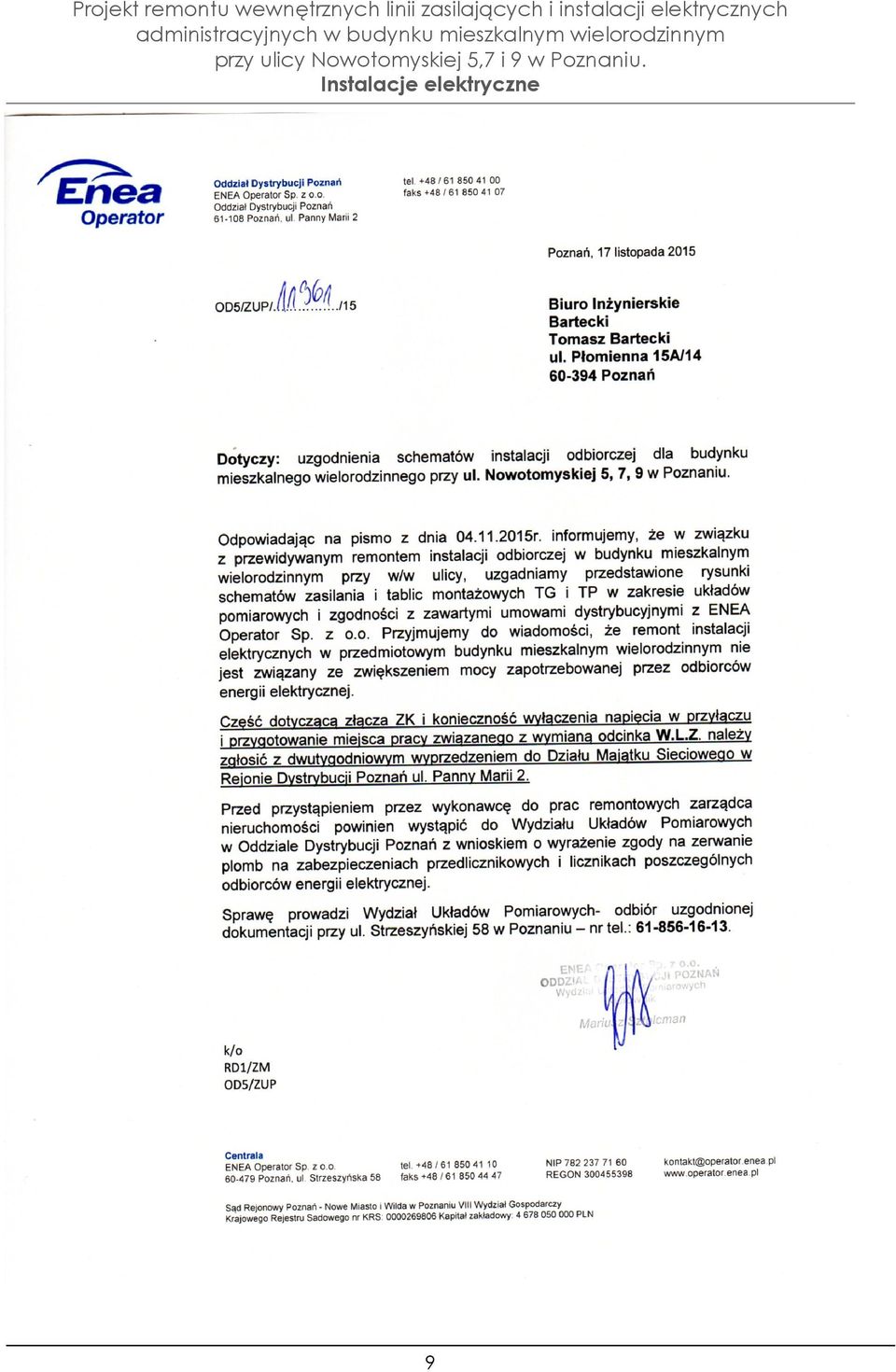

21 2.3 Podstawa techniczna Projekt wykonano na podstawie: 1. Wizja lokalna. 2. Obowiązujące normy i przepisy prawa budowlanego. 3. Uzgodnienie z Enea Operator Sp. z o.o. Oddział Dystrybucji Poznań schematów instalacji odbiorczej budynku pismo znak OD5/ZUP/11361/15 z dnia 17 listopada 2015 roku. 4. Pięcioletni przegląd instalacji elektrycznej dla budynku Szamotulska opracowanie ALBIK Rafał Skrzypczak r. 5. Umowa/zlecenie o wykonanie prac projektowych 6. Załącznik do Umowy/zlecenia Wytyczne do projektów na wymianę instalacji elektrycznej w budynkach wspólnot mieszkaniowych. 2.4 Zasilanie Budynek mieszkalny zasilany jest ze złącza kablowego, wolnostojącego, typu ZK1 umieszczonego przy wejściu do budynku Nowotomyskiej 7. Zasilanie wprowadzone będzie do projektowanej rozdzielnicy głównej budynku RG7, z której zasilani są wszyscy odbiorcy. Schemat zasilania pokazano na rysunku E-08. Do rozdzielnicy głównej, oznaczonej jako RG7, układ zasilania będzie wykonany jako TN-C /czteroprzewodowy/, a od RG7 jako TN-S /pięcioprzewodowy i trójprzewodowy/. Z uwagi na istniejące instalacje w mieszkaniach w układzie TN-C podłączenia mieszkań należy dokonywać zgodnie ze schematem E-14. Wykonawca robót zobowiązany jest do zawiadomienia właścicieli i ENEA o zamiarze rozpoczęcia prac z wyprzedzeniem nie mniejszym niż dwa tygodnie przed rozpoczęciem prac. Wszelkie prace łączeniowe wykonać należy w porozumieniu z ENEA Operator Sp. z o.o. OD Poznań. 2.5 Tablica WLZ budynku Na parterze klatki schodowej wejścia Nowotomyska 7, w miejscu istniejącej RG budynku, projektuje się posadowienie rozdzielnicy RG7. RG7 projektuje się wyposażyć w: - wyłącznik główny - pełniący rolę wyłącznika ppoż. budynku, - zabezpieczenia przeciwprzepięciowe klasy B, - rozłączniki bezpiecznikowe dla zabezpieczenia WLZ - licznik układu pomiarowo-rozliczeniowego ADM - zabezpieczenia obwodów ADM Wydzieloną część administracyjną projektuje się wyposażyć w: - rozłącznik główny; - zabezpieczenia podrozdzielnic ADM i ADM5 i ADM9; - zabezpieczenia gniazd w tablicy ADM; - zabezpieczenia gniazda na strychu (CCTV); 22

22 - zabezpieczenie domofonu; - zabezpieczenie aparatury TV kablowej; - zabezpieczenia oświetlenia klatki; - zabezpieczenie oświetlenia nr policyjnego i oświetlenia wejść; - inne zabezpieczenia; Na zasilaniu tablicy ADM zabudowany będzie wyłącznik główny typu FR A, a na odpływach obwodów administracyjnych wyłączniki instalacyjne. Schemat RG7 pokazano na rysunku E-09. Rozdzielnicę oznaczoną projektowo RG7, wykonać na zamówienie, dopuszcza się szafki dowolnego producenta posiadające wymagane atesty, np. firma RADZIKOWSKI. 2.6 Tablice piętrowe ZPL Projektuje się wymianę piętrowych tablic zabezpieczeń przedlicznikowych. W miejscach istniejących tablic piętrowych projektuje się zamontowanie szafki zabezpieczeń przedlicznikowych wykonanej zgodnie ze schematem E-08 oraz E-12.1, E-12.2 i E Tablice piętrowe wykonać na zamówienie, dopuszcza się szafki dowolnego producenta posiadające wymagane atesty, np. firma RADZIKOWSKI. Do projektowanych zabezpieczeń przedlicznikowych w tablicach piętrowych należy podłączyć istniejące wlz przedlicznikowe poszczególnych mieszkań. Podłączeń należy wykonać zgodnie ze schematem E-14, uwzgledniającym układ połączeń mieszkania (TN-S lub TN-C). Wykonawca zobowiązany jest przed podłączeniem sprawdzić układ połączeń podłączanego odbiorcy. W projekcie podano układy połączeń na podstawie wykonanego przez firmę ALBIK przeglądu pięcioletniego instalacji elektrycznych. 2.7 Tablice pomiarowe Na klatkach schodowych od kondygnacji parteru do II piętra, znajdują się szafki dla układów pomiarowych, na III kondygnacji liczniki znajdują się w mieszkaniach. Istniejące szafki pomiarowe projektowo oznaczono jako (wnęka z drzwiami). Tablice pozostawić bez zmian. Trzy mieszkania w klatce nr 5 od kondygnacji parteru do III piętra mają układy pomiarowe w mieszkaniach. Projektuje się wyniesienie tych układów pomiarowych do istniejących szafek na poszczególnych kondygnacjach. Do wynoszonych liczników energii elektrycznej w tablicach licznikowych należy podłączyć wlz przedlicznikowe wyprowadzone z ZPL i wlz zalicznikowe w kierunku mieszkań mieszkań. Podłączeń należy wykonać zgodnie ze schematem E-14, uwzgledniającym układ połączeń mieszkania (TN-S lub TN-C). Wykonawca zobowiązany jest przed podłączeniem sprawdzić układ połączeń podłączanego odbiorcy. W projekcie podano układy połączeń na podstawie wykonanego przez firmę ALBIK przeglądu pięcioletniego instalacji elektrycznych. 23

23 2.8 Instalacja WLZ Projektuje się wymianę WLZ w budynku. Zaprojektowano wykonanie: -jednego WLZ na potrzeby mieszkań w wejściu Nowotomyska 5, -jednego WLZ na potrzeby mieszkań w wejściu Nowotomyska 7, -jednego WLZ na potrzeby mieszkań w wejściu Nowotomyska 9, Linie wlz prowadzić w piwnicy budynku w rurach ochronnych typu AROT VA 50mm montowanych do ścian lub stropu za pomocą metalowych uchwytów skręcanych. Uchwyty skręcane montować minimum co 1,0m. W pozostałej części budynku projektowane wlz prowadzić w rurach ochronnych typu ICTA mm pod tynkiem. Instalację wlz przedlicznikowych od ZPL do liczników wykonać przewodem YDYżo 3x6mm 2. Szczegóły pokazano na rysunkach E-01-E Instalacja obwodów ADM Obwody administracyjne zasilane będą z tablicy ADM zabudowanej w rozdzielnicy RG86 na parterze klatki schodowej oraz dla klatek Nowotomyska 5 i Nowotomyska 9 w podrozdzielniach ADM5 i ADM9. Instalacja oświetleniowa klatek schodowych oraz wykonana będzie jako podtynkowa z osprzętem podtynkowym. Przewody pomiędzy piętrami prowadzić podtynkowo w rurze instalacyjnej. Instalację oświetleniową klatek schodowych wykonać przewodem YDYtżo 3x1,5. Zamontować oprawy LED z zintegrowanym czujnikiem ruchu o mocy minimum 17W, IP44, IK10, Tc= K, klosz matowy PC z zintegrowanym czujnikiem ruchu. Szczegóły pokazano na rysunkach E-01-E Instalacja uziemienia i połączeń wyrównawczych Szyny uziemiające i przewody wyrównawcze główne Główną szynę uziemiającą GSU zaprojektowano w RG7. Przewody wyrównawcze przyłączyć do szyn uziemiających wykonanych i zainstalowanych w taki sposób, aby łatwa była ich okresowa kontrola. Do głównej szyny uziemiającej należy przyłączyć: projektowane uziemienie połączone z pilonami przez wtynkową skrzynkę probierczą SP umieszczoną na elewacji; szyna PE rozdzielnicy głównej; metalowe główne rurociągi wodne wchodzące do obiektu; metalowe instalacje gazu wchodzące do budynku; metalowe instalacje sanitarne inne niż wymienione powyżej. Połączenia wyrównawcze główne należy wykonać przewodami miedzianymi LgYżo 1x25mm2 w izolacji żółtozielonej. 24

24 Połączenia wyrównawcze lokalne z metalowymi instalacjami przyłączy należy wykonać przewodami miedzianymi LgYżo 1x6mm2 w izolacji żółtozielonej. Pilony uziemienia należy wbijać maksymalnie 10cm od ściany budynku we wskazanych na planie miejscach. Rezystancja uziemienia nie może przekraczać 30Ω. Szczegóły pokazano na rysunku E Ochrona przeciwporażeniowa Ochronę podstawową (przed dotykiem bezpośrednim) w instalacji 0,4kV stanowią: - izolacja części czynnych - obudowy (osłony) części czynnych. Ochronę dodatkową (przed dotykiem pośrednim) w instalacji 0,4kV stanowią samoczynne wyłączenie zasilania w czasie 0,4sek. Dodatkowo zaprojektowano na zasilaniu obwody dla gniazd wtykowych wyłącznik różnicowoprądowy o prądzie różnicowym 30mA. Instalację zaprojektowano w układzie TN-C-S, z rozdziałem przewodów neutralnego N i ochronnego PE w RG Uwagi końcowe - prace montażowe wykonać zgodnie z obowiązującymi normami i przepisami oraz wytycznymi producentów, - wszystkie materiały niespełniające wymagań ustalonych w dokumentacji zostaną przez inwestora odrzucone, - po zakończeniu robót montażowych dokonać niezbędnych badań i pomiarów, a protokoły z ich wynikami przekazać użytkownikowi urządzeń w czasie odbioru ostatecznego, - przy wykonywaniu robót należy, stosować wyroby dopuszczone do obrotu i stosowania w budownictwie. Są to wyroby, dla których wydano certyfikaty na znak bezpieczeństwa lub deklaracje zgodności z PN lub aprobaty techniczne (art. 10 Prawo Budowlane), - wykonawca robót zobowiązany jest do zawiadomienia właścicieli i użytkowników oraz branż budowlanych i gestorów sieci o zamiarze rozpoczęcia prac, z wyprzedzeniem nie mniejszym niż 2 tygodnie oraz zapewnić nadzór nad robotami na żądanie wyrażone w uzgodnieniu - przed przystąpieniem do prac, wykonawca powinien przewidzieć wykonanie odpowiednich pomiarów sprawdzających i identyfikujących ewentualne inne nie zinwentaryzowane obwody lub odbiorniki energii, - projekt obejmuje swym opracowaniem instalacje zinwentaryzowane podczas wizji lokalnej. 25

25 26

26 3. OBLICZENIA ELEKTRYCZNE 3.1 Spis zabezpieczeń przedlicznikowych i mocy umownych dla odbiorców Adres: NOWOTOMYSKA 5 Licznik Moc Nr mieszkania: Faza: Taryfa: Zabezpieczenie: Typ: Numer: Przył.: Umowna: 1 1 G11 25 A G11 25 A G11 16 ME G11 20 A G11 25 A G11 16 A G11 25 A G11 16 ME G11 20 A G11 16 ME G A52d G11 16 A Adres: NOWOTOMYSKA 7 Licznik Moc Nr mieszkania: Faza: Taryfa: Zabezpieczenie: Typ: Numer: Przył.: Umowna: ADM 1 G A8d GARAŻ 3 G11 20 C114KR GARAŻ 1 G11 20 A PEC 1 G11 20 A G11 16 A G11 16 A G11 16 A G11 25 A G11 16 A G11 16 A G11 16 A G EA52rn/ G11 16 A G11 16 A G11 16 A G11 16 A G11 16 ME G11 16 A G11 32 C114U

27 Uwaga: Projekt remontu wewnętrznych linii zasilających i instalacji elektrycznych Mieszkanie nr 4 w klatce Nowotomyska 7 ma zdemontowany układ pomiarowy. Adres: NOWOTOMYSKA 9 Licznik Moc Nr mieszkania: Faza: Taryfa: Zabezpieczenie: Typ: Numer: Przył.: Umowna: 1 1 G11 16 A G11 16 A G11 16 A G11 16 A G11 16 A G11 16 A G11 16 A G11 16 A G11 16 A G11 16 A49U G11 16 CM160xhf G11 20 A G11 16 A G11 16 ME P11 16 A Podział mieszkań na wlz WLZ zasilane z RG7 WLZ Nowotomyska 7 Nowotomyska 5 Nowotomyska 9 WLZ 1 WLZ 2 WLZ 3 m1-m16 m1-m12 m1-m15 28

28 3.3 Ustalenie mocy zainstalowanej i zapotrzebowanej Dla całego budynku Nowotomyska 5,7 i 9 Pi kj Pz kw - kw Mieszkania - 43szt ADM Garaż Garaż PEC SUMA 240 0, PZ moc zapotrzebowana WLZ Pi moc zainstalowana WLZ kj współczynnik jednoczesności dla N mieszkań na jednej wlz Dla poszczególnych wlz w RG7 Mieszkania Nowotomyska 5 (12 liczników) Mieszkania Nowotomyska 7 (16 liczników) Mieszkania Nowotomyska 9 (15 liczników) Pi kj Pz kw - kw WLZ WLZ WLZ ADM WLZ GARAŻ WLZ GARAŻ WLZ PEC WLZ SUMA PZ moc zapotrzebowana WLZ Pi moc zainstalowana WLZ kj współczynnik jednoczesności dla N mieszkań na jednej wlz 29

29 3.4 Dobór wlz Dla budynku Pi liczba odbiorców kj Pz Ib Zabezp. Kabel [kw] [-] [-] [kw] [A] [A] [mm2] ZK1 Nowotomyska z ADM+ 2xgaraż+ 1xPEC x YKY 1x120mm2 WLZ 2 (W2) xYKY 1x25mm2 WLZ 1 (W1) xYKY 1x25mm2 WLZ 3 (W3) xYKY 1x25mm2 WLZ 4 ADM (W4) YDY 5x6mm2 WLZ 5 (W5) Garaż Istniejący bez zmian WLZ 6 (W6) Garaż Istniejący bez zmian WLZ 7 (W7) PEC Istniejący bez zmian Uwaga: Wszystkie wlz przedlicznikowe mieszkań od zabezpieczeń przedlicznikowych do liczników i dalej do tablic mieszkaniowych wykonać zgodnie z wytycznymi MPGM przewodami pięciożyłowymi, projektuje się zastosować przewody typu YDYżo 5x6mm 2. Zabezpieczenia przedlicznikowe odbiorców mieszkaniowych zaprojektowano dla wszystkich odbiorców z zastosowaniem podstaw bezpiecznikowych jednopolowych (podstawa 1P/D02 prod. ETI). Prądy znamionowe wkładek zabezpieczeń przedlicznikowych jak i określenie czy odbiorca jest zasilany jednofazowo czy trójfazowo określono w tabeli w pkt. 3.1 oraz na schemacie. W przypadku odbiorców jednofazowych podłączyć tylko i wyłącznie wskazaną w projekcie fazę. Prąd znamionowy zabezpieczenia w złączu wyliczono na podstawie założeń o maksymalnym poborze mocy (do obliczeń przyjęto na każde mieszkanie moc zamówioną Pu=4kW). 3.5 Ochrona przeciwporażeniowa Zaprojektowano dodatkową ochronę przed porażeniem metodą samoczynnego wyłączenia zasilania. Zgodnie z wykonanymi obliczeniami warunek ten został w projektowanej instalacji spełniony. Obliczenia zostały włączone do egzemplarza archiwalnego projektu. Podstawowe obliczenia dla projektowanych obwodów umieszczona na rysunku E

30 NOWOTOMYSKA 7 RG7 + ADM7 (Szkic 1.) + TL ADM [ ] DO POZOSTAWIENIA BEZ ZMIAN DO PROJ. ROZDZILENICY ADM7 NOWOTOMYSKA 5 ADM5 ADM7/2 CZ TL [ ] ADM7/2 + TL PEC [ ] CZ NOWOTOMYSKA 9 ADM9 DO POZOSTAWIENIA BEZ ZMIAN ADM7/2 DO PROJ. ROZDZILENICY ADM7 CZ ZK M5 NOWOTOMYSKA 5 / 2 TL [ ] NOWOTOMYSKA 7 / 4 brak licznika NOWOTOMYSKA 5 / 1 TL [ ] NOWOTOMYSKA 7 / 3 TL [ ] WLZ5 WLZ9 WLZ7 ADM5 ADM9 2x pwlz, pt 2x pwlz, pt 2x pwlz, pt NOWOTOMYSKA 7 / 2 TL [ ] NOWOTOMYSKA 9 / 4 TL [ ] NOWOTOMYSKA 9 / 2 TL [ ] NOWOTOMYSKA 7 / 1 TL [ ] NOWOTOMYSKA 9 / 3 TL [ ] NOWOTOMYSKA 9 / 1 TL [ ] NOWOTOMYSKA 5 / 3 TL [ ] PROJEKTOWANA LOKALIZACJA W ZPL ZPL LZ 9 7 LZ W ZPL LZ 5 NOWOTOMYSKA 5 / 3 TL [ ] DO PRZENIESIENIA 2x pwlz, pt AD 3x pwlz, pt AD M5 W Zestawienie danych z projektu Blok Nazwa Blok Nazwa O1 - Oprawa LED min. 17W, IP44, IK10, Tc max. 4000K, preferowana NRP Czujnik zmierzchowy w obudowie hermetycznej, F & F PLUS RGx 1 szt. 3 szt. ZPL 3 szt. 7 szt. 3 szt. wg SCHEMATU MODERNIZACJI WLZ W LZ W LZ CZ 8 / 3 szt. 3 szt. ADMx 2 szt. pwlz pt prowadzony podtynkowo (pt) w rurce ochronnej ICTA , wg SCHEMATU MODERNIZACJI WLZ STAN PROJEKTOWANY ISTN. TL [ ] Przycisk dzwonkowy, podtynkowy, z symbolem "dzwonek", SKRZYNKA ZE 11 szt. M5 AD AD M5 nr upr. 58/78/PW WKP/IE/1307/01 W LZ 7 W W LZ LZ 5 9 ADM9 WLZ9 WLZ7 WLZ5 ADM5 Zestawienie danych z projektu Nazwa LZ wg SCHEMATU MODERNIZACJI WLZ W W LZ Blok WLZ nt Trasa kablowa WLZ - odcinek poziomy, w rurach ochronnych VA 50 w piwnicy, prowadzone natynkowo (nt) na uchwytach metalowych, 75 mb Rurki ochronne typu RB Special 32 dla instalacji w piwnicy, 75 mb UWAGA: nr upr. 58/78/PW WKP/IE/1307/01

31 3x pwlz, pt NOWOTOMYSKA 5 / 7 TL [ ] NOWOTOMYSKA 7 / 11 TL [ ] 3x pwlz, pt 2x pwlz, pt NOWOTOMYSKA 7 / 10 TL [ ] NOWOTOMYSKA 9 / 12 TL [ ] 2x pwlz, pt NOWOTOMYSKA 9 / 10 TL [ ] NOWOTOMYSKA 7 / 9 TL [ ] NOWOTOMYSKA 9 / 11 TL [ ] NOWOTOMYSKA 9 / 9 TL [ ] 2x pwlz, pt NOWOTOMYSKA 5 / 9 TL [ ] DO PRZENIESIENIA NOWOTOMYSKA 5 / 8 TL [ ] NOWOTOMYSKA 7 / 16 TL [ ] NOWOTOMYSKA 7 / 12 TL [ ] ZPL ZPL Z7 LZ 9 L W W ZPL NOWOTOMYSKA 5 / 9 TL [ ] PROJEKTOWANA LOKALIZACJA W LZ 5 Zestawienie danych z projektu Blok Nazwa O1 - Oprawa LED min. 17W, IP44, IK10, Tc max. 4000K, preferowana LZ wg SCHEMATU MODERNIZACJI WLZ W pwlz pt prowadzony podtynkowo (pt) w rurce ochronnej ICTA , Przycisk dzwonkowy, podtynkowy, z symbolem "dzwonek", 11 szt. Nazwa ZPL 3 szt. 6 szt. NOWOTOMYSKA 5 / 5 TL [ ] NOWOTOMYSKA 7 / 8 TL [ ] NOWOTOMYSKA 5 / 4 TL [ ] NOWOTOMYSKA 7 / 7 TL [ ] 2x pwlz, pt LZ W NOWOTOMYSKA 7 / 6 TL [ ] NOWOTOMYSKA 9 / 8 TL [ ] NOWOTOMYSKA 9 / 6 TL [ ] NOWOTOMYSKA 7 / 5 TL [ ] NOWOTOMYSKA 9 / 7 TL [ ] NOWOTOMYSKA 9 / 5 TL [ ] 5 ZPL NOWOTOMYSKA 5 / 6 TL [ ] PROJEKTOWANA LOKALIZACJA ZPL Z9 W Nazwa O1 - Oprawa LED min. 17W, IP44, IK10, Tc max. 4000K, preferowana 8 szt. wg SCHEMATU MODERNIZACJI WLZ W LZ LZ W pwlz pt prowadzony podtynkowo (pt) w rurce ochronnej ICTA , Przycisk dzwonkowy, podtynkowy, z symbolem "dzwonek", Blok wg SCHEMATU MODERNIZACJI WLZ 11 szt. Nazwa ZPL 3 szt. 6 szt. ZPL Zestawienie danych z projektu Blok 2x pwlz, pt 2x pwlz, pt 7 NOWOTOMYSKA 5 / 6 TL [ ] DO PRZENIESIENIA 2x pwlz, pt 3x pwlz, pt nr upr. 58/78/PW WKP/IE/1307/01 LZ Blok wg SCHEMATU MODERNIZACJI WLZ W W LZ 8 szt. nr upr. 58/78/PW WKP/IE/1307/01 L

32 pwlz, pt pwlz, pt pwlz, pt NOWOTOMYSKA 5 / 12 TL [ ] WLZ5 ZPL NOWOTOMYSKA 5 / 10 TL [ ] pwlz, pt NOWOTOMYSKA 5 / 11 TL [ ] NOWOTOMYSKA 7 / 15 TL [ ] WLZ7 NOWOTOMYSKA 7 / 13 TL [ ] ZPL ZPL pwlz, pt NOWOTOMYSKA 7 / 14 TL [ ] NOWOTOMYSKA 9 / 15 TL [ ] NOWOTOMYSKA 9 / 14 TL [ ] WLZ9 NOWOTOMYSKA 9 / 13 TL [ ] Zestawienie danych z projektu Blok Nazwa Ilość pwlz pt WLZ WLZ O1 - Oprawa LED min. 17W, IP44, IK10, Tc max. 4000K, preferowana Tc= K, kolor biały, klosz matowy PC, nastropowa, z wbudowanym czujnikiem ruchu 360 Trasa kablowa WLZ - odcinek pionowy, prowadzony w dół / prowadzony w górę, w rurach ochronnych ICTA W okolicach instalacji gazowej prace prowadzić ze szczególną ostrożnością. Trasa kablowa pwlz: odcinek pomiędzy ZPL, a tablicą licznikową - prowadzony podtynkowo (pt) w rurce ochronnej ICTA , przejścia przez podciągi wykonywać min. 20cm od stropu, od strony przedsionka, a prace prowadzić ze szczególną ostrożnością - zwłaszcza w okolicach instalacji gazowiej 3 szt. wg SCHEMATU MODERNIZACJI WLZ wg SCHEMATU MODERNIZACJI WLZ Przycisk dzwonkowy, podtynkowy, z symbolem "dzwonek", montowany w istniejącej puszce 10 szt. ISTNIEJĄCA INFRASTRUKTURA ELEKTRYCZNA Blok Nazwa Ilość ZPL Projektowana tablica zabezpieczeń przedlicznikowych w miejscu istniejącej 3 szt. Istniejąca tablica licznikowa 9 szt. inż. Eugeniusz Greczka nr upr. 58/78/PW WKP/IE/1307/01 mgr inż. Tomasz Bartecki

33 SZKIC 1. - ISTNIEJĄCA SZAFKA DO LIKWIDACJI ISTNIEJĄCA SZAFKA DO LIKWIDACJI SZKIC 2. - PROJEKTOWANA RG7 + ADM7 10cm 10cm NADPROŻE TYPU NSB 110 PROJ. RG7 Z WYŁ. GŁÓWNYM W MIEJSCU ISTN. SZAFKI ADM7 + 4x TL: - ADM [ ] - GARAŻ 3F [ ] - GARAŻ 1F [ ] - PEC [ ] UWAGA: Nad projektowanym zespołem rozdzielnic RG/ADM należy zabudować nadproże typu NSB 110 prod. Murotherm. inż. Eugeniusz Greczka nr upr. 58/78/PW WKP/IE/1307/01 mgr inż. Tomasz Bartecki

34 ZK-1 NOWOTOMYSKA 7 YAKY 4x120 L=45m 4x 1x YKY 120 L=5m MST kVA inż. Eugeniusz Greczka nr upr. 58/78/PW WKP/IE/1307/01 mgr inż. Tomasz Bartecki

35 mgr inż. Tomasz Bartecki inż. Eugeniusz Greczka nr upr. 58/78/PW WKP/IE/1307/01

36 inż. Eugeniusz Greczka nr upr. 58/78/PW WKP/IE/1307/01 mgr inż. Tomasz Bartecki

37 160A F1 Q1 Q2 40A 700 inż. Eugeniusz Greczka nr upr. 58/78/PW WKP/IE/1307/01 mgr inż. Tomasz Bartecki

40 300 Ø50 Ø32 Ø32 15cm ,5 37, inż. Eugeniusz Greczka nr upr. 58/78/PW WKP/IE/1307/01 mgr inż. Tomasz Bartecki
