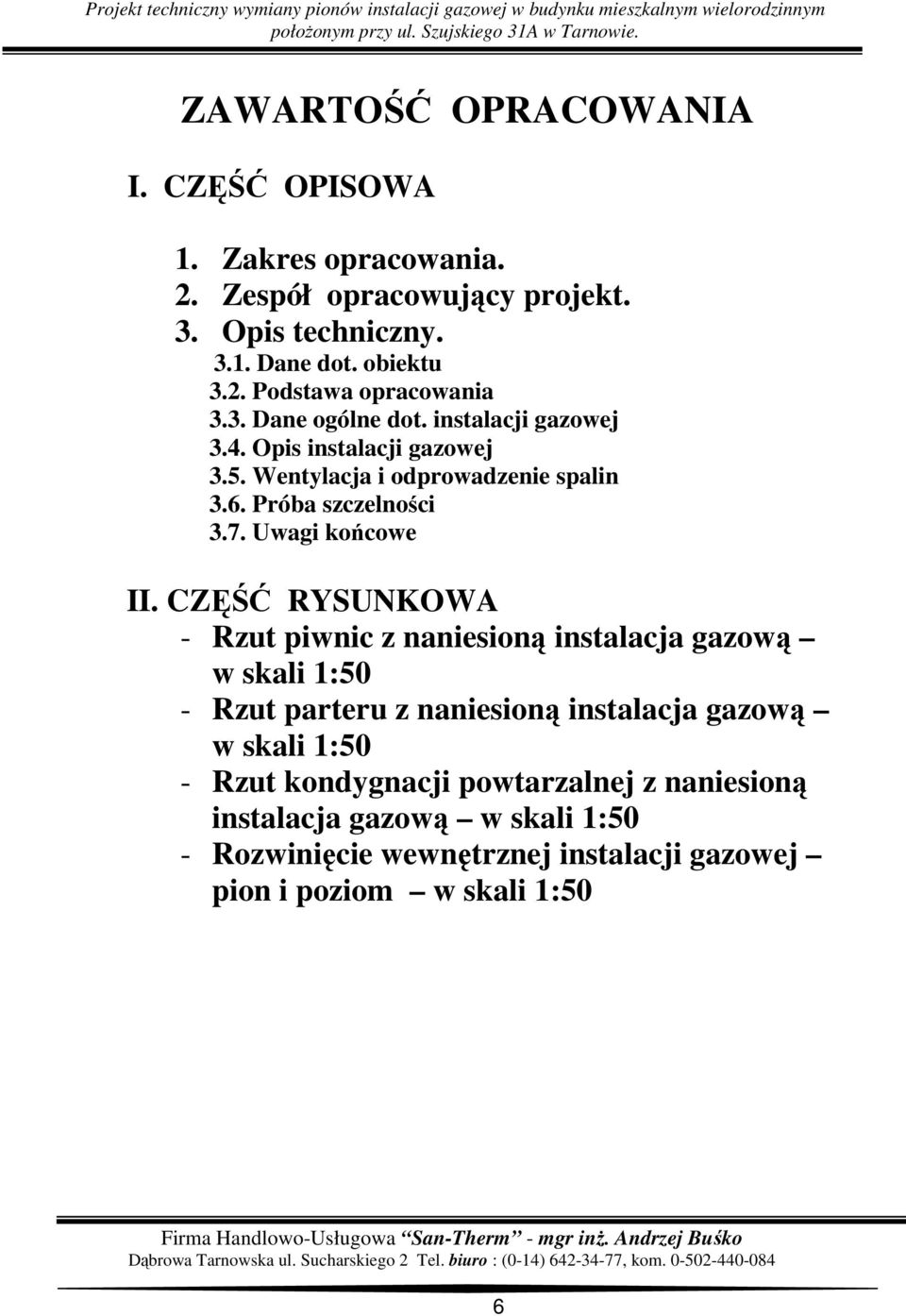

1 ZAWARTOŚĆ OPRACOWANIA I. CZĘŚĆ OPISOWA 1. Zakres opracowania. 2. Zespół opracowujący projekt. 3. Opis techniczny Dane dot. obiektu 3.2. Podstawa opracowania 3.3. Dane ogólne dot. instalacji gazowej 3.4. Opis instalacji gazowej 3.5. Wentylacja i odprowadzenie spalin 3.6. Próba szczelności 3.7. Uwagi końcowe II. CZĘŚĆ RYSUNKOWA - Rzut piwnic z naniesioną instalacja gazową w skali 1:50 - Rzut parteru z naniesioną instalacja gazową w skali 1:50 - Rzut kondygnacji powtarzalnej z naniesioną instalacja gazową w skali 1:50 - Rozwinięcie wewnętrznej instalacji gazowej pion i poziom w skali 1:50 6

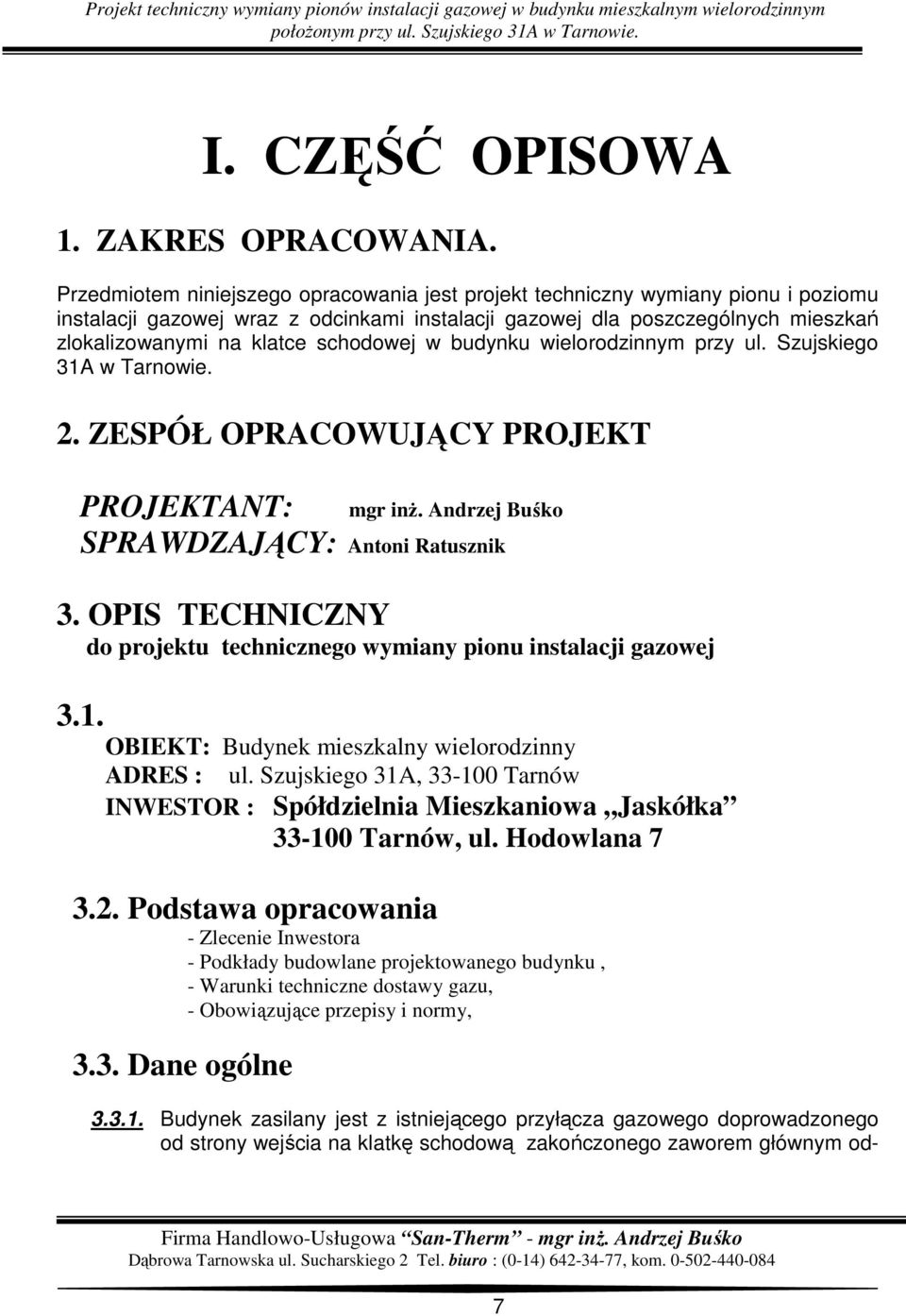

2 I. CZĘŚĆ OPISOWA 1. ZAKRES OPRACOWANIA. Przedmiotem niniejszego opracowania jest projekt techniczny wymiany pionu i poziomu instalacji gazowej wraz z odcinkami instalacji gazowej dla poszczególnych mieszkań zlokalizowanymi na klatce schodowej w budynku wielorodzinnym przy ul. Szujskiego 31A w Tarnowie. 2. ZESPÓŁ OPRACOWUJĄCY PROJEKT PROJEKTANT: mgr inż. Andrzej Buśko SPRAWDZAJĄCY: Antoni Ratusznik 3. OPIS TECHNICZNY do projektu technicznego wymiany pionu instalacji gazowej 3.1. OBIEKT: Budynek mieszkalny wielorodzinny ADRES : ul. Szujskiego 31A, Tarnów INWESTOR : Spółdzielnia Mieszkaniowa Jaskółka Tarnów, ul. Hodowlana Podstawa opracowania - Zlecenie Inwestora - Podkłady budowlane projektowanego budynku, - Warunki techniczne dostawy gazu, - Obowiązujące przepisy i normy, 3.3. Dane ogólne Budynek zasilany jest z istniejącego przyłącza gazowego doprowadzonego od strony wejścia na klatkę schodową zakończonego zaworem głównym od- 7

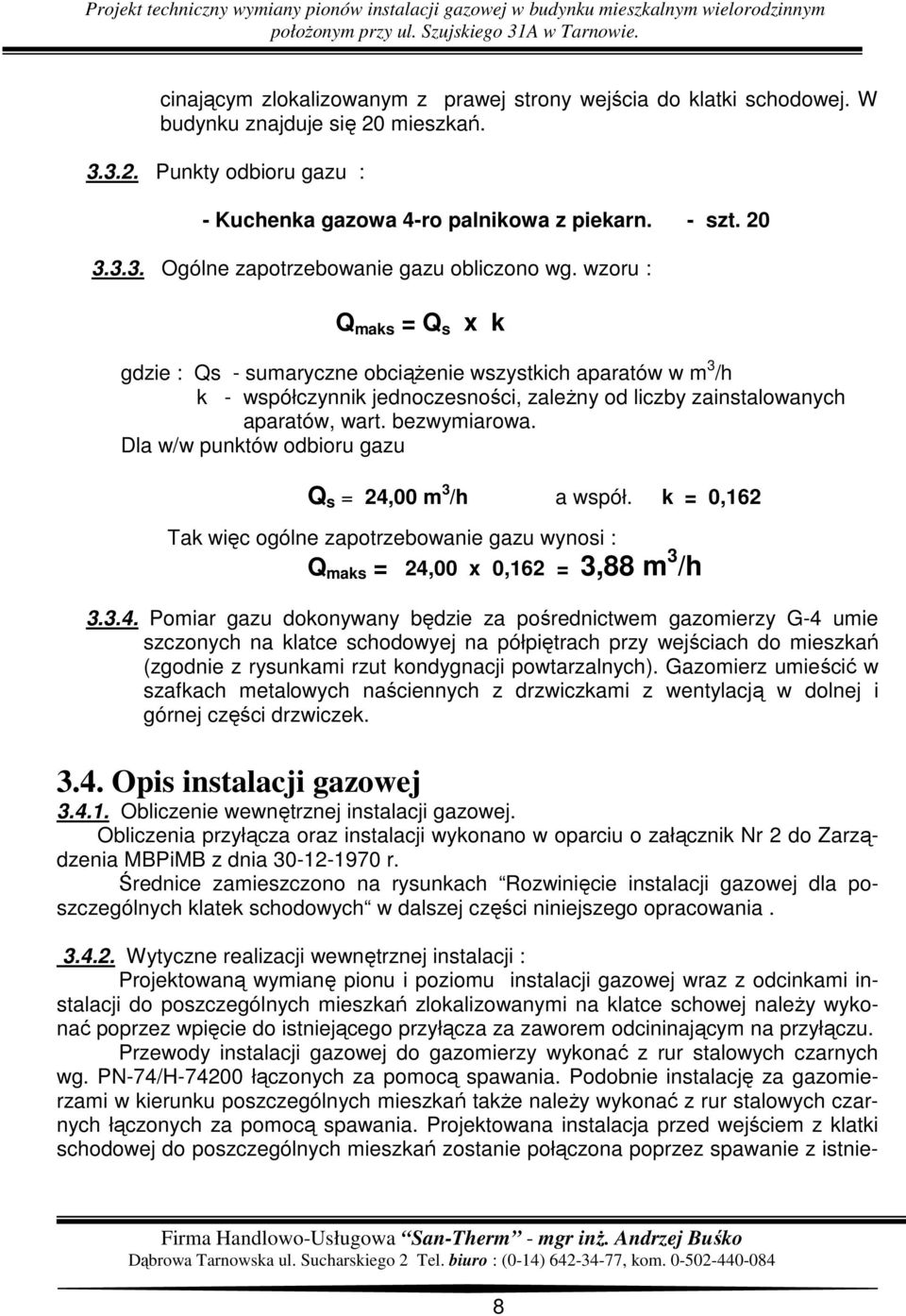

3 cinającym zlokalizowanym z prawej strony wejścia do klatki schodowej. W budynku znajduje się 20 mieszkań Punkty odbioru gazu : - Kuchenka gazowa 4-ro palnikowa z piekarn. - szt Ogólne zapotrzebowanie gazu obliczono wg. wzoru : Q maks = Q s x k gdzie : Qs - sumaryczne obciążenie wszystkich aparatów w m 3 /h k - współczynnik jednoczesności, zależny od liczby zainstalowanych aparatów, wart. bezwymiarowa. Dla w/w punktów odbioru gazu Q s = 24,00 m 3 /h a współ. k = 0,162 Tak więc ogólne zapotrzebowanie gazu wynosi : Q maks = 24,00 x 0,162 = 3,88 m 3 /h Pomiar gazu dokonywany będzie za pośrednictwem gazomierzy G-4 umie szczonych na klatce schodowyej na półpiętrach przy wejściach do mieszkań (zgodnie z rysunkami rzut kondygnacji powtarzalnych). Gazomierz umieścić w szafkach metalowych naściennych z drzwiczkami z wentylacją w dolnej i górnej części drzwiczek Opis instalacji gazowej Obliczenie wewnętrznej instalacji gazowej. Obliczenia przyłącza oraz instalacji wykonano w oparciu o załącznik Nr 2 do Zarządzenia MBPiMB z dnia r. Średnice zamieszczono na rysunkach Rozwinięcie instalacji gazowej dla poszczególnych klatek schodowych w dalszej części niniejszego opracowania Wytyczne realizacji wewnętrznej instalacji : Projektowaną wymianę pionu i poziomu instalacji gazowej wraz z odcinkami instalacji do poszczególnych mieszkań zlokalizowanymi na klatce schowej należy wykonać poprzez wpięcie do istniejącego przyłącza za zaworem odcininającym na przyłączu. Przewody instalacji gazowej do gazomierzy wykonać z rur stalowych czarnych wg. PN-74/H łączonych za pomocą spawania. Podobnie instalację za gazomierzami w kierunku poszczególnych mieszkań także należy wykonać z rur stalowych czarnych łączonych za pomocą spawania. Projektowana instalacja przed wejściem z klatki schodowej do poszczególnych mieszkań zostanie połączona poprzez spawanie z istnie- 8

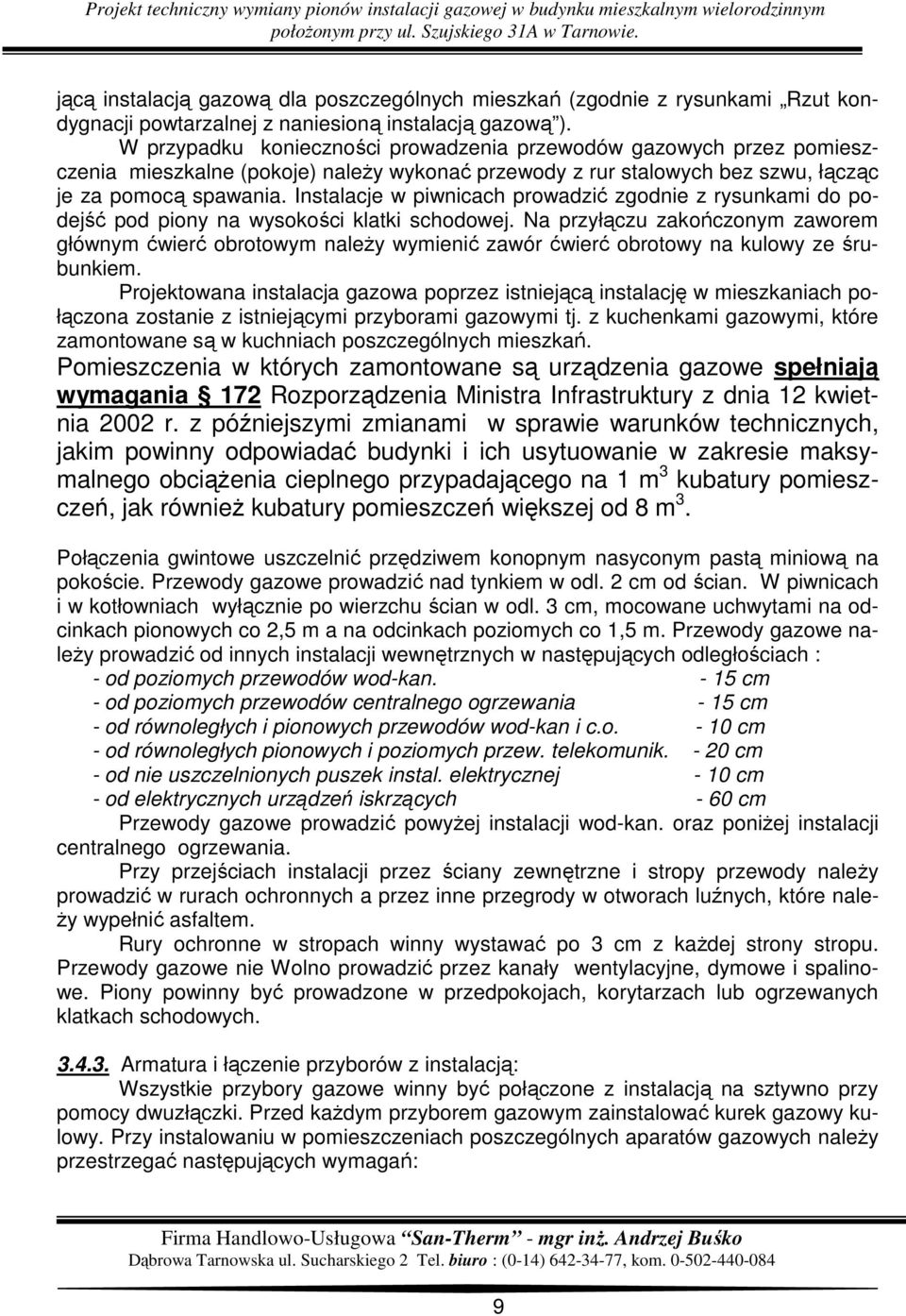

4 jącą instalacją gazową dla poszczególnych mieszkań (zgodnie z rysunkami Rzut kondygnacji powtarzalnej z naniesioną instalacją gazową ). W przypadku konieczności prowadzenia przewodów gazowych przez pomieszczenia mieszkalne (pokoje) należy wykonać przewody z rur stalowych bez szwu, łącząc je za pomocą spawania. Instalacje w piwnicach prowadzić zgodnie z rysunkami do podejść pod piony na wysokości klatki schodowej. Na przyłączu zakończonym zaworem głównym ćwierć obrotowym należy wymienić zawór ćwierć obrotowy na kulowy ze śrubunkiem. Projektowana instalacja gazowa poprzez istniejącą instalację w mieszkaniach połączona zostanie z istniejącymi przyborami gazowymi tj. z kuchenkami gazowymi, które zamontowane są w kuchniach poszczególnych mieszkań. Pomieszczenia w których zamontowane są urządzenia gazowe spełniają wymagania 172 Rozporządzenia Ministra Infrastruktury z dnia 12 kwietnia 2002 r. z późniejszymi zmianami w sprawie warunków technicznych, jakim powinny odpowiadać budynki i ich usytuowanie w zakresie maksymalnego obciążenia cieplnego przypadającego na 1 m 3 kubatury pomieszczeń, jak również kubatury pomieszczeń większej od 8 m 3. Połączenia gwintowe uszczelnić przędziwem konopnym nasyconym pastą miniową na pokoście. Przewody gazowe prowadzić nad tynkiem w odl. 2 cm od ścian. W piwnicach i w kotłowniach wyłącznie po wierzchu ścian w odl. 3 cm, mocowane uchwytami na odcinkach pionowych co 2,5 m a na odcinkach poziomych co 1,5 m. Przewody gazowe należy prowadzić od innych instalacji wewnętrznych w następujących odległościach : - od poziomych przewodów wod-kan cm - od poziomych przewodów centralnego ogrzewania - 15 cm - od równoległych i pionowych przewodów wod-kan i c.o cm - od równoległych pionowych i poziomych przew. telekomunik cm - od nie uszczelnionych puszek instal. elektrycznej - 10 cm - od elektrycznych urządzeń iskrzących - 60 cm Przewody gazowe prowadzić powyżej instalacji wod-kan. oraz poniżej instalacji centralnego ogrzewania. Przy przejściach instalacji przez ściany zewnętrzne i stropy przewody należy prowadzić w rurach ochronnych a przez inne przegrody w otworach luźnych, które należy wypełnić asfaltem. Rury ochronne w stropach winny wystawać po 3 cm z każdej strony stropu. Przewody gazowe nie Wolno prowadzić przez kanały wentylacyjne, dymowe i spalinowe. Piony powinny być prowadzone w przedpokojach, korytarzach lub ogrzewanych klatkach schodowych Armatura i łączenie przyborów z instalacją: Wszystkie przybory gazowe winny być połączone z instalacją na sztywno przy pomocy dwuzłączki. Przed każdym przyborem gazowym zainstalować kurek gazowy kulowy. Przy instalowaniu w pomieszczeniach poszczególnych aparatów gazowych należy przestrzegać następujących wymagań: 9

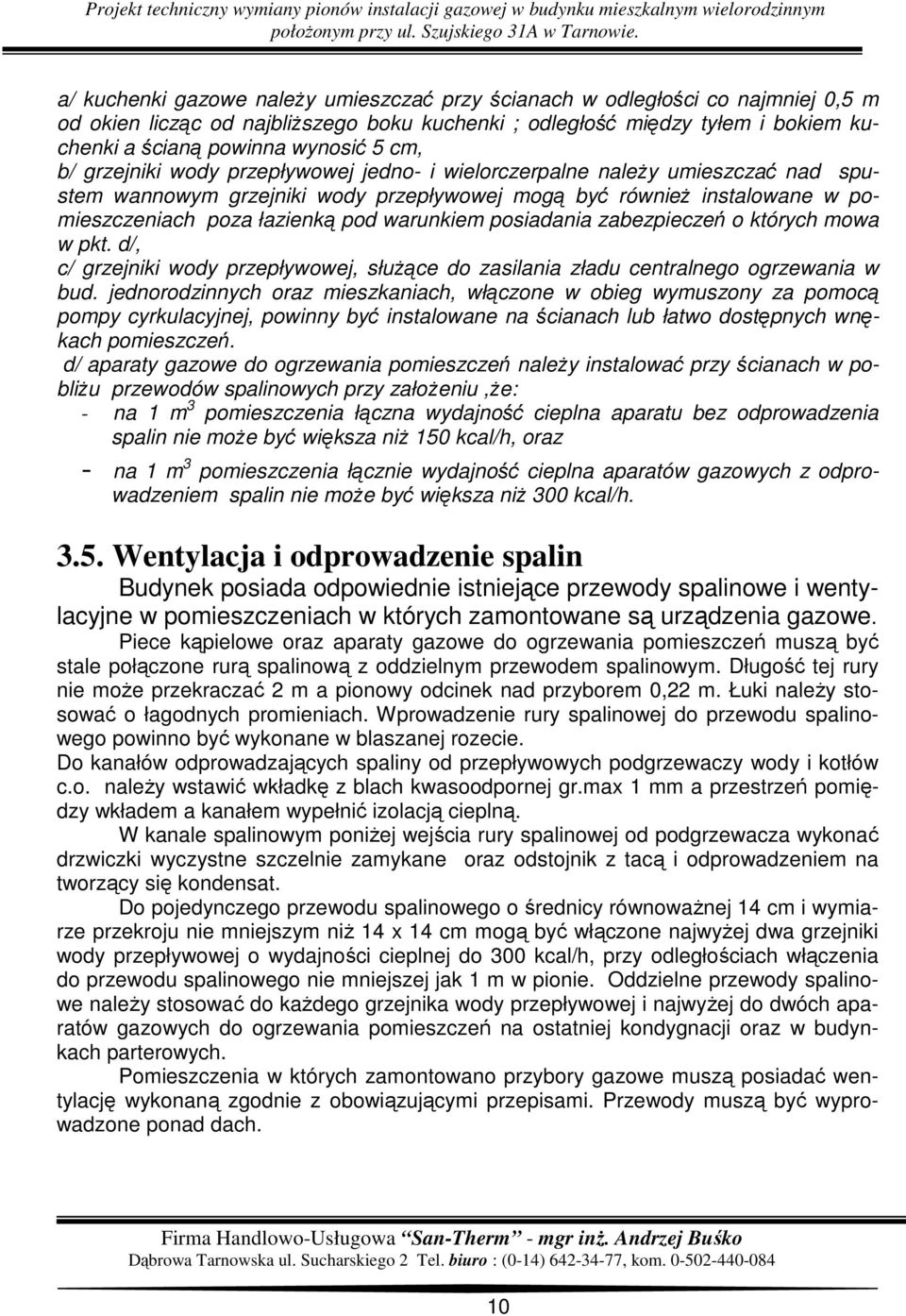

5 a/ kuchenki gazowe należy umieszczać przy ścianach w odległości co najmniej 0,5 m od okien licząc od najbliższego boku kuchenki ; odległość między tyłem i bokiem kuchenki a ścianą powinna wynosić 5 cm, b/ grzejniki wody przepływowej jedno- i wielorczerpalne należy umieszczać nad spustem wannowym grzejniki wody przepływowej mogą być również instalowane w pomieszczeniach poza łazienką pod warunkiem posiadania zabezpieczeń o których mowa w pkt. d/, c/ grzejniki wody przepływowej, służące do zasilania zładu centralnego ogrzewania w bud. jednorodzinnych oraz mieszkaniach, włączone w obieg wymuszony za pomocą pompy cyrkulacyjnej, powinny być instalowane na ścianach lub łatwo dostępnych wnękach pomieszczeń. d/ aparaty gazowe do ogrzewania pomieszczeń należy instalować przy ścianach w pobliżu przewodów spalinowych przy założeniu,że: - na 1 m 3 pomieszczenia łączna wydajność cieplna aparatu bez odprowadzenia spalin nie może być większa niż 150 kcal/h, oraz - na 1 m 3 pomieszczenia łącznie wydajność cieplna aparatów gazowych z odprowadzeniem spalin nie może być większa niż 300 kcal/h Wentylacja i odprowadzenie spalin Budynek posiada odpowiednie istniejące przewody spalinowe i wentylacyjne w pomieszczeniach w których zamontowane są urządzenia gazowe. Piece kąpielowe oraz aparaty gazowe do ogrzewania pomieszczeń muszą być stale połączone rurą spalinową z oddzielnym przewodem spalinowym. Długość tej rury nie może przekraczać 2 m a pionowy odcinek nad przyborem 0,22 m. Łuki należy stosować o łagodnych promieniach. Wprowadzenie rury spalinowej do przewodu spalinowego powinno być wykonane w blaszanej rozecie. Do kanałów odprowadzających spaliny od przepływowych podgrzewaczy wody i kotłów c.o. należy wstawić wkładkę z blach kwasoodpornej gr.max 1 mm a przestrzeń pomiędzy wkładem a kanałem wypełnić izolacją cieplną. W kanale spalinowym poniżej wejścia rury spalinowej od podgrzewacza wykonać drzwiczki wyczystne szczelnie zamykane oraz odstojnik z tacą i odprowadzeniem na tworzący się kondensat. Do pojedynczego przewodu spalinowego o średnicy równoważnej 14 cm i wymiarze przekroju nie mniejszym niż 14 x 14 cm mogą być włączone najwyżej dwa grzejniki wody przepływowej o wydajności cieplnej do 300 kcal/h, przy odległościach włączenia do przewodu spalinowego nie mniejszej jak 1 m w pionie. Oddzielne przewody spalinowe należy stosować do każdego grzejnika wody przepływowej i najwyżej do dwóch aparatów gazowych do ogrzewania pomieszczeń na ostatniej kondygnacji oraz w budynkach parterowych. Pomieszczenia w których zamontowano przybory gazowe muszą posiadać wentylację wykonaną zgodnie z obowiązującymi przepisami. Przewody muszą być wyprowadzone ponad dach. 10

6 Wymiary przewodów wentylacyjnych w świetle 14 x 14 cm. Każdy przewód wentylacyjny powinien być zaopatrzony w kratkę wentylacyjną pod sufitem o pow. wolnego przelotu nie mniejszą od kanału wentylacyjnego. W drzwiach do łazienki, gdzie zainstalowany jest piec kąpielowy należy u dołu drzwi wyciąć otwory wentylacji nawiewnej o pow. 200 cm 2. Drzwi do łazienki muszą otwierać się na zewnątrz. Sprawność przewodów wentylacyjnych i spalinowych należy zbadać przez Zakład Kominiarski i opinię przedłożyć dostawcy gazy przy odbiorze instalacji Próba szczelności instalacji Próbę szczelności instalacji należy wykonać przez napełnienie przewodów sprężonym powietrzem o ciśnieniu 0,5 atm - czas próby 30 min. Próbę szczelności instalacji gazowej prowadzonej przez pomieszczenia mieszkalne oraz instal. w której zastosowano rury zgrzewane ze szwem należy sprawdzić na ciśnienie 1 atm. Kontrola ciśnienia przy pomocy manometru rtęciowego. Spadek ciśnienia jest niedopuszczalny. Próbę szczelności instalacji należy wykonać osobno dla przewodów przed gazomierzem a osobno dla przewodów za gazomierzem. Próbę szczelności przyborów prowadzić na ciśnienie 1000mm słupa wody. Z przeprowadzonej próby szczelności należy sporządzić protokoły. jeżeli 3-ch krotna próba szczelności da wynik negatwny, instalację należy zdemontować i wykonać na nowo. Po dokonaniu próby szczelności instalację należy zabezpieczyć przed korozją przez pomalowaniu dwa razy farbą chlorokauczukową. Próbę szczelności dla przewodów średniego ciśnienia należy wykonać zgodnie z tymczasowymi wytycznymi projektowania i budowy sieci gazowych średniego ciśnienia powietrzem pod ciśnieniem 400 kpa. Czas trwania próby 24 godziny UWAGI KOŃCOWE - Całość instalacji należy wykonać i sprawdzić zgodnie z Warunkami Technicznymi Wykonania i Odbioru robót budowlano- montażowych cz.ii/89 r - Instalacje sanitarne i przemysłowe. - Przed wykonaniem wewnętrznej instalacji gazowej należy uzyskać pozwolenie na budowę w Starostwie Powiatowym. - Sprawność przewodów wentylacyjnych i spalinowych należy zbadać przez Zakład Kominiarski i opinię przedłożyć dostawcy gazy przy odbiorze instalacji. Przed wykonaniem wewnętrznej instalacji gazowej należy uzyskać pozwolenie na budowę w Urzędzie Miasta Tarnowa. Opracował: Sprawdził: 11
