Prasa transferowa płaska SCHWITZLER KAION Instrukcja obsługi

Transkrypt

1 Grawerton, ARGO S.A. ul. Krynicka 1, Gdańsk tel.: Prasa transferowa płaska SCHWITZLER KAION SHP-24LPS KAION! Rozpoczęcie pracy przy prasie wyłącznie po wcześniejszym przeszkoleniu z zakresu funkcjonowania prasy! Spis treści A. Zastosowanie B. Rysunek montażu C. Programowanie D. Instrukcja bezpiecznego uzytkowania E. Wskazówki dotyczące ochrony środowiska F. Warunki gwarancji G. Schemat połaczeń s. 2 s. 2 s. 3 s. 3 s. 4 s. 4 s. 5 Strona 1/5

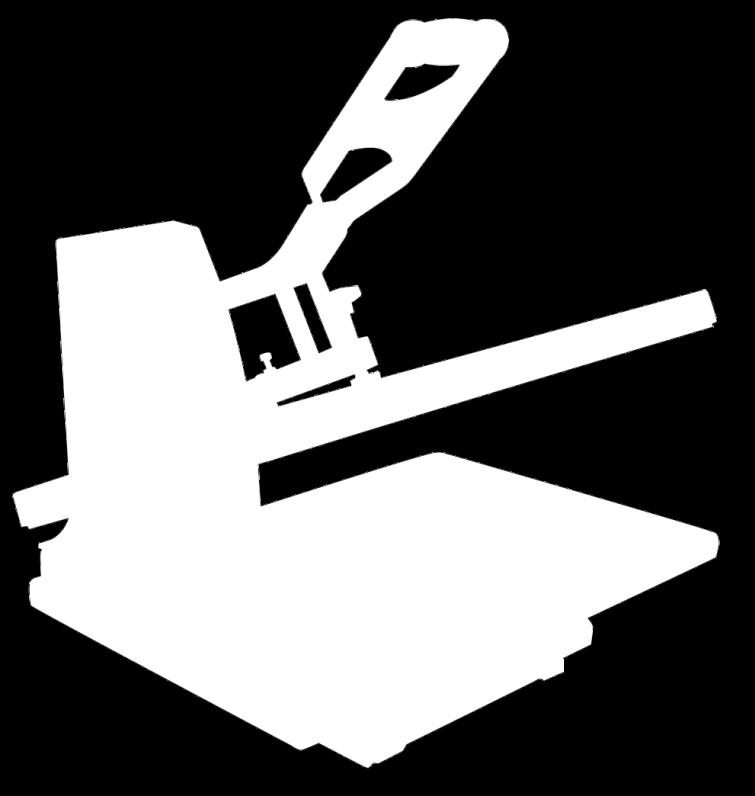

2 A Zastosowanie i dane techniczne Prasa Schwitzler KAION jest przeznaczona do wykonywania nadruków transferowych na przeznaczonych do tego celu produktach płaskich (np. na koszulkach). Dane techniczne 1. Nr modelu.: SHP-24LP2S 2. Moc: 1800W 3. Zasilanie: 230V 4. Powierzchnia płyty grzejnej: 40x61 cm o 5. Zakres temperatur: C 6. Zakres czasu: sek. B Rysunek montażu Elementy 1. Uchwyt dźwigni 2. Włącznik 3. Wyświetlacz cyfrowy 4. Płyta grzejna 5. Płyta dolna 6. Gniazdo zasilania z bezpiecznikiem 7. Obudowa Strona 2/5

3 C Programowanie Krok 1. Należy upewnić się że przewód jest poprawnie podłączony do gniazda. Podnieś uchwyt, aby otworzyć prasę. Podczas nagrzewania prasa powinna zawsze znajdować sie w pozycji otwartej. Pokrętłem skoryguj siłę docisku do umiarkowanego poziomu (zgodnie z ruchem wskazówek zegara - zwiekszamy docisk, w stronę przeciwna - zmniejszamy). Włącz prasę. Krok 2. Wyświetlacz cyfrowy pokazuje OFF. Po wciśnięciu przycisku OK wyświetli się C oznaczające skalę Celsjusza. Wciskając przyciski i wybieramy skalę Celsjusza (C) lub Farenheita (F). Krok 3. Po kolejnym wciśnięciu przycisku ok na wyświetlaczu pojawi się zadana wartość temperatury. Za pomocą przycisków i ustawia się żądaną temperaturę. Zatwierdzamy przyciskiem OK. Krok 4. Po zatwierdzeniu temperatury pojawi się wartość określająca czas transferu (w sekundach). Przyciskami i wybiera sie odpowiedni czas i zatwierzdza przyciskiem OK. Krok 5. Po zatwierdzeniu czasu transferu wyswietlacz wskaże aktualna temperaturę płyty grzejnej, a płyta zacznie się nagrzewać do zadanej temperatury. Krok 6. Osiągnięcie zadanej temperatury jest sygnalizowane alarmem dźwiekowym. Krok 7 - transfer. Na płycie grzejnej kładziemy przedmiot przeznaczony do nadruku wraz z wydrukiem. Zamykamy prasę. Po zamknięciu prasy, zegar zacznie odliczać zadany wczeńniej czas. Po upływie zadanego czasu aktywowany zostanie alarm dźwiękowy. Krok 8. Otwieramy prasę. Po otwarciu sygnał dźwiękowy ustaje. Proces wykonywania nadruku jest zakończony. Krok 9. Nadruk jest gotowy. Należy ostrożnie zdjąć przedmiot z płyty (UWAGA!! Zadrukowany przedmiot jest bardzo gorący!). Krok 10. Po zakończeniu pracy wyłączamy prasę. D Instrukcja bezpiecznego użytkowania! Przed przystąpieniem do obsługi prasy, prosimy o dokładne zapoznanie sie z instrukcją obsługi oraz ogólnymi przepisami BHP.Prasę może obsługiwac tylko osoba przeszkolona! Elementy grzejne prasy są bardzo gorące. Należy zachować ostrozność, aby uniknąć poparzenia! Nie należy samodzielnie dokonywać napraw urzadzenia i zdejmowac obudowy! W przypadku zauwazenia jakichkolwiek nieprawidłowości, należy zaniechać korzystania z maszyny i skontaktować się z serwisem! Strona 3/5

4 D Instrukcja bezpiecznego użytkowania - c.d. 1. W prasie nie wolno umieszczać żadnych przedmiotów nieprzeznaczonych do nadruku. 2. Urzadzenie powinno być podłączone do sieci zgodnie z instrukcją. 3. Prasę należy podłączyć do gniazda z uziemieniem. Podłaczenie do gniazda bez uziemienia może doprowadzić do uszkodzenia płyty lub wypadku! 4. Podczas przemieszczania prasy, nalezy ja odłączyc od zasilania. 5. Nie wolno korzystać z urządzenia po stwierdzeniu uszkodzenia kabla zasilajacego lub wtyczki. 6. Kiedy urzadzenie pozostaje w spoczynku należy je wyłączyć i wyjąć z gniazda wtyczkę kabla zasilającego 7. Podczas obsługi prasy może wydzielać sie intensywny zapach. Dlatego przy stanowisku należy sprawdzić zasadność ewentualnego montażu dodatkowej wentylacji. 8. Urzadzenie nie może byc użytkowane przez więcej niż jedną osobę w tym samym czasie. 9. Prasa nie może byc uzytkowana przez dzieci. E Wskazówki dotyczące ochrony środowiska Od czasu wprowadzenia europejskiej dyrektywy 2002/96/EU do prawa narodowego obowiązują następujące ustalenia: Urządzeń elektrycznych i elektronicznych nie należy wyrzucać wraz z innymi odpadami domowymi. Użytkownik zobowiązany jest zepsute lub niepotrzebne już urządzenia elektryczne i elektroniczne odnieść do specjalnego punktu, wyrzucić do specjalnego kontenera lub ewentualnie odnieść urządzenie do sprzedawcy. Szczegółowe kwes e regulują przepisy prawne danego kraju. Segregując śmieci przeznaczone do recyklingu pomagasz chronić środowisko naturalne. F Warunki gwarancji ARGO SA udziela gwarancji na prasę transferową SCHWITZLER KAION w ciągu 12 miesięcy od daty zakupu na podstawie faktury. Elementy grzejne (grzałki) podlegają 3 miesięcznej gwarancji. Strona 4/5

5 G Schemat połączeń Elementy K Włącznik zasilania FU Bezpiecznik KM Przekaźnik EH1 EH2 Przewód ogrzewania X1 Zacisk SJ Płytka obwodu drukowanego SA Łącznik krańcowy Strona 5/5
